App启动流程之 dyld 探析

有梦想的程序员
1,537 阅读16分钟

1、App 启动指的是什么?

从用户点击 App 开始到用户看到第一个界面，这称为一次 App 启动。

一般情况下，App 的启动分为冷启动和热启动。

  • 冷启动是指， App 点击启动前，它的进程不在系统里，需要系统新创建一个进程分配给它启动的情况。这是一次完整的启动过程。

  • 热启动是指 ，App 在冷启动后用户将 App 退后台，在 App 的进程还在系统里的情况下，用户重新启动进入 App 的过程，这个过程做的事情非常少。

今天这篇文章，我们就探讨 App 的冷启动。

2、App 的拆包

在没有接触到 dyld 的时候，认为 App 启动就是把 Xcode 最后打包的 .ipa 包交给系统执行，系统自己调用代码启动 App。之后为了研究 App 是如何启动的，把 .ipa 拆包了（随意找了微信的包），如下图：

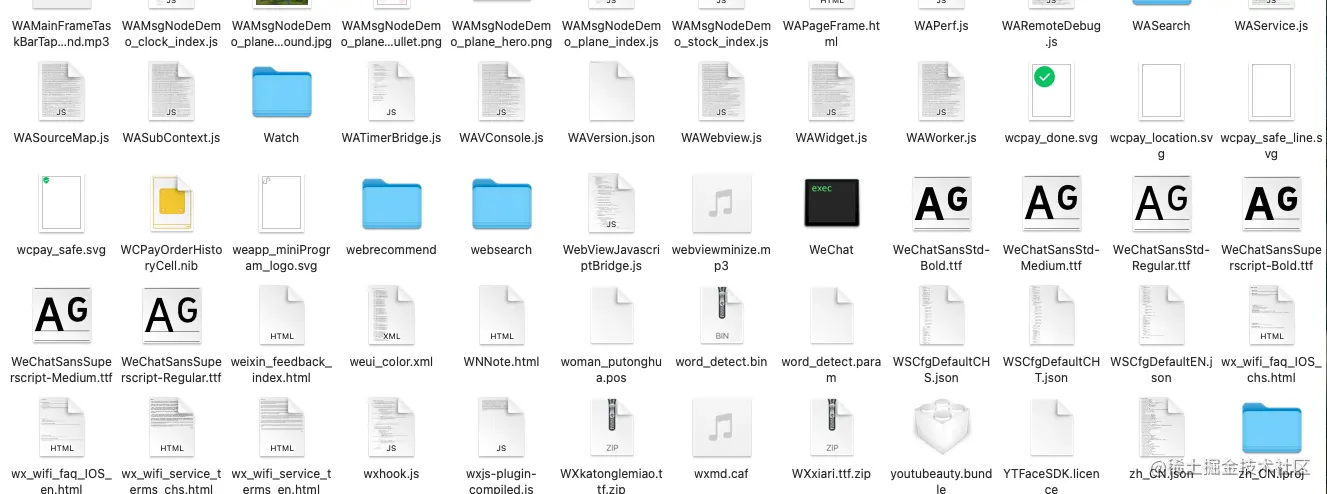

拆包之后，发现就是一些资源（包括：图片，json文件，html本地文件等）和一个显示 exec 的黑色文件，这个黑色文件就是代码打包后的东西，也就是 Mach-O 文件。

3、Mach-O

什么是Mach - O

维基百科的解释：Mach-O 为 Mach Object 文件格式的缩写，它是一种用于可执行文件，目标代码，动态库，内核转储的文件格式。Mach-O 文件里面的内容，主要就是代码和数据：代码是函数的定义；数据是全局变量的定义，包括全局变量的初始值。

其实 .ipa 包里显示 exec 的黑色文件就是 Xcode 打包代码后形成的可执行的二进制文件。

Mach - O 是怎么被生成的

因为本文主要探索 App 的启动流程，Mach - O 的生成过程简单提一下。

开发者使用 Xcode 进行打包代码后形成 Mach - O 文件，其实打包的过程是使用 LLVM 编译器编译的。编译器会对每个工程文件进行编译，生成多个 Mach-O（可执行文件），之后由链接器会将项目中的多个 Mach-O 文件合并成一个。

戴铭大佬的这篇文章 中解释了编译的几个主要过程：

  • 首先，你写好代码后，LLVM 会预处理你的代码，比如把宏嵌入到对应的位置。

  • 预处理完后，LLVM 会对代码进行词法分析和语法分析，生成 AST 。AST 是抽象语法树，结构上比代码更精简，遍历起来更快，所以使用 AST 能够更快速地进行静态检查，同时还能更快地生成 IR（中间表示）。

  • 最后 AST 会生成 IR，IR 是一种更接近机器码的语言，区别在于和平台无关，通过 IR 可以生成多份适合不同平台的机器码。对于 iOS 系统，IR 生成的可执行文件就是 Mach-O。

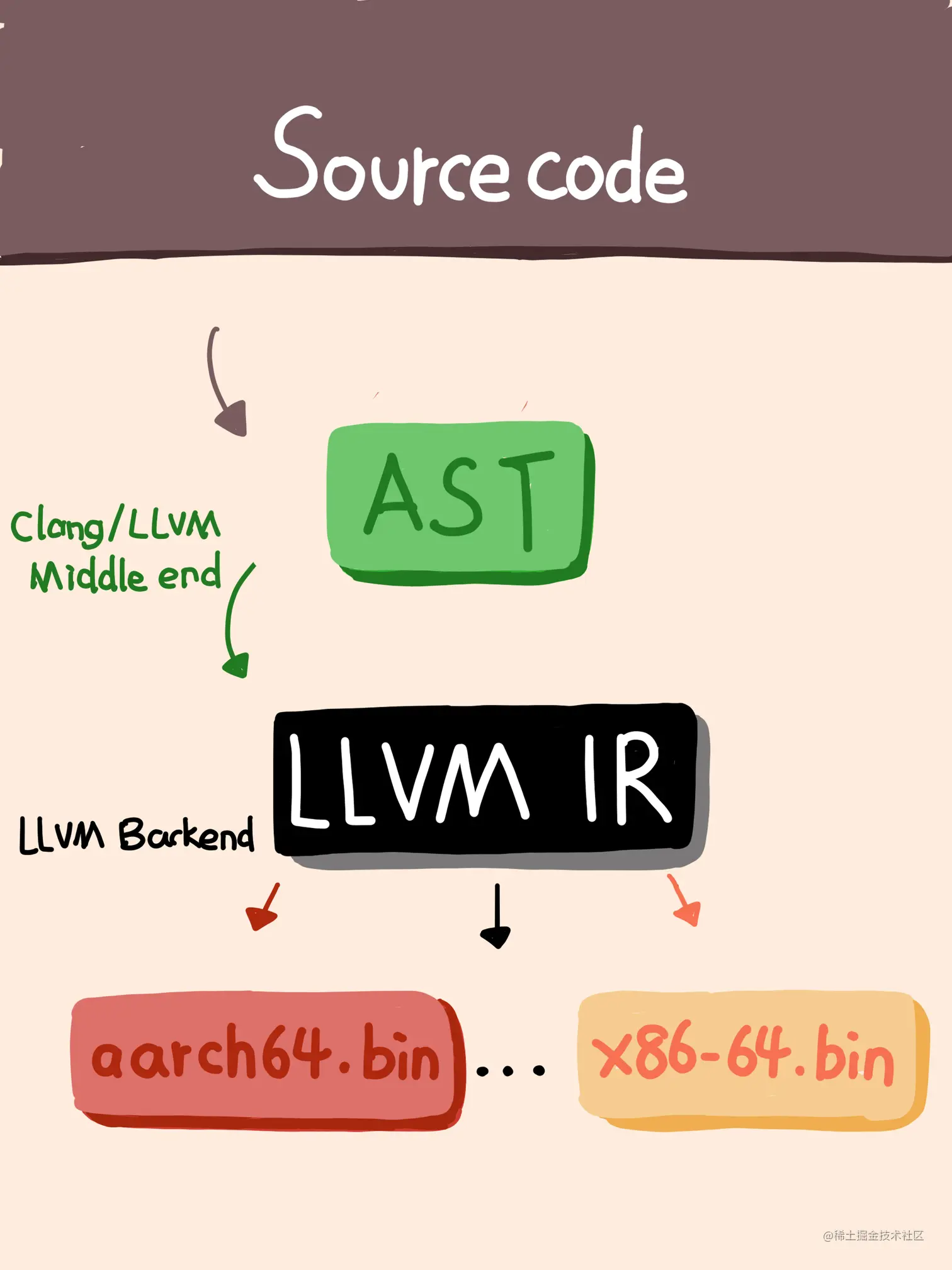

下图展示了编译的主要过程。

Mach - O 文件是什么样的

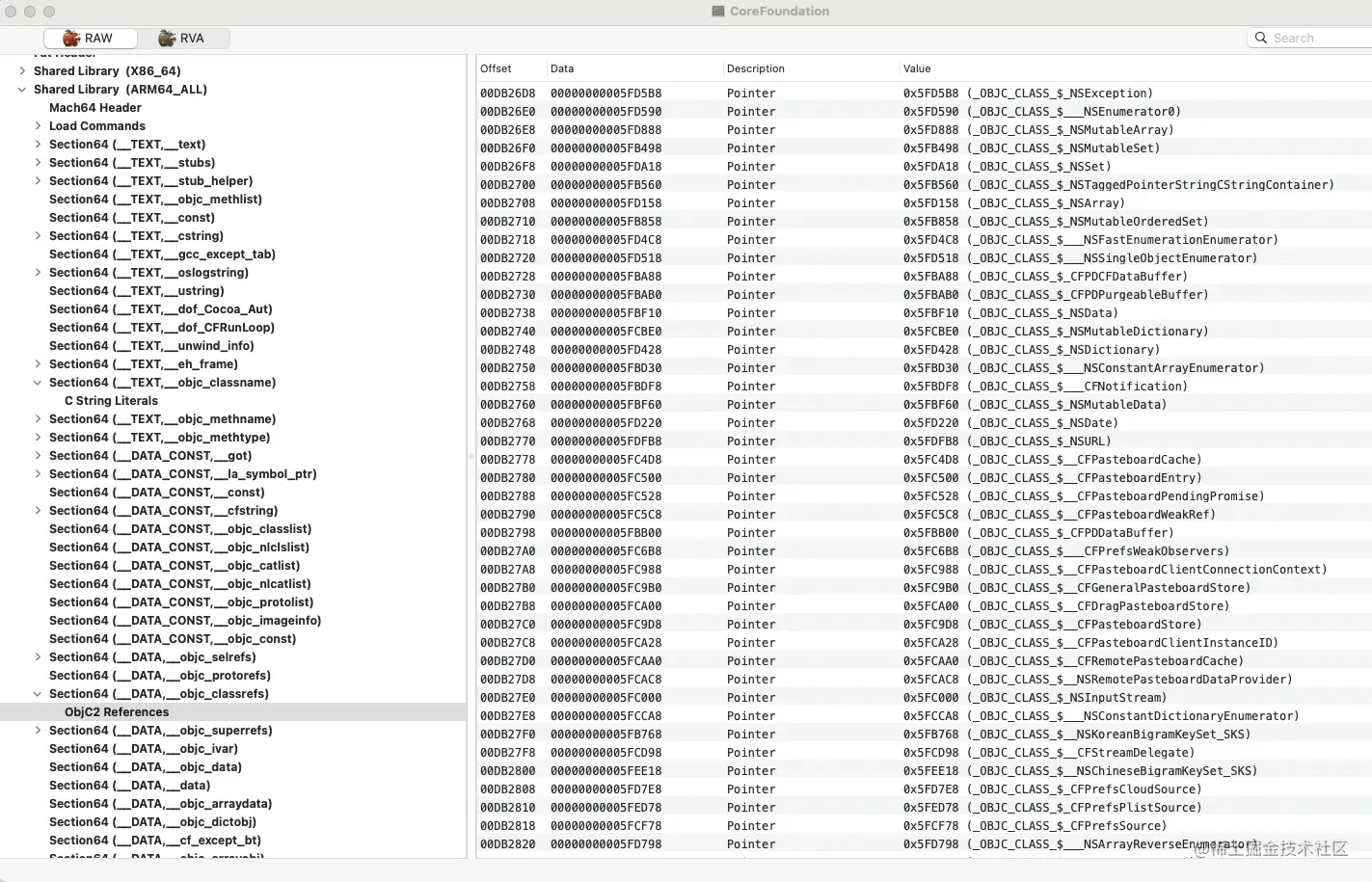

找到一个 CoreFoundation 的 Mach - O ，使用 MachOView 打开如下：

能看到使用 Xcode 写的代码经过 LLVM 编译后变成了一个个数据段，分类别存储代码中的 类、方法、字符串 等，上图展示的是被引用类的指针地址和名称。

PS：扩展一下，有指针地址说明，类是在编译时生成的。类的实际地址为：ASLR + Offset。

4、App 启动流程

了解了 Mach - O 文件的概念，现在我们对 App 启动流程进行探索。

从调用栈中查看 dyld 的加载流程

既然是 App 启动，那么程序到 main.m 文件的 main 函数，肯定是启动完成了。

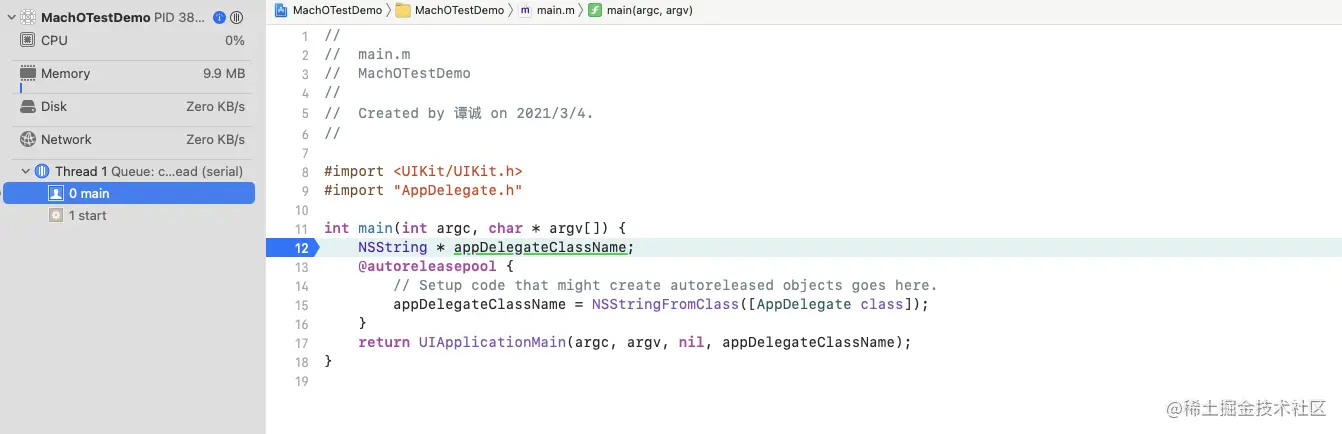

尝试1：把断点打在 main.m 的 main 函数

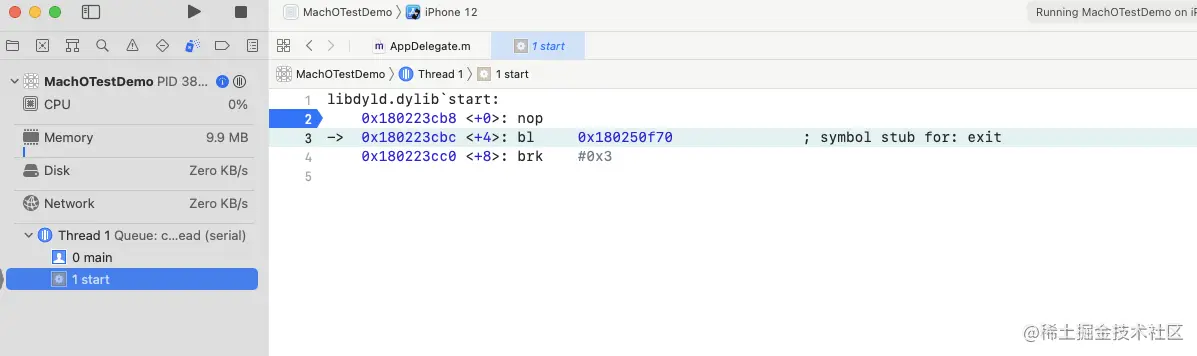

可惜什么也看不到，只是知道了在 libdyld.dylib 调用了 start 函数。

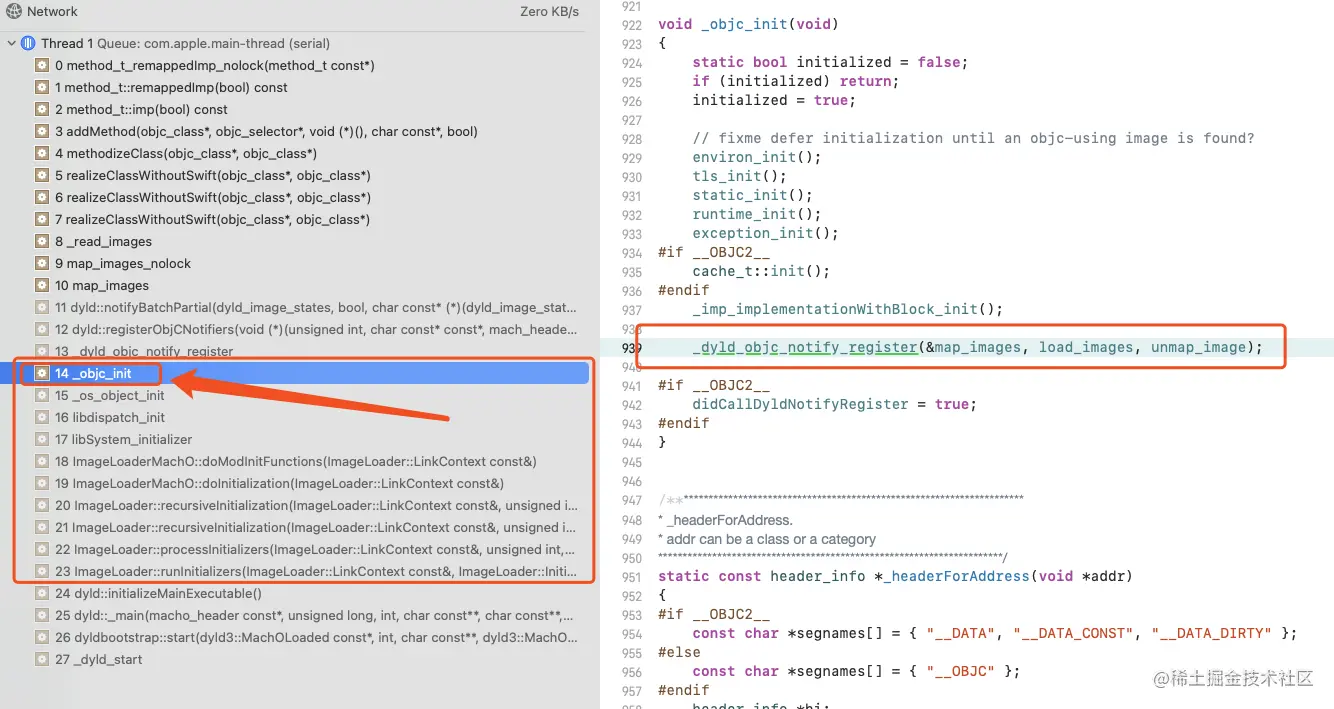

尝试2：把断点打在 objc-runtime-new.m 的随意一个函数里

打开上帝视角，其实应该断点到 +(void)load {} 方法里面去，分析完 dyld 就明白了

看见这个调用栈信息后，发现似乎是找对了，因为方法前缀都有 dyld 的前缀(这个是 C++ 的命名空间)，有了眉目，那就从 __dyld_start 开始吧。

__dyld_start（dyld的入口）

点击这个调用栈，发现是一段汇编：

汇编中 call xxx 就会调用一个方法，能看到汇编后面的方法说明，其实是调用了 dyldbootstrap::start(dyld3::MachOLoaded const*, int, char const**, dyld3::MachOLoaded const*, unsigned long*) 方法。

dyldbootstrap:: 为命名空间，commend + shift + o 搜索 dyldbootstrap ，看到上方注释 Code to bootstrap dyld into a runnable state.（引导dyld进入可运行状态的代码），随后在 dyldbootstrap 命名空间下方找到了 start 方法。

到此 App 启动第一步开始。

dyldbootstrap::start(dyld3::MachOLoaded const*, int, char const**, dyld3::MachOLoaded const*, unsigned long*)

start 源码如下：

//
//  This is code to bootstrap dyld.  This work in normally done for a program by dyld and crt.
//  这是引导dyld的代码。这项工作通常由dyld和crt为程序完成。
//  In dyld we have to do this manually.
//  在dyld中，我们必须手动执行此操作。
//
uintptr_t start(const dyld3::MachOLoaded* appsMachHeader, int argc, const char* argv[],
				const dyld3::MachOLoaded* dyldsMachHeader, uintptr_t* startGlue)
{

    // Emit kdebug tracepoint to indicate dyld bootstrap has started <rdar://46878536>
    // 释放kdebug跟踪点，指示dyld引导已经启动
    dyld3::kdebug_trace_dyld_marker(DBG_DYLD_TIMING_BOOTSTRAP_START, 0, 0, 0, 0);

	// if kernel had to slide dyld, we need to fix up load sensitive locations
	// we have to do this before using any global variables

    // 如果内核必须滑动dyld，我们需要修复加载敏感的位置，我们必须在使用任何全局变量之前完成此操作
    rebaseDyld(dyldsMachHeader);

	// kernel sets up env pointer to be just past end of agv array
    // 内核将env指针设置为agv数组的刚刚结束
	const char** envp = &argv[argc+1];

	// kernel sets up apple pointer to be just past end of envp array
    // 内核将苹果指针设置为刚好超过envp数组的末尾
	const char** apple = envp;
	while(*apple != NULL) { ++apple; }
	++apple;

	// set up random value for stack canary
	__guard_setup(apple);

#if DYLD_INITIALIZER_SUPPORT
	// run all C++ initializers inside dyld
	runDyldInitializers(argc, argv, envp, apple);
#endif

	_subsystem_init(apple);

	// now that we are done bootstrapping dyld, call dyld's main
    // 现在我们已经完成了对dyld的引导，调用dyld的main
	uintptr_t appsSlide = appsMachHeader->getSlide();
	return dyld::_main((macho_header*)appsMachHeader, appsSlide, argc, argv, envp, apple, startGlue);
}

上方代码是对 dyld 的引导操作， 完成引导后调用了 dyld::_main 函数返回结果，并且也能从调用栈看到 dyld::_main 方法的调用。

start 函数中调用了 rebaseDyld(dyldsMachHeader); 这个函数就是在引导 dyld 时候确定 ASLR 。

ASLR ：内核产生的随意性偏移地址，用来做地址定向攻击的防护。

dyld::_main(macho_header const*, unsigned long, int, char const**, char const**, char const**, unsigned long*)

从 dyldbootstrap::start 函数的结尾能看到，调用了 _main 函数后就返回了，所以 dyld 的加载必定是在 dyld::_main 中。

_main 函数上方的注释，苹果也对 start 方法进行了注释， Returns address of main() in target program which __dyld_start jumps to.，意思是返回 __dyld_start 跳转到的目标程序中的 main() 地址。

有了这个前提，再看 _main 函数。（代码太多了，就不粘贴了，只放出主要代码）

小技巧：源码中注释的地方基本上都是重要信息。

//
// Entry point for dyld.  The kernel loads dyld and jumps to __dyld_start which
// sets up some registers and call this function.
//
// Returns address of main() in target program which __dyld_start jumps to
// 返回 __dyld_start 跳转到的目标程序中的 main() 地址
uintptr_t
_main(const macho_header* mainExecutableMH, uintptr_t mainExecutableSlide,
		int argc, const char* argv[], const char* envp[], const char* apple[],
		uintptr_t* startGlue)
{
	// Grab the cdHash of the main executable from the environment
	// 从环境中获取主可执行文件的cdHash
	uint8_t mainExecutableCDHashBuffer[20];
	const uint8_t* mainExecutableCDHash = nullptr;
	if ( const char* mainExeCdHashStr = _simple_getenv(apple, "executable_cdhash") ) {
		unsigned bufferLenUsed;
		if ( hexStringToBytes(mainExeCdHashStr, mainExecutableCDHashBuffer, sizeof(mainExecutableCDHashBuffer), bufferLenUsed) )
			mainExecutableCDHash = mainExecutableCDHashBuffer;
	}

	// 获取主程序的架构
	getHostInfo(mainExecutableMH, mainExecutableSlide);

	// 保存主程序 Mach-O 的头
	sMainExecutableMachHeader = mainExecutableMH;

   	// 保存主程序的 ASLR
	sMainExecutableSlide = mainExecutableSlide;

   	// 设置上下文信息
	setContext(mainExecutableMH, argc, argv, envp, apple);

   	// 根据环境变量判断当前进程是否受限
   	configureProcessRestrictions(mainExecutableMH, envp);

   	// 检测进程环境变量
	checkEnvironmentVariables(envp);
	defaultUninitializedFallbackPaths(envp);

   	// 配置环境变量后就可以打印
	if ( sEnv.DYLD_PRINT_OPTS )
    	//配置 DYLD_PRINT_OPTS 后可以打印 Mach-O 文件的地址
		printOptions(argv);
	if ( sEnv.DYLD_PRINT_ENV )
		printEnvironmentVariables(envp);

   	// 开始加载共享缓存

	// 检查共享缓存库是否禁用，iOS不能禁用
	checkSharedRegionDisable((dyld3::MachOLoaded*)mainExecutableMH, mainExecutableSlide);

   	// 加载共享缓存(UIKIT,Fundation)
	mapSharedCache(mainExecutableSlide);

	// instantiate ImageLoader for main executable
	// 为主要可执行文件实例化ImageLoader

	// 实例化主程序，从 Mach - O 头部 读取CPU架构等，判断兼容性
	sMainExecutable = instantiateFromLoadedImage(mainExecutableMH, mainExecutableSlide, sExecPath);
	gLinkContext.mainExecutable = sMainExecutable;
	gLinkContext.mainExecutableCodeSigned = hasCodeSignatureLoadCommand(mainExecutableMH);、

   	// load any inserted libraries
	// 加载插入的动态库

	// 根据 DYLD_INSERT_LIBRARIES 的值是否允许加载插入动态库
   	// (越狱的环境都是用这个，下载插件影响别人的程序)
	if ( sEnv.DYLD_INSERT_LIBRARIES != NULL ) {
		for (const char* const* lib = sEnv.DYLD_INSERT_LIBRARIES; *lib != NULL; ++lib)
			loadInsertedDylib(*lib); // 循环加载
	}

	// 开始链接主程序
	// link main executable
	gLinkContext.linkingMainExecutable = true;

	// 链接动态库和第三方库，进行符号绑定
	link(sMainExecutable, sEnv.DYLD_BIND_AT_LAUNCH, true, ImageLoader::RPathChain(NULL, NULL), -1);

   	// link any inserted libraries
  	// 链接插入库

	// do this after linking main executable so that any dylibs pulled in by inserted
	// dylibs (e.g. libSystem) will not be in front of dylibs the program uses
	if ( sInsertedDylibCount > 0 ) {
		for(unsigned int i=0; i < sInsertedDylibCount; ++i) {
			// 链接
			ImageLoader* image = sAllImages[i+1];
			link(image, sEnv.DYLD_BIND_AT_LAUNCH, true, ImageLoader::RPathChain(NULL, NULL), -1);
			image->setNeverUnloadRecursive();
		}
	}

	// do weak binding only after all inserted images linked

	// weak符号绑定，weakbind是比其他后绑定的意思，其他的绑定是在上方 link 完成时就绑定好了
	sMainExecutable->weakBind(gLinkContext);

	// 链接操作结束
	gLinkContext.linkingMainExecutable = false;

	// run all initializers
	// 开始运行主程序了（load_images ,class_load）类的load方法就是这里调用的
	initializeMainExecutable();

   	// notify any montoring proccesses that this process is about to enter main()
   	// 通知任何监视进程该进程即将进入main()
	notifyMonitoringDyldMain();

	// find entry point for main executable
   	// 查找主程序的入口点
	result = (uintptr_t)sMainExecutable->getEntryFromLC_MAIN();

   	// main executable uses LC_UNIXTHREAD, dyld needs to let "start" in program set up for main()
   	// 调用 main()
	result = (uintptr_t)sMainExecutable->getEntryFromLC_UNIXTHREAD();

	//...

	return result;
}

看到了上方主要代码流程后，这里需要提几个重要参数 ：

  • macho_header* mainExecutableMH：mach-O 文件的 header ，每一个 mach-O 文件都会有，表示了 CPU 架构等一些运行环境的信息；

  • uintptr_t mainExecutableSlide：滑块地址，其实就是 ASLR 的起始地址；

  • sEnv.DYLD_PRINT_OPTS：这个参数配置后，控制台就能打印 Mach-O 的文件地址；

  • sEnv.DYLD_INSERT_LIBRARIES：这个参数正向开发基本上用不到，但是如果要做逆向防护的时候，这个就是重要的参数，根据 DYLD_INSERT_LIBRARIES 的值， dyld 判断是否允许加载插入动态库，玩过越狱的朋友就知道，下载了一个插件所有的 App 都能使用，其实不是改变了 App 的东西，而是系统加载了插入库。

对于主线流程有了概念，接下来分析主线流程中一些重要代码。

checkSharedRegionDisable(const dyld3::MachOLoaded* mainExecutableMH, uintptr_t mainExecutableSlide)

checkSharedRegionDisable ：判断共享缓存是否能禁用。

这个方法不多说，本文主要探索 iOS 系统下 App 的启动流程，所以这里就只看一句话。

static void checkSharedRegionDisable(const dyld3::MachOLoaded* mainExecutableMH, uintptr_t mainExecutableSlide)
{
#if TARGET_OS_OSX
	// ...
#endif
	// iOS cannot run without shared region
}

去掉 OSX方法，就只剩一个注释，这里就说明了，为什么 iOS 不能禁止共享缓存库了。

instantiateFromLoadedImage(const macho_header* mh, uintptr_t slide, const char* path)

// The kernel maps in main executable before dyld gets control.  We need to
// make an ImageLoader* for the already mapped in main executable.

// 在dyld获得控制之前，内核在main可执行文件中映射。我们需要为主可执行文件中已经映射的对象创建一个ImageLoader*。

static ImageLoaderMachO* instantiateFromLoadedImage(const macho_header* mh, uintptr_t slide, const char* path)
{
	// try mach-o loader
//	if ( isCompatibleMachO((const uint8_t*)mh, path) ) {

		//创建这个对象
		ImageLoader* image = ImageLoaderMachO::instantiateMainExecutable(mh, slide, path, gLinkContext);
		//添加到 AllImages 环境变量中去
		addImage(image);
		return (ImageLoaderMachO*)image;
//	}

//	throw "main executable not a known format";
}

isCompatibleMachO 以前判断了 CPU 架构是否兼容，现在去掉了。

创建是由 ImageLoader* image = ImageLoaderMachO::instantiateMainExecutable(mh, slide, path, gLinkContext); 这行代码去创建的，这里需要往下看一下，有一些有趣的参数需要了解一下。

instantiateMainExecutable

instantiateMainExecutable 源码:

// create image for main executable
// 为主要可执行文件创建映像
ImageLoader* ImageLoaderMachO::instantiateMainExecutable(const macho_header* mh, uintptr_t slide, const char* path, const LinkContext& context)
{
	// ...

	//通过这个方法去实例化
	sniffLoadCommands(mh, path, false, &compressed, &segCount, &libCount, context, &codeSigCmd, &encryptCmd);

	// ...
}
sniffLoadCommands

sniffLoadCommands 源码：

这里代码过多，只说一些重要参数：

// determine if this mach-o file has classic or compressed LINKEDIT and number of segments it has
void ImageLoaderMachO::sniffLoadCommands(const macho_header* mh, const char* path, bool inCache, bool* compressed,
											unsigned int* segCount, unsigned int* libCount, const LinkContext& context,
											const linkedit_data_command** codeSigCmd,
											const encryption_info_command** encryptCmd)
{
	//dlyd_info_only
	*compressed = false;

	//有最大限度

	//最大 255
	*segCount = 0;

	//LC_LOAD_DYLD_LIB 最大4095个
	*libCount = 0;

	//代码签名
	*codeSigCmd = NULL;

	//加密信息，应用上传加壳
	*encryptCmd = NULL;


	// ...

   	// fSegmentsArrayCount is only 8-bits
	if ( *segCount > 255 )
		dyld::throwf("malformed mach-o image: more than 255 segments in %s", path);

	// fSegmentsArrayCount is only 8-bits
	if ( *libCount > 4095 )
		dyld::throwf("malformed mach-o image: more than 4095 dependent libraries in %s", path);

	if ( needsAddedLibSystemDepency(*libCount, mh) )
		*libCount = 1;

	// dylibs that use LC_DYLD_CHAINED_FIXUPS have that load command removed when put in the dyld cache
	if ( !*compressed && (mh->flags & MH_DYLIB_IN_CACHE) )
		*compressed = true;
}
  • *compressed：从这里的代码能看到 *compressed 是标记 LC_DYLD_INFO/LC_DYLD_INFO_ONLY 中有没有取到 cmdsize ，确定 mach - O 文件的一些大小。
switch (cmd->cmd) {
	case LC_DYLD_INFO:
	case LC_DYLD_INFO_ONLY:
		if ( cmd->cmdsize != sizeof(dyld_info_command) )
			throw "malformed mach-o image: LC_DYLD_INFO size wrong";
			dyldInfoCmd = (struct dyld_info_command*)cmd;
			*compressed = true;
			break;

	// ...
}

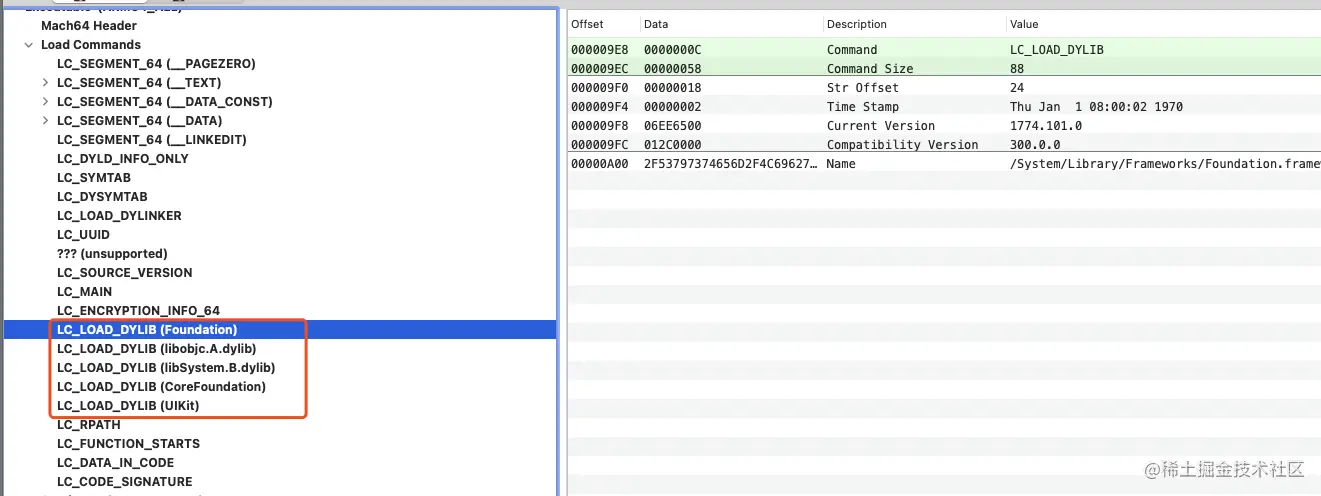

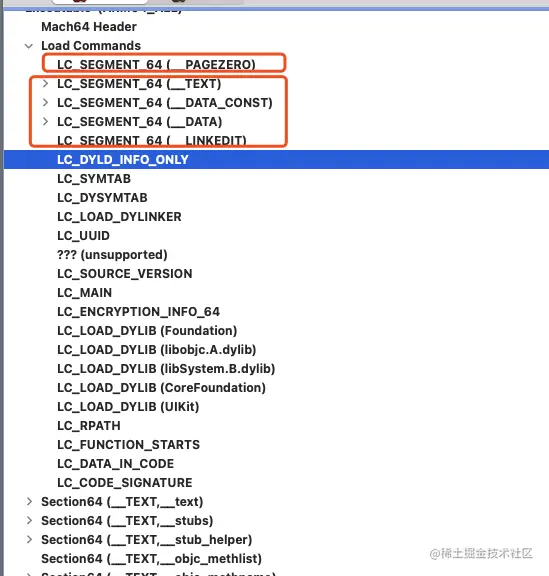

MachOView 的图如下：

  • *segCount ：LC_SEGMENT (或 LC_SEGMENT_64)命令是最主要的加载命令，这条命令知道内核如何设置新运行的进程的内存空间，这些命令条数最大 255 个。

  • *libCount ：动态库+三方库的总和，这些库最大允许加载 4095 个。因为是一个空工程，只有系统动态库，没有第三方库。

  • codeSigCmd ：代码签名；

  • encryptCmd ：应用的加密信息，用于应用加壳。

到这里主程序 初始化 完成。

ImageLoader::link 链接器

主程序初始化完成之后，现在就开始 链接库 和 符号绑定 了。

戴铭大佬对于动态库链接的说明如下：

Mach-O 文件是编译后的产物，而动态库在运行时才会被链接，并没参与 Mach-O 文件的编译和链接，所以 Mach-O 文件中并没有包含动态库里的符号定义。也就是说，这些符号会显示为“未定义”，但它们的名字和对应的库的路径会被记录下来。运行时通过 dlopen 和 dlsym 导入动态库时，先根据记录的库路径找到对应的库，再通过记录的名字符号找到绑定的地址。

使用 dyld 加载动态库，有两种方式：有程序启动加载时绑定和符号第一次被用到时绑定。为了减少启动时间，大部分动态库使用的都是符号第一次被用到时再绑定的方式。

加载过程开始会修正地址偏移，iOS 会用 ASLR 来做地址偏移避免攻击，确定 Non-Lazy Pointer 地址进行符号地址绑定，加载所有类，最后执行 load 方法和 Clang Attribute 的 constructor 修饰函数。

每个函数、全局变量和类都是通过符号的形式定义和使用的，当把目标文件链接成一个 Mach-O 文件时，链接器在目标文件和动态库之间对符号做解析处理。

源码如下：

void ImageLoader::link(const LinkContext& context, bool forceLazysBound, bool preflightOnly, bool neverUnload, const RPathChain& loaderRPaths, const char* imagePath)
{

	// ...
	uint64_t t0 = mach_absolute_time();

	// ...

	//根据LC_LOAD_DYLIB 告诉主程序动态库的里面的方法的实际地址
	this->recursiveLoadLibraries(context, preflightOnly, loaderRPaths, imagePath);
	context.notifyBatch(dyld_image_state_dependents_mapped, preflightOnly);

	// 进行符号绑定，
	this->recursiveRebaseWithAccounting(context);

	// ...
}

  • recursiveLoadLibraries ：(undefined) external _NSLog (from Foundation) 上方解释说明到，动态库编译的时候并没有符号地址，只有链接库的目录，所以，dyld 在 link 的时候需要把被 LLVM 标识为 undefined 的这种未实现、非私有的符号通过动态库解析成真正的指针地址。

  • recursiveRebaseWithAccounting ： 把解析后的指针地址和 undefined 逐个对应。

initializeMainExecutable

主程序实例化好了，动态库链接完成了，符号地址绑定了，现在就开始运行主程序。

void initializeMainExecutable()
{
	// record that we've reached this step
	// 开始运行主程序

	// 打标记
	gLinkContext.startedInitializingMainExecutable = true;

	// run initialzers for any inserted dylibs
	// 运行插入库
	ImageLoader::InitializerTimingList initializerTimes[allImagesCount()];
	initializerTimes[0].count = 0;
	const size_t rootCount = sImageRoots.size();
	if ( rootCount > 1 ) {
		for(size_t i=1; i < rootCount; ++i) {
			sImageRoots[i]->runInitializers(gLinkContext, initializerTimes[0]);
		}
	}

	// run initializers for main executable and everything it brings up
	// 运行主程序
	sMainExecutable->runInitializers(gLinkContext, initializerTimes[0]);

	// ...
}
ImageLoader::runInitializers

initializeMainExecutable() 的核心函数调用了 processInitializers()，基本上没有处理其他东西，接着往下看。

void ImageLoader::runInitializers(const LinkContext& context, InitializerTimingList& timingInfo)
{
	// ...

	processInitializers(context, thisThread, timingInfo, up);

	// ..
}
ImageLoader::processInitializers

对 images 列表中的所有图像调用递归 init ，构建一个新的未初始化的向上依赖项列表。

void ImageLoader::processInitializers(const LinkContext& context, mach_port_t thisThread,
									 InitializerTimingList& timingInfo, ImageLoader::UninitedUpwards& images)
{
	// Calling recursive init on all images in images list, building a new list of
	// uninitialized upward dependencies.
	 // 对 images 列表中的所有图像调用递归 init ，构建一个新的未初始化的向上依赖项列表。
	for (uintptr_t i=0; i < images.count; ++i) {
		images.imagesAndPaths[i].first->recursiveInitialization(context, thisThread, images.imagesAndPaths[i].second, timingInfo, ups);
	}

}
ImageLoader::recursiveInitialization

这里就开始实例化 images 了, 通过 notifySingle 回调。

这里主要处理以下 2 个事情：

  • notifySingle ： 调用 runtime 中注册的通知
  • doInitialization ：实例化这些 image
void ImageLoader::recursiveInitialization(const LinkContext& context, mach_port_t this_thread, const char* pathToInitialize,
										  InitializerTimingList& timingInfo, UninitedUpwards& uninitUps)
{
	recursive_lock lock_info(this_thread);
	recursiveSpinLock(lock_info);

	if ( fState < dyld_image_state_dependents_initialized-1 ) {
		uint8_t oldState = fState;
		// break cycles
		fState = dyld_image_state_dependents_initialized-1;
		try {
			// initialize lower level libraries first
			for(unsigned int i=0; i < libraryCount(); ++i) {
				ImageLoader* dependentImage = libImage(i);
				if ( dependentImage != NULL ) {
					// don't try to initialize stuff "above" me yet
					if ( libIsUpward(i) ) {
						uninitUps.imagesAndPaths[uninitUps.count] = { dependentImage, libPath(i) };
						uninitUps.count++;
					}
					else if ( dependentImage->fDepth >= fDepth ) {
						dependentImage->recursiveInitialization(context, this_thread, libPath(i), timingInfo, uninitUps);
					}
                }
			}

			// record termination order
			if ( this->needsTermination() )
				context.terminationRecorder(this);

			// let objc know we are about to initialize this image
			// 让 objc 知道我们将要初始化这个图
			uint64_t t1 = mach_absolute_time();
			fState = dyld_image_state_dependents_initialized;
			oldState = fState;

			// 回调
			context.notifySingle(dyld_image_state_dependents_initialized, this, &timingInfo);

			// initialize this image
			// 实例化这些 image
			bool hasInitializers = this->doInitialization(context);

			//...

		}
		catch (const char* msg) {
			// this image is not initialized
			// ...
		}
	}

	recursiveSpinUnLock();
}
notifySingle

这个方法就是 C++ 方法回调，通过调用栈知道是由 _objc_init() 函数下 _dyld_objc_notify_register 注册通知后，(*sNotifyObjCInit)(image->getRealPath(), image->machHeader());回调的。

看到这里后，就明白了 dyld 和 runtime 是怎么完美的链接起来的。

  • sNotifyObjCMapped ：调用 runtime 方法 map_images，处理由 dyld 映射的 image，计算class数量，根据总数调整各种表的大小；
  • sNotifyObjCInit ：调用 runtime 方法 load_images ，对类的初始化。

static void notifySingle(dyld_image_states state, const ImageLoader* image, ImageLoader::InitializerTimingList* timingInfo)
{

	// ...

	if ( (state == dyld_image_state_dependents_initialized) && (sNotifyObjCInit != NULL) && image->notifyObjC() ) {
		// ...

		// 调用 runtime 方法
		(*sNotifyObjCInit)(image->getRealPath(), image->machHeader());

		// ...
	}

	// ...
}
doInitialization

doInitialization 做一些初始化。

bool ImageLoaderMachO::doInitialization(const LinkContext& context)
{
	CRSetCrashLogMessage2(this->getPath());

	// mach-o has -init and static initializers
	doImageInit(context);

	// 调用 全局 C++ 方法
	doModInitFunctions(context);

	CRSetCrashLogMessage2(NULL);

	return (fHasDashInit || fHasInitializers);
}

两个主要方法如下：

  • doImageInit ：逐个初始化 image；

  • doModInitFunctions ： 调用全局 C++ 方法。这个方法目前正向开发不怎么用，但是到逆向上，一些代码的注入，都会在这里做。因为这个方法是在调用 main() 之前，95% 配置结束之后执行的。

doModInitFunctions

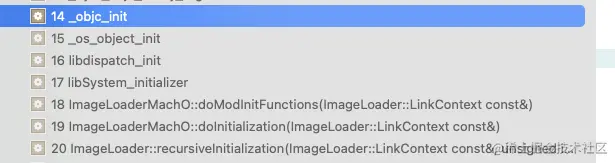

调用了 doModInitFunctions 后，发现到 _objc_init 时，调用栈中还有 libSystem_initializer、libdispatch_init、_os_object_init 没有看到在哪调用的，

继续看 doModInitFunctions 函数，发现在当前函数的最后调用了 libSystemInitialized。

bool haveLibSystemHelpersBefore = (dyld::gLibSystemHelpers != NULL);
{
	dyld3::ScopedTimer(DBG_DYLD_TIMING_STATIC_INITIALIZER, (uint64_t)fMachOData, (uint64_t)func, 0);
	func(context.argc, context.argv, context.envp, context.apple, &context.programVars);
}

bool haveLibSystemHelpersAfter = (dyld::gLibSystemHelpers != NULL);
if ( !haveLibSystemHelpersBefore && haveLibSystemHelpersAfter ) {
	// now safe to use malloc() and other calls in libSystem.dylib
	dyld::gProcessInfo->libSystemInitialized = true;
}
  • libSystem_initializer ：在 libSystem 库中；
  • libdispatch_init ：在 libdispatch 库中；
  • _os_object_init ：在 libdispatch 库中。
libSystem_initializer

在 libSystem 库中找到了 libSystem_initializer ，发现 libdispatch_init() 的调用。

static void
libSystem_initializer(int argc,
		      const char* argv[],
		      const char* envp[],
		      const char* apple[],
		      const struct ProgramVars* vars)
{
	// ...

	_dyld_initializer();
	_libSystem_ktrace_init_func(DYLD);

	libdispatch_init();

	// ...
	errno = 0;
}
libdispatch_init()

看到 libdispatch_init() 调用了 _os_object_init()，继续追！！

void
libdispatch_init(void)
{
	// ...

	_os_object_init();

	// ...
}
_os_object_init()

这里，终于找到了 _objc_init 的调用方法，完美的和调用栈匹配。

void
_os_object_init(void)
{
	// ...

	_objc_init();

	// ...
}
_objc_init()

这个方法会在下一篇 类的加载 说，这里就不细说了，在这里就查找一下 + (void)load {} 方法的调用。

load_images 的源码：

void
load_images(const char *path __unused, const struct mach_header *mh)
{
    // ...

    // Call +load methods (without runtimeLock - re-entrant)
    call_load_methods();
}

从上述 runtime 源码中，看到调用了 call_load_methods()，源码如下：

static void call_class_loads(void)
{
    int i;

    // Detach current loadable list.
    struct loadable_class *classes = loadable_classes;
    int used = loadable_classes_used;
    loadable_classes = nil;
    loadable_classes_allocated = 0;
    loadable_classes_used = 0;

    // Call all +loads for the detached list.
    for (i = 0; i < used; i++) {
        Class cls = classes[i].cls;
        load_method_t load_method = (load_method_t)classes[i].method;
        if (!cls) continue;

        if (PrintLoading) {
            _objc_inform("LOAD: +[%s load]\n", cls->nameForLogging());
        }
        (*load_method)(cls, @selector(load));
    }

    // Destroy the detached list.
    if (classes) free(classes);
}

看完这段代码， (*load_method)(cls, @selector(load)) 就是对各个类 load 方法的调用。

如果配置了 PrintLoading 环境变量，那么就能打印所有使用 load 方法的类了。优化启动时间就会很方便。

(uintptr_t)sMainExecutable->getEntryFromLC_UNIXTHREAD()

接下来就调用 main() 函数了。

5、总结

上述就是 App 启动的时候 dyld 工作的流程，也能看到 dyld 和 Object-C runtime 链接的方式。

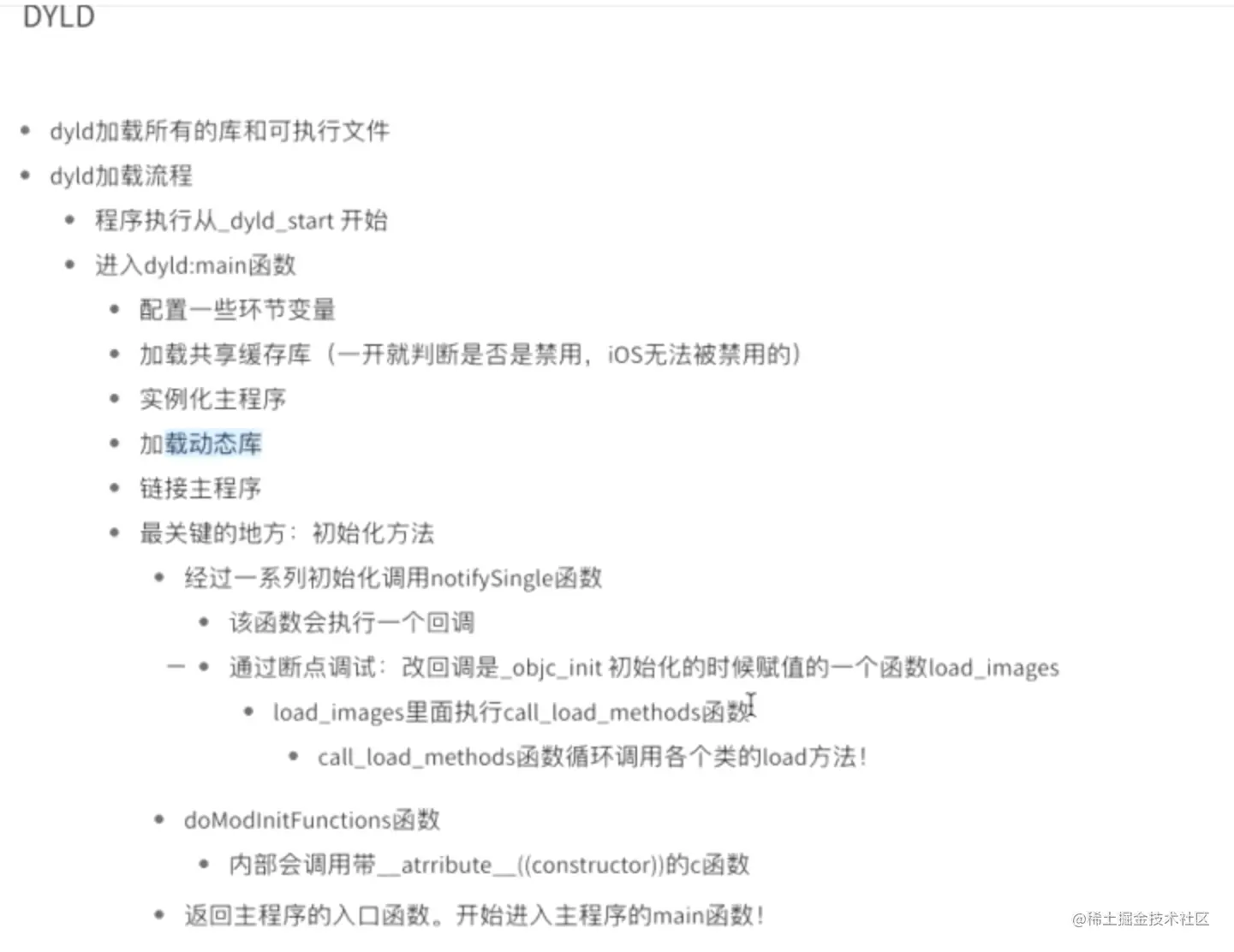

下图是 dyld 的加载流程总结图：

到这里，App启动流程之 dyld 探析就结束了，感谢阅读，如果对你有帮助，希望给个赞，如果有错误的地方，希望大佬指出，共同学习，一起进步，谢谢。

avatar
文章
阅读
粉丝
