前言

最近做了一个 svg 图表项目记录总结一下项目中遇到的问题和技术要点

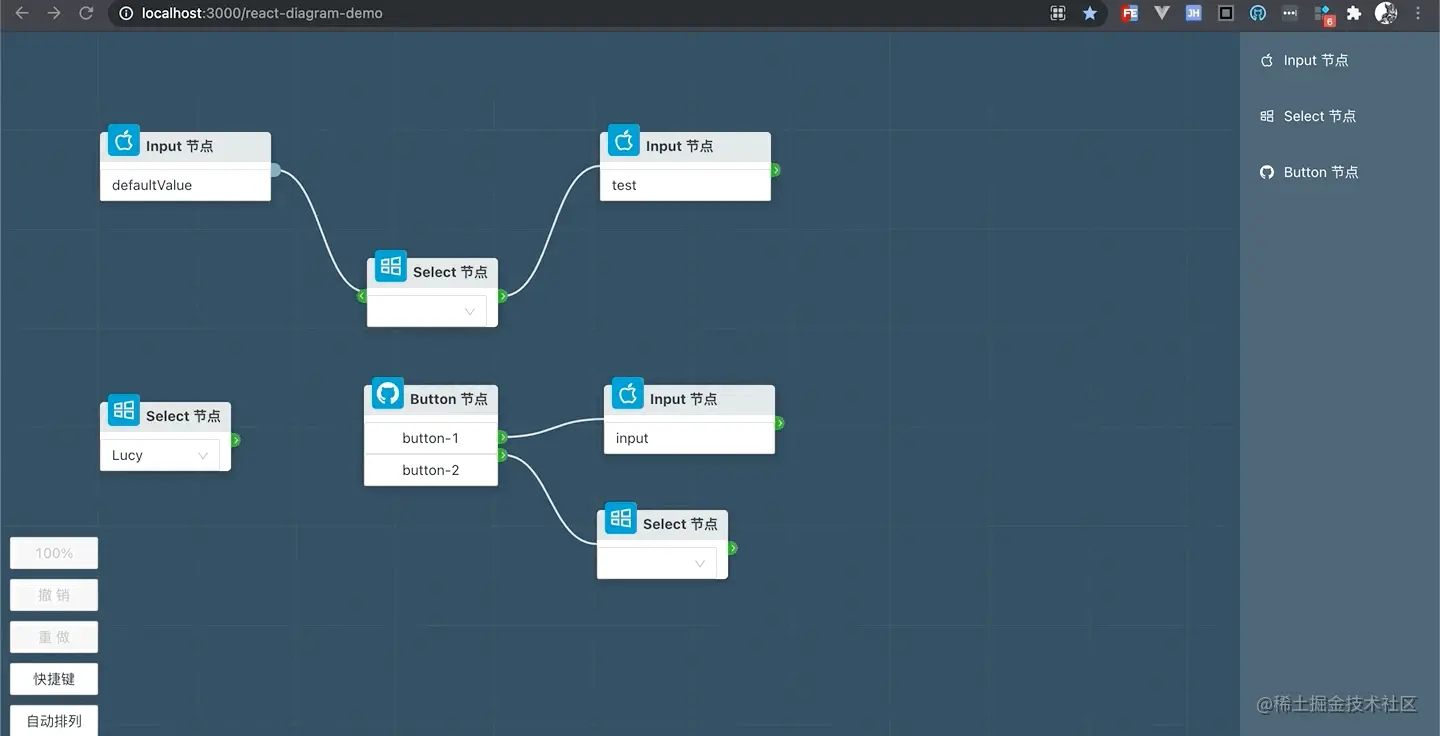

Mar-13-2021 20-19-05.gif

1.计算元素尺寸的常用方法

图形工具需要对dom元素对宽高、所在位置进行计算，先提前复习一些常用对 dom 宽高位置计算对方法。

通过 HTMLElement 的属性获取详情点我
- 常用的获取元素的宽高：offsetHeight/offsetWidth|clientHeight/clientWidth这offset和client的大概区别就是 offset 是包含边框的而 client 不包含边框。在项目里面都是用的 offset 相关属性计算的。
- offsetLeft/offsetTop 获取 dom 距离上层有定位的父亲元素的左边/顶部的距离

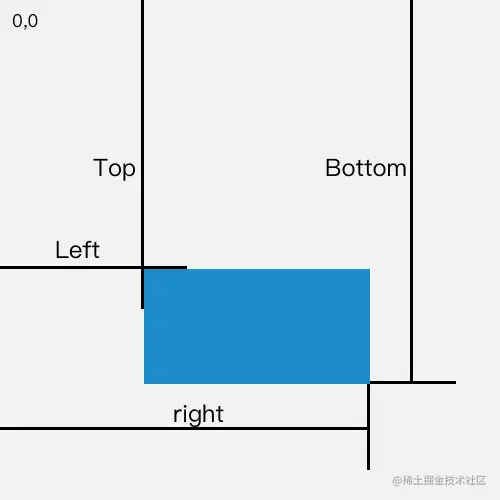

通过 getBoundingClientRect 获取

该函数返回一个 Object 对象，该对象有 8 个属性：top,left,right,bottom,width,height,x,y
- top,left,right,bottom 对应获取的是元素的上下左右边界到窗口的距离 x,y同left,top
- width,height 获取的元素的显示宽高

注意：通过 HTMLElement 获取的值不受 CSS3 sacle 影响，获取的依然是原始值，而通过getBoundingClientRect 获取的是缩放元素后实际显示的宽高，由于这个特殊的特性，2 种方法都有实际的使用场景

2.数据结构分析

我们先把页面的元素分为几大类 node(节点)、port(点)、link(生成的连线)、segment(点击一个点拖拽拉出的连线) 我们需要实现的是

node 拖拽移动
port-port 连线
port-node 连线
从 port 拉出线条

根据功能我们定义一下数据结构如下：

const defaultValue = {
  nodes: [
    {
      id: 'node-1',
      coordinates: [100, 150], // 坐标 对应 left top
      inputs: [], // node 中输入的点
      outputs: [{ id: 'port-1', isLinked: true }], // node 中输出的点
      type: 'nodeTypeInput',
      data: { // node 携带自定义数据
        inputValue: 'defaultValue'
      }
    },
    {
      id: 'node-2',
      type: 'nodeTypeSelect',
      coordinates: [400, 200],
      inputs: [{ id: 'input-1', isLinked: false }],
      outputs: [{ id: 'port-5', isLinked: false }],
      data: {
        selectValue: ''
      }
    }
  ],
  links: [
    { input: 'port-1', output: 'node-2' } // 一条连线的起点终点
  ]
}

nodes 用来渲染页面所有的节点

links 用来渲染连线

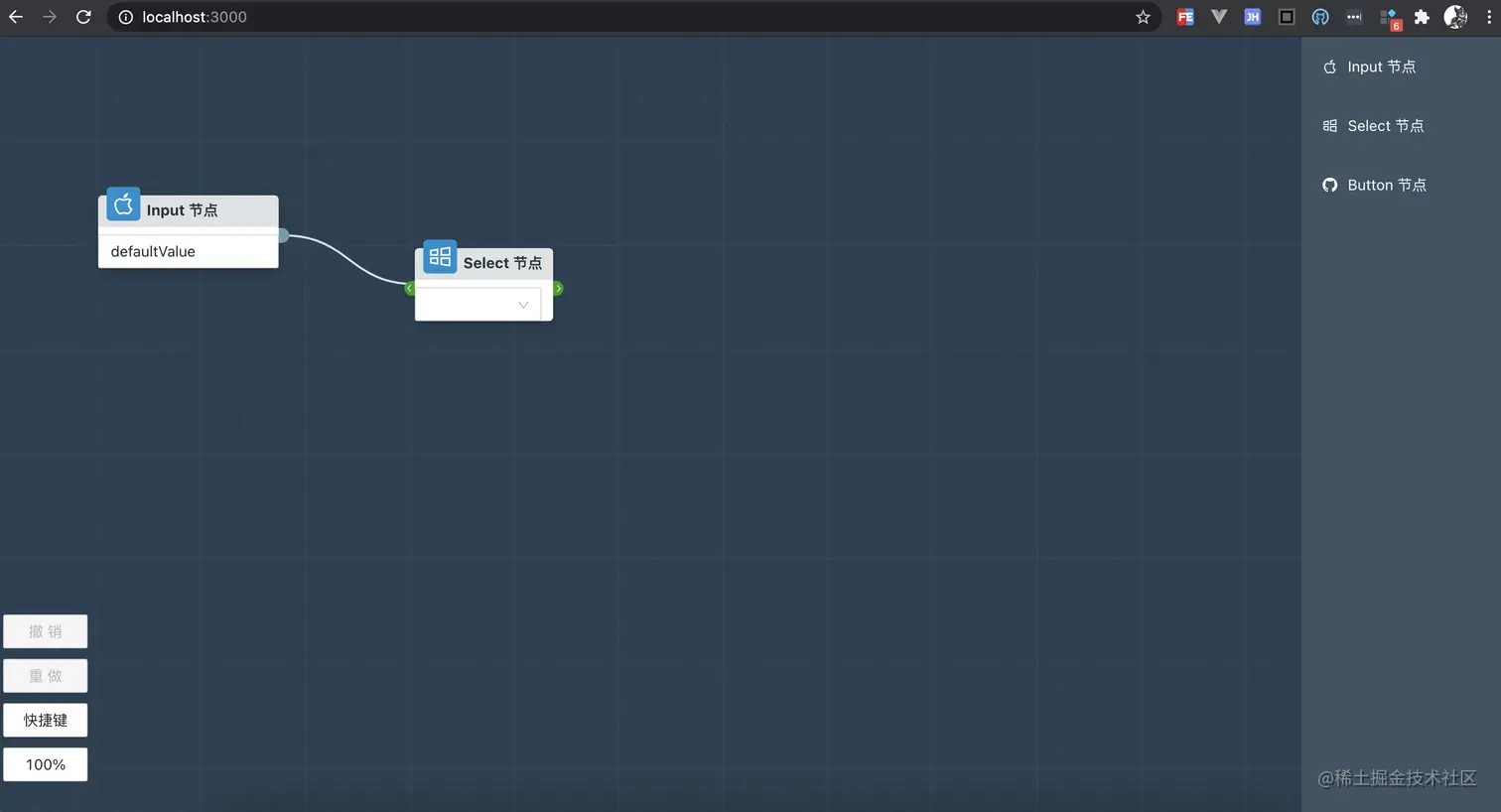

渲染结果

3.拖拽元素到画布

给元素设置 draggable 属性
onDragStart 拖拽开始事件携带数据

// 伪代码
const handleDragStart = useCallback(
  (event: any) => {
    event.dataTransfer?.setData('nodeType', type)
  },
  [type]
)
return (
  <div draggable
onDragStart = {handleDragStart} >
<div className = "node-list-text" > {label} < /div>
  < /div>
)

源代码

onDrop 在目标区域释放的时候,获取携带数据根据鼠标所在位置生成一个 node 对象，并且添加到 nodes 中

// 伪代码
const handleDrop = useCallback(
  (event: any) => {
    if (event) {
      event = window.event
    }
    const nodeType = event.dataTransfer.getData('nodeType')

    const coordinates: ICoordinateType = [event.clientX, event.clientY]
    const newNode = createNode(nodeType, coordinates)

    handleChange({...value, nodes: [...value.nodes, newNode]})
  },
  [handleChange, transform, value]
)

return <div onDrop = {handleDrop} > </div>

源代码

4.移动 `node`

将画布设为相对定位 position: relative，然后把每个 node 设为绝对定位 position: absolute。
mousedown 记录鼠标按下的起点位置 info.start = [event.clientX, event.clientY]
mousemove 计算出移动的偏移量 offset = [event.clientX - info.start[0], event.clientY - info.start[1]]
通过 offset 偏移量更新该 node 的 coordinates

为了复用移动的逻辑把 mouse 移动事件封装成 useDrag hook

在 DiagramNode 组件中更新 coordinates 源代码

5.`node` 、`port` 、`link` 的关系

一个 node 内可能有多个输入和输出的 port
一条 link 是 port 或者 node 所对应在 svg 内的坐标生成
我们移动的是 node 修改的是 node 的 left 和 top
我们在移动的同时也要更新由 port 生成的 link。

所以我们需要遵循一个约定：port 是 position:relative 定位在 node 内，我们通过 node 的 left 和 top 加上 offsetLeft/offsetTop 就可以实时获取 port 当前所在的坐标。

这里需要注意的是 offsetLeft/offsetTop 是找最近的父元素，然后获取偏移量，要保证找到最近的父元素是 node 而不是其他定位元素

6.基础连线

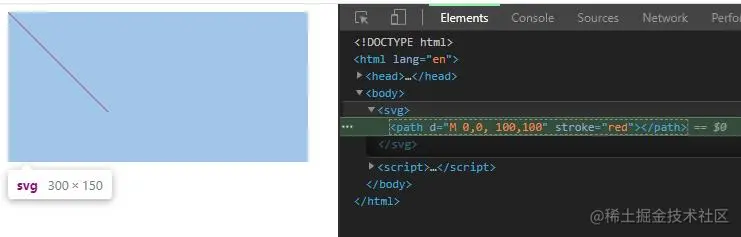

在此之前我们先复习一下 svg 画线条的原理：在 svg 画布中，只需要起点 start = "x,y" 和终点 end = "x,y" 坐标通过 <path /> 标签设置 d 属性 M ${start}, ${end} 就可以生成一条直线


<svg>
  <path d="M 0,0, 50,80" stroke="red"/>
</svg>

该代码可以在 svg 元素下生成起点坐标 (0,0) 终点为 (50,80) 的红色直线，注意坐标的原点是 svg 元素的左上角

而连线是根据 links 数据生成，一条 link 由 input(起点) output (终点) 组成，所以我们只需要知道起点元素在 svg 内的坐标，即可把线画出来。

建立 svg 画布大小等同 node 画布，层级小于 node画布，这个简单在同一个 div 容器下，都用相对定位宽高 100% 即可。（这样才能保证不在同一容器内的线和点，计算位置是相同的）
第一步：在每个 node 和 port Mount 后把 dom 根据 id 储存起来

// 伪代码 存储 node dom 节点  存储 port 同理
const nodeRefs = useRef({})
const ref = useRef()

useEffect(() => {
  nodeRefs[nodeId] = ref.current
}, [nodeId, ref])

return <div className="node" ref={ref}></div>

然后我们将分成两种情况
1. 情况一：起点是 port, 终点是 node 例: [{input: 'port-1', output: 'node-1'}]

  起点 port-1 的位置计算方法:
  1. 找到 port-1 父元素 node 的 coordinates 坐标源代码
  2. 找到 port-1 的 dom 节点 port1Dom
  3. 得出 port-1 的坐标为 [coordinates[0] + port1Dom.offsetLeft + port1Dom.offsetWidth / 2, coordinates[1] + port1Dom.offsetTop + port1Dom.offsetHeight / 2] 源代码
  终点 node-1 的位置计算方法(node 连接位置为左边的中间):
  1. 找到 node-1 父元素 node 的 coordinates 坐标
  2. 找到 node-1 的 dom 节点 node1Dom
  3. 得出 node-1 的坐标为 [coordinates[0], coordinates[1] + node1Dom.offsetHeight / 2]
  拿到起点终点坐标后设置 svg 的 d 就自动生成了一条 link link 位置也会时时随着 node 的位置更新
2. 情况二：起点是 port, 终点是 port 同上 port-1 计算

到这一步骤后就可生成直线，我们通过改变 path d 的算法可生成曲线源代码

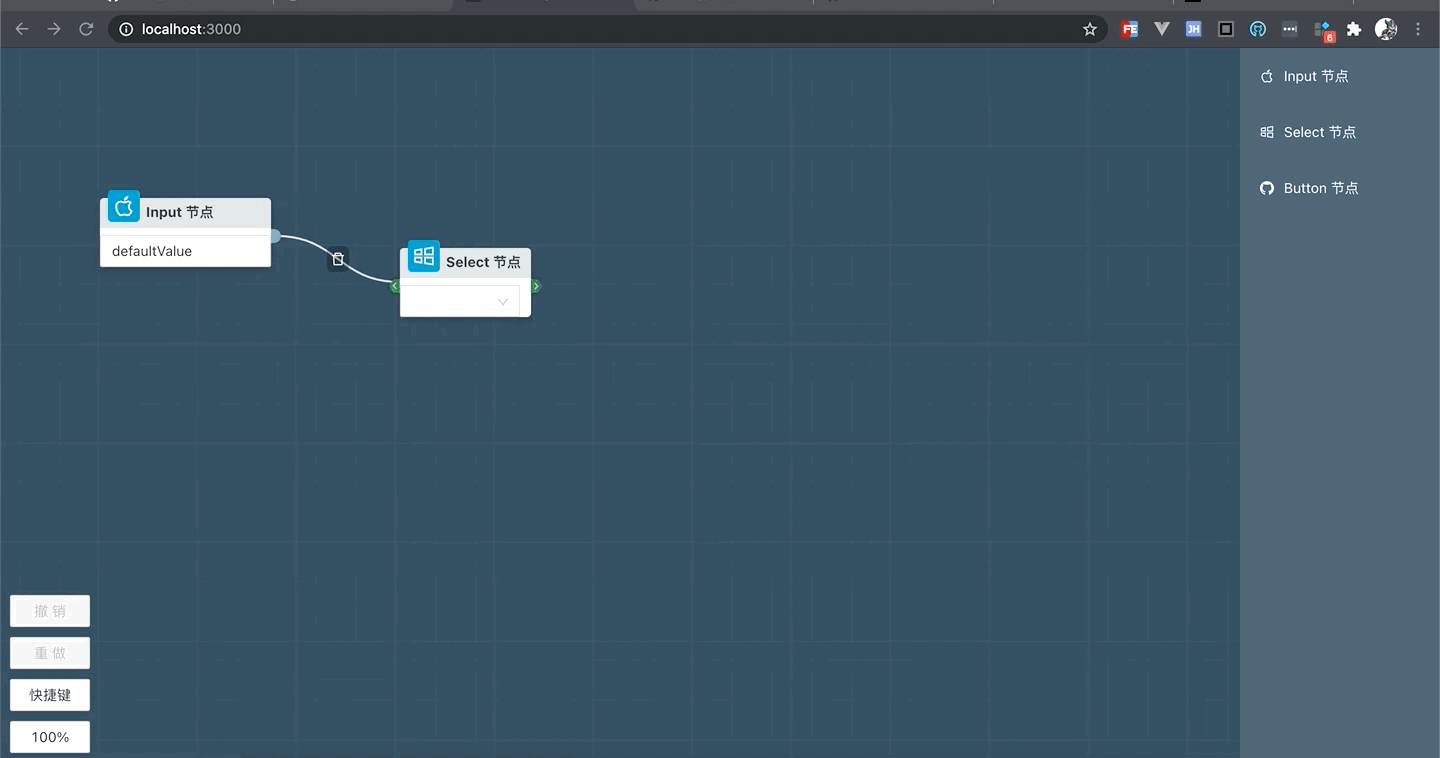

7.新增连线

建立 svg 画布大小等同 link 画布，层级高于 node画布，默认隐藏该层画布。
在我们已经有了 useDrag hook 的前提，使每个 port 拥有相应的鼠标事件。
mousedown 换算 port portDom 的中心位置在 svg 内的坐标值并且显示该层 svg 画布
mousemove 换算当前鼠标所在位置在 svg 内的坐标值,根据起点坐标,终点坐标在 svg 内绘制线条
mouseup 检测鼠标松开的落点如果 node 或者 port，往 links push 新的 link

  onDragStart((event: MouseEvent) => {
  if (canvasRef && ref.current) {
    // 这里通过 getBoundingClientRect
    const { x, y, width, height } = ref.current.getBoundingClientRect()
    // 设置连线起点为 port 中心位置
    startCoordinatesRef.current = [(x + width / 2), (y + height / 2)]
  }
})

onDrag((event: MouseEvent) => {
  if (startCoordinatesRef.current) {
    event.stopImmediatePropagation()
    event.stopPropagation()
    const to: ICoordinateType = calculatingCoordinates(event, canvasRef)

    onDragNewSegment(id, startCoordinatesRef.current, to)
  }
})

onDragEnd((event: MouseEvent) => {
  const targetDom = event.target
  as
  HTMLElement
  const targetIsPort = targetDom.classList.contains('diagram-port')
  // 如果目标元素是 port 区域 并且不是起点port
  if (targetIsPort && targetDom.id !== id) {
    onSegmentConnect(id, targetDom.id)
    return
  }

  // 如果目标元素是 node 区域 并非不是起点node
  const targetNode = findEventTargetParentNodeId(event.target
  as
  HTMLElement
)
  if (targetNode && targetNode !== nodeId) {
    onSegmentConnect(id, targetNode)
    return
  }
  // 否则在空白区域松开 释放
  onSegmentFail && onSegmentFail(id, type)
})

源代码

8.平移画布

原理： 给整个外层容器 设置 `CSS transform translateX translateY` 属性

绑定键盘事件当按下空格键开启点击空白区域可拖动画布
鼠标按下时候检测是否在空白画布区域，如果是记录按下时候的位置
鼠标移动的时候计算偏移量同步更新 transform

这部分代码比较简单直接看源码即可：源代码

9.鼠标中心缩放画布

原理： 给整个外层容器 设置 `CSS transform: matrix(${scale},0,0,${scale},${translateX},${translateY})` 属性

滚动滚轮实现缩放只需要根据 event.nativeEvent.wheelDelta 大于还是小于0 判断是放到还是缩小即可
根据鼠标所在区域进行放大缩小需要在更新 rotate 的同时修改 translateX translateY的值
首先设置缩放元素的 css transform-origin: 0 0 0 缩放中心中心为左上角顶点
通过滚轮事件的 wheelDelta 的正负区分是放大或缩小
通过鼠标在左下角进行缩放可以得出公式缩放时 Y轴偏移量等于 ((event.clientY - translateY) * SCALE_STEP) / scale
同理:通过鼠标在右上角进行缩放可得出缩放时 X 轴偏移量公式
更新 transform 数据

// 伪代码
const SCALE_STEP = 0.1 // 每次缩放 的步长

const handleWheel = useCallback(
  (event: any) => {
    const wheelDelta = event.nativeEvent.wheelDelta

    let { scale, translateX, translateY } = transform

    // 偏移量计算公式
    const offsetX = ((event.clientX - translateX) * SCALE_STEP) / scale
    const offsetY = ((event.clientY - translateY) * SCALE_STEP) / scale

    if (wheelDelta < 0) {
      scale = scale - SCALE_STEP
      translateX = translateX + offsetX
      translateY = translateY + offsetY
    }
    if (wheelDelta > 0) {
      scale = scale + SCALE_STEP
      translateX = translateX - offsetX
      translateY = translateY - offsetY
    }

    if (scale > 1 || scale < 0.1) return

    setTransform({
      scale: Number(scale.toFixed(2)),
      translateX,
      translateY
    })
  },
  [handleThrottleSetTransform, transform]
)

10.框选

原理： 鼠标移动的时候绘制框选的 `div` ，并且检测页面其他 `node` 和选框 `div` 是否相交

绘制选框核心代码

setSelectionArea({
  left: Math.min(e.clientX, mouseDownStartPosition.current.x) - panelRect.x,
  top: Math.min(e.clientY, mouseDownStartPosition.current.y) - panelRect.y,
  width: Math.abs(e.clientX - mouseDownStartPosition.current.x),
  height: Math.abs(e.clientY - mouseDownStartPosition.current.y)
})

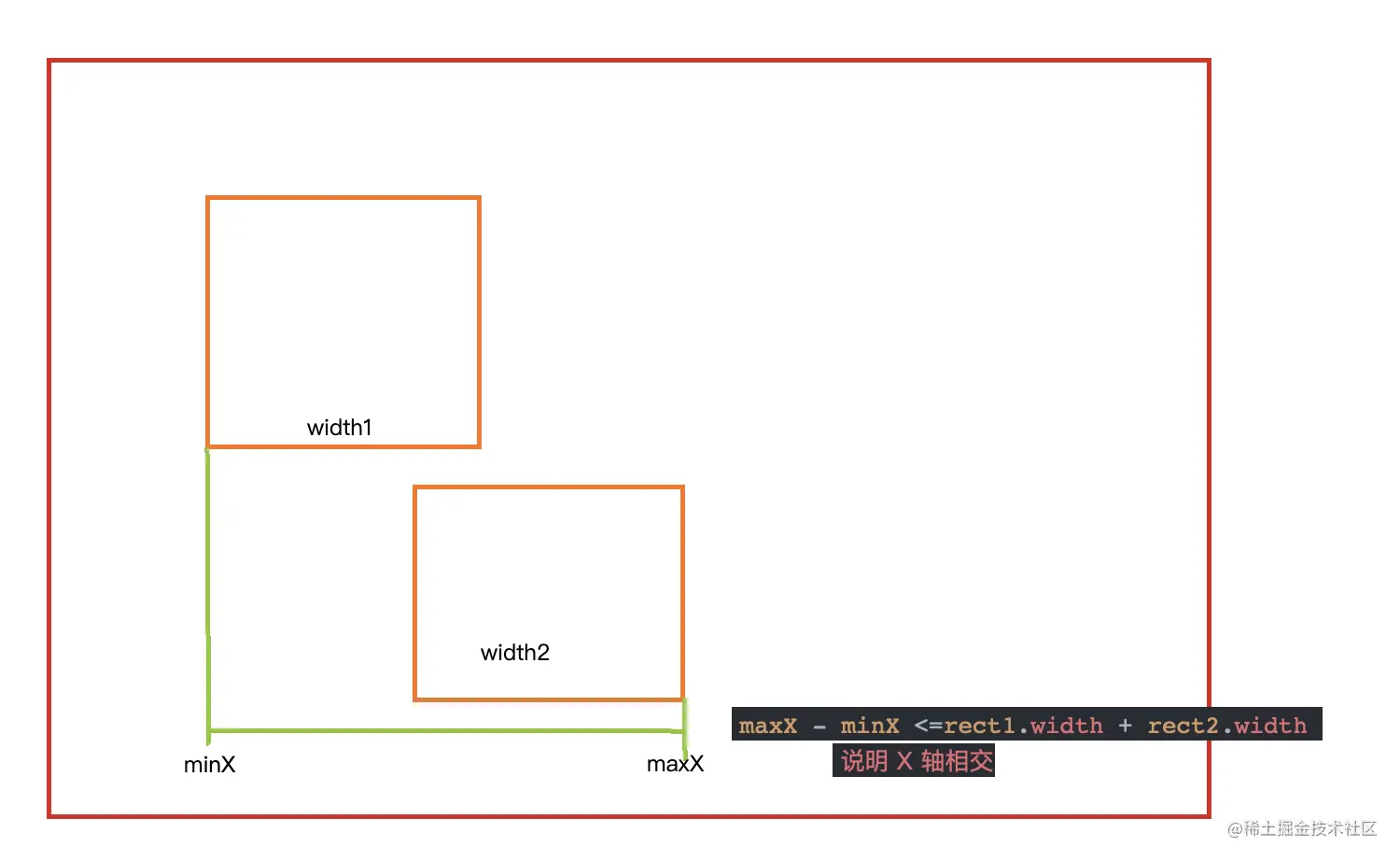

2.碰撞检测检测两个div 是否相交原理:

export const collideCheck = (dom1: HTMLElement | null, dom2: HTMLElement | null) => {
  if (dom1 && dom2) {
    const rect1 = dom1.getBoundingClientRect()
    const rect2 = dom2.getBoundingClientRect()
    const maxX: number = Math.max(rect1.x + rect1.width, rect2.x + rect2.width)
    const maxY: number = Math.max(rect1.y + rect1.height, rect2.y + rect2.height)
    const minX: number = Math.min(rect1.x, rect2.x)
    const minY: number = Math.min(rect1.y, rect2.y)
    return maxX - minX <= rect1.width + rect2.width && maxY - minY <= rect1.height + rect2.height
  }
  return false
}

在鼠标 moving 时候遍历所有 node 进行碰撞检测，追加到 activeId`

源代码

11.撤销重做

原理：在 `onChange` 事件到时候，把 `value` 推入 `past` 数组，在撤销的时候把 `value` 推入 `feature` 数组

源代码：useHistory hook


## 12. 待续未完
