浏览器专题系列 - 渲染原理

浏览器专题系列 - 渲染原理

示例代码

<!DOCTYPE html>
<html>
  <head>
    <meta name="viewport" content="width=device-width,initial-scale=1">
    <link href="style.css" rel="stylesheet">
    <title>Critical Path</title>
  </head>
  <body>
    <p>Hello <span>web performance</span> students!</p>
    <div><img src="awesome-photo.jpg"></div>
  </body>
</html>
复制代码

1. 构建对象模型

浏览器渲染页面前需要先构建 DOM 和 CSSOM 树

文档对象模型(DOM)

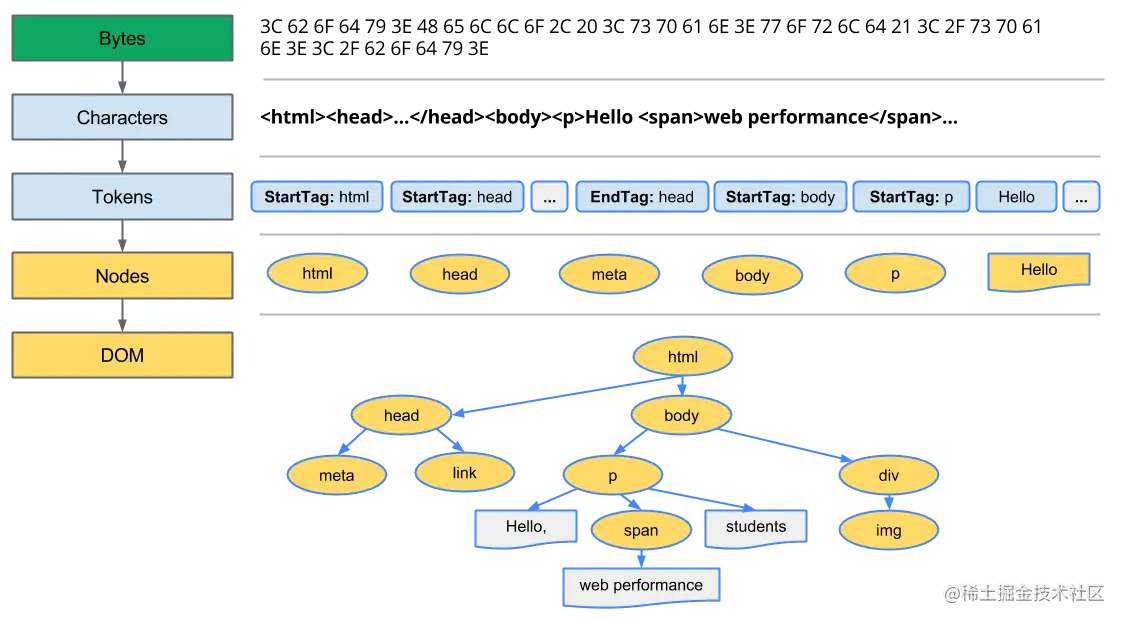

构建过程

  1. 转换:浏览器从磁盘或网络读取 HTML 的原始字节,并根据文件的指定编码(例如 UTF-8)将它们转换成各个字符
  2. 令牌化:浏览器将字符串转换成 W3C HTML5 标准规定的各种令牌,例如,<html><body>,以及其他尖括号内的字符串。每个令牌都具有特殊含义和一组规则
  3. 词法分析:将令牌转换成定义了属性和规则的“对象”
  4. DOM构建:由于 HTML 标记定义不同标记之间的关系(一些标记包含在其他标记内),创建的对象链接在一个树数据结构内,此结构也会捕获原始标记中定义的父项-子项关系:HTML 对象是 body 对象的父项,body 是 paragraph 对象的父项,依此类推

整个流程的最终输出是文档对象模型 (DOM),浏览器对页面做进一步处理时会用到它

浏览器每次处理 HTML 标记时,都会完成以上所有步骤:将字节转换成字符,确定令牌,将令牌转换成节点,然后构建 DOM 树。

CSS对象模型(CSSOM)

在浏览器构建我们这个简单页面的 DOM 时,在文档的 head 部分遇到了一个 link 标记,该标记引用一个外部 CSS 样式表:style.css。

body { font-size: 16px }
p { font-weight: bold }
span { color: red }
p span { display: none }
img { float: right }
复制代码

与处理 HTML 时的流程类似

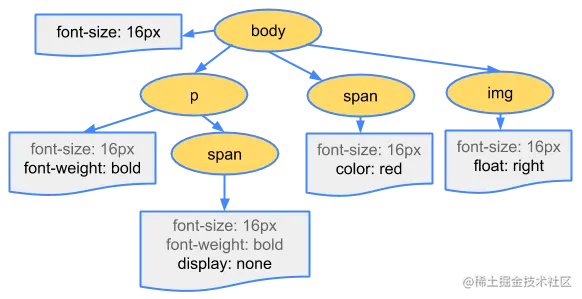

CSS 字节转换成字符,接着转换成令牌和节点,最后链接为为一个“CSS 对象模型”(CSSOM) 的树结构内

小结

  • 浏览器渲染页面前需要先构建 DOM树 和 CSSOM 树
  • 构建流程:字节(Bytes) → 字符(Characters) → 令牌(Tokens) → 节点(Nodes) → 对象模型(Dom)
  • DOM 和 CSSOM 是相互独立的数据结构

2. 渲染树构建

简介

渲染树用于计算每个可见元素的几何信息,然后根据这些元素的几何信息绘制出屏幕上的实际像素

构建过程

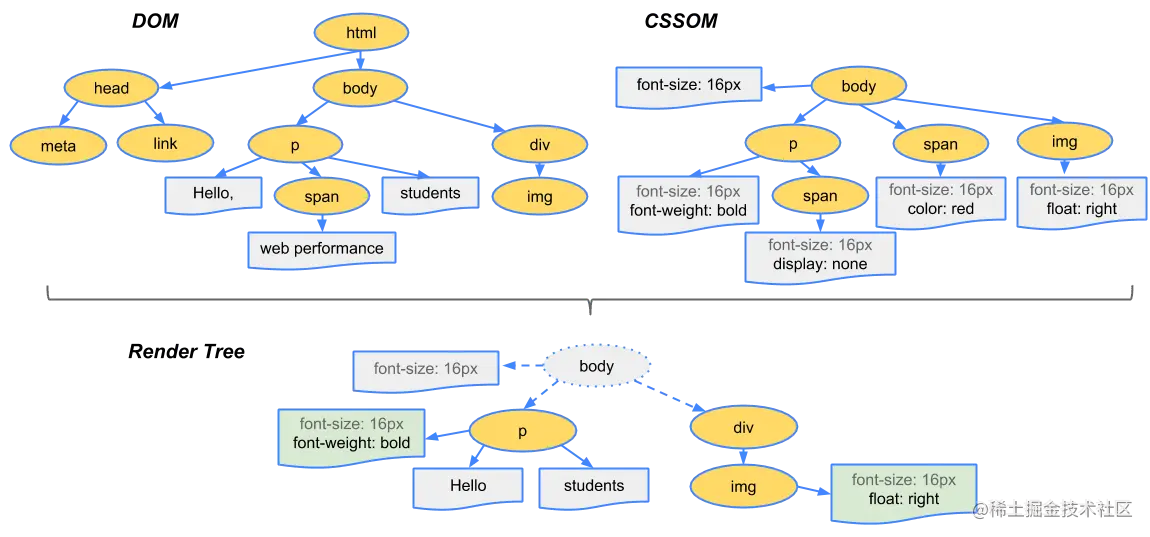

浏览器将 DOM 数和 CSSOM 数合并成“渲染树”,包含页面上所有可见的内容,以及每个节点的所有 CSSOM 样式信息

  • 从 DOM 树的根节点开始遍历每个可见节点
    • 某些节点不可见(例如脚本标记、元标记等--title,meta,link)
    • 某些节点通过 CSS 隐藏,因此在渲染树中也会被忽略(display:none)
  • 对于每个可见节点,为其找到适配的 CSSOM 规则并应用它们

小结

  1. DOM 树和 CSSOM 树合并生成渲染树
  2. 渲染树只包含渲染网页所需的节点(可见节点)

3. 回流与重绘

回流

也有 “布局”,“重排”等叫法

根据生成的渲染树,从渲染树的根节点开始进行遍历,计算每个节点的几何信息(在设备视口内的确切位置和大小)

输出是一个“盒模型”,它会精确地捕获每个元素在视口内的确切位置和尺寸:所有相对测量值都会转换为屏幕上的绝对像素

重绘

也叫 “绘制”或“栅格化”

经过生成的渲染树和回流阶段,得到了所有可见节点具体的几何信息与样式,然后将渲染树的每个节点转换成屏幕上的实际像素

总结

1. 解析HTML-构建DOM

浏览器解析接收到的 HTML ,并构建出 DOM 树

  1. 在网络中传输的内容其实都是0和1这些字节数据。当浏览器接收到这些字节数据以后,会将这些字节数据转换为字符串
  2. 将这些字符串通过词法分析转换为标记(token),这一过程在词法分析中叫做标记化(tokenization)
  3. 标记转换为 Node,根据不同 Node 之前的联系构建为一棵 DOM 树
  4. 在解析 HTML 文件的时候,当遇到 CSS 和 JS 文件,这时候浏览器也会去下载并解析这些文件,此时就会存在阻塞解析/渲染的问题

2. 解析CSS-构建CSSOM

解析样式表,构建出 CSSOM 树

在这一过程中,浏览器会确定下每一个节点的样式是什么(这一过程其实是很消耗资源的,因为样式你可以自行设置给某个节点,也可以通过继承获得),于是会递归 CSSOM 树,然后确定具体的元素到底是什么样式

因此:

  • 尽可能的避免写过于具体的 CSS 选择器
  • 对于 HTML 来说也尽量少的添加无意义标签,保证层级扁平

3. 合并DOM/CSSOM-生成渲染树

生成 DOM 树和 CSSOM 树之后,就会将这两棵树组合为渲染树

渲染树只会包括需要显示的节点和这些节点的样式信息

不显示的节点

  • css:display:nonoe
  • 标签:script,link,meta等等

4. 回流

根据生成的渲染树,从渲染树的根节点开始进行遍历,计算每个节点的几何信息(在设备视口内的确切位置和大小)

5. 重绘

经过生成的渲染树和回流阶段,得到了所有可见节点具体的几何信息与样式,然后将渲染树的每个节点转换成屏幕上的实际像素

参考

原文首发于个人博客,专题系列会整理多篇,与大家一起学习,共同进步,如有错误,还请斧正
