Vue+ECharts 爬坑回忆录@渲染器用Canvas还是SVG

Ada_疯丫头
2,361 阅读5分钟
// package.json
{
  // ...
  "dependencies": {
    // ...
    "echarts": "^4.8.0",
    "vue": "^2.6.10",
    // ...
  },
  // ...
}

Canvas 渲染还是 SVG 渲染

1. 理论梳理

诚如 数据可视化实现方案对比分析 ，浏览器端图表库大多会选择 Canvas 或者 SVG 进行渲染。这两种渲染方式 ECharts 都有支持。

  • Canvas 更适合绘制图形元素数量非常大的图表，也利于实现某些 视觉特效。

    如：热力图、地理坐标系或平行坐标系上的大规模线图或散点图等。

    // 使用 Canvas 渲染器（默认）
var chart = echarts.init(containerDom, null, {renderer: 'canvas'});
// 等价于：
var chart = echarts.init(containerDom);

  • SVG 内存占用更低、渲染性能略高、用户使用浏览器内置的缩放功能时不会模糊。

    使用 Canvas 渲染器和 SVG 渲染器绘制中等数据量的折、柱、饼图，SVG 渲染器相比 Canvas 渲染器在移动端的总体表现更好。但是在另一些数据量较大或者有图表交互动画的场景中，目前的 SVG 渲染器的性能还比不过 Canvas 渲染器。

    // 使用 SVG 渲染器
var chart = echarts.init(containerDom, null, {renderer: 'svg'});

  • 综上所述，选择哪种渲染器，需要根据 软硬件环境、数据量、功能需求 来综合考虑决定。

    • 软硬件环境较好，数据量不大：不必太纠结使用哪种渲染器，二者皆宜；
    • 环境较差，出现性能问题需要优化：通过试验来确定使用哪种渲染器；
      • 须要创建很多 ECharts 实例且浏览器易崩溃：可以使用 SVG 渲染器来进行改善；
      • 数据量很大、较多交互时：可以选用 Canvas 渲染器。
    业务场景(↓) \ ECharts渲染器(→) Canvas SVG
    软硬件环境较好
    数据量不大     		√ √
    软硬件环境较差
    数据量不大     		多ECharts实例
    浏览器易崩溃     		× √
    数据量很大
    交互较多     		√ ×

  • 注意 目前的 SVG 版中，富文本、材质功能尚不支持。

    // src/components/echarts-box/pie-charts/semiring-pie-chart/semiring-chart.vue
// 渲染器使用SVG，富文本无法正确解析
// ...
formatter: () => {
  // return `{a|${this.itemData.num}}{b|${this.showUnit ? '%' : ''}}`;
  return this.itemData.num + (this.showUnit ? '%' : '');
},
// ...

2. 项目分析

简要分析下公司目前的数据大屏情况：

  1. 除了地图模块数据量相对复杂些，其他模块展示的数据量可控；
  2. 项目设置了专门的展厅，页面需要长时间启用，页面时有崩溃现象发生；
  3. 页面投放方式为主机加载后，有场景会涉及需要使用浏览器内置的缩放功能展示。

项目的页面缩放方案参考了 百度云 页面的实现思路，按照固定的宽高比（如： 16:9）来计算出最合适的缩放比进行缩放渲染。

  • 注意 使用原生表格（table）渲染数据，如若表格行（tr）是有背景色的，使用该页面缩放方案即使表格的边框合并在一起（border-collapse: collapse;），表格边框之间的间距（border-spacing）为 0，无边框（border: 0 none;），边框色透明（border-color: transparent;），单元格之间仍可见一条黑线！最终不得不借用无意义的 div 模拟实现表格来兼容。

    黑线bug图

<template>
  <div class="scale-box" :style="{width: cw + 'px', height: ch + 'px'}">
    <div class="scale-container" :style="{transform: 'scale(' + scale + ')', width: width + 'px', height: height + 'px'}">
      <slot></slot>
    </div>
  </div>
</template>

// 容器宽高
let cw = 0;
let ch = 0;

// UI规范宽高
let width = 1920;
let height = 1080;
let scale = 1;

// 可视区宽高比例
let ww = window.innerWidth / this.width;
let wh = window.innerHeight / this.height;

// 计算实际最合适缩放比：以小者为缩放基准，内容不足处留白处理，确保内容展示的完整性。原理同背景图的background-size属性。
scale = ww < wh ? ww : wh;

// 更新容器渲染宽高
cw = this.width * scale
ch = this.height * scale

如此，UI 稿是按照 1920 × 1080 的宽高像素输出，购置的硬件规格也是一个屏幕为 1920 × 1080 像素的宽高尺寸。

  • 如果一个页面在一个硬件屏幕上展示时，无需缩放，展示效果接近输出的 UI 稿。
  • 但实际存在九个硬件屏幕拼接成一个大屏幕来渲染一个页面的场景（此时相当于页面被二次放大了 9 倍。最终，页面元素渲染模糊）。

综上所述，公司该数据大屏项目最终选择的 ECharts 渲染器为 SVG。

3. 有个疑问

关于 ECharts 元素渲染模糊问题，翻看 ECharts文档 有发现一个配置参数：devicePixelRatio（设备像素比，默认取浏览器的值 window.devicePixelRatio）。

试问，开发中是否可以保留使用 Canvas 渲染，通过设置 devicePixelRatio 来解决元素渲染模糊这个问题呢？

em...鉴于时间问题，先记录下验证思路，明天醒来后借用项目页面尝试一波~

  1. 使用 ECharts 默认渲染器（Canvas）；
  2. 设置 devicePixelRatio 为一个较大值，如：9；
  3. 使用浏览器内置的缩放功能查看页面元素渲染结果是否模糊。如果模糊，那存在对应场景的业务代码就只能采用 SVG 渲染模式；如果不模糊，那就可以继续使用 Canvas 渲染啦，只是加多一个 devicePixelRatio 参数值设置而已。
// 验证用代码
var chart = echarts.init(containerDom, null, {devicePixelRatio: 9});

4. 答疑解惑

  1. 默认渲染器，默认设备像素比

    // 默认渲染器，默认设备像素比
var chart = echarts.init(containerDom);

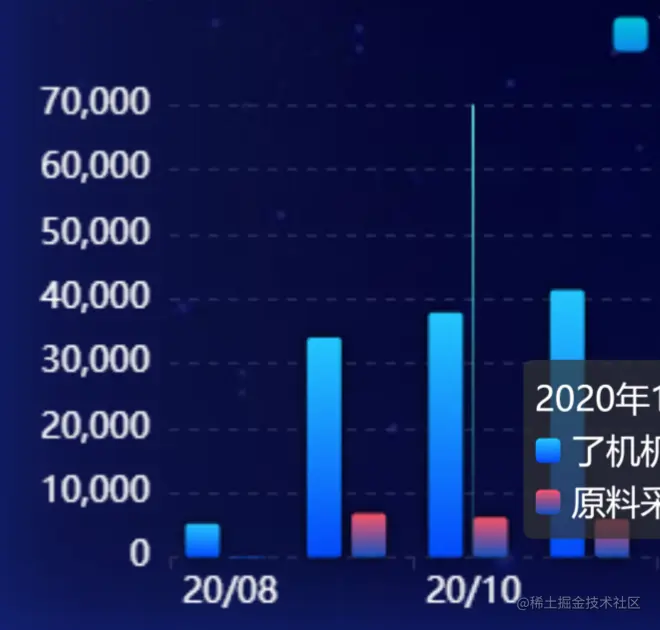

    renderer: 'canvas', devicePixelRadio: 1

  2. 默认渲染器，设备像素比设置为较大值

    // 默认渲染器，设备像素比设置为较大值
var chart = echarts.init(containerDom, null, {devicePixelRatio: 9});

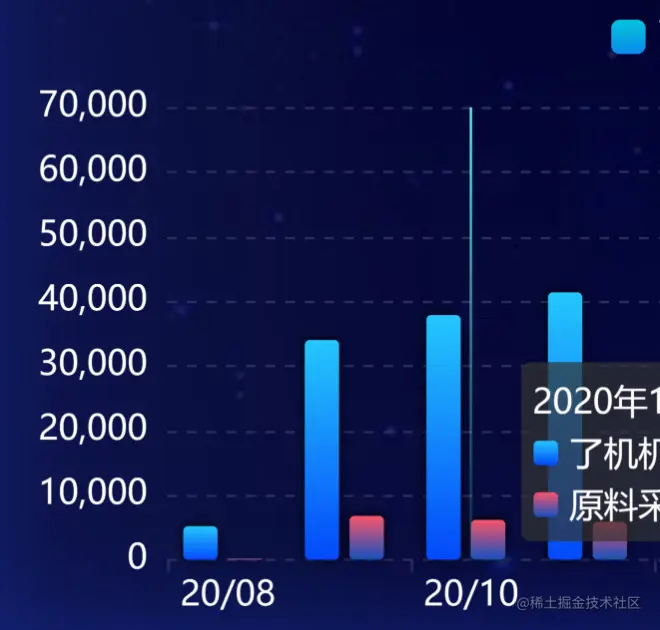

    renderer: 'canvas', devicePixelRadio: 9

  3. svg渲染

    // svg渲染
var chart = echarts.init(containerDom, null, {renderer: 'svg'});

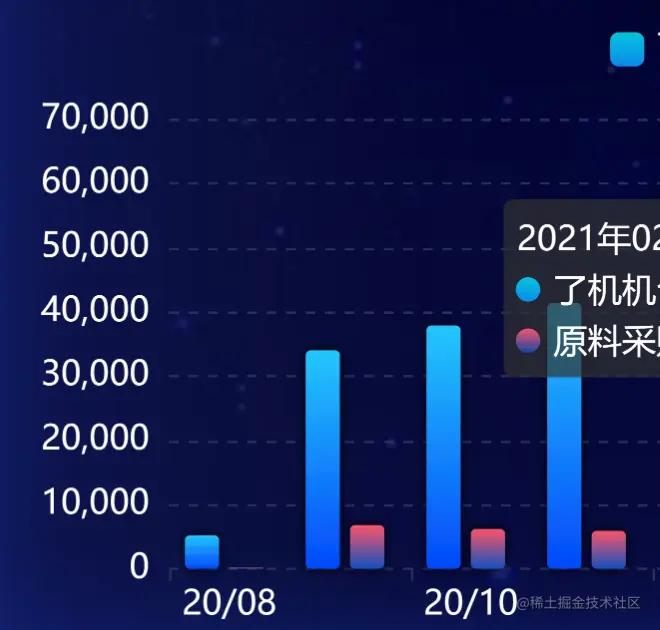

    renderer: 'svg'

测试结果如截图所示。由此说明，如若是单纯考虑浏览器内置的缩放功能的因素，使用 SVG 渲染并不是必须的。而且仔细看会发现，Canvas 渲染的效果更丰富：当前高亮模块的渐变竖线，Canvas 渲染有，而SVG 渲染没有。
