简介

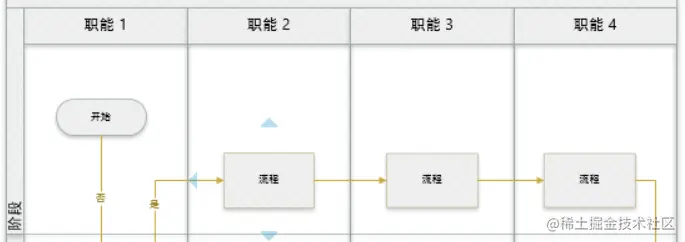

跨职能流程图：可显示进程中各个步骤之间的相互关系，也能显示执行它们的职能单位。跨职能流程图按照分布的方向不同，可以分为水平跨职能流程图和垂直跨职能流程图。当跨职能流程图用于UML的时候，又被叫作泳道图。
除了像普通流程一样显示各个流程步骤与他们之间的关系以外，还能显示执行他们的职能单位，以及展示该流程是如何影响各个不同的职能单位的
为什么使用跨职能流程图
跨职能流程图（泳道图）： 就是涉及多部门，多职能的工作流程图 流程图是描述一个过程的步骤，当这个过程涉及许多不同的人，部门或者功能区域时，很难跟踪每个步骤的负责人，解决此问题的一个有用方法是把流程图分栏，这样也能清晰地了解人物转交的次数，在每一栏的顶部写出负责此栏内过程的人或部门的名字。每执行一个行为时，在此栏描述
两种布局
-

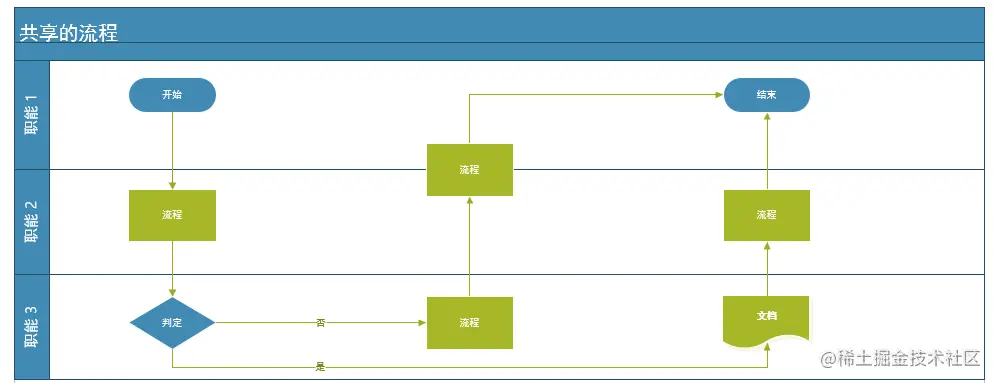

在水平布局中，代表职能单位的带区以水平方式在图表上放置，从而强调进程（原始流程）。
-

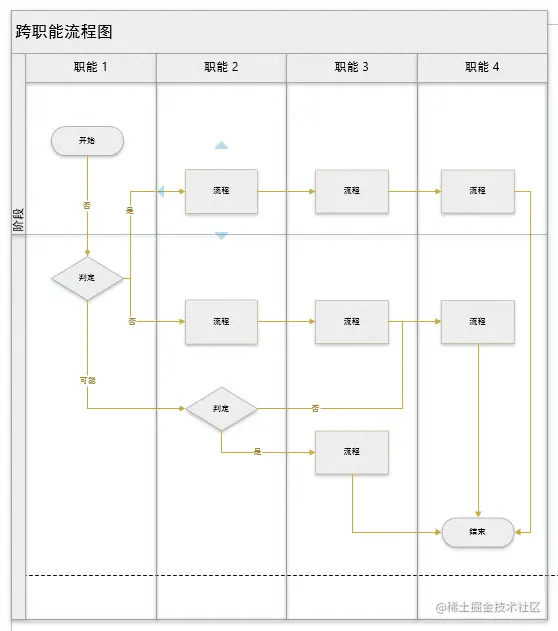

在垂直布局中，代表职能单位的带区在图表中自上而下以垂直方式放置，从而强调职能单位。
组件

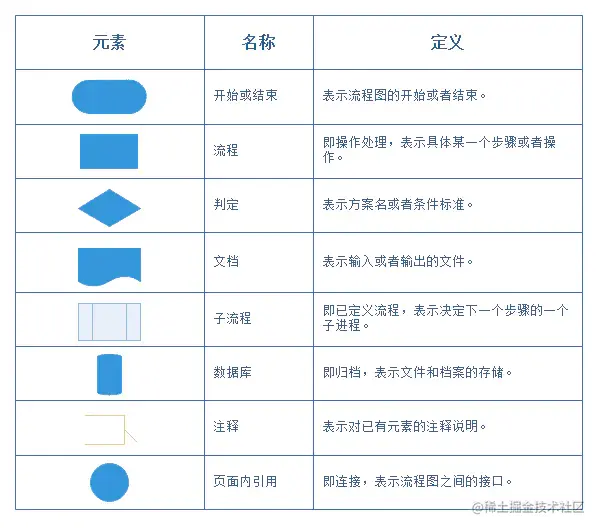

跨职能流程图作为流程图的一种，它可以使用所有流程图的组件与结构： 流程图概念，组件的详解与归纳
同时他自己拥有部分新组件，来体现各个职能部门，与执行阶段
泳道：每一个泳道就代表某一个职能单位
分隔符：分隔符用于分割跨职能流程图内各个流程执行的不同阶段
