入门
基于我们的需求，可以利用echarts库生成丰富多样的图表，我们只需做到如下几步：
- 需要设置好生成echarts的容器，并设置好容器的样式（至少要设置width和height）这样后续才可以显示出来我们绘制的图表。
- 引入echarts
- 基于准备好的容器，初始化echarts实例
- 指定我们想要绘制的图表，并声明图表的配置项和数据
- 利用setOption() ，基于上述声明的配置和数据生成我们想要的图表。
<style>
#main{
width: 600px;
height: 500px;
}
</style>
<!--建立dom 容器-->
<div id="main"></div>
<!--引入echarts-->
<script src="https://lib.baomitu.com/echarts/4.7.0/echarts.min.js"></script>
<script>
/* 基于准备好的dom，初始化echarts实例 */
const chart=echarts.init(document.querySelector('#main'))
/*指定图表的option 配置项和数据
* 这里不需要知道配置项的含义，下一节会详细解释
* */
const option={
xAxis:{
data:['html','css','js']
},
yAxis:{name:'人数'},
series:{
type:'bar',
data:[30,20,40]
}
}
/*使用刚指定的配置项和数据显示图表
* setOption(option)
* */
chart.setOption(option)
</script>
常用配置项及相关参数
配置项option通常是以对象的方式声明，并在对象内声明数据源，最后通过chart.setOption(option)的方式启用配置。下面列举了一些常用的配置项，如标题、坐标轴、图例等，更多的配置项还是需要在遇到项目实际需求的时候查阅官方文档。
图表标题 title
- 主标题：text
- 副标题：subtext
- 位置：left，预设关键字如下
- left 左对齐
- right 右对齐
- center 居中
- 主标题样式：textStyle，其配置项如下，
- 颜色：color
- 字体大小：fontsize
- 可见性：show
- true 可见，默认
- false 不可见
title:{
text:'大前端',
left:'center',
// left:'50%',
// left:50,
subtext:'我们在学习的大前端',
textStyle:{
fontSize:24,
color:'maroon'
},
subtextStyle:{
fontSize:14,
color:'orange'
},
show:false,
// show:true,
}
提示框 tooltip
- trigger 提示框触发方式
- item 图形触发，主要在散点图，饼图等无类目轴的图表中使用
- axis 坐标轴触发，主要在柱状图，折线图等会使用类目轴的图表
- none 什么都不触发
tooltip:{
// trigger:'item',
// trigger:'none',
trigger:'axis',
}
绘图区 grid
绘图区在容器内的边距，通过left right bottom right控制
grid:{
top:80
}
图例 legend
用来显示图例数据源中每一个系列的name值，可以通过left right bottom right控制图例在图表内的边距
legend:{
left:0
}
工具栏 toolbox
- feature{} 工具配置项
- saveAsImage{} 保存为图片
- dataView{} 数据视图工具
- restore{} 配置项还原
- dataZoom{} 数据区域缩放
- magicType{} 动态类型切换
- type[] 动态类型：line 折线图，bar 柱状图，stack 堆叠
toolbox:{
feature:{
saveAsImage:{type:'jpeg'},
dataView:{},
restore:{},
dataZoom:{},
magicType:{
type:['line','bar','stack']
}
}
}
坐标轴
x轴 xAxis
- name 坐标轴名称
- data 类目数据 []
xAxis:{
name:'前端语言',
data:['html','css','js']
}
y轴 yAxis
-
name 坐标轴名称
-
splitNumber 分割段数
-
interval 强制设置坐标轴分割间隔
-
minInterval 坐标轴最小间隔
-
maxInterval 坐标轴最大间隔
yAxis:{
name:'人数',
// splitNumber:10,
// interval:5,
// maxInterval:5,
// minInterval:20
}
系列列表 series
- 列表类型 type
- 系列名 name ：用于提示tooltip，图例legend 筛选，数据更新
- 数据 data []
- 标记点 markPoint {}
- data [] 标记的数据数组
- {type:'max'} 最大值
- {type:'min'} 最小值
- {value:'值',coord:[x,y]} 坐标位
- data [] 标记的数据数组
- 标记线 markLine
- data[] 标记数据
- name 名称
- type 类型 'average', 'min', 'max'
- coord 点位
- data[] 标记数据
series:[
{
name:'学习人数',
type:'bar',
data:[30,20,40],
markPoint:{
data:[
// {type:'max'},
{value:'40',coord:[2,40]},
{type:'min'},
{value:'kkb',coord:[0,30]}
]
},
markLine:{
data:[
[
{coord:[0,0]},
{coord:[2,40]},
]
]
}
},
{
name:'就业人数',
type:'bar',
data:[40,30,50],
markLine:{
data:[
{type:'max'},
{type:'min'},
{type:'average'},
[
{coord:[0,0]},
{coord:[2,50]},
]
]
}
}
]
常用图表
常用图表有很多，如柱形图、折线图、散点图、饼图、K线图等等，因为很多功能都类似，所以建议还是在用到时候查询官网文档，这里不再一一展开，这里只以折线图、饼图和地图三类举例。
折线图
如下是折线图的相关配置，其中关于提示框、坐标轴的配置在这不做赘述。主要还是说一下关于series的配置：
- 首先通过type声明图表类型
- 然后，因为声明的是折线图，因此可以通过smooth设置线条是平滑曲线还是折线
- 通过itemStyle和areaStyle可以设置每一个项目的颜色和透明度
- 每一个数据对应的坐标点，可以用symbol声明该点的标记图形，主要有三类
- echarts内置形状，circle、rect等
- 通过url引入图片作为标记图形：
'image://url' - 使用SVG作为标记图形：
'path://'
<body>
<!--建立dom 容器-->
<div id="main"></div>
<!--引入echarts-->
<script src="https://lib.baomitu.com/echarts/4.7.0/echarts.min.js"></script>
<script>
/*基于准备好的dom，初始化echarts实例*/
const myChart = echarts.init(document.getElementById('main'));
/*图表配置项*/
const option = {
tooltip:{},
xAxis:{
data:['html','css','js','svg'],
boundaryGap:2
},
yAxis:{
axisLabel:{
margin:20
}
},
series:{
type:'line',
data:[30,20,40,100],
smooth:true,
itemStyle:{
color:'#00acec'
},
areaStyle:{
color:'#00acec',
opacity:0.2
},
symbolSize:30,
// symbol:'none',
// symbol:'image://./images/bs.png',
symbol:'path://M30.9,53.2C16.8,53.2,5.3,41.7,5.3,27.6S16.8,2,30.9,2C45,2,56.4,13.5,56.4,27.6S45,53.2,30.9,53.2z M30.9,3.5C17.6,3.5,6.8,14.4,6.8,27.6c0,13.3,10.8,24.1,24.101,24.1C44.2,51.7,55,40.9,55,27.6C54.9,14.4,44.1,3.5,30.9,3.5z M36.9,35.8c0,0.601-0.4,1-0.9,1h-1.3c-0.5,0-0.9-0.399-0.9-1V19.5c0-0.6,0.4-1,0.9-1H36c0.5,0,0.9,0.4,0.9,1V35.8z M27.8,35.8 c0,0.601-0.4,1-0.9,1h-1.3c-0.5,0-0.9-0.399-0.9-1V19.5c0-0.6,0.4-1,0.9-1H27c0.5,0,0.9,0.4,0.9,1L27.8,35.8L27.8,35.8z'}
};
// 使用刚指定的配置项和数据显示图表。
myChart.setOption(option);
</script>
饼图

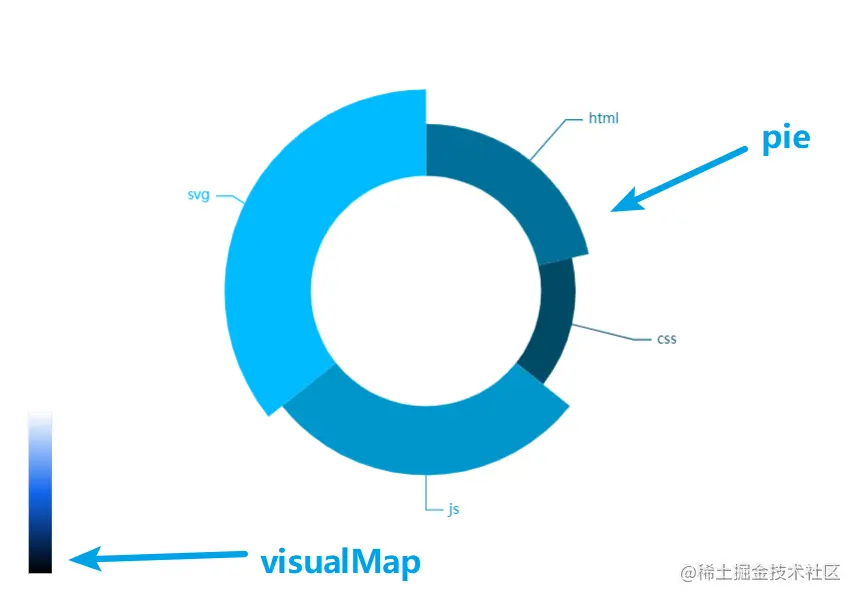

如下是关于饼图的相关配置，这里用到了一个参数visualMap，我觉得很有必要记一下，visualMap是视觉映射组件，用于进行『视觉编码』，也就是将数据映射到视觉元素（视觉通道）。翻译成人话，就是把数据转化成图例，并把图例与图表对应起来。
其中关于visualMap相关的配置在这里稍作解释：
- min 是图例的最小值
- max 是图例的最大是
- inRange 定义在选中范围中的视觉元素
colorLightness:[0,1]前面是最小值，后面是最大值，1代表颜色最深。
<!--建立dom 容器-->
<div id="main"></div>
<!--引入echarts-->
<script src="https://lib.baomitu.com/echarts/4.7.0/echarts.min.js"></script>
<script>
// 基于准备好的dom，初始化echarts实例
const myChart = echarts.init(document.getElementById('main'));
// 指定图表的配置项和数据
const option = {
visualMap:{
min:0,
max:100,
inRange:{
colorLightness:[0,1]
},
show:true
},
/*饼图 pie
* type 图表类型
* roseType 玫瑰图类型
* radius 半径
* area 面积
* radius 半径，[起始半径，结束半径]可生成环形
* itemStyle 项目样式
* color 颜色
* */
series:{
type:'pie',
data:[
{name:'html',value:30},
{name:'css',value:20},
{name:'js',value:40},
{name:'svg',value:50},
],
roseType:'radius',
// roseType:'area',
// radius:'40%',
radius:['40%','70%'],
itemStyle:{
color:'#00acec'
}
},
};
// 使用刚指定的配置项和数据显示图表。
myChart.setOption(option);
</script>
地图
请求json文件生成地图数据源
使用此方式生成地图类图表的时候，需要保证在数据源中声明好地图图表需要的所有必要配置项，如下，需要声明类型、省份名称、边界经纬度等等。
// 数据源示例
"type": "Feature",
"properties": {
"adcode": "120000",
"name": "天津市",
"center": [117.190182, 39.125596],
"centroid": [117.347019, 39.28803],
"childrenNum": 16,
"level": "province",
"parent": { "adcode": 100000 },
"subFeatureIndex": 1,
"acroutes": [100000],
"adchar": null
},
"geometry": {...}
确保数据源没有问题之后，就可以通过fetch或者ajax等数据请求方式，获取到json文件中的数据，然后将其返回结果转换为json字符串，这样就获取到了我们想要的数据。最后，绘制地图类图标也就水到渠成了，只需要在option里面声明好图标类型和地图注册名即可。
<script>
//初始化echarts实例
const myChart = echarts.init(document.getElementById('main'));
/*获取接送文件*/
fetch('./data/China.json') //文件存放在该相对路径下
.then((res) => res.json())
.then(data => {
//通过registerMap把数据源注册成地图注册名，这样之后`China`就代表了来自data的数据
echarts.registerMap('china',data);
//echarts 配置文件
const option = {
title: {
text: '中国地图',
left:'center'
},
/*
* 地图 map
* type 图表类型
* map 地图注册名
* */
series:{
type:'map',
map:'china'
}
};
//基于配置文件显示图表
myChart.setOption(option);
})
</script>
通过geo绘制地图
可见，如果采用上述在项目内存储 json 数据源，当我们要绘制一个详细的地图（比如具体到中国的每一个村庄、每一条乡村小路）的时候，项目中的 json 数据源就会变得非常庞大、冗余。为了解决这个问题，geo组件应运而生，geo.map 属性提供了两种方式，一种是可以直接 script 标签引入的 js 文件，引入后会自动注册地图名字和数据。还有一种是 json 文件，需要通过 ajax 异步加载后手动注册，从而减少项目本身代码的体积。
geo 是地理坐标系组件。地理坐标系组件用于地图的绘制，支持在地理坐标系上绘制散点图、线集。
<script>
const myChart = echarts.init(document.getElementById("main"));
/*获取接送文件*/
fetch("./data/China.json")
.then((res) => res.json())
.then((data) => {
echarts.registerMap("china", data);
const option = {
title: {
text: "中国地图",
left: "center",
textStyle: {
color: "rgba(255,255,255,0.8)",
},
top: 24,
},
geo: {
map: "china", // 引入注册号的地图名字
roam: true, // 开启鼠标缩放和平移漫游
zoom: 1, // 当前视角的缩放比例
itemStyle: { // 默认情况下图形的样式
areaColor: "#004981", // 地图区域的颜色
borderColor: "#029fd4", // 图形的描边颜色
},
emphasis: { // 高亮状态下图形的样式
itemStyle: {
color: "#029fd4",
},
label: {
color: "#fff",
},
},
},
series: [
{
name: "pm2.5",
type: "scatter", // 散点图
coordinateSystem: "geo", // 该系列使用的坐标系: geo地理坐标系
data: [
{
name: "海门",
value: [121.15, 31.89, 9],
},
{
name: "鄂尔多斯",
value: [109.781327, 39.608266, 12],
},
{
name: "招远",
value: [120.38, 37.35, 18],
},
],
/*散点标记的大小
* 1.可以设置成固定的值；
* 2.可以利用回调函数，如下，每一个每一个系列下值的标记大小取决于该数据对 * 象value下的第三个值
*/
symbolSize: function (val) {
return val[2];
},
},
],
};
myChart.setOption(option);
});
</script>
