数据结构与算法----红黑树

简介

红黑树，为了优化排序二叉树极端情况（从小到大或从大到小插入，呈现链状）而衍生出来的另一种结构

基本性质

插入删除等操作基于排序二叉树，因此可以在此基础上，通过插入和删除，利用红黑树特有性质来维护红黑树

特有性质

性质1：每个节点要么是黑色，要么是红色。

性质2：根节点是黑色。

性质3：每个叶子节点（NULL）是黑色（由于数据结构基础特征，实际叶子节点下都会多出来一个NULL节点，当做黑色处理，或者当不存在）。

性质4：每个红色结点的两个子结点一定都是黑色。

性质5：任意一结点到每个叶子结点的路径都包含数量相同的黑结点。

根据性质4也可以的：不会同时存在相连的两个红节点

红黑树与AVL树进行对比

1.AVL树由于严格平衡，查询的时间复杂度要略优于红黑树(查询次数实际很少)

2.红黑树的插入删除比AVL树更便于控制操作

3.红黑树整体性能略优于AVL树（红黑树旋转情况少于AVL树，由于红黑树不是严格平衡，只需局部达到条件）

红黑树节点基本数据结构

typedef struct TreeNode {
    int data;
    int color; //0红色 1黑色
    struct TreeNode *parentNode;
    struct TreeNode *l, *r;
}LSTreeNode;

红黑树节点称呼简介

后面会根据当前关系进行固定称呼

查询

所有二叉排序树的查询过程都是一致的，包括平衡二叉树和红黑树，都是通过二分法向下查询，可以参考二叉排序树的查询

旋转

红黑树每增加或者删除一个元素时，当变色已经不能满足红黑树性质时，只能通过旋转来解决问题

因此旋转是了解插入和删除之前，必须要知道的知识点，可参考上一章二叉树的旋转

红黑树旋转时，由于会涉及到变色问题，这里采用替换式方案进行旋转，后续的旋转，可参考此方案，不用专门处理变色问题

#pragma mark --替换式左旋，右节点作为临时变量，已经交接好父子关系，方便统一使用
void swapLeftRotation(LSTreeNode *parentNode, LSTreeNode *rightNode) {
    int data = parentNode->data;
    parentNode->data = rightNode->data;
    rightNode->data = data;
    parentNode->r = rightNode->r;
    rightNode->r->parentNode = parentNode;
    rightNode->r = rightNode->l;
    rightNode->l = parentNode->l;
    if (parentNode->l) parentNode->l->parentNode = rightNode;
    parentNode->l = rightNode;
}

#pragma mark --替换式右旋，通过左节点作为临时变量，已经交接好父子关系，方便统一使用
void swapRightRotation(LSTreeNode *parentNode, LSTreeNode *leftNode) {
    int data = parentNode->data;
    parentNode->data = leftNode->data;
    leftNode->data = data;
    parentNode->l = leftNode->l;
    leftNode->l->parentNode = parentNode;
    leftNode->l = leftNode->r;
    leftNode->r = parentNode->r;
    if (parentNode->r) parentNode->r->parentNode = leftNode;
    parentNode->r = leftNode;
}

红黑树的插入

根据红黑树的特性，根节点固定黑色暂时不考虑，当插入一个新元素时，若为黑色元素则一定不会满足红黑树的条件，会加大红黑树维护成本，因此插入新节点采用插入红色节点的方式来处理

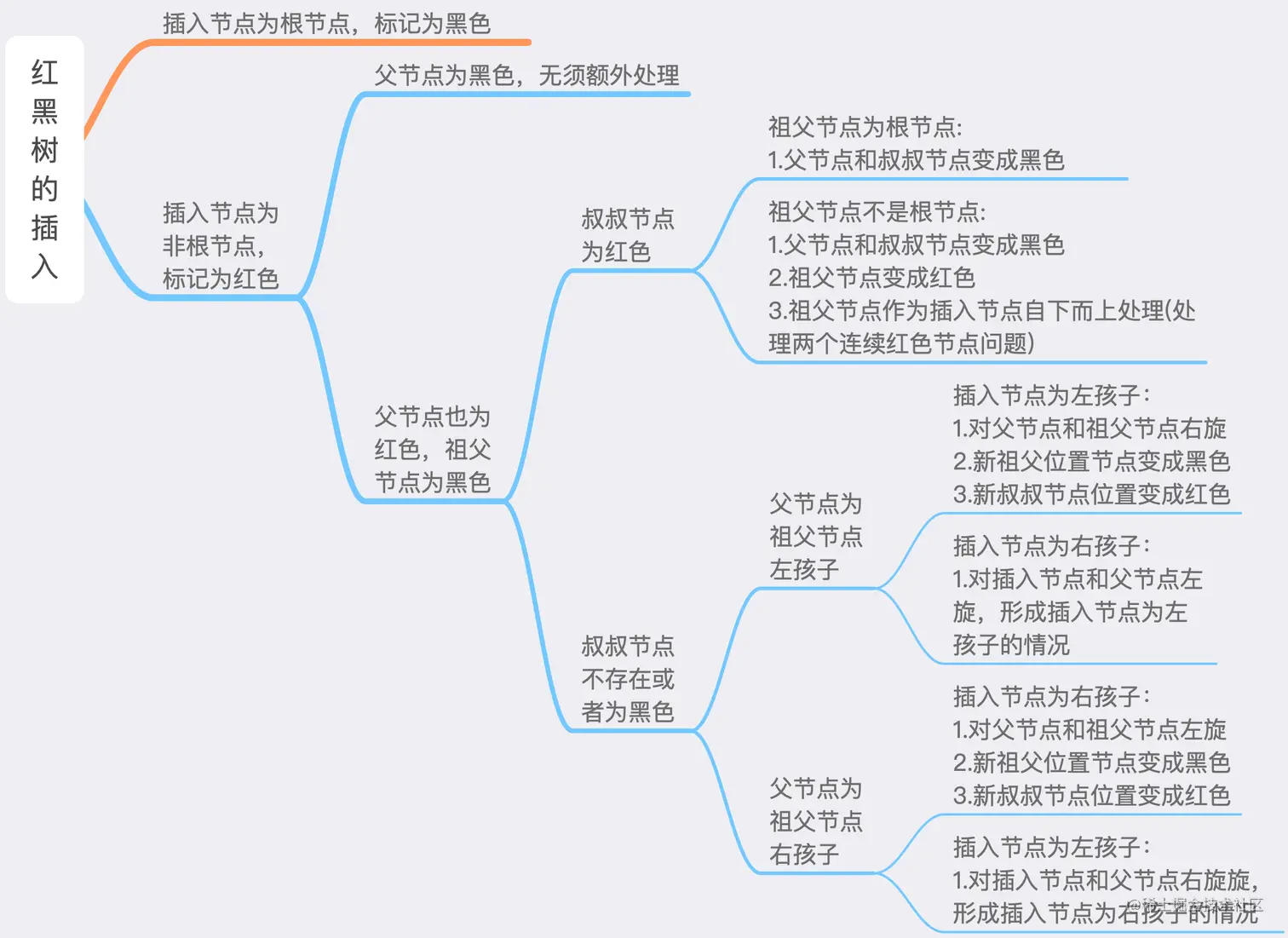

因此当插入一个节点时节点时，会出现如下多种情况：

1.插入节点为根节点

直接插入黑色即可，无须额外处理

2.插入节点为非根节点

为减少额外场景，插入节点标记为红色，此时根据其所处的位置和周围节点情况，会出现不同的处理方案

2.1父节点为黑色

由于插入节点为红色，此时红黑树仍然满足所有性质，不需要额外平衡

如下图所示，插入节点为I

2.2父节点为红色

由于是红黑树，在插入之前节点关系一定是满足红黑树性质的，此时父节点为红色，所以祖父节点一定为黑色方可满足红黑树性质

此时插入了红色节点，其和父节点通通为红色，已经不满足红黑树性质4，且已知条件为：

1.祖父节点黑色

2.父节点红色

3.插入节点红色

因此可以根据叔叔节点和子节点情况进行分类平衡

2.2.1叔叔节点为红色

叔叔节点和父节点一样都为红色情况，为了维持黑节点总数不变，因此，经过一下步骤即可处理：

1.父节点和叔叔节点变成黑色

2.当祖父节点为根节点，满足红黑树性质，直接平衡结束；否则进入步骤3

3.祖父节点变成红色

4.处理祖父节点变成红色，但可能给上级带来的不平衡（出现两个红色节点情况），因此需要将父节点作为红色插入节点，继续向上平衡，重复整个大流程

处理过程发现，碰到祖父节点为根节点的情况，保持黑色不能改变，于此同时，只要两侧同时增加或减少一级黑色节点，仍然满足红黑树条件，因此直接执行步骤1即可

以I1为插入节点，平衡一轮后，将I作为插入节点继续向上平衡，如下图所示

2.2.2叔叔节点为黑色或者为空

叔叔节点为空的情况，说明是最下面一层子树插入，叔叔节点不为空，则为平衡一轮或者多轮（即自下而上平衡过程中存在的情况），部分参考2.2.1的图

如下图所示，分别以S1为插入节点(第三个)和I1为插入节点(第一个)为例，即为叔叔节点为黑色、为空的情况

平衡过程根据插入节点和其父节点位置进行如下平衡

2.2.2.1父节点为祖父左子节点

如果插入节点为父节点右子节点，则需要对插入节点和父节点先进行左旋(正常左旋)，然后会形成插入节点在父节点左侧情况

如下图所示，图1中P1-I1左旋变成与图2一样的结构，因此形成父节点在祖父节点左侧情况，同时右节点为空，同时图3上部分以S1作为插入节点，一样的结构，除了叔叔节点变成了黑色节点

因此处理方案整体如下：

1.将父节点和祖父节点整体右旋(例如图2 S1-P1,图3 G-P，也可以采用前面介绍的替换式右旋方案，不用变色即可解决方案)

2.将新的祖父节点变成黑色，左右节点变成红色

处理后的结果如下图所示，以图2和图3为例：

2.2.2.2父节点为祖父右子节点

此情况与2.2.2.1为对称结构，如果了解了前面的此接对称处理即可

如果插入节点为父节点左子节点，则需要对插入节点和父节点先进行右旋(正常右旋)，然后会形成插入节点在父节点右侧情况

如下图所示，图1中 P1-I1 右旋变成与图2一样的结构(只看颜色结构)，因此形成父节点在祖父节点右侧情况，同时左节点为空，同时图3上部分以S1作为插入节点，一样的结构，除了叔叔节点变成了黑色节点

因此处理方案整体如下：

1.将父节点和祖父节点整体左旋旋(例如图2 S1-P1,图3 G-P，也可以采用前面介绍的替换式左旋方案，不用变色即可解决方案)

2.将新的祖父节点变成黑色，左右节点变成红色

处理后的结果如下图所示，以图2和图3为例：

至此，红黑树的插入完成

插入代码实现

#pragma mark --插入数据节点
//插入新数据，先插入后根据颜色节点关系平衡
LSTreeNode *insertRBTData(LSTreeNode *root, int data) {
    LSTreeNode *node = (LSTreeNode *)malloc(sizeof(LSTreeNode));
    node->parentNode = NULL;
    if (!root) {
        node->color = 1; //没有根节点插入根节点设置成黑色，不需要平衡
        return node;
    }
    LSTreeNode *p = root, *s = NULL;
    while (p) {
        s = p;
        if (p->data == data) {
            p->data = data; //赋予新的值即可，因为真实data可能不为数字，data可能只是一个key，也不需要平衡
            free(node);
            return root;
        }
        if (data < p->data) {
            p = p->l;
        }else {
            p = p->r;
        }
    }
    //除了根节点默认插入的是红色节点
    node->color = 0;
    node->parentNode = s; //设置父节点

    if (data < s->data) {
        s->l = node;
    }else {
        s->r = node;
    }
    return insertRBTNode(root, node); //到这里的插入节点需要进行后续的平衡操作
}

#pragma mark --平衡插入数据节点
//平衡插入的新数据，主要是处理本分支新加入的红节点，内部能消化就消化，不能消化的话，就直接拿着红节点向上接着消化
//主要通过变色旋转来平衡多出来的红色节点
LSTreeNode *insertRBTNode(LSTreeNode *root, LSTreeNode *insertNode) {
    LSTreeNode *parentNode = insertNode->parentNode; //父节点，到这里父节点肯定不为空
    if (parentNode->color == 1) return root; //父节点是黑色直接结束即可
    //祖父节点
    //如果父节点不是根节点，祖父节点也肯定存在，不会走到这里 ，因为无祖父节点的情况走到这个方法的情况只有:父节点为根节点,子节点为自下而上来的红节点不需要平衡，第一步就结束了
    LSTreeNode *grandNode = parentNode->parentNode;
    //到这里父节点一定是红色的，那么祖父节点一定是黑色的
    if (grandNode->l == parentNode) {
        //父节点是祖父节点的左节点
        if (!grandNode->r || grandNode->r->color == 1) {
            //父节点的兄弟节点不存在或者黑色
            if (parentNode->r == insertNode) {
                //当前插入节点是父节点的右节点,直接对父节点左旋, 形成和插入左子节点一样的情况
                swapLeftRotation(parentNode, insertNode);
            }
            //此时父节点和左子节点都为红色,直接右旋变色即可平衡两个连续红色节点问题，
            //这一层的旋转方案不要调用祖父节点的父节点，使用替换值的方式进行旋转，通用处理，避免出现根节点需要特殊处理的问题
            //交换父节点和祖父节点值，子节点和父节点变成了祖父节点的左右子节点
            swapRightRotation(grandNode, parentNode);
            //最后变色,本来就是值和关系交换行程的旋转，子节点和父节点变成了祖父节点的左右子节点，发现此过程节点颜色不需要变发现已经和平衡后一样
        }else {
            //叔叔节点为红色
            //父节点和叔叔节点设置成黑色，祖父节点设置成红色，不增加黑节点情况，通过变色进行平衡，但祖父会变成红色，需要自下而上平衡
            grandNode->l->color = 1;
            grandNode->r->color = 1;
            if (grandNode->parentNode) {
                grandNode->color = 0; //祖父节点不是是根节点变成红色
            }else {
                return root; //祖父节点是根节点就结束
            }
            return insertRBTNode(root, grandNode); //祖父节点变成插入节点自下而上平衡
        }
    }else {
        //父节点是祖父节点的右节点
        if (!grandNode->l || grandNode->l->color == 1) {
            //叔叔节点不存在或者黑色
            if (parentNode->l == insertNode) {
                //当前插入节点是父节点的右节点,直接对父节点右旋, 形成和插入左子节点一样的情况
                swapRightRotation(parentNode, insertNode);
            }
            //此时父节点和右子节点都为红色,直接左旋变色即可平衡两个连续红色节点问题，
            //这一层的旋转方案不要调用祖父节点的父节点，使用替换值的方式进行旋转，通用处理，避免出现根节点需要特殊处理的问题
            //交换父节点和祖父节点值，父节点和子节点变成了祖父节点的左右子节点
            swapLeftRotation(grandNode, parentNode);
            //最后变色,本来就是值和关系交换行程的旋转，父节点和子节点变成了祖父节点的左右子节点，发现此过程节点颜色不需要变发现已经和平衡后一样
        }else {
            //叔叔节点为红色
            //父节点和叔叔节点设置成黑色，祖父节点设置成红色，不增加黑节点情况，通过变色进行平衡，但祖父会变成红色，需要自下而上平衡
            grandNode->l->color = 1;
            grandNode->r->color = 1;
            if (grandNode->parentNode) {
                grandNode->color = 0; //祖父节点不是是根节点变成红色
            }else {
                return root; //祖父节点是根节点就结束
            }
            return insertRBTNode(root, grandNode); //祖父节点变成插入节点自下而上平衡
        }
    }
    return root;
}

红黑树的删除

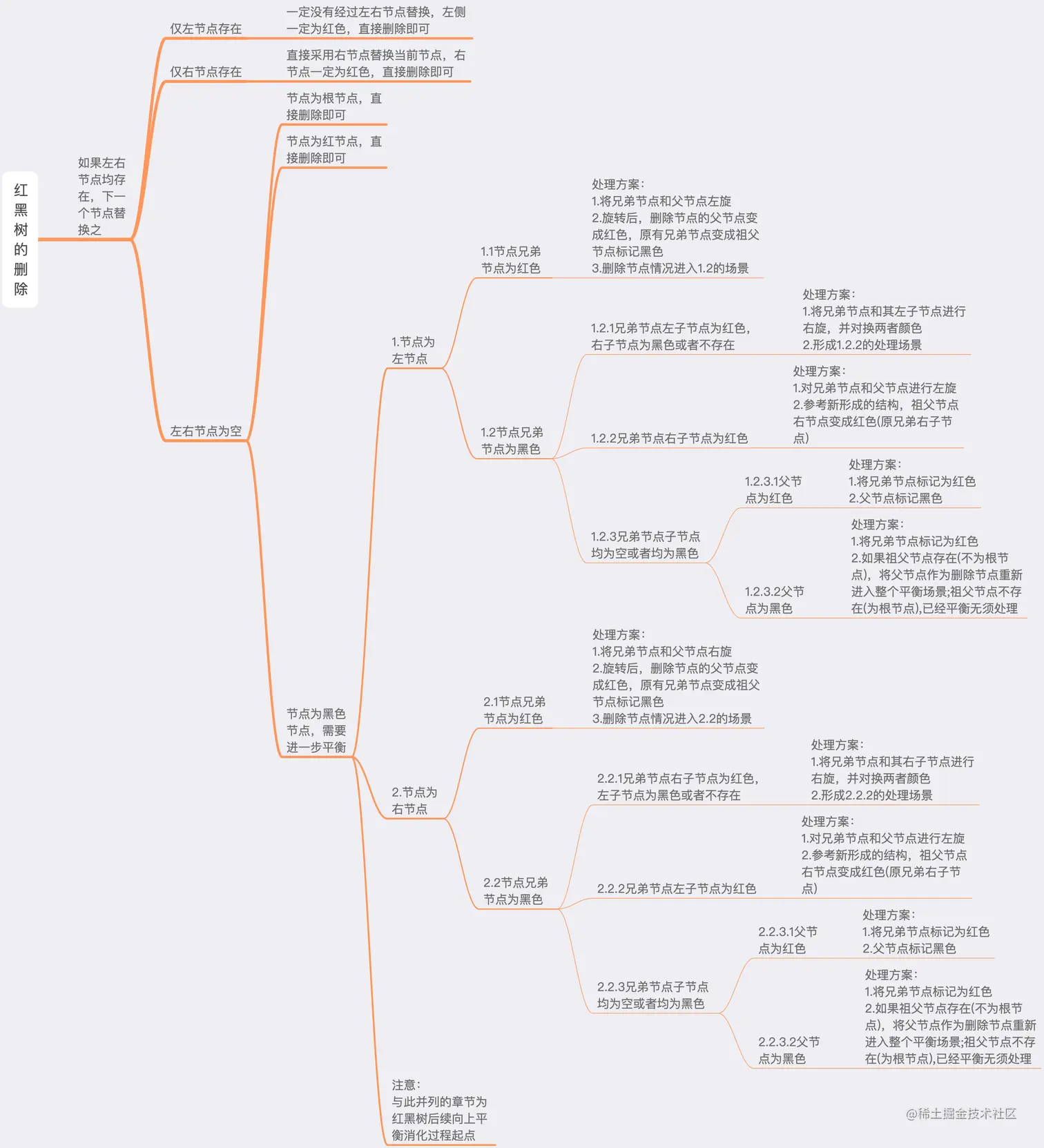

根据红黑树的性质，适当改进二叉树删除过程，然后再平衡，如图所示，红黑树删除步骤经过如下步骤：

按照流程图所示，红黑树删除基本步骤如下：

1.左右节点均存在：按照排序二叉树的步骤，找到逻辑上下一个节点，替换之即可，那么该替换节点最多只能拥有一个右节点的情况，可以后续处理之

2.仅左节点存在：经过步骤1后，左节点仍然存在说明一开始就这样，根据红黑树性质其只有左侧一个红色节点，直接删除即可

3.仅右节点存在：根据红黑树性质，右节点一定为红色，直接使用右节点替换之即可

4.不存在子节点：此情况可能本来就是要删除的无子节点，也可能是替换删除节点为无子节点，且删除有三种情况：

(4.1)此时如果节点为根节点，直接删除即可，成为空树，不存在平衡问题；

(4.2)如果节点为红色，由于无子节点，也直接删除即可，且删除后不影响红黑树平衡；

(4.3)如果节点为黑色，删除后一侧会减少一个黑节点，不满足红黑树性质5，因此需要右侧节点和父节点配合平衡

红黑树平衡步骤：

此过程是经过基本步骤的4.3步骤之后的处理方案：即删除节点为黑色无子节点的平衡方案

由于一侧将缺少一个黑色节点，即将不满足性质5，为了保证黑色节点正常，有以下大体方案：

1.从右侧借出红色节点变黑处理到左侧

2.将父节点由红变黑，兄弟节点由黑变红

3.是左右分支整体减少一个黑色节点，交给上部消化，或者直接到根节点处理

参考删除流程，对如下情况进行处理：

1删除节点为左节点

此时删除节点在父节点左侧，且为黑色，因此需要手段来平衡少掉的那个黑色节点，只能靠父节点和兄弟节点情况来进行平衡

1.1删除节点兄弟节点为红色

根据红黑树性质，父节点为黑色，兄弟子节点均为黑色

此时经过直接旋转和变色已经无法直接处理掉多出的黑色子节点，但可以通过左旋和变色转化成1.2的情形处理

如下图所示，经过了如下步骤：

1.对父节点P和兄弟节点B进行左旋，并交换颜色

2.删除节点周边情况变成1.2的情况(即：兄弟节点变成黑色)

1.2删除节点兄弟节点为黑色

此时兄弟节点为黑色，无法直接推测出孩子和父节点的颜色，需要通过兄弟的孩子节点等情况来处理

1.2.1删除节点的兄弟左子节点为红色，右子节点黑色或者不存在

此场景无法通过旋转直接处理，可以通过旋转,交换颜色，形成和1.2.2一样的场景来处理

如下图所示，经过了如下步骤：

1.对兄弟节点B和其左子节点BL进行右旋，并交换颜色

2.删除节点周边情况变成1.2.2的情况(即：兄弟右子节点为红色)

1.2.2删除节点兄弟右子节点为红色

此时兄弟右子节点为红色，兄弟节点为黑色，直接左旋可以使得左侧多获取一个黑色节点，右侧红色节点标记黑色即可平衡

如下图所示，经过了如下步骤：

1.对父节点P和兄弟节点B进行左旋

2.将父节点P变为黑色，将原兄弟节点的右子节点BR变为黑色

注意：D节点是要删除的节点(或者作为删除节点自下而上平衡的可以忽略)，BL节点可能为空也可能为其他颜色(自下而上平衡可能存在的场景)，总而言之，BL和在B点处享受相同的场景

1.2.3删除节点兄弟子节点均不存在或者均为黑色

第一轮平衡时（如下图第一个）如果兄弟节点全为空，则符合红黑树情况；图二所示，则不符合红黑树场景，实际上，图二出现的兄弟子节点均为黑色场景，应当为图3所示的自下而上平衡过程所出现的情况，即：从D0开始无法平衡，无法平衡时将父节点D在作为删除节点向上平衡

平衡时根据父节点的情况对其进行如下平衡手段，如下图所示：

1.将兄弟节点变为黑色

2.父节点为红色(如下图第二排所示)，父节点变为黑色即可平衡

3.父节点为黑点，已经无法通过变色来处理本机减少的黑色节点问题；但如果父节点已经是根节点，则整体减少一级黑色节点平衡结束；否则，将父节点作为删除节点，来平衡减少的一个黑色节点，自下而上重新开始整个平衡步骤（如下图第一排最后一个所示）

2删除节点为右节点(对称侧)

与1章节对称，此时删除节点在父节点右侧，且为黑色，因此需要手段来平衡少掉的那个黑色节点，只能靠父节点和兄弟节点情况来进行平衡

2.1删除节点兄弟节点为红色

根据红黑树性质，父节点为黑色，兄弟子节点均为黑色

此时经过直接旋转和变色已经无法直接处理掉多出的黑色子节点，但可以通过右旋和变色转化成2.2的情形处理

如下图所示，经过了如下步骤：

1.对父节点P和兄弟节点B进行右旋，并交换颜色

2.删除节点周边情况变成2.2的情况(即：兄弟节点变成黑色)

2.2删除节点兄弟节点为黑色

此时兄弟节点为黑色，无法直接推测出孩子和父节点的颜色，需要通过兄弟的孩子节点等情况来处理

2.2.1删除节点的兄弟右子节点为红色，左子节点黑色或者不存在

此场景无法通过旋转直接处理，可以通过旋转,交换颜色，形成和2.2.2一样的场景来处理

如下图所示，经过了如下步骤：

1.对兄弟节点B和其右子节点BR进行左旋，并交换颜色

2.删除节点周边情况变成2.2.2的情况(即：兄弟左子节点为红色)

2.2.2删除节点兄弟左子节点为红色

此时兄弟右子节点为红色，兄弟节点为黑色，直接右旋可以使得右侧多获取一个黑色节点，左侧红色节点标记黑色即可平衡

如下图所示，经过了如下步骤：

1.对父节点P和兄弟节点B进行右旋

2.将父节点P变为黑色，将原兄弟节点的左子节点BL变为黑色

2.2.3删除节点兄弟子节点均不存在或者均为黑色

第一轮平衡时（如下图第一个）如果兄弟节点全为空，则符合红黑树情况；图二所示，则不符合红黑树场景，实际上，图二出现的兄弟子节点均为黑色场景，应当为图3所示的自下而上平衡过程所出现的情况，即：从D0开始无法平衡，无法平衡时将父节点D在作为删除节点向上平衡

平衡时根据父节点的情况对其进行如下平衡手段，如下图所示：

1.将兄弟节点变为黑色

2.父节点为红色(如下图第二排所示)，父节点变为黑色即可平衡

3.父节点为黑点(如下图第一排所示)，已经无法通过变色来处理本机减少的黑色节点问题；但如果父节点已经是根节点，则整体减少一级黑色节点平衡结束；否则，将父节点作为删除节点，来平衡减少的一个黑色节点，自下而上重新开始整个平衡步骤（如下图第一排最后一个所示）

删除代码实现

#pragma mark --删除
//查找并删除节点
LSTreeNode *deleteRBTData(LSTreeNode *root, int data) {
    if (!root) return NULL;
    LSTreeNode *p = root, *s = NULL;
    while (p) {
        if (p->data == data) break; //找到了要删除的节点
        s = p; //否则s指向当前节点,p接着往下走
        if (p->data > data) {
            p = p->l;
        }else {
            p = p->r;
        }
    }
    if (!p) return root; //没找到要删除的节点
    //p为要删除的节点
    //下面开始，删除红黑树节点
    if (p->r && p->l) {
        //两个节点均存在，那么这次与排序二叉树和AVL树不同，从右分支找出删除节点的后继节点进行替换
        LSTreeNode *q = p; //保存被替换节点用于替换值
        s = p; //s仍然保存父节点
        p = p->r;
        while (p->l) {
            s = p;
            p = p->l;
        }
        //替换节点的值赋值到被替换节点，然后进行统一删除即可
        q->data = p->data;
        //紧接着删除节点p转化为了叶子节点或者是只有一个节点的叶子节点
    }
    //不存在两个子节点的情况了
    if (p->l) {
        //仍然有左节点，那么左节点一定是红节点，且无子节点，p节点为黑色，不然符合红黑树特征
        p->data = p->l->data;
        free(p->l);
        p->l = NULL;
    }else if (p->r) {
        //只存在右节点,那么右节点一定为红色，p是黑色，直接换色平衡即可
        p->data = p->r->data;
        free(p->r);
        p->r = NULL;
    }else {
        //没有子节点
        if (p == root) {
            //根节点
            free(p);
            root = NULL;
        }else {
            //删除节点p，并置空父节点
            if (s->l == p) s->l = NULL;
            else s->r = NULL;

            //由于子节点是黑色，删除后需要平衡
            if (p->color == 1) root = deleteRBTNode(root, s, NULL);

            free(p);
        }
    }
    return root;
}

#pragma mark --平衡删除数据节点
LSTreeNode *deleteRBTNode(LSTreeNode *root, LSTreeNode *parentNode, LSTreeNode *deleteNode) {
    //由于deleteNode少了个黑色的Node节点才需要平衡，所以brotherNode一定存在
    LSTreeNode *brotherNode = parentNode->l == deleteNode ? parentNode->r : parentNode->l;
    //父节点是黑色节点
    //由于deleteNode少了个黑色的Node节点才需要平衡，所以brotherNode的黑色节点至少得有一层
    if (parentNode->l == deleteNode) {
        //删除节点为左节点，兄弟节点是右节点
        if (brotherNode->color == 0) {
            //兄弟节点为红色节点,兄弟左右子节点一定都为黑色节点
            swapLeftRotation(parentNode, brotherNode); //左旋形成兄弟节点为黑节点的情况
            //更新原删除节点的最新父兄节点
            brotherNode = parentNode->l == deleteNode ? parentNode->r : parentNode->l;
            parentNode = deleteNode->parentNode;
        }
        //此时删除节点的兄弟节点为黑色
        if (brotherNode->l && brotherNode->l->color == 0 && (!brotherNode->r || brotherNode->r->color == 1)) {
            //兄弟左节点为红色，右节点为黑色或者不存在，直接右旋变成右节点为红色状态,由于替换式旋转这两个不会变色，则不需要变色
            swapRightRotation(brotherNode, brotherNode->l);
        }
        if (brotherNode->r && brotherNode->r->color == 0) {
            //兄弟节点右节点为红色
            swapLeftRotation(parentNode, brotherNode);
            parentNode->r->color = 1; //新形成的树，原父节点位置右节点变成黑色则平衡完毕
        }else {
            //根据红黑树性质，此时只剩下兄弟节点只剩下都为空或者都为黑色节点情况
            if (parentNode->color == 0) {
                //父节点为红色
                brotherNode->color = 0;
                parentNode->color = 1; //为了逻辑更清晰不提取了
            }else {
                //父节点为黑色
                brotherNode->color = 0; //兄弟节点设置红色
                if (parentNode->parentNode) {
                    //没到根节点向上消化
                    return deleteRBTNode(root, parentNode->parentNode, parentNode);
                }
                //到根节点已经平衡了结束
            }
        }
    }else {
        //删除节点为右节点，兄弟节点是左节点
        if (brotherNode->color == 0) {
            //兄弟节点为红色节点,兄弟左右子节点一定都为黑色节点
            swapRightRotation(parentNode, brotherNode); //右旋形成兄弟节点为黑节点的情况
            //更新原删除节点的最新父兄节点
            brotherNode = parentNode->l == deleteNode ? parentNode->r : parentNode->l;
            parentNode = deleteNode->parentNode;
        }
        //此时删除节点的兄弟节点为黑色
        if (brotherNode->r && brotherNode->r->color == 0 && (!brotherNode->l || brotherNode->l->color == 1)) {
            //兄弟右节点为红色，左节点为黑色或者不存在，直接左旋变成左节点为红色状态,由于替换式旋转这两个不会变色，则不需要变色
            swapLeftRotation(brotherNode, brotherNode->r);
        }
        if (brotherNode->l && brotherNode->l->color == 0) {
            //兄弟节点左节点为红色
            swapRightRotation(parentNode, brotherNode);
            parentNode->l->color = 1; //新形成的树，原父节点位置右节点变成黑色则平衡完毕
        }else {
            //根据红黑树性质，此时只剩下兄弟节点只剩下都为空或者都为黑色节点情况
            if (parentNode->color == 0) {
                //父节点为红色
                brotherNode->color = 0;
                parentNode->color = 1; //为了逻辑更清晰不提取了
            }else {
                //父节点为黑色
                brotherNode->color = 0; //兄弟节点设置红色
                if (parentNode->parentNode) {
                    //没到根节点向上消化
                    deleteRBTNode(root, parentNode->parentNode, parentNode);
                }
                //到根节点已经平衡了结束
            }
        }
    }
    return root;
}
