Flutter事件分发-源码角度解析HitTestBehavior日常开发中是不是碰到过Container的空白区域点击

回顾和结论

上篇在写Flutter事件分发时，漏了个重要的点HitTestBehavior，这期补上

问题以及解决方案

日常开发中是不是碰到过Container的空白区域点击不响应。

// 默认情况下，Row的空白处不响应点击事件，有两个方法
      // 1. 设置behavior为HitTestBehavior.opaque或者translucent
      // 2. Container设置背景色,任意背景色都可以
      GestureDetector(
        behavior: HitTestBehavior.deferToChild,
        child: Container(
          height: 50,
          color: Colors.transparent,
          padding: EdgeInsets.only(left: 5, right: 5),
          alignment: Alignment.center,
          child: Row(
            mainAxisAlignment: MainAxisAlignment.spaceAround,
            children: <Widget>[
              Text(
                "left text",
                style: TextStyle(fontSize: 20),
              ),
              Text(
                "right text",
                style: TextStyle(fontSize: 20),
              ),
            ],
          ),
        ),
        onTap: () {
          print("click");
        },
      ),

运行后截图如下

正常情况下，只有两个文案能响应点击事件，空白处是不响应的

解决方法有两种

GestureDetector的behavior设置为opaque或者translucent才行，
Container设置任意背景色

思考，这是为什么呢？下面会从源码角度结合demo一起解释

源码解析

先看源码的注释

/// How to behave during hit tests.
enum HitTestBehavior {
  /// 事件是否处理取决于自己的孩子
  deferToChild,

  /// Opaque targets can be hit by hit tests, causing them to both receive
  /// events within their bounds and prevent targets visually behind them from
  /// also receiving events.
  ///  这里保留英文的注释，如果用中文翻译下是自己可以命中hitTest，又在视觉上阻止位于其后方的目标也接收事件。
  opaque,

  /// Translucent targets both receive events within their bounds and permit
  /// targets visually behind them to also receive events.
  /// 半透明目标既可以接收其范围内的事件，也可以在视觉上允许目标后面的目标也接收事件。
  translucent,
}

emmm... opaque和translucent的机翻没看懂。。还是看源码

下面是看了源码之后的结论

类型	含义
deferToChild	事件是否消费完全取决于他的儿子
opaque	position在自己的范围内，子类的HitTestSlef只要不被重写，自身就会消费事件
translucent	position在自己的范围内，都会消费事件

补充一点，注释里说的opaque阻止位于其后方的目标也接收事件，translucent可以在视觉上允许目标后面的目标也接收事件,文章的最后会有demo解释。

接下来看源码，从GestureDetector开始

GestureDetector.build方法
 @override
  Widget build(BuildContext context) {
  /// 省略其他不重要的代码..
  /// 核心还是RawGestureDetector，具体可与看开篇里链接的文章
  return RawGestureDetector(
      gestures: gestures,
      behavior: behavior,
      excludeFromSemantics: excludeFromSemantics,
      child: child,
    );
  }

接着看RawGestureDetector

RawGestureDetectorState.build方法
核心还是Listener
@override
  Widget build(BuildContext context) {
  // 核心代码在Listener里，跟着参数behavior走
    Widget result = Listener(
      onPointerDown: _handlePointerDown,
      behavior: widget.behavior ?? _defaultBehavior,
      child: widget.child,
    );

    //这个忽略
    if (!widget.excludeFromSemantics)
      result = _GestureSemantics(
        child: result,
        assignSemantics: _updateSemanticsForRenderObject,
      );
    return result;
  }

链路有点长，看源码引用的顺序 Listener->_PointerListener->RenderPointerListener->RenderProxyBoxWithHitTestBehavior

RenderProxyBoxWithHitTestBehavior源码，代码很少，但逻辑就是在这里了
/// A RenderProxyBox subclass that allows you to customize the
/// hit-testing behavior.
abstract class RenderProxyBoxWithHitTestBehavior extends RenderProxyBox {

  @override
  bool hitTest(BoxHitTestResult result, { Offset position }) {
    bool hitTarget = false;
    // position在自己范围内
    if (size.contains(position)) {
      // 判断孩子和自己是否命中，这是普通逻辑，没什么特别的
      hitTarget =
      hitTestChildren(result, position: position) || hitTestSelf(position);
      // 如果是HitTestBehavior.translucent，强行将自己命中hittest，参与事件消费的队列中，这里hitTestChildren和hitTestSelf的结果就不重要了
      if (hitTarget || behavior == HitTestBehavior.translucent)
        result.add(BoxHitTestEntry(this, position));
    }
    return hitTarget;
  }

 //如果Behavior是opaque，且没有被子类重写，那就是返回true，也即是参与到事件消费的队列中
  @override
  bool hitTestSelf(Offset position) => behavior == HitTestBehavior.opaque;
}

结论就是，当我们用GestureDetector监听事件时，最后都会走到RenderProxyBoxWithHitTestBehavior里，只要behavio是opaque或translucent都会将自己加入到事件消费的队列。

到这里可以回答第一个问题了

GestureDetector的behavior设置为opaque或者translucent，空白处可以响应点击事件

behavior默认是HitTestBehavior.deferToChild，当点击空白处时

hitTestChildren(result, position: position)返回false

hitTestSelf(hitTestSelf) 也返回false

当设置为opaque或translucent的任意一个，都能解决。

引申思考，为什么点击Text就能响应呢？当作作业吧~

接下来看第二个问题，为什么Container设置任意背景色就可以响应点击事件？答案还是在源码里

先看Container源码

@override
  Widget build(BuildContext context) {
    Widget current = child;
    // 省略其他代码...
    if (color != null)
      current = ColoredBox(color: color, child: current);
      return current;
     // 省略其他代码...
  }

Container其实是个StateLessWidget，它本身并没有RenderObject对应，可以理解为是个配置项，真实渲染的render是其他配置引进的，比如color对应的ColoredBox

ColoredBox->_RenderColoredBox

// 一眼就看到了，强制设置为opaque了，答案和第一个问题一样了
class _RenderColoredBox extends RenderProxyBoxWithHitTestBehavior {
  _RenderColoredBox({@required Color color})
    : _color = color,
     //看这里
      super(behavior: HitTestBehavior.opaque);

}

至此，第二个问题也回答完了

Container设置任意背景色，可以响应点击事件

因为设置了color后，返回的widget里包含了ColoredBox，ColoredBox对应的RenderObject是_RenderColoredBox，_RenderColoredBox继承自RenderProxyBoxWithHitTestBehavior并强制指定了behavior是HitTestBehavior.opaque。

translucent和opaque的区别

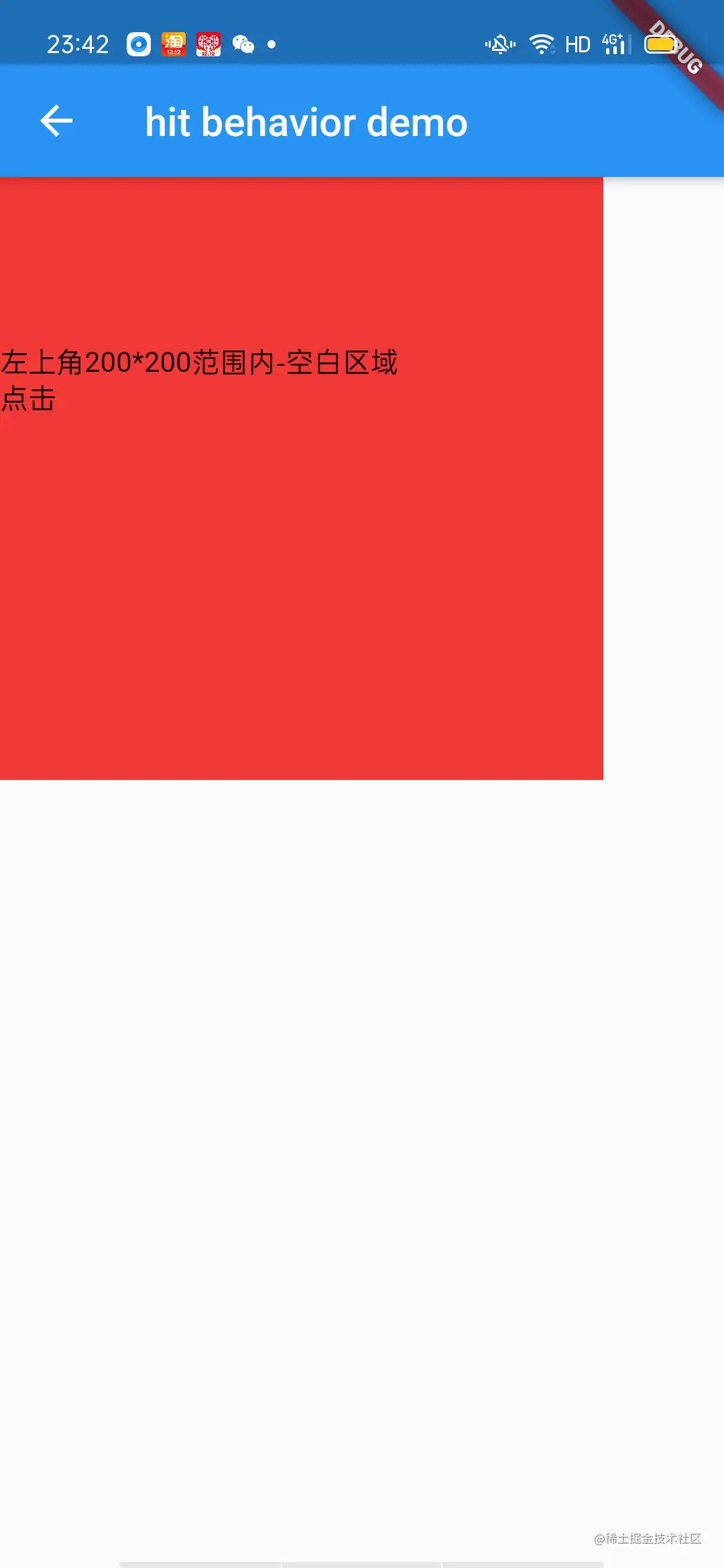

最后再补充一个demo，解释translucent和opaque的区别

return Stack(
      children: <Widget>[
        Listener(
          child: ConstrainedBox(
            constraints: BoxConstraints.tight(Size(300.0, 300.0)),
            child: DecoratedBox(decoration: BoxDecoration(color: Colors.red)),
          ),
          onPointerDown: (event) => print("first child"),
        ),
        Listener(
          child: ConstrainedBox(
            constraints: BoxConstraints.tight(Size(200.0, 200.0)),
            child: Center(child: Text("左上角200*200范围内-空白区域点击")),
          ),
          onPointerDown: (event) => print("second child"),
          //放开此行注释后，单词点击 first ,second都会响应，HitTestBehavior.opaque是不行的
          // behavior: HitTestBehavior.translucent,
        )
      ],
    );

当点击左上角，非文本区域时，只会响应first child，当把这句代码注释打开

// behavior: HitTestBehavior.translucent,

会先输出second child，再输出first child。原因还是在RenderProxyBoxWithHitTestBehavior的hitTest方法

@override
  bool hitTest(BoxHitTestResult result, { Offset position }) {
    bool hitTarget = false;
    if (size.contains(position)) {
      hitTarget = hitTestChildren(result, position: position) || hitTestSelf(position);
      //如果是translucent，尽快自身加入了命中测试队列，但返回的结果还是false，
      //但如果是opaque，孩子不重写hitTestSelf，那hitTarget肯定就是true了
      if (hitTarget || behavior == HitTestBehavior.translucent)
        result.add(BoxHitTestEntry(this, position));
    }
    return hitTarget;
  }

对于Stack来说，对应的Render是RenderStack

RenderStack hitTestChildren
 @override
  bool hitTestChildren(BoxHitTestResult result, { Offset position }) {
    return defaultHitTestChildren(result, position: position);
  }

最终走到了RenderBoxContainerDefaultsMixin的defaultHitTestChildren

  bool defaultHitTestChildren(BoxHitTestResult result, { Offset position }) {
    // The x, y parameters have the top left of the node's box as the origin.
    // 从最上层的孩子开始遍历
    ChildType child = lastChild;
    while (child != null) {
      final ParentDataType childParentData = child.parentData as ParentDataType;
      final bool isHit = result.addWithPaintOffset(
        offset: childParentData.offset,
        position: position,
        hitTest: (BoxHitTestResult result, Offset transformed) {
          assert(transformed == position - childParentData.offset);
          return child.hitTest(result, position: transformed);
        },
      );
      // 第一个命中，就直接返回了，后续的孩子不再执行命中测试，所以translucent能透传，因为被它修饰的Listener,返回的结果是false
      if (isHit)
        return true;
      child = childParentData.previousSibling;
    }
    return false;
  }

至此，所有的分析都结束了，从这篇文章中，我们知道了Container的空白区域点击不响应的问题，以及HitTestBehavior.translucent和HitTestBehavior.opaque的真正区别
