小宋说：在进行图片数据处理时，经常会用到图片 Reszie 的操作。由于是基于 OpenCV 的 Resize 接口，所以并不了解内部原理，所以这篇文章将详细讲解一下具体操作与原理。

1 OpenCV 中 Reszie 使用

1.1 Resize 接口

OpenCV 支持不同的编程语言，下面是对不同语言 Resize 的操作：

C++:

void resize(InputArray src, OutputArray dst, Size dsize, double fx=0, double fy=0, int interpolation=INTER_LINEAR)

Python:

cv2.resize(src, dsize[, dst[, fx[, fy[, interpolation]]]]) -> dst

C:

void cvResize(const CvArr* src, CvArr* dst, int interpolation=CV_INTER_LINEAR)

1.2 参数说明：

src - 原图

dst - 目标图像。当参数 dsize 不为 0 时，dst 的大小为 size；否则，它的大小需要根据 src 的大小，参数 fx 和 fy 决定。dst 的类型（type）和 src 图像相同

dsize - 目标图像大小。当 dsize 为 0 时，它可以通过以下公式计算得出：

所以，参数 dsize 和参数 (fx, fy) 不能够同时为 0。

fx - 水平轴上的比例因子。当它为 0 时，计算公式如下：

fy - 垂直轴上的比例因子。当它为 0 时，计算公式如下:

interpolation - 插值方法

2 OpenCV 中 Reszie 原理

2.1 插值方法介绍

插值方法。共有 5 种：

１）INTER_NEAREST - 最近邻插值法

２）INTER_LINEAR - 双线性插值法（默认）

３）INTER_AREA - 基于局部像素的重采样（resampling using pixel area relation）。对于图像抽取（image decimation）来说，这可能是一个更好的方法。但如果是放大图像时，它和最近邻法的效果类似。

４）INTER_CUBIC - 基于 4x4 像素邻域的 3 次插值法

５）INTER_LANCZOS4 - 基于 8x8 像素邻域的 Lanczos 插值

2.2 插值原理详解

这里以常用的双线性插值法为例详细介绍：

双线性插值，又称为双线性内插。在数学上，双线性插值是有两个变量的插值函数的线性插值扩展，其核心思想是在两个方向分别进行一次线性插值。

搞懂双线性之前需要先单线性插值法：

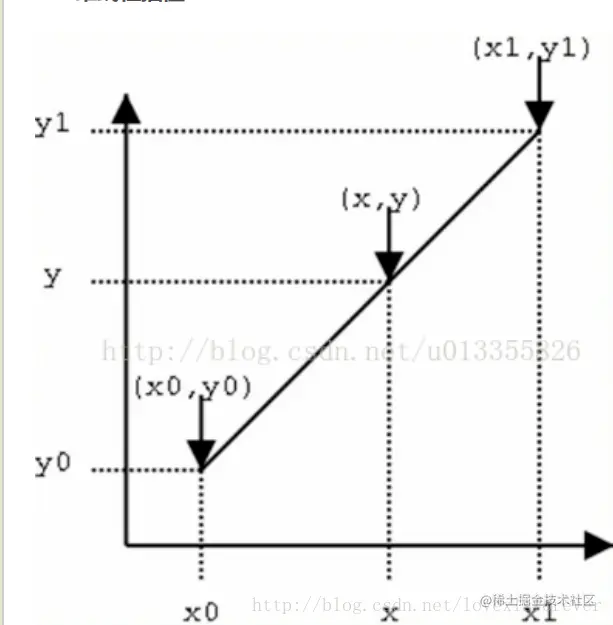

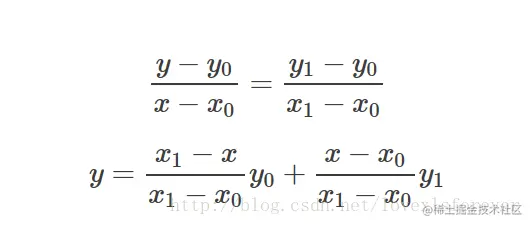

已知数据 (x0, y0) 与 (x1, y1)，要计算 [x0, x1] 区间内某一位置 x 在直线上的 y 值。

其实就是用 x 和 x0，x1 的距离作为一个权重，用于 y0 和 y1 的加权。

小宋说：其实这个操作也很直观，线性就是离哪个点近结果就趋近于哪点，这就是所谓的加权操作。双线性插值本质上就是在两个方向上做线性插值。

双线性插值

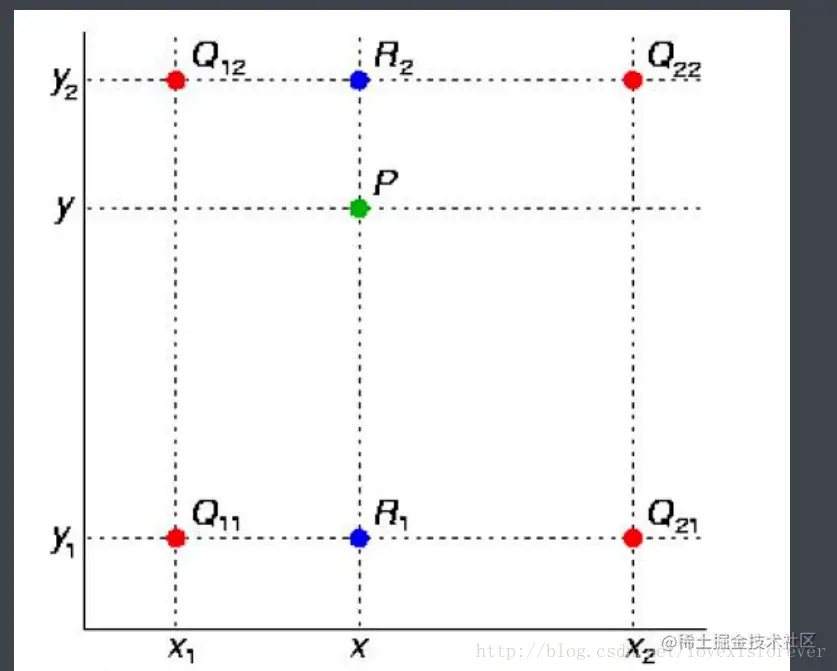

在数学上，双线性插值是有两个变量的插值函数的线性插值扩展，其核心思想是在两个方向分别进行一次线性插值。见下图：

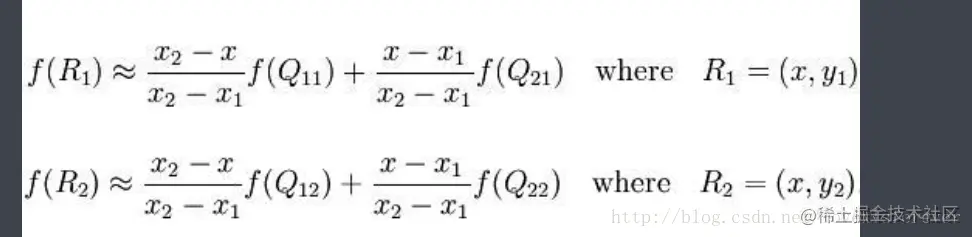

假如我们想得到未知函数 f 在点 P = (x, y) 的值，假设我们已知函数 f 在 Q11 = (x1, y1)、Q12 = (x1, y2), Q21 = (x2, y1) 以及 Q22 = (x2, y2) 四个点的值。最常见的情况，f 就是一个像素点的像素值。首先在 x 方向进行线性插值，得到

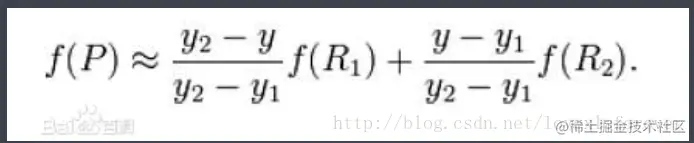

然后在 y 方向进行线性插值，得到

综合起来就是双线性插值最后的结果：

2.3 双线性插值代码实现

由相邻的四像素 (2*2) 计算得出，公式如下：

代码实现基于 C++，如下：

    cv::Mat matSrc, matDst1, matDst2;
	matSrc = cv::imread("lena.jpg", 2 | 4);
	matDst1 = cv::Mat(cv::Size(800, 1000), matSrc.type(), cv::Scalar::all(0));
	matDst2 = cv::Mat(matDst1.size(), matSrc.type(), cv::Scalar::all(0));
double scale_x = (double)matSrc.cols / matDst1.cols;
double scale_y = (double)matSrc.rows / matDst1.rows;
    uchar* dataDst = matDst1.data;
int stepDst = matDst1.step;
	uchar* dataSrc = matSrc.data;
int stepSrc = matSrc.step;
int iWidthSrc = matSrc.cols;
int iHiehgtSrc = matSrc.rows;
for (int j = 0; j < matDst1.rows; ++j)
float fy = (float)((j + 0.5) * scale_y - 0.5);
		sy = std::min(sy, iHiehgtSrc - 2);
		cbufy[0] = cv::saturate_cast<short>((1.f - fy) * 2048);
		cbufy[1] = 2048 - cbufy[0];
for (int i = 0; i < matDst1.cols; ++i)
float fx = (float)((i + 0.5) * scale_x - 0.5);
if (sx >= iWidthSrc - 1) {
				fx = 0, sx = iWidthSrc - 2;
			cbufx[0] = cv::saturate_cast<short>((1.f - fx) * 2048);
			cbufx[1] = 2048 - cbufx[0];
for (int k = 0; k < matSrc.channels(); ++k)
				*(dataDst+ j*stepDst + 3*i + k) = (*(dataSrc + sy*stepSrc + 3*sx + k) * cbufx[0] * cbufy[0] +
					*(dataSrc + (sy+1)*stepSrc + 3*sx + k) * cbufx[0] * cbufy[1] +
					*(dataSrc + sy*stepSrc + 3*(sx+1) + k) * cbufx[1] * cbufy[0] +
					*(dataSrc + (sy+1)*stepSrc + 3*(sx+1) + k) * cbufx[1] * cbufy[1]) >> 22;
	cv::imwrite("linear_1.jpg", matDst1);
	cv::resize(matSrc, matDst2, matDst1.size(), 0, 0, 1);
	cv::imwrite("linear_2.jpg", mat);

3 使用 Reszie 注意事项：

  1. dsize 和 fx/fy 不能同时为 0，要么你就指定好 dsize 的值，让 fx 和 fy 空置直接使用默认值，就像
    resize(img, imgDst, Size(30,30));
    要么你就让 dsize 为 0，指定好 fx 和 fy 的值，比如 fx=fy=0.5，那么就相当于把原图两个方向缩小一倍！
  2. 至于最后的插值方法，正常情况下使用默认的双线性插值就够用了。
    几种常用方法的效率是：最邻近插值 > 双线性插值 > 双立方插值 > Lanczos 插值；
    但是效率和效果成反比，所以根据自己的情况酌情使用。
  3. 正常情况下，在使用之前 dst 图像的大小和类型都是不知道的，类型从 src 图像继承而来，大小也是从原图像根据参数计算出来。但是如果你事先已经指定好 dst 图像的大小，那么你可以通过下面这种方式来调用函数：resize(src, dst, dst.size(), 0, 0, interpolation);
