从手写字符匹配开始，简要解释局部仿射变换(local affine transformation)
FesianXu 2020/09/07 at UESTC
前言
最近笔者看论文[1]的时候发现有个术语local affine transformation，也就是所谓的局部仿射变换，仿射变换笔者之前有过研究[2]，还算是比较清楚，但是谈到什么是“局部”仿射变换，就没有头绪了。后面笔者查找资料[3]后，终于有所了解，因此简要笔记与此，希望对大家有所帮助。如有谬误，请联系指出，转载请联系作者并注明出处 。
∇ \nabla ∇
e-mail : FesianXu@gmail.com
QQ : 973926198
github: github.com/FesianXu
知乎专栏 : 计算机视觉/计算机图形理论与应用
微信公众号 ：
注意：本文为了描述局部仿射变换的应用场景，会介绍一下手写字符匹配，如果需要快速了解局部仿射变换，请直接跳到最后两章。
回顾仿射变换
我们之前在博文[2,4]中谈到过仿射变换，简单来说就是仿射变换是几何图形之间保持平行线，共线性的一种线性变换，在二维情况下，我们用齐次坐标系[4]可以表示为：
T A = [ a 11 a 12 a 13 a 21 a 22 a 23 0 0 1 ] ∈ R 3 × 3 [ X ′ Y ′ 1 ] = T A [ X Y 1 ] (1.1) \begin{aligned}
\mathbf{T}_{\mathrm{A}} &=
\left[
\begin{matrix}
a_{11} & a_{12} & a_{13} \\
a_{21} & a_{22} & a_{23} \\
0 & 0 & 1
\end{matrix}
\right] \in \mathbb{R}^{3 \times 3} \\
\left[
\begin{matrix}
\mathrm{X}^{\prime} \\
\mathrm{Y}^{\prime} \\
1
\end{matrix}
\right] &=
\mathbf{T}_{\mathrm{A}}
\left[
\begin{matrix}
\mathrm{X} \\
\mathrm{Y} \\
1
\end{matrix}
\right]
\end{aligned}
\tag{1.1} T A ⎣ ⎡ X ′ Y ′ 1 ⎦ ⎤ = ⎣ ⎡ a 11 a 21 0 a 12 a 22 0 a 13 a 23 1 ⎦ ⎤ ∈ R 3 × 3 = T A ⎣ ⎡ X Y 1 ⎦ ⎤ ( 1.1 ) 其中满足约束：
d e t ( [ a 11 a 12 a 21 a 22 ] ) ≠ 0 (1.2) \mathrm{det}(
\left[
\begin{matrix}
a_{11} & a_{12} \\
a_{21} & a_{22}
\end{matrix}
\right]
) \neq 0
\tag{1.2} det ( [ a 11 a 21 a 12 a 22 ] ) = 0 ( 1.2 ) 一般来说，仿射变换包括了 旋转，平移，切变，尺度放缩等基本几何操作 [4]。当然，一般我们提到仿射变换时，都默认是全局的仿射变换（global affine transformation）。
手写字符匹配
在说到局部仿射变换之前，我们先提一下手写字符匹配这个应用场景，在这个场景里面，局部仿射变换有着其作用之地。对于某个手写字符，比如“大”字，我们可以设置一个标准的参考字符，我们分别用R , S R,S R , S
R = ( r ⃗ 1 , ⋯ , r ⃗ i , ⋯ , r ⃗ K ) S = ( r ⃗ 1 , ⋯ , r ⃗ j , ⋯ , r ⃗ K ′ ) (2.1) \begin{aligned}
R &= (\vec{r}_1,\cdots,\vec{r}_i,\cdots,\vec{r}_K) \\
S &= (\vec{r}_1,\cdots,\vec{r}_j,\cdots,\vec{r}_{K^{\prime}})
\end{aligned}
\tag{2.1} R S = ( r 1 , ⋯ , r i , ⋯ , r K ) = ( r 1 , ⋯ , r j , ⋯ , r K ′ ) ( 2.1 ) 其中K , K ′ K,K^{\prime} K , K ′
min Γ ∑ i = 1 K ∣ s Γ ( i ) ⃗ − r i ⃗ ∣ (2.2) \min_{\Gamma} \sum_{i=1}^{K}|\vec{s_{\Gamma(i)}}-\vec{r_{i}}|
\tag{2.2} Γ min i = 1 ∑ K ∣ s Γ ( i ) − r i ∣ ( 2.2 ) 其中Γ ( i ) \Gamma(i) Γ ( i ) R R R S S S Γ ( i ) → j \Gamma(i) \rightarrow j Γ ( i ) → j K = K ′ K = K^{\prime} K = K ′ Γ ( i ) \Gamma(i) Γ ( i )
min ∑ i = 1 K ∣ s i ⃗ − r i ⃗ ∣ (2.3) \min \sum_{i=1}^{K}|\vec{s_i}-\vec{r_{i}}|
\tag{2.3} min i = 1 ∑ K ∣ s i − r i ∣ ( 2.3 ) 此时变形向量可以表示为：
d ⃗ i = s ⃗ i − r ⃗ i , i ∈ [ 1 , K ] (2.4) \vec{d}_{i} = \vec{s}_i-\vec{r}_i, i \in [1,K]
\tag{2.4} d i = s i − r i , i ∈ [ 1 , K ] ( 2.4 )

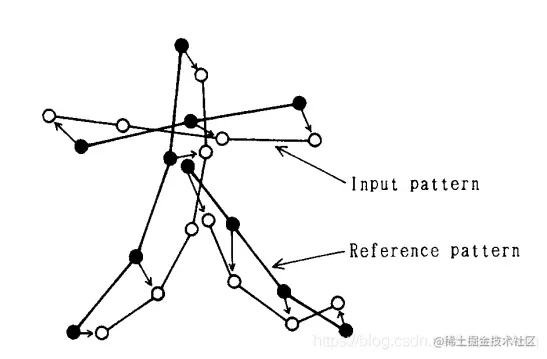

Fig 2.1 “大”字的参考字符和输入字符之间存在一定的匹配关系，当然，这两类字符的特征点数不一定一致，但是可以进行特定的采样使得其特征点数一致。
注意到一种现象，在式子(2.3)中其实考虑的是每个点之间的匹配关系，我们称之为全局匹配关系，而在手写字体和参考字体的真实匹配过程中，其实可能存在局部的匹配关系，即是某些部分的匹配比较接近，而某些部分的匹配不够接近，如果把这两个结果一起优化（即是全局），则优化过程可能对局部优化较好的结果产生不好的影响。为了避免全局信息对局部信息产生影响，此时需要考虑局部的匹配结果优化。
局部仿射变换
我们假设输入的字符特征点可以用参考字符特征点的仿射变换表示，那么有：
s ⃗ i = A i r ⃗ i + ϵ ⃗ i , i ∈ [ 1 , K ] (3.1) \vec{s}_i = \mathbf{A}_i\vec{r}_i+\vec{\epsilon}_i, i \in [1,K]
\tag{3.1} s i = A i r i + ϵ i , i ∈ [ 1 , K ] ( 3.1 ) 其中A i ∈ R 3 × 3 \mathbf{A}_i \in \mathbb{R}^{3 \times 3} A i ∈ R 3 × 3 ϵ ⃗ i \vec{\epsilon}_i ϵ i i i i A i \mathbf{A}_i A i
可知对于j ≠ i j \neq i j = i
s ⃗ j = A j r ⃗ j + ϵ ⃗ j , j ∈ [ 1 , K ] , i ≠ j (3.2) \vec{s}_j = \mathbf{A}_j\vec{r}_j+\vec{\epsilon}_j, j \in [1,K], i \neq j
\tag{3.2} s j = A j r j + ϵ j , j ∈ [ 1 , K ] , i = j ( 3.2 ) 那么为了优化得到第i i i
Ψ i = ∑ j = 1 K ω i j ∣ ∣ ϵ ⃗ j ∣ ∣ 2 = ∑ j = 1 K ω i j ∣ ∣ s ⃗ j − A j r ⃗ j ∣ ∣ 2 (3.3) \begin{aligned}
\Psi_{i} &= \sum_{j=1}^{K} \omega_{ij}||\vec{\epsilon}_j||^2 \\
&= \sum_{j=1}^K \omega_{ij}||\vec{s}_j-\mathbf{A}_j\vec{r}_j||^2
\end{aligned}
\tag{3.3} Ψ i = j = 1 ∑ K ω ij ∣∣ ϵ j ∣ ∣ 2 = j = 1 ∑ K ω ij ∣∣ s j − A j r j ∣ ∣ 2 ( 3.3 ) 有最优化过程：
min A i Ψ i (3.4) \min_{\mathbf{A}_i} \Psi_{i}
\tag{3.4} A i min Ψ i ( 3.4 ) 我们发现，该优化过程需要考虑全局的特征点之间的仿射关系，而这个考虑关联的程度由权重系数ω i j \omega_{ij} ω ij i i i j j j
ω i j = exp ( − ∣ ∣ r ⃗ i − r ⃗ j ∣ ∣ 2 / θ 2 ) (3.5) \omega_{ij} = \exp(-||\vec{r}_i-\vec{r}_j||^2 / \theta^2)
\tag{3.5} ω ij = exp ( − ∣∣ r i − r j ∣ ∣ 2 / θ 2 ) ( 3.5 ) 我们称θ \theta θ

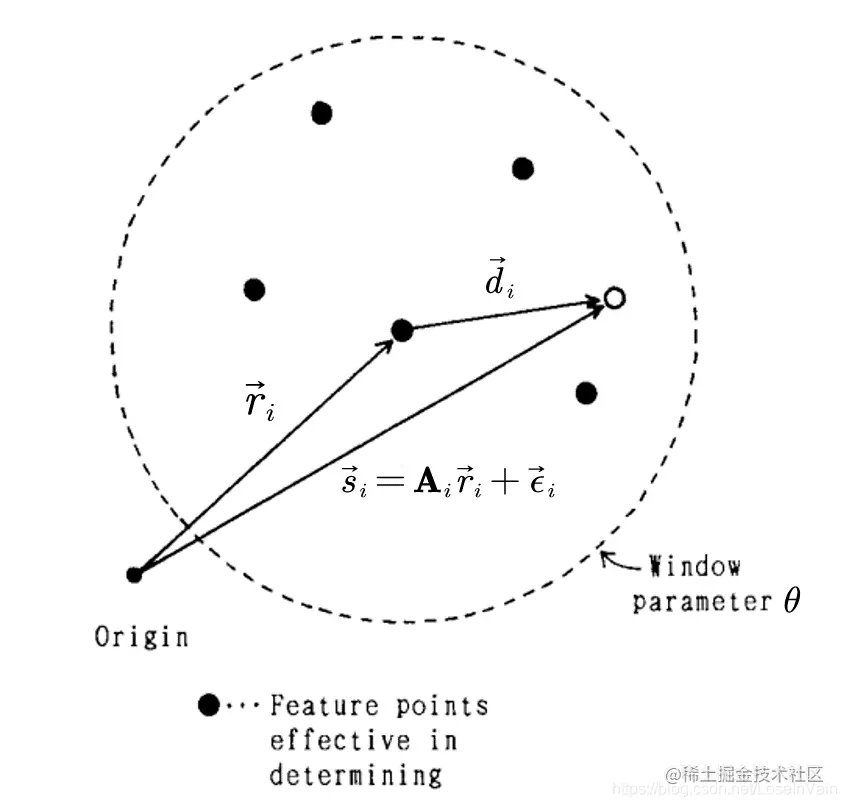

通过这个权重参数ω i j \omega_{ij} ω ij A i \mathbf{A}_{i} A i i i i θ \theta θ 局部仿射变换 。
Fig 3.1 输入字符和参考字符的特征点之间可以用仿射变换进行关联。
容易发现，当θ → ∞ \theta \rightarrow \infty θ → ∞ ω i j = 1 \omega_{ij} = 1 ω ij = 1 θ → 0 \theta \rightarrow 0 θ → 0 ω i j = 0 \omega_{ij} = 0 ω ij = 0
总结
总结来说，全局仿射变换和局部仿射变换的区别在于，在局部仿射变换过程中，求解仿射变换矩阵的参考点是局部的，在对于某些存在局部变形的应用中，会更为适合用局部仿射变换去求解局部仿射变换矩阵。
