前言

在深度学习模型中，卷积是非常重要的工具，然而卷积的计算复杂度很高，因此需要对此进行特定的优化，im2col与winograd [5]，fourier [4]是非常常见的优化方法，本文介绍基于im2col的优化方法。如有谬误请联系指出，本文遵守 CC 4.0 BY-SA 版权协议，转载请联系作者并注明出处，谢谢。

$\nabla$ 联系方式：

e-mail: FesianXu@gmail.com

QQ: 973926198

github: github.com/FesianXu

知乎专栏: 计算机视觉/计算机图形理论与应用

微信公众号：

---

耗时的卷积算子

卷积操作如Fig 1.1所示，通常涉及到了非常多的浮点运算，示例代码如code 1.1所示。

for (int batch = 0; batch < B; ++batch) { // batch 批次
    for (int ox = 0; ox < Xout; ++ox) {   // 输出height大小
        for (int oy = 0; oy < Yout; ++oy) { // 输出width大小
            for (int oc = 0; oc < N; ++oc) { // 输出通道大小
                for (int kx = 0; kx < K; ++kx) { // kernel的height大小
                    for (int ky = 0; ky < K; ++ky) { // kernel的width大小
                        for (int ic = 0; ic < M; ++ic) { // 输入通道大小
                            const int iy = oy * SY + ky * DY - PY;
                            const int ix = ox * SX + kx * DX - PX;
                            if (0 <= ix && ix < X && 0 <= iy && iy <= Y) {
                                output[n][oy][ox][oc] += input[n][iy][ix][ic] * filter[oc][ky][kx][ic];
                            }
                        }
                    }
                }
            }
        }
    }
}

code 1.1其中的SY和SX是width和height方向的stride，DY和DX是width和height方向的dilate大小（一般不设置dilate的话都为1）, PY和PX是width和height方向的padding大小。 显然，这个朴素的直接计算过程存在很多可以优化的地方，比如进行向量化，然而，直接卷积涉及到了很多超参数，比如卷积核大小，步进大小等，单一的优化方式不能对所有的超参数都适用，因此cuDNN [6] , HexagonNN，MACE [7] 等神经网络库中，对特定尺寸的卷积核（通常是最为常用的）进行了优化，比如$1 \times 5$，$5 \times 1$，$3 \times 3$，步进为2的卷积等等，如果涉及到其他更为普遍的卷积核，就只能采用原始的未优化的默认实现了。显然，这不是一种通用的做法。

后续提出过很多尝试优化直接卷积的方案，基于傅立叶变换的算法是其中一种[4]，称之为快速卷积算法 (Fast Convolution Algorithm)，其原理就是通过傅立叶变换将卷积计算转换成乘法计算，从而减少了大量的运算量。但是不幸的是，该算法提速受限于特定的卷积参数（大尺寸的卷积核，单位步进和dilation，足够大的输入尺寸和输入输出通道数等），对于比较小规模的计算就力不从心了，因此也是一种非通用的做法。

比较普遍的通用直接卷积优化方案是通过im2col和GEMM实现。GEMM全称General Matrix Multiplication通用矩阵乘法，是BLAS(Basic Linear Algebra subroutine，基础线性代数库)的一部分，其通过很多方式（比如矩阵分区块，多线程，向量化等等）实现了优化，具体我们以后的博文再讨论。总而言之，只要我们将卷积操作以某种方式转换成矩阵相乘的方式，就能从现成的GEMM中获得极大的提速裨益。后文我们谈谈如何通过im2col的方式将卷积操作转换成矩阵乘法。

im2col

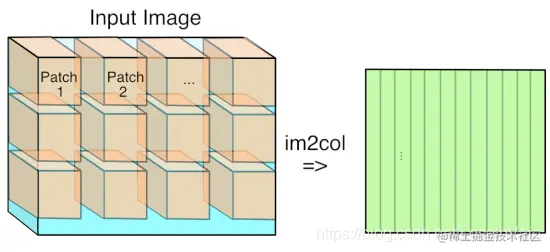

正如我们刚才code 1.1的代码所示，我们使用了一大堆嵌套的循环去实现卷积，这对于学习算法而言是很好的，因为这足够直接。但是实际中，计算速度并不够快。im2col（或者im2row，类似因此不独立讨论）将高阶张量的卷积转换成矩阵乘法。我们不妨先进行一个观察：卷积核与输入图片/特征图的某个局部区域（patch）之间进行点乘，并且通过滑动窗口的采样方式，去更新局部区域的信息。如果我们在内存中，把所有可能的局部区域拼成一个矩阵会怎么样呢？然后我们就可以通过矩阵乘法去进行卷积运算了，结合GEMM，可以提供200x以上的加速（取决于特定硬件）。这个就是im2col的基本思路，如Fig 2.1所示。

举例而言，假设输入是$227 \times 227 \times 3$的张量，卷积核尺寸是$11 \times 11 \times 3$，stride = 4，padding = 0。那么我们先将每个卷积核展开成向量，维度为$K^2C = 11 \times 11 \times 3 = 363$，假设输出特征图通道为$D$，那么用im2col展开卷积核后的矩阵$\mathbf{A}$的尺寸为$D \times 363$。计算有多少个滑动窗口区块，我们有$((227-11)/4)+1=55$，我们一共有55个区块（在长宽方向上各有55个，整个图片上就是有$55^2=3025$个），那么im2col之后的输入特征图矩阵$\mathbf{B}$的尺寸为$363 \times 3025$，最终得出的结果就是矩阵乘法$\mathbf{A} \cdot \mathbf{B}$，得出的输出矩阵$\mathbf{C}$的尺寸为$D \times 3025$，通过逆运算col2im将$\mathbf{C}$塑性为$55 \times 55 \times D$即完成了最终的卷积输出结果。整个过程如Fig 2.2所示。假设$\mathbf{\tilde{A}}$为卷积核，$\mathbf{\tilde{B}}$为输入特征图，$\mathbf{C}$为卷积输出结果，那么有：

在caffe [1]和darknet [2]中都提供了相应的实现，我们主要观察下darknet的实现，如code 2.1所示，主要的是#19行，我们发现其实是通过一系列计算（通过超参数计算区块的地址位置），对输入张量进行访存地址的重定位。

void im2col_cpu(float* data_im,
     int channels,  int height,  int width,
     int ksize,  int stride, int pad, float* data_col)
{
    int c,h,w;
    int height_col = (height + 2*pad - ksize) / stride + 1;
    int width_col = (width + 2*pad - ksize) / stride + 1;

    int channels_col = channels * ksize * ksize;
    for (c = 0; c < channels_col; ++c) {
        int w_offset = c % ksize;
        int h_offset = (c / ksize) % ksize;
        int c_im = c / ksize / ksize;
        for (h = 0; h < height_col; ++h) {
            for (w = 0; w < width_col; ++w) {
                int im_row = h_offset + h * stride;
                int im_col = w_offset + w * stride;
                int col_index = (c * height_col + h) * width_col + w;
                data_col[col_index] = im2col_get_pixel(data_im, height, width, channels,
                        im_row, im_col, c_im, pad);
            }
        }
    }
}

float im2col_get_pixel(float *im, int height, int width, int channels,
                        int row, int col, int channel, int pad)
{
    row -= pad;
    col -= pad;

    if (row < 0 || col < 0 ||
        row >= height || col >= width) return 0;
    return im[col + width*(row + height*channel)];
}
