本文是Android事件分发四部曲之二
1. 事件分发四部曲之一《深度遍历讲解Android事件分发机制》
3. 事件分发四部曲之三《CoordinatorLayout事件分析》
4. 事件分发四部曲之四《Put All Together》
温馨提示:Android事件分发机制是Android嵌套滑动机制的基石，阅读本文前请务必保证熟练掌握Android事件分发机制。传送门->事件分发四步曲之一《深度遍历讲解Android事件分发机制》
本文大纲
1. 嵌套ScrollView同向滑动
2. 传统事件分发和嵌套滑动事件分发
3. NestedScrollingChild&NestedScrollingParent
4. 结合案例讲解嵌套滑动事件分发顺序
1. 嵌套ScrollView同向滑动

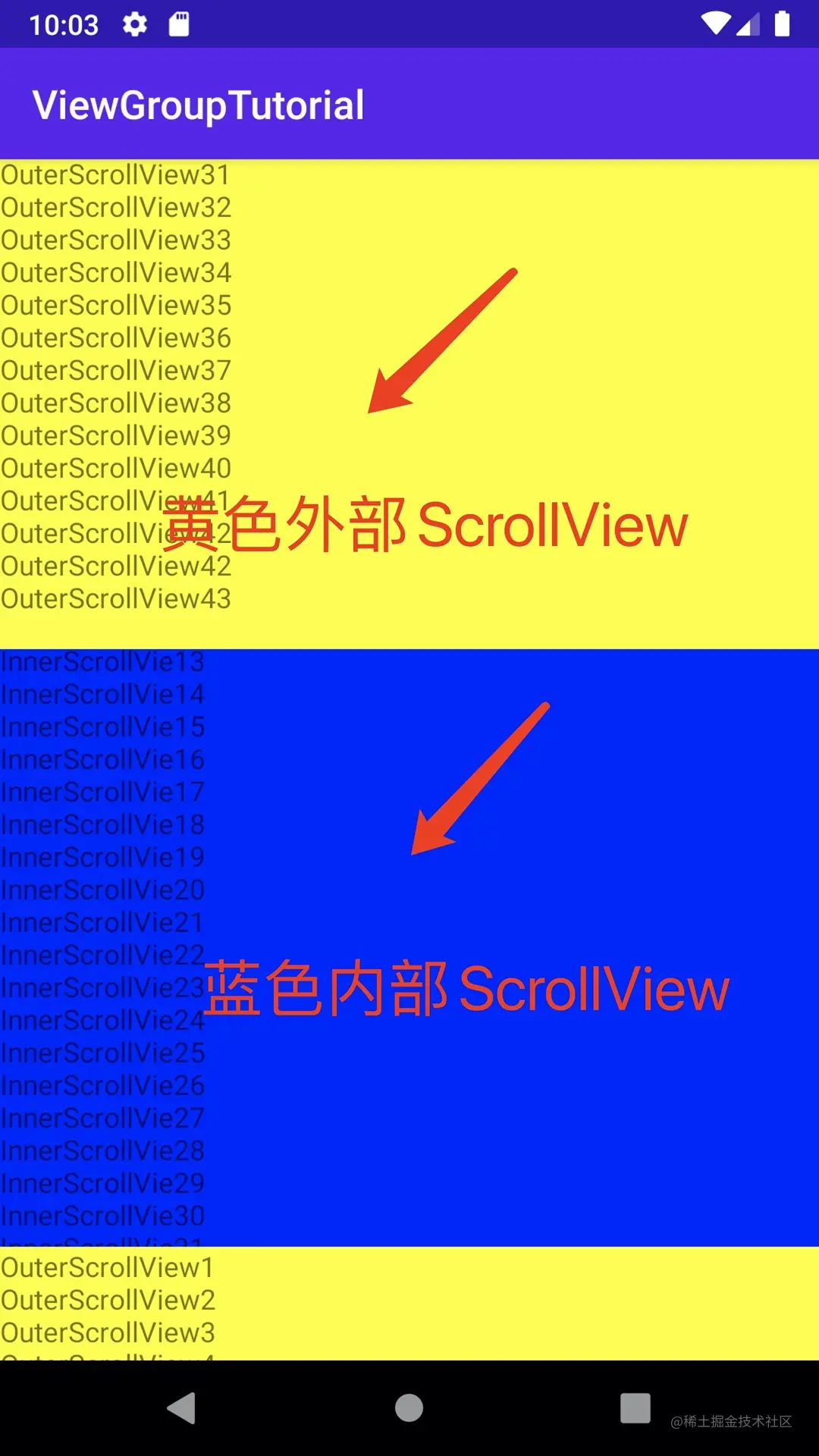

所谓嵌套ScrollView同向滑动，是指两个可滑动的View内外嵌套，并且他们的方向是相同的。
当在内部ScrollView中上下滑动时，会有两种情况。
-
外部ScrollView优先获取上下滑动的权力，在蓝色区域上下滑动，内部ScrollView并不会上下滑动
-

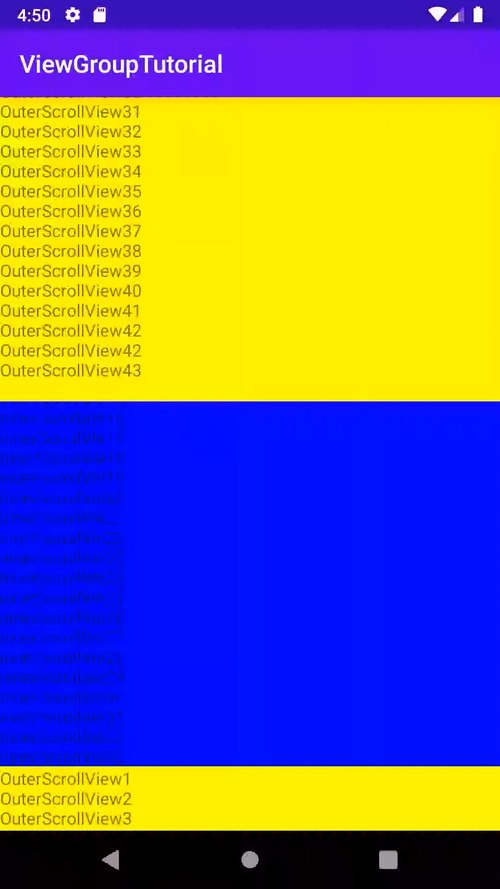

内部的ScrollView优先获取上下滑动的权力，在蓝色区域内上下滑动，内部ScrollView上下滑动

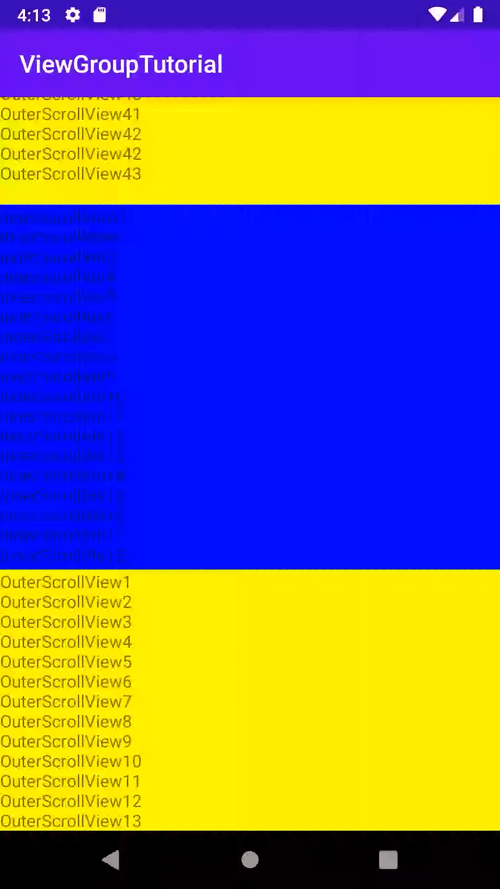

在Android未提供嵌套滑动机制之前，嵌套ScrollView同向滑动的效果是情况一，内部ScrollView优先获得DOWN事件的处理机会，外部的ScrollView优先获得MOVE事件的处理机会(yDiff > mTouchSlop)。原因如下:

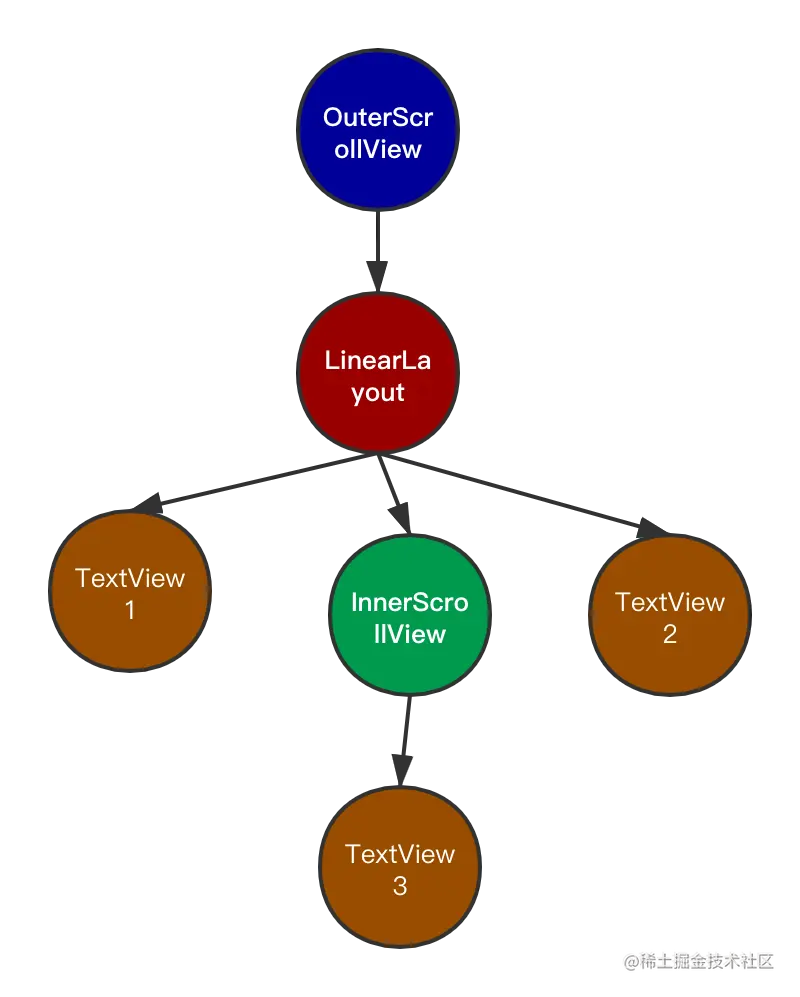

当外部ScrollView嵌套内部ScrollView时,DOWN事件在内部ScrollView的onTouchEvent中返回true，内部ScrollView处理了DOWN事件。MOVE事件首先到达外部ScrollView的onInterceptTouchEvent方法，当滑动距离大于mTouchSlop时，会拦截掉MOVE事件，给内部ScrollView发出CANCEL事件，从而外部ScrollView获得了事件的处理权，内部ScrollView失去了事件的处理权。
ScrollView#onTouchEvent方法返回true。根据传统事件分发机制，内部ScrollView优先获得DOWN事件的处理机会。
//ScrollView#onTouchEvent
public boolean onTouchEvent(MotionEvent ev) {
initVelocityTrackerIfNotExists();
MotionEvent vtev = MotionEvent.obtain(ev);
final int actionMasked = ev.getActionMasked();
if (actionMasked == MotionEvent.ACTION_DOWN) {
mNestedYOffset = 0;
}
vtev.offsetLocation(0, mNestedYOffset);
switch (actionMasked) {
case MotionEvent.ACTION_DOWN: {
if (getChildCount() == 0) {
return false;
}
if ((mIsBeingDragged = !mScroller.isFinished())) {
final ViewParent parent = getParent();
if (parent != null) {
parent.requestDisallowInterceptTouchEvent(true);
}
}
/*
* If being flinged and user touches, stop the fling. isFinished
* will be false if being flinged.
*/
if (!mScroller.isFinished()) {
mScroller.abortAnimation();
if (mFlingStrictSpan != null) {
mFlingStrictSpan.finish();
mFlingStrictSpan = null;
}
}
// Remember where the motion event started
mLastMotionY = (int) ev.getY();
mActivePointerId = ev.getPointerId(0);
startNestedScroll(SCROLL_AXIS_VERTICAL);
break;
}
//此处省略其它事件的代码
}
if (mVelocityTracker != null) {
mVelocityTracker.addMovement(vtev);
}
vtev.recycle();
return true;
}
关于MOVE事件，首先会调用外部ScrollView的onInterceptTouchEvent方法，如果返回false，MOVE事件会调用内部ScrollView的onTouchEvent方法，如果返回true，会调用外部ScrollView的onTouchEvent方法。当yDiff > mTouchSlop时，方法返回true。
public boolean onInterceptTouchEvent(MotionEvent ev) {
final int action = ev.getAction();
if ((action == MotionEvent.ACTION_MOVE) && (mIsBeingDragged)) {
return true;
}
if (super.onInterceptTouchEvent(ev)) {
return true;
}
if (getScrollY() == 0 && !canScrollVertically(1)) {
return false;
}
switch (action & MotionEvent.ACTION_MASK) {
case MotionEvent.ACTION_MOVE: {
final int activePointerId = mActivePointerId;
if (activePointerId == INVALID_POINTER) {
// If we don't have a valid id, the touch down wasn't on content.
break;
}
final int pointerIndex = ev.findPointerIndex(activePointerId);
if (pointerIndex == -1) {
Log.e(TAG, "Invalid pointerId=" + activePointerId
+ " in onInterceptTouchEvent");
break;
}
final int y = (int) ev.getY(pointerIndex);
final int yDiff = Math.abs(y - mLastMotionY);
if (yDiff > mTouchSlop && (getNestedScrollAxes() & SCROLL_AXIS_VERTICAL) == 0) {
mIsBeingDragged = true;
mLastMotionY = y;
initVelocityTrackerIfNotExists();
mVelocityTracker.addMovement(ev);
mNestedYOffset = 0;
if (mScrollStrictSpan == null) {
mScrollStrictSpan = StrictMode.enterCriticalSpan("ScrollView-scroll");
}
final ViewParent parent = getParent();
if (parent != null) {
parent.requestDisallowInterceptTouchEvent(true);
}
}
break;
}
//此处省略其它事件的代码
}
return mIsBeingDragged;
}
这种效果显然不能满足用户的需求。内部的ScrollView永远无法获得上下滑动的机会。用户希望在内部ScrollView的区域上下滑动时，内部ScrollView优先获得事件的分发权力。Android嵌套滑动机制，很好的解决了ScrollView嵌套时内部ScrollView无法优先处理滑动事件的问题。
2. 传统事件分发和嵌套滑动事件分发
传统事件分发在事件分发四步曲之一《深度遍历讲解Android事件分发机制》中已经详细讲解过，这里不做详细的讲解。事件会调用父控件的onInterceptTouchEvent方法，判断是否拦截事件。换言之传统的事件分发，生杀大权掌握在父控件上，只有父控件不拦截事件，子控件才有处理事件的机会。

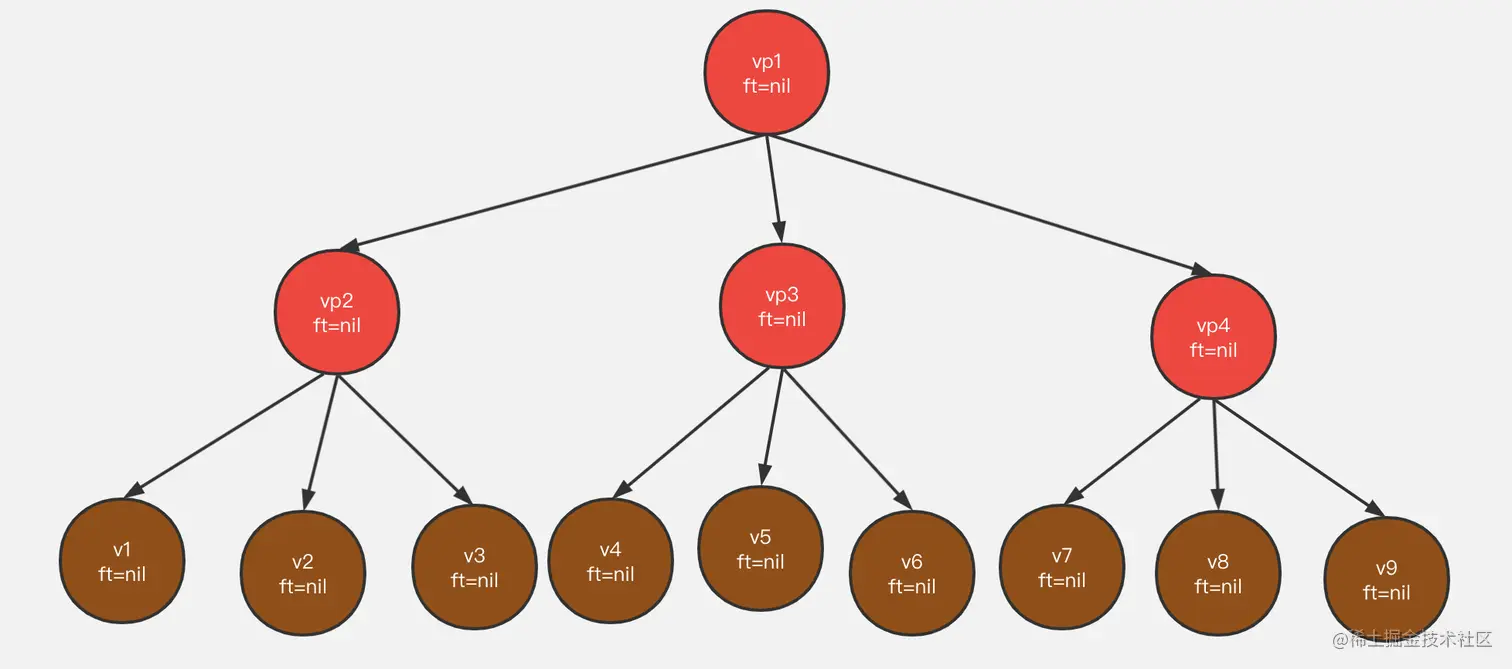

传统事件分发树形图如下
而嵌套滑动事件分发则区别于传统事件分发，事件分发的生杀大权并不掌握在父控件上。当DOWN事件传递到NestedScrollingChild时，NestedScrollingChild控件会向上寻找愿意响应后代View发出嵌套滑动请求的NestedScrollingParent控件，告诉NestedScrollingParent控件，后续的MOVE事件，不要再拦截，事件优先交给NestedScrollingChild处理，如果MOVE滑动超过mTouchSlop阈值，NestedScrollingChild向上请求"不拦截事件"->"parent.requestDisallowInterceptTouchEvent(true)"，从此NestedScrollingChild的所有父控件，对事件全部不拦截，直达NestedScrollingChild控件。
嵌套滑动事件分发树形图如下
总结:传统事件分发，父View会优先获取事件的分发权，并且如果事件被某个View处理了，那么它的父View无法获得事件分发的机会。嵌套滑动事件分发，NestedScrollingChild处理DOWN事件时，会告诉它的NestedScrollingParent，后续的MOVE、UP等事件，NestedScrollingParent不拦截，直接交由NestedScrollingChild处理，而且它的父View有机会再次获得事件分发的机会。
3. NestedScrollingChild&NestedScrollingParent

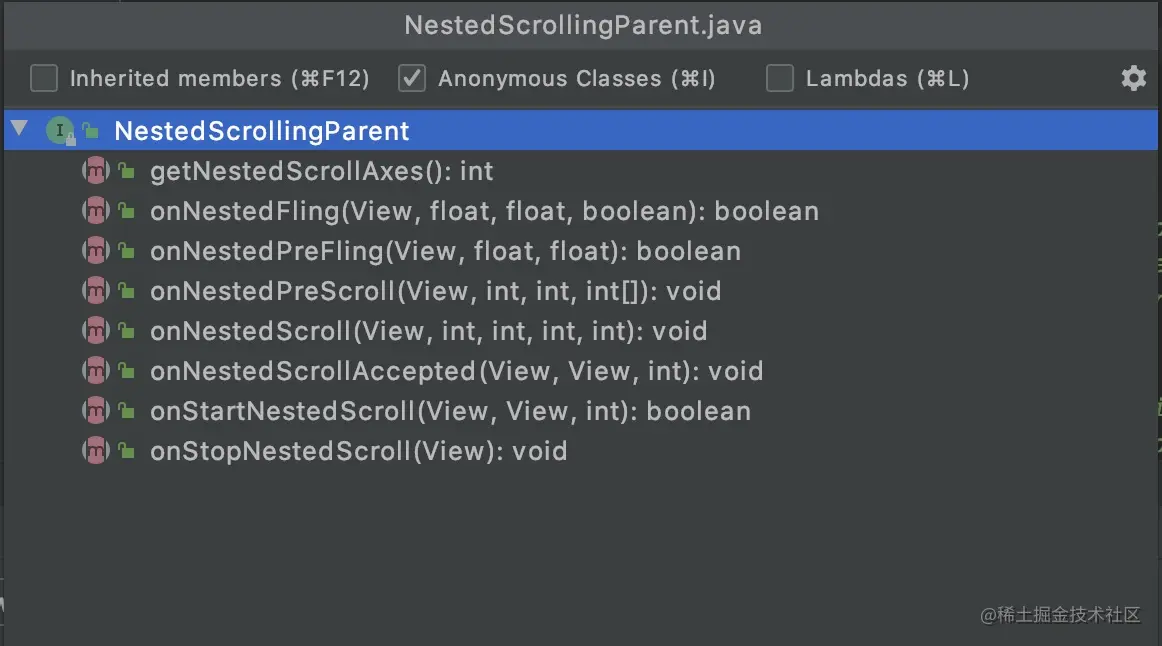

嵌套滑动机制提供了NestedScrollingChild和NestedScrollingParent接口。
定义控件节点如下
- NestedScrollingChild节点表示实现了NestedScrollingChild接口的View或者ViewGroup
- NestedScrollingParent节点表示实现了NestedScrollingParent接口的ViewGroup
- Both 表示两个接口都实现了的ViewGroup
NSC和NSP是成对出现的，一个NestedScrollingChild只能对应一个NestedScrollingParent，而一个NestedScrollingParent可以对应多个NestedScrollingChild。一个控件即可以同时实现NSC和NSP接口，它对于父的NSP控件而言是一个NSC可以主动发起嵌套滑动的请求，对于它的NSC控件而言是一个NSP，它可以响应后代控件发起的嵌套滑动请求。当NSC的滑动嵌套请求(startNestedScroll)被NSP响应了(onStartNestedScroll返回true)称NSC和NSP为pair(天生一对)，NSC可能和最近的祖先NSP组成Pair，也可能与非最近的祖先NSP组成pair。下面我们分析几个Case。
-

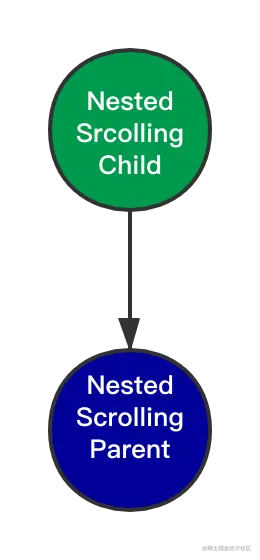

NestedScrollingParent和NestedScrollingChild是有效的pair
-
NestedScrollingParent和NestedScrollingChild是无效的pair
-

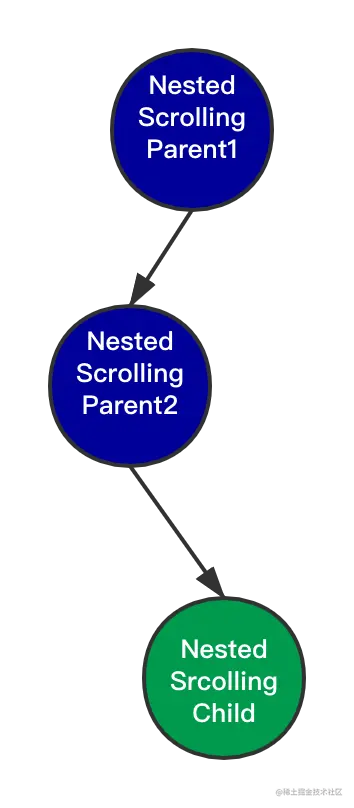

NestedScrollingParent2和NestedScrollingChild是有效的pair，NestedScrollingParent1和NestedScrollingChild也有可能是有效的pair（当NSP2不响应嵌套滑动，而NSP1响应 好好思考一下 下面的Case相同，不表）
-

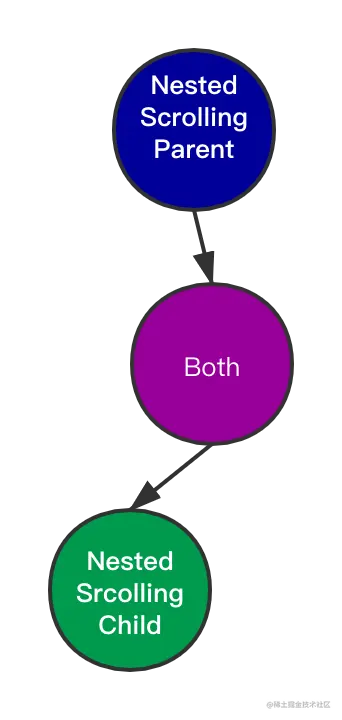

NestedScrollingParent和Both是有效的pair，Both和NestedScrollingChild是有效的pair
-

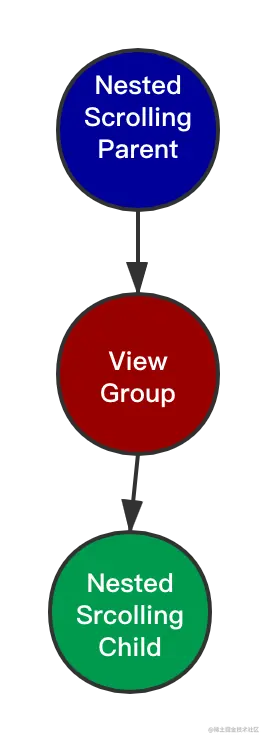

NestedScrollingParent和NestedScrollingChild是有效的pair，尽管中间隔了一个普通的ViewGroup
-

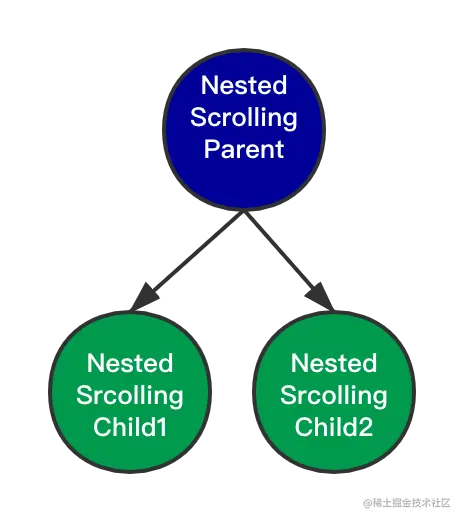

NestedScrollingParent和NestedScrollingChild1是有效的pair，NestedScrollingParent和NestedScrollingChild2是有效的pair

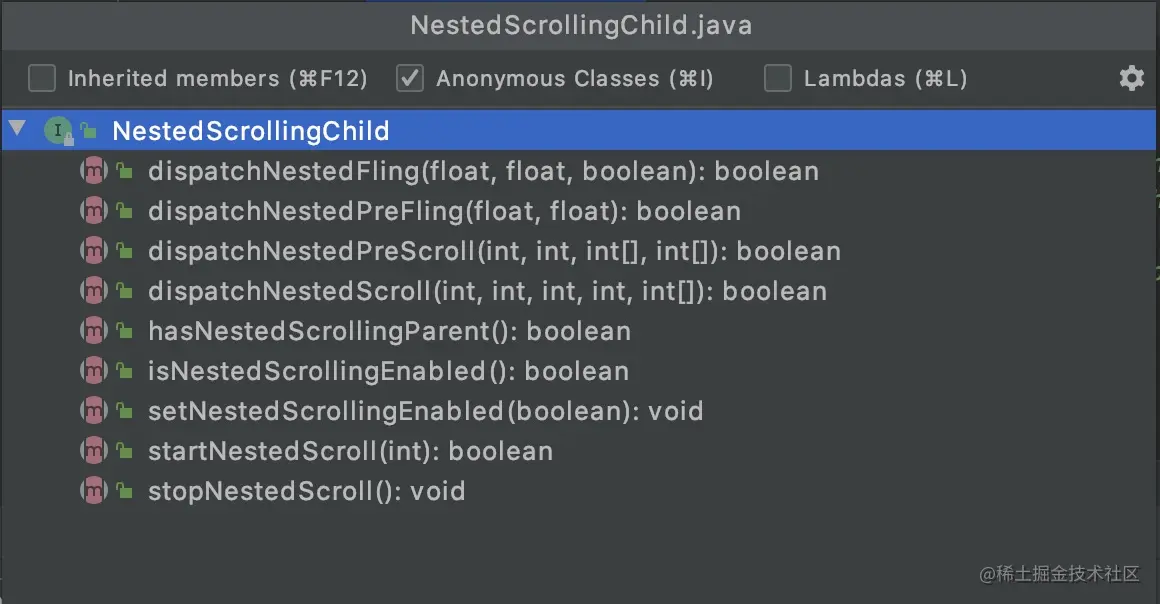

NestedScrollingChild方法以及作用
- 控制嵌套滑动机制是否开启->NestedScrollingChild#setNestedScrollingEnable和NestedScrollingChild#isNestedScrollingEnable。
//View.java
public void setNestedScrollingEnabled(boolean enabled) {
if (enabled) {
mPrivateFlags3 |= PFLAG3_NESTED_SCROLLING_ENABLED;
} else {
stopNestedScroll();
mPrivateFlags3 &= ~PFLAG3_NESTED_SCROLLING_ENABLED;
}
}
public boolean isNestedScrollingEnabled() {
return (mPrivateFlags3 & PFLAG3_NESTED_SCROLLING_ENABLED) ==
PFLAG3_NESTED_SCROLLING_ENABLED;
}
- 通知NestedScrollingParent不拦截MOVE、UP等事件->NestedScrollingChild#startNestedScroll。
//View.java
public boolean startNestedScroll(int axes) {
//如果已经找到的NSP返回
if (hasNestedScrollingParent()) {
// Already in progress
return true;
}
//如果开启了嵌套滑动
if (isNestedScrollingEnabled()) {
//往上查找NestedScrollingParent
ViewParent p = getParent();
View child = this;
while (p != null) {
try {
//如果NSP的onStartNestedScroll返回true，表示响应NSC的嵌套滑动
if (p.onStartNestedScroll(child, this, axes)) {
//设置NSC的mNestedScrollingParent对象，下次不用再查找了
mNestedScrollingParent = p;
p.onNestedScrollAccepted(child, this, axes);
return true;
}
} catch (AbstractMethodError e) {
Log.e(VIEW_LOG_TAG, "ViewParent " + p + " does not implement interface " +
"method onStartNestedScroll", e);
// Allow the search upward to continue
}
if (p instanceof View) {
child = (View) p;
}
p = p.getParent();
}
}
//如果没找到返回false
return false;
}
如上图，假设NestedScrollingParent2的onStartNestedScroll返回false，NestedScrollingParent1的onStartNestedScroll返回true。当NestedScrollingChild调用startNestedScroll方法时。NestedScrollingParent1和NestedScrollingChild是有效的Pair
调用时机，以ScrollView为例子，ScrollView实现了NSC接口，一般在Down事件中调用，或者在NSP的onNestedScrollAccepted中
- 调用时机1 ScrollView#onInterceptTouchEvent
public boolean onInterceptTouchEvent(MotionEvent ev) {
final int action = ev.getAction();
if ((action == MotionEvent.ACTION_MOVE) && (mIsBeingDragged)) {
return true;
}
if (super.onInterceptTouchEvent(ev)) {
return true;
}
if (getScrollY() == 0 && !canScrollVertically(1)) {
return false;
}
switch (action & MotionEvent.ACTION_MASK) {
//这里省略其它事件
case MotionEvent.ACTION_DOWN: {
final int y = (int) ev.getY();
if (!inChild((int) ev.getX(), (int) y)) {
mIsBeingDragged = false;
recycleVelocityTracker();
break;
}
mLastMotionY = y;
mActivePointerId = ev.getPointerId(0);
initOrResetVelocityTracker();
mVelocityTracker.addMovement(ev);
mScroller.computeScrollOffset();
mIsBeingDragged = !mScroller.isFinished();
if (mIsBeingDragged && mScrollStrictSpan == null) {
mScrollStrictSpan = StrictMode.enterCriticalSpan("ScrollView-scroll");
}
//调用时机1
startNestedScroll(SCROLL_AXIS_VERTICAL);
break;
}
}
return mIsBeingDragged;
}
- 调用时机2 ScrollView#onTouchEvent
public boolean onTouchEvent(MotionEvent ev) {
initVelocityTrackerIfNotExists();
//省略代码
switch (actionMasked) {
case MotionEvent.ACTION_DOWN: {
if (getChildCount() == 0) {
return false;
}
if ((mIsBeingDragged = !mScroller.isFinished())) {
final ViewParent parent = getParent();
if (parent != null) {
parent.requestDisallowInterceptTouchEvent(true);
}
}
if (!mScroller.isFinished()) {
mScroller.abortAnimation();
if (mFlingStrictSpan != null) {
mFlingStrictSpan.finish();
mFlingStrictSpan = null;
}
}
// Remember where the motion event started
mLastMotionY = (int) ev.getY();
mActivePointerId = ev.getPointerId(0);
//调用时机2
startNestedScroll(SCROLL_AXIS_VERTICAL);
break;
}
}
//省略代码
return true;
}
- 调用时机3 ScrollView#onNestedScrollAccepted
public void onNestedScrollAccepted(View child, View target, int axes) {
super.onNestedScrollAccepted(child, target, axes);
//调用时机3。NSP往上找它的NSP 对应Case4中的Both往上找NSP
startNestedScroll(SCROLL_AXIS_VERTICAL);
}
- 处理滑动事件之前，将滑动事件的处理权交由NestedScrollingParent处理->(NestedScrollingChild#dispatchNestedPreScroll)。(这里叨唠一下，子View虽然优先获取了事件分发的权力，但是在滑动之前，还是会把事件交给父View去处理。传统事件分发，父View如果获取了分发权，子View就无法获取分发权。滑动嵌套即使子View获取了分发权，它还是会征询父View，是否要处理掉事件的一部分滑动，父View可以选择处理或者不处理，子View再处理事件剩余滑动距离)。
//View.java
public boolean dispatchNestedPreScroll(int dx, int dy,
@Nullable @Size(2) int[] consumed, @Nullable @Size(2) int[] offsetInWindow) {
if (isNestedScrollingEnabled() && mNestedScrollingParent != null) {
if (dx != 0 || dy != 0) {
int startX = 0;
int startY = 0;
if (offsetInWindow != null) {
getLocationInWindow(offsetInWindow);
startX = offsetInWindow[0];
startY = offsetInWindow[1];
}
if (consumed == null) {
if (mTempNestedScrollConsumed == null) {
mTempNestedScrollConsumed = new int[2];
}
consumed = mTempNestedScrollConsumed;
}
consumed[0] = 0;
consumed[1] = 0;
mNestedScrollingParent.onNestedPreScroll(this, dx, dy, consumed);
if (offsetInWindow != null) {
getLocationInWindow(offsetInWindow);
offsetInWindow[0] -= startX;
offsetInWindow[1] -= startY;
}
return consumed[0] != 0 || consumed[1] != 0;
} else if (offsetInWindow != null) {
offsetInWindow[0] = 0;
offsetInWindow[1] = 0;
}
}
return false;
}
调用时机，一般在NSC真正处理MOVE事件之前
ScrollView#onTouchEvent
public boolean onTouchEvent(MotionEvent ev) {
initVelocityTrackerIfNotExists();
MotionEvent vtev = MotionEvent.obtain(ev);
final int actionMasked = ev.getActionMasked();
if (actionMasked == MotionEvent.ACTION_DOWN) {
mNestedYOffset = 0;
}
vtev.offsetLocation(0, mNestedYOffset);
switch (actionMasked) {
case MotionEvent.ACTION_MOVE:
final int activePointerIndex = ev.findPointerIndex(mActivePointerId);
if (activePointerIndex == -1) {
Log.e(TAG, "Invalid pointerId=" + mActivePointerId + " in onTouchEvent");
break;
}
final int y = (int) ev.getY(activePointerIndex);
int deltaY = mLastMotionY - y;
//调用时机，在NSC真正处理MOVE事件之前
if (dispatchNestedPreScroll(0, deltaY, mScrollConsumed, mScrollOffset)) {
deltaY -= mScrollConsumed[1];
vtev.offsetLocation(0, mScrollOffset[1]);
mNestedYOffset += mScrollOffset[1];
}
//伪代码 真正处理MOVE事件
//if (overScrollBy(0, deltaY, 0, mScrollY, 0, range, 0, mOverscrollDistance, true)
// && !hasNestedScrollingParent()) {
//
//}
//当NSC滚动到底或者到顶了，unconsumedY不为0
//if (dispatchNestedScroll(0, scrolledDeltaY, 0, unconsumedY, mScrollOffset)) {
// mLastMotionY -= mScrollOffset[1];
// vtev.offsetLocation(0, mScrollOffset[1]);
// mNestedYOffset += mScrollOffset[1];
// }
break;
}
return true;
}
- NestedScrollingChild处理完滑动事件后，如果有剩余的滑动距离没有处理掉，会交给NestedScrollingParent去处理剩余的滑动距离->NestedScrollingChild#dispatchNestedScoll，如果NestedScrollingParent处理了剩余的距离，NestedScrollingChild会校正mLastMotionY。
public boolean dispatchNestedScroll(int dxConsumed, int dyConsumed,
int dxUnconsumed, int dyUnconsumed, @Nullable @Size(2) int[] offsetInWindow) {
if (isNestedScrollingEnabled() && mNestedScrollingParent != null) {
//NSC如果有滑动距离没消耗掉，会交给Pair对应的NSP去处理
if (dxConsumed != 0 || dyConsumed != 0 || dxUnconsumed != 0 || dyUnconsumed != 0) {
int startX = 0;
int startY = 0;
if (offsetInWindow != null) {
getLocationInWindow(offsetInWindow);
startX = offsetInWindow[0];
startY = offsetInWindow[1];
}
mNestedScrollingParent.onNestedScroll(this, dxConsumed, dyConsumed,
dxUnconsumed, dyUnconsumed);
if (offsetInWindow != null) {
getLocationInWindow(offsetInWindow);
offsetInWindow[0] -= startX;
offsetInWindow[1] -= startY;
}
return true;
} else if (offsetInWindow != null) {
// No motion, no dispatch. Keep offsetInWindow up to date.
offsetInWindow[0] = 0;
offsetInWindow[1] = 0;
}
}
return false;
}
调用时机有两个
- 调用时机1 ScrollView#onTouchEvent中 NSC处理完事件后，调用
public boolean onTouchEvent(MotionEvent ev) {
initVelocityTrackerIfNotExists();
MotionEvent vtev = MotionEvent.obtain(ev);
final int actionMasked = ev.getActionMasked();
if (actionMasked == MotionEvent.ACTION_DOWN) {
mNestedYOffset = 0;
}
vtev.offsetLocation(0, mNestedYOffset);
switch (actionMasked) {
case MotionEvent.ACTION_MOVE:
final int activePointerIndex = ev.findPointerIndex(mActivePointerId);
if (activePointerIndex == -1) {
Log.e(TAG, "Invalid pointerId=" + mActivePointerId + " in onTouchEvent");
break;
}
final int y = (int) ev.getY(activePointerIndex);
int deltaY = mLastMotionY - y;
if (dispatchNestedPreScroll(0, deltaY, mScrollConsumed, mScrollOffset)) {
deltaY -= mScrollConsumed[1];
vtev.offsetLocation(0, mScrollOffset[1]);
mNestedYOffset += mScrollOffset[1];
}
if (!mIsBeingDragged && Math.abs(deltaY) > mTouchSlop) {
final ViewParent parent = getParent();
if (parent != null) {
parent.requestDisallowInterceptTouchEvent(true);
}
mIsBeingDragged = true;
if (deltaY > 0) {
deltaY -= mTouchSlop;
} else {
deltaY += mTouchSlop;
}
}
if (mIsBeingDragged) {
// Scroll to follow the motion event
mLastMotionY = y - mScrollOffset[1];
final int oldY = mScrollY;
final int range = getScrollRange();
final int overscrollMode = getOverScrollMode();
boolean canOverscroll = overscrollMode == OVER_SCROLL_ALWAYS ||
(overscrollMode == OVER_SCROLL_IF_CONTENT_SCROLLS && range > 0);
// Calling overScrollBy will call onOverScrolled, which
// calls onScrollChanged if applicable.
if (overScrollBy(0, deltaY, 0, mScrollY, 0, range, 0, mOverscrollDistance, true)
&& !hasNestedScrollingParent()) {
// Break our velocity if we hit a scroll barrier.
mVelocityTracker.clear();
}
final int scrolledDeltaY = mScrollY - oldY;
final int unconsumedY = deltaY - scrolledDeltaY;
#调用时机1
if (dispatchNestedScroll(0, scrolledDeltaY, 0, unconsumedY, mScrollOffset)) {
mLastMotionY -= mScrollOffset[1];
vtev.offsetLocation(0, mScrollOffset[1]);
mNestedYOffset += mScrollOffset[1];
} else if (canOverscroll) {
final int pulledToY = oldY + deltaY;
if (pulledToY < 0) {
mEdgeGlowTop.onPull((float) deltaY / getHeight(),
ev.getX(activePointerIndex) / getWidth());
if (!mEdgeGlowBottom.isFinished()) {
mEdgeGlowBottom.onRelease();
}
} else if (pulledToY > range) {
mEdgeGlowBottom.onPull((float) deltaY / getHeight(),
1.f - ev.getX(activePointerIndex) / getWidth());
if (!mEdgeGlowTop.isFinished()) {
mEdgeGlowTop.onRelease();
}
}
if (mEdgeGlowTop != null
&& (!mEdgeGlowTop.isFinished() || !mEdgeGlowBottom.isFinished())) {
postInvalidateOnAnimation();
}
}
}
break;
}
if (mVelocityTracker != null) {
mVelocityTracker.addMovement(vtev);
}
vtev.recycle();
return true;
}
- 调用时机2 ScrollView#onNestedScroll NSP处理完剩余的滚动之后，如果还有剩余滚动距离
public void onNestedScroll(View target, int dxConsumed, int dyConsumed,
int dxUnconsumed, int dyUnconsumed) {
final int oldScrollY = mScrollY;
scrollBy(0, dyUnconsumed);
final int myConsumed = mScrollY - oldScrollY;
final int myUnconsumed = dyUnconsumed - myConsumed;
dispatchNestedScroll(0, myConsumed, 0, myUnconsumed, null);
}
- fling的逻辑比较特殊，这里以ScrollView为例，先把fling交给NSP的onNestedPreFling处理，如果返回true结束，如果返回false，先判断NSC能否滑动，如果能交给NSC处理，如果不能让NSP重复该步骤。这里有一个递归的逻辑
public boolean dispatchNestedPreFling(float velocityX, float velocityY) {
if (isNestedScrollingEnabled() && mNestedScrollingParent != null) {
return mNestedScrollingParent.onNestedPreFling(this, velocityX, velocityY);
}
return false;
}
private void flingWithNestedDispatch(int velocityY) {
final boolean canFling = (mScrollY > 0 || velocityY > 0) &&
(mScrollY < getScrollRange() || velocityY < 0);
if (!dispatchNestedPreFling(0, velocityY)) {
dispatchNestedFling(0, velocityY, canFling);
if (canFling) {
fling(velocityY);
}
}
}
NestedScrollingChild事件处理步骤
-
获取事件的优先处理权-> 调用startNestedScroll
-
处理滑动之前先问NesteScrollingParent要不要处理一部分距离
-
NesteScrollingParent处理完之后，NestedScrollingChild再来处理剩余的距离
-
NestedScrollingChild处理完之后还有剩余的距离，交给NesteScrollingParent去处理
NestedScrollingParent接口只能被ViewGroup实现。View实现该接口没有意义。NestedScrollingParent主要有两个作用。作用一、响应NesteScrollingChild的嵌套滑动请求，配合NesteScrollingChild完成嵌套滑动机制的交互。作用二、处理NestedScrollingChild滑动前和滑动后传递过来的事件剩余距离。
NestedScrollingParent方法以及作用
-
getNestedScrollAxes返回嵌套滑动的方向，垂直方向或者水平方向。NestedScrollingParent正是通过该标志位，决定要不要拦截MOVE事件
-
onNestedScrollAccepted在onStartNestedScroll返回true时，会被调用，该方法体会给mNestedScrollAxes赋值。
//ViewGroup.java
public int getNestedScrollAxes() {
return mNestedScrollAxes;
}
//ScrollView.java
public void onNestedScrollAccepted(View child, View target, int axes) {
super.onNestedScrollAccepted(child, target, axes);
startNestedScroll(SCROLL_AXIS_VERTICAL);
}
- onStartNestedScroll():Boolean方法与NestedScrollingChild#startNestedScroll方法相对应。如果返回true表示NestedScrollingParent响应NestedScrollingChild的嵌套滑动，反之表示不响应嵌套滑动。一般做法是外部ScrollView滑动方向和内部ScrollView滑动方向一致返回true。
//ScrollView.java
public boolean onStartNestedScroll(View child, View target, int nestedScrollAxes) {
return (nestedScrollAxes & SCROLL_AXIS_VERTICAL) != 0;
}
- onNestedPreScroll方法会在NestedScrollingChild正式处理滑动事件之前调用。
//ScrollView#onNestedPreScroll 默认分发给父NSP
public void onNestedPreScroll(View target, int dx, int dy, int[] consumed) {
dispatchNestedPreScroll(dx, dy, consumed, null);
}
- onNestedScroll方法会在NestedScrollingChild正式处理滑动事件之后调用
//ScrollView.java
public void onNestedScroll(View target, int dxConsumed, int dyConsumed,
int dxUnconsumed, int dyUnconsumed) {
final int oldScrollY = mScrollY;
//NSP先滑动NSC未消费完的
scrollBy(0, dyUnconsumed);
final int myConsumed = mScrollY - oldScrollY;
final int myUnconsumed = dyUnconsumed - myConsumed;
//还有没消费完的继续向上分发
dispatchNestedScroll(0, myConsumed, 0, myUnconsumed, null);
}
-
onNestedPreFling与onNestedPreScroll类似
-
onNesteFling如果NSC不可滑动了，则NSP分发。分发逻辑前面已经讲过
public boolean onNestedFling(View target, float velocityX, float velocityY, boolean consumed) {
if (!consumed) {
flingWithNestedDispatch((int) velocityY);
return true;
}
return false;
}
- onStopNestedScroll会向上递归调用stopNestedScroll，mNestedScrollAxes置为0
public void onStopNestedScroll(View child) {
// Stop any recursive nested scrolling.
stopNestedScroll();
mNestedScrollAxes = 0;
}
4.结合案例讲解嵌套滑动事件分发顺序
上述效果代码如下
自定义的ScrollView，主要是在相关事件方法中加入日志打印
package com.peter.viewgrouptutorial.touchevent
import android.content.Context
import android.os.Build
import android.util.AttributeSet
import android.util.Log
import android.view.MotionEvent
import android.view.View
import android.widget.ScrollView
import androidx.annotation.RequiresApi
@RequiresApi(Build.VERSION_CODES.LOLLIPOP)
class MyScrollView @JvmOverloads constructor(
context: Context, attrs: AttributeSet? = null, defStyleAttr: Int = 0
) : ScrollView(context, attrs, defStyleAttr) {
init {
isNestedScrollingEnabled = true
}
var name = ""
@RequiresApi(Build.VERSION_CODES.KITKAT)
override fun onInterceptTouchEvent(ev: MotionEvent): Boolean {
Log.d("NestScrollingTest"," ")
Log.d("NestScrollingTest"," ")
Log.d("NestScrollingTest", "MyScrollView $name onInterceptTouchEvent before ${MotionEvent.actionToString(ev.action)}")
val intercept = super.onInterceptTouchEvent(ev)
Log.d("NestScrollingTest", "MyScrollView $name onInterceptTouchEvent after ${MotionEvent.actionToString(ev.action)} $intercept")
return intercept
}
@RequiresApi(Build.VERSION_CODES.KITKAT)
override fun onTouchEvent(ev: MotionEvent): Boolean {
Log.d("NestScrollingTest"," ")
Log.d("NestScrollingTest"," ")
Log.d("NestScrollingTest","MyScrollView $name onTouchEvent before ${MotionEvent.actionToString(ev.action)} ")
val touch = super.onTouchEvent(ev)
Log.d("NestScrollingTest","MyScrollView $name onTouchEvent after ${MotionEvent.actionToString(ev.action)} $touch")
return touch
}
override fun dispatchNestedScroll(
dxConsumed: Int, dyConsumed: Int, dxUnconsumed: Int, dyUnconsumed: Int, offsetInWindow: IntArray?
): Boolean {
Log.d("NestScrollingTest", "MyScrollView $name dispatchNestedScroll")
return super.dispatchNestedScroll(
dxConsumed, dyConsumed, dxUnconsumed, dyUnconsumed, offsetInWindow
)
}
override fun dispatchNestedPreFling(velocityX: Float, velocityY: Float): Boolean {
Log.d("NestScrollingTest", "MyScrollView $name dispatchNestedPreFling")
return super.dispatchNestedPreFling(velocityX, velocityY)
}
override fun dispatchNestedFling(
velocityX: Float, velocityY: Float, consumed: Boolean
): Boolean {
Log.d("NestScrollingTest", "MyScrollView $name dispatchNestedFling")
return super.dispatchNestedFling(velocityX, velocityY, consumed)
}
override fun dispatchNestedPreScroll(
dx: Int, dy: Int, consumed: IntArray?, offsetInWindow: IntArray?
): Boolean {
Log.d("NestScrollingTest", "MyScrollView $name dispatchNestedPreScroll dx:$dx dy:$dy")
return super.dispatchNestedPreScroll(dx, dy, consumed, offsetInWindow)
}
override fun onStopNestedScroll(target: View?) {
Log.d("NestScrollingTest", "MyScrollView $name onStopNestedScroll")
super.onStopNestedScroll(target)
}
override fun onStartNestedScroll(child: View?, target: View?, nestedScrollAxes: Int): Boolean {
Log.d("NestScrollingTest", "MyScrollView $name onStartNestedScroll")
return super.onStartNestedScroll(child, target, nestedScrollAxes)
}
override fun onNestedPreScroll(target: View?, dx: Int, dy: Int, consumed: IntArray?) {
Log.d("NestScrollingTest", "MyScrollView $name onNestedPreScroll")
super.onNestedPreScroll(target, dx, dy, consumed)
}
override fun onNestedScroll(
target: View?, dxConsumed: Int, dyConsumed: Int, dxUnconsumed: Int, dyUnconsumed: Int
) {
Log.d("NestScrollingTest", "MyScrollView $name onNestedScroll")
super.onNestedScroll(target, dxConsumed, dyConsumed, dxUnconsumed, dyUnconsumed)
}
}
Activity代码
package com.peter.viewgrouptutorial.nestedscroll
import android.os.Build
import android.os.Bundle
import androidx.annotation.RequiresApi
import androidx.appcompat.app.AppCompatActivity
import com.peter.viewgrouptutorial.R
import com.peter.viewgrouptutorial.touchevent.MyScrollView
class ScrollTwoActivity : AppCompatActivity() {
@RequiresApi(Build.VERSION_CODES.LOLLIPOP)
override fun onCreate(savedInstanceState: Bundle?) {
super.onCreate(savedInstanceState)
setContentView(R.layout.activity_scroll_one)
var outerScroll = findViewById<MyScrollView>(R.id.outerScroll)
outerScroll.name = "Outer scroll"
var innerScroll = findViewById<MyScrollView>(R.id.innerScroll)
innerScroll.name = "Inner scroll"
outerScroll.isNestedScrollingEnabled = false
}
}
布局文件
<?xml version="1.0" encoding="utf-8"?>
<com.peter.viewgrouptutorial.touchevent.MyScrollView xmlns:android="http://schemas.android.com/apk/res/android"
android:id="@+id/outerScroll"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:background="#ff0">
<LinearLayout
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:orientation="vertical">
<TextView
android:layout_width="match_parent"
android:layout_height="match_parent"
android:text="@string/long_outer_string"></TextView>
<com.peter.viewgrouptutorial.touchevent.MyScrollView
android:id="@+id/innerScroll"
android:layout_width="match_parent"
android:layout_height="300dp"
android:background="#00f">
<TextView
android:layout_width="match_parent"
android:layout_height="match_parent"
android:text="@string/long_inner_string">
</TextView>
</com.peter.viewgrouptutorial.touchevent.MyScrollView>
<TextView
android:layout_width="match_parent"
android:layout_height="match_parent"
android:text="@string/long_outer_string">
</TextView>
</LinearLayout>
</com.peter.viewgrouptutorial.touchevent.MyScrollView>
我们把布局文件转化成树形图
关于树中的节点，介绍如下

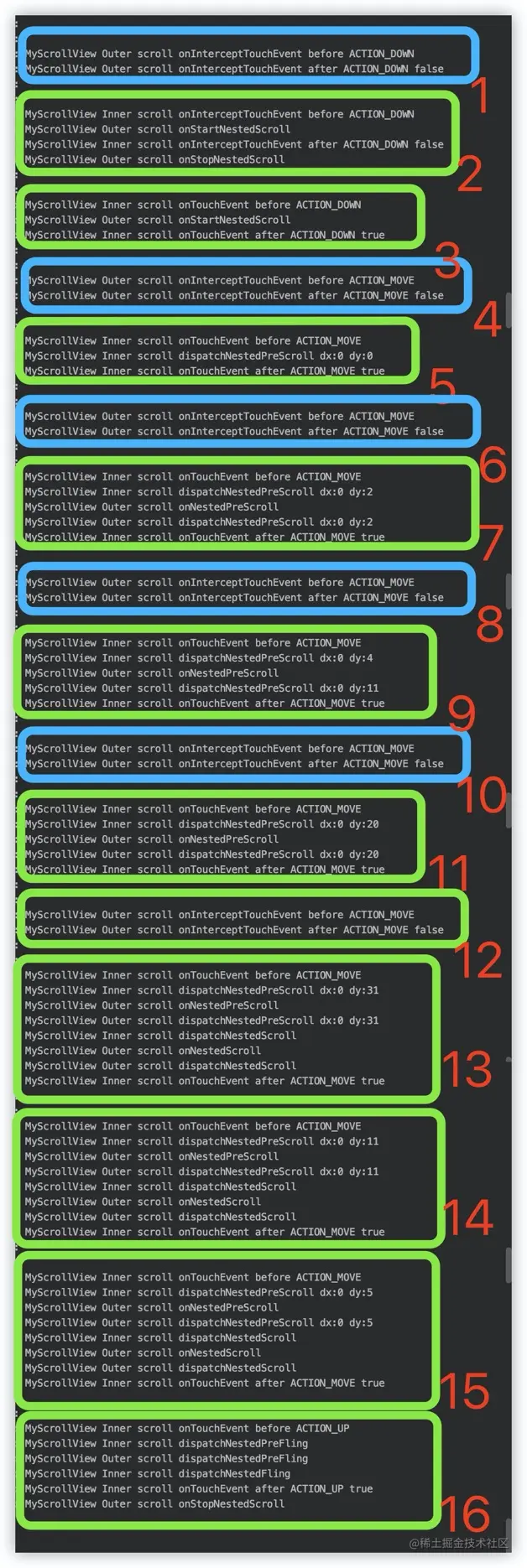

日志打印如下
OuterScrollView拦截MOVE事件条件:滑动距离>mTouchSlop&&OuterScrollView未响应嵌套滑动机制。
-
DOWN事件到达OuterScrollView#onInterceptTouchEvent，不拦截。
-
DOWN事件到达InnerScrollView#onInterceptTouchEvent，接着调用InnerScrollView#startNestedScroll，触发OuterScrollView#onStartNested，接着调用InnerScrollView#dispatchTouchEvent，由于是DOWN事件，会调用View#dispatchTouchEvent，调用stopNestedScroll，触发OuterScrollView#onStopNestedScroll。
-
DOWN事件到达InnerScrollView#onTouchEvent方法，调用startNestedScroll，触发OuterScrollView#onStartNestedScroll，OuterScrollView响应嵌套滑动机制。
-
MOVE事件到达OuterScrollView#onInterceptTouchEvent，拦截条件不成立，不拦截。
-
MOVE事件到达InnerScrollView#onTouchEvent，调用InnerScrollView#dispatchNestedPreScroll，由于dy=0 dx=0，不会触发OuterScrollView的onNestedPreScroll。
-
MOVE事件到达OuterScrollView#onInterceptTouchEvent，拦截条件不成立，不拦截。
-
MOVE事件到达InnerScrollView#onTouchEvent，dy<mTouchSlop,只会触发InnerScrollView#dispatchNestedPreScroll，不会触发dispatchNestedScroll。
-
MOVE事件到达OuterScrollView#onInterceptTouchEvent，拦截条件不成立，不拦截。
-
MOVE事件到达InnerScrollView#onTouchEvent，dy<mTouchSlop,只会触发InnerScrollView#dispatchNestedPreScroll，不会触发dispatchNestedScroll。
-
MOVE事件到达OuterScrollView#onInterceptTouchEvent，拦截条件不成立，不拦截。
-
MOVE事件到达InnerScrollView#onTouchEvent，dy<mTouchSlop,只会触发InnerScrollView#dispatchNestedPreScroll，不会触发dispatchNestedScroll。
-
MOVE事件到达OuterScrollView#onInterceptTouchEvent，拦截条件不成立，不拦截。
-
MOVE事件到达InnerScrollView#onTouchEvent，(dy=31)>mTouchSlop，会同时触发InnerScrollView#dispatchNestedPreScroll和dispatchNestedScroll，同时会调用parent.requestDisallowInterceptTouchEvent(true)。从此MOVE事件直达InnerScrollView#onTouchEvent
-
MOVE事件直达InnerScrollView#onTouchEvent
-
MOVE事件直达InnerScrollView#onTouchEvent
-
处理UP事件
总结DOWN事件和MOVE事件在NestedScrollingChild中的分发逻辑
-
DOWN事件到达NestedScrollingChild#onInterceptTouchEvent方法会调用startNestedScroll方法。
-
DOWN事件到达NestedScrollingChild#dispathTouchEvent方法会调用stopNestedScroll方法。
-
MOVE事件到达NestedScrollingChild#onTouchEvent方法，调用dispatchNestedPreScroll方法。如果mIsBeingDragged为true。会调用dispatchNestedScroll方法。从非dragged状态变成dragged状态时，会调用ViewParent#requestDisallowInterceptTouchEvent(true)。
我的开源项目
我开源了一个方便RecyclerView吸顶的Android库,欢迎您访问吸顶项目地址，如果您使用本库，请提出您的宝贵意见。
它目前支持以下功能:
- 支持复杂吸顶View功能
- 支持多类型吸顶功能
- 支持开启和关闭吸顶功能
- 支持设置吸顶偏移量
- 支持兼容ItemDecoration和ItemAnimator
- 支持RecyclerView数据变化和滚动到指定位置
- 其它更多功能
如果你有任何问题，欢迎通过以下方式联系我
