一、序
大家好，我是承香墨影，许久不见，甚是想念！
今天我们来聊聊 View 绘制流程的一个小细节，自定义绘制顺序。
View 的三大流程，测量、布局、绘制，我想大家应该都烂熟于心。而在绘制阶段，ViewGroup 不光要绘制自身，还需循环绘制其一众子 View，这个绘制策略默认为顺序绘制，即 [0 ~ childCount)。
这个默认的策略，有办法调整吗？例如修改成 (childCount ~ 0]，或是修成某个 View 最后绘制。同时又有什么场景需要我们做这样的修改？
需要注意的是，绘制顺序会影响覆盖顺序，同时也会影响 View 的事件分发，这些都是关联影响的，可谓是牵一发而动全身。
今天就来聊聊这个问题。
二、TV App 的 Item 处理
修改 View 的绘制顺序，在日常开发中，基本用不到。众多手机端 App 的 UI 设计，大部分采用扁平化的设计思想，除非是一些很特别的自定义 View，多数情况下，我们无需考虑 View 的默认绘制顺序。
这也很好理解，正常情况下，ViewGroup 中后添加的 View，视觉上就是应该覆盖在之前的 View 之上的。
但是有一个场景的设计，很特别，那就是 Android TV App。
在 TV 的设计上，因为需要遥控器按键控制，为了更丰富的视觉体验，是需要额外处理 View 对焦点状态的变化的。
例如：获取焦点的 ItemView 整个高亮，放大再加个阴影，都是很常见的设计。

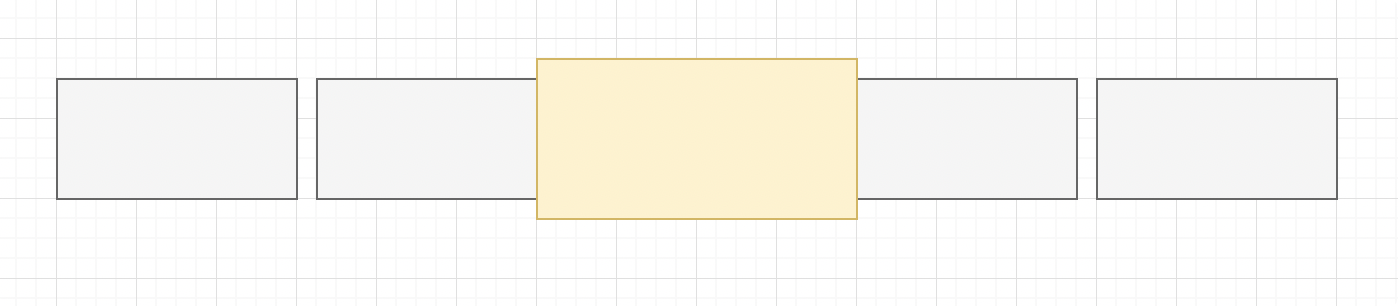

那么这就带来一个问题，正常我们使用 RecyclerView 实现的列表效果，当 Item 之间的间距过小时，单个 Item 被放大就会出现遮盖的效果。
例如上图所示，一个很常见的焦点放大高亮的设计，但却被后面的 View 遮盖了。
这样的情况，如何解决呢？
拍脑袋想，既然是间距太小了，那我们就拉大间距就好了。修改一个属性解决一个需求，设计师哭晕在工位上。

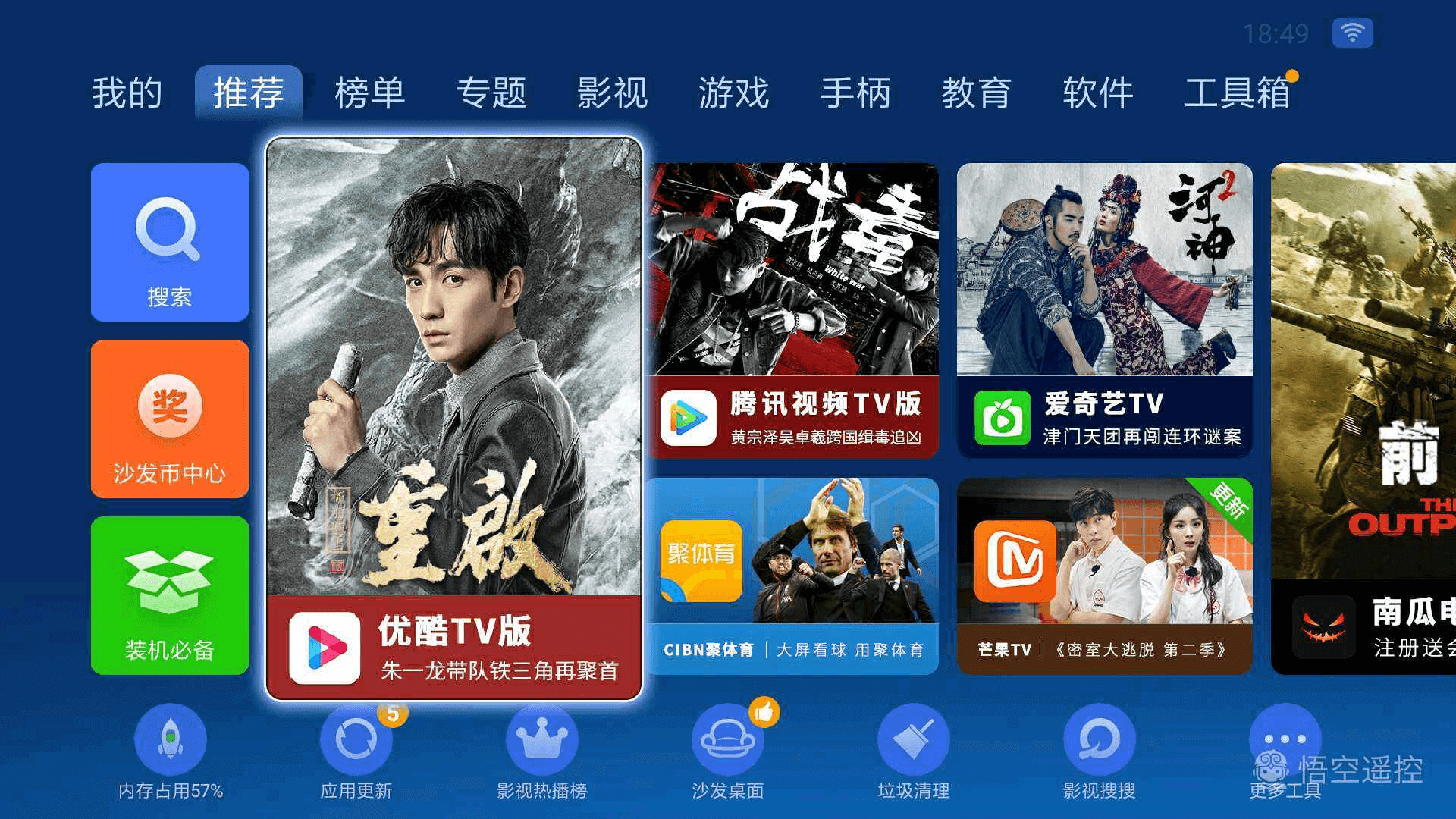

不过确实有一些设计效果，间距足够，也就不存在遮盖的现象，例如 Bilibili 的 TV 端的部分页面。

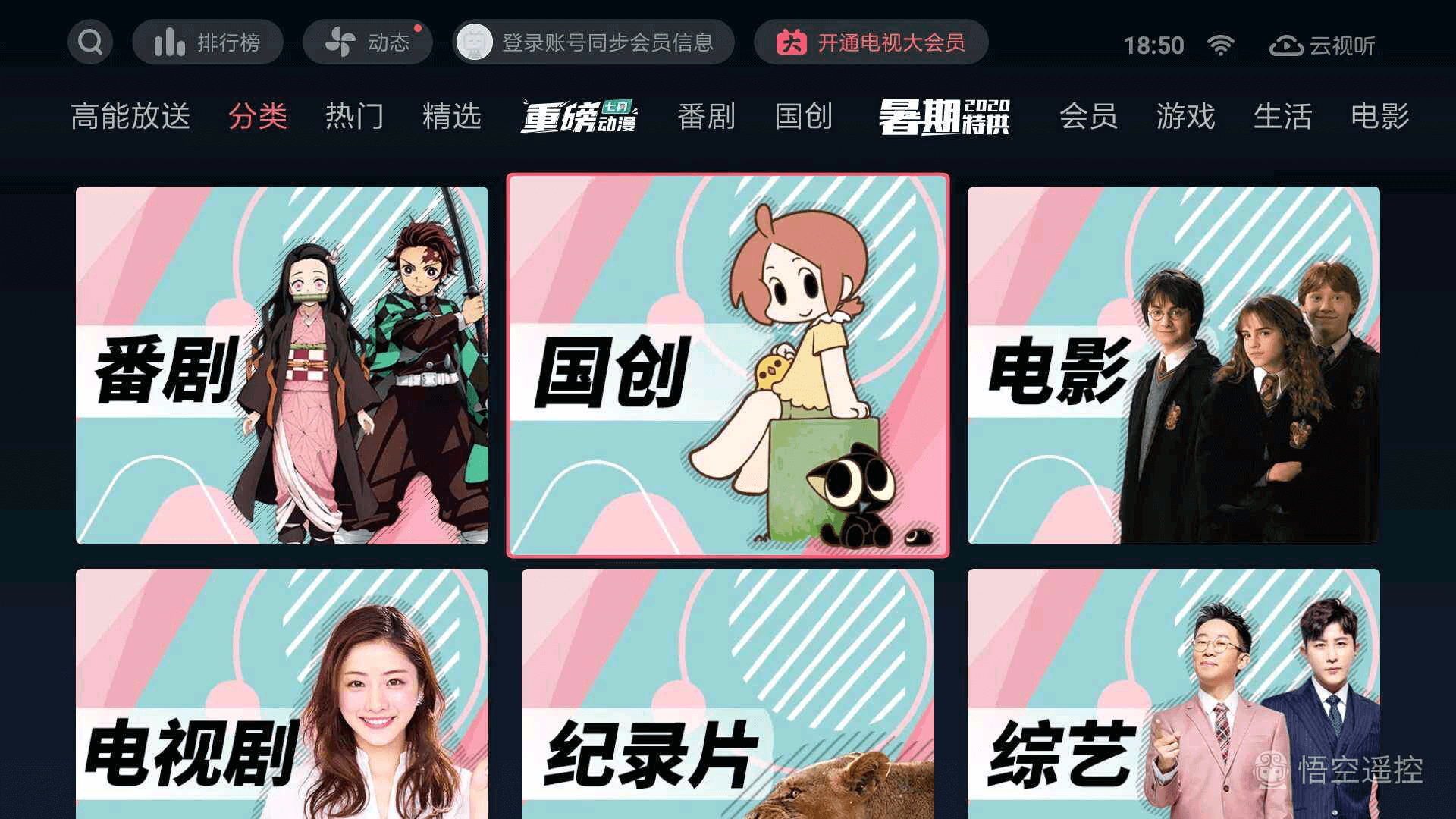

但是我们不能只靠改间距解决问题，多数情况下，设计师留给我们的间距并不多。大部分 TV App 是这样的。
既然逃不掉，那就研究一下如何解决。
三、修改绘制顺序原理
修改绘制顺序，其实很简单，Android 已经为我们留出了扩展点。
我们知道，ViewGroup 通过其成员 mChildren 数组，存储子 View。而在 ViewGroup 绘制子 View 的 dispatchDraw() 方法循环中，并不是直接利用索引从 mChildren 数组中取值的。
@Override
protected void dispatchDraw(Canvas canvas) {
// ...
final ArrayList<View> preorderedList = usingRenderNodeProperties
? null : buildOrderedChildList();
final boolean customOrder = preorderedList == null
&& isChildrenDrawingOrderEnabled();
for (int i = 0; i < childrenCount; i++) {
// ...
final int childIndex = getAndVerifyPreorderedIndex(childrenCount, i, customOrder);
// 并非直接从 mChildren 中获取
final View child = getAndVerifyPreorderedView(preorderedList, children, childIndex);
if ((child.mViewFlags & VISIBILITY_MASK) == VISIBLE || child.getAnimation() != null) {
more |= drawChild(canvas, child, drawingTime);
}
}
// ...
}
可以看到，child 并非是从 mChildren 中直取的，而是通过 getAndVerifyPreorderedView() 获得，它的参数除了 children 外，还有一个 preorderedList 的 ArrayList，及子 View 的索引。
private static View getAndVerifyPreorderedView(ArrayList<View> preorderedList,
View[] children,
int childIndex) {
final View child;
if (preorderedList != null) {
child = preorderedList.get(childIndex);
if (child == null) {
throw new RuntimeException("Invalid preorderedList contained null child at index "
+ childIndex);
}
} else {
child = children[childIndex];
}
return child;
}
在其中，若 preorderedList 不为空，则从其中获取子 View，反之则还是从 children 中获取。
回到前面 dispatchDraw() 中，这里使用的 preorderedList 关键列表，来自 buildOrderedChildList()，在方法中通过 getAndVerifyPreorderedIndex() 获取对应子 View 的索引，此方法需要一个 Boolean 类型的 customOrder，即表示是否需要自定义顺序。
ArrayList<View> buildOrderedChildList() {
// ...
final boolean customOrder = isChildrenDrawingOrderEnabled();
for (int i = 0; i < childrenCount; i++) {
// add next child (in child order) to end of list
final int childIndex = getAndVerifyPreorderedIndex(childrenCount, i, customOrder);
final View nextChild = mChildren[childIndex];
final float currentZ = nextChild.getZ();
// insert ahead of any Views with greater Z
int insertIndex = i;
while (insertIndex > 0 && mPreSortedChildren.get(insertIndex - 1).getZ() > currentZ) {
insertIndex--;
}
mPreSortedChildren.add(insertIndex, nextChild);
}
return mPreSortedChildren;
}
buildOrderedChildList() 的逻辑就是按照 Z 轴调整 children 顺序，Z 轴值相同则参考 customOrder 的配置。
通常 ViewGroup 中的子 View，Z 值一致，所以关键参数是 customOrder 开关。
从代码上了解到 customOrder 是通过 isChildrenDrawingOrderEnabled() 方法获取，与之对应的是 setChildrenDrawingOrderEnabled() 可以设置 customOrder 的取值。
也就是说，如果我们要调整顺序，可以使用以下步骤调整：
- 调用
setChildrenDrawingOrderEnable(true)开启自定义绘制顺序 - 重写
getChildDrawingOrder()修改 View 的取值索引
四、实例
最后，我们写个 Demo，重写 RecycleView 的 getChildDrawingOrder() 方法，来实现获得焦点的 View 最后绘制。
@Override
protected int getChildDrawingOrder(int childCount, int i) {
View view = getLayoutManager().getFocusedChild();
if (null == view) {
return super.getChildDrawingOrder(childCount, i);
}
int position = indexOfChild(view);
if (position < 0) {
return super.getChildDrawingOrder(childCount, i);
}
if (i == childCount - 1) {
return position;
}
if (i == position) {
return childCount - 1;
}
return super.getChildDrawingOrder(childCount, i);
}
别忘了还需要调用 setChildrenDrawingOrderEnabled(true) 开启自定义绘制顺序。

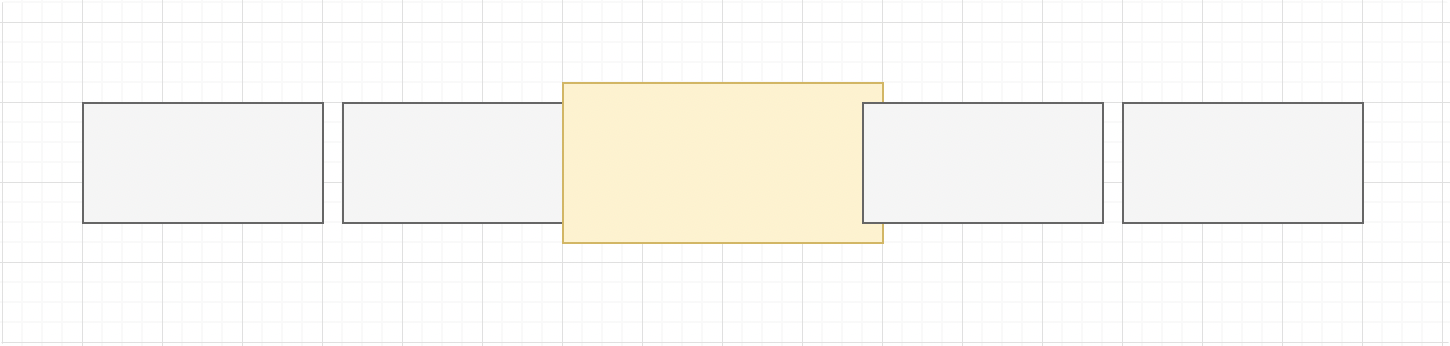

此时，焦点放大时，就不会被其他 View 遮挡。
