OpenGL之向量及矩阵应⽤

OpenGL⾥的矩阵/向量使⽤

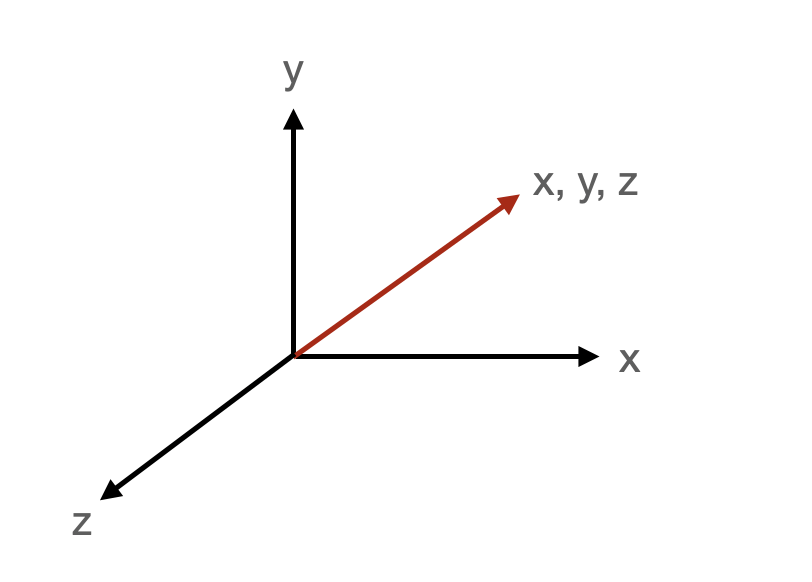

• 3个值（x、y、z)组合起来表示2个重要的值，⽅向和数量

OpenGLmath3d库

math3d库，有2个数据类型，能够表示⼀个三维或者四维向量。"M3DVector3f"可以表示⼀个三维向量（x,y,z），⽽"M3DVector4f"则可以表示⼀个四维向量（x,y,z,w).在典型情况下，w 坐标设为1.0。x,y,z值通过除以缩放因子w，来进⾏缩放。⽽除以1.0则本质上不改变x,y,z值。

typedeffloatM3DVector3f[3];
typedeffloatM3DVector4f[4];

声明⼀个三分量向量操作：
M3DVector3fvVector;

类似，声明⼀个四分量的操作:
M3DVector4fvVectro={0.0f,0.0f,1.0f,1.0f};

声明⼀个三分量顶点数组，例如⽣成⼀个三⻆形
M3DVector3fvVerts[]={
                    -0.5f,0.0f,0.0f,
                    0.5f,0.0f,0.0f,
                    0.0f,0.5f,0.0f
};

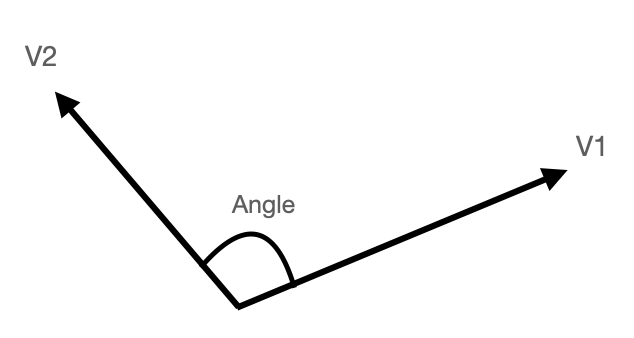

向量/矩阵点乘

//实现点乘⽅法：
//⽅法1：返回的是-1，1之间的值。它代表这个2个向量的余弦值。
floatm3dDotProduct3(constM3DVector3fu,const M3DVector3fv);

//⽅法2：返回2个向量之间的弧度值。
floatm3dGetAngleBetweenVector3(constM3DVector3f u,constM3DVector3fv);

向量/矩阵叉乘

/*
叉乘运算结果返回⼀个新的向量，这个新的向量与原来的2个向量垂直
result是一个向量，V1和V2相乘的结果
*/
void m3dCrossProduct3(M3DVector3f result,constM3DVector3f u,constM3DVector3fv);
/*叉乘不满足交换律 即A * B != B * A*/

OpenGL下的矩阵

typedeffloatM3DMatrix33f[9];
typedeffloatM3DMatrix44f[16];

理解变化

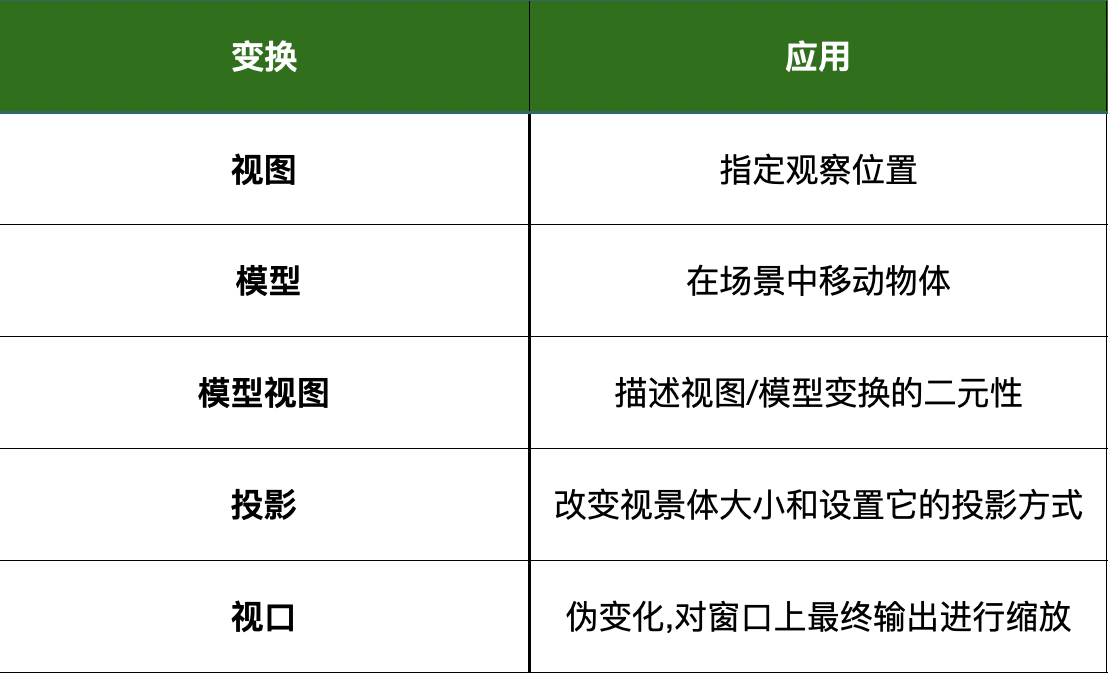

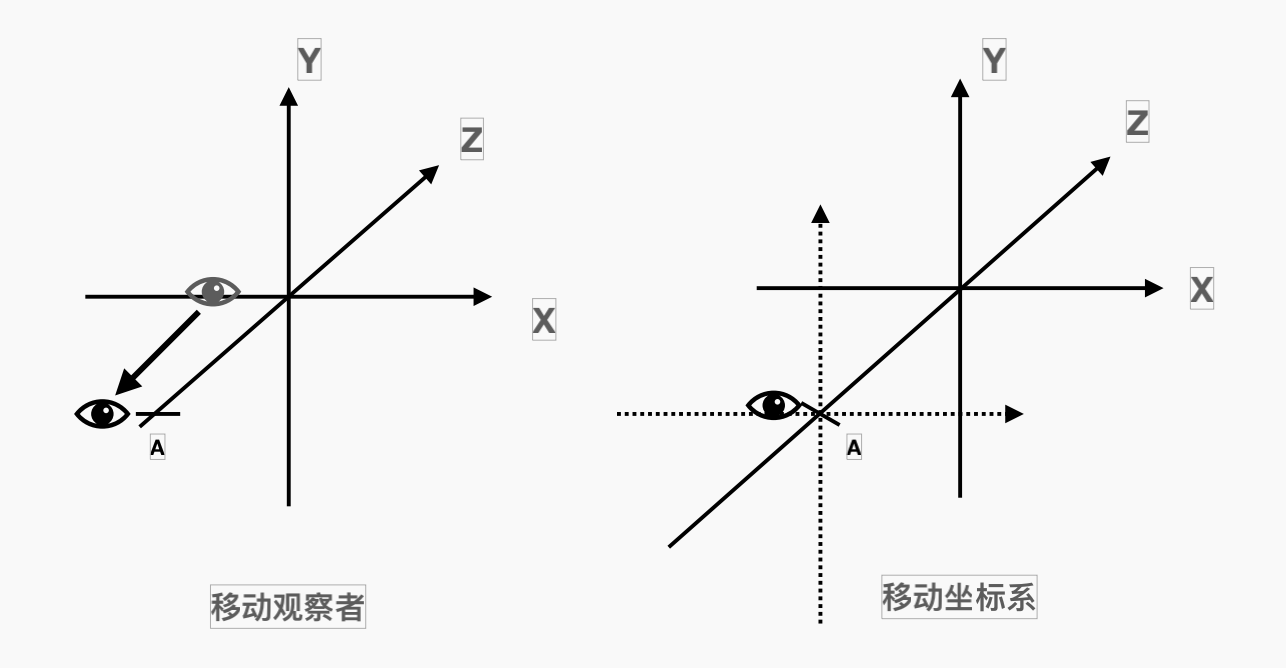

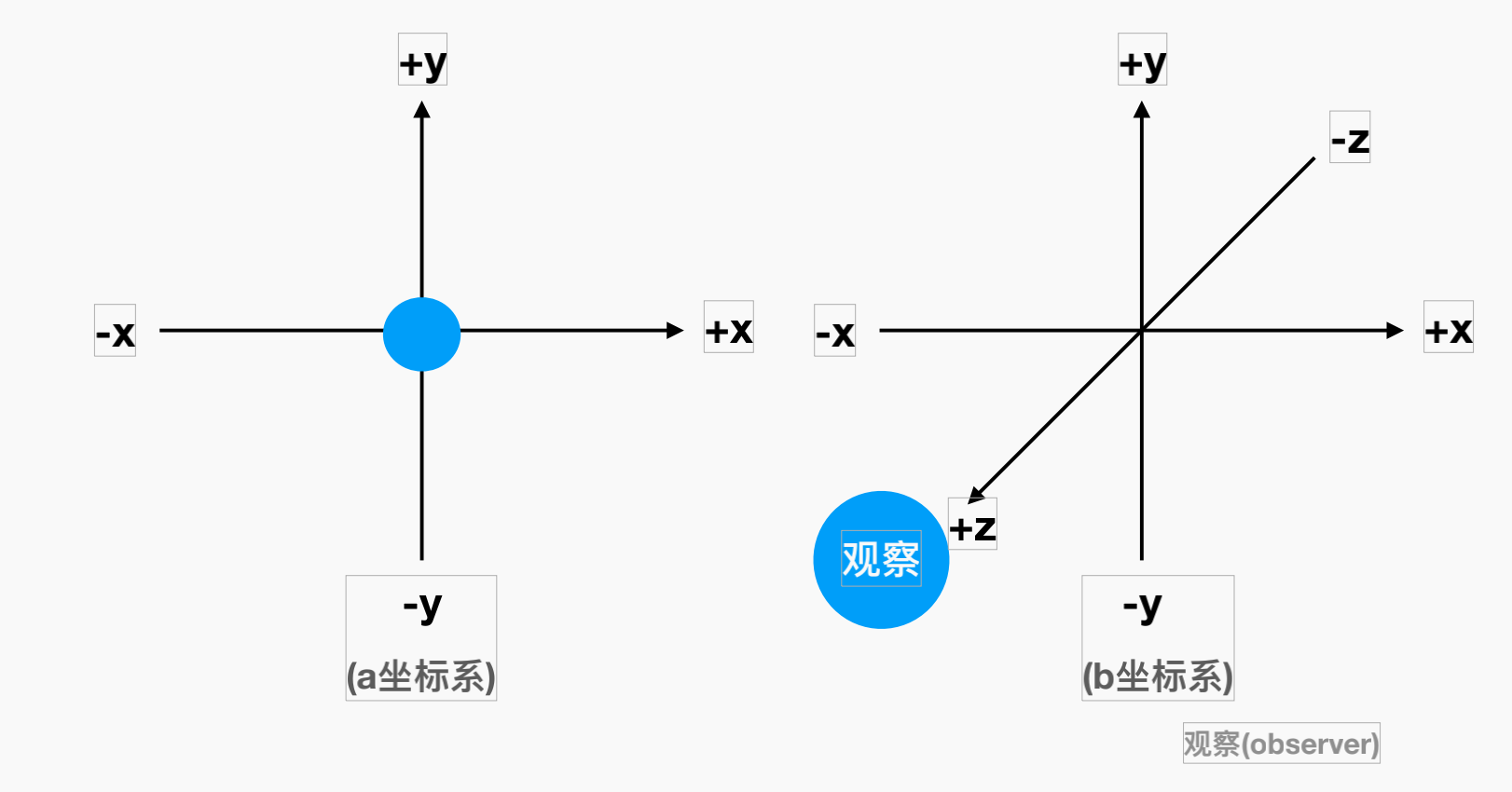

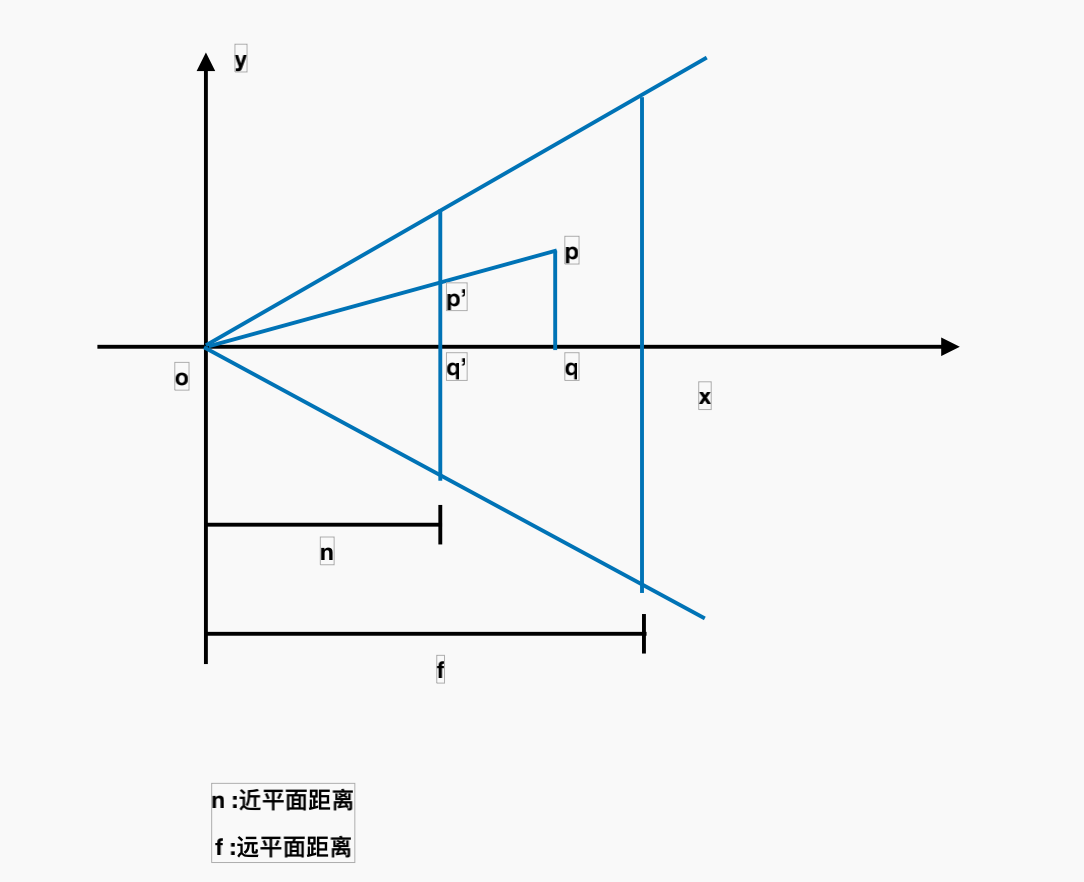

• 2个视角观察坐标

• 平移：对象沿着给定的轴进⾏移动

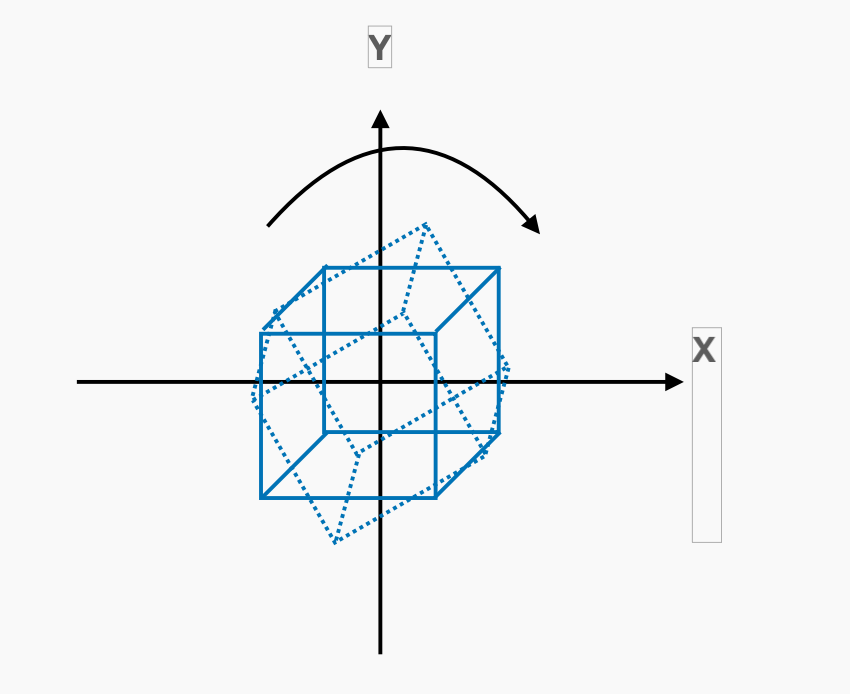

• 旋转变换 图中对象围绕⼀条坐标轴进⾏旋转

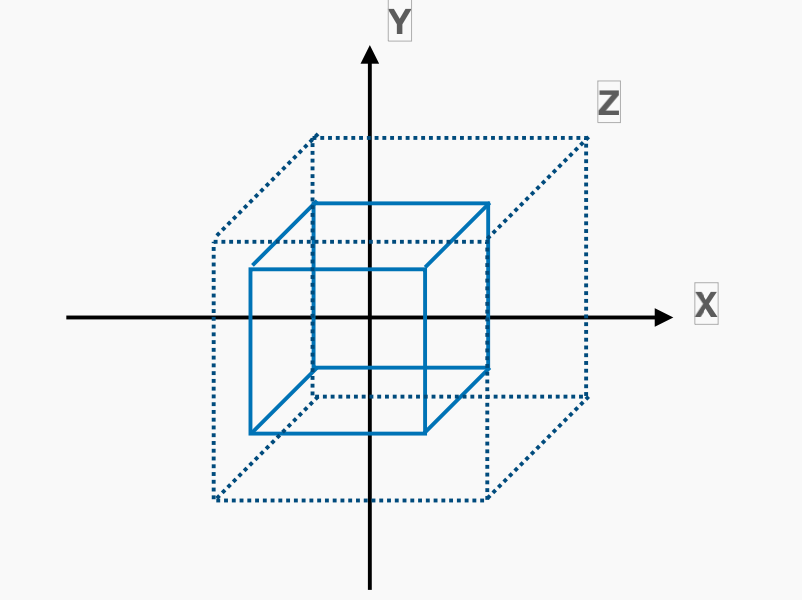

• 缩放 图中对象的⼤⼩进⾏了指定数量的放⼤或者缩⼩

• other

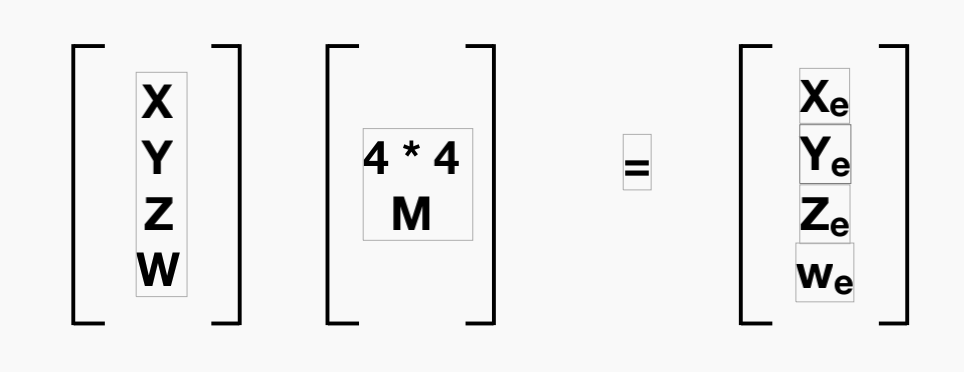

• 单个顶点上应⽤模型视图变换的矩阵⽅程式

转置矩阵：将⾏矩阵A的换成同序列列得到的矩阵，叫做A的转换矩阵。计为AT。 矩阵转置，其实就是⾏列互换。有很多地⽅都⽤到。⽐如数学、程序语⾔、计算机 数据结构中

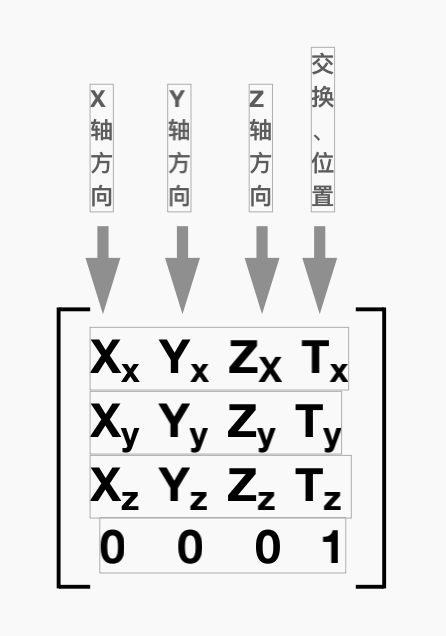

⼀个4*4矩阵是如何在3D空间中表示⼀个位置和⽅向的 列向量进⾏了特别的标注：矩阵的最后⼀⾏都为0，只有最后⼀个元素为1

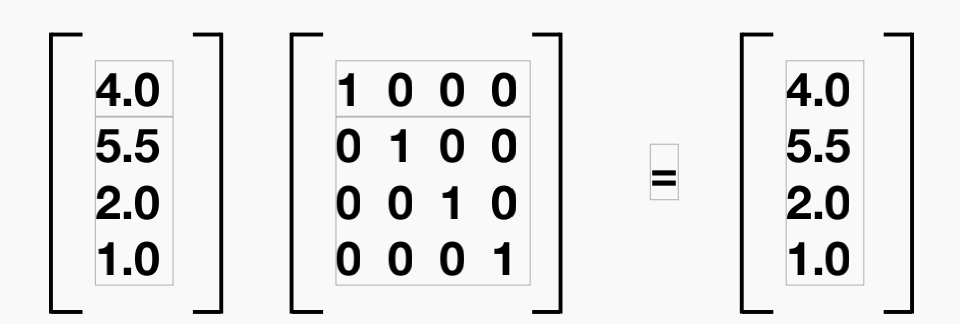

将⼀个向量乘以⼀个单位矩阵得到的结果还是原来的矩阵：

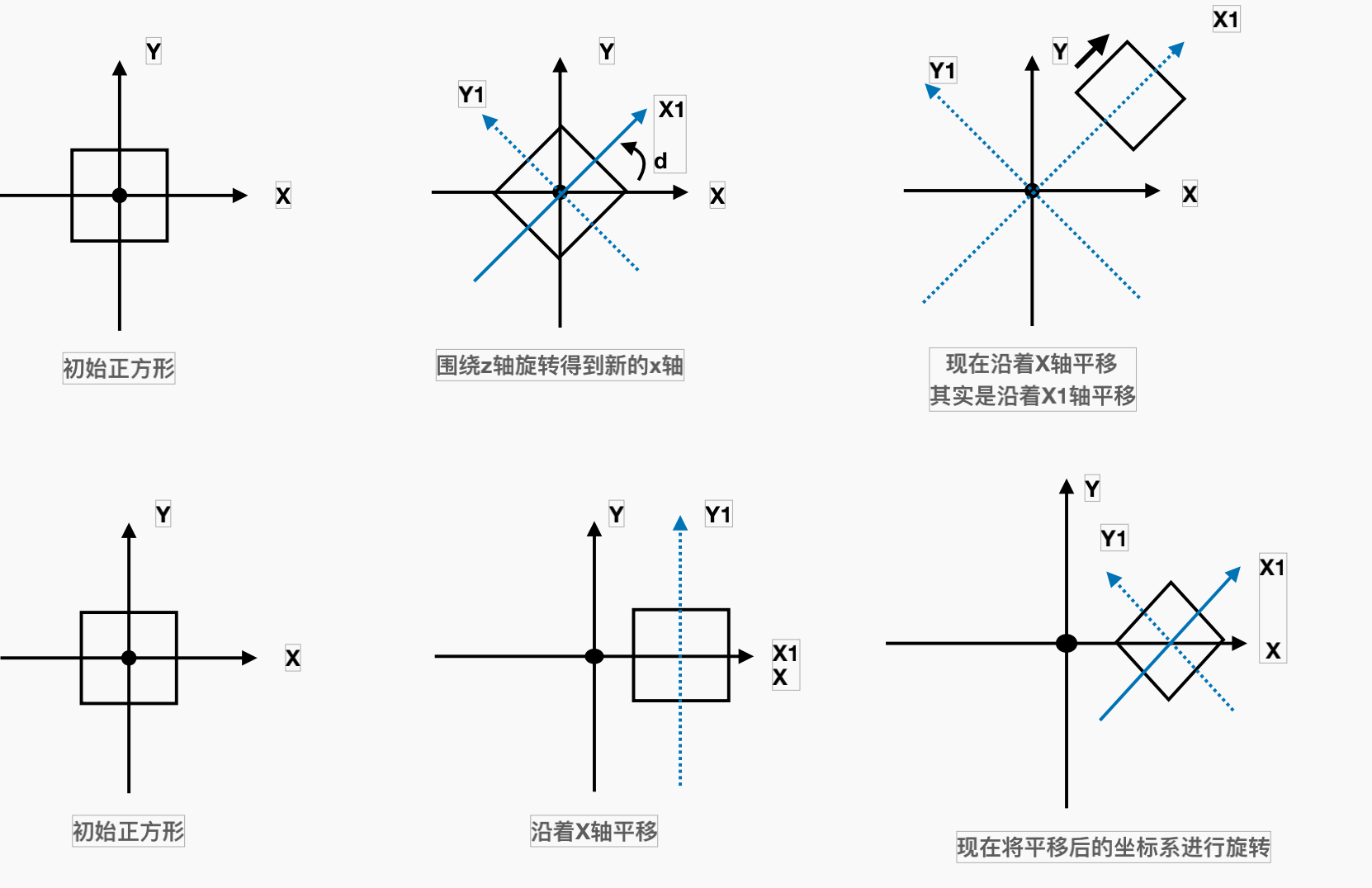

仿射变换

//Rotate函数angle参数是传递的度数，⽽不是弧度
voidMatrixStack::Rotate(GLfloatangle,GLfloatx,GLfloaty,GLfloatz);
voidMatrixStack::Translate(GLfloatx,GLfloaty,GLfloatz);
voidMatrixStack::Scale(GLfloatx,GLfloaty,GLfloatz);

图形移动矩阵变换主要代码

/*
 案例：实现矩阵的移动，利用矩阵的平移、旋转、综合变化等
 */
#include "GLTools.h"
#include "GLShaderManager.h"
#include "math3d.h"

#ifdef __APPLE__
#include <glut/glut.h>
#else
#define FREEGLUT_STATIC
#include <GL/glut.h>
#endif

GLBatch	squareBatch;
GLShaderManager	shaderManager;


GLfloat blockSize = 0.1f;
GLfloat vVerts[] = {
    -blockSize, -blockSize, 0.0f,
    blockSize, -blockSize, 0.0f,
    blockSize,  blockSize, 0.0f,
    -blockSize,  blockSize, 0.0f};

GLfloat xPos = 0.0f;
GLfloat yPos = 0.0f;

void SetupRC()
{
    //1.初始化
    glClearColor(0.0f, 0.0f, 1.0f, 1.0f );
    shaderManager.InitializeStockShaders();

    //2.加载三角形
    squareBatch.Begin(GL_TRIANGLE_FAN, 4);
    squareBatch.CopyVertexData3f(vVerts);
    squareBatch.End();
}

//移动（移动只是计算了X,Y移动的距离，以及碰撞检测）
void SpecialKeys(int key, int x, int y)
{
    GLfloat stepSize = 0.025f;
    if(key == GLUT_KEY_UP)
        yPos += stepSize;

    if(key == GLUT_KEY_DOWN)
        yPos -= stepSize;

    if(key == GLUT_KEY_LEFT)
        xPos -= stepSize;

    if(key == GLUT_KEY_RIGHT)
        xPos += stepSize;

    // 碰撞检测
    if(xPos < (-1.0f + blockSize)) xPos = -1.0f + blockSize;

    if(xPos > (1.0f - blockSize)) xPos = 1.0f - blockSize;

    if(yPos < (-1.0f + blockSize))  yPos = -1.0f + blockSize;

    if(yPos > (1.0f - blockSize)) yPos = 1.0f - blockSize;

    glutPostRedisplay();
}


void RenderScene(void)
{

    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

    GLfloat vRed[] = { 1.0f, 0.0f, 0.0f, 1.0f };

    M3DMatrix44f mFinalTransform, mTranslationMatrix, mRotationMatrix;

    //平移 xPos,yPos
    m3dTranslationMatrix44(mTranslationMatrix, xPos, yPos, 0.0f);

    // 每次重绘时，旋转5度
    static float yRot = 0.0f;
    yRot += 5.0f;
    m3dRotationMatrix44(mRotationMatrix, m3dDegToRad(yRot), 0.0f, 0.0f, 1.0f);

    //将旋转和移动的结果合并到mFinalTransform 中
    m3dMatrixMultiply44(mFinalTransform, mTranslationMatrix, mRotationMatrix);

    //将矩阵结果提交到固定着色器（平面着色器）中。
    shaderManager.UseStockShader(GLT_SHADER_FLAT, mFinalTransform, vRed);
    squareBatch.Draw();

    // 执行缓冲区交换
    glutSwapBuffers();
}



void ChangeSize(int w, int h)
{
    glViewport(0, 0, w, h);
}


int main(int argc, char* argv[])
{
    gltSetWorkingDirectory(argv[0]);

    glutInit(&argc, argv);
    glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGBA | GLUT_DEPTH);
    glutInitWindowSize(600, 600);
    glutCreateWindow("Move Block with Arrow Keys");

    GLenum err = glewInit();
    if (GLEW_OK != err)
    {

        fprintf(stderr, "Error: %s\n", glewGetErrorString(err));
        return 1;
    }

    glutReshapeFunc(ChangeSize);
    glutDisplayFunc(RenderScene);
    glutSpecialFunc(SpecialKeys);

    SetupRC();

    glutMainLoop();
    return 0;
}

运行Demo 效果：

案列球、环面、圆柱、锥、磁盘

#include "GLTools.h"	// OpenGL toolkit
#include "GLMatrixStack.h"
#include "GLFrame.h"
#include "GLFrustum.h"
#include "GLBatch.h"
#include "GLGeometryTransform.h"
#include "StopWatch.h"

#include <math.h>
#ifdef __APPLE__
#include <glut/glut.h>
#else
#define FREEGLUT_STATIC
#include <GL/glut.h>
#endif


GLShaderManager		shaderManager;
GLMatrixStack		modelViewMatrix;
GLMatrixStack		projectionMatrix;
//观察者位置
GLFrame				cameraFrame;
//世界坐标位置
GLFrame             objectFrame;

//视景体，用来构造投影矩阵
GLFrustum			viewFrustum;

//三角形批次类
GLTriangleBatch     CC_Triangle;

//球
GLTriangleBatch     sphereBatch;
//环
GLTriangleBatch     torusBatch;
//圆柱
GLTriangleBatch     cylinderBatch;
//锥
GLTriangleBatch     coneBatch;
//磁盘
GLTriangleBatch     diskBatch;

GLGeometryTransform	transformPipeline;
M3DMatrix44f		shadowMatrix;

GLfloat vGreen[] = { 0.0f, 1.0f, 0.0f, 1.0f };
GLfloat vBlack[] = { 0.0f, 0.0f, 0.0f, 1.0f };

int nStep = 0;

// 将上下文中，进行必要的初始化
void SetupRC()
{
    //1.
    glClearColor(0.7f, 0.7f, 0.7f, 1.0f );
    shaderManager.InitializeStockShaders();

    //2.开启深度测试
    glEnable(GL_DEPTH_TEST);

    //将物体向屏幕外移动15.0
    objectFrame.MoveForward(15.0f);

    //4.利用三角形批次类构造图形对象
    // 球
    /*
      gltMakeSphere(GLTriangleBatch& sphereBatch, GLfloat fRadius, GLint iSlices, GLint iStacks);
     参数1：sphereBatch，三角形批次类对象
     参数2：fRadius，球体半径
     参数3：iSlices，从球体底部堆叠到顶部的三角形带的数量；其实球体是一圈一圈三角形带组成
     参数4：iStacks，围绕球体一圈排列的三角形对数

     建议：一个对称性较好的球体的片段数量是堆叠数量的2倍，就是iStacks = 2 * iSlices;
     绘制球体都是围绕Z轴，这样+z就是球体的顶点，-z就是球体的底部。
     */
    gltMakeSphere(sphereBatch, 3.0, 10, 20);

    // 环面
    /*
     gltMakeTorus(GLTriangleBatch& torusBatch, GLfloat majorRadius, GLfloat minorRadius, GLint numMajor, GLint numMinor);
     参数1：torusBatch，三角形批次类对象
     参数2：majorRadius,甜甜圈中心到外边缘的半径
     参数3：minorRadius,甜甜圈中心到内边缘的半径
     参数4：numMajor,沿着主半径的三角形数量
     参数5：numMinor,沿着内部较小半径的三角形数量
     */
    gltMakeTorus(torusBatch, 3.0f, 0.75f, 15, 15);

    // 圆柱
    /*
     void gltMakeCylinder(GLTriangleBatch& cylinderBatch, GLfloat baseRadius, GLfloat topRadius, GLfloat fLength, GLint numSlices, GLint numStacks);
     参数1：cylinderBatch，三角形批次类对象
     参数2：baseRadius,底部半径
     参数3：topRadius,头部半径
     参数4：fLength,圆形长度
     参数5：numSlices,围绕Z轴的三角形对的数量
     参数6：numStacks,圆柱底部堆叠到顶部圆环的三角形数量
     */
    gltMakeCylinder(cylinderBatch, 2.0f, 2.0f, 3.0f, 15, 2);

    //锥
    /*
     void gltMakeCylinder(GLTriangleBatch& cylinderBatch, GLfloat baseRadius, GLfloat topRadius, GLfloat fLength, GLint numSlices, GLint numStacks);
     参数1：cylinderBatch，三角形批次类对象
     参数2：baseRadius,底部半径
     参数3：topRadius,头部半径
     参数4：fLength,圆形长度
     参数5：numSlices,围绕Z轴的三角形对的数量
     参数6：numStacks,圆柱底部堆叠到顶部圆环的三角形数量
     */
    //圆柱体，从0开始向Z轴正方向延伸。
    //圆锥体，是一端的半径为0，另一端半径可指定。
    gltMakeCylinder(coneBatch, 2.0f, 0.0f, 3.0f, 13, 2);

    // 磁盘
    /*
    void gltMakeDisk(GLTriangleBatch& diskBatch, GLfloat innerRadius, GLfloat outerRadius, GLint nSlices, GLint nStacks);
     参数1:diskBatch，三角形批次类对象
     参数2:innerRadius,内圆半径
     参数3:outerRadius,外圆半径
     参数4:nSlices,圆盘围绕Z轴的三角形对的数量
     参数5:nStacks,圆盘外网到内围的三角形数量
     */
    gltMakeDisk(diskBatch, 1.5f, 3.0f, 13, 3);
}


void DrawWireFramedBatch(GLTriangleBatch* pBatch)
{
    //----绘制图形----
    //1.平面着色器，绘制三角形
    shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vGreen);
     //传过来的参数，对应不同的图形Batch
    pBatch->Draw();

    //---画出黑色轮廓---

    //2.开启多边形偏移
    glEnable(GL_POLYGON_OFFSET_LINE);
    //多边形模型(背面、线) 将多边形背面设为线框模式
    glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);
    //开启多边形偏移(设置偏移数量)
    glPolygonOffset(-1.0f, -1.0f);
    //线条宽度
    glLineWidth(2.5f);

    //3.开启混合功能(颜色混合&抗锯齿功能)
    glEnable(GL_BLEND);
    //开启处理线段抗锯齿功能
    glEnable(GL_LINE_SMOOTH);
    //设置颜色混合因子
    glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);

   //4.平面着色器绘制线条
    shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vBlack);

    pBatch->Draw();

    //5.恢复多边形模式和深度测试
    glPolygonMode(GL_FRONT_AND_BACK, GL_FILL);
    glDisable(GL_POLYGON_OFFSET_LINE);
    glLineWidth(1.0f);
    glDisable(GL_BLEND);
    glDisable(GL_LINE_SMOOTH);
}

//召唤场景
void RenderScene(void)
{
    //1.用当前清除颜色清除窗口背景
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

    //2.模型视图矩阵栈堆，压栈
    modelViewMatrix.PushMatrix(objectFrame);


    //3.判断你目前是绘制第几个图形
    switch(nStep) {
        case 0:
            DrawWireFramedBatch(&sphereBatch);
            break;
        case 1:
            DrawWireFramedBatch(&torusBatch);
            break;
        case 2:
            DrawWireFramedBatch(&cylinderBatch);
            break;
        case 3:
            DrawWireFramedBatch(&coneBatch);
            break;
        case 4:
            DrawWireFramedBatch(&diskBatch);
            break;
    }

    //4. pop
    modelViewMatrix.PopMatrix();

    //5.
    glutSwapBuffers();
}




//上下左右，移动图形
void SpecialKeys(int key, int x, int y)
{
    if(key == GLUT_KEY_UP)
        //移动世界坐标系，而不是去移动物体。
        //将世界坐标系在X方向移动-5.0
    objectFrame.RotateWorld(m3dDegToRad(-5.0f), 1.0f, 0.0f, 0.0f);

    if(key == GLUT_KEY_DOWN)
        objectFrame.RotateWorld(m3dDegToRad(5.0f), 1.0f, 0.0f, 0.0f);

    if(key == GLUT_KEY_LEFT)
        objectFrame.RotateWorld(m3dDegToRad(-5.0f), 0.0f, 1.0f, 0.0f);

    if(key == GLUT_KEY_RIGHT)
        objectFrame.RotateWorld(m3dDegToRad(5.0f), 0.0f, 1.0f, 0.0f);

    glutPostRedisplay();
}




//点击空格，切换渲染图形
void KeyPressFunc(unsigned char key, int x, int y)
{
    if(key == 32)
    {
        nStep++;

        if(nStep > 4)
            nStep = 0;
    }

    switch(nStep)
    {
        case 0:
            glutSetWindowTitle("Sphere");
            break;
        case 1:
            glutSetWindowTitle("Torus");
            break;
        case 2:
            glutSetWindowTitle("Cylinder");
            break;
        case 3:
            glutSetWindowTitle("Cone");
            break;
        case 4:
            glutSetWindowTitle("Disk");
            break;
    }

    glutPostRedisplay();
}


void ChangeSize(int w, int h)
{
    //1.视口
    glViewport(0, 0, w, h);

    //2.透视投影
    viewFrustum.SetPerspective(35.0f, float(w) / float(h), 1.0f, 500.0f);
    //projectionMatrix 矩阵堆栈 加载透视投影矩阵
    projectionMatrix.LoadMatrix(viewFrustum.GetProjectionMatrix());

    //3.modelViewMatrix 矩阵堆栈 加载单元矩阵
    modelViewMatrix.LoadIdentity();

    //4.通过GLGeometryTransform管理矩阵堆栈
    //使用transformPipeline 管道管理模型视图矩阵堆栈 和 投影矩阵堆栈
    transformPipeline.SetMatrixStacks(modelViewMatrix, projectionMatrix);
}


int main(int argc, char* argv[])
{
    gltSetWorkingDirectory(argv[0]);

    glutInit(&argc, argv);
    glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGBA | GLUT_DEPTH | GLUT_STENCIL);
    glutInitWindowSize(800, 600);
    glutCreateWindow("Sphere");
    glutReshapeFunc(ChangeSize);
    glutKeyboardFunc(KeyPressFunc);
    glutSpecialFunc(SpecialKeys);
    glutDisplayFunc(RenderScene);

    GLenum err = glewInit();
    if (GLEW_OK != err) {
        fprintf(stderr, "GLEW Error: %s\n", glewGetErrorString(err));
        return 1;
    }


    SetupRC();

    glutMainLoop();
    return 0;
}
