离屏渲染问题是在面试中经常会被问到的一个问题，都知道设置layer圆角，会触发离屏渲染，那么只有设置圆角就会触发离屏渲染吗？

那么，我们来写一段代码测试一下，是否是所有的圆角都会触发离屏渲染。

我们定义几个不同情况的按钮，设置圆角，测试代码如下：

    //1.按钮存在背景图片
    UIButton *btn1 = [UIButton buttonWithType:UIButtonTypeCustom];
    btn1.frame = CGRectMake(100, 80, 100, 100);
    btn1.layer.cornerRadius = 50;
    [self.view addSubview:btn1];

    [btn1 setImage:[UIImage imageNamed:@"btn.png"] forState:UIControlStateNormal];
    btn1.clipsToBounds = YES;

    //2.按钮不存在背景图片
    UIButton *btn2 = [UIButton buttonWithType:UIButtonTypeCustom];
    btn2.frame = CGRectMake(100, 200, 100, 100);
    btn2.layer.cornerRadius = 50;
    btn2.backgroundColor = [UIColor blueColor];
    [self.view addSubview:btn2];
    btn2.clipsToBounds = YES;

    //3.UIImageView 设置了图片+背景色;
    UIImageView *img1 = [[UIImageView alloc]init];
    img1.frame = CGRectMake(100, 340, 100, 100);
    img1.backgroundColor = [UIColor blueColor];
    [self.view addSubview:img1];
    img1.layer.cornerRadius = 50;
    img1.layer.masksToBounds = YES;
    img1.image = [UIImage imageNamed:@"btn.png"];

    //4.UIImageView 只设置了图片,无背景色;
    UIImageView *img2 = [[UIImageView alloc]init];
    img2.frame = CGRectMake(100, 520, 100, 100);
    [self.view addSubview:img2];
    img2.layer.cornerRadius = 50;
    img2.layer.masksToBounds = YES;
    img2.image = [UIImage imageNamed:@"btn.png"];

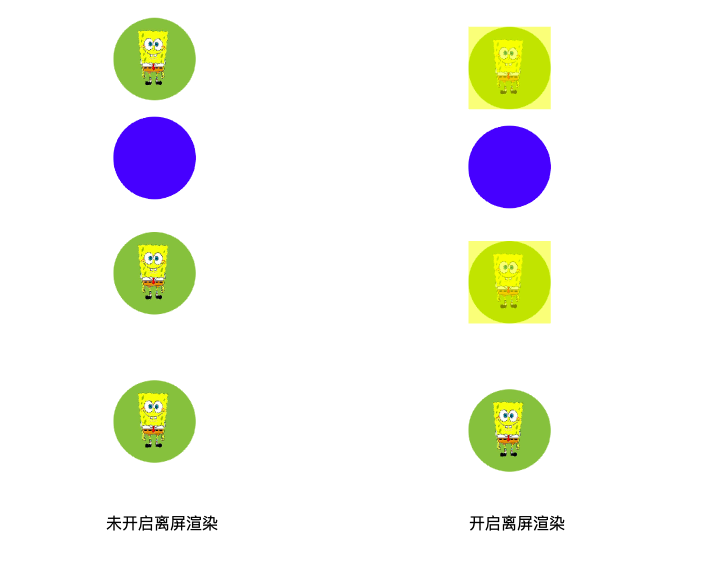

当开启离屏渲染时，如上对比图，发现并不是所有的圆角都触发了离屏渲染。

接下来分析一下离屏渲染触发的原因。

离屏渲染触发的原因

屏幕显示数据有两种加载流程：

  • 正常渲染加载流程
  • 离屏渲染加载流程

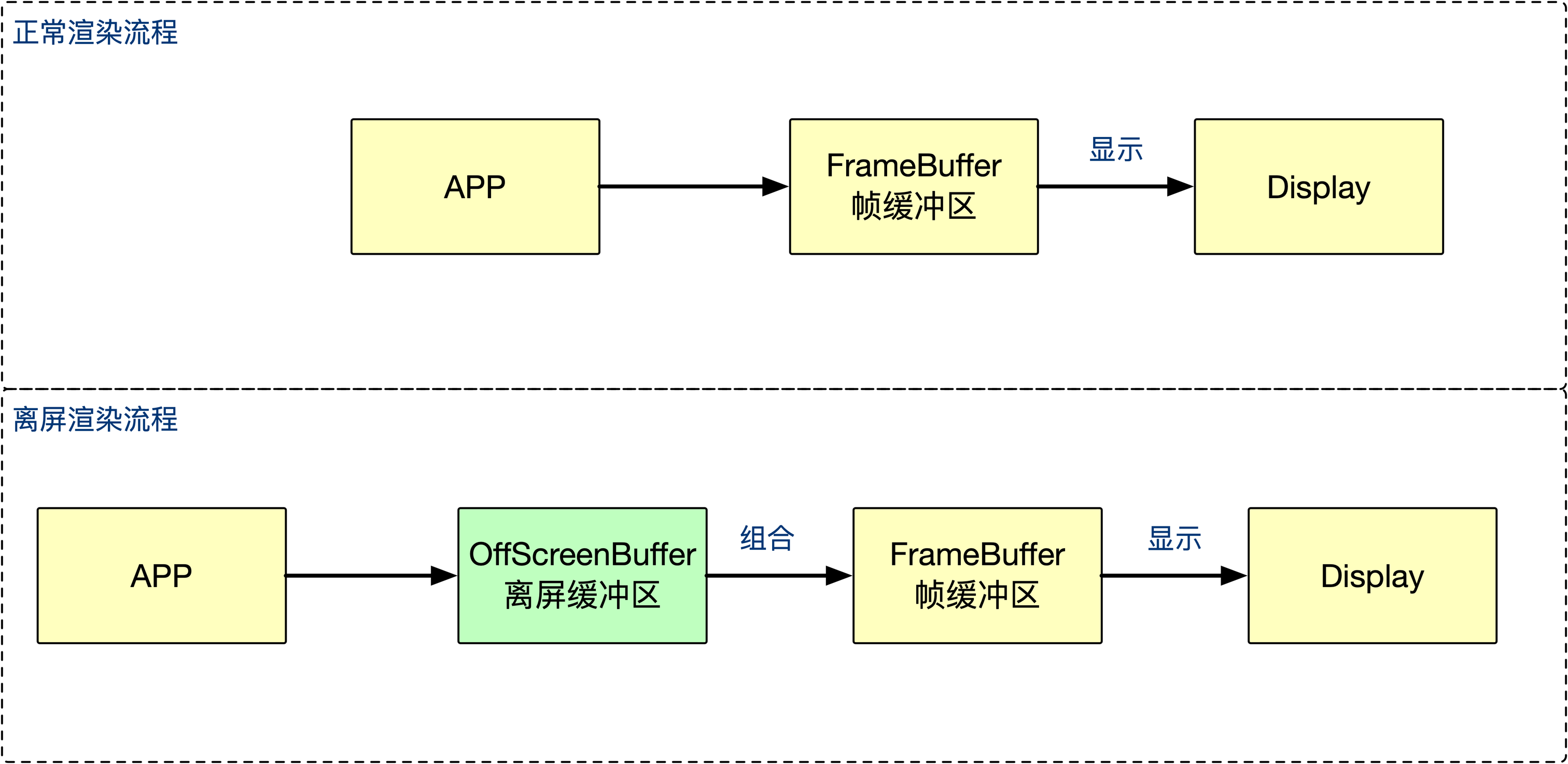

这两种加载流程简单示意图如下：

接下来仔细说一下这两种加载流程

  • 正常渲染流程

    正常的APP加载是数据经过CPU和GPU的计算后，存储在帧缓冲区 Frame Buffer中，屏幕不断从帧缓冲区读取数据显示到屏幕上的。

    在GPU渲染流程中，显示到屏幕上的图像遵循画家算法，按照从远到近的原则，依次将结果存储到帧缓冲区，视频控制器从Frame Buffer中，读取一帧数据后，显示到屏幕上，然后立即丢弃这一帧数据，不做任何保留，这样做的目的是节省空间，且在屏幕上各自显示，互不影响。

  • 离屏渲染流程

    当需要渲染特殊效果时（比如：圆角、毛玻璃、高斯模糊、阴影等），不能一次性得到渲染结果，这时，就需要将渲染处理好的数据不直接放到Frame Buffer中，而是放到离屏缓冲区 offScreen Buffer中，最后把几个图层的结果叠加之后，放到Frame buffer中，然后显示到屏幕上。

离屏缓冲区 offScreen Buffer是额外开辟的一个缓冲区，也是有空间限制，其大小为屏幕像素点的2.5倍，其开销也是很大的，那为什么还要用离屏渲染呢？

  • 特殊效果，需要使用offscreen buffer保存中间状态，不得不使用离屏渲染，是系统自动触发，比如： 遮罩，圆角，高斯模糊，阴影，毛玻璃效果
  • 效率优势，既然效果要多次出现在屏幕上，可以提前渲染，保存到offscreen buffer中，达到复用的目的。是手动触发，以达到复用目的、 抗锯齿目的。

接下来以遮罩为例，分析一下，为什么需要离屏渲染以及渲染的流程。

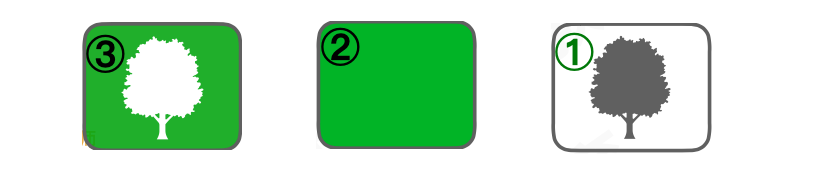

如上图，想要实现图片③的效果，需要把图片②覆盖在图片①上，最终渲染成图③的样子，用正常的渲染流程，从帧缓冲区读取一帧数据，显示，然后丢弃，无法到达这种遮罩的效果，所以需要将渲染好的图层，存放到离屏缓冲区 offscreen buffer中，等全部图层都处理完毕后，叠加混合，存到帧缓冲区中，然后视频控制器读取帧缓冲区中数据，显示到屏幕上。

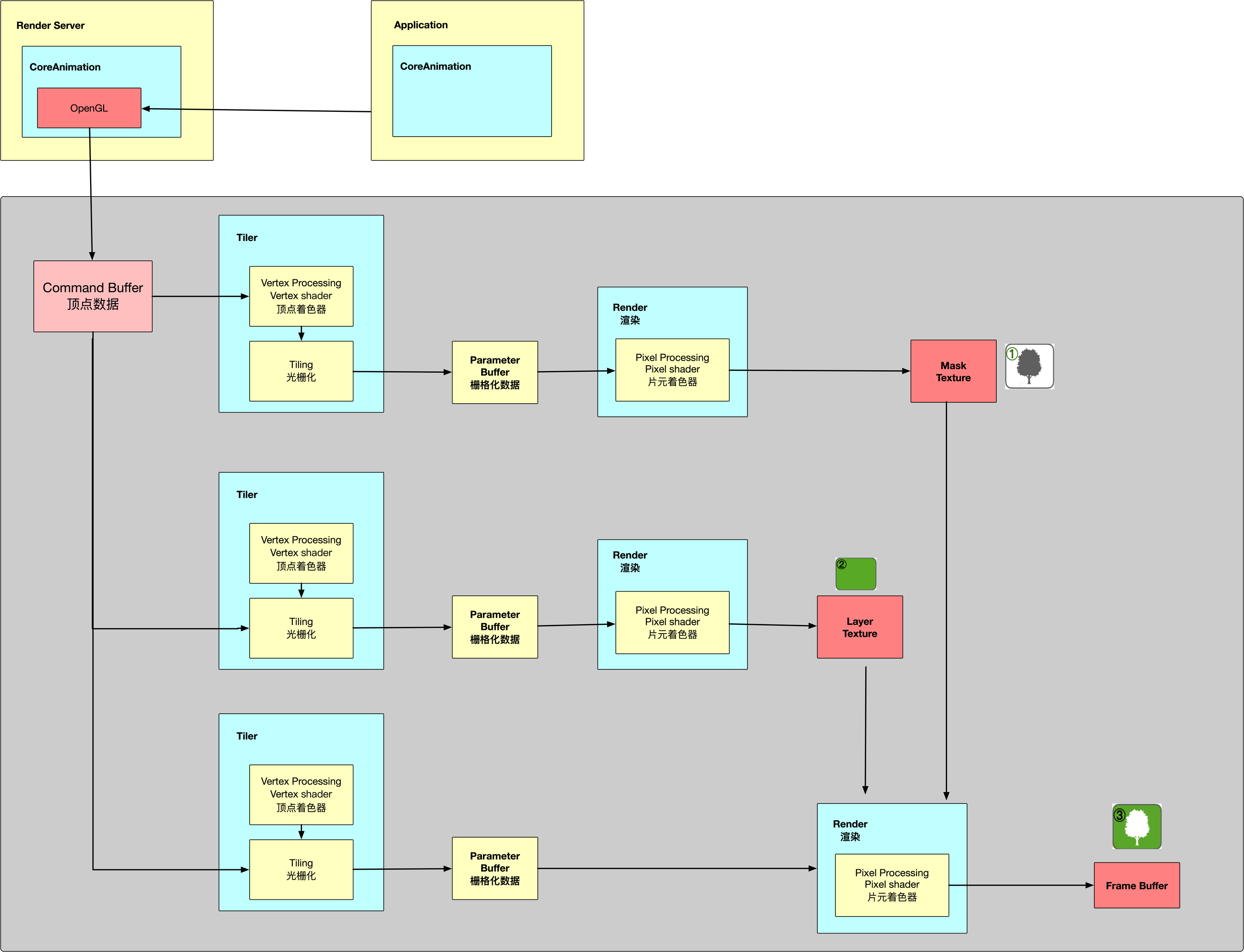

详细流程如下：

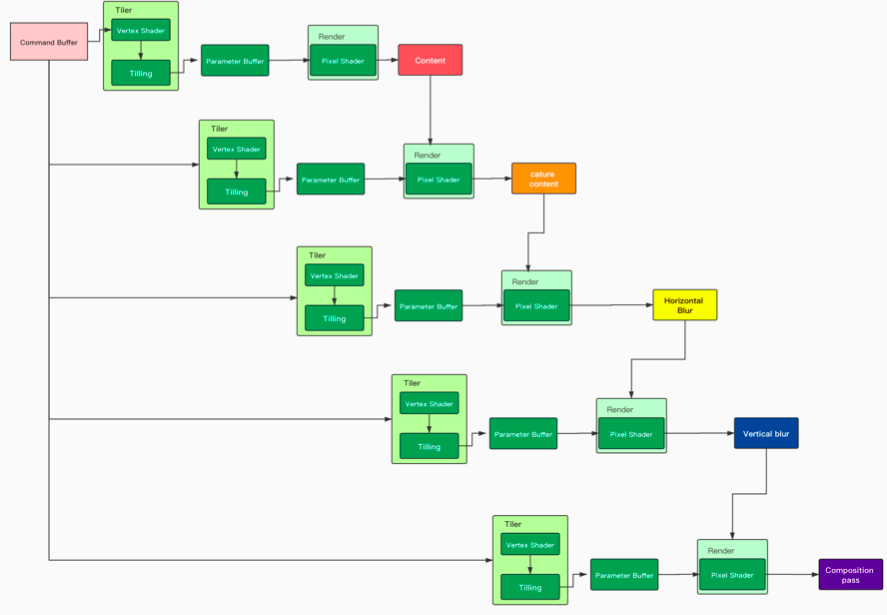

毛玻璃效果的流程和遮罩类型，不在详细描述，流程如下：

触发离屏渲染的另一个原因--光栅化 shouldRasterize

When the value of this property is YES, the layer is rendered as a bitmap in its local coordinate space and then composited to the destination with any other content.

当我开启光栅化，设置shouldRasterize为YES时，会将layer渲染成的位图保存在offscreen buffer中，下次直接使用，提供效率。

光栅化使用建议：

  • 如果layer不能复用，则没有必要打开光栅化
  • 如果layer不是静态的，需要频繁被渲染，比如存在于动画中，那么开了光栅化，离屏渲染反而影响了效率
  • 离屏渲染缓存内容有时间限制，缓存内容100ms内，没有被使用，那么会被丢弃，无法再使用
  • 离屏渲染缓存空间有限，超过屏幕像素的2.5倍，就会失效，且无法被复用

圆角中的离屏渲染

首先看一下CALayer的构成，如下图：是有backgroundColor、contents、borderWidth borderColor构成，设置圆角，为什么会触发离屏渲染的原因，就在这里。

在设置圆角的时候，我们都知道，在设置完cornerRadius、borderWidth、borderColor等属性后，我们还要设置masksToBounds为YES才会生效，起原理是大部人都没有去仔细研究的。

下面是苹果官方文档针对圆角设置的一些说明：

从文档中得知：在设置了cornerRadius，只会对backgroundColor 和 boder设置圆角，不会设置contents的圆角，除非同时设置了maskToBounds / clipsToBounds属性。

也可以理解为：圆角不生效的根本原因是没有对contents设置圆角，而设置的image是放在contents里面的，所以看到的界面上的就是image没有进行圆角裁剪。这也验证了开篇的那个一段测试代码。

小结：

  • 当只设置backgroundColor、border，而contents中没有子视图时（可以简单的理解为没有设置图片），无论maskToBounds / clipsToBounds是true还是false，都不会触发离屏渲染
  • 当contents中有子视图时，此时设置 cornerRadius + maskToBounds / clipsToBounds，就会触发离屏渲染，但是这种情况在UIImageView中并不适用
  • 当UIImageView中只设置图片和maskToBounds / clipsToBounds是不会触发离屏渲染（开篇有例子），苹果对UIImageView优化猜测是只是将image直接画在了contents上面，这样不设置背景色其实只需要渲染一个layer，所以不需要用到离屏缓冲区，也就不会触发离屏渲染，如果此时再加上背景色，就会触发离屏渲染。

常见触发离屏渲染的几种情况：

  • 使用了mask的layer (layer.mask)
  • 需要进行裁剪的layer，maskToBounds / clipsToBounds
  • 设置了透明度为yes，并且透明度不为1
  • 添加了投影的layer，（layer.shadow）
  • 采用了光栅的layer，（layer.shouldRasterize）
  • 绘制了文字的layer，（UILabel, CATextLayer, Core Text）
