OpenGL 简单图像绘制的基本流程

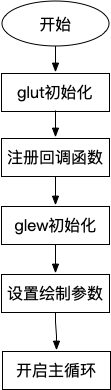

OpenGL简单图形绘制的基本流程入下图所示
int main(int argc, char* argv[])
{
gltSetWorkingDirectory(argv[0]);
glutInit(&argc, argv);
//申请一个颜色缓存区、深度缓存区、双缓存区、模板缓存区
glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGBA | GLUT_DEPTH | GLUT_STENCIL);
//设置window 的尺寸
glutInitWindowSize(800, 600);
//创建window的名称
glutCreateWindow("GL_POINTS");
//注册回调函数（改变尺寸）
glutReshapeFunc(ChangeSize);
//点击空格时，调用的函数
glutKeyboardFunc(KeyPressFunc);
//特殊键位函数（上下左右）
glutSpecialFunc(SpecialKeys);
//显示函数
glutDisplayFunc(RenderScene);
//判断一下是否能初始化glew库，确保项目能正常使用OpenGL 框架
GLenum err = glewInit();
if (GLEW_OK != err) {
fprintf(stderr, "GLEW Error: %s\n", glewGetErrorString(err));
return 1;
}
//绘制
SetupRC();
//runloop运行循环
glutMainLoop();
return 0;
}
glut初始化
OpenGL是一个跨平台的规范，它没有为操作系统提供显示窗口的实现。它只给了最底层规范，具体窗口怎么展示需要根据操作系统来定制。我们学习 OpenGL 需要一个窗口系统来显示各种渲染、变换效果，就需要一个工具来实现这个窗口。glut 就是这么一个工具库，它是一个独立于视窗视图的用于编写OpenGL程序的工具包,它为OpenGL实现了一个简单的窗口应用程序编程接口（API）。

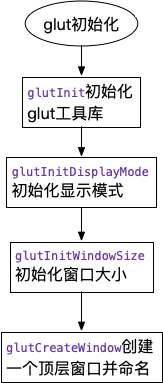

glut初始化做的主要工作如下图所示
想了解更多 glut 函数的介绍可以点击访问 glut
glutInit(&argc, argv);
//申请一个颜色缓存区、深度缓存区、双缓存区、模板缓存区
glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGBA | GLUT_DEPTH | GLUT_STENCIL);
//设置window 的尺寸
glutInitWindowSize(800, 600);
//创建窗口并命名
glutCreateWindow("GL_POINTS");
注册回调函数

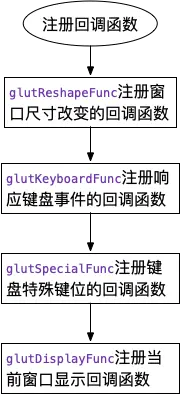

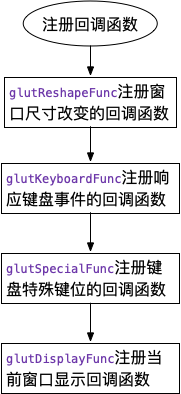

这里注册回调函数需要实际的使用情况来注册。在本案例中，注册了下图所示的回调函数：
//注册回调函数（改变尺寸）
glutReshapeFunc(ChangeSize);
//点击空格时，调用的函数
glutKeyboardFunc(KeyPressFunc);
//特殊键位函数（上下左右）
glutSpecialFunc(SpecialKeys);
//显示函数
glutDisplayFunc(RenderScene);
注册窗口尺寸改变的回调函数

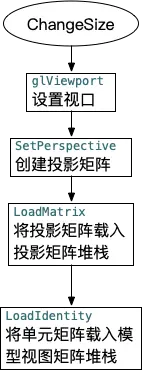

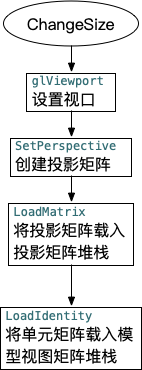

我们使用void glutReshapeFunc（void（* func）（int width，int height））函数来注册一个窗口尺寸改变时的回调函数。在显示窗口发生改变的时候，就会执行自定义的回调函数。在本案例中的回调函数是 void ChangeSize(int w, int h)。
void ChangeSize(int w, int h)
{
glViewport(0, 0, w, h);
//创建投影矩阵，并将它载入投影矩阵堆栈中
viewFrustum.SetPerspective(35.0f, float(w) / float(h), 1.0f, 500.0f);
projectionMatrix.LoadMatrix(viewFrustum.GetProjectionMatrix());
//调用顶部载入单元矩阵
modelViewMatrix.LoadIdentity();
}
设置视口函数，当显示窗口发生改变是，需要重新设置视口，使用glViewport函数设置新的视口：
void glViewport(GLint x, //视口左下角坐标的 X 值，默认为 0
GLint y, //视口左下角坐标的 Y 值，默认为 0
GLsizei width, //视口宽度
GLsizei height) //视口高度
，传入视口左下角坐标的 X 和 Y 值（默认为 0、0）以及新的宽度和高度。
当显示窗口发生改变时，需要重新基于新的视口创建新的投影矩阵。使用SetPerspective方法设置新的矩阵，实际上就是定义一个平截头体。viewFrustum是定义一个GLFrustum对象，也就是一个透视投影对象。
SetPerspective( float fFov, //观察者角度
float fAspect, //宽高比
float fNear, //观察者到视口的最小距离
float fFar) //观察者到视口的最大距离
设置完投影矩阵后将其载入到投影矩阵堆栈中。使用LoadMatrix方法。projectionMatrix 是一个矩阵堆栈对象。
LoadMatrix(const M3DMatrix44f mMatrix)
最后将单元矩阵载入到模型视图矩阵堆栈，此时图形还没有传入顶点，没有模型视图矩阵。modelViewMatrix 是一个矩阵堆栈对象。
LoadIdentity(void)
注册响应键盘事件的回调函数
我们使用void glutKeyboardFunc(void (*func)(unsigned char key, int x, int y))函数注册一个回调函数用于响应键盘事件。在用户按下指定的键后，就会触发相应的效果。在本案例中的回调函数是 void KeyPressFunc(unsigned char key, int x, int y)。
void KeyPressFunc(unsigned char key, int x, int y)
{
if(key == 32)
{
nStep++;
if(nStep > 6)
nStep = 0;
}
switch(nStep)
{
case 0:
glutSetWindowTitle("GL_POINTS");
break;
case 1:
glutSetWindowTitle("GL_LINES");
break;
case 2:
glutSetWindowTitle("GL_LINE_STRIP");
break;
case 3:
glutSetWindowTitle("GL_LINE_LOOP");
break;
case 4:
glutSetWindowTitle("GL_TRIANGLES");
break;
case 5:
glutSetWindowTitle("GL_TRIANGLE_STRIP");
break;
case 6:
glutSetWindowTitle("GL_TRIANGLE_FAN");
break;
}
glutPostRedisplay();
}
这个方法里，记录用户点击空格键的次数，改变窗口的名字。
最重要的是glutPostRedisplay方法。他向主循环发送重新显示的消息，重新绘制图形。
注册键盘特殊键位的回调函数
我们使用void glutSpecialFunc(void (*func)(int key, int x, int y))函数注册一个回调函数用于响应特殊键盘事件。在用户按下指定的键后，就会触发相应的效果。在本案例中的回调函数是 void SpecialKeys(int key, int x, int y)。
void SpecialKeys(int key, int x, int y)
{
if(key == GLUT_KEY_UP)
//围绕一个指定的X,Y,Z轴旋转。
objectFrame.RotateWorld(m3dDegToRad(-5.0f), 1.0f, 0.0f, 0.0f);
if(key == GLUT_KEY_DOWN)
objectFrame.RotateWorld(m3dDegToRad(5.0f), 1.0f, 0.0f, 0.0f);
if(key == GLUT_KEY_LEFT)
objectFrame.RotateWorld(m3dDegToRad(-5.0f), 0.0f, 1.0f, 0.0f);
if(key == GLUT_KEY_RIGHT)
objectFrame.RotateWorld(m3dDegToRad(5.0f), 0.0f, 1.0f, 0.0f);
glutPostRedisplay();
}
这个方法里，根据用户在键盘上按的上下左右方向键来转换图像在世界坐标系中变换的位置。 objectFrame 是一个 GLFrame 对象。这个对象里保存了对象现在的位置，将要移动到的位置以及移动的方向。
最重要的是glutPostRedisplay方法。他向主循环发送重新显示的消息，重新绘制图形。
注册 注册当前窗口显示回调函数(绘制)
void RenderScene(void)
{
// Clear the window with current clearing color
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);
//压栈
modelViewMatrix.PushMatrix();
M3DMatrix44f mCamera;
cameraFrame.GetCameraMatrix(mCamera);
//矩阵乘以矩阵堆栈的顶部矩阵，相乘的结果随后简存储在堆栈的顶部
modelViewMatrix.MultMatrix(mCamera);
M3DMatrix44f mObjectFrame;
//只要使用 GetMatrix 函数就可以获取矩阵堆栈顶部的值，这个函数可以进行2次重载。用来使用GLShaderManager 的使用。或者是获取顶部矩阵的顶点副本数据
objectFrame.GetMatrix(mObjectFrame);
//矩阵乘以矩阵堆栈的顶部矩阵，相乘的结果随后简存储在堆栈的顶部
modelViewMatrix.MultMatrix(mObjectFrame);
/* GLShaderManager 中的Uniform 值——平面着色器
参数1：平面着色器
参数2：运行为几何图形变换指定一个 4 * 4变换矩阵
--transformPipeline.GetModelViewProjectionMatrix() 获取的
GetMatrix函数就可以获得矩阵堆栈顶部的值
参数3：颜色值（黑色）
*/
shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vBlack);
switch(nStep) {
case 0:
//设置点的大小
glPointSize(4.0f);
pointBatch.Draw();
glPointSize(1.0f);
break;
case 1:
//设置线的宽度
glLineWidth(2.0f);
lineBatch.Draw();
glLineWidth(1.0f);
break;
case 2:
glLineWidth(2.0f);
lineStripBatch.Draw();
glLineWidth(1.0f);
break;
case 3:
glLineWidth(2.0f);
lineLoopBatch.Draw();
glLineWidth(1.0f);
break;
case 4:
DrawWireFramedBatch(&triangleBatch);
break;
case 5:
DrawWireFramedBatch(&triangleStripBatch);
break;
case 6:
DrawWireFramedBatch(&triangleFanBatch);
break;
}
//还原到以前的模型视图矩阵（单位矩阵）
modelViewMatrix.PopMatrix();
// 进行缓冲区交换
glutSwapBuffers();
}

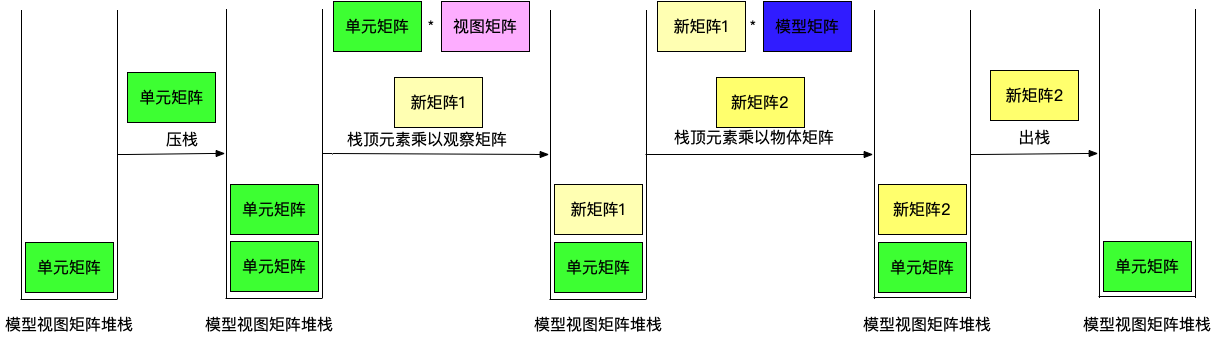

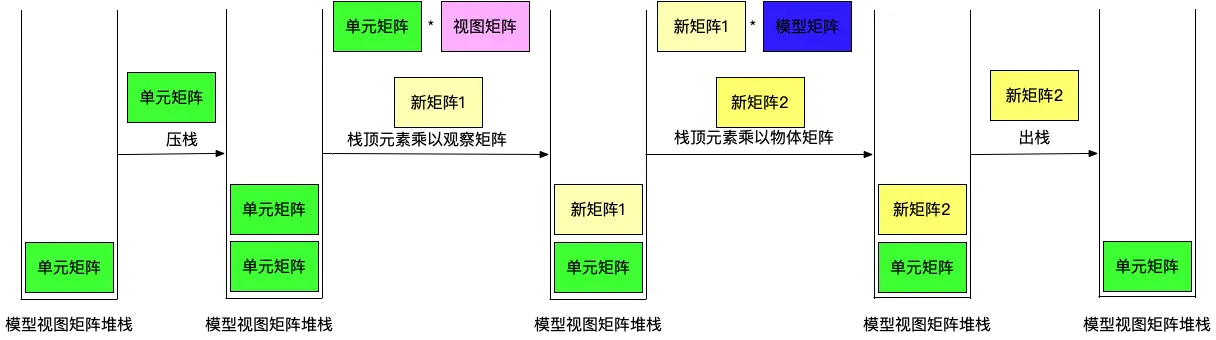

阅读完代码，我们先来看一下这段代码里面模型视图堆栈（modelViewMatrix）中栈顶数据的变化，如下图：

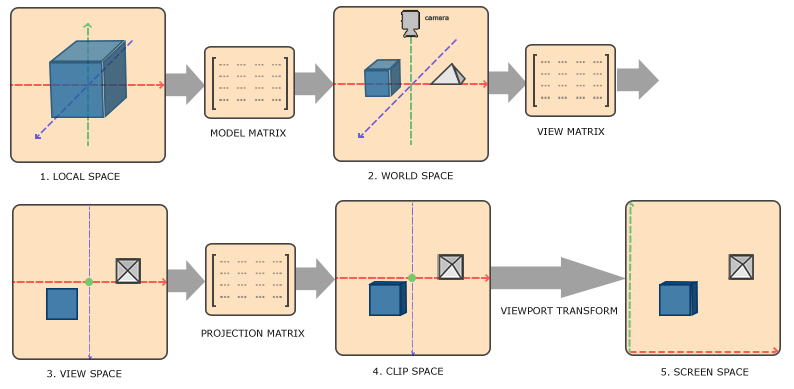

之前我们学过 OpenGL 中的坐标变化，如下图：
- 局部坐标系(Local Coordinate)是物体的起始坐标系；
- 接下来将物体的局部坐标变化为世界坐标，这个过程是通过
模型矩阵实现的。模型矩阵是一种变换矩阵，它能通过对物体进行位移、缩放、旋转来将它置于它本应该在的位置或朝向。 - 然后将物体的世界坐标转化观察者坐标，使得每个坐标都是从摄像机或者说观察者的角度进行观察的。这个过程是通过
视图矩阵实现的。 - 坐标到达观察空间之后，我们需要将其投影到裁剪坐标。裁剪坐标会被处理至-1.0到1.0的范围内，并判断哪些顶点将会出现在屏幕上。为了将顶点坐标从观察变换到裁剪空间，我们需要定义一个
投影矩阵，它指定了一个范围的坐标，比如在每个维度上的-1000到1000。投影矩阵接着会将在这个指定的范围内的坐标变换为标准化设备坐标的范围(-1.0, 1.0)。所有在范围外的坐标不会被映射到在-1.0到1.0的范围之间，所以会被裁剪掉。 - 最后，我们将裁剪坐标变换为屏幕坐标，我们将使用一个叫做视口变换(Viewport Transform)的过程。视口变换将位于-1.0到1.0范围的坐标变换到由glViewport函数所定义的坐标范围内。最后变换出来的坐标将会送到光栅器，将其转化为片段。

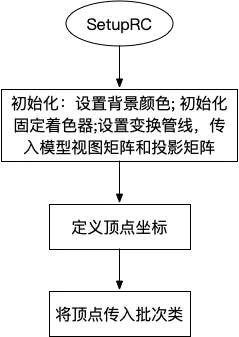

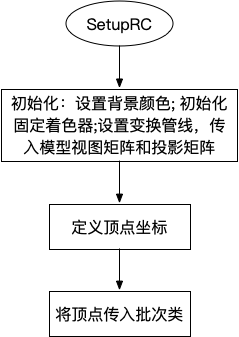

设置绘制参数
void SetupRC()
{
// 灰色的背景
glClearColor(0.7f, 0.7f, 0.7f, 1.0f );
shaderManager.InitializeStockShaders();
glEnable(GL_DEPTH_TEST);
//设置变换管线以使用两个矩阵堆栈
transformPipeline.SetMatrixStacks(modelViewMatrix, projectionMatrix);
cameraFrame.MoveForward(-15.0f);
/*
常见函数：
void GLBatch::Begin(GLenum primitive,GLuint nVerts,GLuint nTextureUnits = 0);
参数1：表示使用的图元
参数2：顶点数
参数3：纹理坐标（可选）
//负责顶点坐标
void GLBatch::CopyVertexData3f(GLFloat *vNorms);
//结束，表示已经完成数据复制工作
void GLBatch::End(void);
*/
//定义一些点，三角形形状。
GLfloat vCoast[9] = {
3,3,0,0,3,0,3,0,0
};
//用点的形式
pointBatch.Begin(GL_POINTS, 3);
pointBatch.CopyVertexData3f(vCoast);
pointBatch.End();
//通过线的形式
lineBatch.Begin(GL_LINES, 3);
lineBatch.CopyVertexData3f(vCoast);
lineBatch.End();
//通过线段的形式
lineStripBatch.Begin(GL_LINE_STRIP, 3);
lineStripBatch.CopyVertexData3f(vCoast);
lineStripBatch.End();
//通过线环的形式
lineLoopBatch.Begin(GL_LINE_LOOP, 3);
lineLoopBatch.CopyVertexData3f(vCoast);
lineLoopBatch.End();
// 通过三角形创建金字塔
GLfloat vPyramid[12][3] = {
-2.0f, 0.0f, -2.0f,
2.0f, 0.0f, -2.0f,
0.0f, 4.0f, 0.0f,
2.0f, 0.0f, -2.0f,
2.0f, 0.0f, 2.0f,
0.0f, 4.0f, 0.0f,
2.0f, 0.0f, 2.0f,
-2.0f, 0.0f, 2.0f,
0.0f, 4.0f, 0.0f,
-2.0f, 0.0f, 2.0f,
-2.0f, 0.0f, -2.0f,
0.0f, 4.0f, 0.0f
};
// GLfloat vPyramid[12][3] = {
// -4.0f, 0.0f, -4.0f,
// 4.0f, 0.0f, -4.0f,
// 0.0f, 8.0f, 0.0f,
//
// 4.0f, 0.0f, -4.0f,
// 4.0f, 0.0f, 4.0f,
// 0.0f, 8.0f, 0.0f,
//
// 4.0f, 0.0f, 4.0f,
// -4.0f, 0.0f, 4.0f,
// 0.0f, 8.0f, 0.0f,
//
// -4.0f, 0.0f, 4.0f,
// -4.0f, 0.0f, -4.0f,
// 0.0f, 8.0f, 0.0f};
//GL_TRIANGLES 每3个顶点定义一个新的三角形
triangleBatch.Begin(GL_TRIANGLES, 12);
triangleBatch.CopyVertexData3f(vPyramid);
triangleBatch.End();
// 三角形扇形--六边形
GLfloat vPoints[100][3];
int nVerts = 0;
//半径
GLfloat r = 3.0f;
//原点(x,y,z) = (0,0,0);
vPoints[nVerts][0] = 0.0f;
vPoints[nVerts][1] = 0.0f;
vPoints[nVerts][2] = 0.0f;
//M3D_2PI 就是2Pi 的意思，就一个圆的意思。 绘制圆形
for(GLfloat angle = 0; angle < M3D_2PI; angle += M3D_2PI / 6.0f) {
//数组下标自增（每自增1次就表示一个顶点）
nVerts++;
/*
弧长=半径*角度,这里的角度是弧度制,不是平时的角度制
既然知道了cos值,那么角度=arccos,求一个反三角函数就行了
*/
//x点坐标 cos(angle) * 半径
vPoints[nVerts][0] = float(cos(angle)) * r;
//y点坐标 sin(angle) * 半径
vPoints[nVerts][1] = float(sin(angle)) * r;
//z点的坐标
vPoints[nVerts][2] = -0.5f;
}
// 结束扇形 前面一共绘制7个顶点（包括圆心）
//添加闭合的终点
//课程添加演示：屏蔽177-180行代码，并把绘制节点改为7.则三角形扇形是无法闭合的。
nVerts++;
vPoints[nVerts][0] = r;
vPoints[nVerts][1] = 0;
vPoints[nVerts][2] = 0.0f;
// 加载！
//GL_TRIANGLE_FAN 以一个圆心为中心呈扇形排列，共用相邻顶点的一组三角形
triangleFanBatch.Begin(GL_TRIANGLE_FAN, 8);
triangleFanBatch.CopyVertexData3f(vPoints);
triangleFanBatch.End();
//三角形条带，一个小环或圆柱段
//顶点下标
int iCounter = 0;
//半径
GLfloat radius = 3.0f;
//从0度~360度，以0.3弧度为步长
for(GLfloat angle = 0.0f; angle <= (2.0f*M3D_PI); angle += 0.3f)
{
//或许圆形的顶点的X,Y
GLfloat x = radius * sin(angle);
GLfloat y = radius * cos(angle);
//绘制2个三角形（他们的x,y顶点一样，只是z点不一样）
vPoints[iCounter][0] = x;
vPoints[iCounter][1] = y;
vPoints[iCounter][2] = -0.5;
iCounter++;
vPoints[iCounter][0] = x;
vPoints[iCounter][1] = y;
vPoints[iCounter][2] = 0.5;
iCounter++;
}
// 关闭循环
printf("三角形带的顶点数：%d\n",iCounter);
//结束循环，在循环位置生成2个三角形
vPoints[iCounter][0] = vPoints[0][0];
vPoints[iCounter][1] = vPoints[0][1];
vPoints[iCounter][2] = -0.5;
iCounter++;
vPoints[iCounter][0] = vPoints[1][0];
vPoints[iCounter][1] = vPoints[1][1];
vPoints[iCounter][2] = 0.5;
iCounter++;
// GL_TRIANGLE_STRIP 共用一个条带（strip）上的顶点的一组三角形
triangleStripBatch.Begin(GL_TRIANGLE_STRIP, iCounter);
triangleStripBatch.CopyVertexData3f(vPoints);
triangleStripBatch.End();
}
这里要注意的是，绘制不同图形的时候选择不用的连接方式。可参考 OpenGL 基本图元
开启主循环
就相当于进入了一个 while 循环，在这个循环里，程序不断检测用户的输入，根据用户的输入觉得回调什么函数，展示出响应的效果。
