OpenGL之图元绘制实例分析

点、线、金字塔案列

• 定义需要的各种类

GLShaderManager        shaderManager;
GLMatrixStack          modelViewMatrix;
GLMatrixStack          projectionMatrix;
GLFrame                cameraFrame;
GLFrame                objectFrame;
//投影矩阵
GLFrustum              viewFrustum;

• 容器类：定义七种图元对应七种容器类对象

GLBatch                pointBatch;
GLBatch                lineBatch;
GLBatch                lineStripBatch;
GLBatch                lineLoopBatch;
GLBatch                triangleBatch;
GLBatch                triangleStripBatch;
GLBatch                triangleFanBatch;

• other

//几何变换的管道
GLGeometryTransform    transformPipeline;
GLfloat vGreen[] = { 0.0f, 1.0f, 0.0f, 1.0f };
GLfloat vBlack[] = { 0.0f, 0.0f, 0.0f, 1.0f };


// 跟踪效果步骤
int nStep = 0;

使用窗口维度设置视口和投影矩阵

void ChangeSize(int w, int h){
    glViewport(0, 0, w, h);
    //创建投影矩阵，并将它载入投影矩阵堆栈中
    viewFrustum.SetPerspective(35.0f, float(w) / float(h), 1.0f, 500.0f);
    projectionMatrix.LoadMatrix(viewFrustum.GetProjectionMatrix());

    //调用顶部载入单元矩阵，对角线为1，其他为0
    modelViewMatrix.LoadIdentity();
}

运行效果实现代码

• 根据控股次数，切换不同窗口名称对应的不同的图形

#pragma mark - 根据空格次数。切换不同的“窗口名称,对应不同的图形
void ECKeyPressFunc(unsigned char key, int x, int y)
{
    if(key == 32) //空格对应的ASCII 32
    {
        nStep++;

        if(nStep > 6)
            nStep = 0;
    }

    switch(nStep)
    {
        case 0:
            glutSetWindowTitle("GL_POINTS");
            break;
        case 1:
            glutSetWindowTitle("GL_LINES");
            break;
        case 2:
            glutSetWindowTitle("GL_LINE_STRIP");
            break;
        case 3:
            glutSetWindowTitle("GL_LINE_LOOP");
            break;
        case 4:
            glutSetWindowTitle("GL_TRIANGLES");
            break;
        case 5:
            glutSetWindowTitle("GL_TRIANGLE_STRIP");
            break;
        case 6:
            glutSetWindowTitle("GL_TRIANGLE_FAN");
            break;
    }

    glutPostRedisplay();
}

• 特殊键位处理（上、下、左、右移动）

#pragma mark - 特殊键位处理（上、下、左、右移动）
void SpecialKeys(int key, int x, int y)
{
    //objectFrame来记录当前物体旋转多少应用到物体的变化上
    //往上转，围绕x轴
    if(key == GLUT_KEY_UP)
        //围绕一个指定的X,Y,Z轴旋转。
        //m3dDegToRad度数转弧度
        objectFrame.RotateWorld(m3dDegToRad(-5.0f), 1.0f, 0.0f, 0.0f);

    //往下转，围绕x轴
    if(key == GLUT_KEY_DOWN)
        objectFrame.RotateWorld(m3dDegToRad(5.0f), 1.0f, 0.0f, 0.0f);

    //往左转围，绕y轴
    if(key == GLUT_KEY_LEFT)
        objectFrame.RotateWorld(m3dDegToRad(-5.0f), 0.0f, 1.0f, 0.0f);

    //往右转，绕y轴
    if(key == GLUT_KEY_RIGHT)
        objectFrame.RotateWorld(m3dDegToRad(5.0f), 0.0f, 1.0f, 0.0f);

    glutPostRedisplay();//触发重新渲染
}

• 初始化函数

/* 此函数在呈现上下文中进行任何必要的初始化 这是第一次做任何与opengl相关的任务。 */
void SetupRC(){
    // 设置背景
    glClearColor(0.7f, 0.7f, 0.7f, 1.0f );
    shaderManager.InitializeStockShaders();
    glEnable(GL_DEPTH_TEST);
    //设置变换管线以使用两个矩阵堆栈
    //投影变换(矩阵) 移动变换(矩阵) --> 变化管道 --> 快速矩阵相乘 --> 遍历    transformPipeline.SetMatrixStacks(modelViewMatrix, projectionMatrix);
    /*观察者的位置*/    cameraFrame.MoveForward(-15.0f);
    /*
     常见函数：
       参数1：表示使用的图元
       参数2：顶点数
       参数3：纹理坐标（可选）     void GLBatch::Begin(GLenum primitive,GLuint nVerts,GLuint nTextureUnits = 0);


     //负责顶点坐标
     void GLBatch::CopyVertexData3f(GLFloat *vNorms);

     //结束，表示已经完成数据复制工作
     void GLBatch::End(void);
     */

    //定义一些点，三角形形状。

    GLfloat vCoast[9] = {
        4,4,0,0,4,0,4,0,0

    };

    //用点的形式
    pointBatch.Begin(GL_POINTS, 3);
    pointBatch.CopyVertexData3f(vCoast);
    pointBatch.End();

    //通过线的形式
    lineBatch.Begin(GL_LINES, 3);
    lineBatch.CopyVertexData3f(vCoast);
    lineBatch.End();

    //通过线段的形式
    lineStripBatch.Begin(GL_LINE_STRIP, 3);
    lineStripBatch.CopyVertexData3f(vCoast);
    lineStripBatch.End();

    //通过线环的形式
    lineLoopBatch.Begin(GL_LINE_LOOP, 3);
    lineLoopBatch.CopyVertexData3f(vCoast);
    lineLoopBatch.End();

//    通过三角形创建金字塔
    GLfloat vPyramid[12][3] = {
        -2.0f, 0.0f, -2.0f,
        2.0f, 0.0f, -2.0f,
        0.0f, 4.0f, 0.0f,

        2.0f, 0.0f, -2.0f,
        2.0f, 0.0f, 2.0f,
        0.0f, 4.0f, 0.0f,

        2.0f, 0.0f, 2.0f,
        -2.0f, 0.0f, 2.0f,
        0.0f, 4.0f, 0.0f,

        -2.0f, 0.0f, 2.0f,
        -2.0f, 0.0f, -2.0f,
        0.0f, 4.0f, 0.0f

    };

//    GLfloat vPyramid[12][3] = {
//        -4.0f, 0.0f, -4.0f,
//        4.0f, 0.0f, -4.0f,
//        0.0f, 8.0f, 0.0f,
//
//        4.0f, 0.0f, -4.0f,
//        4.0f, 0.0f, 4.0f,
//        0.0f, 8.0f, 0.0f,
//
//        4.0f, 0.0f, 4.0f,
//        -4.0f, 0.0f, 4.0f,
//        0.0f, 8.0f, 0.0f,
//
//        -4.0f, 0.0f, 4.0f,
//        -4.0f, 0.0f, -4.0f,
//        0.0f, 8.0f, 0.0f};

    //GL_TRIANGLES 每3个顶点定义一个新的三角形
    triangleBatch.Begin(GL_TRIANGLES, 12);
    triangleBatch.CopyVertexData3f(vPyramid);
    triangleBatch.End();


    // 三角形扇形--六边形
    GLfloat vPoints[100][3];
    int nVerts = 0;
    //半径
    GLfloat r = 3.0f;
    //原点(x,y,z) = (0,0,0);
    vPoints[nVerts][0] = 0.0f;
    vPoints[nVerts][1] = 0.0f;
    vPoints[nVerts][2] = 0.0f;


    //M3D_2PI 就是2Pi 的意思，就一个圆的意思。 绘制圆形
    for(GLfloat angle = 0; angle < M3D_2PI; angle += M3D_2PI / 6.0f) {

        //数组下标自增（每自增1次就表示一个顶点）
        nVerts++;
        /*
         弧长=半径*角度,这里的角度是弧度制,不是平时的角度制
         既然知道了cos值,那么角度=arccos,求一个反三角函数就行了
         */
        //x点坐标 cos(angle) * 半径
        vPoints[nVerts][0] = float(cos(angle)) * r;
        //y点坐标 sin(angle) * 半径
        vPoints[nVerts][1] = float(sin(angle)) * r;
        //z点的坐标
        vPoints[nVerts][2] = -0.5f;
    }

    // 结束扇形 前面一共绘制7个顶点（包括圆心）
    //添加闭合的终点
    //课程添加演示：屏蔽177-180行代码，并把绘制节点改为7.则三角形扇形是无法闭合的。
    nVerts++;
    vPoints[nVerts][0] = r;
    vPoints[nVerts][1] = 0;
    vPoints[nVerts][2] = 0.0f;

    // 加载！
    //GL_TRIANGLE_FAN 以一个圆心为中心呈扇形排列，共用相邻顶点的一组三角形
    triangleFanBatch.Begin(GL_TRIANGLE_FAN, 8);
    triangleFanBatch.CopyVertexData3f(vPoints);
    triangleFanBatch.End();

    //三角形条带，一个小环或圆柱段
    //顶点下标
    int iCounter = 0;
    //半径
    GLfloat radius = 3.0f;
    //从0度~360度，以0.3弧度为步长
    for(GLfloat angle = 0.0f; angle <= (2.0f*M3D_PI); angle += 0.3f)
    {
        //或许圆形的顶点的X,Y
        GLfloat x = radius * sin(angle);
        GLfloat y = radius * cos(angle);

        //绘制2个三角形（他们的x,y顶点一样，只是z点不一样）
        vPoints[iCounter][0] = x;
        vPoints[iCounter][1] = y;
        vPoints[iCounter][2] = -0.5;
        iCounter++;

        vPoints[iCounter][0] = x;
        vPoints[iCounter][1] = y;
        vPoints[iCounter][2] = 0.5;
        iCounter++;
    }

    // 关闭循环
    printf("三角形带的顶点数：%d\n",iCounter);
    //结束循环，在循环位置生成2个三角形
    vPoints[iCounter][0] = vPoints[0][0];
    vPoints[iCounter][1] = vPoints[0][1];
    vPoints[iCounter][2] = -0.5;
    iCounter++;

    vPoints[iCounter][0] = vPoints[1][0];
    vPoints[iCounter][1] = vPoints[1][1];
    vPoints[iCounter][2] = 0.5;
    iCounter++;

    // GL_TRIANGLE_STRIP 共用一个条带（strip）上的顶点的一组三角形
    triangleStripBatch.Begin(GL_TRIANGLE_STRIP, iCounter);
    triangleStripBatch.CopyVertexData3f(vPoints);
    triangleStripBatch.End();
}

• 绘制

void RenderScene(void){

    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

    //压栈（记录状态，回退）
    modelViewMatrix.PushMatrix();
    M3DMatrix44f mCamera;
    cameraFrame.GetCameraMatrix(mCamera);

    //矩阵乘以矩阵堆栈的顶部矩阵，相乘的结果随后简存储在堆栈的顶部
    modelViewMatrix.MultMatrix(mCamera);

    M3DMatrix44f mObjectFrame;
    //只要使用 GetMatrix 函数就可以获取矩阵堆栈顶部的值，这个函数可以进行2次重载。用来使用GLShaderManager 的使用。或者是获取顶部矩阵的顶点副本数据
    objectFrame.GetMatrix(mObjectFrame);

    //矩阵乘以矩阵堆栈的顶部矩阵，相乘的结果随后简存储在堆栈的顶部
    modelViewMatrix.MultMatrix(mObjectFrame);

    /* GLShaderManager 中的Uniform 值——平面着色器
     参数1：平面着色器
     参数2：运行为几何图形变换指定一个 4 * 4变换矩阵
     --transformPipeline.GetModelViewProjectionMatrix() 获取的
     GetMatrix函数就可以获得矩阵堆栈顶部的值
     参数3：颜色值（黑色）
     */
    shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vBlack);

    switch(nStep) {
        case 0:
            //设置点的大小
            glPointSize(4.0f);
            pointBatch.Draw();
            glPointSize(1.0f);
            break;
        case 1:
            //设置线的宽度
            glLineWidth(2.0f);
            lineBatch.Draw();
            glLineWidth(1.0f);
            break;
        case 2:
            glLineWidth(2.0f);
            lineStripBatch.Draw();
            glLineWidth(1.0f);
            break;
        case 3:
            glLineWidth(2.0f);
            lineLoopBatch.Draw();
            glLineWidth(1.0f);
            break;
        case 4:
            DrawWireFramedBatch(&triangleBatch);
            break;
        case 5:
            DrawWireFramedBatch(&triangleStripBatch);
            break;
        case 6:
            DrawWireFramedBatch(&triangleFanBatch);
            break;
    }

    //还原到以前的模型视图矩阵（单位矩阵）
    modelViewMatrix.PopMatrix();

    // 进行缓冲区交换
    glutSwapBuffers();
}

• main函数实现

int main(int argc, char* argv[])
{
    gltSetWorkingDirectory(argv[0]);
    glutInit(&argc, argv);

    //申请一个颜色缓存区、深度缓存区、双缓存区、模板缓存区
    glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGBA | GLUT_DEPTH | GLUT_STENCIL);

    //设置window 的尺寸
    glutInitWindowSize(800, 600);

    //创建window的名称
    glutCreateWindow("GL_POINTS");

    //注册回调函数（改变尺寸）
    glutReshapeFunc(ECChangeSize);

    //点击空格时，调用的函数
    glutKeyboardFunc(ECKeyPressFunc);

    //特殊键位函数（上下左右）
    glutSpecialFunc(SpecialKeys);

    //显示函数
    glutDisplayFunc(RenderScene);

    //判断一下是否能初始化glew库，确保项目能正常使用OpenGL 框架
    GLenum err = glewInit();
    if (GLEW_OK != err) {
        fprintf(stderr, "GLEW Error: %s\n", glewGetErrorString(err));
        return 1;
    }

    //绘制
    SetupRC();

    //runloop运行循环
    glutMainLoop();
    return 0;
}

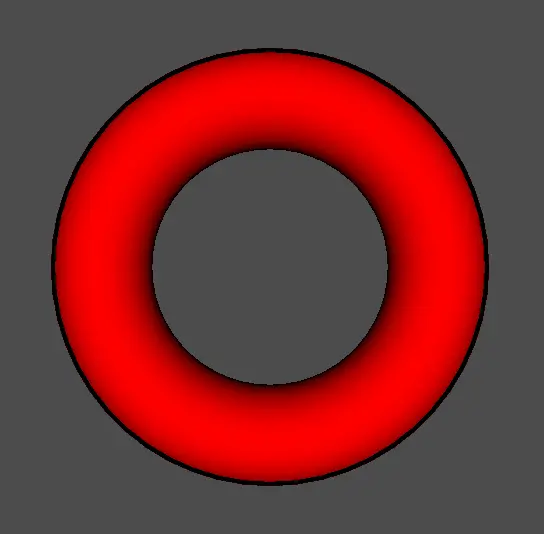

甜甜圈绘制🍩

主要代码

//演示了OpenGL背面剔除，深度测试，和多边形模式
#include "GLTools.h"
#include "GLMatrixStack.h"
#include "GLFrame.h"
#include "GLFrustum.h"
#include "GLGeometryTransform.h"

#include <math.h>
#ifdef __APPLE__
#include <glut/glut.h>
#else
#define FREEGLUT_STATIC
#include <GL/glut.h>
#endif

////设置角色帧，作为相机
GLFrame             viewFrame;
//使用GLFrustum类来设置透视投影
GLFrustum           viewFrustum;
GLTriangleBatch     torusBatch;
GLMatrixStack       modelViewMatix;
GLMatrixStack       projectionMatrix;
GLGeometryTransform transformPipeline;
GLShaderManager     shaderManager;

//标记：背面剔除、深度测试
int iCull = 0;
int iDepth = 0;

//渲染场景
void RenderScene()
{
    //1.清除窗口和深度缓冲区
    //可以给学员演示一下不清空颜色/深度缓冲区时.渲染会造成什么问题. 残留数据
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

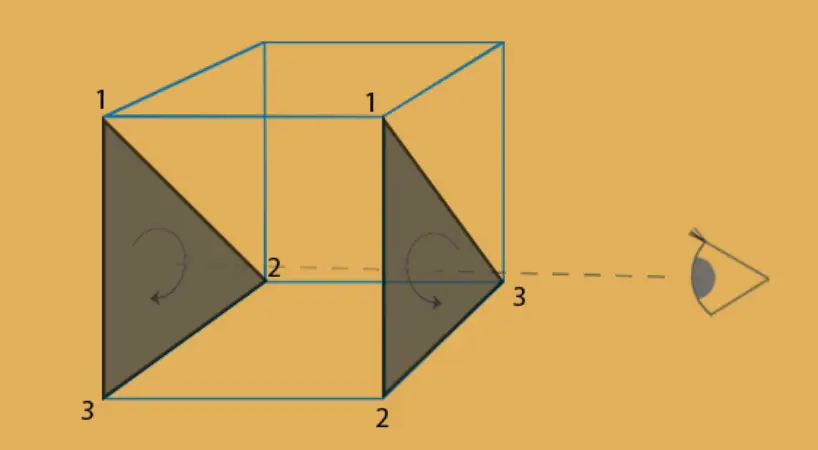

    //开启/关闭正背面剔除功能
    if (iCull) {
        glEnable(GL_CULL_FACE);
        glFrontFace(GL_CCW);
        glCullFace(GL_BACK);
    }else
    {
        glDisable(GL_CULL_FACE);
    }

    //2.把摄像机矩阵压入模型矩阵中
    modelViewMatix.PushMatrix(viewFrame);

    //3.设置绘图颜色
    GLfloat vRed[] = { 1.0f, 0.0f, 0.0f, 1.0f };

    //4.
    //使用平面着色器
    //参数1：平面着色器
    //参数2：模型视图投影矩阵
    //参数3：颜色
   // shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(), vRed);

    //使用默认光源着色器
    //通过光源、阴影效果跟提现立体效果
    //参数1：GLT_SHADER_DEFAULT_LIGHT 默认光源着色器
    //参数2：模型视图矩阵
    //参数3：投影矩阵
    //参数4：基本颜色值
    shaderManager.UseStockShader(GLT_SHADER_DEFAULT_LIGHT, transformPipeline.GetModelViewMatrix(), transformPipeline.GetProjectionMatrix(), vRed);

    //5.绘制
    torusBatch.Draw();

    //6.出栈 绘制完成恢复
    modelViewMatix.PopMatrix();

    //7.交换缓存区
    glutSwapBuffers();
}

void SetupRC()
{
    //1.设置背景颜色
    glClearColor(0.3f, 0.3f, 0.3f, 1.0f );

    //2.初始化着色器管理器
    shaderManager.InitializeStockShaders();

    //3.将相机向后移动7个单元：肉眼到物体之间的距离
    viewFrame.MoveForward(7.0);

    //4.创建一个甜甜圈
    //void gltMakeTorus(GLTriangleBatch& torusBatch, GLfloat majorRadius, GLfloat minorRadius, GLint numMajor, GLint numMinor);
    //参数1：GLTriangleBatch 容器帮助类
    //参数2：外边缘半径
    //参数3：内边缘半径
    //参数4、5：主半径和从半径的细分单元数量
    gltMakeTorus(torusBatch, 1.0f, 0.3f, 52, 26);

    //5.点的大小(方便点填充时,肉眼观察)
    glPointSize(4.0f);
}

//键位设置，通过不同的键位对其进行设置
//控制Camera的移动，从而改变视口
void SpecialKeys(int key, int x, int y)
{
    //1.判断方向
    if(key == GLUT_KEY_UP)
        //2.根据方向调整观察者位置
        viewFrame.RotateWorld(m3dDegToRad(-5.0), 1.0f, 0.0f, 0.0f);

    if(key == GLUT_KEY_DOWN)
        viewFrame.RotateWorld(m3dDegToRad(5.0), 1.0f, 0.0f, 0.0f);

    if(key == GLUT_KEY_LEFT)
        viewFrame.RotateWorld(m3dDegToRad(-5.0), 0.0f, 1.0f, 0.0f);

    if(key == GLUT_KEY_RIGHT)
        viewFrame.RotateWorld(m3dDegToRad(5.0), 0.0f, 1.0f, 0.0f);

    //3.重新刷新
    glutPostRedisplay();
}

//窗口改变
void ChangeSize(int w, int h)
{
    //1.防止h变为0
    if(h == 0)
        h = 1;

    //2.设置视口窗口尺寸
    glViewport(0, 0, w, h);

    //3.setPerspective函数的参数是一个从顶点方向看去的视场角度（用角度值表示）
    // 设置透视模式，初始化其透视矩阵
    viewFrustum.SetPerspective(35.0f, float(w)/float(h), 1.0f, 100.0f);

    //4.把透视矩阵加载到透视矩阵对阵中
    projectionMatrix.LoadMatrix(viewFrustum.GetProjectionMatrix());

    //5.初始化渲染管线
    transformPipeline.SetMatrixStacks(modelViewMatix, projectionMatrix);
}

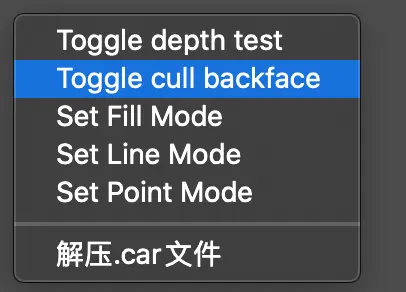

void ProcessMenu(int value)
{
    switch(value)
    {
        case 1:
            iDepth = !iDepth;
            break;

        case 2:
            iCull = !iCull;
            break;

//        case 3:
//            glPolygonMode(GL_FRONT_AND_BACK, GL_FILL);
//            break;
//
//        case 4:
//            glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);
//            break;
//
//        case 5:
//            glPolygonMode(GL_FRONT_AND_BACK, GL_POINT);
//            break;
    }

    glutPostRedisplay();
}


int main(int argc, char* argv[])
{
    gltSetWorkingDirectory(argv[0]);

    glutInit(&argc, argv);
    glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGBA | GLUT_DEPTH | GLUT_STENCIL);
    glutInitWindowSize(800, 600);
    glutCreateWindow("Geometry Test Program");
    glutReshapeFunc(ChangeSize);
    glutSpecialFunc(SpecialKeys);
    glutDisplayFunc(RenderScene);


    //添加右击菜单栏
    // Create the Menu
    glutCreateMenu(ProcessMenu);
    glutAddMenuEntry("Toggle depth test",1);
    glutAddMenuEntry("Toggle cull backface",2);
    glutAddMenuEntry("Set Fill Mode", 3);
    glutAddMenuEntry("Set Line Mode", 4);
    glutAddMenuEntry("Set Point Mode", 5);
    glutAttachMenu(GLUT_RIGHT_BUTTON);

    GLenum err = glewInit();
    if (GLEW_OK != err) {
        fprintf(stderr, "GLEW Error: %s\n", glewGetErrorString(err));
        return 1;
    }

    SetupRC();

    glutMainLoop();
    return 0;
}

在渲染过程中可能产⽣的问题

在绘制3D场景的时候,我们需要决定哪些部分是对观察者可⻅的,或者哪些部分是对观察者不可⻅的.对于不可⻅的部分,应该及早丢弃.例如在⼀个不透明的墙壁后,就不应该渲染.这种情况叫做”隐藏⾯消除”(Hiddensurface elimination)。

解决⽅案

• 油画算法：先绘制场景中的离观察者较远的物体,再绘制较近的物体. 例如下⾯的图例:先绘制红⾊部分,再绘制⻩⾊部分,最后再绘制灰⾊部分,即可解决隐藏⾯消除的问题。

使⽤油画算法的弊端,只要将场景按照物理距离观察者的距离远近排序,由远及近的绘制即可.那么会出现什么问题?如果三个三⻆形是叠加的情况,油画算法将⽆法处理。

• 正背⾯剔除(FaceCulling)

解读：

1. 左侧三⻆形顶点顺序为:1—>2—>3;右侧三⻆形的顶点顺序为:1—>2—>3。
2. 当观察者在右侧时,则右边的三⻆形⽅向为逆时针⽅向则为正⾯,⽽左侧的三⻆形为顺时针则为⾯ 。
3. 当观察者在左侧时,则左边的三⻆形为逆时针⽅向判定为正⾯,⽽右侧的三⻆形为顺时针判定为背⾯。

结论:

• 正⾯和背⾯是有三⻆形的顶点定义顺序和观察者⽅向共同决定的.随着观察者的⻆度⽅向的改变,正⾯背⾯也会跟着改变。

分析⽴⽅体中的正背⾯

• 开启表⾯剔除(默认背⾯剔除) void glEnable(GL_CULL_FACE);

void glEnable(GL_CULL_FACE);

• 关闭表⾯剔除(默认背⾯剔除)

void glDisable(GL_CULL_FACE);

void glCullFace(GLenum mode);
mode参数为: GL_FRONT,GL_BACK,GL_FRONT_AND_BACK ,默认GL_BACK

• ⽤户指定绕序那个为正⾯

void glFrontFace(GLenum mode);
mode参数为: GL_CW,GL_CCW,默认值:GL_CCW

glCullFace(GL_BACK);
glFrontFace(GL_CW);

/*或*/
glCullFace(GL_FRONT);

对应点、线、金字塔、六边形实例Demo，

对应甜甜圈实例Demo，若运行显示黑圈 ->右键->
