设置投影方式

设置正投影

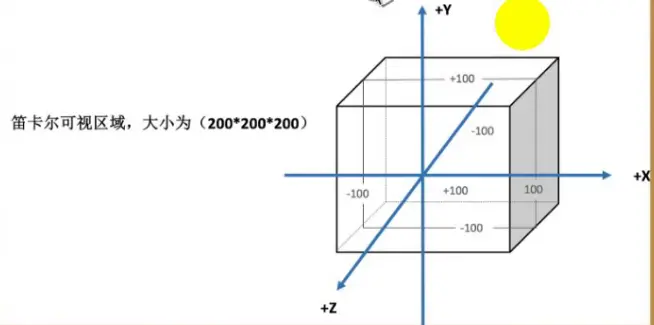

正投影，又叫平行投影。正投影的最大一个特点是不会出现远小近大的效果，如下图。这种投影通常用在建筑蓝图绘制和计算机辅助设计等平面图形方面，这些行业要求投影后的物体尺寸及相互间的角度不变，以便施工或制造时物体比例大小正确。

GLFrustum::SetOrthographic( GLfloat xMin,  //X轴上的可视区域最小值
                            GLfloat xMax,  //X轴上的可视区域最大值
                            GLfloat yMin,  //Y轴上的可视区域最小值
                            GLfloat yMax,  //Y轴上的可视区域最大值
                            GLfloat zMin,  //Z轴上的可视区域最小值
                            GLfloat zMax); //Z轴上的可视区域最大值

设置透视投影

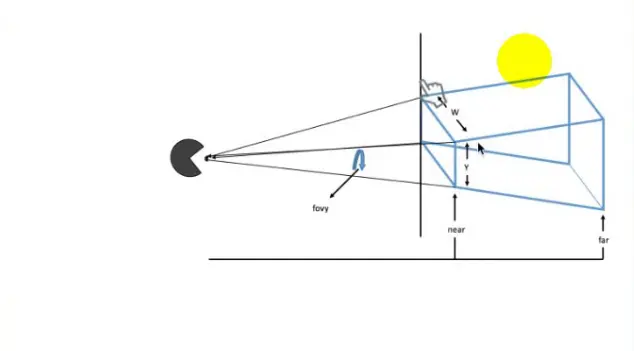

透视投影符合人们心理习惯，即离视点近的物体大，离视点远的物体小，远到极点即为消失，成为灭点。它的视景体类似于一个被切掉顶部的金字塔。这个投影通常用于动画、视觉仿真以及其它许多具有真实性反映的方面。如下图：

GLFrustum::SetPerspective(  float fFov,    //垂直方向上的视场角度
                            float fAspect, //窗口的宽高比
                            float fNear,   //近剪裁面距离
                            float fFar);   //远剪裁面距离

固定管线下的着色器

创建着色器的统一方法，依据传入不同的参数，创建不同的着色器

GLShaderManager:: UserStockShader(argv1, argv2, ...);

单元着色器

GLShaderManager:: UserStockShader(  GLT_SHADER_IDENTITY,   //固定着色器类型
                                    GLfloat vColor[4]);    //颜色 RGBA 格式

用于绘制默认OpenGL坐标系（-1，1）下图形，图形所有片段都会以一种颜色填充

平面着色器

GLShaderManager:: UserStockShader(  GLT_SHADER_FLAT,     //固定着色器类型
                                    GLfloat mvp[16],     //4*4变换矩阵
                                    GLfloat vColor[4]);  //颜色 RGBA 格式

相对于单元着色器，平面着色器增加了变换矩阵参数，在绘制图形的时候，可以应用变换（模型、投影变化）。

上色着色器

GLShaderManager:: UserStockShader(  GLT_SHADER_SHADED,   //固定着色器类型
                                    GLfloat mvp[16]);    //4*4变换矩阵

相对于平面着色器，上色着色器减少了颜色参数，在绘制图形的时候，可以应用变换（模型、投影变化），颜色将会平滑的插入到顶点之间称为平滑着色。

默认光源着色器

GLShaderManager:: UserStockShader(  GLT_SHADER_DEFAULT_LIGHT,  //固定着色器类型
                                    GLfloat mvMatrix[16]       //4*4模型矩阵
                                    GLfloat pMatrix[16]        //4*4投影矩阵
                                    GLfloat vColor[4]);        //颜色 RGBA 格式

在绘制图形时, 可以应⽤用变换(模型/投影变化) 这种着⾊器还会使绘制的图形产生阴影和光照的效果。

点光源着色器

GLShaderManager:: UserStockShader(  GLT_SHADER_POINT_LIGHT_DIEF,  //固定着色器类型
                                    GLfloat mvMatrix[16]          //4*4模型矩阵
                                    GLfloat pMatrix[16]           //4*4投影矩阵
                                    GLfloat vLightsPos[]          //点光源位置
                                    GLfloat vColor[4]);           //漫反射颜色 RGBA 格式

在绘制图形时, 可以应⽤用变换(模型/投影变化) 这种着色器会使绘制的图形产生阴影和光照的效果.它与默认光源着⾊器⾮常类似,区别只是光源位置可能是特定的.

纹理替换矩阵着色器

GLShaderManager::UserStockShader(   GLT_SHADER_TEXTURE_REPLACE,  //固定着色器类型
                                    GLfloat mvMatrix[16],        //4*4模型矩阵
                                    GLint nTextureUnit);         //纹理单元

在绘制图形时, 可以应用变换(模型/投影变化)这种着⾊器通过给定的模型视图投影矩阵.使用纹理单元来进行颜⾊填充.其中每个像素点的颜色是从纹理中获取.

纹理调整着色器

GLShaderManager::UserStockShader(   GLT_SHADER_TEXTURE_MODULATE, //固定着色器类型
                                    GLfloat mvMatrix[16],        //4*4模型矩阵
                                    GLfloat vColor[4],           //颜色 RGBA 格式
                                    GLint nTextureUnit);         //纹理单元

在绘制图形时, 可以通过给定的模型视图投影矩阵应用变换(模型/投影变化)。着⾊器将一个纹理和颜色进行混合后填充到片元中。

纹理光源着色器

GLShaderManager::UserStockShader(   GLT_SHADER_TEXTURE_POINT_LIGHT_DIEF,  //固定着色器类型
                                    GLfloat mvMatrix[16],                 //4*4模型矩阵
                                    GLfloat pMatrix[16],                  //4*4投影矩阵
                                    GLfloat vLightPos[3],                 //点光源位置
                                    GLfloat vBaseColor[4],                //颜色 RGBA 格式
                                    GLint nTextureUnit);                  //纹理单元

在绘制图形时, 可以通过给定的模型视图投影矩阵应用变换(模型/投影变化)。着⾊器将一个纹理通过漫反射照明计算进行调整(相乘)
