iOS 离屏渲染的探究（3）离屏渲染是在iOS开发面试中常见的一个问题，那么究竟什么是离屏渲染？什么情况下会触发离屏渲染

离屏渲染是在iOS开发面试中常见的一个问题，那么究竟什么是离屏渲染？什么情况下会触发离屏渲染？离屏渲染的有什么可取之处，又会造成什么问题？接下来我们借助几个例子来具体探讨一下。

1.什么是离屏渲染

我们知道iOS的系统中，非离屏渲染图层的显示，是经过CPU计算处理，通过GPU渲染，然后将渲染结果存放在帧缓存区中，然后才会被加载显示到屏幕上，大致流程如下：

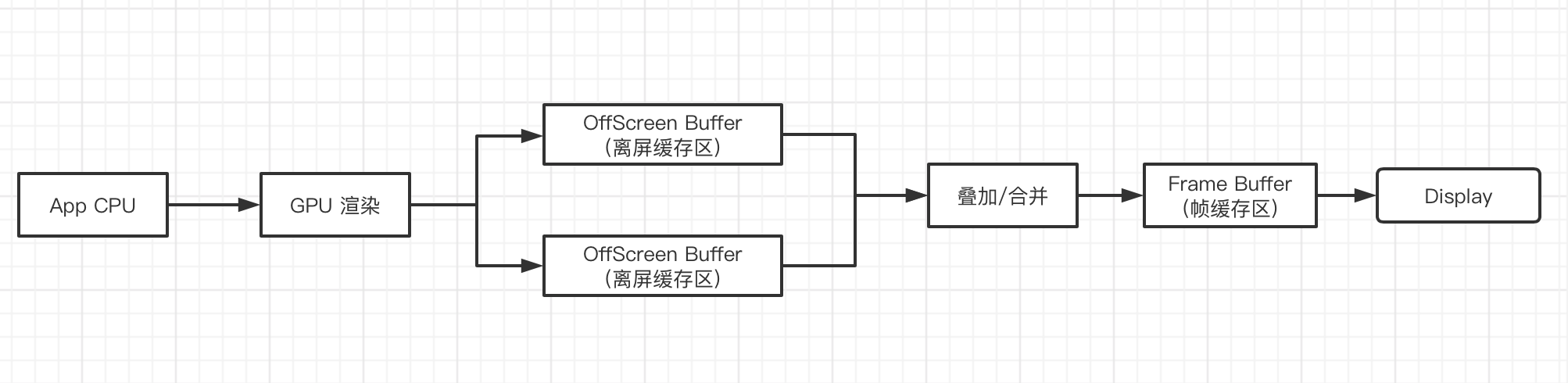

但是，如果我们要显示的效果是，需要多图层叠加、裁剪、合并得到的最终效果时，也就是GPU需要将多次数据结合处理才可以得到一个最终要显示的效果，由于我们的帧缓存区的数据是放如一帧就会读取一帧显示，所以我们只能在最终要显示的结果放入帧缓存区，如果在此之前，需要多次处理渲染结果的叠加处理，我们就需要用到离屏渲染，也就是先将中间的渲染图层，存放在离屏缓存区，最后结合得到最终显示效果，再放入帧缓存区，其流程如下：

2.什么情况下会触发离渲染

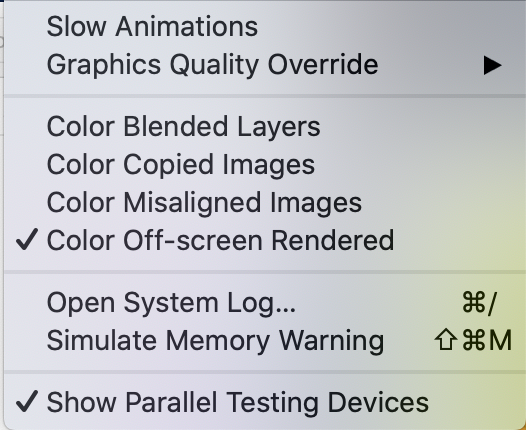

上面解释离什么是离屏渲染，那在开发中，什么场景会触发离屏渲染呢？有人说绘制圆角的时候会触发离屏渲染，但是这种说法是不准确的，实际上绘制圆角不一定会触发离屏渲染，我们通过代码验证这个问题，首先，将模拟器的离屏检查勾选上

2.1 圆角未触发离屏渲染

    UIView *view = [[UIView alloc]initWithFrame:CGRectMake(50, 50, 200, 200)];
    view.backgroundColor = [UIColor magentaColor];
    view.layer.borderColor = [UIColor cyanColor].CGColor;
    view.layer.cornerRadius = 100.0;
    view.layer.borderWidth = 5;
    // 设置背景和边框的裁剪
    view.clipsToBounds = YES;
    // 设置包括contents的边框裁剪
    view.layer.masksToBounds = YES;
    view.center = CGPointMake(self.view.center.x,view.center.y);
    [self.view addSubview:view];

    UIImageView *imageView = [[UIImageView alloc]initWithFrame:CGRectMake(50, 300, 200, 200)];
    imageView.image = [UIImage imageNamed:@"fff.jpg"];
    imageView.layer.cornerRadius = 100;
    // 设置背景和边框的裁剪
    imageView.clipsToBounds = YES;
    // 设置包括contents的边框裁剪
    imageView.layer.masksToBounds = YES;
    imageView.center = CGPointMake(self.view.center.x,imageView.center.y);
    [self.view addSubview:imageView];

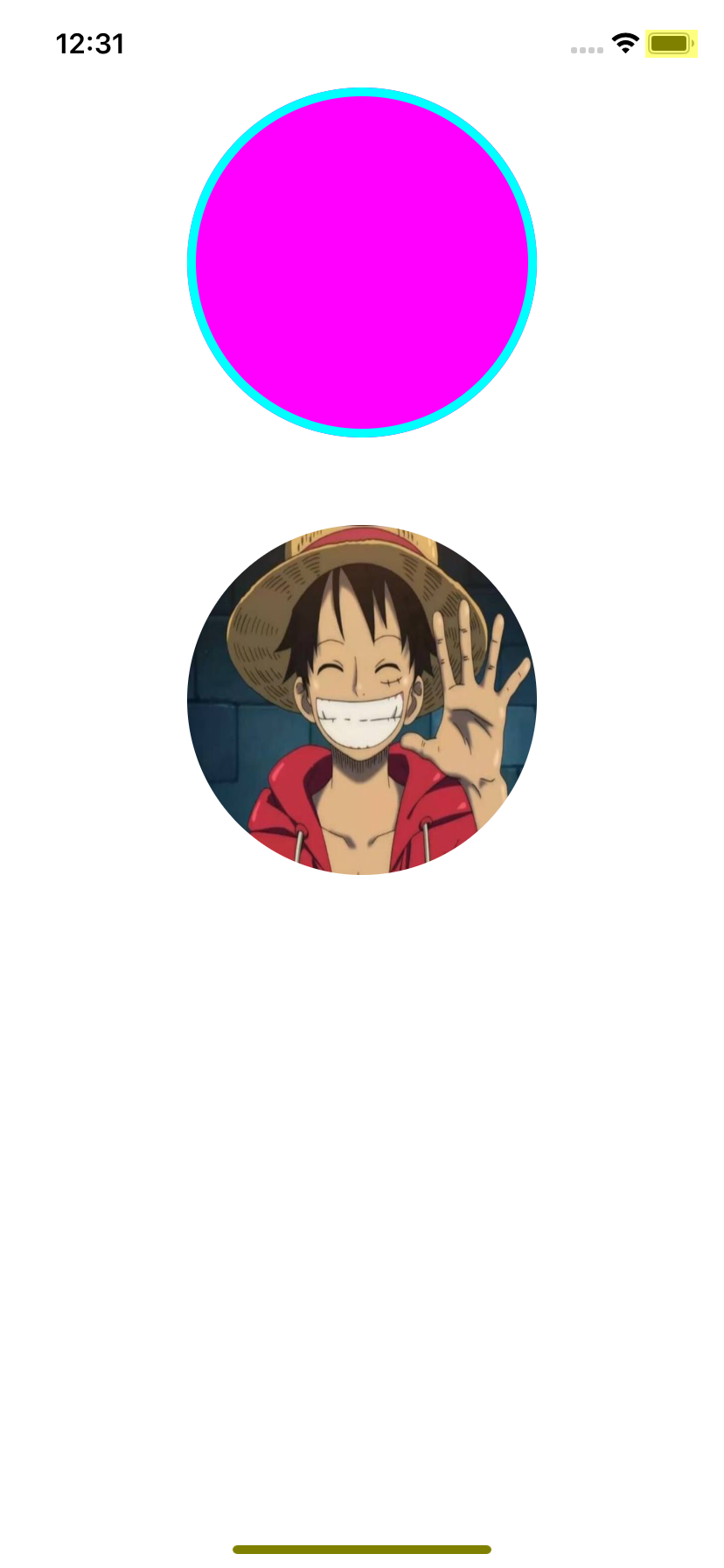

我们得到下面得运行结果，显然都没触发离屏渲染，这是因为我们代码中的view 和 imageView 都是一个图层就能完成的效果，也就是GPU只需要一次就能渲染完成，没有所谓的中间效果，直接得到来最终的显示效果，所以没有触发离屏渲染。

2.2 圆角触发离屏渲染

我们再来看下面这断代码

    UIView *view = [[UIView alloc]initWithFrame:CGRectMake(50, 50, 200, 200)];
    view.backgroundColor = [UIColor magentaColor];
    view.layer.borderColor = [UIColor cyanColor].CGColor;
    view.layer.cornerRadius = 100.0;
    view.layer.borderWidth = 5;
    //比上一段代码  多添加了contents
    view.layer.contents = (__bridge id )[UIImage imageNamed:@"fff.jpg"].CGImage;
    // 设置背景和边框的裁剪
    view.clipsToBounds = YES;
    // 设置包括contents的边框裁剪
    view.layer.masksToBounds = YES;
    view.center = CGPointMake(self.view.center.x,view.center.y);
    [self.view addSubview:view];

    UIImageView *imageView = [[UIImageView alloc]initWithFrame:CGRectMake(50, 300, 200, 200)];
    //比上一段多添加了背景颜色
    imageView.backgroundColor = [UIColor cyanColor];
    imageView.image = [UIImage imageNamed:@"fff.jpg"];
    imageView.layer.cornerRadius = 100;
    // 设置背景和边框的裁剪
    imageView.clipsToBounds = YES;
    // 设置包括contents的边框裁剪
    imageView.layer.masksToBounds = YES;
    imageView.center = CGPointMake(self.view.center.x,imageView.center.y);
    [self.view addSubview:imageView];

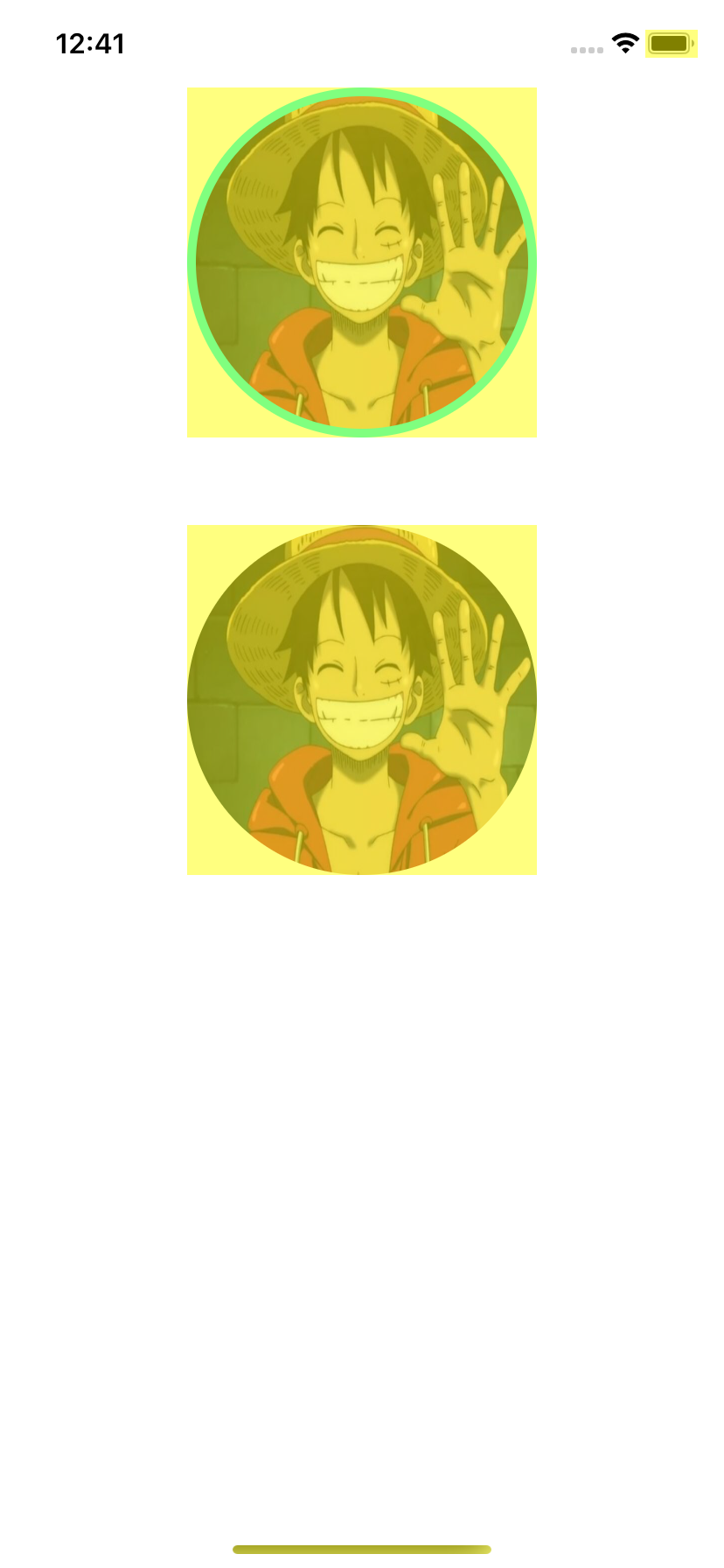

而这次得到运行效果，view和imageView都触发了离屏渲染，下图就是运行效果

这里还是先上一张图，便于大家理解

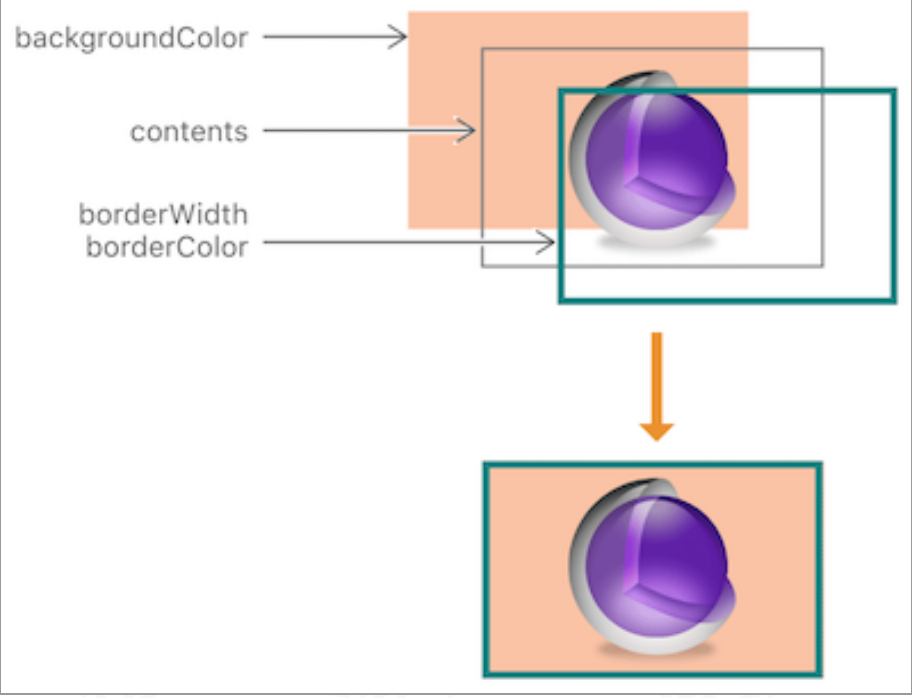

不管上面的view、还是imageView的最终显示效果都是下图显示的情况，我们的最终显示图层是由backgroundColor + 中间的contents + 边框合并裁剪得到的结果，不是一次渲染能完成的结果，这时候，就需要将我们渲染的中间结果先存放在offScreen Buffer中，等所有的图层渲染完再合并得到最终结果，再放入帧缓存区，然后显示。这里需要注意，我们离屏缓冲区是有大小限制的，最大为屏幕的2.5陪像素值。

2.3 常见的会触发离屏渲染的情况

上面例子，我们知道触发离屏渲染的原因，iOS开发中，还有下面这些情况会触发离屏渲染

使⽤了 mask 的 layer (layer.mask)
需要进⾏裁剪的 layer (layer.masksToBounds / view.clipsToBounds)
设置了组透明度为 YES，并且透明度不为 1 的 layer (layer.allowsGroupOpacity/ layer.opacity)
添加了投影的 layer (layer.shadow*)
采⽤了光栅化的 layer (layer.shouldRasterize)
绘制了⽂字的 layer (UILabel, CATextLayer, Core Text 等)

3.离屏渲染的优缺点

3.1 离屏渲染的缺点

我们知道，离屏渲染比普通的渲染，需要额外开辟空间，也就是离屏缓冲区，来存储和处理我们的中间渲染效果，这在性能上是造成来损耗的，主要表现在以下几个方面。 1.离屏渲染需要额外的存储空间，存储空间大小的上限是2.5倍的屏幕像素大小，一旦超过，则无法使用离屏渲染； 2.容易掉帧：一旦因为离屏渲染导致最终存入帧缓存区的时候，已经超过了16.67ms，则会出现掉帧的情况；

3.2离屏渲染的优点

虽然离屏渲染会造成性能损耗，但是在开发中遇到复杂的设计效果时，我们为来UI体验，还是要使用到离屏渲染，遇到复杂的、需要多次渲染才能得到显示效果时，我们可以利用离屏缓存区，提前将需要显示的图层渲染出来备用；重复利用的离屏渲染还可以复用，这样CPU/GPU就不用做一些重复的计算，但是注意把握还时间，离屏渲染的缓存是有时间限制的，100ms内如果缓存的内容没有被复用，则会被丢弃，也就无法复用了；
