FPGA/ASIC中的FIFO

FIFO缓冲区如何用于传输数据和跨时钟域

缩写FIFO代表 First In First Out。FIFO在FPGA和ASIC设计中无处不在，它们是基本的构建模块之一。而且它们非常方便！FIFO可用于以下任何目的：

跨时钟域
在将数据发送到芯片外之前将其缓冲（例如，发送到DRAM或SRAM）
缓冲数据以供软件在以后查看
存储数据以备后用

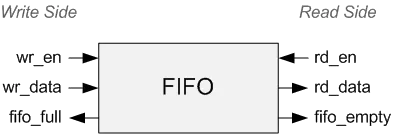

FIFO可以认为是汽车可以驶过的单向隧道。隧道的尽头是一个带门的收费站。门一旦打开，汽车便可以离开隧道。如果那扇门从未打开，而更多的汽车继续进入隧道，那么最终隧道将充满汽车。这称为FIFO溢出，通常这不是一件好事。FIFO的深度可以认为是隧道的长度。FIFO越深，在溢出之前可以容纳更多的数据。FIFO也具有宽度，该宽度表示进入FIFO的数据的宽度（以位数为单位）。下面是任何FIFO基本接口的图像。当您查看任何FIFO时，总是会找到这些信号。通常，会有更多的信号添加其他功能，例如FIFO中的字数计数。参见下图：

FIFO可以分为写一侧和读一侧。写入一侧具有信号“写入使能wr_en”，“写入数据wr_data”和“ FIFO已满fifo_full”。设计人员切勿写入已满的FIFO！始终检查FIFO已满标志，以确保有空间可以写入另一条数据，否则您将丢失该数据。

读取的一侧具有信号“读取使能rd_en”，“读取数据rd_data”和“ FIFO空fifo_empty”。设计人员切勿读取空的FIFO！只要您遵循这两个基本规则，您和FIFO就会相处融洽。我再说一遍，因为它们是如此重要。

FIFO的两个规则：

永远不要写入完整的FIFO（溢出）
永远不要从空的FIFO中读取（下溢）

FIFO本身可以由FPGA或ASIC内的专用逻辑组成，也可以由触发器（分布式寄存器）创建。综合工具将使用这两种工具中的哪一种完全取决于您使用的FPGA供应商以及代码的结构。只需知道，当您使用专用逻辑块时，与使用基于寄存器的FIFO相比，它们具有更好的性能。 FIFO是FPGA设计人员的基本构建模块之一，对于正确理解和正确使用至关重要！

同步FIFO的设计

为了简单起见，本文先设计一个同步FIFO，仅带有空满标志。在给出同步FIFO设计之前，有必要说说同步FIFO的原理，同步FIFO的设计很有必要，它是通往异步FIFO的基础，同步FIFO中的所有原理都理解了，异步FIFO中和同步FIFO相同的东西就不必再费心思思考了，而是直接进入重点，如何控制空满！

FIFO是先进先出的首字母缩写，它描述了如何相对于时间或优先级管理数据。在这种情况下，到达的第一个数据也将是从一组数据中离开的第一个数据。 FIFO缓冲区是一种读/写存储阵列，可自动跟踪数据进入模块的顺序并以相同顺序读出数据。在硬件中，FIFO缓冲区用于同步目的。它通常实现为循环队列，并具有两个指针：

读指针/读地址寄存器
写指针/写地址寄存器

读写地址最初都位于第一个存储器位置，并且FIFO队列为空。当FIFO缓冲区的读地址和写地址之间的差等于内存阵列的大小时，则FIFO队列为Full（对于异步FIFO而言，可以设计多一位地址表示读指针以及写指针）。

FIFO可以分为同步时钟还是异步时钟，具体取决于是相同时钟（同步）还是不同时钟（异步）控制读写操作。

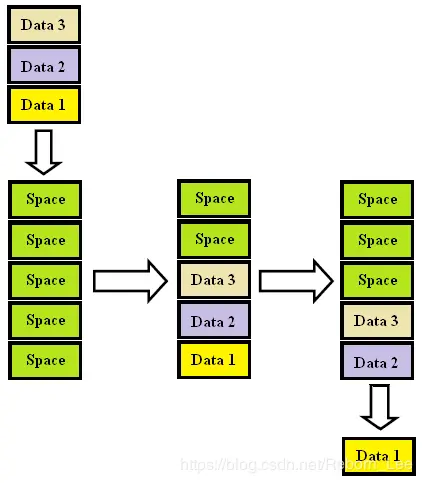

同步FIFO是指FIFO设计，其中使用时钟信号将数据值顺序写入存储阵列，并使用相同的时钟信号从存储阵列顺序读出数据值。图1显示了典型FIFO的操作流程。

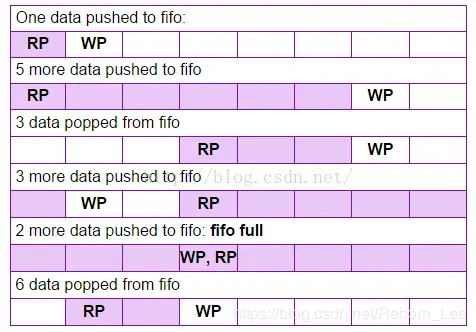

FIFO原理图再看一幅图：在这里插入图片描述从这幅图中我们可以得到如下信息：

写指针WP总是指向下一个时钟要写的地址；
读指针RP总是指向下一个时钟要读的地址；
读指针等于写指针的时候有可能为空，有可能为满。

这几点都很重要，到后面我们慢慢体会。

代码设计

// Reborn Lee
// blog address: https://blog.csdn.net/Reborn_Lee
module syn_fifo#(
    parameter DATA_WIDTH = 8,
    parameter DATA_DEPTH = 8
    )(
    input i_clk,
    input i_rst,
//write port
input wr_en,
input [DATA_WIDTH - 1 : 0] wr_data,
output wr_full,
//read port
input rd_en,
output [DATA_WIDTH - 1 : 0] rd_data,
output rd_empty

);
//define ram

reg [DATA_WIDTH - 1 : 0] fifo_buffer[0 : DATA_DEPTH - 1];
reg [$clog2(DATA_DEPTH) : 0] fifo_cnt = 0;

reg [$clog2(DATA_DEPTH) - 1 : 0] wr_pointer = 0;
reg [$clog2(DATA_DEPTH) - 1 : 0] rd_pointer = 0;

// keep track of the  fifo counter
always@(posedge i_clk) begin
    if(i_rst) begin
        fifo_cnt &lt;= 0;
    end
    else begin
        if(wr_en &amp;&amp; !rd_en) begin //wr_en is asserted and fifo is not full
            fifo_cnt &lt;= fifo_cnt + 1;
        end
        else if(rd_en &amp;&amp; !wr_en) begin // rd_en is asserted and fifo is not empty
            fifo_cnt &lt;= fifo_cnt - 1;
        end
    end


end

//keep track of the write  pointer
always@(posedge i_clk) begin
    if(wr_en &amp;&amp; !wr_full) begin
        if(wr_pointer == DATA_DEPTH - 1) begin
            wr_pointer &lt;= 0;
        end
        else begin
            wr_pointer &lt;= wr_pointer + 1;
        end

    end

end


//keep track of the read pointer
always@(posedge i_clk) begin
    if(rd_en &amp;&amp; !rd_empty) begin
        if(rd_pointer == DATA_DEPTH - 1) begin
            rd_pointer &lt;= 0;
        end
        else begin
            rd_pointer &lt;= rd_pointer + 1;
        end
    end

end

//write data into fifo when wr_en is asserted
always@(posedge i_clk) begin
    if(wr_en) begin
        fifo_buffer[wr_pointer] &lt;= wr_data;
    end
end

//read data from fifo when rd_en is asserted
//assign rd_data = (rd_en)?fifo_buffer[rd_pointer]: 'bz;
assign rd_data = fifo_buffer[rd_pointer];

assign wr_full = (fifo_cnt == DATA_DEPTH)? 1 : 0;
assign rd_empty = (fifo_cnt == 0) ? 1 : 0;

endmodule

测试平台：

`timescale 1ns / 1ps
////////////////////////////////////////////////////////////
// Engineer: Reborn Lee
// Module Name: syn_fifo_tb
//https://blog.csdn.net/Reborn_Lee
//////////////////////////////////////////////////////////
module syn_fifo_tb(
);

parameter DATA_WIDTH = 8;
parameter DATA_DEPTH = 8;

reg i_clk;
reg i_rst;

//write port
reg wr_en;
reg [DATA_WIDTH - 1 : 0] wr_data;
wire wr_full;
//read port
reg rd_en;
wire [DATA_WIDTH - 1 : 0] rd_data;
wire rd_empty;


initial begin
	i_clk = 0;
	forever begin
		#5 i_clk = ~i_clk;
	end
end

initial begin

	i_rst = 1;
	wr_en = 0;
	rd_en = 0;

	@(negedge i_clk) i_rst = 0;
	@(negedge i_clk) wr_en = 1;
	wr_data = $random;

	repeat(3) begin
		@(negedge i_clk)
		wr_data = $random;
	end



	@(negedge i_clk)
	wr_en = 0;
	rd_en = 1;

	repeat(3) begin
		@(negedge i_clk);
	end

	@(negedge i_clk)
	rd_en = 0;
	wr_en = 1;
	wr_data = $random;

	repeat(7) begin
		@(negedge i_clk)
		wr_data = $random;
	end

	#20 $finish;


end


syn_fifo #(.DATA_WIDTH(DATA_WIDTH),.DATA_DEPTH(DATA_DEPTH))
inst_syn_fifo
	(
		.i_clk    (i_clk),
		.i_rst    (i_rst),
		.wr_en    (wr_en),
		.wr_data  (wr_data),
		.wr_full  (wr_full),
		.rd_en    (rd_en),
		.rd_data  (rd_data),
		.rd_empty (rd_empty)
	);

endmodule

仿真波形

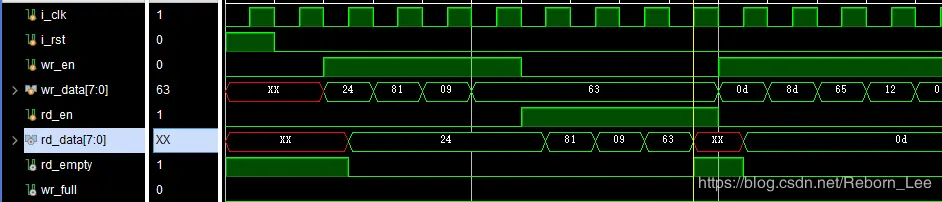

先看最直观的信息：在这里插入图片描述

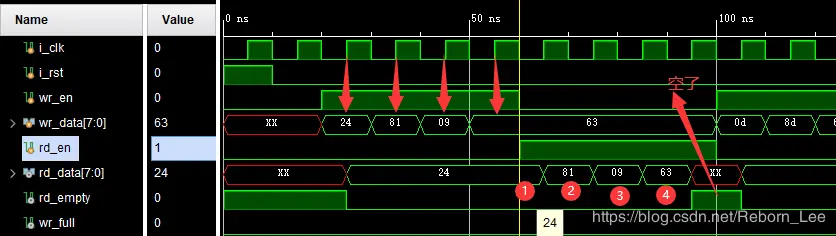

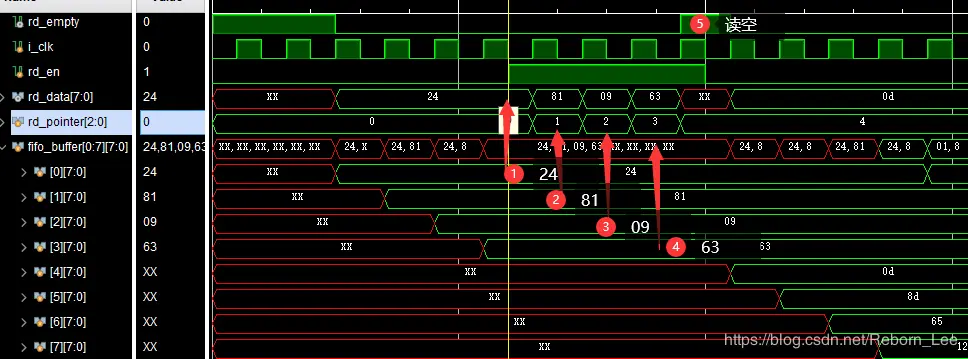

写入FIFO的数据依次是24，81, 09, 63，读出的数据（从读使能有效开始读）24,81,09,63，读完之后的一个时钟，不在读了，空信号拉高，表示读空了。如下图用箭头以及数字示意：

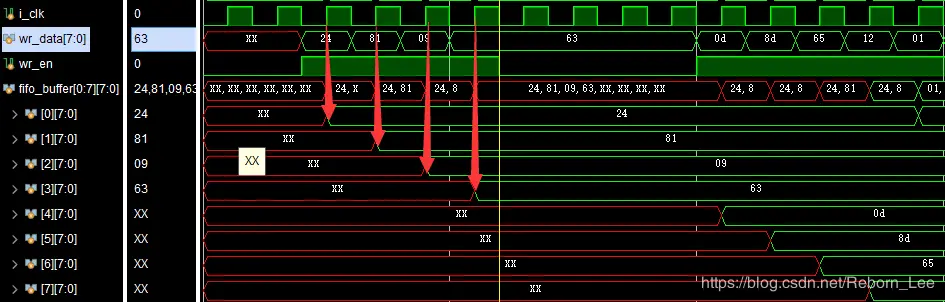

在这里插入图片描述我们再看看是否写入FIFO的数据依次是24,81,09,63：

在这里插入图片描述确实如此！

再看看读数据的情况：

在这里插入图片描述也确实是从0指针开始读的。

至于，这个FIFO的某些地方值为什么是红色的，是因为没有给FIFO的存储空间赋初值，在仿真时候显示红色，未知而已，在实际的FPGA或者ASIC中，实际是随机值。

我们再来看看设计代码中的写指针，初值为0，在写使能有效时，当时钟上升沿到达时，写指针加1：

//keep track of the write  pointer
    always@(posedge i_clk) begin
        if(wr_en && !wr_full) begin
            if(wr_pointer == DATA_DEPTH - 1) begin
                wr_pointer <= 0;
            end
            else begin
                wr_pointer <= wr_pointer + 1;
            end
    end

end

而此时，也就是写使能有效，且时钟上升沿到来时，又对FIFO进行写操作：

//write data into fifo when wr_en is asserted
    always@(posedge i_clk) begin
        if(wr_en) begin
            fifo_buffer[wr_pointer] <= wr_data;
        end
    end

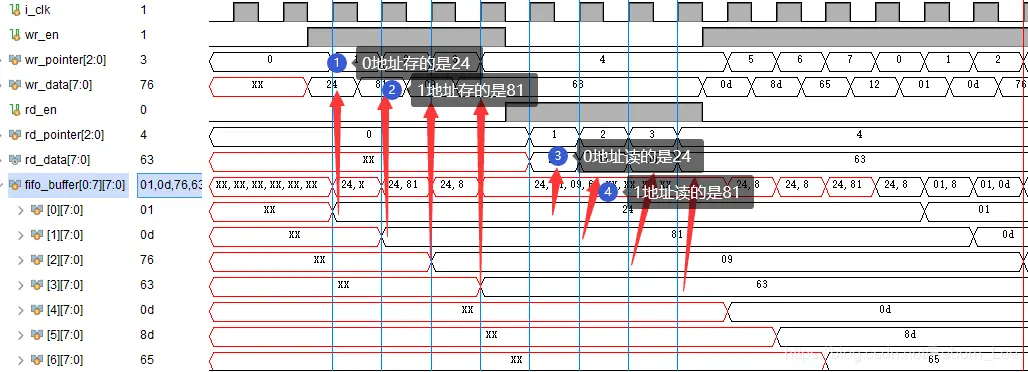

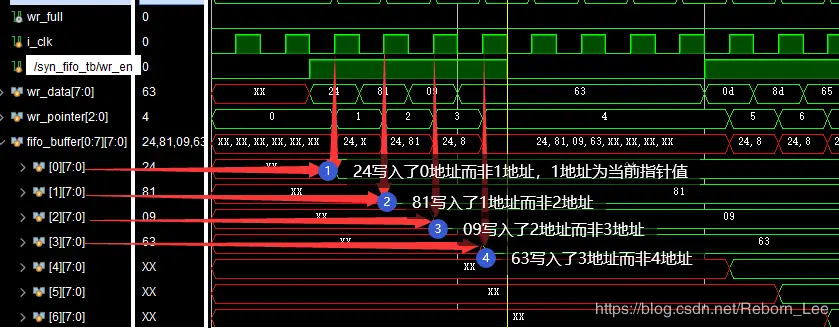

我想提醒的是，此时写入的FIFO空间地址，应该是指针加1之前的地址值（指针值），这是因为使用了非阻塞赋值，指针即使加1了，在此刻时钟上升沿写FIFO时，加1的指针还未生效，这就是非阻塞赋值的作用了。你不信吗？按照上面说的，在仿真中，指针的值应该比写入FIFO中的地址值大1. 看看仿真图：

在这里插入图片描述这本不是问题，可还是要提出来，就怕有的同学会迷！

刚才的Verilog设计对于写采用的是同步写，但是对于读却采用的是异步读，如果我们采用同步读呢？就和FIFO写数据达成统一，我们可以猜测（其实内心很确信），读指针值超越读数据地址1，也就是说，如果读地址在时钟上升沿为2的话，其实当前读的值为1地址的值。那我们测试一下吧，先令读改为同步读：

// assign rd_data = fifo_buffer[rd_pointer];

    always@(posedge i_clk) begin
     if(rd_en) begin
      rd_data <= fifo_buffer[rd_pointer];
     end
    end

然后观测仿真结果：

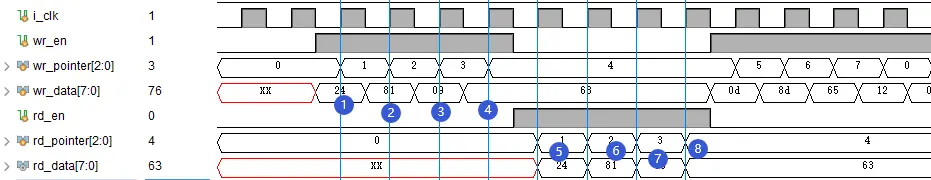

在这里插入图片描述数据的存取倒是没有问题，先进先出。但可以看到的另一个情况是，1地址时，存的数据和取得数据其实都是0地址的数据。继续看仿真图：

在这里插入图片描述可见，此时的地址虽然变成了1，但对于FIFO来说，并未生效，存以及取仍然按照前一个地址来存或取，这是非阻塞赋值的原因。但这些细节问题，并不会影响我们使用FIFO，我们使用FIFO的时候不必关注这些，我们只需要只要我们存取都是先进先出即可。封装成FIFO模块，用就是了！不过对于数字设计师来说，这种细节你还是要知道的，要不然用FIFO是没有灵魂的，还有就是如果面试或者笔试让你写一个FIFO你该怎么办呢？既然是设计，你肯定要知道细节了，因为是你设计的细节。

VHDL版设计

library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;
entity module_fifo_regs_no_flags is
generic (
g_WIDTH : natural := 8;
g_DEPTH : integer := 32
);
port (
i_rst_sync : in std_logic;
i_clk      : in std_logic;
-- FIFO Write Interface
i_wr_en   : in  std_logic;
i_wr_data : in  std_logic_vector(g_WIDTH-1 downto 0);
o_full    : out std_logic;

-- FIFO Read Interface
i_rd_en   : in  std_logic;
o_rd_data : out std_logic_vector(g_WIDTH-1 downto 0);
o_empty   : out std_logic
);

end module_fifo_regs_no_flags;
architecture rtl of module_fifo_regs_no_flags is
type t_FIFO_DATA is array (0 to g_DEPTH-1) of std_logic_vector(g_WIDTH-1 downto 0);
signal r_FIFO_DATA : t_FIFO_DATA := (others => (others => '0'));
signal r_WR_INDEX   : integer range 0 to g_DEPTH-1 := 0;
signal r_RD_INDEX   : integer range 0 to g_DEPTH-1 := 0;
-- # Words in FIFO, has extra range to allow for assert conditions
signal r_FIFO_COUNT : integer range -1 to g_DEPTH+1 := 0;
signal w_FULL  : std_logic;
signal w_EMPTY : std_logic;
begin
p_CONTROL : process (i_clk) is
begin
if rising_edge(i_clk) then
if i_rst_sync = '1' then
r_FIFO_COUNT <= 0;
r_WR_INDEX   <= 0;
r_RD_INDEX   <= 0;
else
    -- Keeps track of the total number of words in the FIFO
    if (i_wr_en = '1' and i_rd_en = '0') then
      r_FIFO_COUNT &lt;= r_FIFO_COUNT + 1;
    elsif (i_wr_en = '0' and i_rd_en = '1') then
      r_FIFO_COUNT &lt;= r_FIFO_COUNT - 1;
    end if;

    -- Keeps track of the write index (and controls roll-over)
    if (i_wr_en = '1' and w_FULL = '0') then
      if r_WR_INDEX = g_DEPTH-1 then
        r_WR_INDEX &lt;= 0;
      else
        r_WR_INDEX &lt;= r_WR_INDEX + 1;
      end if;
    end if;

    -- Keeps track of the read index (and controls roll-over)
    if (i_rd_en = '1' and w_EMPTY = '0') then
      if r_RD_INDEX = g_DEPTH-1 then
        r_RD_INDEX &lt;= 0;
      else
        r_RD_INDEX &lt;= r_RD_INDEX + 1;
      end if;
    end if;

    -- Registers the input data when there is a write
    if i_wr_en = '1' then
      r_FIFO_DATA(r_WR_INDEX) &lt;= i_wr_data;
    end if;

  end if;                           -- sync reset
end if;                             -- rising_edge(i_clk)

end process p_CONTROL;
o_rd_data <= r_FIFO_DATA(r_RD_INDEX);
w_FULL  <= '1' when r_FIFO_COUNT = g_DEPTH else '0';
w_EMPTY <= '1' when r_FIFO_COUNT = 0       else '0';
o_full  <= w_FULL;
o_empty <= w_EMPTY;
-- ASSERTION LOGIC - Not synthesized
-- synthesis translate_off
p_ASSERT : process (i_clk) is
begin
if rising_edge(i_clk) then
if i_wr_en = '1' and w_FULL = '1' then
report "ASSERT FAILURE - MODULE_REGISTER_FIFO: FIFO IS FULL AND BEING WRITTEN " severity failure;
end if;
  if i_rd_en = '1' and w_EMPTY = '1' then
    report "ASSERT FAILURE - MODULE_REGISTER_FIFO: FIFO IS EMPTY AND BEING READ " severity failure;
  end if;
end if;

end process p_ASSERT;
-- synthesis translate_on
end rtl;

仿真就算了，和Verilog版一致也可。

带有几乎空almost empty 以及几乎满 almost full的同步FIFO 带有几乎空以及几乎满的同步FIFO设计也不是什么难事，我们只需要设置两个参数，几乎空以及几乎满的阈值，最后再将读写计数器和阈值对比，如果小于几乎空阈值，则几乎空标志有效；如果大于几乎满阈值，则几乎满标志有效。设计十分简单，就在上述代码基础上添加几条，这里不再赘余。
