源码阅读#我们所写的View是如何被添加与显示的呢

尉迟涛
2,414 阅读9分钟

我们所写的View是如何被添加与显示的呢？接下来我以 Android API 28 为准，Activity 的生命周期为主线，以图文的方式来展现我看源码的思路，内容有点多，如有不当，欢迎交流指正😃

总体思路

在Activity的生命周期中我们都说在Activity#onCreate中创建了View，在Activity#onResume之后显示View，那么这个过程是怎么样的？最后View又是如何渲染到屏幕上的呢？我们带着以下问题看源码：

  • 在Activity#onCreate中调用Activity#setContentView，完成了什么工作？
  • 说是在Activity#onResume之后完成屏幕渲染的，有源码的证据吗？最后又是怎么渲染的？

在onCreate中调用setContentView

我们给Activity编写布局后，习惯在Activity#onCreate中调用Activity#setContentView，这个方法都做了什么工作呢？我们来看看它的具体内容：

private Window mWindow;

public void setContentView(@LayoutRes int layoutResID) {
    getWindow().setContentView(layoutResID);
    initWindowDecorActionBar();
}

public Window getWindow() {
    return mWindow;
}

这里通过getWindow获取了Window，然后调用了Window#setContentView方法，Window是一个抽象类，setContentView是其中的抽象方法，那这里到底执行了谁的代码？换句话说，mWindow被赋值的对象是谁呢？

Activity的创建代码在ActivityThread#performLaunchActivity中，在利用 反射 创建Activity后，调用了Activity#attach方法，之后又通过Instrumentation调用了Activity#onCreate方法。在Activity#attach方法中，mWindow被赋值：

mWindow = new PhoneWindow(this, window, activityConfigCallback);

说明mWindow所指向的就是PhoneWindow的对象，调用了PhoneWindow的方法。这里我画了一个简单的图，浅色框框代表类，深色框框代表方法：

接下来我们再来看看PhoneWindow#setContentView中都做了什么。

1、PhoneWindow#installDecor

在PhoneWindow#setContentView中第一步先调用了PhoneWindow#installDecor，该方法中对mDecor与mContentParent进行了赋值：

if (mDecor == null) {
    mDecor = generateDecor(-1);
    ......
}
if (mContentParent == null) {
    mContentParent = generateLayout(mDecor);
    ......
}
  • mDecor就是DecorView，PhoneWindow#generateDecor方法中直接 new 了一个DecorView并返回。
  • 而mContentParent是一个FramenLayout，在PhoneWindow#generateLayout方法中会加载一个 ID 为R.layout.screen_simple的资源，并将生成的View加入mDecor中，再从其中获取 ID 为com.android.internal.R.id.content的View返回：
ViewGroup contentParent = (ViewGroup)findViewById(ID_ANDROID_CONTENT);

ID的信息在Window.java中：

/**
 * The ID that the main layout in the XML layout file should have.
 */
public static final int ID_ANDROID_CONTENT = com.android.internal.R.id.content;

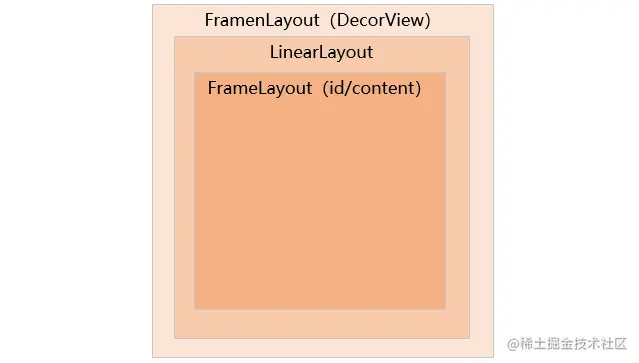

好了，经过PhoneWindow#installDecor之后，我们构建了View树的基本框架：

我们所编写的xml布局的最终会通过Activity#setContentView放入最内层的FrameLayout中，它就是mContentParent，不过现在还没有放入。

2、LayoutInflater#inflate

回到PhoneWindow#setContentView方法，在没有转场动画的情况下，它的第二步是调用LayoutInflater#inflate

mLayoutInflater.inflate(layoutResID, mContentParent);

LayoutInfater的作用是什么？

在LayoutInflater的注释中这样说到：

Instantiates a layout XML file into its corresponding {@link android.view.View} objects. It is never used directly. Instead, use {@link android.app.Activity#getLayoutInflater()} or {@link Context#getSystemService} to retrieve a standard LayoutInflater instance that is already hooked up to the current context and correctly configured for the device you are running on.

意思就是LayoutInflater的作用是将XML转换为Java对象的工具，并将转换出来的对象放入对应的View中（当然也可以不放）。一般不直接使用，通过上面所说的方法获取一个标准的实例。它会预先实例化并按照当前设备的要求配置好，并与当前Context关联。

LayoutInflater从哪里来？

在PhoneWindow创建的时候，会获取一个LayoutInflater的实例：

public PhoneWindow(Context context) {
    super(context);
    mLayoutInflater = LayoutInflater.from(context);
}

这里的LayoutInflater其实是PhoneLayoutInflater，具体的创建过程，大家可以去看我的下一篇文章（如果对你有帮助也请帮忙点个赞😂 ）：

源码阅读#LayoutInflater的创建过程 & AsyncLayoutInflater原理

LayoutInflater如何创建View？

上面我们提到，在LayoutInflater#inflate方法中，XML被转化为View的对象并形成View树，该方法中首先将XML转换为了XmlResourceParser对象：

final XmlResourceParser parser = res.getLayout(resource);

接着继续调用LayoutInflater#inflate的重载方法，在LayoutInflater#inflate的最终重载方法里有重要的三步：

  • 首先通过LayoutInflater中的createViewFromTag方法创建了根布局（XML最外层View）。
  • 其次通过rInflateChildren方法构建子布局（这里面使用了 循环+递归 的方式实现了深度优先遍历XML元素，调用createViewFromTag方法创建各个View，并会使用ViewGroup#addView方关联View，构建出View树）。
  • 最后调用了ViewGroup#addView方法将生成的View加入一开始传入的父布局中。
public View inflate(XmlPullParser parser, @Nullable ViewGroup root, boolean attachToRoot) {
    ......
    // Temp is the root view that was found in the xml
    final View temp = createViewFromTag(root, name, inflaterContext, attrs);
    ......
    // Inflate all children under temp against its context.
    rInflateChildren(parser, temp, attrs, true);
    ......
    if (root != null && attachToRoot) {
        root.addView(temp, params);
    }
    ......
}

createViewFromTag中会首先使用各个工厂类（Factory、Factory2对象）创建View，如果没创建，则最终调用LayoutInflater#createView方法通过 反射 创建各个View。

最后通过ViewGruop#addView方法将View关联（关联的本质就是给View中的mParent赋值，它是一个ViewParent接口变量，而ViewGroup与ViewRootImp实现了ViewParent接口）。

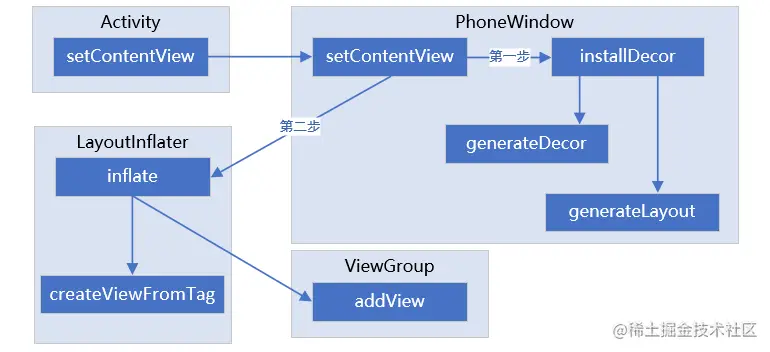

到此为止我们就获取了整个View树（这些只是对象，并没有显示到屏幕上），经历了以下方法：

到此为止，我们的Activity#onCreate阶段就结束了。我们来回答第一个问题：在Activity#onCreate中调用Activity#setContentView，完成了创建View、形成View树的工作。

但是，但是，注意了，这里会有一个疑问，“inflate”的过程调用了ViewGruop#addView，为什么没有显示到界面上？addView可是会触发整个绘制过程的呀。嗯，我们接着看下一个问题。

调用了inflate方法，触发了addView，为什么没有显示到屏幕上？

这里的关键就是View中的mParent变量。

PhoneWindow在调用LayoutInflater#inflate方法时传入了mContentParent，并且通过重载方法后attachToRoot为true：

public View inflate(@LayoutRes int resource, @Nullable ViewGroup root) {
    return inflate(resource, root, root != null);// 这里root不为空
}

所以，在LayoutInflater#inflate的最终重载方法里会调用ViewGroup#addView方法：

if (root != null && attachToRoot) {
    root.addView(temp, params);
}

public void addView(View child, int index, LayoutParams params) {
    ......
    // addViewInner() will call child.requestLayout() when setting the new LayoutParams
    // therefore, we call requestLayout() on ourselves before, so that the child's request
    // will be blocked at our level
    requestLayout();
    invalidate(true);
    addViewInner(child, index, params, false);
}

这其中有三个方法：

  • requestLayout：其中利用了mParent对象调用了ViewParent#requestLayout。
if (mParent != null && !mParent.isLayoutRequested()) {
    mParent.requestLayout();
}
  • invalidate：其中利用mParent对向调用了ViewParent#invalidateChild。
final ViewParent p = mParent;
if (p != null && ai != null && l < r && t < b) {
    ......
    p.invalidateChild(this, damage);
}
  • addViewInner：其中会将子View的mParent赋值为this即ViewGroup对象本身。

requestLayout中，如果mParent不为空，这里会一直调用父View的requestLayout，最终调用ViewRootImpl的requestLayout（下面会讲到原因）。但是此时（onCreate阶段）mParent为空，所以以上两个方法并没有做多少实质上的工作。所以，在Activity#onCreate阶段进行addView，只会对mParent进行赋值，并没有触发能把View渲染到屏幕上的方法。

😑为什么mParent是空的呢？

因为mParent只有在两个地方被赋值，一个就是上面所说的addViewInner方法，它在ViewGroup中，另一个就是在ViewRootImpl中的setView方法中。

ViewRootImpl#setView会调用View#assignParent（assignParent方法会给View的mParent赋值）:

view.assignParent(this);

这里的this就是ViewRootImpl对象本身。

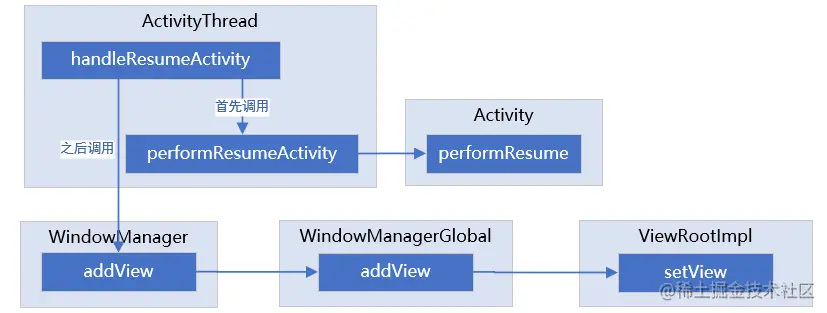

ViewRootImpl#setView又是在哪里被调用的呢？在Activity#handleResumeActivity中，先调用了Activity#performResumeActivity，然后调用了WindowManager#addView，然后在WindwoManagerGlobal中调用了ViewRootImpl#setView：

这里的WindowManager#addView传入的是DecorView，所以，不同于其他View，DecorView的mParent是ViewRootImpl，所以ViewGroup#requestLayout中的mParent.requestLayout向上调用的终点是ViewRootImpl#requestLayout。

可以看到，WindowManager#addView过程是在Activity#onResume之后触发的，所以，前面ViewGroup#addView之中的前两个方法执行时（addViewInner在这两个方法之后调用），mParent还是空的。

😏所以，在Activity#onCreate中，只是构建了View树，却没有进行绘制~~

在onResume之后调用WindowManager的addView

在上面的叙述中有说到如何调用ViewRootImpl#setView，它是在Activity#onResume之后被触发的，这里先回答第二个问题的一部分：屏幕渲染是在Activity#onResume之后，它就是在ViewRootImpl#requestLayout之后触发的。

首先ViewRootImpl#requestLayout会调用到ViewRootImpl#scheduleTraversals方法：

@Override
public void requestLayout() {
    if (!mHandlingLayoutInLayoutRequest) {
        checkThread();
        mLayoutRequested = true;
        scheduleTraversals();
    }
}

然后scheduleTraversals会设置同步屏障，并调用postCallback，传入一个Runnable的任务（mTraversalScheduled用于控制每帧只绘制一次，mTraversalRunnable最终会被执行）：

void scheduleTraversals() {
    if (!mTraversalScheduled) {
        mTraversalScheduled = true;
        mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();
        mChoreographer.postCallback(
                Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
        ......
    }
}

Choreographer#postCallback继续调用Choreographer#postCallbackDelayed，在Choreographer#postCallbackDelayedInternal方法中，delayMillis为0：

private void postCallbackDelayedInternal(int callbackType, Object action, Object token, long delayMillis) {
    synchronized (mLock) {
        final long now = SystemClock.uptimeMillis();
        final long dueTime = now + delayMillis;
        mCallbackQueues[callbackType].addCallbackLocked(dueTime, action, token);

        if (dueTime <= now) {
            scheduleFrameLocked(now);
        } else {
            Message msg = mHandler.obtainMessage(MSG_DO_SCHEDULE_CALLBACK, action);
            msg.arg1 = callbackType;
            msg.setAsynchronous(true);
            mHandler.sendMessageAtTime(msg, dueTime);
        }
    }
}

继续调用了scheduleFrameLocked方法：

private void scheduleFrameLocked(long now) {
    if (!mFrameScheduled) {
        mFrameScheduled = true;
        if (USE_VSYNC) {
            // If running on the Looper thread, then schedule the vsync immediately,
            // otherwise post a message to schedule the vsync from the UI thread
            // as soon as possible.
            if (isRunningOnLooperThreadLocked()) {
                scheduleVsyncLocked();
            } else {
                Message msg = mHandler.obtainMessage(MSG_DO_SCHEDULE_VSYNC);
                msg.setAsynchronous(true);
                mHandler.sendMessageAtFrontOfQueue(msg);
            }
        } else {
            final long nextFrameTime = Math.max(mLastFrameTimeNanos / TimeUtils.NANOS_PER_MS + sFrameDelay, now);
            Message msg = mHandler.obtainMessage(MSG_DO_FRAME);
            msg.setAsynchronous(true);
            mHandler.sendMessageAtTime(msg, nextFrameTime);
        }
    }
}

这里一般会走到scheduleVsyncLocked方法中：

private void scheduleVsyncLocked() {
    mDisplayEventReceiver.scheduleVsync();
}

然后调用DisplayEventReceiver中的scheduleVsync：

/**
 * Schedules a single vertical sync pulse to be delivered when the next
 * display frame begins.
 */
public void scheduleVsync() {
    if (mReceiverPtr == 0) {
        Log.w(TAG, "Attempted to schedule a vertical sync pulse but the display event "
                + "receiver has already been disposed.");
    } else {
        nativeScheduleVsync(mReceiverPtr);
    }
}

最终调用native方法nativeScheduleVsync，前面通过mHandler发送的异步消息，最终都会走到这个方法（这里用了同步屏障，保证了这些消息可以优先被处理）。

最终，nativeScheduleVsync会向SurfaceFlinger注册VSync信号的监听，VSync信号由SurfaceFlinger实现并定时发送，当Vsync信号来的时候就会回调FrameDisplayEventReceiver#onVsync，这个方法给发送一个带时间戳Runnable消息，这个Runnable消息的run()现就是FrameDisplayEventReceiver#run， 接着就会执行Choreographer#doFrame。doFrame会执行doCallbacks方法就是上面代码中mCallbackQueues中的callback，就是前面提到的mTraversalRunnable：

final class TraversalRunnable implements Runnable {
    @Override
    public void run() {
        doTraversal();
    }
}

doTraversal会调用到performTraversals，这个方法中就会调用到我们常说的三大方法：performMeasure,performLayout,performDraw。

在ViewRootImpl创建的时候，会创建一个Surface:

// These can be accessed by any thread, must be protected with a lock.
// Surface can never be reassigned or cleared (use Surface.clear()).
public final Surface mSurface = new Surface();

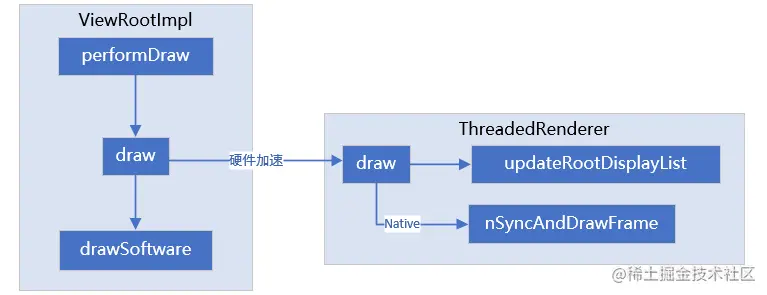

performDraw最终会触发ViewRootImpl#drawSoftware，这个Surface在ViewRootImpl#drawSoftware方法中会被加上数据：

private boolean drawSoftware(Surface surface, AttachInfo attachInfo, int xoff, int yoff,
        boolean scalingRequired, Rect dirty, Rect surfaceInsets) {
    ......
    // 获取Surface中的画布
    canvas = mSurface.lockCanvas(dirty);
    ......
    // 绘制
    mView.draw(canvas);
    ......
    // 发送数据
    surface.unlockCanvasAndPost(canvas);
    ......
}

最终，unlockCanvasAndPost会使用native方法发送绘制数据（如果hwuiContext不为空会使用hwui）：

public void unlockCanvasAndPost(Canvas canvas) {
    synchronized (mLock) {
        checkNotReleasedLocked();
        if (mHwuiContext != null) {
            mHwuiContext.unlockAndPost(canvas);
        } else {
            unlockSwCanvasAndPost(canvas);
        }
    }
}

此时数据会被加载到一个缓冲区中，然后当SurfaceFlinger发送VSync信号后，便会最终显示到屏幕上啦（这里用到了双缓冲的机制，或者是三缓冲）。

总结一下，这里有两个信号监听：

  1. nativeScheduleVsync会注册一个VSync信号的监听，会回调FrameDisplayEventReceiver#onVsync，从而开始创建绘制数据（此时在CPU中）。
  2. drawSoftware会将数据放入缓冲区，等待VSync信号，然后将数据（从CPU）传给GPU。

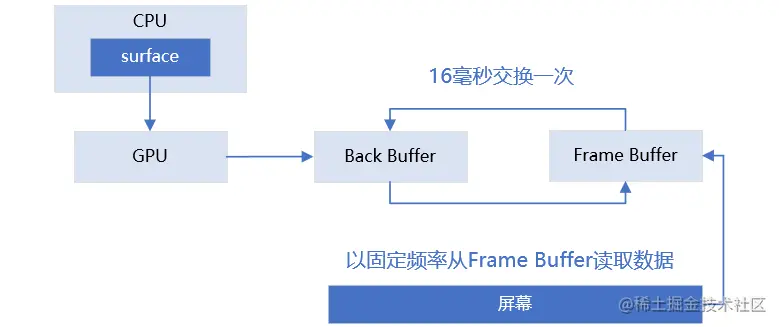

值得一提的是，在SurfaceFlinger的实现里，通常一个Surface有两块Buffer, 一块用于绘画，一块用于显示，两个Buffer按照固定的频率进行交换，从而实现Window的动态刷新：

到这里，我们所写的XML文件就真正绘制出来啦~ 💪💪💪

好了，第二个问题，源码证据，如上所述，最后是怎么渲染的，就是native层的工作了，大家可以去了解下双缓冲机制。

关于后半部分的参考文章（几片文章内容上可能有重叠，但是都有自己理解很到位的地方）：

  1. 深入浅出Android屏幕刷新原理
  2. Android Vsync 原理浅析
  3. Android性能优化典范之Understanding VSYNC
  4. Android卡顿原理分析和SurfaceFlinger，Surface概念简述

写的有点长，有不妥的地方的话希望能指出，谢谢。
