源码阅读#LayoutInflater的创建过程 & AsyncLayoutInflater原理

尉迟涛
2,597 阅读6分钟

主要内容

补充上一篇文章关于LayoutInflater的一点内容，以及AsyncLayoutInflater的原理讲解，还有一点优化经验的分享。

LayoutInflater 的创建过程

提出疑问

上一篇文章中我讲到了PhoneWindow的构造方法中会获取一个LayoutInflater的实例：

public PhoneWindow(Context context) {
    super(context);
    mLayoutInflater = LayoutInflater.from(context);
}

我们注意到，获取LayoutInflater实例的时候都需要传入Context，那么这个Context和LayoutInflater有很么关系？，接下来我们就带着这个问题来看看源码。

带着问题看源码

先看LayoutInflater#from方法:

public static LayoutInflater from(Context context) {
    LayoutInflater LayoutInflater =
            (LayoutInflater) context.getSystemService(Context.LAYOUT_INFLATER_SERVICE);
    if (LayoutInflater == null) {
        throw new AssertionError("LayoutInflater not found.");
    }
    return LayoutInflater;
}

我们可以看到其中调用了Context#getSystemService，这里传入的是Activity的Context，而从ActivityThread#performLaunchActivity中我们知道，这里的Context引用的实际上就是ContextImpl对象，所以我们继续看ContextImpl中的getSystemService方法：

@Override
public Object getSystemService(String name) {
    return SystemServiceRegistry.getSystemService(this, name);
}

这里调用了SystemServiceRegistry#getSystemService:

private static final HashMap<String, ServiceFetcher<?>> SYSTEM_SERVICE_FETCHERS = new HashMap<>();

public static Object getSystemService(ContextImpl ctx, String name) {
    ServiceFetcher<?> fetcher = SYSTEM_SERVICE_FETCHERS.get(name);
    return fetcher != null ? fetcher.getService(ctx) : null;
}

敲黑板了哈🧐，记住上面方法中使用的fetcher.getService(ctx)，还有SYSTEM_SERVICE_FETCHERS，下面要考。

下面简述下SystemServiceRegistry是如何是如何获取各个“Service”的：

1. 通过静态代码块注册各“Service”的ServiceFetcher

比如：

static {
    ......
    registerService(Context.LAYOUT_INFLATER_SERVICE, LayoutInflater.class,
            new CachedServiceFetcher<LayoutInflater>() {
        @Override
        public LayoutInflater createService(ContextImpl ctx) {
            return new PhoneLayoutInflater(ctx.getOuterContext());
        }});
    ......
}

private static <T> void registerService(String serviceName, Class<T> serviceClass,
        ServiceFetcher<T> serviceFetcher) {
    ......
    SYSTEM_SERVICE_FETCHERS.put(serviceName, serviceFetcher);
}

可以看到Fecther被加到了SYSTEM_SERVICE_FETCHERS中。这里的“Service”还有很多，包括ActivityManager、BluetoothManager、BatteryManager等等。

2. 创建CachedServiceFetcher并记录数目

每创建一个CachedServiceFetcher，SystemServiceRegistry中的一个静态变量都会+1：

private static int sServiceCacheSize;

CachedServiceFetcher继承了Fetcher，实现了Fetcher#getService，对“Service”进行了懒创建，即首次调用才创建，又声明了createService抽象方法，该方法用于在在静态代码块中实现特定的创建功能，参考第1点中的代码。因为是静态代码块中创建的，所以一种“Service”对应一个具体的CachedServiceFetcher对象，并且CachedServiceFetcher会记录当前值作为下标，这个下标有什么用呢，看下一点。

3. 调用fetcher.getService(ctx)获取“Service”

在调用fetcher.getService(ctx)的时候，CachedServiceFetcher会通过ContextImp中的一个非静态成员来获取“Service”的对象：

// The system service cache for the system services that are cached per-ContextImpl.
final Object[] mServiceCache = SystemServiceRegistry.createServiceCache();

而SystemServiceRegistry#createServiceCache是利用了SystemServiceRegistry的静态成员sServiceCacheSize进行初始化（就是上面那个会+1的变量）：

/**
 * Creates an array which is used to cache per-Context service instances.
 */
public static Object[] createServiceCache() {
    return new Object[sServiceCacheSize];
}

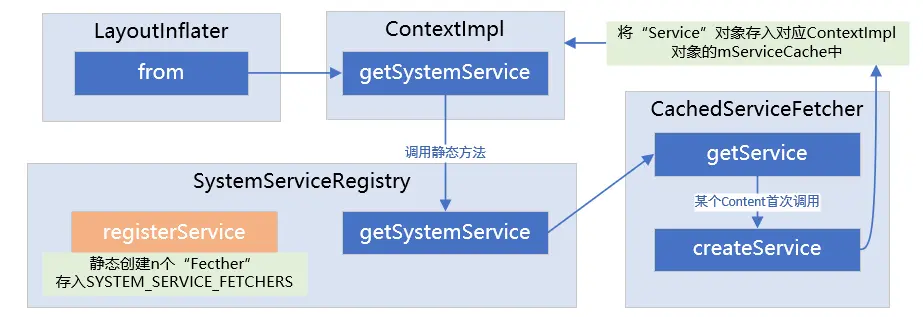

这下明白了：静态代码块创建了多个“Service”，与此同时静态的sServiceCacheSize记录了“Service”的数量，CachedServiceFetcher记录了“Service”的下标，在每个ContextImpl被创建的时候，非静态的mServiceCache就根据sServiceCacheSize进行初始化，在我们调用Context#getSystemService的时候，如果当前Context的mServiceCache没有对应的“Service”，就创建一个，放到CachedServiceFetcher事先记录好的下标下。

所以，一个ContextImpl对象会持有一套“Service”，保存在mServiceCache中。当然，如果没有“get”过这个“Service”，它就不会被创建（所以我从来都是只用Application的Context来“getService”，这样各种“Service”就只有一个实例，减少对象数目😂）。总结一下：

结论

Context和LayoutInflater有很么关系？他们的关系就是：一个Context对象会持有最多1个LayoutInflater实例，不同的Context会持有各自的LayoutInflater实例。

AsyncLayoutInflater

当一个Activity需要加载的页面过于复杂的时候，而我们又希望主线程可以“减负”，以免造成卡顿，此时我们就可以考虑使用AsyncLayoutInflater来异步完成。源码部分注释如下：

This is intended for parts of the UI that are created lazily or in response to user interactions. This allows the UI thread to continue to be responsive & animate while the relatively heavy inflate is being performed.

这个类的作用就是异步创建View，使界面能在大量加载View的时候及时响应用户并且能播放动画。

AsyncLayoutInflater 的重要组成元素

OnInflateFinishedListener

回调接口，在inflate方法中传入对象，异步执行完成后，通过Handler回调主线程执行该对象中的回调方法。

BasicInflater

从上面的文章我们知道ContextImpl中的LayoutInflater其实是PhoneLayoutInflater，这里的BasicInflater与PhoneLayoutInflater一模一样，它也是AsyncLayoutInflater中的内部类。

InflateRequest

InflateRequest代表一次inflate请求，它包含了一次inflate的所有关键信息，它是AsyncLayoutInflater中的内部类。

private static class InflateRequest {
    AsyncLayoutInflater inflater;       // AsyncLayoutInflater本身
    ViewGroup parent;                   // inflate方法传入参数，父布局
    int resid;                          // inflate方法传入参数，注入布局ID
    View view;                          // 根据布局创建的View
    OnInflateFinishedListener callback; // 回调对象

    InflateRequest() {
    }
}

InflateThread

用来执行异步任务的线程，他其中有一个阻塞队列+一个对象池。对象池是用来复用InflateRequest对象的；线程的run方法中是一个无限循环，他会从阻塞队列中take元素。

这里面有个很有意思的地方：

private static class InflateThread extends Thread {
    private static final InflateThread sInstance;
    static {
        sInstance = new InflateThread();
        sInstance.start();
    }

    public static InflateThread getInstance() {
        return sInstance;
    }
    ......
}

类似于单例模式的实现方式，这里的静态代码块其实是一种懒加载，在第一次调用getInstance的时候才会被执行，再看看AsyncLayoutInflater的构造方法就知道，InflateThread启动的时候，也就是我们创建AsyncLayoutInflater的时候:

public AsyncLayoutInflater(@NonNull Context context) {
    mInflater = new BasicInflater(context);
    mHandler = new Handler(mHandlerCallback);
    mInflateThread = InflateThread.getInstance();
}

并且InflateThread也是单例模式的。

AsyncLayoutInflater 运行原理

其实AsyncLayoutInflater代码不多，原理也很简单：

  1. 创建AsyncLayoutInflater时异步线程启动，然后被阻塞队列take方法阻塞。
  2. 通过inflate方法传入构造View的信息与回调对象，然后从对象池中取出InflateRequest对象进行信息更新，然后放入阻塞队列中。
  3. 阻塞队列take获取到元素，异步线程开始执行View的创建，并在执行完成后发送消息给Handler。
  4. Handler回调主线程，执行OnInflateFinishedListener回调对象，然后回收InflateRequest对象。

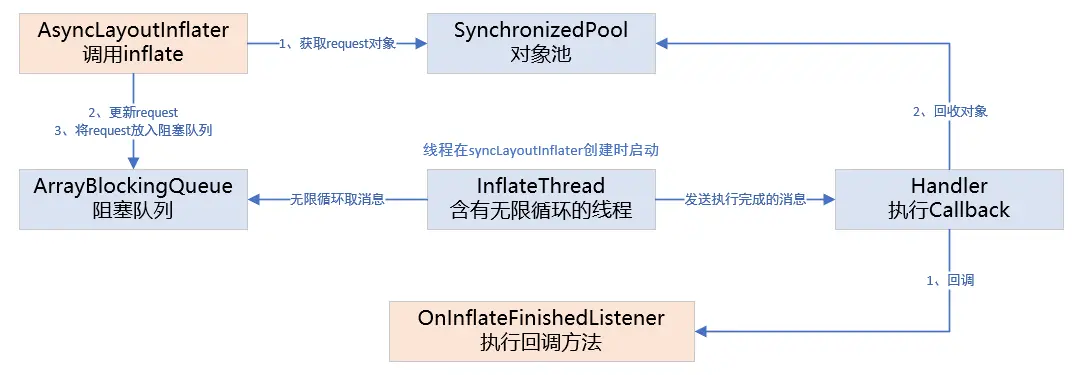

过程大致如下：

关于首帧优化

之前我们的App做了一次首页的首帧优化，优化的内容是什么呢，就是刚跳转首页的时候会有一小段的白屏时间，这个是因为整个测量、布局、绘制时间太长的原因，从systrace中看到的就是performTraversals时间太长，我们的View层级很复杂，不易重构，所以我们就想到了AsyncLayoutInflater,但是这还是不能解决我们的问题，因为这只是异步，界面还是要等到异步执行完成才显示出来，后来我们使用了一种方法——ViewStub,让标题、导航栏等元素首先加载，其余元素使用ViewStub延迟300-500毫秒之后注入，整个界面看上去就是瞬间显示，只是有些元素会有淡入的效果。

以上是一点经验的记录。
