Module4 二阶系统

1 二阶系统的定义

与一阶系统的区别：出现了 oscillation response (振荡响应） and overshoot(系统超调)

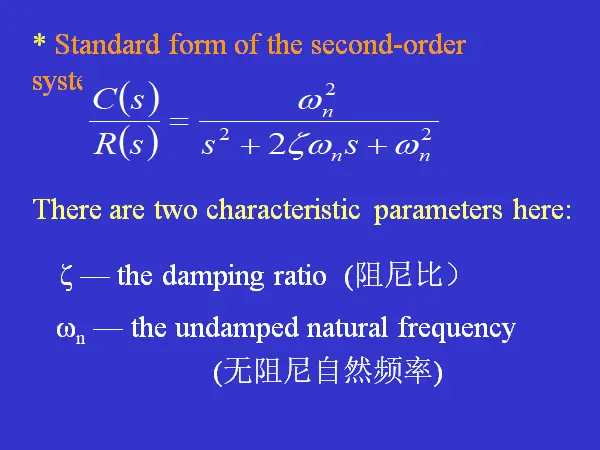

二阶系统标准形式：

做题化成标准形式再写出对应参数的值（以分母为标准就行了）：

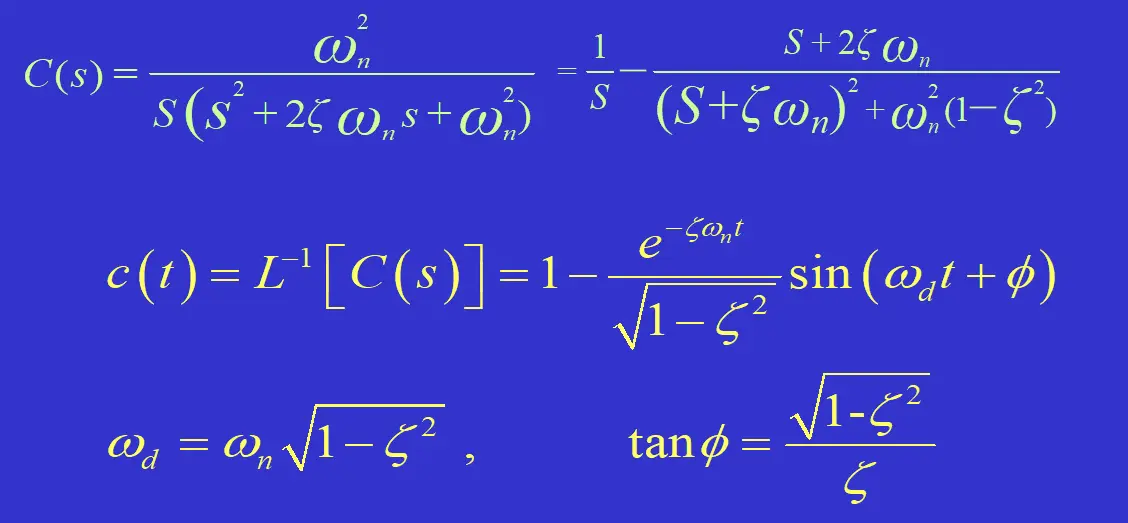

★★★ 2 二阶系统单位阶跃响应

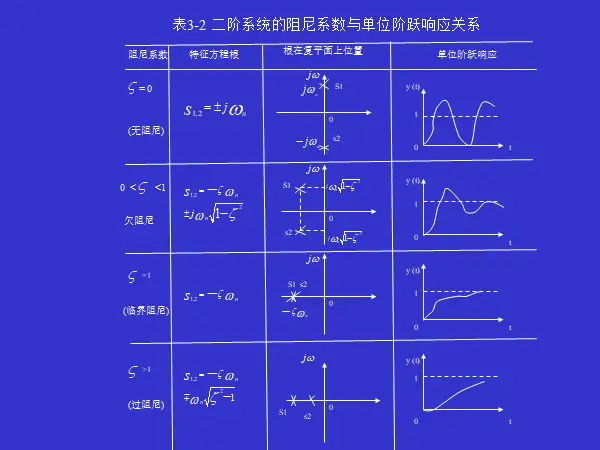

★★★二阶系统的阻尼系数与单位阶跃响应关系1

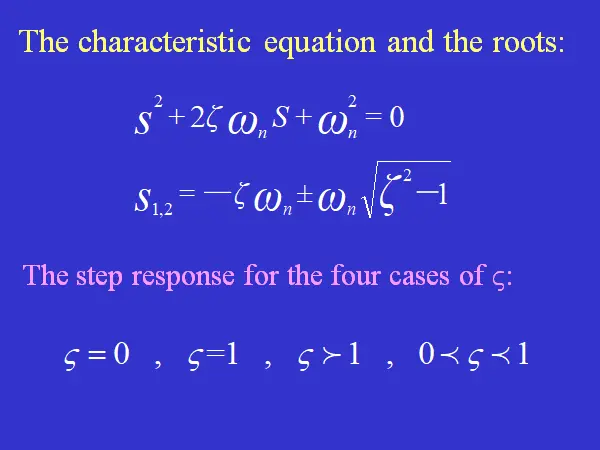

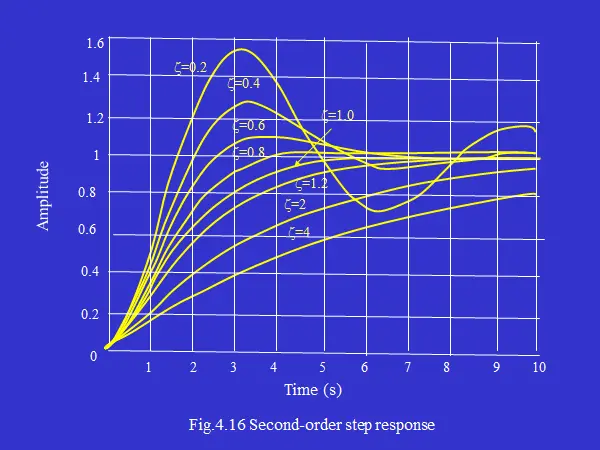

★★★二阶系统的阻尼系数与单位阶跃响应关系2

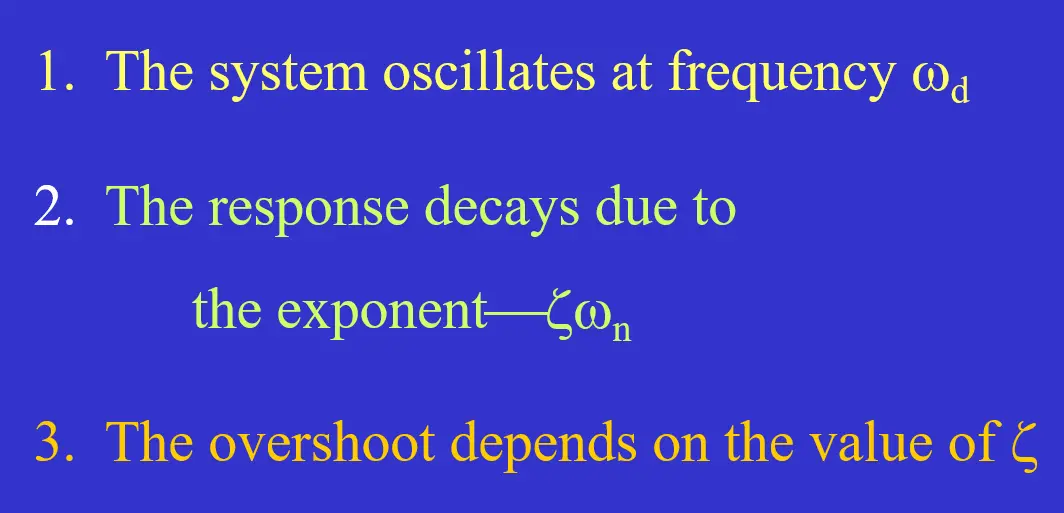

★★★总结规律

wd 离实轴的距离；震荡量

ξwn 离虚轴的距离；衰减量

ξ sinθ；超调量

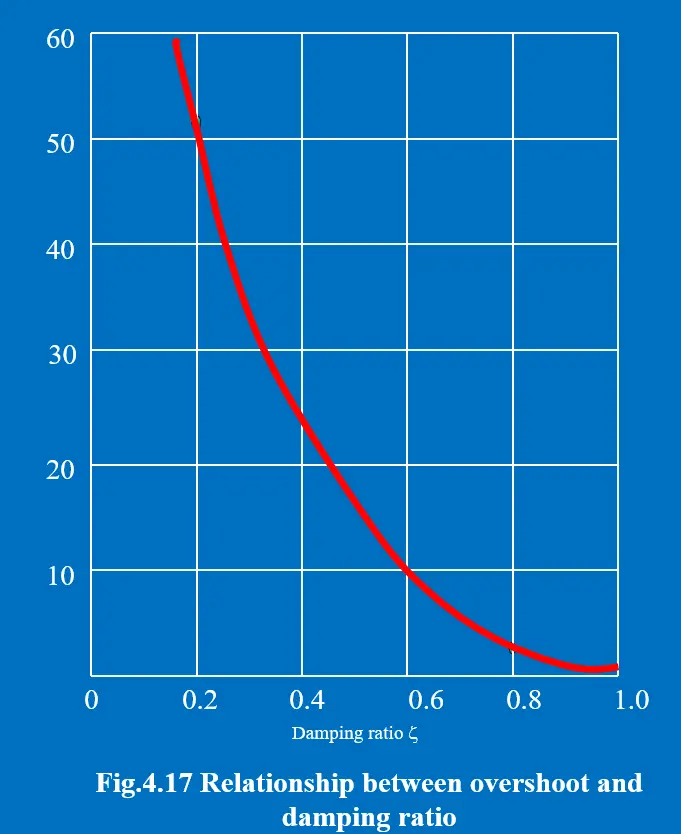

★ξ 和超调量PO的关系：PO只与ξ有关：

3 例题：

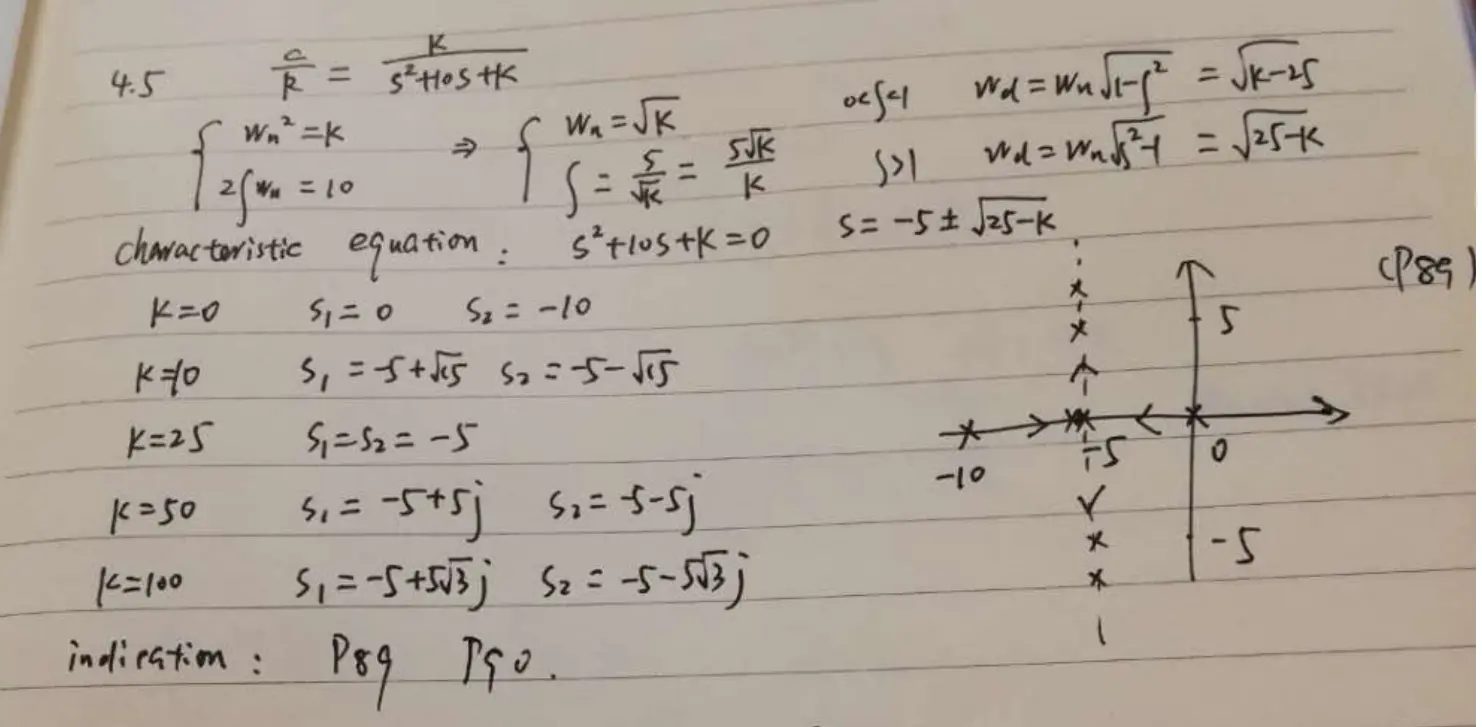

problem 4.5：

不同的开环增益K对应了不同的极点位置：根轨迹
