拓扑排序
拓扑排序:解决的是一个工程能否顺序进行的问题
AOV网

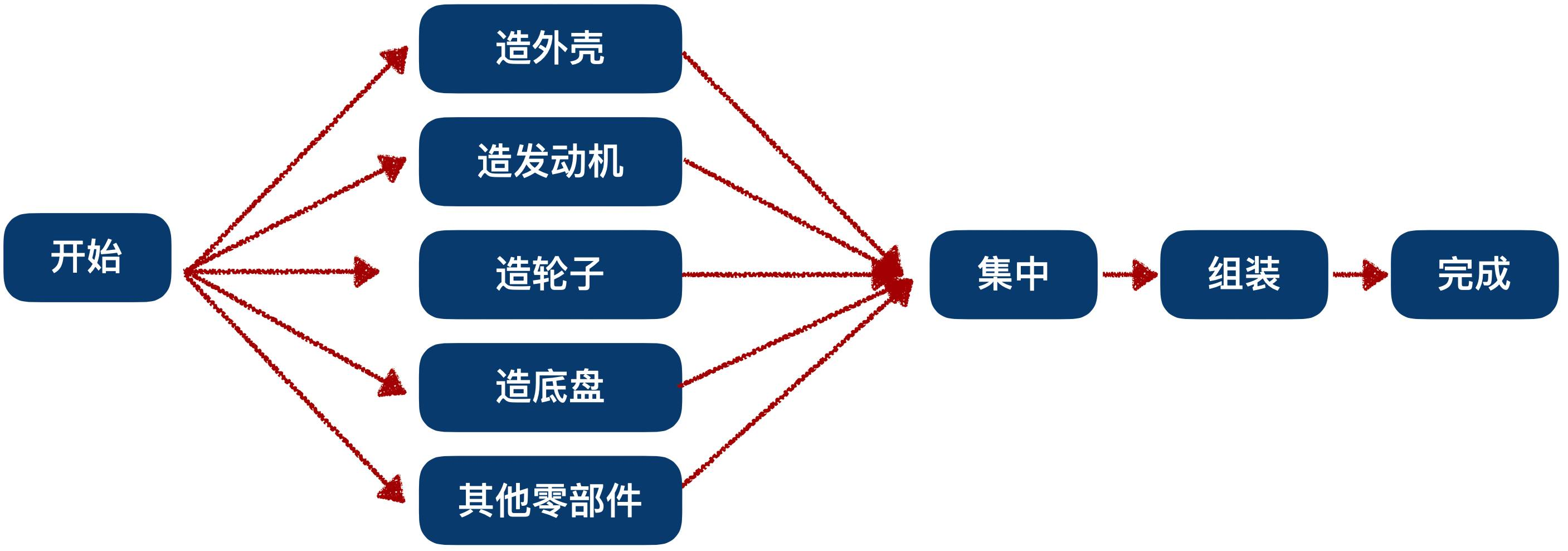

在一个表示工程的有向图中，用顶点表示活动，用弧表示活动之间的优先关系。这样的有向图为顶点表示活动的网，我们称为AOV网（Activity On Vertex Network:顶点活动网）
设 G=(V,M)是一个具有 n 个顶点的有向图，V 中的顶点序列 V1,V2...Vn。若满足从顶点 Vi 到 Vj 有一条路径，则顶点序列 Vi 必须在 Vj 之前，则我们称这样的顶点序列成为拓扑序列
所谓拓扑排序，其实就是对一个有向图构造拓扑序列的过程， 构造过程拓扑序列会产生 2 个结果
1. 如果此网中的全部顶点被输出，则说明它不存在环（回路），是 AOV 网
2. 如果输出的顶点数少了，哪怕仅少了ー个，也说明这个网存在环（回路）， 不是 AOV 网
算法基本思路
从 AOV 网中选择一个入度为 0 的顶点输出，然后删去此顶点并删除以此顶点为尾的孤。继续重复此步骤，直到输出全部顶点或 AOV 网中不存在入度为 0 的顶点为止
在这个算法实现过程，我们需要借助一个数据结构桟，来帮助我们解决避免每次查找时，都要去遍历 AOV 图中的顶点表查找有没有入度为 0 的顶点
1. 创建一个栈（stack）用来存储入度 in 为 0 的顶点序号
2. 遍历 AOV 图中顶点表，判断入度为 0 的顶点全部入栈
关键代码
/*拓扑排序. 若AOV网图无回路则输出拓扑排序的序列并且返回状态值1,若存在回路则返回状态值0*/
/*拓扑排序:解决的是一个工程能否顺序进行的问题!*/
Status TopologicalSort(GraphAdjList GL){
EdgeNode *e;
int i,k,gettop;
//用于栈指针下标
int top=0;
//用于统计输出顶点的个数
int count=0;
//建栈将入度为0的顶点入栈(目的:为了避免每次查找时都要遍历顶点表查找有没有入度为0的顶点)
int *stack=(int *)malloc(GL->numVertexes * sizeof(int) );
//1.遍历邻接表-顶点表,将入度in为0的顶点入栈
/*参考图1> 此时stack栈中应该成为0,1,3.即V0,V1,V3的顶点入度为0*/
for(i = 0; i<GL->numVertexes; i++)
//将入度为0的顶点入栈
if(0 == GL->adjList[i].in)
stack[++top]=i;
printf("top = %d\n",top);
//2.循环栈结构(当栈中有元素则循环继续)
while(top!=0)
{
//出栈
gettop=stack[top--];
printf("%d -> ",GL->adjList[gettop].data);
//输出顶点，并计数 用于统计输出的顶点个数 个数与网顶点数相同，则构成AOV网，否则不构成
count++;
//遍历与栈顶相连接的弧
for(e = GL->adjList[gettop].firstedge; e; e = e->next)
{
//获取与gettop连接的顶点
k=e->adjvex;
//1.将与gettop连接的顶点入度减1; 目的是为了将Vn顶点的弧删除.
//2.判断如果当前减1后为0,则入栈
if( !(-- GL->adjList[k].in) )
//将k入栈到stack中,并且top加1;
stack[++top]=k;
}
}
/*思考:3 -> 1 -> 2 -> 6 -> 0 -> 4 -> 5 -> 8 -> 7 -> 12 -> 9 -> 10 ->13 -> 11
这并不是唯一的拓扑排序结果.
分析算法:将入度为0的顶点入栈的时间复杂度为O(n), 而之后的while 循环,每个顶点进一次栈,并且出一次栈. 入度减1, 则共执行了e次. 那么整个算法的时间复杂度为O(n+e)*/
printf("\n");
//判断是否把所有的顶点都输出. 则表示找到了拓扑排序;
if(count < GL->numVertexes)
return ERROR;
else
return OK;
}
关键路径
AOE网

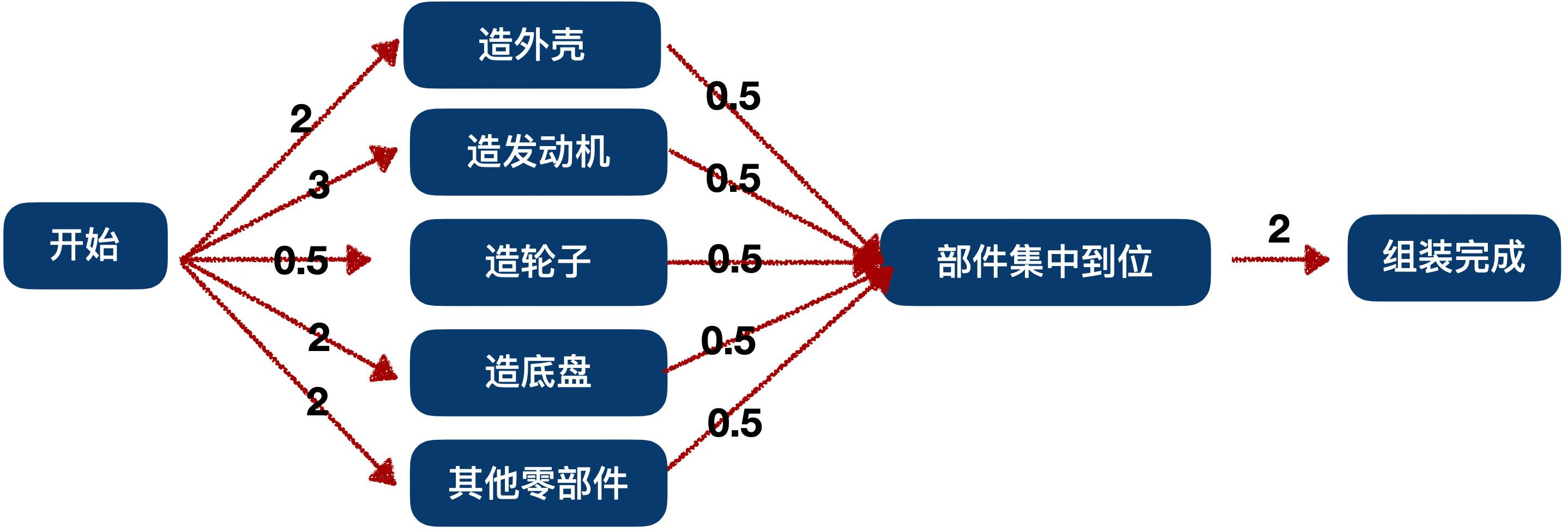

在一个表示工程的带权有向图中，用顶点表示事件，用有向边表示活动，用边上的权值表示活动的持续时间，这种有向图的边表表示活动的网我们称之为 AOE网（Activity On Edge Network)
AOE网具有以下两个性质：
①只有在某顶点所代表的事件发生后，从该顶点出发的各有向边所代表的活动才能开始。
②只有在进入一某顶点的各有向边所代表的活动都已经结束，该顶点所代表的事件才能发生

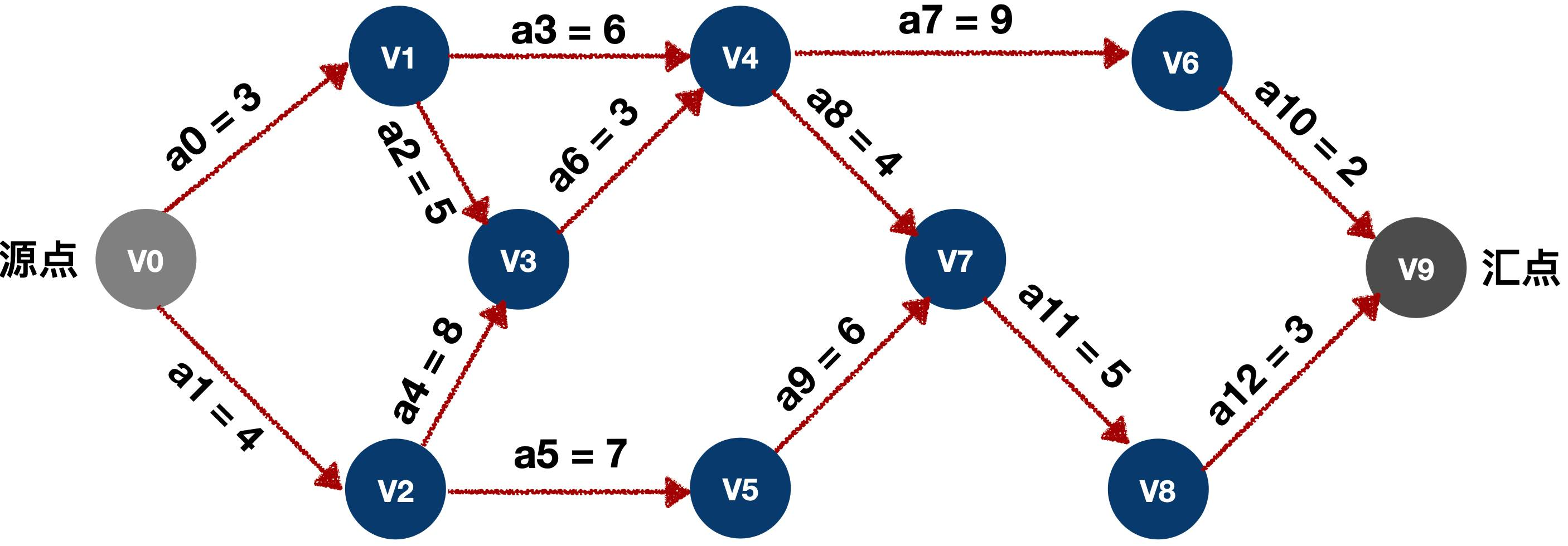

没有入边的顶点称为始点或源点，没有出边的顶点称为终点或汇点
AOE网可以看做是带权值的AOV网
由于ー个工程，总有一个开始，一个结束。所以正常情況下，AOE 网只有ー个源点和一个汇点
路径上各个活动所持续的时间之和称为路径长度
从源点到汇点具有最大的路径叫关键路径
在关键路径上的活动叫关键活动
关键路径求解的几个核心参数
- 1.事件最早发生的时间 etv (earliest time of vertex）：顶点 Vk 的最早发生时间（从源点到该点的最长路径代表着该顶点的最早发生时间）
- 2.事件最晚发生时间 ltv (latest time of vertex）：顶点 Vk 的最晚发生时间，也就是每个顶点对应的事件最晚需要开始的时间，超出此时间将会延误整个工期；
- 3.活动的最早开工时间 ete (earliest time of edge）：弧 Ak 的最早发生时间；
- 4.活动的最晚开工时间 lte (latest time of edge）：弧 Ak 的最晚发生时间，也就是不推迟工期的最晚开工时间。
ete 就是表示活动<Vk, Vj>的最早开工时间，是针对这条弧来说的而这条弧的弧尾顶点 k 的事件发生了，它オ可以发生。因此 ete = etv[k];
lte 表示活动<Vk, Vj>的最晚开工时间，但此活动再晚也不能等 Vj 事件发生才开始，而是必须在 Vj事件之前发生。所以 lte = ltv[j] - len<Vk, Vj>
例如，你需要完成 2 小时作业并且在 23 点睡觉。所以你不能在 23 点才开始做作业，而是必须提前 2 小时，在 21 点开始，才有可能完成作
所以，如果判断 ete 与 lte 是否相等，相等就意味着活动之间没有任何空闲时间，是关键活动，否则不是
关键代码
int *etv,*ltv; /* 事件最早发生时间和最迟发生时间数组，全局变量 */
int *stack2; /* 用于存储拓扑序列的栈 */
int top2; /* 用于stack2的指针*/
//拓扑排序
Status TopologicalSort(GraphAdjList GL){
//若GL无回路,则输出拓扑排序序列且返回状态OK, 否则返回状态ERROR;
EdgeNode *e;
int i,k,gettop;
//栈指针下标;
int top = 0;
//用于统计输出的顶点个数.作为拓扑排序是否存在回路的判断依据;
int count = 0;
//建栈,将入度in = 0的顶点入栈;
int *stack = (int *)malloc(GL->numVertexes * sizeof(int));
//遍历顶点表上入度in = 0 入栈
for (i = 0; i < GL->numVertexes;i++) {
//printf("%d %d\n",i,GL->adjList[i].in);
if ( 0 == GL->adjList[i].in ) {
stack[++top] = i;
}
}
//* stack2 的栈指针下标
top2 = 0;
//* 初始化拓扑序列栈
stack2 = (int *)malloc(sizeof(int) * GL->numVertexes);
//* 事件最早发生时间数组
etv = (int *)malloc(sizeof(GL->numVertexes * sizeof(int)));
//* 初始化etv 数组
for (i = 0 ; i < GL->numVertexes; i++) {
//初始化
etv[i] = 0;
}
printf("TopologicSort:\t");
while (top != 0) {
gettop = stack[top--];
printf("%d -> ", GL->adjList[gettop].data);
count++;
//将弹出的顶点序号压入拓扑排序的栈中;
stack2[++top2] = gettop;
//例如gettop为V0 ,那么与V0相连接的结点就有etv[1] = 3; etv[2] = 4;
//例如gettop为V1 ,那么与V1连接的结点就有etv[4]= 3+6=9; etv[3] = 8;
//例如gettop为V2 ,那么与V2连接的结点就有etv[5]= 4+7=11; etv[3] = 12;
//例如gettop为V3 ,那么与V3连接的结点就有etv[4]= 12+3=15;
/// gettop当前顶点下标 k是与当前顶点有关系的顶点下标
for(e = GL->adjList[gettop].firstedge; e; e = e->next)
{
k = e->adjvex;
//将i顶点连接的邻接顶点入度减1,如果入度减一后为0,则入栈
if(!(--GL->adjList[k].in))
stack[++top] = k;
//求各顶点事件的最早发生的时间etv值
//printf("etv[gettop]+e->weight = %d\n",etv[gettop]+e->weight);
//printf("etv[%d] = %d\n",k,etv[k]);
if ((etv[gettop] + e->weight) > etv[k]) {
etv[k] = etv[gettop] + e->weight;
}
}
}
printf("\n");
//打印etv(事件最早发生时间数组)
// for (i = 0; i < GL->numVertexes; i++) {
// printf("etv[%d] = %d\n",i,etv[i]);
// }
// printf("\n");
if(count < GL->numVertexes)
return ERROR;
else
return OK;
return OK;
}
//求关键路径, GL为有向网,则输出G的各项关键活动;
void CriticalPath(GraphAdjList GL){
EdgeNode *e;
int i,gettop,k,j;
//声明活动最早发生时间和最迟发生时间变量;
int ete,lte;
//求得拓扑序列,计算etv数组以及stack2的值
TopologicalSort(GL);
//打印etv数组(事件最早发生时间)
printf("etv:\n");
for(i = 0; i < GL->numVertexes; i++)
printf("etv[%d] = %d \n",i,etv[i]);
printf("\n");
//事件最晚发生时间数组
ltv = (int *)malloc(sizeof(int) * GL->numVertexes);
//初始化ltv数组
for (i = 0; i < GL->numVertexes; i++) {
//初始化ltv数组. 赋值etv最后一个事件的值
ltv[i] = etv[GL->numVertexes-1];
//printf("ltv[%d] = %d\n",i,ltv[i]);
}
//计算ltv(事件最晚发生时间) 出栈求ltv
while (top2 != 0) {
//出栈(栈顶元素)
gettop = stack2[top2--];
//找到与栈顶元素连接的顶点; 例如V0是与V1和V2连接
for (e = GL->adjList[gettop].firstedge; e; e = e->next) {
//获取与gettop 相连接的顶点
k = e->adjvex;
//计算min(ltv[k]-e->weight,ltv[gettop])
if (ltv[k] - e->weight < ltv[gettop]) {
//更新ltv 数组
ltv[gettop] = ltv[k] - e->weight;
}
}
}
//打印ltv 数组
printf("ltv:\n");
for (i = 0 ; i < GL->numVertexes; i++) {
printf("ltv[%d] = %d \n",i,ltv[i]);
}
printf("\n");
//求解ete,lte 并且判断lte与ete 是否相等.相等则是关键活动;
//2层循环(遍历顶点表,边表)
for(j=0; j<GL->numVertexes;j++)
{
for (e = GL->adjList[j].firstedge; e; e = e->next) {
//获取与j连接的顶点;
k = e->adjvex;
//ete 就是表示活动 <Vk, Vj> 的最早开工时间, 是针对这条弧来说的.而这条弧的弧尾顶点Vk 的事件发生了, 它才可以发生. 因此ete = etv[k];
ete = etv[j];
//lte 表示活动<Vk, Vj> 的最晚开工时间, 但此活动再晚也不能等Vj 事件发生才开始,而是必须在Vj 事件之前发生. 所以lte = ltv[j] - len<Vk, Vj>.
lte = ltv[k]-e->weight;
//如果ete == lte 则输出j,k以及权值;
if (ete == lte) {
printf("<%d-%d> length:%d\n",GL->adjList[j].data, GL->adjList[k].data, e->weight);
}
}
}
}
/*
TopologicSort: 0 -> 1 -> 2 -> 3 -> 4 -> 6 -> 5 -> 7 -> 8 -> 9 ->
etv:
etv[0] = 0
etv[1] = 3
etv[2] = 4
etv[3] = 12
etv[4] = 15
etv[5] = 11
etv[6] = 24
etv[7] = 19
etv[8] = 24
etv[9] = 27
ltv:
ltv[0] = 0
ltv[1] = 7
ltv[2] = 4
ltv[3] = 12
ltv[4] = 15
ltv[5] = 13
ltv[6] = 25
ltv[7] = 19
ltv[8] = 24
ltv[9] = 27
<0-2> length:4
<2-3> length:8
<3-4> length:3
<4-7> length:4
<7-8> length:5
<8-9> length:3
*/
