2020年3月11日更新：
- 增加引用论文的链接
- 优化一些细节描述
本篇文章主要整理自集智学园的论文解读视频《网络上的CNN-图卷积网络模型》和《基于图卷积网络的半监督分类》。
前置知识：卷积神经网络（CNN），线性代数基础
主讲人介绍：
- 辛茹月：北京师范大学系统科学学院硕士 曾参与《走近2050》一书的编撰。研究方向： 复杂网络分类器、复杂网络的深度学习、GCN等
- 高飞：北京师范大学系统科学学院博士生。研究兴趣与方向: 深度学习在复杂网络中的研究和应用
本文主要介绍了图卷积神经网络。也就是将卷积神经网络（CNN）的方法用在“图”这种数据上。
什么是图数据 / 为何要处理图数据
当前机器学习技术在各个领域都有非常好的发展，尤其在图像和语言领域，经典的代表模型有CNN和RNN，以及基于它们扩展出来的模型，这些模型在图片识别，语音识别等任务上都很好的效果。
然而，这些模型都是作用于规则的欧式数据——图像是规则的二维晶格数据，文本或者声音都是规则的一维序列数据。离开了这些规则的数据之后，这些模型就很难再有很好的表现。而我们日常遇到的，其实更多是不规则的非欧式几何数据，社交网，交通网，电路网，大脑神经系统，天气系统等等等等，我们迫切地需要更好的方法去处理这些数据，完成更复杂的任务。

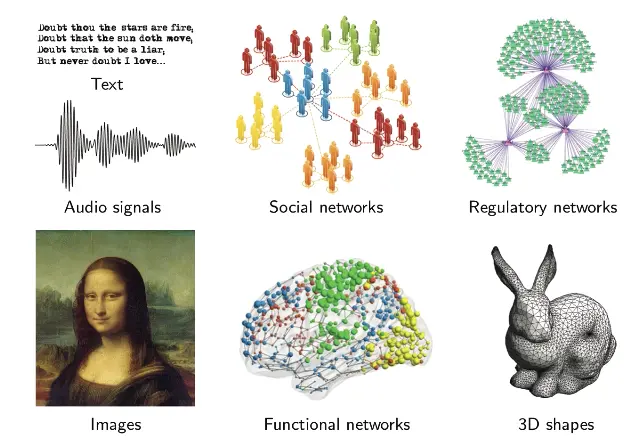

图1:左边两张语音、文本和图像是欧式数据，右侧的四张是非欧数据
对于不规则的数据，也有一些传统的方法可以进行处理。但是目前都仅仅局限于小数据集上，一旦数据量达到一定的规模，传统方法就会非常难以处理。而有了深度学习的方法之后，大家就开始思考如何将深度学习应用在对不规则数据的处理上。近几年也有非常多的研究。这类研究还有一个名字叫做Geometric deep leaning。像这篇文章就是对处理非欧数据做了一个综述。
Geometric deep learning: going beyond euclidean data[J] Bronstein M M, Bruna, J.IEEE Signal Processing Magazine (2017)
根据这篇文章，非欧数据可以分成流型数据和图数据。因为我们一直都是研究复杂网络，所以对流型数据并不是很关注，主要的关注点在于对图结构数据，也就是网络数据的研究。
机器学习在图数据的应用
将机器学习的方法应用在图结构数据研究上，当然首先想到的就是对经典RNN和CNN的进一步扩展。这里先简单提一下对RNN的扩展。这是16年有人提出来了Gated Graph Sequence Neural Networks，是根据RNN的思路来对图结构的数据进行处理，它将图上面的每一个节点都处理成一个神经元。
用RNN来处理的一个优点是，它擅长处理时序性数据。缺点就是对于很大型的网络，它的效率很低。
我们的研究团队主要关注的是使用CNN的思路来处理图数据，这个研究相对来说关注的人也很多，方法的效果也更好。所以接下来就介绍一下如何用CNN的方法来处理图结构数据，也就是我们说的graph convolutional network（GCN，图卷积神经网络）。
对CNN在图上的应用——GCN
接下来我们会具体围绕下面这篇论文展开对GCN的介绍，这是一篇关于GCN理论基础的文章。主要解决了如何在拓扑图中定义卷积操作。 Convolutional Neural Networks on Graphs with Fast Localized Spectral Filtering Michaël Defferrard,Xavier Bresson,Pierre Vandergheynst.(NIPS 2016) (2016)
文章背景
CNN主要是用于图像的分类。以手写体数据集MINIST为例，输入一张图片，模型会告诉你图片上的是哪一个数字（分类），CNN在图像分类任务上的精度非常高。同时CNN还可以做一些识别或者检测任务，效果也都很不错。
在这篇文章中，最后的实验是使用GCN在MINIST数据集上做了基础的分类任务。图数据中的分类任务主要氛围两种：图分类和节点分类。其中图分类任务的输入是多个图，最后输出这每个图的对应的类别；节点分类任务的输入是一个网络，最终输出网络中的节点各自的所属标签。
我们这里因为要类比图像，所以主要谈论图分类。
下面我们就来说明GCN是怎样工作的。而因为GCN可以说是CNN的扩展，所以我们先来简单回顾一下CNN的网络架构。

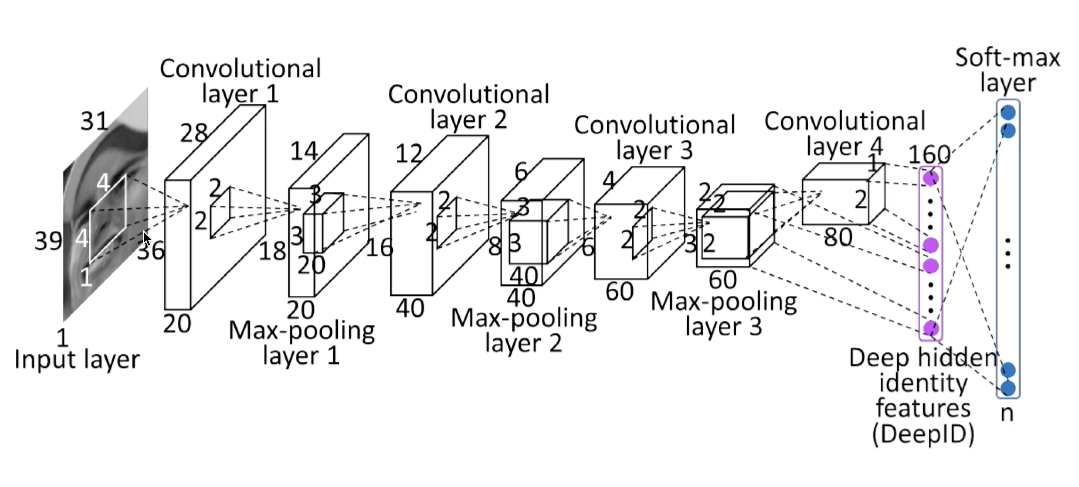

图3:CNN架构图
对于一个在CNN执行的分类任务：
- 输入是一组图片，输出是每张图片对应的类别。
- 上图中间一层一层的操作，就是在不断地进行
卷积（convolution） + 池化（pooling）的过程。 - 卷积是为了强化图像特征信息，池化是在保留图像特征的前提下，提取特征，减少维度。
- 最后是几个全连接层，映射为输出。
整个过程最关键的，就是使用卷积核进行的卷积操作，以及池化的过程。
首先卷积层，是定义了一个卷积核（ Filter）。卷积核会对图片进行不断的扫描，和扫描到的区域做卷积操作，最终得到一个结果可以看成是这张图的特征。卷积操作有助于我们找到特定的局部图像特征（如边缘强化）。

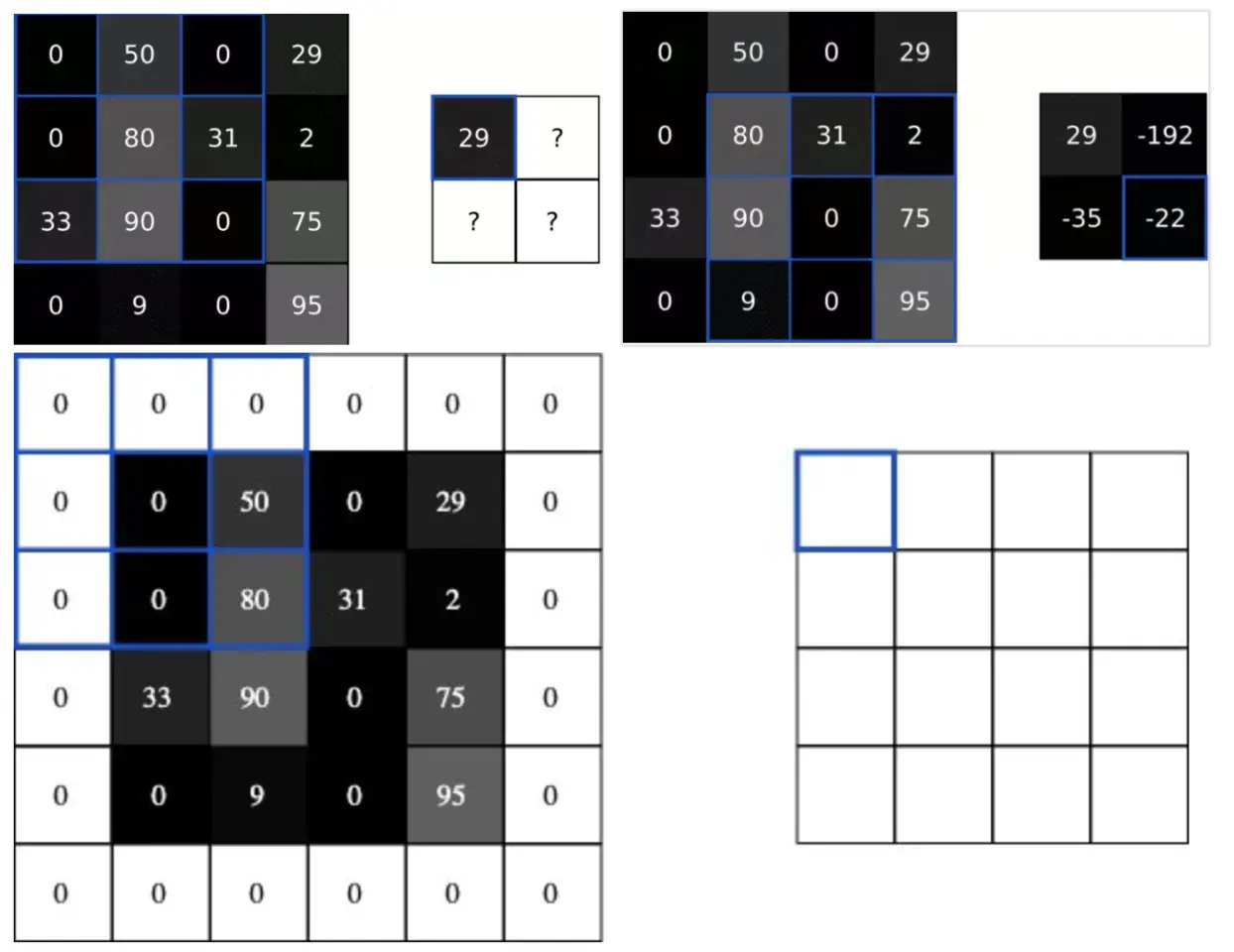

图3.卷积操作。把图像特征使用定义的卷积核进行特征强化。而为了保证维度不变，所以会在提取前的像素四周补0。
图4.卷积之后的示意
池化层可以理解为对图片做一个缩小的操作。目的是在保留原图特征的前提下，减少图像特征维度，降低训练参数数量级，同时也排除掉图像中的冗余信息。

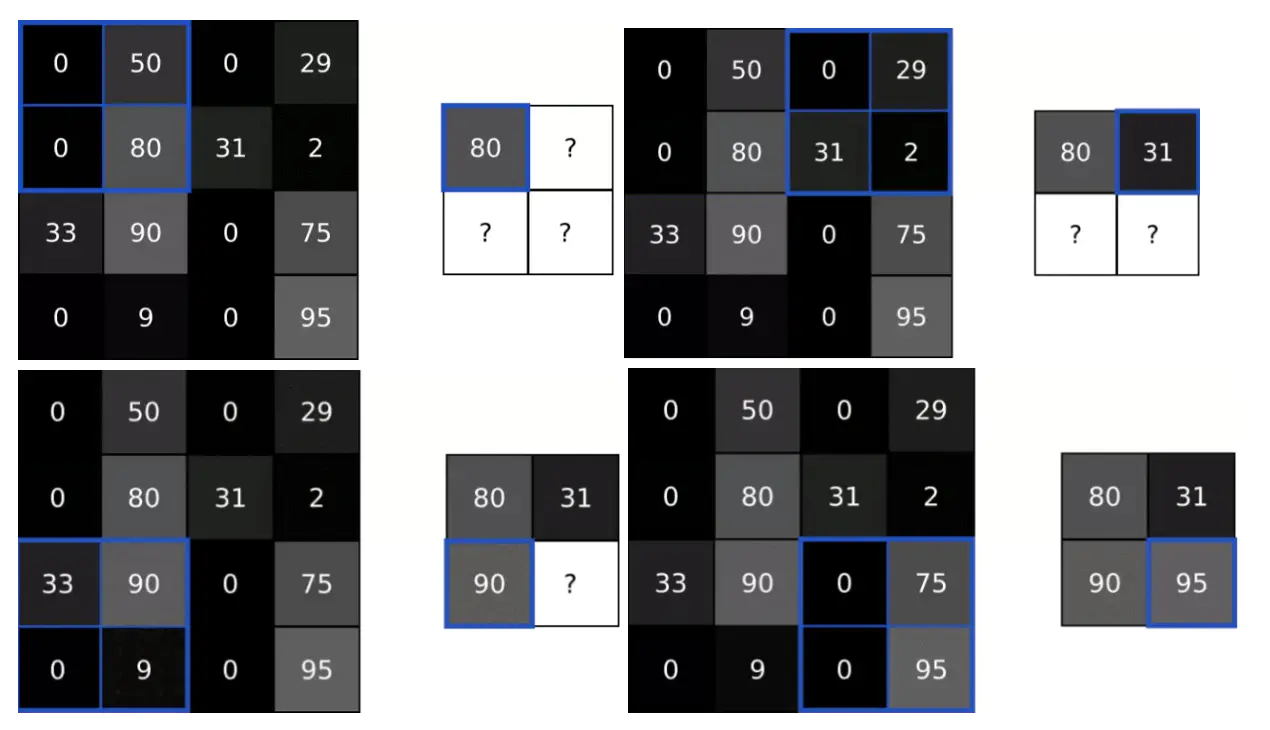

图5.池化操作。通常使用平均值，最大值、最小值等简单操作完成
说完了CNN，我们再来看看这篇文章中的GCN是怎样的一个架构。同样的我们在它上面执行一个分类任务

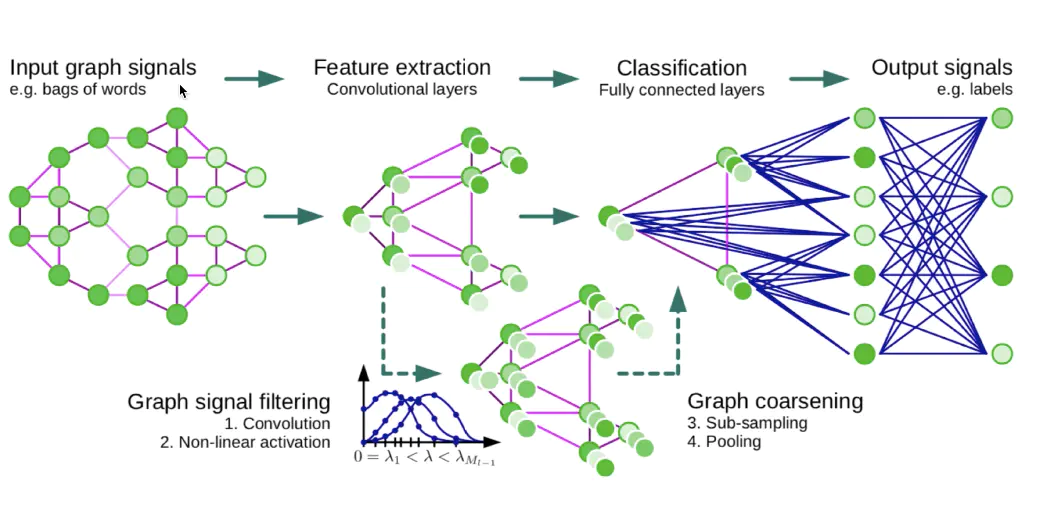

图6.GCN架构图
GCN输入和输出
类比图像中的每像素点会有的灰度值，图数据中每个节点也会带有一个“信号值”作为节点的特征。所以在GCN的分类任务里，如果是图分类任务，输入的则是一堆图的信息（包含图中节点的信号值），输出的是每张图对应的分类信息。
图分类也需要分情况，并不是在所有情况下都需要详细的节点信息，比如在引文网中，图的分类主要由节点信息决定，这时候就需要输入节点信息。而在另外一些情况下，节点信息不充分，或者说图的分类主要由图的拓扑结构所决定，那么节点信息就不是一个必备的输入了。
我们这里以图分类任务为例，再来形象的来看一下，这里的“信号”是如何传递的。

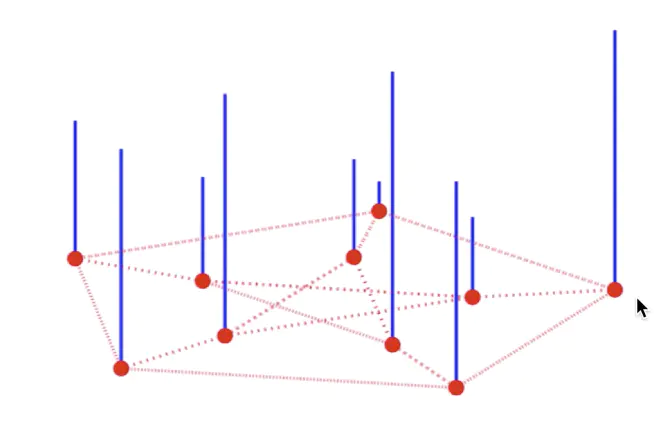

图7.GCN的输入示意
如上图所示，每一个红色的点代表网络网络中的一个节点。蓝色的小柱子代表节点携带的信号。每一个节点都有一个属于自己的信号值，也就是节点状态。这个状态可以转化为一个向量来表示。假设我们有m张网络，一个网络有n个节点，若表示节点状态的向量是d维，那么模型的输入就是这些网络的节点的信号值，就意味着输入是一个大小是m * n * d的矩阵。
对应的输出，就是每个网络代表的类别（label），每个类别也可以使用一个向量表示，假设代表类别的输出向量是d'，那么模型输出的就是一个大小为m * d'矩阵。整个训练过程要做的，就是要把输入映射成输出。
图上的卷积操作
GCN的卷积，目的和CNN的卷积是类似的，是为了提取输入节点的特征，最终映射为这张图的分类。在图卷积操作中，同样也定义了一个卷积核filter。而这个步骤和CNN最大不同之处在于，图像每个晶格周围链接固定大小的节点，所以CNN的filter可以是固定尺寸的。而在非欧数据中，节点的度大小不尽相同，对于GCN来说，首要任务就是定义出一个可以完成提取特征任务的“卷积核”。
在这里，主要是受到图信号处理领域的启发，利用图谱的理论去实现拓扑图上的卷积。研究者们提出可以把图上的卷积，理解为傅立叶变换在时域上的卷积，对于傅立叶变化来说，时域上的卷积计算，可以将信号转化到频域上再直接进行相乘。
傅立叶变换：把x轴上的周期信号，分解为多个波函数的线性求和（离散的话就是求和，连续的话就是求积分），这就是一个傅立叶变换的过程（即谱分解）

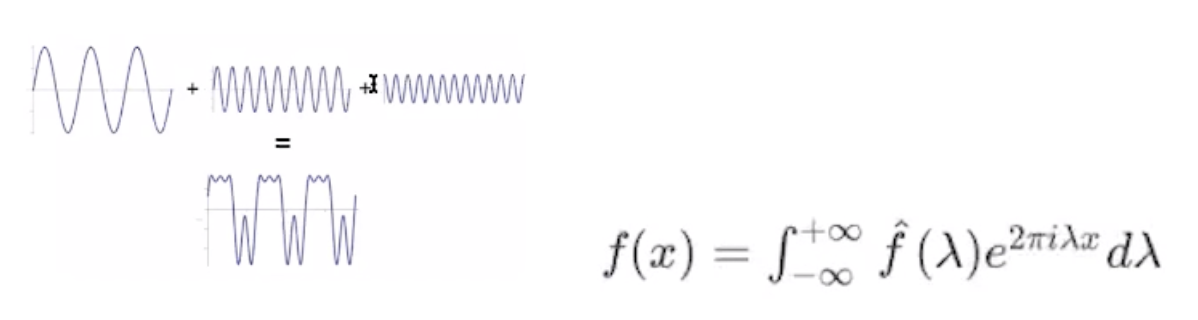

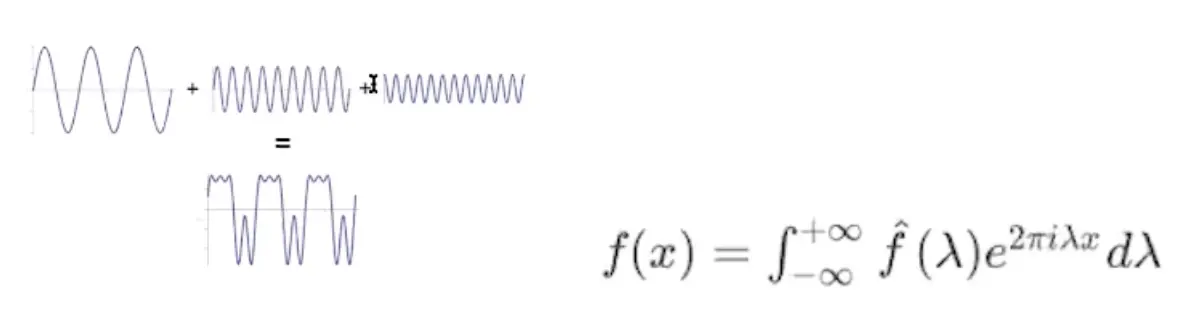

图8. 左边是傅立叶变换的图示（谱分解），右侧是傅立叶变换的公式，f(X)可以被分解为多个f-hat(λ) 乘以基函数
两个函数做卷积其实就是用他们的傅立叶变换（逆变换）的乘积表示
图9. 这里的f和h代表的是两个要做卷积的函数，那么他们的卷积操作，就可以表示成f函数的傅立叶变换（逆变换），乘上h函数的傅立叶变换（逆变换）。
这样有什么好处呢？其实这就意味着，我们不需要像在图像任务中一样，去定义一个显示卷积核，只需要找出卷积核函数的逆傅立叶变换就可以了。
更多详细的谱分解数学原理，可以阅读这篇论文。
本文在这里引入了图谱的理论，主要参考了Kpif的GraphConvNet，用了切比雪夫多项式来定义的卷积。之后还演化出了很多关于图卷积的定义，不过基于图谱的卷积定义依然是经典，之后我们所说的GCN，其实在一定程度上就特指kipf基于之前的工作，提出的一种基于谱分解的图卷积方法，并且在下游分类任务中取得了非常好的效果。
GraphConvNet：kipf, Welling 2016
Semi-Supervised Classification with Graph Convolutional Networks Thomas N. Kipf,Max Welling (2016)
粗粒化、池化
接着就是池化和粗粒化。这里的两个步骤，相当于CNN中的池化操作，目的是为了保留特征的同时提高训练效率。粗粒化可以理解为对图的结构进行精简，这里是使用了Graclus算法，通过比对节点的权重，找出相似的节点进行融合，得到一张新的图，新的图可以认为保留了原图的结构信息。然后再对节点信号进行融合和聚类，即池化的步骤，将节点信号融入精简之后的图上。

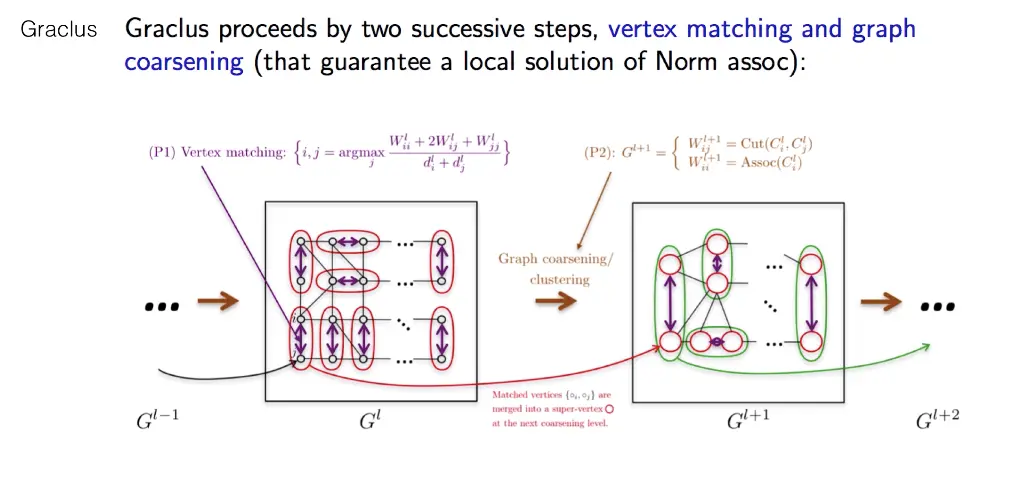

图10. Graclus算法示意

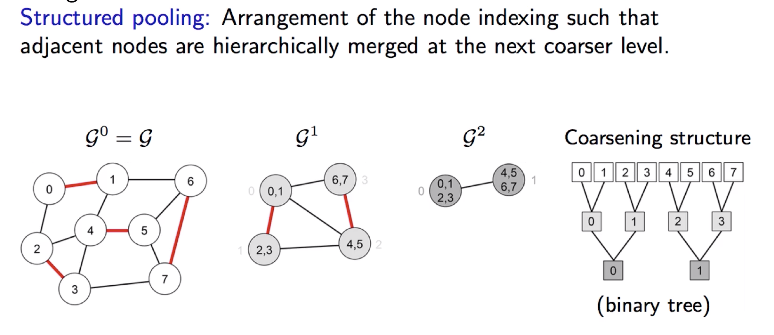

图11. 图上的粗粒化和池化操作。先固定图的大小（新图大小是一个超参），再对相似节点进行聚合，得到一张新的图。以此类推，完成粗粒化和池化的过程
GCN的效果
GCN可以认为是对CNN的泛化，使其不仅仅局限于在图像领域应用，还能扩展到结构更复杂，数据更庞杂的网络，从而能够完成更多的任务。
之后更多对GCN的研究和扩展都表明了，GCN不仅仅在图像领域效果达到了CNN的水平，比如本文的实验是把GCN这个方法用在了MINIST数据集上），和CNN对比后发现二者在识别任务中的精度相差无几。而且在分类任务上也表现的非常出色

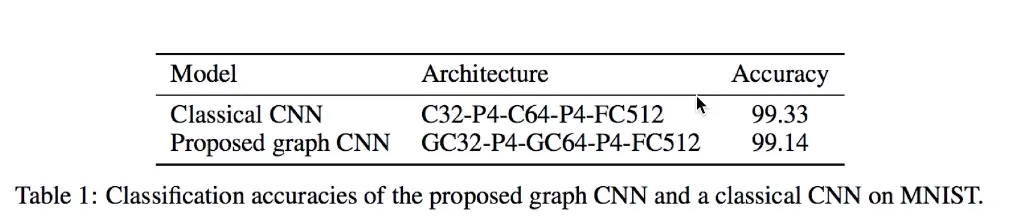

图13. 在MINIST数据集上，graph CNN和经典CNN的表现对比

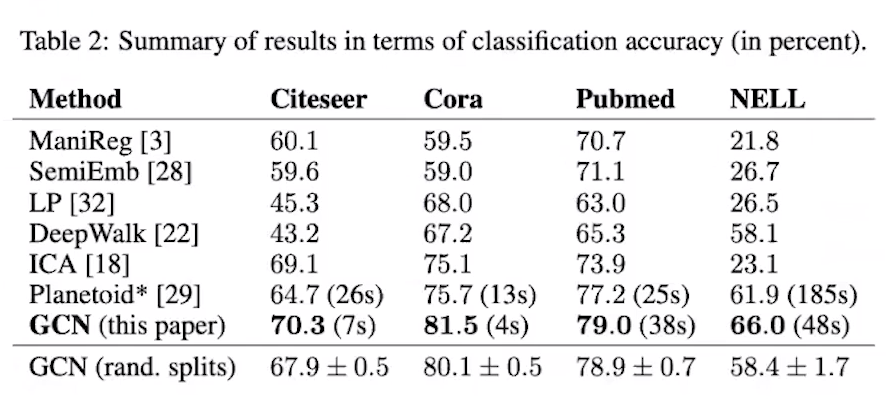

图14. GCN在不同数据集上做分类任务，对比其他经典模型
结语
基于图数据的任务，除了图上的节点feature之外，图结构也非常重要。为了分析图拓扑结构中包含的信息，GCN借鉴了CNN的卷积操作去聚合邻居的信息，并且受到图谱理论的启发定义了在图上的卷积。之后也出现了图上卷积的更多探索，对GCN进行了简化和扩展。GCN系列模型的发展为我们处理图数据提供了一个非常好的手段，由于图数据在真实世界的广泛存在，GCN的发展可能也意味着我们今后对世界的探索会更加深入，更加透彻。
