系列文章

说在前面

本篇是张鑫旭老师的 CSS基础测试5 的阅后笔记。（感谢 33 同学的解答，使用 radio 的思路非常清奇。）

题目

先来看看题目。

完成下图所示的布局效果，包括选中状态，数量不固定，兼容移动端即可：

img-00

需求：

  • 自适应
  • 小块永远是正方形
  • 代码友好

思路

想要实现这样的网格效果，不考虑兼容性的话，其实最好的办法是 grid，即栅格系统，索性这里就简单介绍一下。

栅格系统

简介

所谓栅格系统，就是把一个块分成一定的份数，然后将目标内容放到指定的某一小块上。

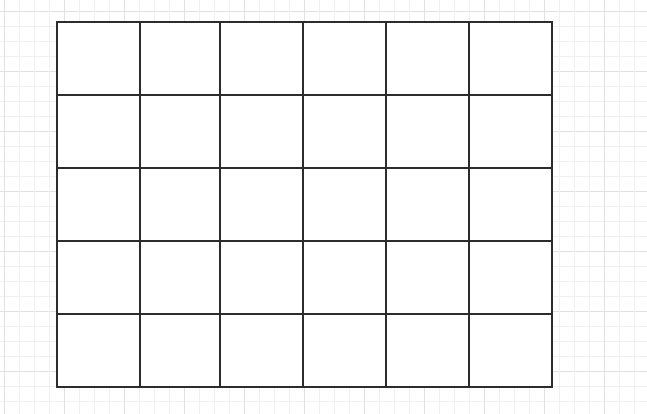

举个例子，小明买了一套新房，打算置办些家具，如果事先没有任何规划，可能东放一张床，西放一个电视柜，南放一架钢琴......最终导致房间杂乱不堪，甚至可能某些家具塞不进去，而栅格系统则类比把房间事先分成一个个小块的区域：

img-01

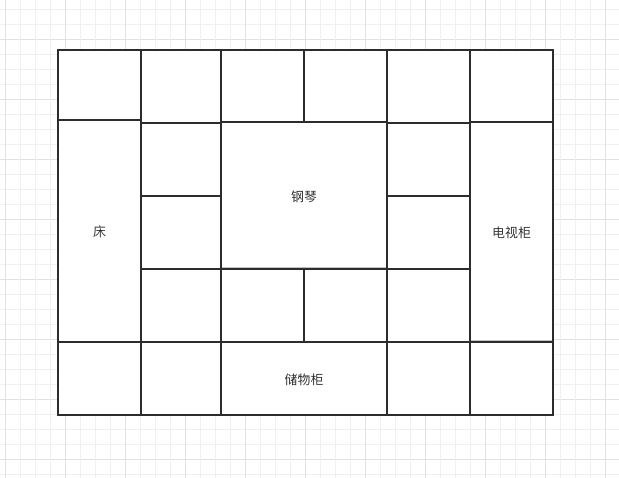

这个时候，再根据区域合理的摆放家具，比如床放在左边，从第二格开始，竖直向下，占 3 格；钢琴放在正中央，横竖各占 2 格......

效果如图：

img-02

这样，整个房间的布局一目了然，想要改变布局也很轻松合理。

创建栅格系统

首先，同 flex，给

  • 块元素（如 div）添加：display: grid
  • 内联元素（如 span）添加： display: inline-grid

即可创建一个栅格系统。

grid 和 inline-grid 区别在于，inline-grid 容器为 inline 特性，因此可以和图片文字一行显示；grid 容器保持块状特性，宽度默认 100%，不和内联元素一行显示。

使用

  • grid-template-rows 定义格子行高
  • grid-template-columns 定义格子列宽

那么首先来看看最简单的定义：

.grid-layout {
    width: 300px;
    height: 300px;
    box-sizing: border-box;
    border: 1px solid gray;

    display: grid;
    grid-template-rows: 100px 100px 100px;
    grid-template-columns: 100px 100px 100px;
}

.grid-layout div {
    background: dodgerblue;
    margin: 10px;
}

效果如下：

img-03

上述代码和栅格系统相关的关键点如下：

  1. 通过 display: grid 创建了一个栅格系统
  2. 通过 grid-template-rows: 100px 100px 100px 定义了行高三个长度为 100px 的区域
  3. 通过 grid-template-columns: 100px 100px 100px 定义了列宽三个长度为 100px 的区域

如果没有定义定义列宽，则默认为 100%，而如果没有定义行高，则行高根据定义的列宽来进行计算，如果二者皆未定义，则行高为元素本身高度，列宽为 100%

这里只定义列宽为 grid-template-columns: 100px 100px 100px，效果如下：

img-04

可以看到，根上面的效果是一样的。

当然，这样的定义过于僵硬和复杂，如果要定义一个 100*100 的栅格系统，岂不是头晕眼花？所以对于这种重复的工作，自然会有对应的函数：

上面的代码，完全可以改成这样：

{
    grid-template-rows: repeat(3, 100px);
    grid-template-columns: repeat(3, 100px);
}

又因为前面提到的特性，grid-template-rows 的定义也可以删掉，那最终代码就是这样：

{
    grid-template-columns: repeat(3, 100px);
}

效果如下：

img-05

这样只是用一行语句就定义了 9 格单元格。

到这里有的同学可能会觉得，单元格的大小只能固定为 xxxpx，过于死板，所以 grid 也很贴心的为我们提供了一个参数：fr，这个参数表示单元格行高或者列宽所占比例，类似于 flex 中的 flex: 1：

{
    grid-template-columns: repeat(3, 1fr);
}

上述代码就表示将列分成 3 份，每一份都占比 1/3，效果如下：

img-06

既然可以指定份数等比分割，那自然也可以指定大小自动分割：auto-fill 就可以完成这个需求：

{
    grid-template-columns: repeat(autofill, 100px);
}

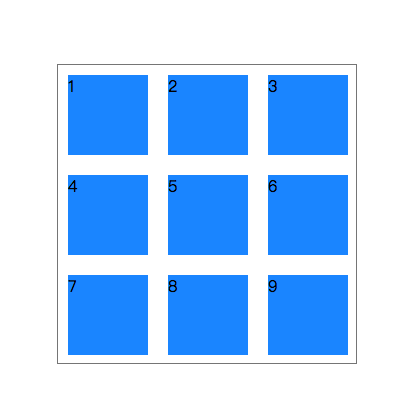

效果如下：

img-07

另外， repeat 也可以同时绘制不同的单元格：

{
    grid-template-rows: repeat(2, 50px 100px);
    grid-template-columns: repeat(3, 100px);
}

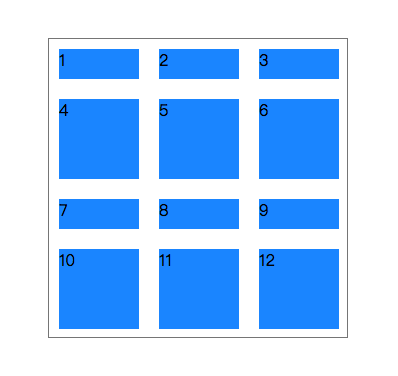

先忽略列，这一段的执行结果是先绘制一行行高为 50px 的单元格，再绘制一行行高为 100px 的单元格，再把这个过程重复一次（总计两次），实际效果如下：

img-08

可见，与我们预期相符。

当然，绘制还有很多可以讲的，不过这里只是简单介绍一下，就不再赘述。

前面提到了，我们的布局分为两步：

  1. 创建栅格系统，绘制单元格
  2. 将目标内容放进对应的位置

放置内容

将内容放到栅格系统中对应的位置，有两种方案：

  • 根据栅格线放置内容
  • 根据栅格区域放置内容
根据栅格线放置内容

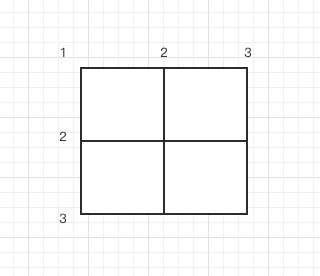

首先来看看下面栅格线是如何编号的：

img-09

很明显：

  • row：从左往右依次递增
  • column：从上往下依次递增

那么回到一开始创建的九宫格栅格系统，现在想将内容放到正中间：

.grid-layout div:first-child {
    grid-row-start: 2;
    grid-column-start: 2;
    grid-row-end: 3;
    grid-column-end: 3;
}

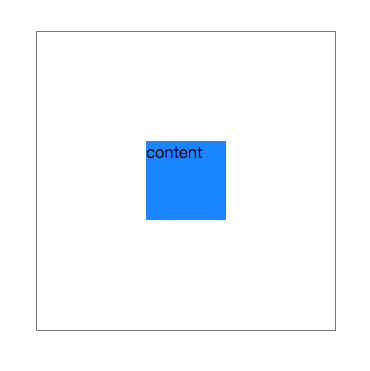

效果如下：

img-10

另外，我们可以对栅格线进行命名，这样方便大型布局的时候思路更加清晰：

.grid-layout{
    grid-template-rows: repeat(3, [r-start] 1fr [r-end]);
    grid-template-columns: repeat(3, [c-start] 1fr [c-end]);
}

这时想要实现居中摆放的效果则使用如下代码：

.grid-layout div:first-child {
    grid-row-start: r-start 2;
    grid-column-start: c-start 2;
    grid-row-end: r-end 2;
    grid-column-end: c-end 2;
}

效果如下：

img-11

css 很多属性都有简写形式，栅格元素的定位当然也不例外，还是上面那个效果，用简写形式则如下：

.grid-layout div:first-child {
    grid-row: r-start 2 / r-end 2;
    grid-column: c-start 2 / c-end 2;
  }

效果如下：

img-12

基础就是这样，更多的就不再赘述，接下来大致了解一下根据区域摆放内容

根据栅格区域放置内容

先来看看最基础的区域定位，需求同上，将元素放在九宫格的中央：

.grid-layout div:first-child {
    grid-area: 2/2/3/3;
  }

效果如下：

img-13

可以看出来，grid-area 是根据设置起始边和结束边来规定区域的。这样乍看起来和根据栅格线放置内容没什么区别，但区域定位还有一个特性，让它在某些场景下可以非常便捷的使用：

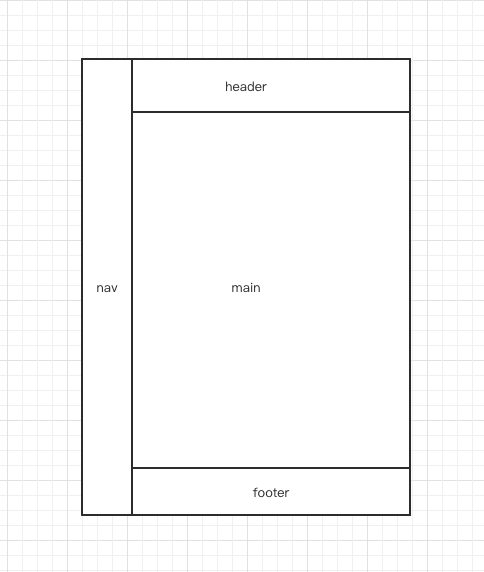

假设现在需要实现一个如下的三段式布局：

img-14

这个场景，使用区域布局就很方便：

首先我们创建一个栅格系统，划分区域：

.grid-layout {
    width: 100vw;
    height: 100vh;
    box-sizing: border-box;

    display: grid;
    grid-template-rows: 60px 1fr 60px;
    grid-template-columns: 60px 1fr;
    grid-template-areas:
    "header header"
    "nav main"
    "footer footer";
  }

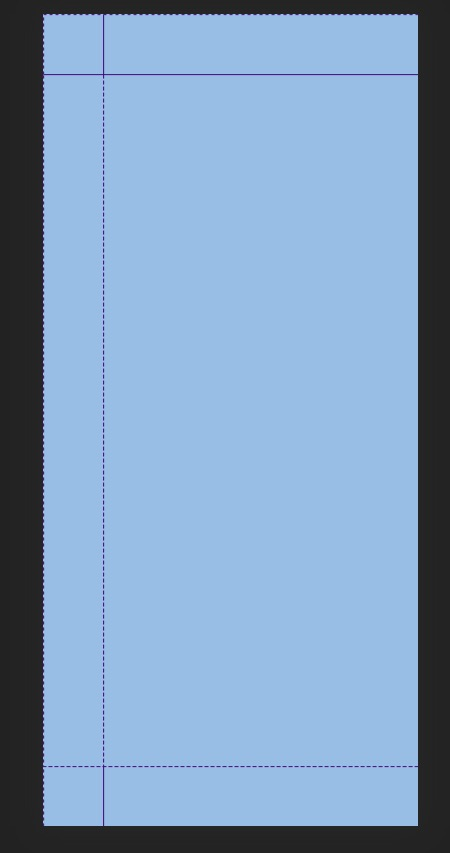

效果如下：

img-15

可以看到，这里已经成功画好了布局，现在我们需要将 header，navbar，main，footer 放入对应位置，只要利用区域定位的命名特性，就可以很简单的实现效果了。

<article class="grid-layout">
  <header>Header</header>
  <nav class="sidebar">Nav</nav>
  <main>Main</main>
  <footer>Footer</footer>
</article>

.grid-layout header,
  .grid-layout .sidebar,
  .grid-layout main,
  .grid-layout footer {
    background: deepskyblue;
    background-clip: content-box;
    padding: 10px;
  }

  .grid-layout header {
    grid-area: header;
  }

  .grid-layout .sidebar {
    grid-area: sidebar;
  }

  .grid-layout main {
    grid-area: main;
  }

  .grid-layout footer {
    grid-area: footer;
  }

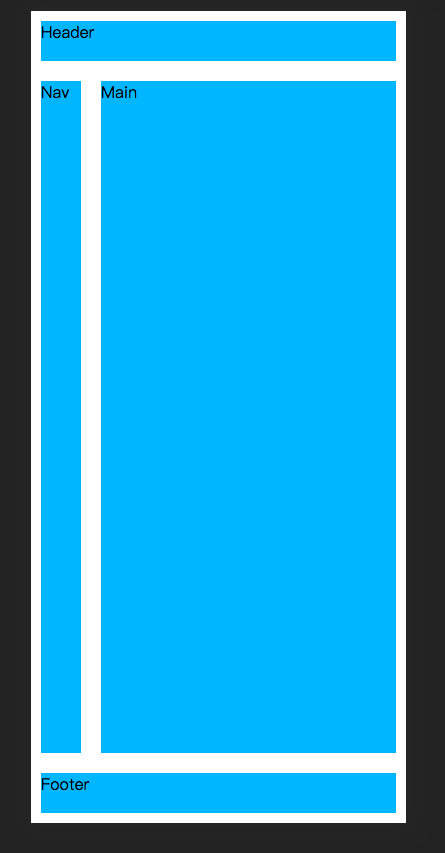

效果如下：

img-16

好了，大致介绍就到这里，简单讲讲说了这么多都已经有些偏题了，现在回到正题，要实现题中的布局效果，使用 grid 就非常方便。

<ul class="cb-group">
  <li class="cb-wrap"></li>
  <li class="cb-wrap"></li>
  <li class="cb-wrap"></li>
  <li class="cb-wrap"></li>
  <li class="cb-wrap"></li>
  <li class="cb-wrap"></li>
  <li class="cb-wrap"></li>
</ul>

html,
body {
    margin: 0;
}

.cb-group {
    margin: 0;
    padding: 10px;
    display: grid;
    grid-template-columns: repeat(5, 1fr);
    grid-auto-rows: calc((100vw - 20px) / 5 - 10px);
    grid-gap: 10px;
}

.cb-group .cb-wrap {
    list-style: none;
    background-color: deepskyblue;
}

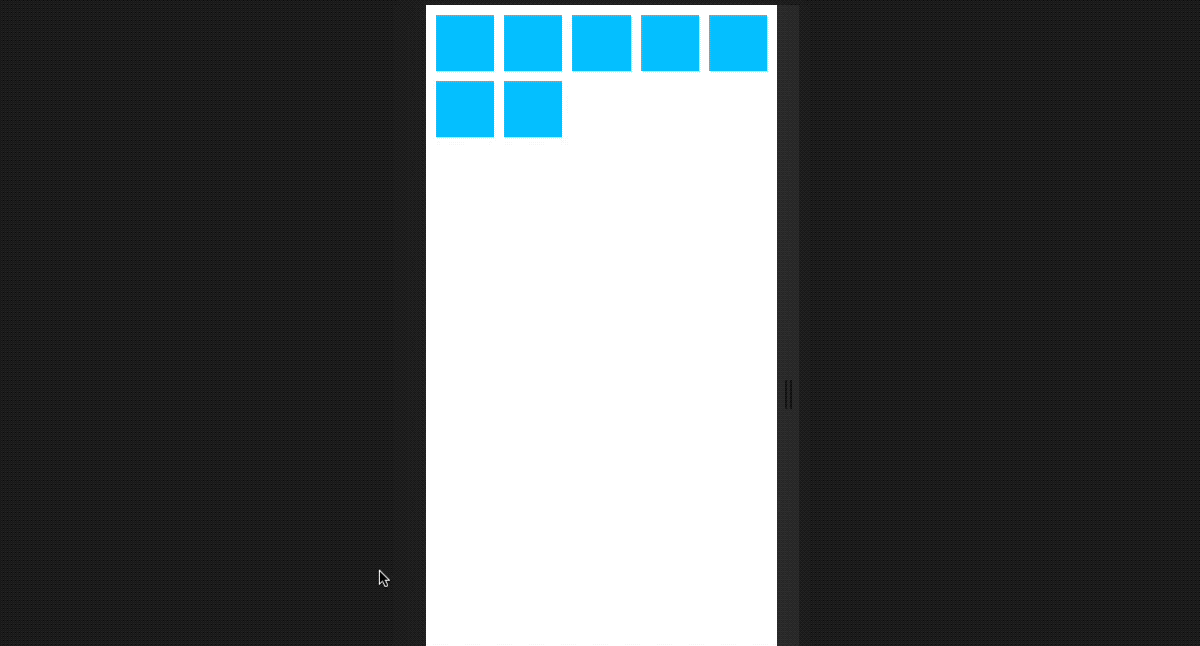

就这么简短几行代码，就实现了自适应的网格布局，效果如下：

img-17

选中效果

现在来实现选中效果，正常来说，第一反应是结合 JS，点击某个色块的时候，给它添加一个 active 或者 checked 的类或属性，以此来标识被选中的色块。

而 33 同学的思路则是通过 radio 来实现这个效果，这个想法相比使用 JS，具有以下优点：

  • 不需要任何 JS 参与
  • 语意很好，包括对于辅助设备而言（屏幕，键盘）
  • 开发便捷
<ul class="cb-group">
  <li class="cb-wrap">
    <input id="cb-checkbox__1" type="radio" name="cb-checkbox" checked/>
    <label for="cb-checkbox__1" class="cb-item"></label>
  </li>
  <li class="cb-wrap">
    <input id="cb-checkbox__2" type="radio" name="cb-checkbox" />
    <label for="cb-checkbox__2" class="cb-item"></label>
  </li>
  <li class="cb-wrap">
    <input id="cb-checkbox__3" type="radio" name="cb-checkbox" />
    <label for="cb-checkbox__3" class="cb-item"></label>
  </li>
  <li class="cb-wrap">
    <input id="cb-checkbox__4" type="radio" name="cb-checkbox" />
    <label for="cb-checkbox__4" class="cb-item"></label>
  </li>
  <li class="cb-wrap">
    <input id="cb-checkbox__5" type="radio" name="cb-checkbox" />
    <label for="cb-checkbox__5" class="cb-item"></label>
  </li>
  <li class="cb-wrap">
    <input id="cb-checkbox__6" type="radio" name="cb-checkbox" />
    <label for="cb-checkbox__6" class="cb-item"></label>
  </li>
  <li class="cb-wrap">
    <input id="cb-checkbox__7" type="radio" name="cb-checkbox" />
    <label for="cb-checkbox__7" class="cb-item"></label>
  </li>
</ul>

.cb-group input {
    display: none;
  }

  .cb-group .cb-item {
    display: block;
    width: 100%;
    height: 100%;
    background-color: #fff;
    border: 1px solid gray;
  }

  input:checked + .cb-item {
    background-color: deeppink;
  }

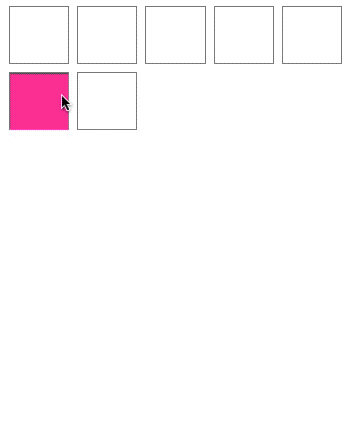

效果如下：

img-18

最后在实现题目中的选中边框效果，这里使用 box-shadow 即可：

input:checked + .cb-item {
    box-shadow: 0 0 0 3px black;
}

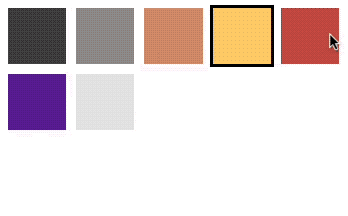

效果如下：

img-19

结束语

到这里基本实现了自适应的色卡效果，想要继续优化体验的话，可以使用 tabindex，这个属性能增强键盘使用，具体可以看看张老师的 HTML tabindex属性与web网页键盘无障碍访问。

然后这里是 在线 demo
