Kubernetes的持久化存储

PV、PVC介绍

Kubernetes使用PV和PVC持久化体系管理存储状态。PV描述的是持久化存储数据卷。这个API对象主要定义的是一个持久化存储在宿主机上的目录。通常，PV是由运维人员事先创建在Kubernetes集群中待用的。而PVC描述的，则是Pod所希望存储的属性。比如volume的存储大小、可读写权限等。

PV和PVC的设计模式，类似于接口与实现，开发人员无需关心持久化存储数据卷的详细实现信息，只需要声明自己需要的存储大小、可读写权限即可。

比如，开发人员实现在Kubernetes中定义如下一个NFS类型的PV，如下所示：

apiVersion: v1
kind: PersistentVolume
metadata:
 name: nfs
spec:
 storageClassName: manual
 capacity:
  storage: 1Gi
 accessModes:
  - ReadWriteMany
 nfs:
  server: 10.244.1.4
  path: "/"

然后，开发人员可以声明如下一个PVC，就可以和上面的PV完成绑定了

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
 name: nfs
spec:
 accessModes:
  - ReadWriteMany
  storageClassName: manual
  resources:
   request:
    storage: 1Gi

上述PV和PVC完成绑定需要两个条件：

  • PV和PVC的spec字段相符
  • PV和PVC的StorageClassName字段相同

PV和PVC完成绑定后，Pod就能像使用hostPath等常规类型的Volume一样，在自己的YAML中声明使用这个PVC了，如下所示:

apiVersion: v1
kind: Pod
metadata:
 labels:
  roles: web-frontend
spec:
 containers:
 - name: web
   image: nginx
   ports:
    - name: web
      containerPort: 80
   volumeMounts:
    - name: nfs
      mountPath: "/usr/share/nginx/html"
 volumes:
 - name: nfs
   persistentVolumeClaim:
    claimName: nfs

Volume Controller

Kubernetes中，Volume Controller专门处理持久化存储的控制器。

Volume Controller中维护着多个控制循环，其中有一个循环叫做PersistentVolumeController，完成PV和PVC的绑定工作

PersistentVolumeController会不断查看当前每一个PVC，是不是已经处于绑定状态。如果不是，它会遍历所有的、可用的PV，并尝试将它与PVC进行绑定。这样，Kubernetes就可以保证用户提交的每一个PVC，只要有合适的PV出现，就很快能够进入绑定状态。

持久化宿主机目录的过程

所谓Persistent Volume（持久化数据卷）指的就是这个宿主机上的目录，具备“持久性”。即这个目录中的内容，既不会因为容器的删除而被清理，也不会和当前的宿主机进行绑定。这样，当容器被重启或者在其他节点上重建后，仍然能够挂载这个volume而访问到这些内容。

多数情况下，持久化Volume的实现，往往依赖一个远程存储服务，比如：远程文件存储（NFS、GlusterFS）、远程块存储（公有云提供的远程磁盘）等。

Kubernetes要做的，就是使用这些存储服务，来为容器准备一个持久化宿主机目录，以供将来进行绑定挂载时使用。

准备“持久化”宿主机目录的过程，我们可以形象称为"两阶段处理"

当一个Pod被调度到一个节点之后，kubelet就要负责为这个Pod创建它的Volume目录。默认情况下，kubelet为Volume创建的目录是如下所示的一个宿主机目录：

/var/lib/kubelet/pods/<Pod 的ID>/volume/kubernetes.io~<Volume 类型>/<Volume 名字>

接下来，kubelet要做的操作就取决于你的Volume类型了。

如果你的Volume类型是远程块存储（块存储可以简单理解为一块磁盘），比如Google Cloud的Persistent Disk，那么kubelet就会调用Google Cloud的API，将它所提供的Persistent Disk挂载到Pod所在的宿主机上。这一步为虚拟机挂载远程磁盘的操作，对应两阶段的第一个阶段，即Attach。

Attach完成后，为了能够使用这个远程磁盘，kubelet还要进行第二个操作，即：格式化这个磁盘设备，然后将它挂载到宿主机指定的挂载点上。这个挂载点就是前面提到的Volume的宿主机目录。这个阶段为第二阶段，即Mount。

如果Volume类型是远程文件存储的话，kubelet可以跳过Attach阶段，因为一般远程文件存储没有一个存储设备需要挂载在宿主机上。

StorageClass

PV的创建，是由运维人员完成的，但是不断添加新的满足条件的PV很麻烦。所以Kubernetes为我们提供了一套可以自动创建PV的机制：Dynamic Provisioning。前面人工管理PV的方式称作Static Provisioning

Dynamic Provisioning机制工作的核心，在于一个名叫StorageClass的API对象。这个对象的作用就是创建PV的模板。

StorageClass对象会定义如下两部分内容：

  • PV的属性，比如存储类型，Volume的大小
  • 创建这个PV需要用到的存储插件

有了这两个信息，Kubernetes就能根据用户提交的PVC，找到一个对应的StorageClass，然后调用StroageClass声明的存储插件，创建需要的PV

比如，如果使用Rook存储服务的话

apiVersion: ceph.rook.io/v1beta1
kind: pool
metadata:
 name: replicapool
 namespace: rook-ceph
spec:
 replicated:
  size: 3
---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
 name: block-service
provisioner: ceph.rook.io/block
parameters:
 pool: replicapool
 clusterNamespace: rook-ceph

rook的部署以及使用详见 rook.io/docs/rook/v… 以及 juejin.cn/post/684490…

作为应用开发者，我们只需要在PVC中指定的StorageClass名字即可。

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
 name: claim1
spec:
 accessModes:
  - ReadWriteOnce
  storageClssName: block-service
  resources:
   requests:
    storage: 30Gi

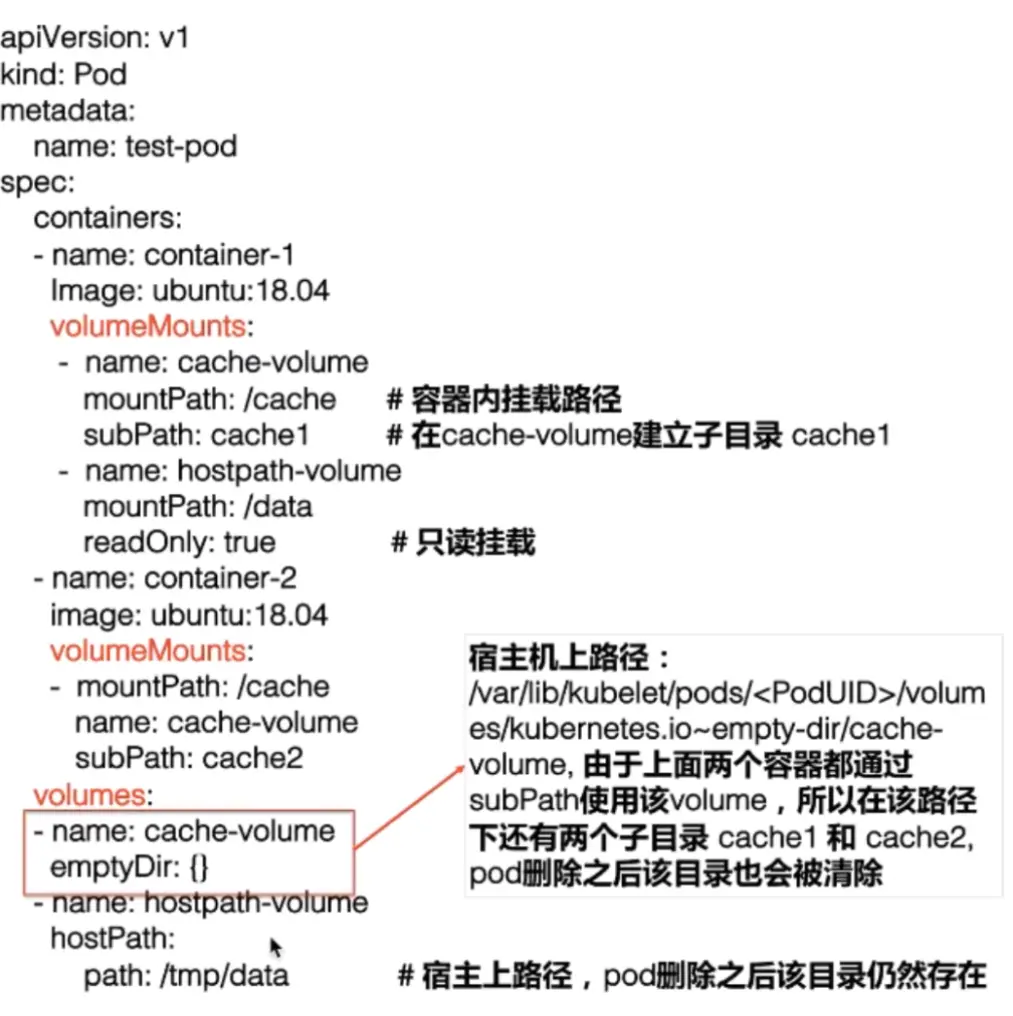

用例解读

.spec.volumes声明Pod的volumes信息

.spec.containers.volumeMounts声明container如何使用Pod的volumes

多个container共享同一个volume时，可以通过.spec.container.volumeMounts.subPath隔离不同容器再同一个volume上数据存储的路径

emptyDir：{}在宿主机上的路径是/var/lib/kubelet/pods//volumes/kubernetes.io~empty-dir/cache-volume,由于上面两个容器都通过subpath使用该volume，所以该目录下还有两个子目录cache1和cache2，pod删除之后该目录也会被清除。

hostPath：指的是宿主机上的目录，Pod删除之后，该目录仍然存在。

PV Spec重要字段解析

Capacity：存储总空间

AccessModes：PV访问策略控制列表，必须同PVC的访问控制列表匹配才能绑定

  • ReadWriteOnce只允许单node访问
  • ReadOnlyMany允许多个node只读访问
  • ReadWriteMany允许多个node读写访问

一个PV可以放置多个访问策略，PVC与PV 绑定时，PV Controller会优先找到AccessModes列表最短并且匹配PVC AccessModes列表的PV集合，然后从该集合中找到Capacity最小且符合PVC size需求的PV对象

PersistentVolumeReclaimPolicy：PV被release之后（与之绑定的PVC被删除后）回收再利用策略

  • Delete:volume被released之后直接delete，需要volume plugin支持
  • Reatin：默认策略，由系统管理员手动管理该volume

StorageClassName：PVC可以通过该字段找到相同值的PV，也可以通过该字段对应的storageclass从而动态provisioning新PV对象

NodeAffinity：限制可以访问该volume的nodes，对使用该volume的pod调度有影响。

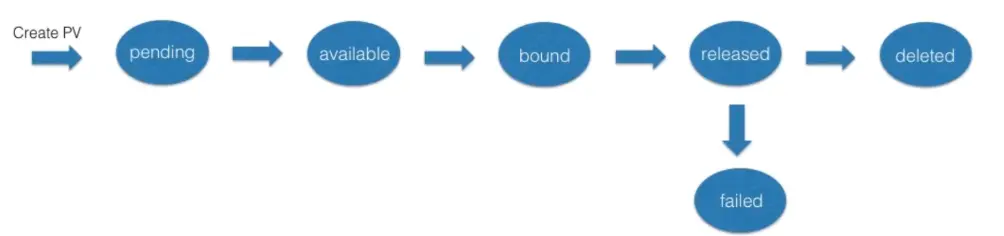

PV状态流转

说明：到达released状态的PV无法根据Reclaim Policy回到available状态从而再次bound新的PVC。此时，如果想要复用原来PV对应的存储中的数据，只有两种方式：

  • 复用old PV中记录的存储信息新建PV对象
  • 直接从PVC对象复用，即不 unboundPVC和PV（Stateful set处理存储状态的原理）
