前言
上周我在《抽丝剥茧RecyclerView - LayoutManager》一文中提到利用GridLayoutManager
可以实现一个如下左边的首页:

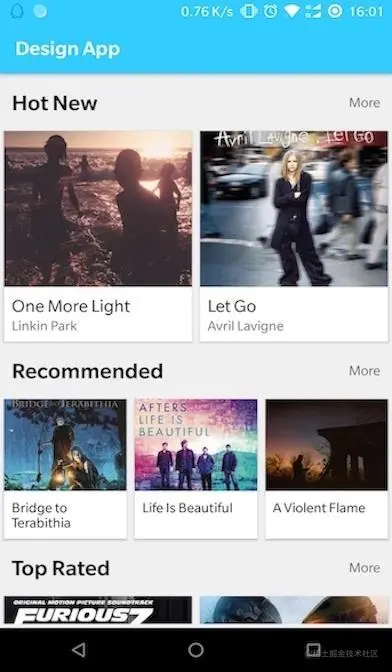

图片 | 图片 |
---|---|
有同学对此表示很感兴趣,奈何没有现成的案例,于是自己就简单实现了一个,最终效果是上表中右侧的图。 |
相信很多同学都和我有一样的感觉,认为GridLayoutManager
只能实现标准的网格布局,直到我前段时间决定研究RecyclerView
,看了GridLayoutManager
的源码,才发现,原来它可以做更多的事,比如说,写一个首页。
阅读本文之前,你需要的一些知识储备:
- 对
View
的绘制流程有一些简单的了解。 Canvas
的简单实用。RecyclerView+GridLayoutManager
的使用。

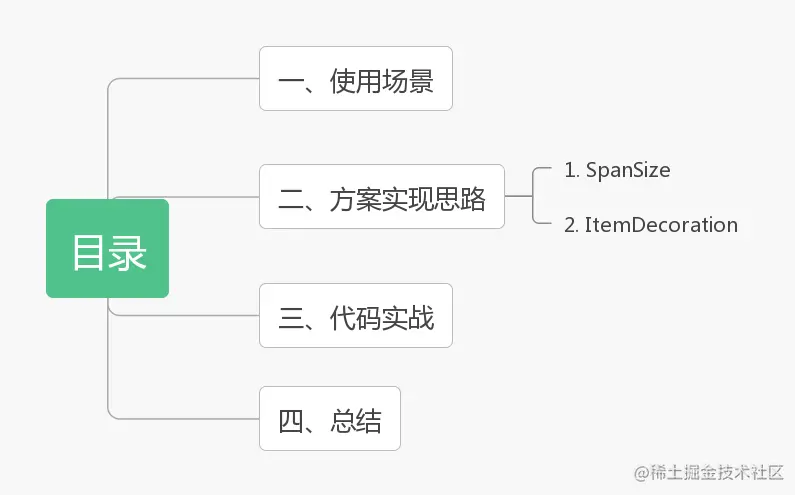

目录
一、场景
使用RecyclerView
+GridLayoutManager
+ItemDecoration
定制首页适用的场景:
- 有多个功能模块
- 子视图多个样式
- 最后一个模块需要刷新(如果有这样的功能,肯定也是通过
RecyclerView
实现的),例如QQ音乐中往下滑推荐用户可能感兴趣的音乐。
个人觉得该方案的意义在于减少布局的嵌套,让界面管理变得更加简单,但是对于业务特别复杂的情况下可能会不适用。
二、思路
实现以上功能需要解决两个难点:
- 如何给不同行展示不同数量的子视图
- 每个模块标题的绘制
这两个问题的解决方案分别对应着GridLayoutManager
和ItemDecoration
,我们挨个了解。
1. GridLayoutManager
GridLayoutManager
其实我们已经很熟悉了,只是我们平时没有了解SpanSize
这个概念,先看如下一段代码:
GridLayoutManager gll = new GridLayoutManager(this, 6);
mRecyclerView.setLayoutManager(gll);
复制代码
上面的代码中我们创建了一个纵向、每行最多容量6个子View的GridLayoutManager
,默认情况下,一行总的SpanSize
为6,每个子视图默认的SpanSize
为1,所以不做处理的情况下GridLayoutManager

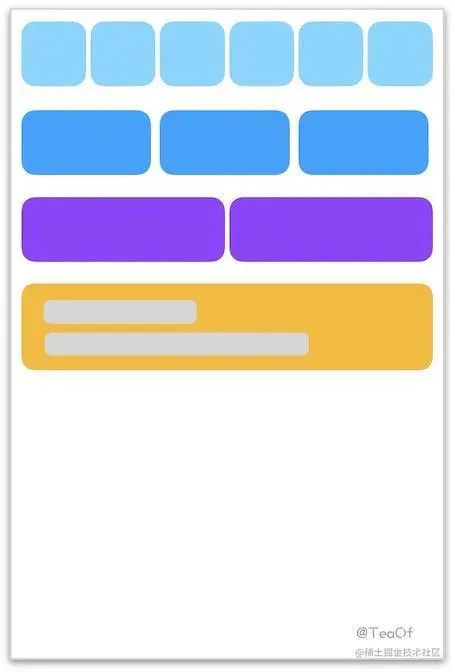

会将每一行分成6份,每一份展示一个子视图,如下图的第一行:
这时,我如果将子视图的
SpanSize
都设置为2,那么这个子视图将占整个RecyclerView可用宽度的2/6
,如上图第二行,同理,我将SpanSize
上升为3,那么该子视图的宽度也就上升为可用的宽度的3/6
,如上图第三行,这也是GridLayoutManager
能够在不同行设置不同数量的子视图的原因,当然了,你也可以将同一行里面的三个子视图SpanSize
分别设置为1、2、3。
好了,距离代码实战还差一个如何绘制标题。
2. ItemDecoration
分割线ItemDecoration
是一个很有意思的东西,因为它可以实现一些好玩的东西,比如以下的通讯录的字母标题和时间轴:

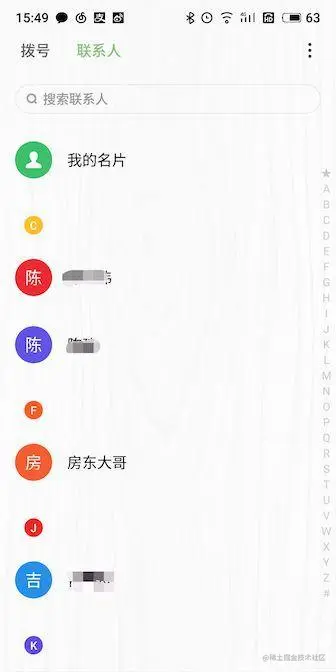

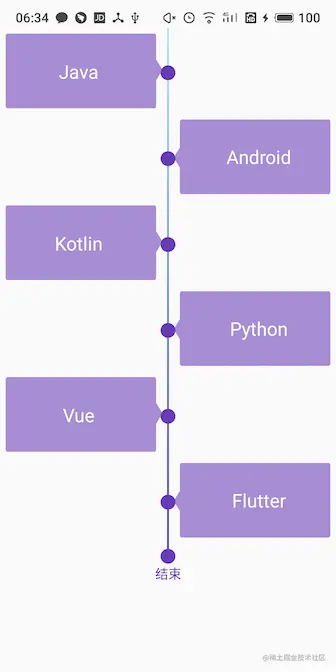

通讯录的字母标题 | 时间轴 |
---|---|
还可以利用它做一些特殊的效果,例如字母标题的吸顶,这里我分别推荐两个库: |
- vivian的时间轴TimeLine
- mcxtzhang的通讯录标题,可实现吸顶SuspensionIndexBar
这里简单的介绍一下ItemDecoration
的原理,这里我就默认同学们已经了解View
的测绘流程,主要分为两部分:
- 将分隔线绘制在
RecyclerView
子视图的下层,因为分隔线ItemDecoration
第一个绘制方法ItemDecoration#onDraw
发生在绘制RecyclerView
子视图之前,如果你想让其显示出来,需要给ItemDecoration
设置偏移量,让子视图偏移,从而不会遮挡ItemDecoration
。 - 将分隔线绘制在
RecyclerView
子视图的上层,因为其绘制方法ItemDecoration#onDrawOver
发生在RecyclerView
子视图绘制绘制完成以后,这也是ItemDecoration
能够实现吸顶的效果。
三、代码实战
有了上面的知识储备,下面就简单了。
1. 自定义ItemDecoration
自定义ItemDecoration
需要实现的三个方法,跟我们上面提及的原理相关:
方法名 | 解释 |
---|---|
onDraw | 绘制子视图下层的分隔线 |
getItemOffsets | 通常为了显示下层分隔线而预留的空间 |
onDrawOver | 绘制上层的分隔线 |
我们的任务仅仅是绘制一个标题,所以使用上面的两个方法就够了。 | |
###### 1.1 定义数据接口 | |
``` | |
/** |
-
数据约束 / public interface IGridItem { /*
- 是否启用分割线
- @return true */ boolean isShow();
/**
- 分类标签 */ String getTag();
/**
- 权重 */ int getSpanSize(); }
###### 1.2 自定义ItemDecoration类
核心代码就100多行:
复制代码
/**
-
适用于GridLayoutManager的分割线 */ public class GridItemDecoration extends RecyclerView.ItemDecoration { // 记录上次偏移位置 防止一行多个数据的时候视图偏移 private List offsetPositions = new ArrayList<>(); // 显示数据 private List<? extends IGridItem> gridItems; // 画笔 private Paint mTitlePaint; // 存放文字 private Rect mRect; // 颜色 private int mTitleBgColor; private int mTitleColor; private int mTitleHeight; private int mTitleFontSize; private Boolean isDrawTitleBg = false; private Context mContext; // 总的SpanSize private int totalSpanSize; private int mCurrentSpanSize;
//... 省略一些方法
@Override public void onDraw(@NonNull Canvas c, @NonNull RecyclerView parent, @NonNull RecyclerView.State state) { super.onDraw(c, parent, state); // 绘制标题的逻辑: // 如果该行的数据的需要显示的标题不同于上行的标题,就绘制标题 final int paddingLeft = parent.getPaddingLeft(); final int paddingRight = parent.getPaddingRight(); final int childCount = parent.getChildCount(); for (int i = 0; i < childCount; i++) { View child = parent.getChildAt(i); RecyclerView.LayoutParams params = (RecyclerView.LayoutParams) child.getLayoutParams(); int pos = params.getViewLayoutPosition(); IGridItem item = gridItems.get(pos); if (item == null || !item.isShow()) continue; if (i == 0) { drawTitle(c, paddingLeft, paddingRight, child , (RecyclerView.LayoutParams) child.getLayoutParams(), pos); } else { IGridItem lastItem = gridItems.get(pos - 1); if (lastItem != null && !item.getTag().equals(lastItem.getTag())) { drawTitle(c, paddingLeft, paddingRight, child, (RecyclerView.LayoutParams) child.getLayoutParams(), pos); } } } } /**
- 绘制标题
- @param canvas 画布
- @param pl 左边距
- @param pr 右边距
- @param child 子View
- @param params RecyclerView.LayoutParams
- @param pos 位置 */ private void drawTitle(Canvas canvas, int pl, int pr, View child, RecyclerView.LayoutParams params, int pos) { if (isDrawTitleBg) { mTitlePaint.setColor(mTitleBgColor); canvas.drawRect(pl, child.getTop() - params.topMargin - mTitleHeight, pl , child.getTop() - params.topMargin, mTitlePaint); } IGridItem item = gridItems.get(pos); String content = item.getTag(); if (TextUtils.isEmpty(content)) return; mTitlePaint.setColor(mTitleColor); mTitlePaint.setTextSize(mTitleFontSize); mTitlePaint.setTypeface(Typeface.DEFAULT_BOLD); mTitlePaint.getTextBounds(content, 0, content.length(), mRect); float x = UIUtils.dip2px(20f); float y = child.getTop() - params.topMargin - (mTitleHeight - mRect.height()) / 2; canvas.drawText(content, x, y, mTitlePaint); }
@Override public void getItemOffsets(@NonNull Rect outRect, @NonNull View view, @NonNull RecyclerView parent, @NonNull RecyclerView.State state) { super.getItemOffsets(outRect, view, parent, state); // 预留逻辑: // 只要是标题下面的一行,无论这行几个,都要预留空间给标题显示 int position = parent.getChildAdapterPosition(view); IGridItem item = gridItems.get(position); if (item == null || !item.isShow()) return; if (position == 0) { outRect.set(0, mTitleHeight, 0, 0); mCurrentSpanSize = item.getSpanSize(); } else { if (!offsetPositions.isEmpty() && offsetPositions.contains(position)) { outRect.set(0, mTitleHeight, 0, 0); return; } if (!TextUtils.isEmpty(item.getTag()) && !item.getTag().equals(gridItems.get(position - 1).getTag())) { mCurrentSpanSize = item.getSpanSize(); } else mCurrentSpanSize += item.getSpanSize(); if (mCurrentSpanSize <= totalSpanSize) { outRect.set(0, mTitleHeight, 0, 0); offsetPositions.add(position); } } } }
总的逻辑就是:
1. 如果所处的`RecyclerView`子视图的位置处在标题的下方,那么就需要预留空间,设置在`outRect`中,需要注意的是,同一行的多个子视图都需要预留空间。
2. 对不同于上一个数据标题的当前数据进行标题的绘制。
3. 重复执行1、2。
#### 2. 界面部分
复制代码
public class SpecialGridActivity extends AppCompatActivity {
// GridItem实现了IGridItem接口
private List<GridItem> values;
private RecyclerView mRecyclerView;
private GridItemDecoration itemDecoration;
// 自己封装的RecyclerAdapter
private RecyclerAdapter<GridItem> mAdapter;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_special_grid);
initWidget();
}
private void initWidget() {
mRecyclerView = findViewById(R.id.rv_content);
// 创建GridLayoutManager,并设置SpanSizeLookup
GridLayoutManager gll = new GridLayoutManager(this, 3);
gll.setSpanSizeLookup(new SpecialSpanSizeLookup());
mRecyclerView.setLayoutManager(gll);
values = initData();
// 自己封装的RecyclerAdapter
mRecyclerView.setAdapter(mAdapter = new RecyclerAdapter<GridItem>(values,null) {
@Override
public ViewHolder<GridItem> onCreateViewHolder(View root, int viewType) {
switch (viewType) {
case R.layout.small_grid_recycle_item:
return new SmallHolder(root);
case R.layout.normal_grid_recycle_item:
return new NormalHolder(root);
case R.layout.special_grid_recycle_item:
return new SpecialHolder(root);
default:
return null;
}
}
@Override
public int getItemLayout(GridItem gridItem, int position) {
switch (gridItem.getType()) {
case GridItem.TYPE_SMALL:
return R.layout.small_grid_recycle_item;
case GridItem.TYPE_NORMAL:
return R.layout.normal_grid_recycle_item;
case GridItem.TYPE_SPECIAL:
return R.layout.special_grid_recycle_item;
}
return 0;
}
});
//...
// 分隔线生成
// 之前的GridItemDecoration代码中我将构建者模式部分省略了
itemDecoration = new GridItemDecoration.Builder(this,values, 3)
.setTitleTextColor(Color.parseColor("#4e5864"))
.setTitleFontSize(22)
.setTitleHeight(52)
.build();
mRecyclerView.addItemDecoration(itemDecoration);
}
// 数据初始化
private List<GridItem> initData() {
List<GridItem> values = new ArrayList<>();
values.add(new GridItem("我很忙", "", R.drawable.head_1,"最近常听",1,GridItem.TYPE_SMALL));
values.add(new GridItem("治愈:有些歌比闺蜜更懂你", "", R.drawable.head_2,"最近常听",1,GridItem.TYPE_SMALL));
values.add(new GridItem("「华语」90后的青春纪念手册", "", R.drawable.head_3,"最近常听",1,GridItem.TYPE_SMALL));
values.add(new GridItem("流行创作女神你霉,泰勒斯威夫特的创作历程", "", R.drawable.special_2
,"更多为你推荐",3,GridItem.TYPE_SPECIAL));
values.add(new GridItem("行走的CD写给别人的歌", "给「跟我走吧」几分,试试这些", R.drawable.normal_1
,"更多为你推荐",3,GridItem.TYPE_NORMAL));
values.add(new GridItem("爱情里的酸甜苦辣,让人捉摸不透", "听完「靠近一点点」,他们等你翻牌", R.drawable.normal_2
,"更多为你推荐",3,GridItem.TYPE_NORMAL));
values.add(new GridItem("关于喜欢你这件事,我都写在了歌里", "「好想你」听罢,听它们吧", R.drawable.normal_3
,"更多为你推荐",3,GridItem.TYPE_NORMAL));
values.add(new GridItem("周杰伦暖心混剪,短短几分钟是多少人的青春", "", R.drawable.special_1
,"更多为你推荐",3,GridItem.TYPE_SPECIAL));
values.add(new GridItem("我好想和你一起听雨滴", "给「发如雪」几分,那这些呢", R.drawable.normal_4
,"更多为你推荐",3,GridItem.TYPE_NORMAL));
values.add(new GridItem("油管周杰伦热门单曲Top20", "「周杰伦」的这些哥,你听了吗", R.drawable.normal_5
,"更多为你推荐",3,GridItem.TYPE_NORMAL));
return values;
}
class SpecialSpanSizeLookup extends GridLayoutManager.SpanSizeLookup {
@Override
public int getSpanSize(int i) {
// 返回在数据中定义的SpanSize
GridItem gridItem = values.get(i);
return gridItem.getSpanSize();
}
}
class SmallHolder extends RecyclerAdapter.ViewHolder<GridItem> {
//... 代码省略,就是设置图片和文字的操作
// 小的Holder
}
class NormalHolder extends RecyclerAdapter.ViewHolder<GridItem> {
//... 中等的Holder
}
class SpecialHolder extends RecyclerAdapter.ViewHolder<GridItem> {
//... 横向大的Holder
}
复制代码
}
与我们平时使用`GridLayoutManager`不一样的是,`GridLayoutManager`需要设置`SpanSizeLookUp`,就是需要我们给每个子视图的设置`SpanSize`,因为我们每个数据都实现了`IGridItem`接口,该接口会向外提供`SpanSize`,所以这里返回我们在数据中设置的`SpanSize`即可。

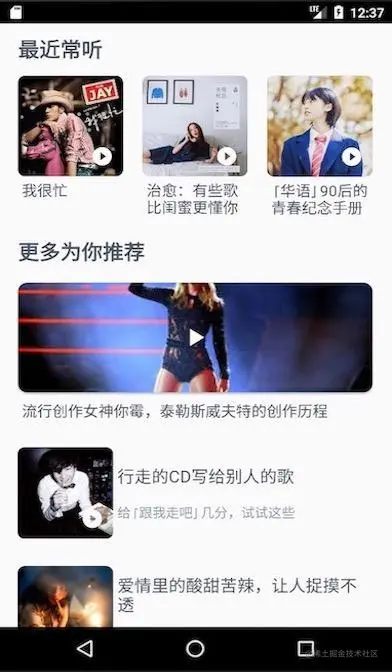

限于篇幅,布局文件以及ReyclerAdapter的封装就不贴了,感兴趣的同学可以查看一下源代码。以下就是我们完成的效果:

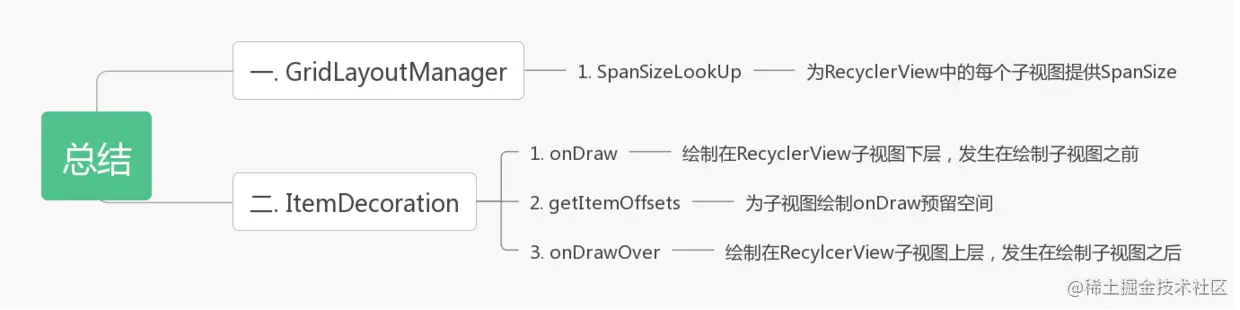

## 四、总结

源码中的一些细节是很有趣的,正是因为阅读了`GridLayoutManager`的源码,才有了本文的出现。读完本文之后,相信你和我一样,对`RecyclerView`有了更深的了解。
Demo地址:[https://github.com/mCyp/Orient-Ui](https://github.com/mCyp/Orient-Ui)
如果你希望和`RecyclerView`有着更深入的交流,欢迎阅读我的**抽丝剥茧`RecyclerView`系列文章**:
> 第一篇:[《抽丝剥茧RecyclerView - LayoutManager》](https://www.jianshu.com/p/f2a5764a370b)
第二篇:[《抽丝剥茧RecyclerView - 化整为零》](https://www.jianshu.com/p/1ae2f2fcff2c)
