拓扑排序
简介

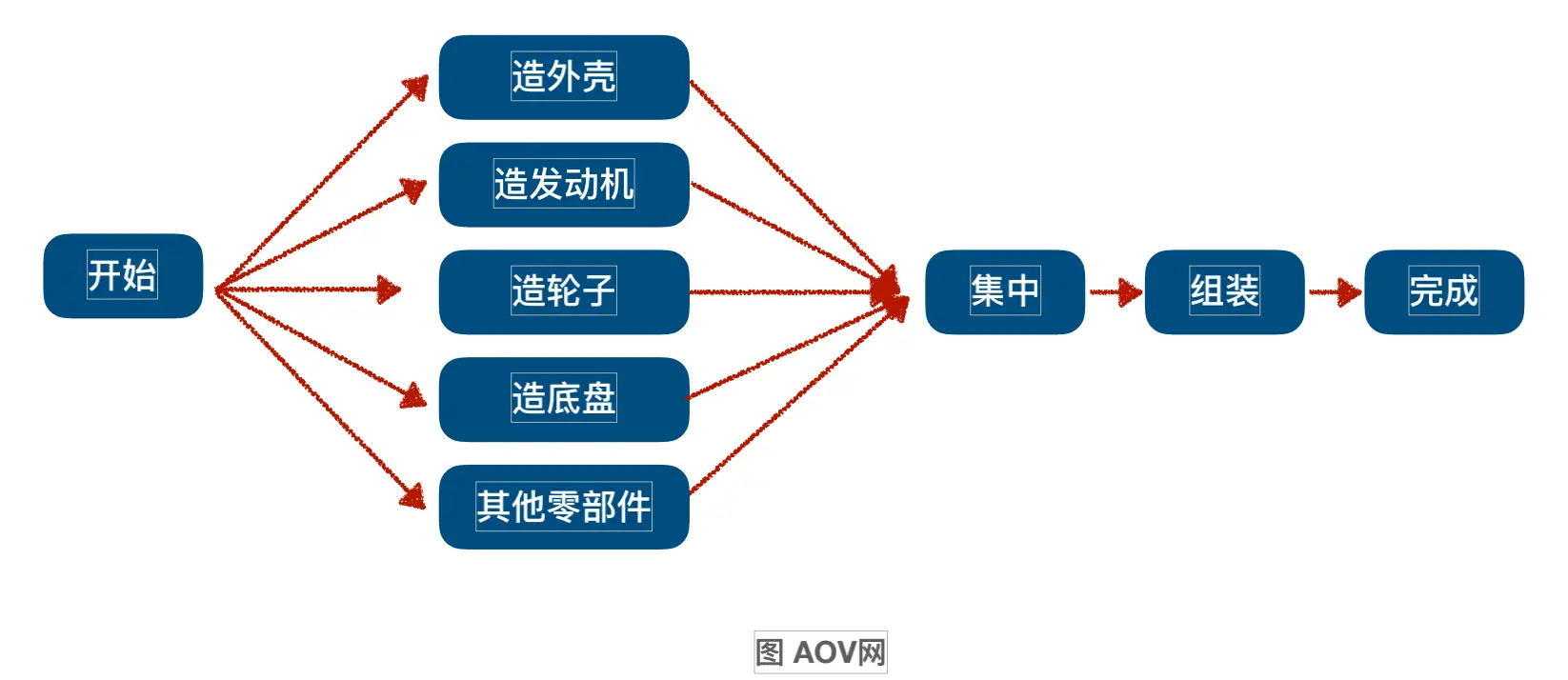

- 有⼀个表示⼯程的有向图中,⽤顶点表示活动,⽤弧表示活动之间的优先关系,这样有向图为顶点表示活动的⽹.我们称为AOV⽹(ActivityOnVertexNetwork).
- 设G = (V,E) 是一个具有n个顶点的有向图，V中的顶点序列V1,V2...Vn,若满足从顶点到Vi到Vj有一条路径，则在顶点序列Vi必须在Vj之前，则我们称这样的顶点为拓扑序列
所谓拓扑排序，其实就是对一个有向图结构造成拓扑序列的过程
拓扑排序算法解析
当对一个图来进行拓扑排序的时候，是没有办法该图是否完整的执行拓扑排序。我们可以通过如下判断
构造过程拓扑排序会产生2个结果：
- 如果此网中的全部顶点被输出，则说明它不存在环(回路)的AOV网；
- 如果输出的顶点树少了，哪怕仅少了一个，也说明这个网存在环(回路)，不是AOV网。

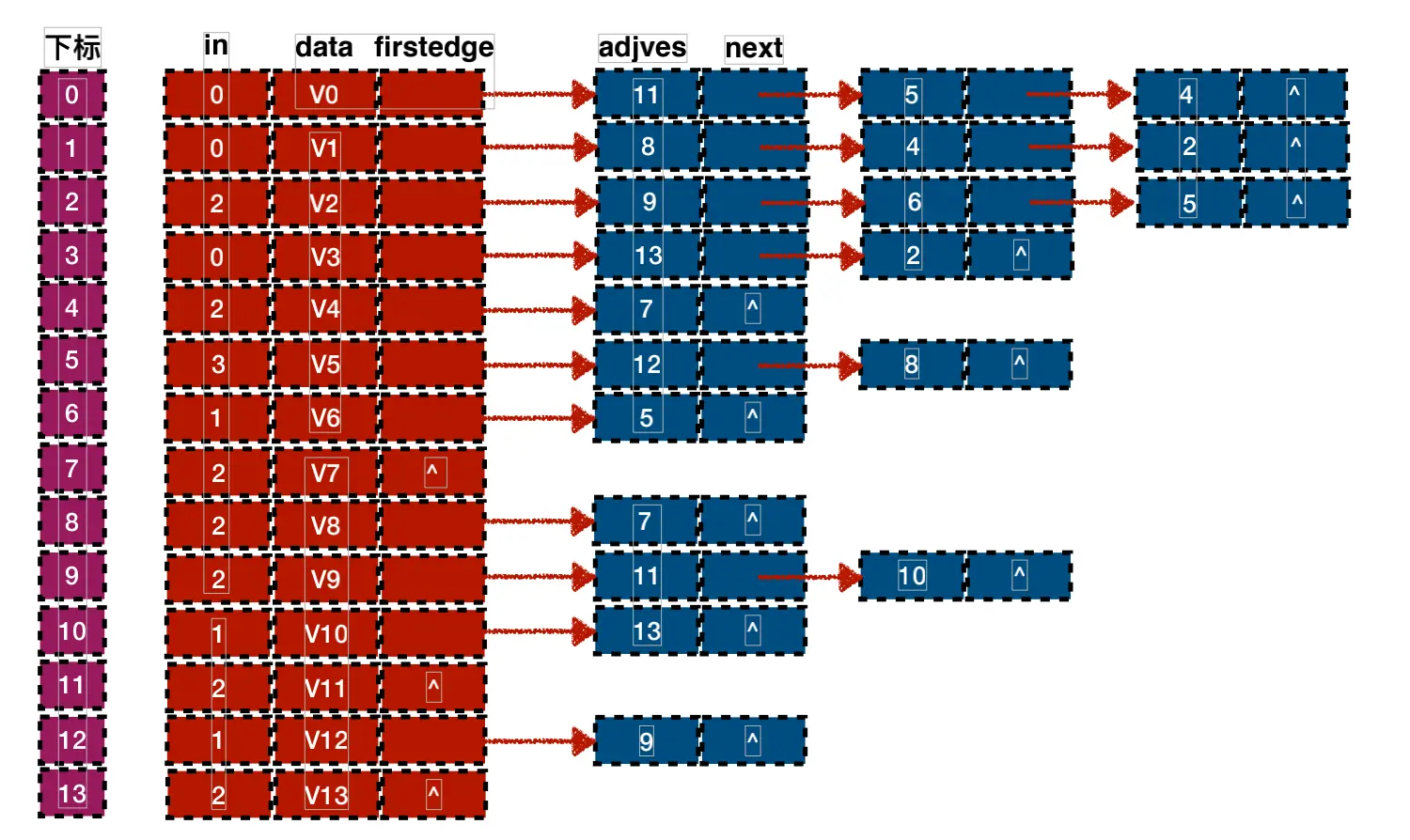

邻接表结点结构

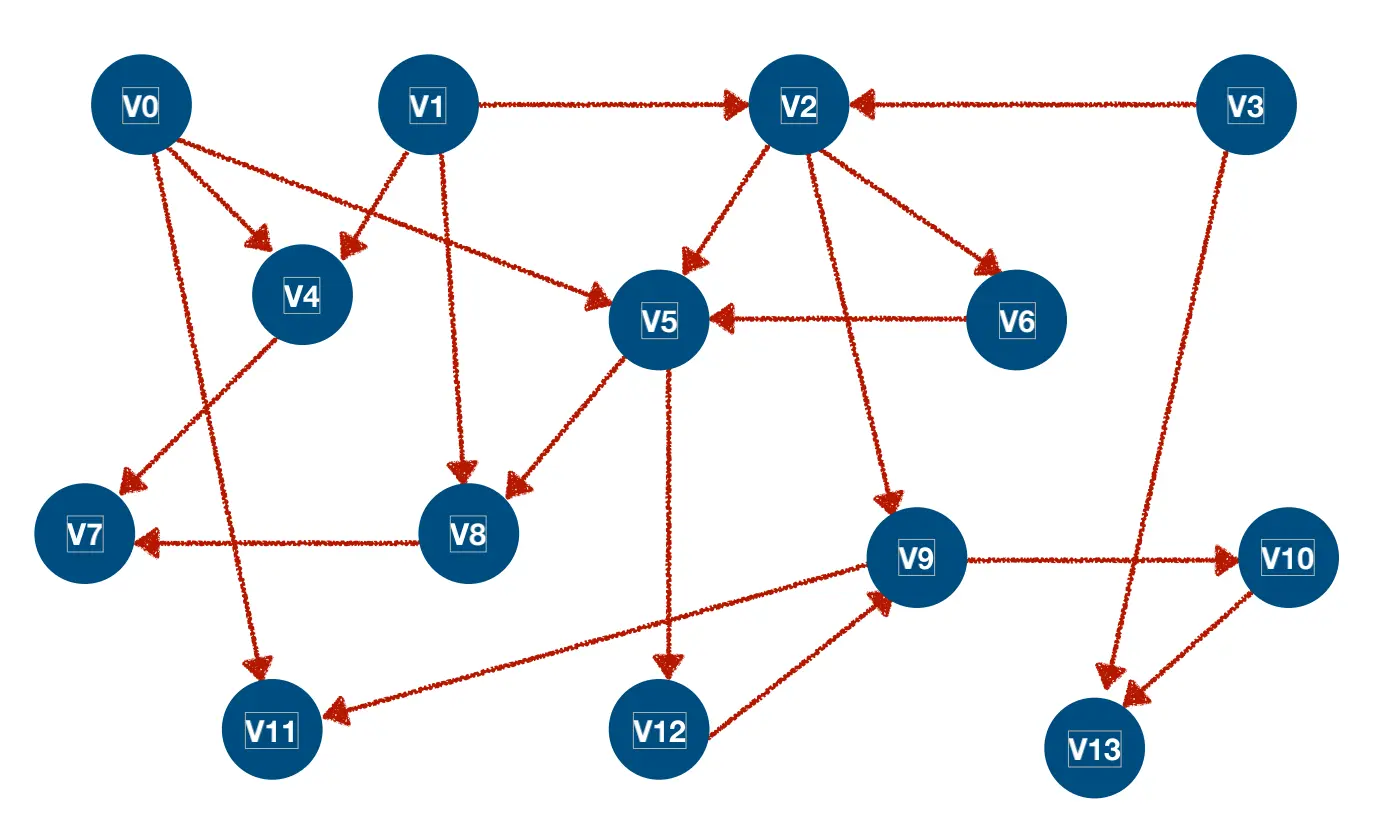

AOV图的存储问题

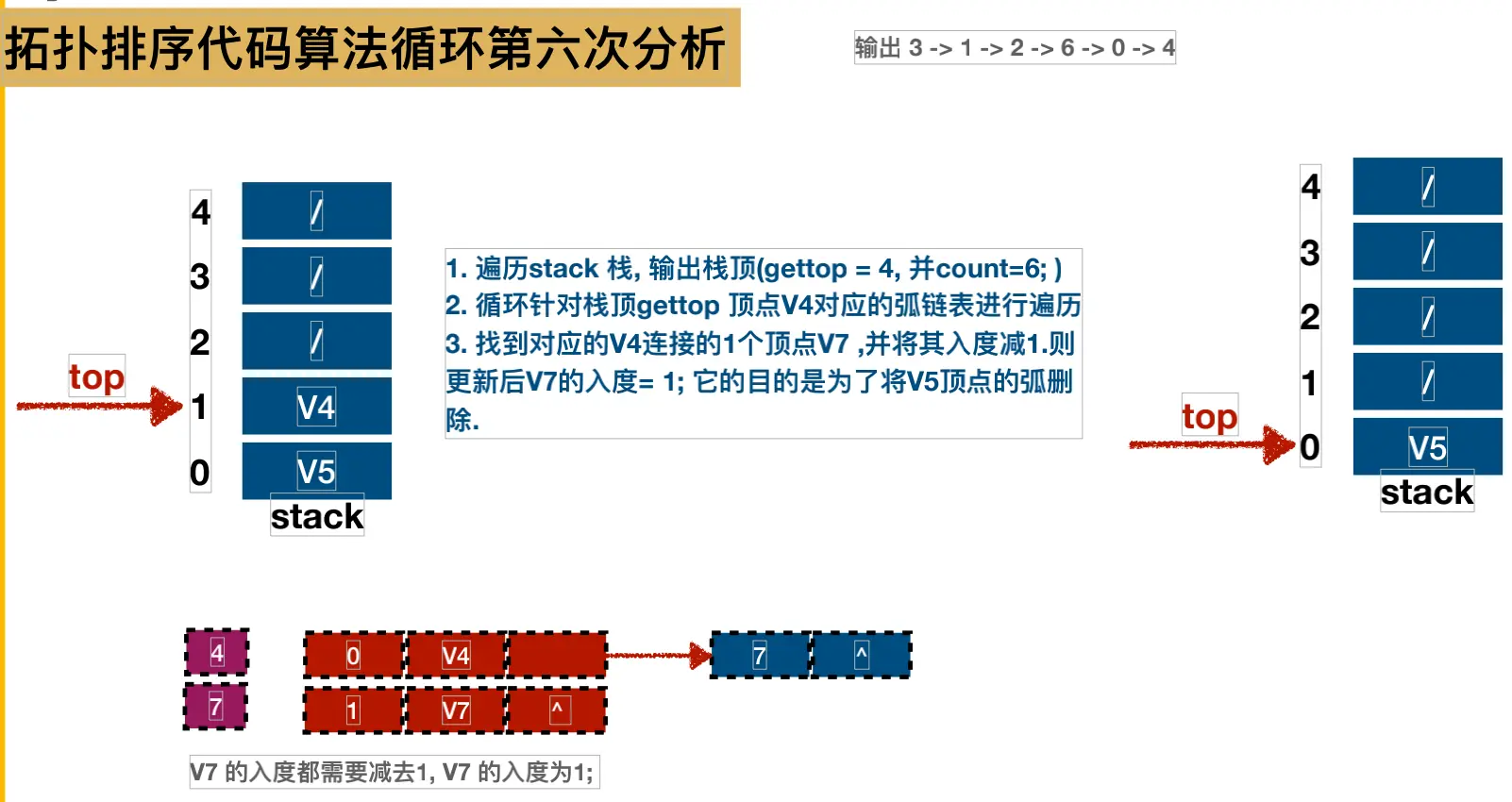

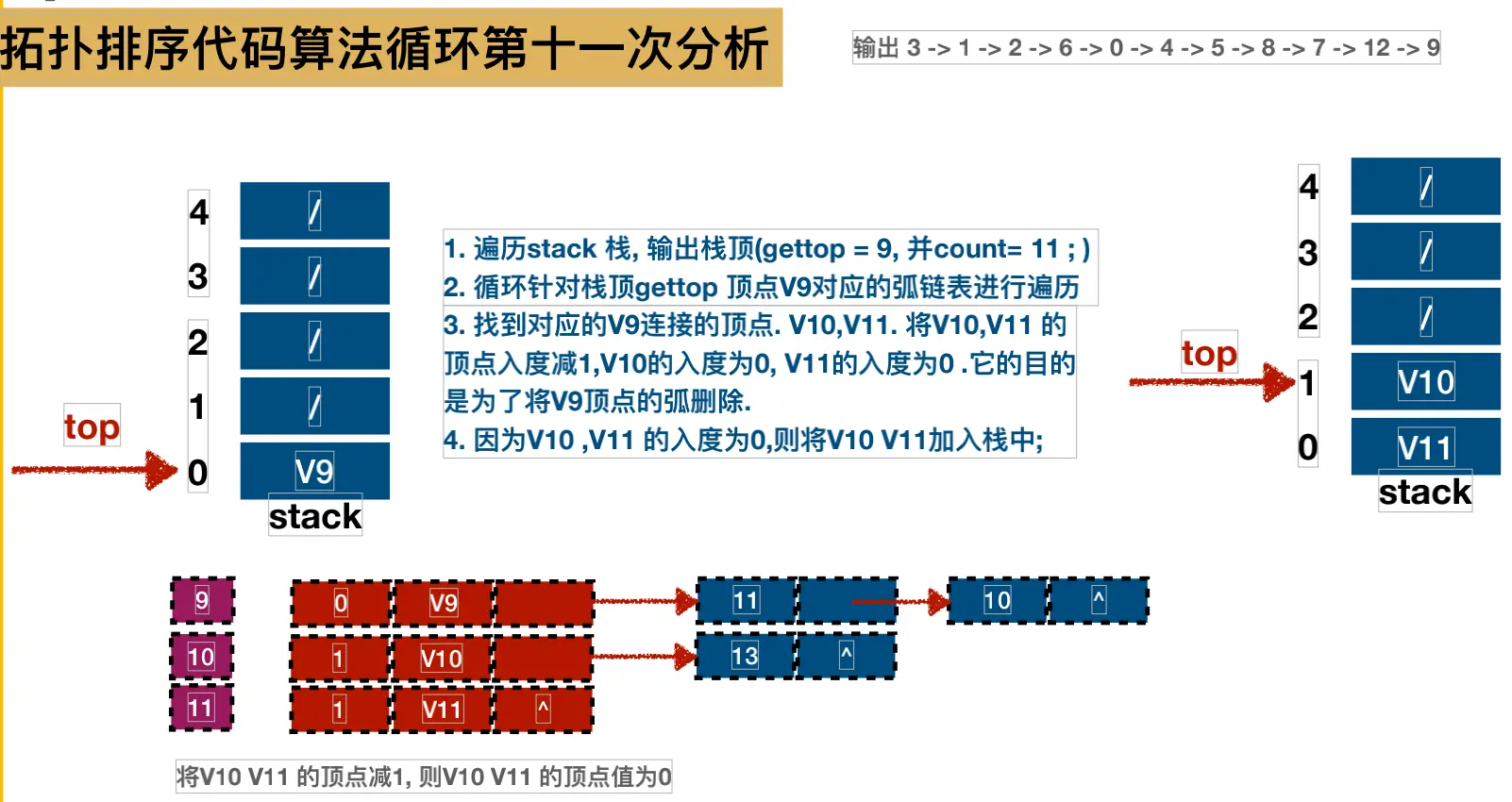

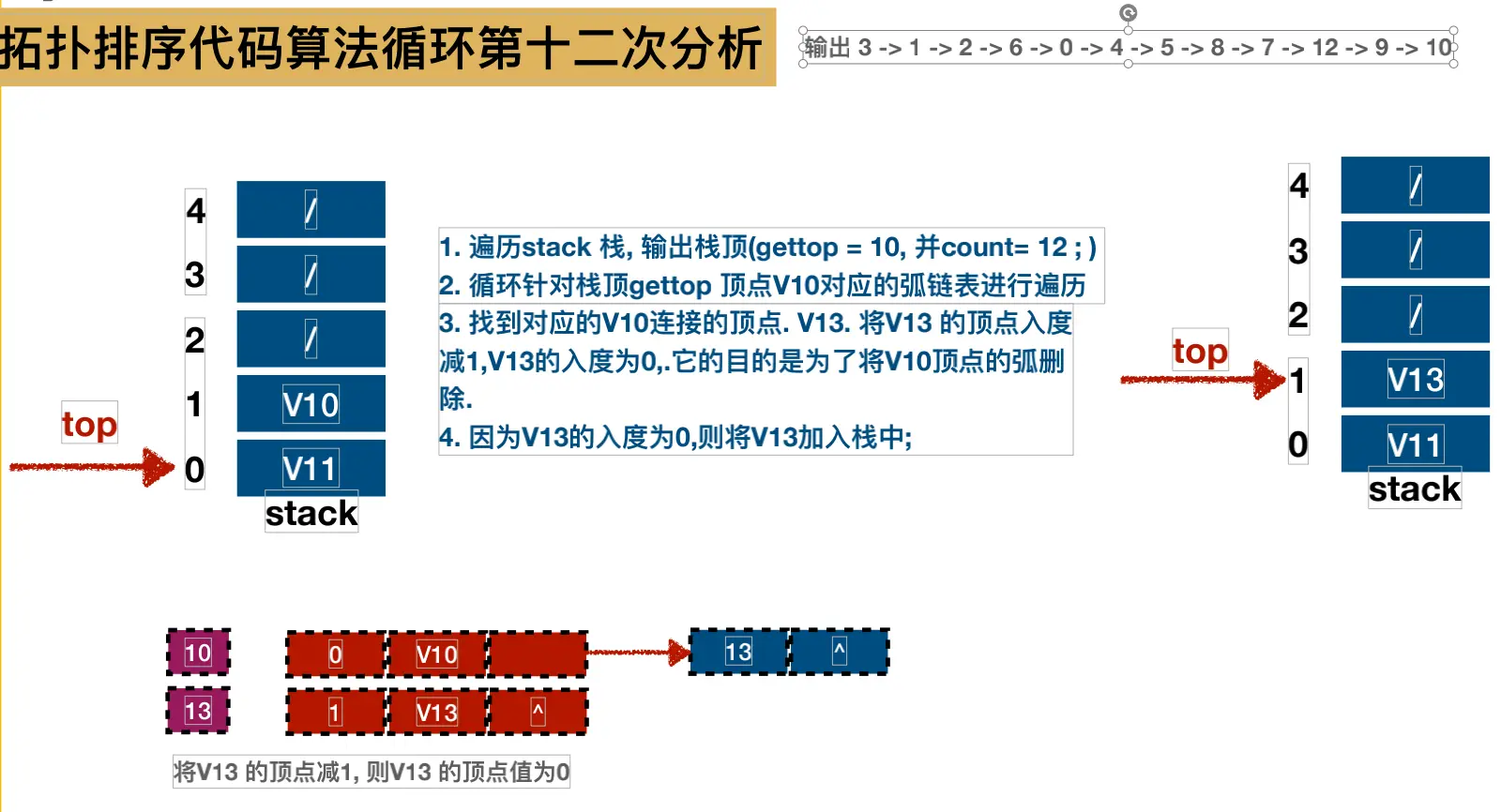

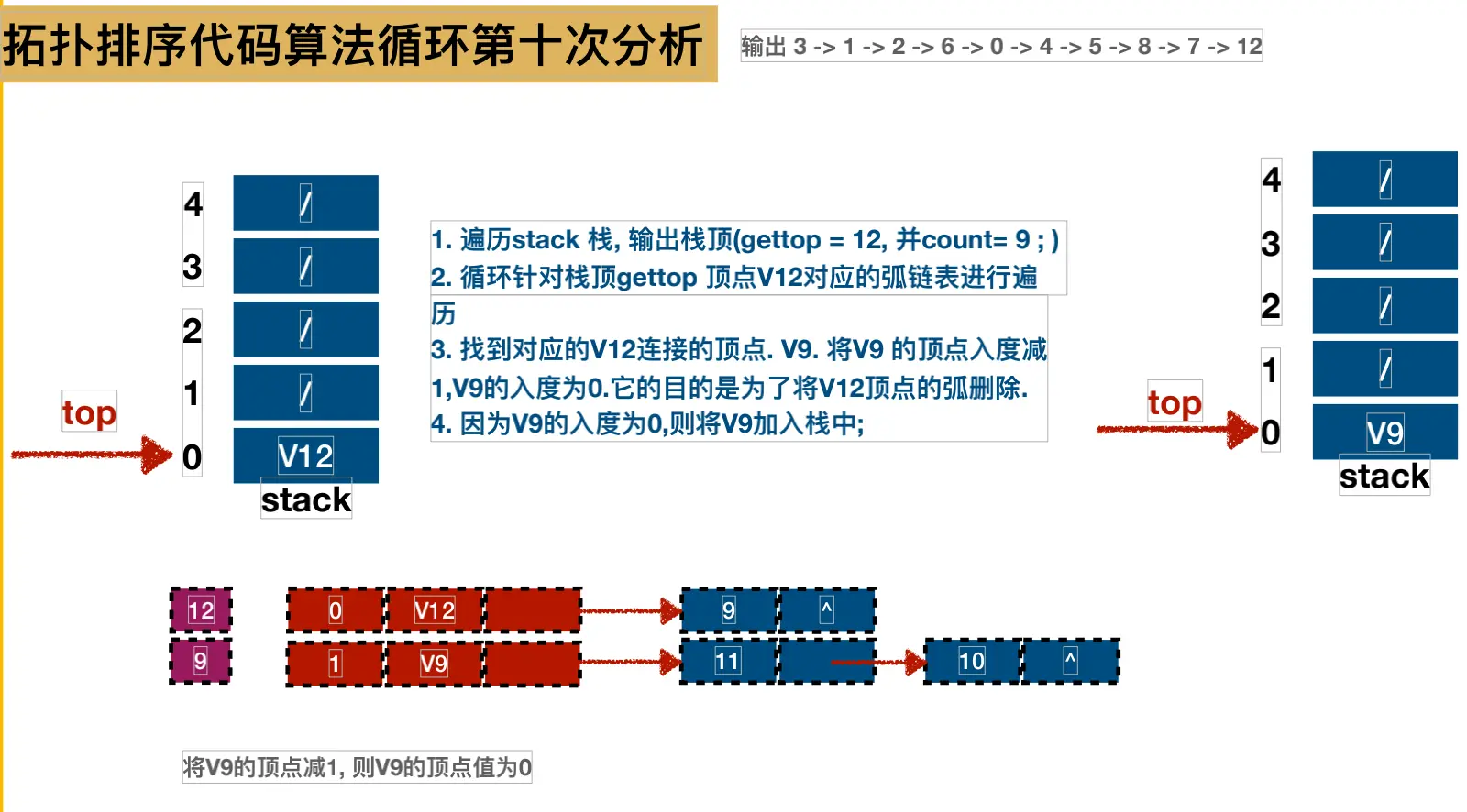

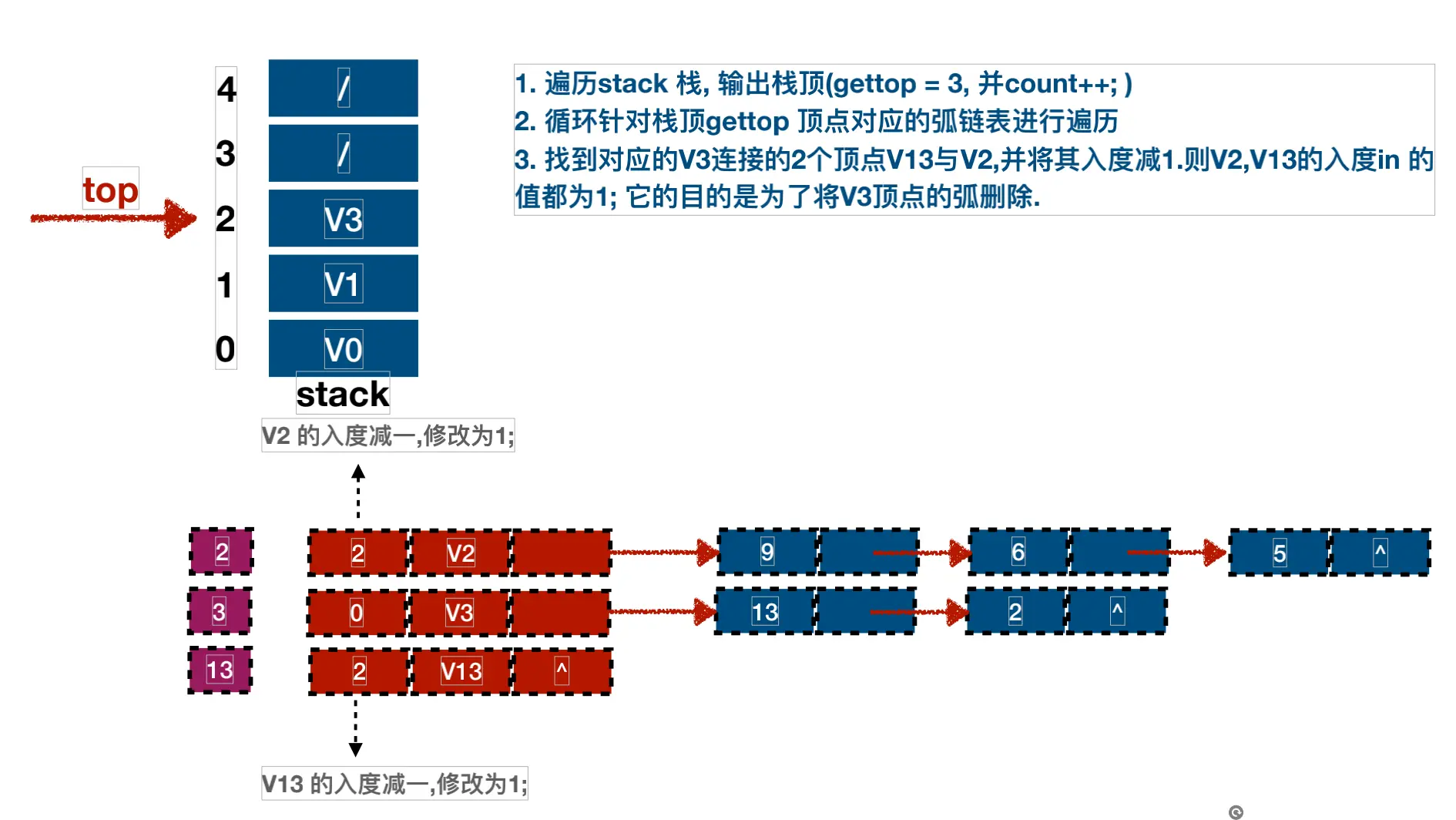

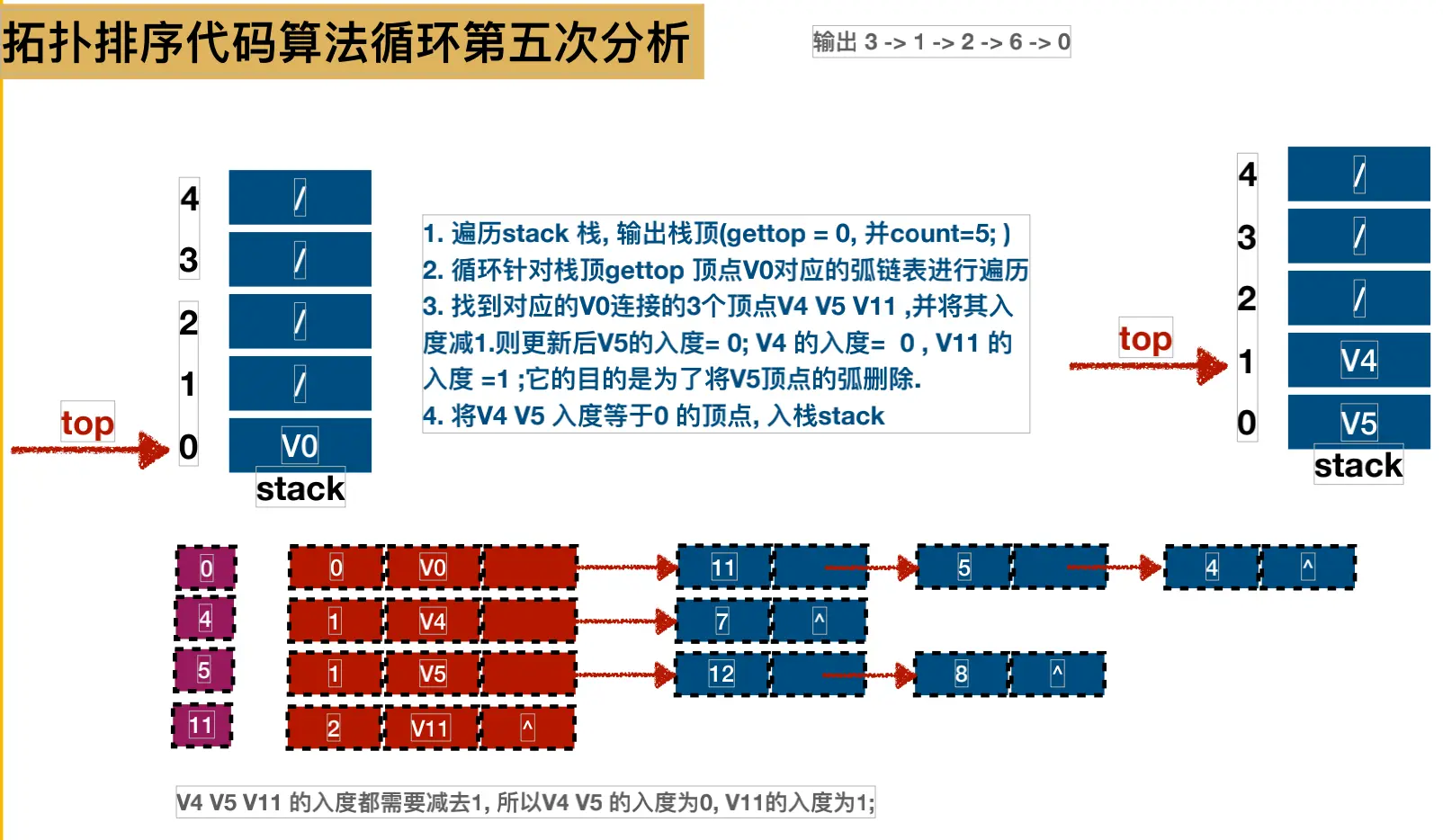

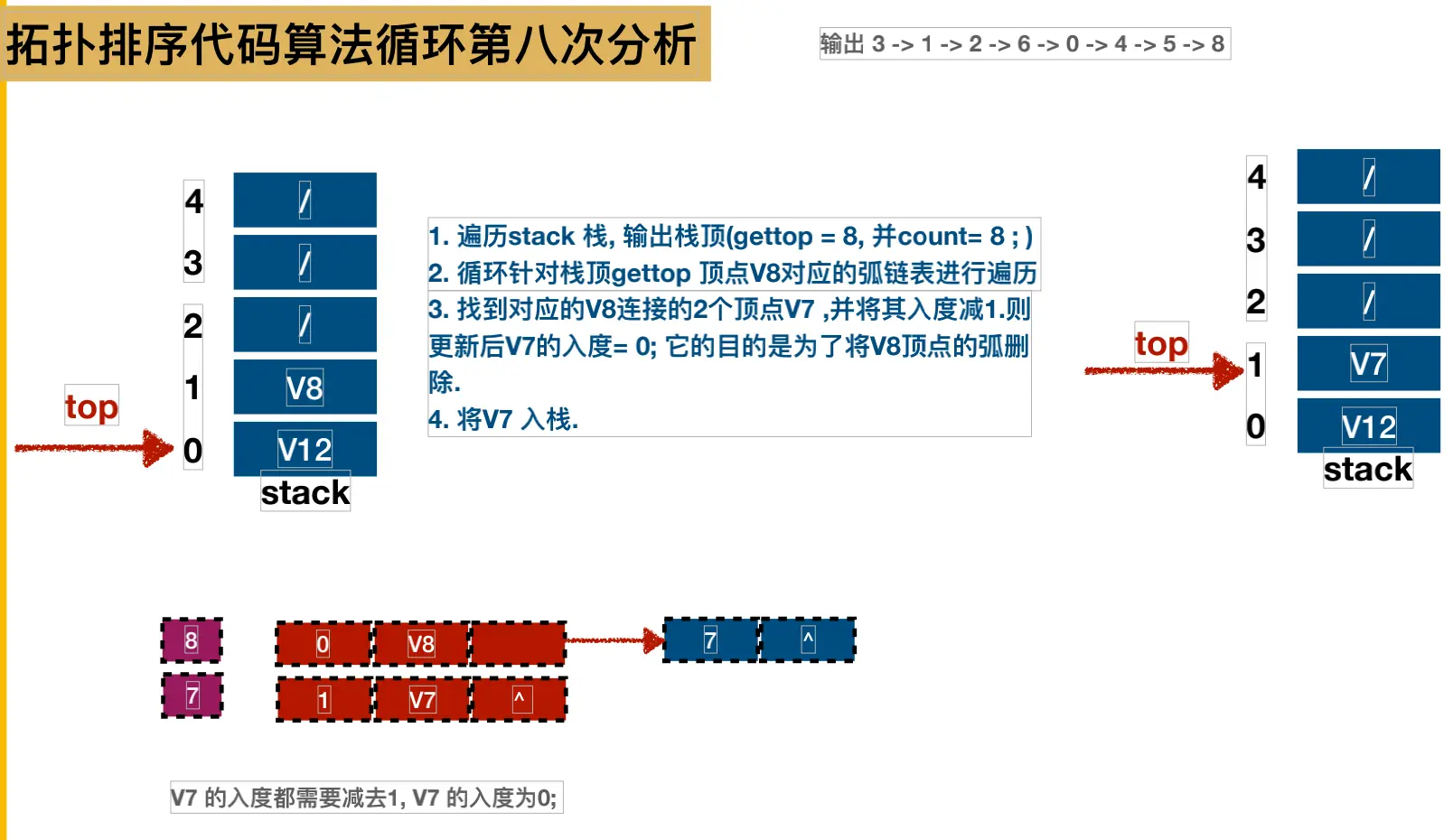

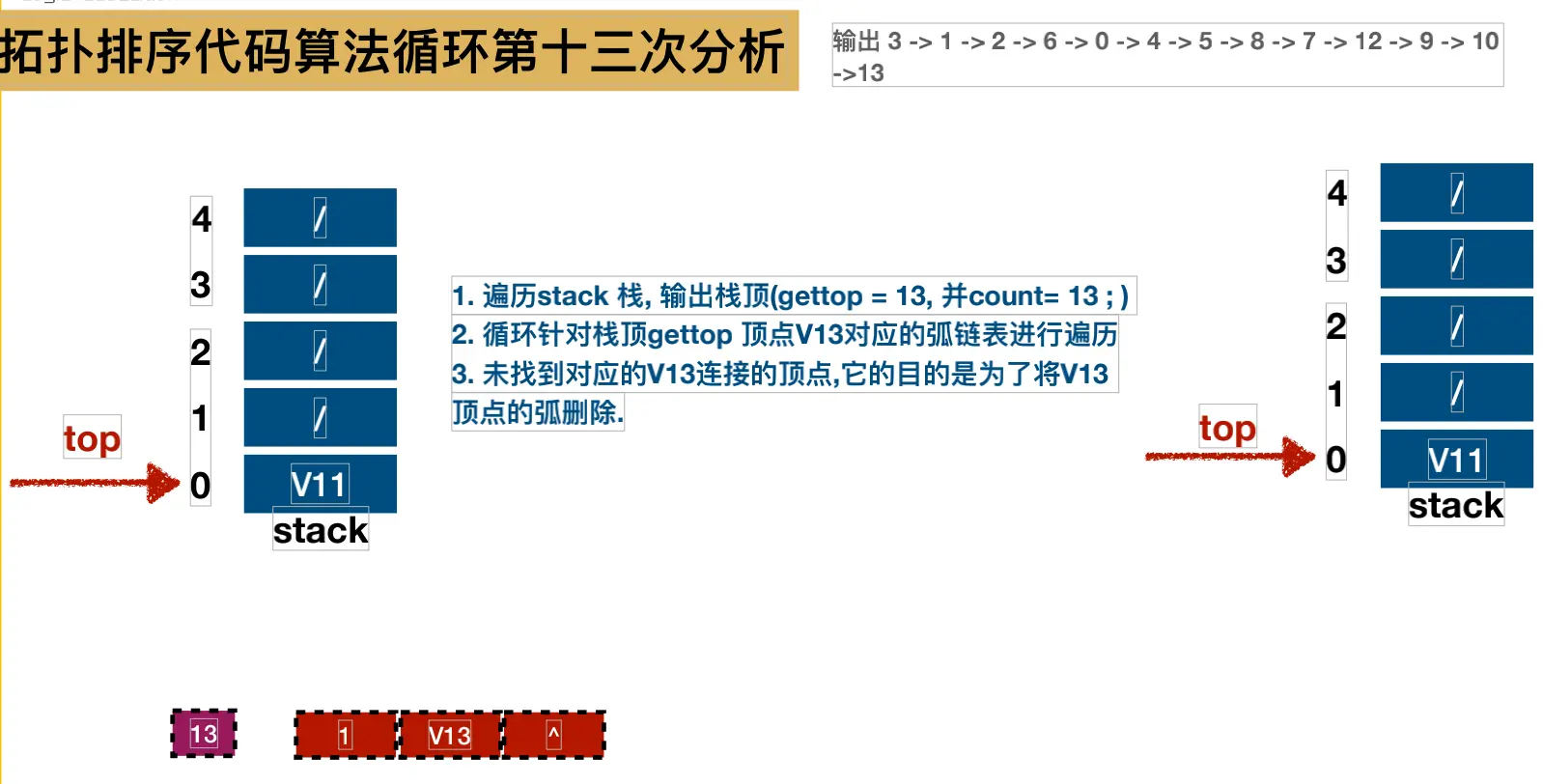

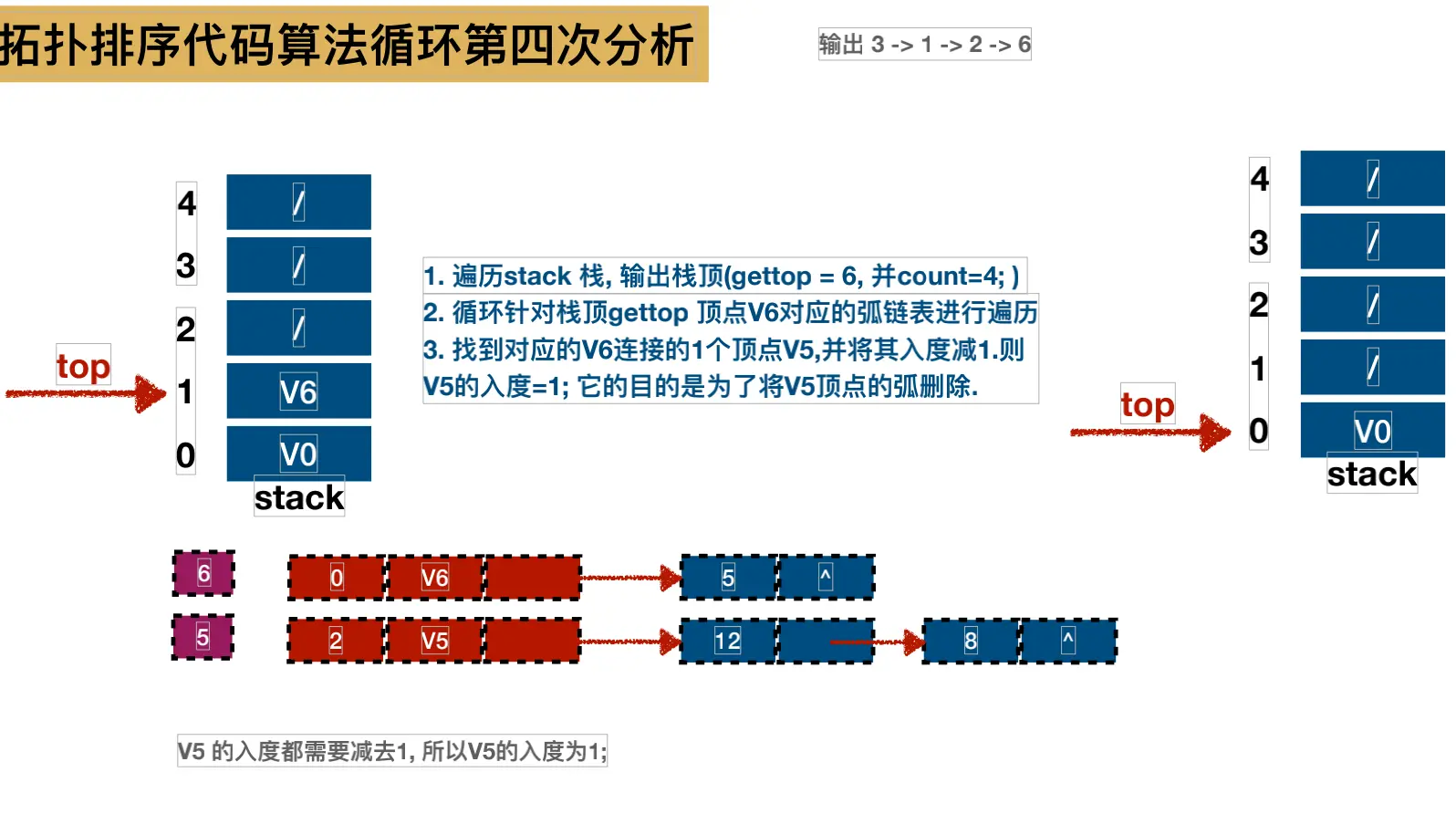

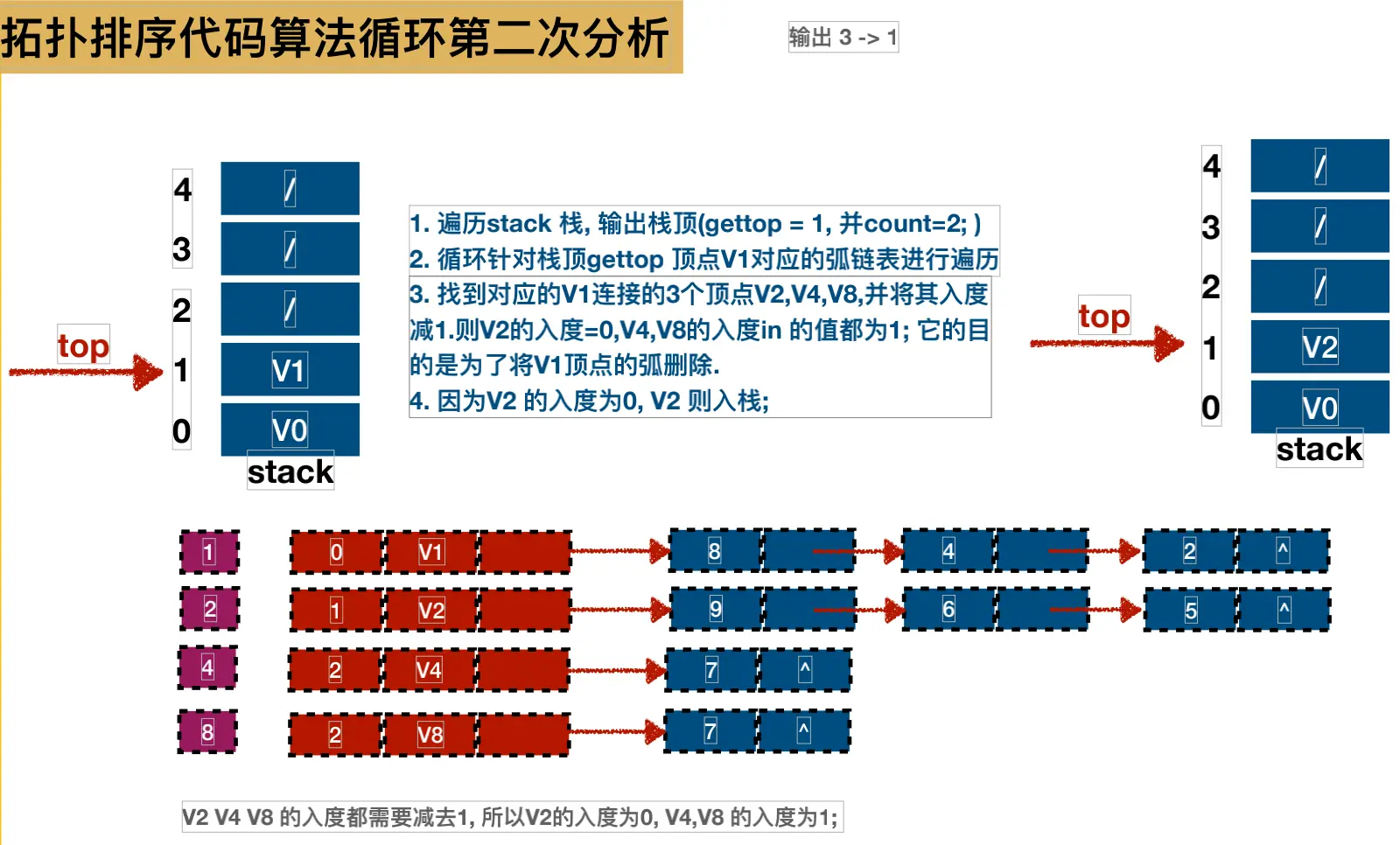

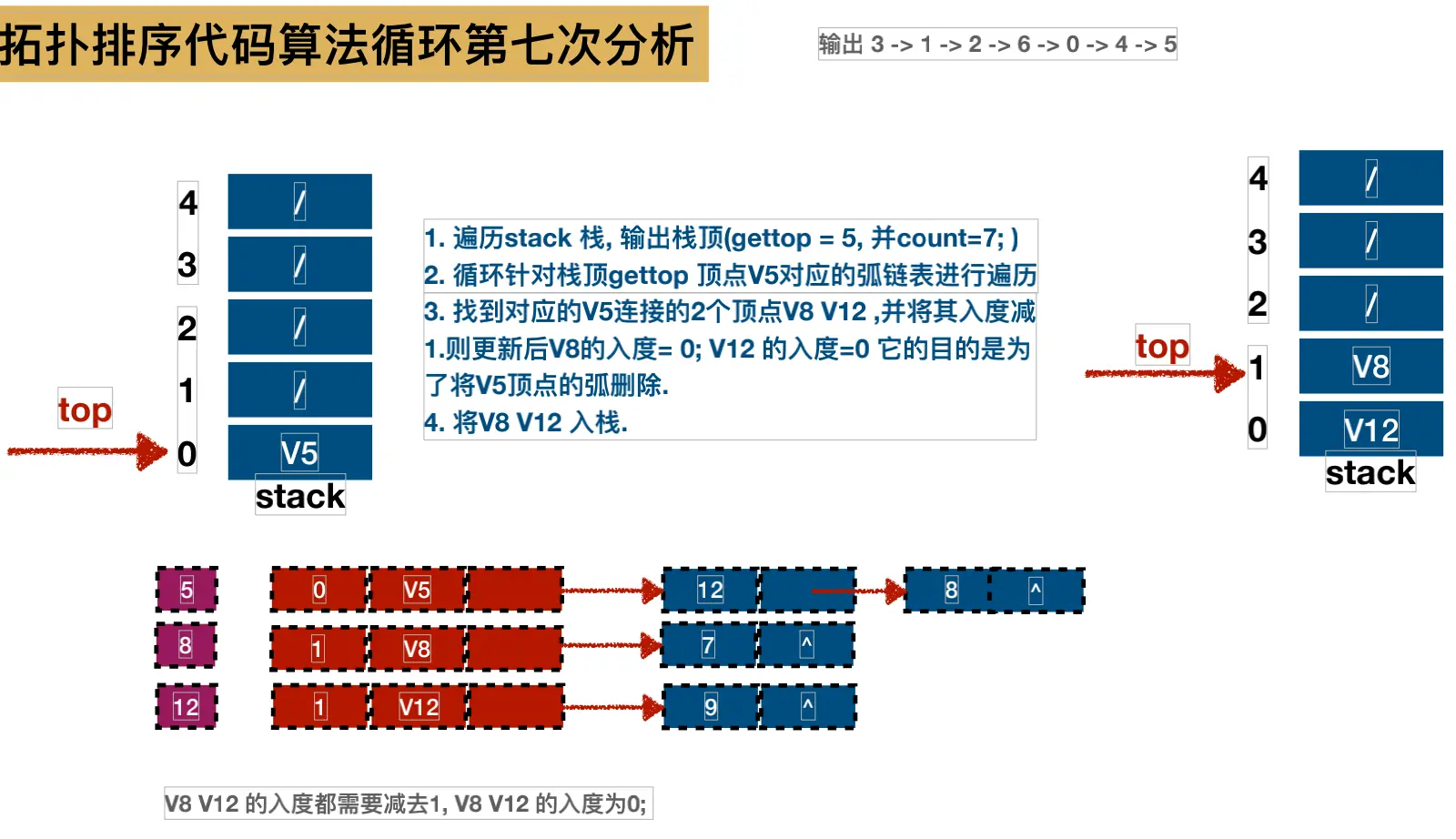

拓扑排序代码算法分析
算法基本思路:从AOV⽹中选择⼀个⼊度为0的顶点输出,然后从删去此顶点,并删除以此顶点为尾的弧.继续重复此步骤,直到输出全部顶点或AOV⽹中不存在⼊度为0的顶点为⽌.
在这个算法实现过程,我们需要借助⼀个数据结构栈.来帮助我们解决避免每次查找时,都要去遍历AOV图中的顶点表查找有没有⼊度为0的顶点.
1.创建⼀个栈(stack),⽤来存储⼊度in为0的顶点序号;2.遍历AOV图中顶点表,判断⼊度为0的顶点全部⼊栈;
count:为了统计输出的顶点个数gettop:获取的栈顶元素值

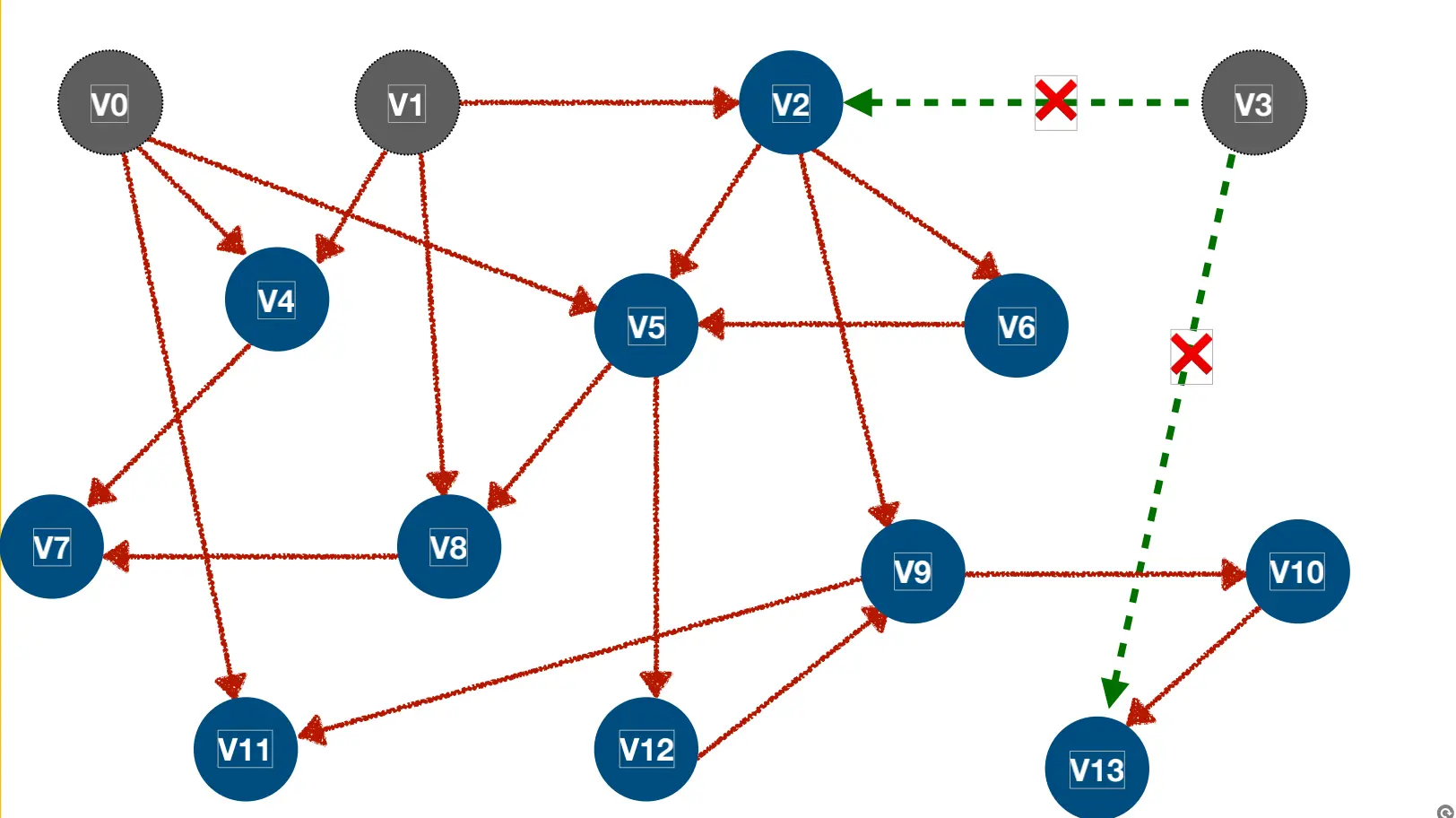

深灰色表示入度为0
主要代码实现
#include "stdio.h"
#include "stdlib.h"
#include "math.h"
#include "time.h"
#define OK 1
#define ERROR 0
#define TRUE 1
#define FALSE 0
#define MAXEDGE 20
#define MAXVEX 14
#define INFINITYC 65535
/* Status是函数的类型,其值是函数结果状态代码，如OK等 */
typedef int Status;
/*邻接矩阵结构 */
typedef struct
{
int vexs[MAXVEX];
int arc[MAXVEX][MAXVEX];
int numVertexes, numEdges;
}MGraph;
/* 邻接表结构****************** */
//边表结点
typedef struct EdgeNode
{
//邻接点域，存储该顶点对应的下标
int adjvex;
//用于存储权值，对于非网图可以不需要
int weight;
//链域，指向下一个邻接点
struct EdgeNode *next;
}EdgeNode;
//顶点表结点
typedef struct VertexNode
{
//顶点入度
int in;
//顶点域，存储顶点信息
int data;
//边表头指针
EdgeNode *firstedge;
}VertexNode, AdjList[MAXVEX];
//图结构
typedef struct
{
AdjList adjList;
//图中当前顶点数和边数
int numVertexes,numEdges;
}graphAdjList,*GraphAdjList;
/*1.构成AOV网图*/
void CreateMGraph(MGraph *G)/* 构件图 */
{
int i, j;
/* printf("请输入边数和顶点数:"); */
G->numEdges=MAXEDGE;
G->numVertexes=MAXVEX;
/* 初始化图 */
for (i = 0; i < G->numVertexes; i++)
{
G->vexs[i]=i;
}
/* 初始化图 */
for (i = 0; i < G->numVertexes; i++)
{
for ( j = 0; j < G->numVertexes; j++)
{
G->arc[i][j]=0;
}
}
G->arc[0][4]=1;
G->arc[0][5]=1;
G->arc[0][11]=1;
G->arc[1][2]=1;
G->arc[1][4]=1;
G->arc[1][8]=1;
G->arc[2][5]=1;
G->arc[2][6]=1;
G->arc[2][9]=1;
G->arc[3][2]=1;
G->arc[3][13]=1;
G->arc[4][7]=1;
G->arc[5][8]=1;
G->arc[5][12]=1;
G->arc[6][5]=1;
G->arc[8][7]=1;
G->arc[9][10]=1;
G->arc[9][11]=1;
G->arc[10][13]=1;
G->arc[12][9]=1;
}
/*2.将AOV网图借助邻近矩阵转换成邻接表结构*/
void CreateALGraph(MGraph G,GraphAdjList *GL)
{
int i,j;
EdgeNode *e;
//创建图
*GL = (GraphAdjList)malloc(sizeof(graphAdjList));
//对图中的顶点数.弧数赋值
(*GL)->numVertexes=G.numVertexes;
(*GL)->numEdges=G.numEdges;
//读入顶点信息，建立顶点表
for(i= 0;i <G.numVertexes;i++)
{
(*GL)->adjList[i].in=0;
(*GL)->adjList[i].data=G.vexs[i];
//将边表置为空表
(*GL)->adjList[i].firstedge=NULL;
}
//建立边表
for(i=0;i<G.numVertexes;i++)
{
for(j=0;j<G.numVertexes;j++)
{
if (G.arc[i][j]==1)
{
//创建空的边表结点
e=(EdgeNode *)malloc(sizeof(EdgeNode));
//邻接序号为j
e->adjvex=j;
// 将当前顶点上的指向的结点指针赋值给e
e->next=(*GL)->adjList[i].firstedge;
//将当前顶点的指针指向e
(*GL)->adjList[i].firstedge=e;
(*GL)->adjList[j].in++;
}
}
}
}
/*3.拓扑排序. 若AOV网图无回路则输出拓扑排序的序列并且返回状态值1,若存在回路则返回状态值0*/
/*拓扑排序:解决的是一个工程能否顺序进行的问题!*/
Status TopologicalSort(GraphAdjList GL){
EdgeNode *e;
int i,k,gettop;
//用于栈指针下标
int top=0;
//用于统计输出顶点的个数
int count=0;
//建栈将入度为0的顶点入栈(目的:为了避免每次查找时都要遍历顶点表查找有没有入度为0的顶点)
int *stack=(int *)malloc(GL->numVertexes * sizeof(int) );
//1.遍历邻接表-顶点表,将入度in为0的顶点入栈
/*参考图1> 此时stack栈中应该成为0,1,3.即V0,V1,V3的顶点入度为0*/
for(i = 0; i<GL->numVertexes; i++)
//将入度为0的顶点入栈
if(0 == GL->adjList[i].in)
stack[++top]=i;
printf("top = %d\n",top);
//2.循环栈结构(当栈中有元素则循环继续)
while(top!=0)
{
//出栈
gettop=stack[top--];
printf("%d -> ",GL->adjList[gettop].data);
//输出顶点，并计数
count++;
//遍历与栈顶相连接的弧
for(e = GL->adjList[gettop].firstedge; e; e = e->next)
{
//获取与gettop连接的顶点
k=e->adjvex;
//1.将与gettop连接的顶点入度减1;
//2.判断如果当前减1后为0,则入栈
if( !(--GL->adjList[k].in) )
//将k入栈到stack中,并且top加1;
stack[++top]=k;
}
}
/*思考:3 -> 1 -> 2 -> 6 -> 0 -> 4 -> 5 -> 8 -> 7 -> 12 -> 9 -> 10 ->13 -> 11
这并不是唯一的拓扑排序结果.
分析算法:将入度为0的顶点入栈的时间复杂度为O(n), 而之后的while 循环,每个顶点进一次栈,
并且出一次栈. 入度减1, 则共执行了e次. 那么整个算法的时间复杂度为O(n+e)*/
printf("\n");
//判断是否把所有的顶点都输出. 则表示找到了拓扑排序;
if(count < GL->numVertexes)
return ERROR;
else
return OK;
}
int main(int argc, const char * argv[]) {
printf("拓扑排序!\n");
MGraph G;
GraphAdjList GL;
int result;
CreateMGraph(&G);
CreateALGraph(G,&GL);
result=TopologicalSort(GL);
printf("result:%d",result);
return 0;
}打印执行结果
关键路径的求解
AOE(ActivityOnEdgeNetwork)
在⼀个表示⼯程的带权有向图中,⽤顶点表示事件,⽤有向边表示活动,⽤边上的权值表示活动的持续时间,这种有向图的边表表示活动的⽹,我们称之为AOE⽹(ActivityOnEdgeNetwork)
没有⼊边的顶点称为始点或源点;
没有出边的顶点称为终点或汇点;
由于⼀个⼯程,总有⼀个开始,⼀个结束.所以正常情况下,AOE⽹只有⼀个源点和⼀个汇点.

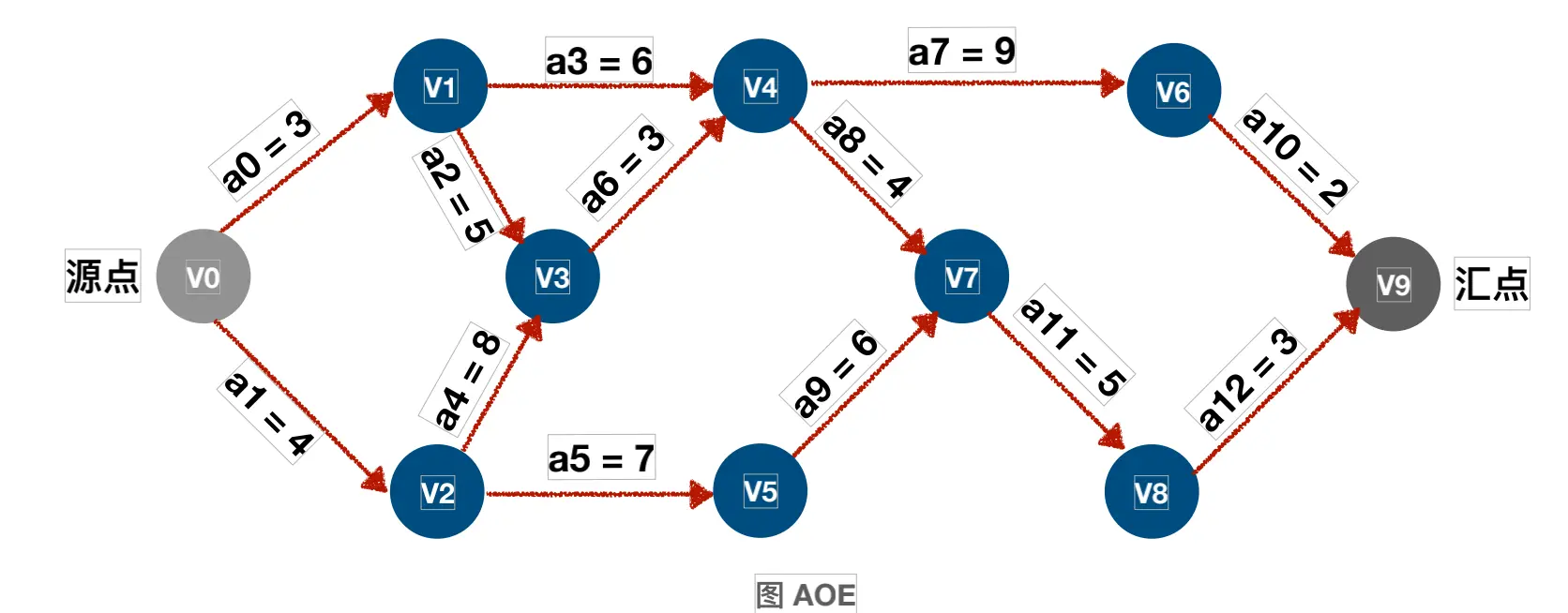

举例
AOE⽹关键名称解释
- 路径上各个活动所持续的时间之和称为路径⻓度
- 从源点到汇点具有最⼤的路径叫关键路径
- 在关键路径上的活动叫关键活动
关键路径求解过程⼏个核⼼参数
- 事件最早发⽣的时间etv(earliesttimeofvertex):即顶点Vk的最早发⽣时间;
- 事件最晚发⽣时间ltv(latesttimeofvertex):即顶点Vk的最晚发⽣时间,也就是每个顶点对应的事件最晚需要开始的时间,超出此时间将会延误整个⼯期;
- 活动的最早开⼯时间ete(earliesttimeofedge);即弧Ak的最早发⽣时间;
- 活动的最晚开⼯时间lte(latesttimeofedge);即弧Ak的最晚发⽣时间,也就是不推迟⼯期的最晚开⼯时间.

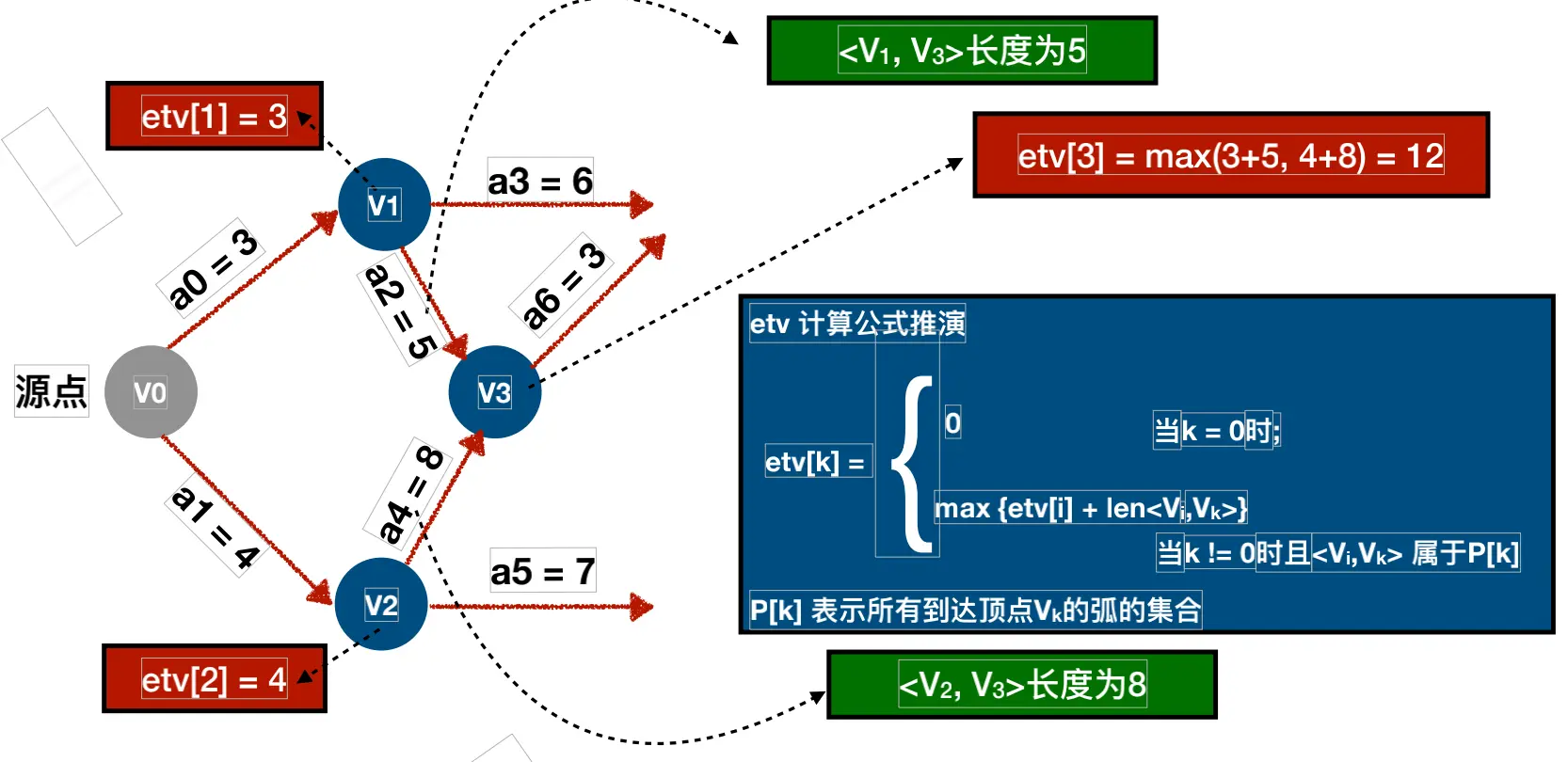

关键路径算法解析关于etv(事件最早发⽣时间)
解释:找到事件的耗时.例如要完成V3.需要有V1,V2.2个条件同时达成.那么V2需要12⼩时,V1需要8⼩时.此时需要等待12⼩时,所有需要选择耗时更⻓的为最早发⽣时间;

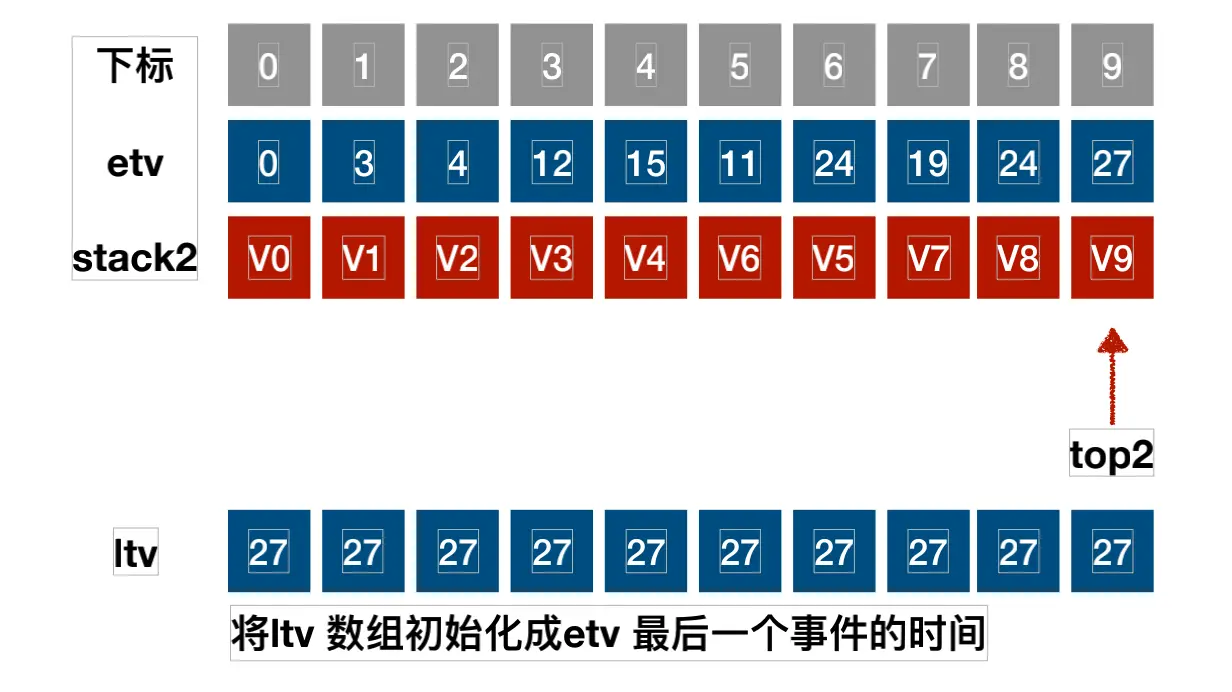

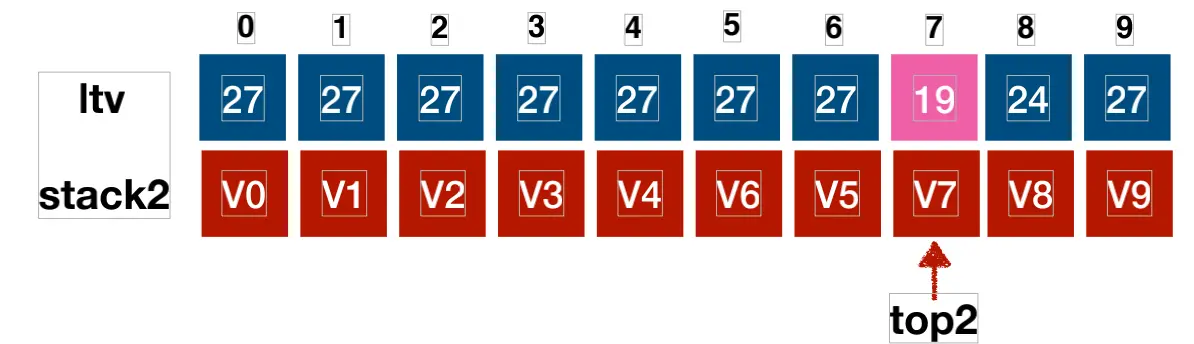

关键路径算法解析ltv数组求解
- 事件最晚发⽣时间ltv(latesttimeofvertex):即顶点Vk的最晚发⽣时间,也就是每个顶点对应的事件最晚需要开始的时间,超出此时间将会延误整个⼯期;

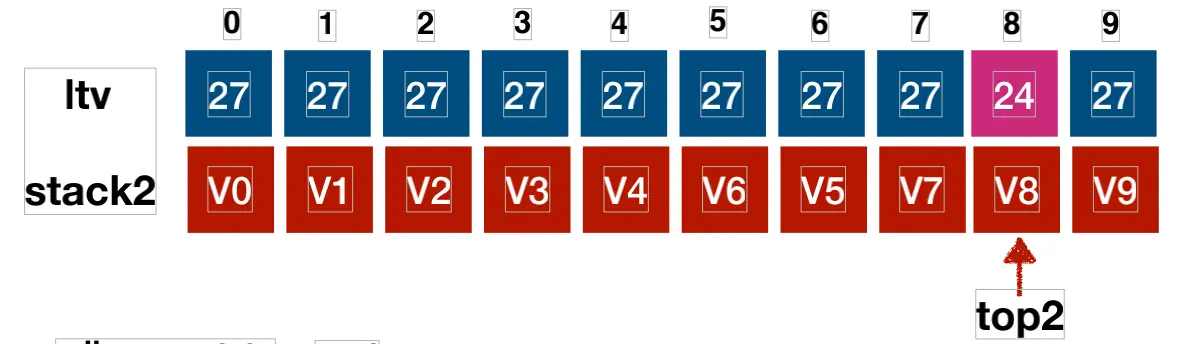

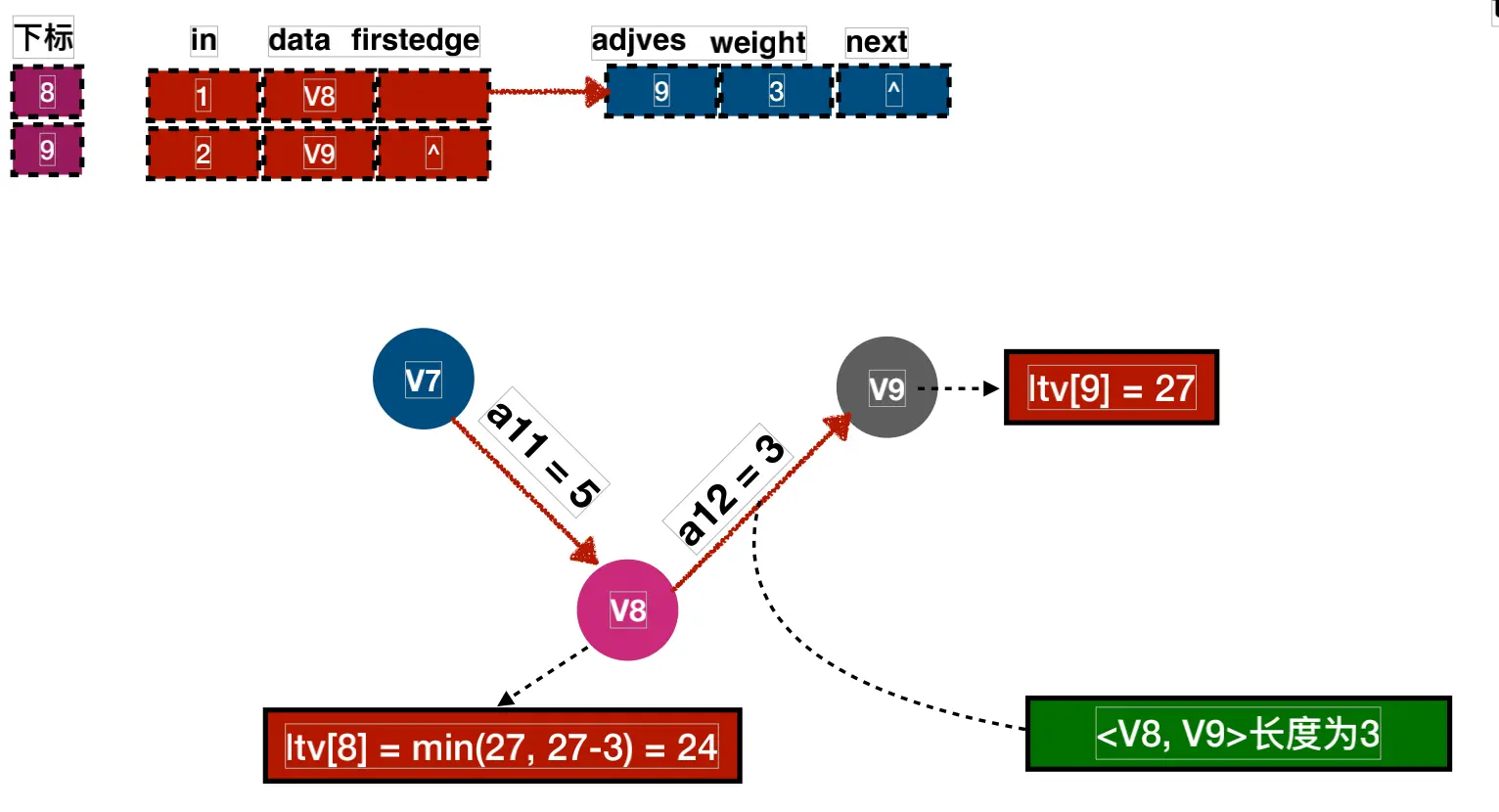

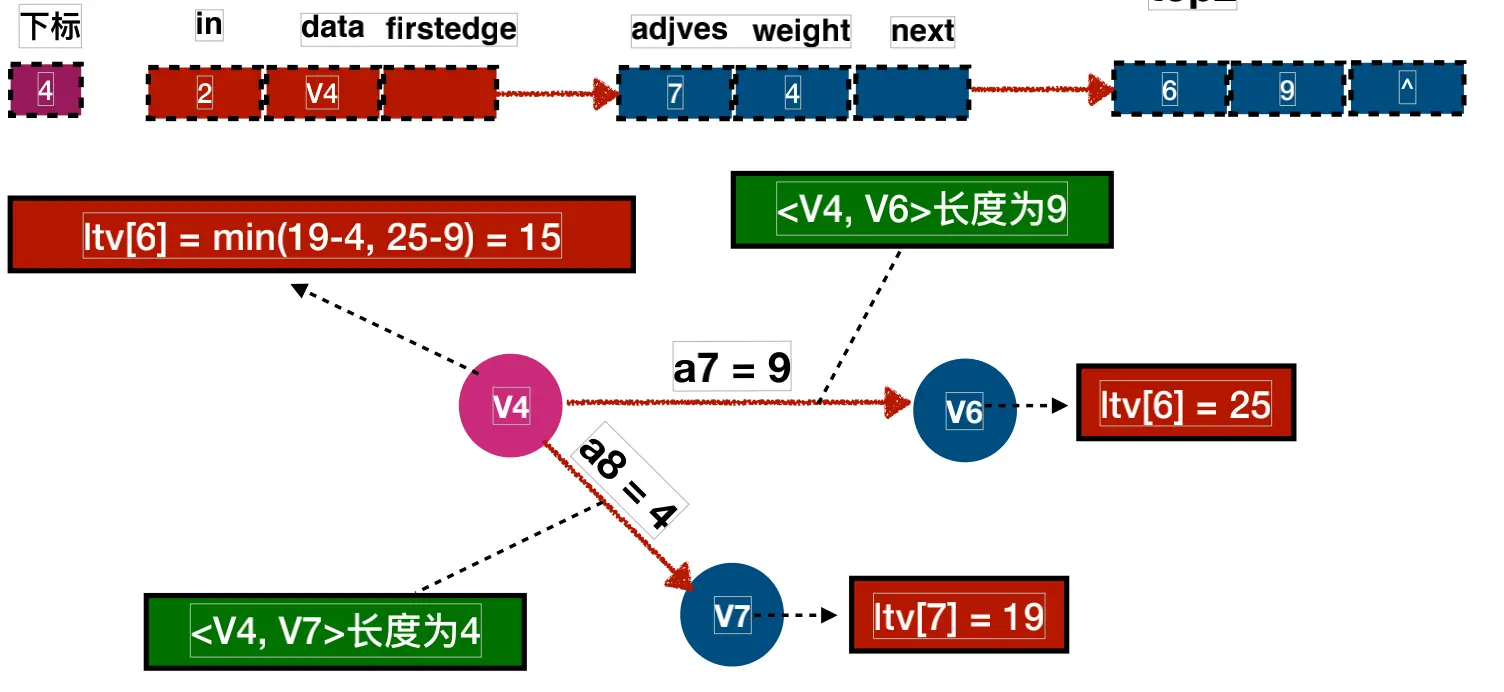

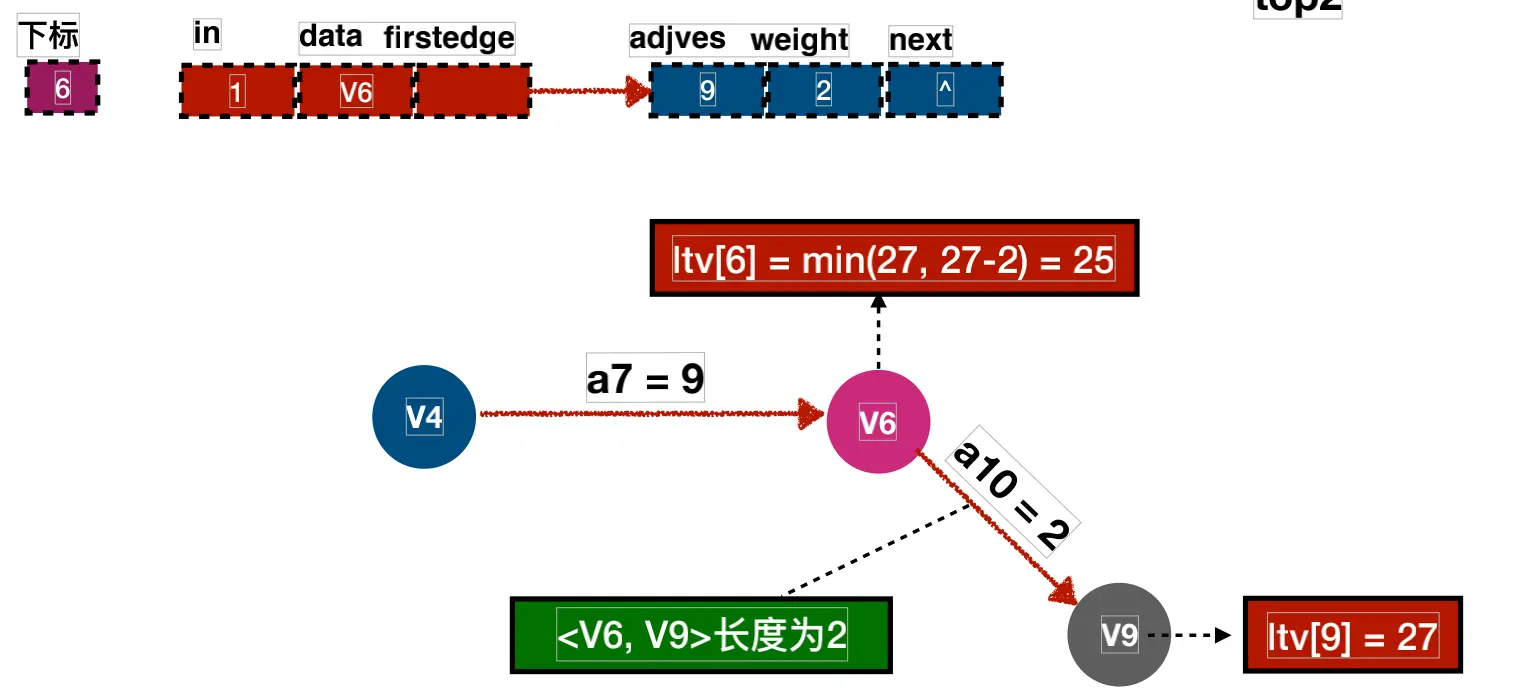

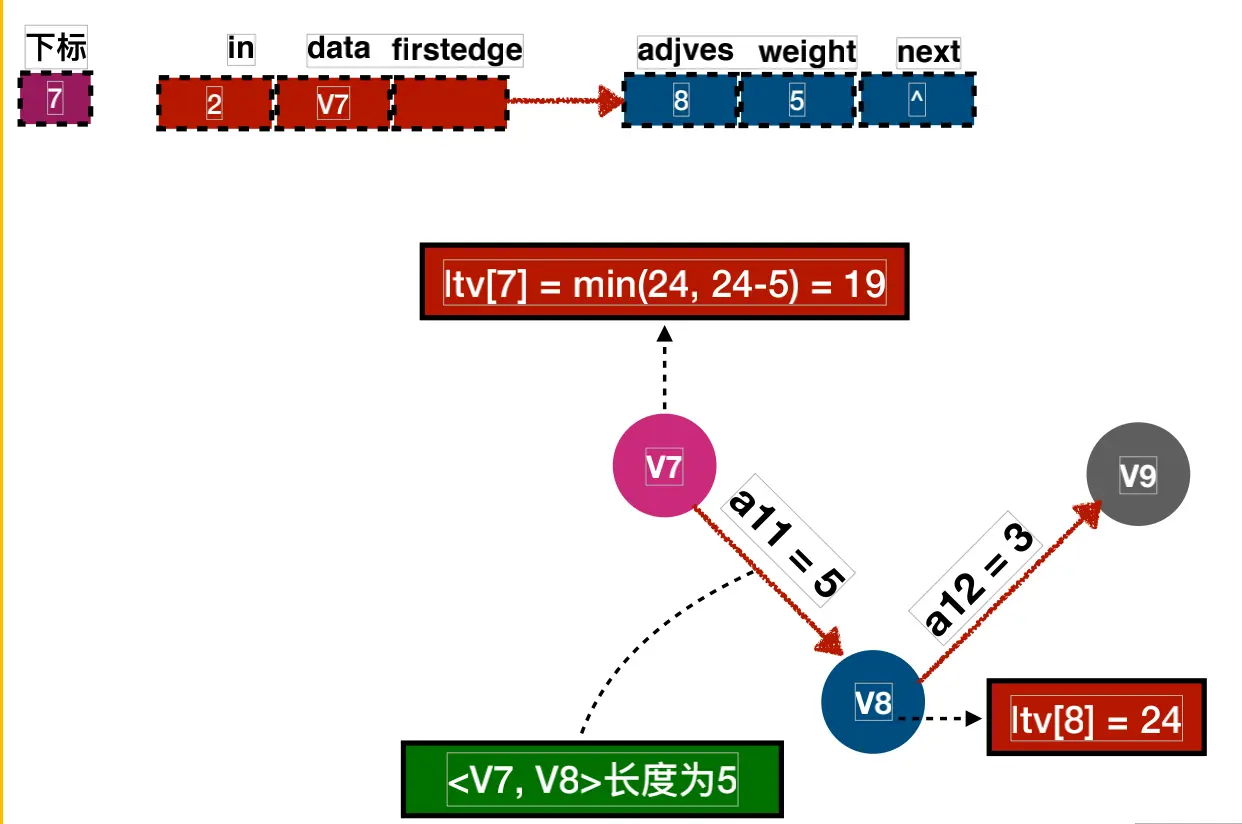

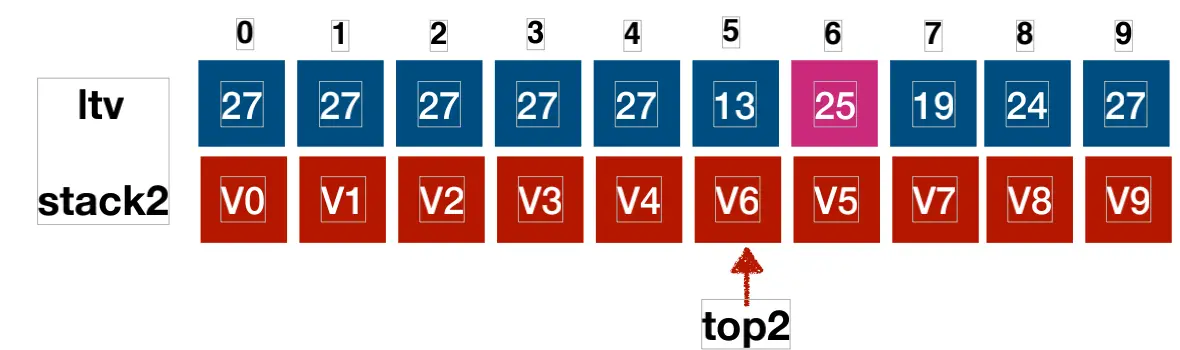

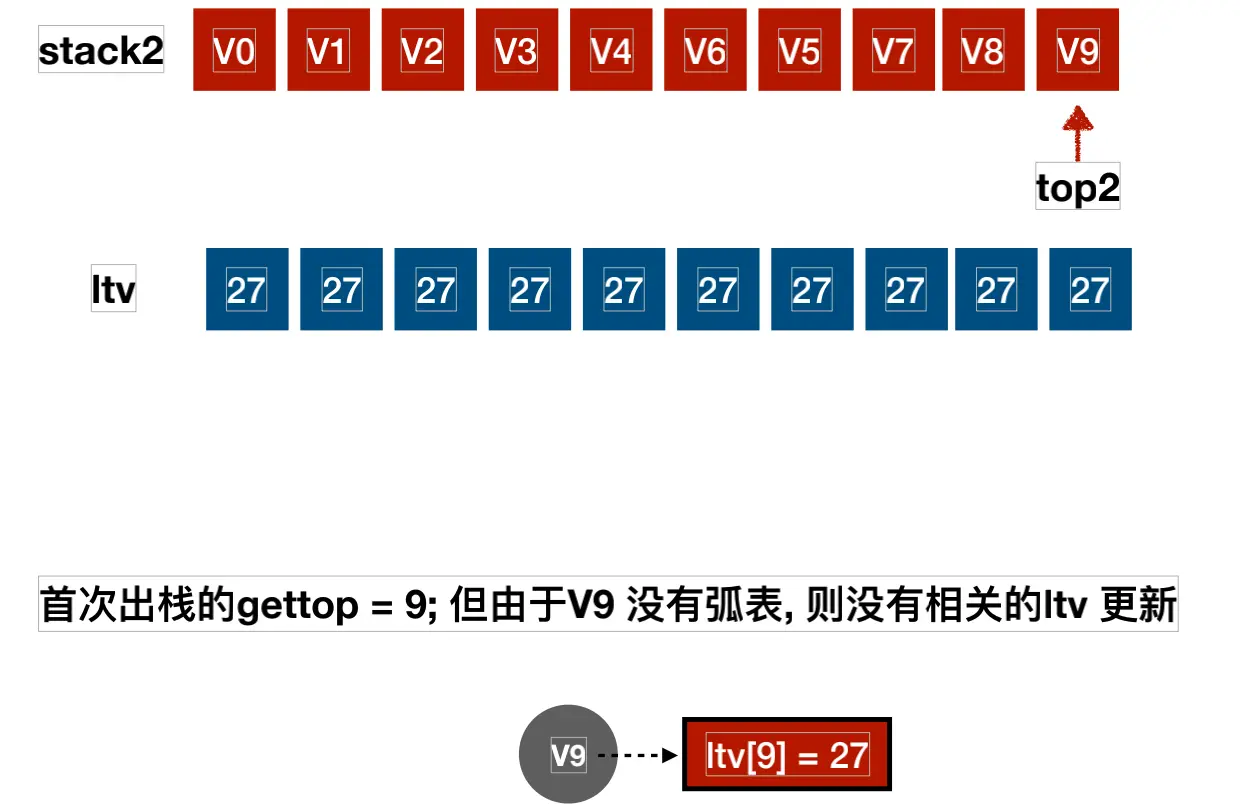

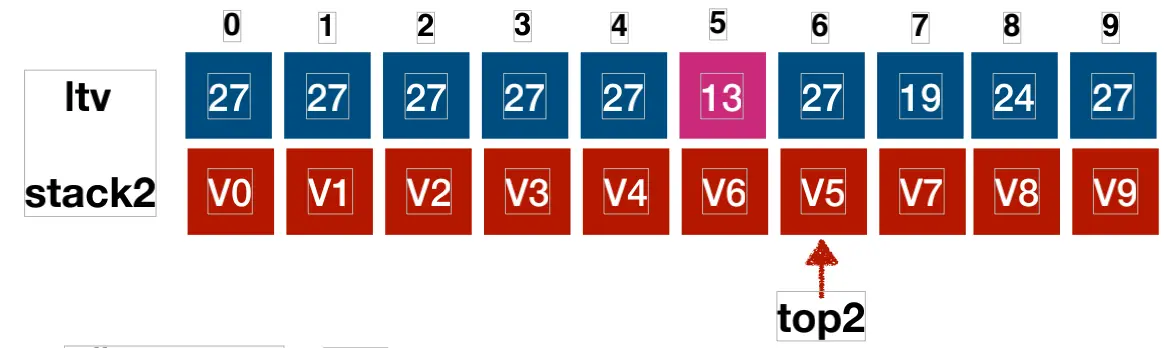

关键路径算法解析ltv数组计算执⾏分析①
关键路径算法解析②
关键路径算法解析③
关键路径算法解析④
关键路径算法解析⑤
关键路径算法解析⑥

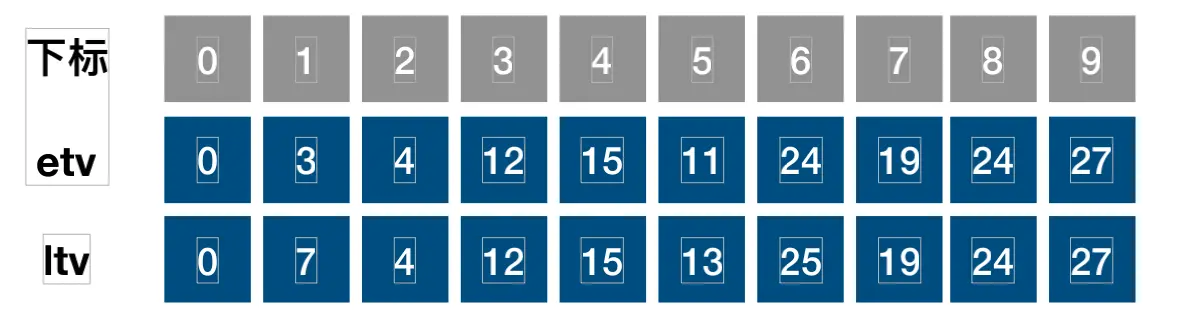

关键路径算法解析ltv数组求解最终结果

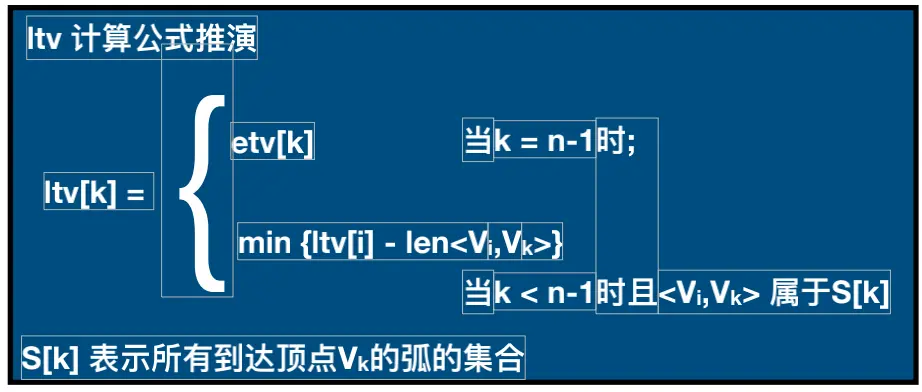

关键路径算法解析ltv公式推演
关键路径算法求取ete以及lte过程解析
- 活动的最早开⼯时间ete(earliesttimeofedge);即弧Ak的最早发⽣时间;
- 活动的最晚开⼯时间lte(latesttimeofedge);即弧Ak的最晚发⽣时间,也就是不推迟⼯期的最晚开⼯时间

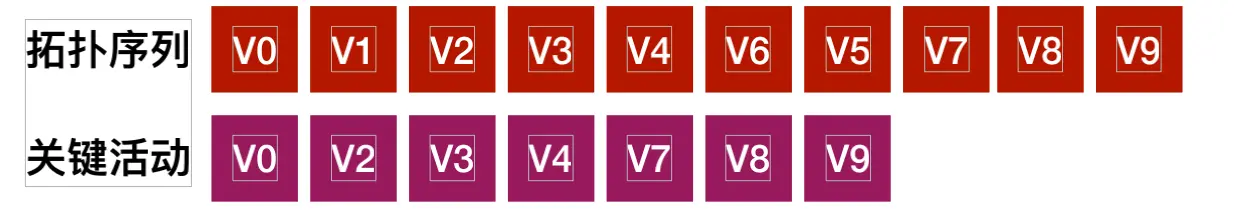

- 拓扑序列:指的是事件在执⾏的顺序
- 关键活动:指的是从开始到结束具有最⼤⻓度的路径叫关键路径,⽽关键路径上的的活动叫做关键活动

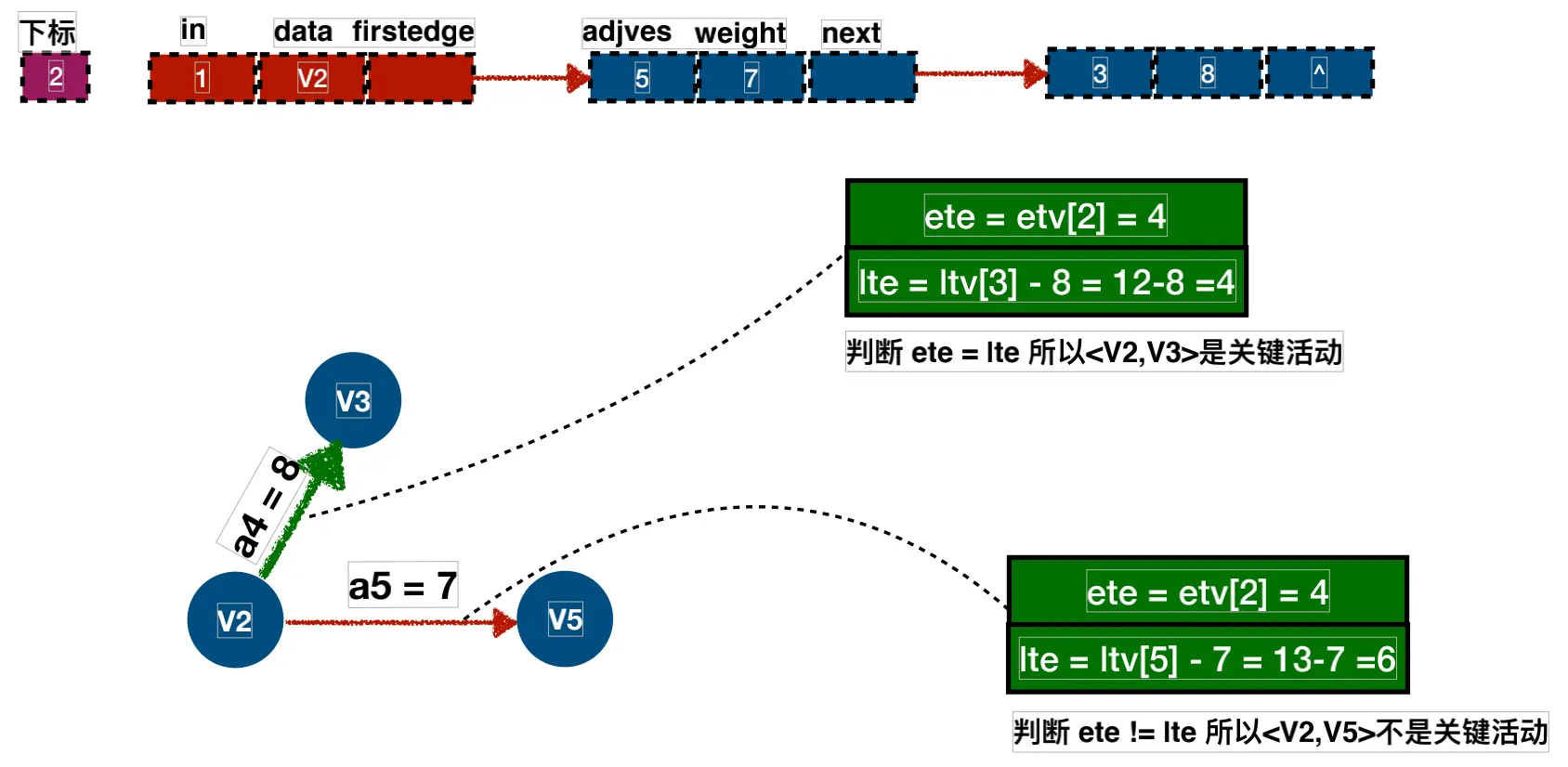

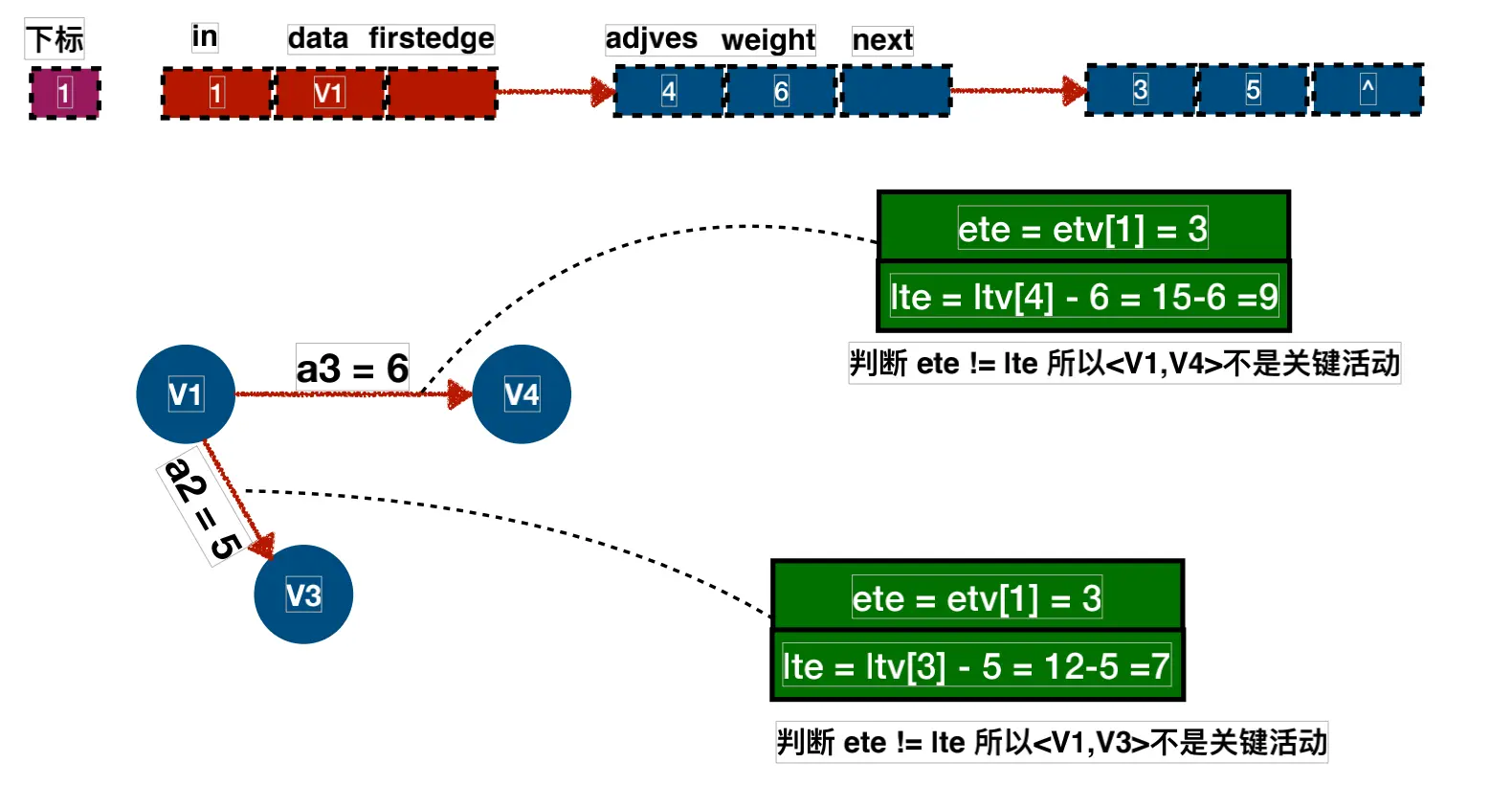

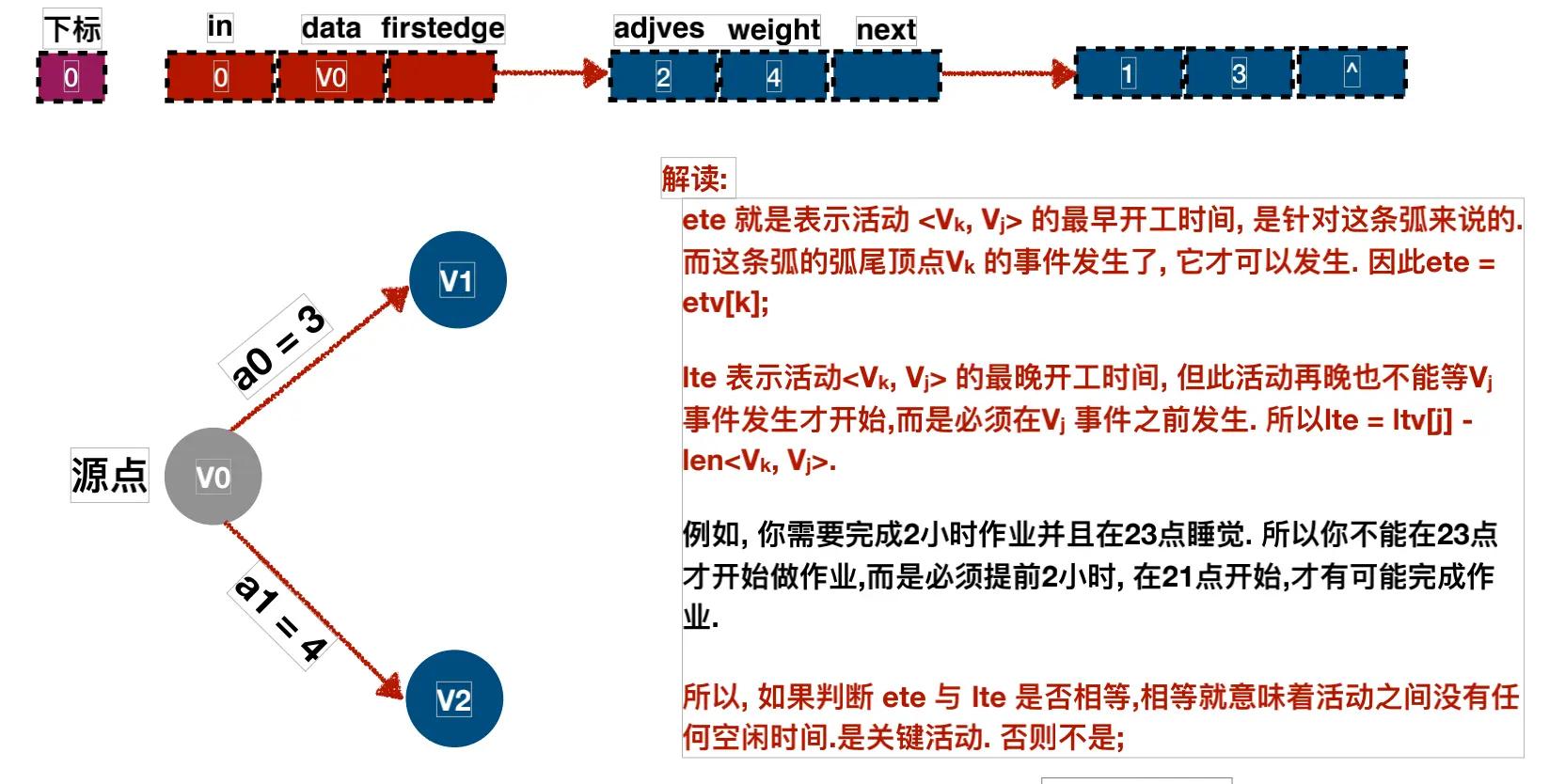

关键路径算法求取ete以及lte过程解析

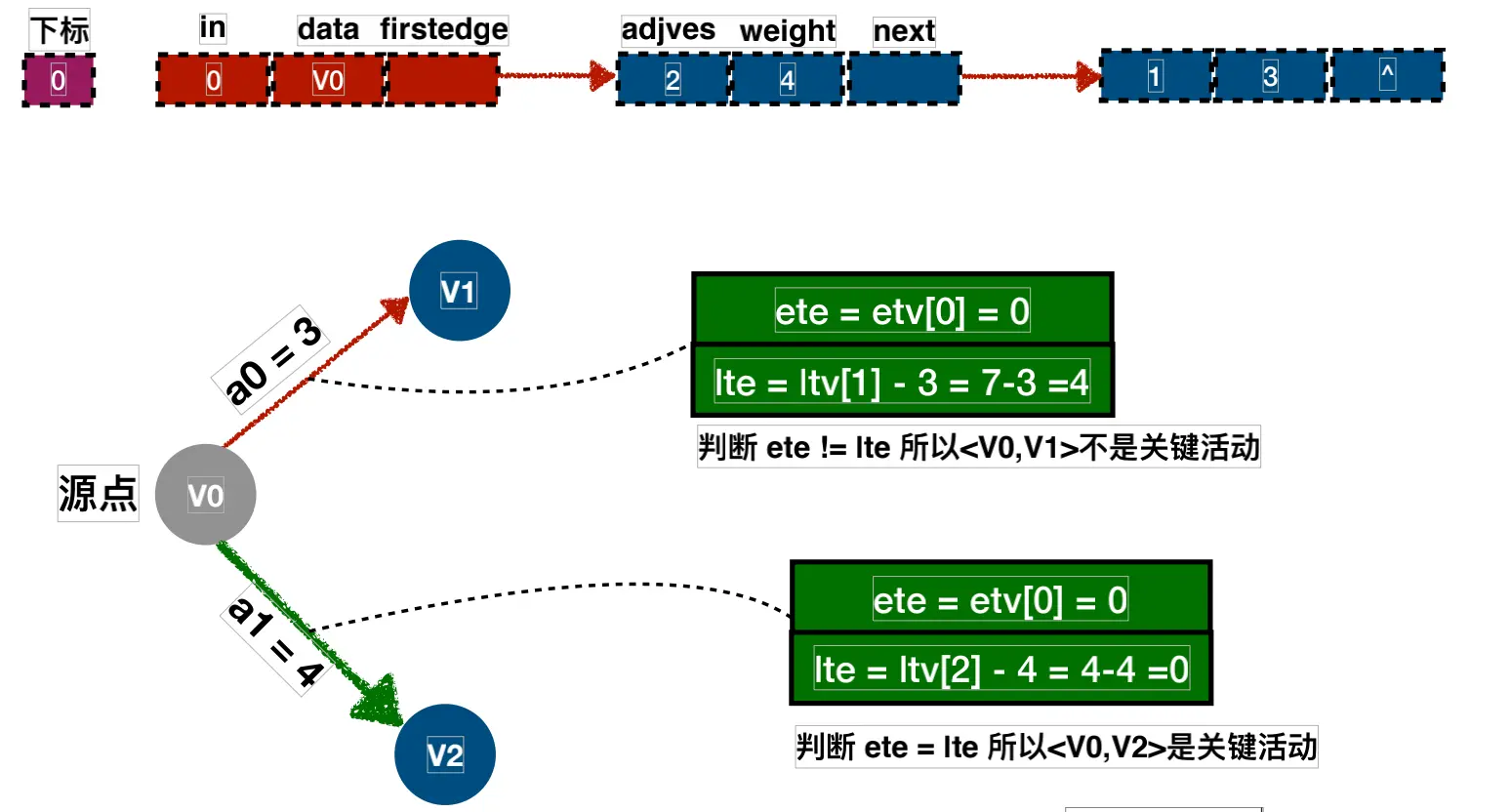

关键路径算法求取ete以及lte过程解析①
关键路径算法求取ete以及lte过程解析②
关键路径算法求取ete以及lte过程解析③
关键路径算法时间复杂度
- 拓扑排序的时间复杂度:O(n+e);
- 初始化ltv时间复杂度:O(n);
- 计算ltv的时间复杂度:O(n+e);
- 计算ete/lte时间复杂度:O(n+e);
- 所以最终求得关键路径的时间复杂度为:O(n+e)

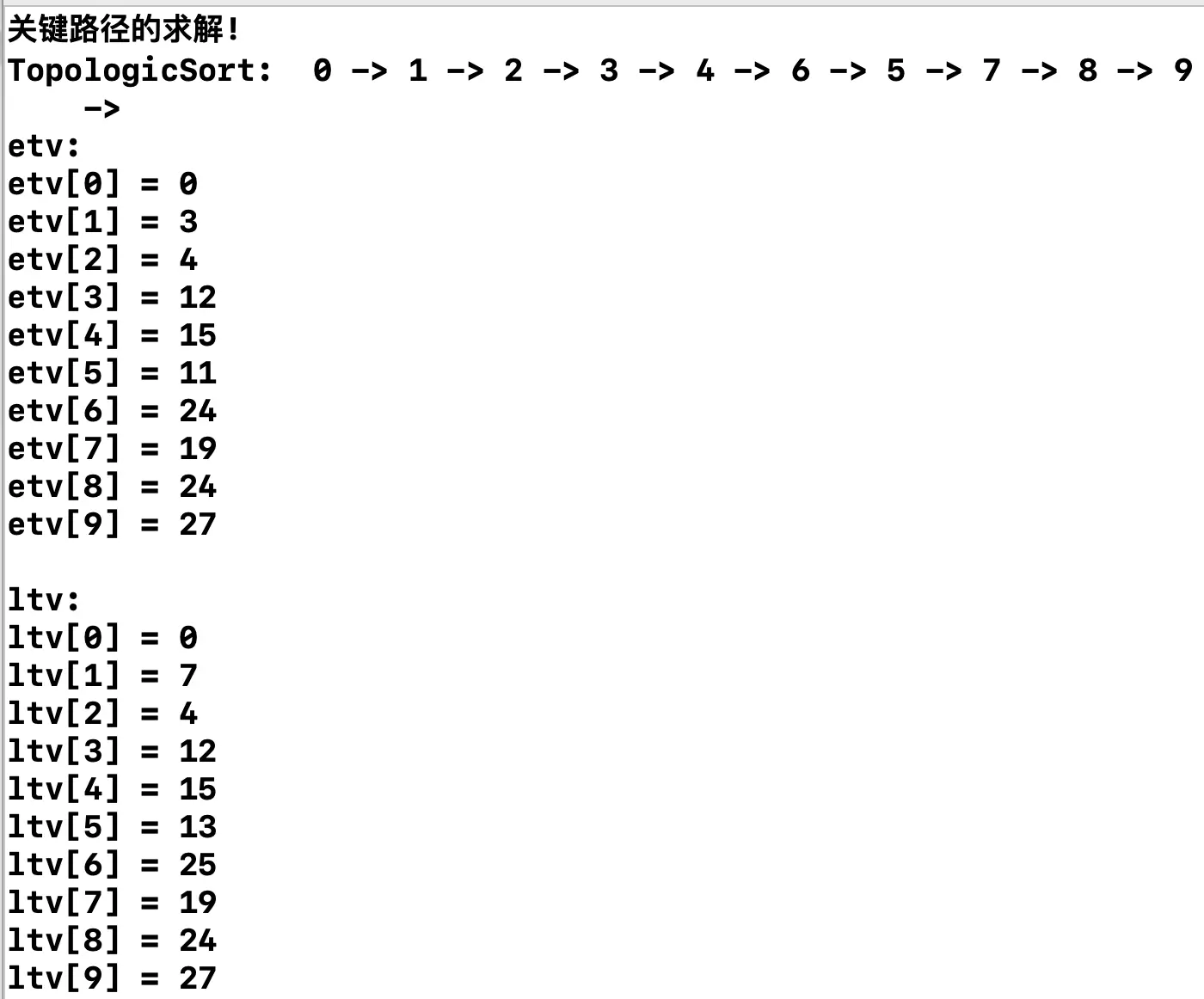

最后主要代码实现
#include "stdio.h"
#include "stdlib.h"
#include "math.h"
#include "time.h"
#define OK 1
#define ERROR 0
#define TRUE 1
#define FALSE 0
#define MAXEDGE 30
#define MAXVEX 30
#define INFINITYC 65535
typedef int Status; /* Status是函数的类型,其值是函数结果状态代码，如OK等 */
/* 邻接矩阵结构 */
typedef struct
{
int vexs[MAXVEX];
int arc[MAXVEX][MAXVEX];
int numVertexes, numEdges;
}MGraph;
/* 邻接表结构****************** */
//边表结点
typedef struct EdgeNode
{
//邻接点域，存储该顶点对应的下标
int adjvex;
//用于存储权值，对于非网图可以不需要
int weight;
//链域，指向下一个邻接点
struct EdgeNode *next;
}EdgeNode;
//顶点表结点
typedef struct VertexNode
{
//顶点入度
int in;
//顶点域，存储顶点信息
int data;
//边表头指针
EdgeNode *firstedge;
}VertexNode, AdjList[MAXVEX];
typedef struct
{
AdjList adjList;
//图中当前顶点数和边数
int numVertexes,numEdges;
}graphAdjList,*GraphAdjList;
/* **************************** */
/* 关于AOE网图的存储代码段-Begin */
//1.完成AOE网图关于邻接矩阵的存储
void CreateMGraph(MGraph *G)/* 构件图 */
{
int i, j;
/* printf("请输入边数和顶点数:"); */
G->numEdges=13;
G->numVertexes=10;
for (i = 0; i < G->numVertexes; i++)/* 初始化图 */
{
G->vexs[i]=i;
}
for (i = 0; i < G->numVertexes; i++)/* 初始化图 */
{
for ( j = 0; j < G->numVertexes; j++)
{
if (i==j)
G->arc[i][j]=0;
else
G->arc[i][j]=INFINITYC;
}
}
G->arc[0][1]=3;
G->arc[0][2]=4;
G->arc[1][3]=5;
G->arc[1][4]=6;
G->arc[2][3]=8;
G->arc[2][5]=7;
G->arc[3][4]=3;
G->arc[4][6]=9;
G->arc[4][7]=4;
G->arc[5][7]=6;
G->arc[6][9]=2;
G->arc[7][8]=5;
G->arc[8][9]=3;
}
//2.将邻近矩阵转化成邻接表
void CreateALGraph(MGraph G,GraphAdjList *GL){
int i,j;
EdgeNode *e;
*GL = (GraphAdjList)malloc(sizeof(graphAdjList));
(*GL)->numVertexes=G.numVertexes;
(*GL)->numEdges=G.numEdges;
//读入顶点信息，建立顶点表
for(i= 0;i <G.numVertexes;i++)
{
(*GL)->adjList[i].in=0;
(*GL)->adjList[i].data=G.vexs[i];
//将边表置为空表
(*GL)->adjList[i].firstedge=NULL;
}
//建立边表
for(i=0;i<G.numVertexes;i++)
{
for(j=0;j<G.numVertexes;j++)
{
if (G.arc[i][j]!=0 && G.arc[i][j]<INFINITYC)
{
e=(EdgeNode *)malloc(sizeof(EdgeNode));
//邻接序号为j
e->adjvex=j;
e->weight=G.arc[i][j];
//将当前顶点上的指向的结点指针赋值给e
e->next=(*GL)->adjList[i].firstedge;
//将当前顶点的指针指向e
(*GL)->adjList[i].firstedge=e;
(*GL)->adjList[j].in++;
}
}
}
}
/* 关于AOE网图的存储代码段-End! */
int *etv,*ltv; /* 事件最早发生时间和最迟发生时间数组，全局变量 */
int *stack2; /* 用于存储拓扑序列的栈 */
int top2; /* 用于stack2的指针*/
//拓扑排序
Status TopologicalSort(GraphAdjList GL){
//若GL无回路,则输出拓扑排序序列且返回状态OK, 否则返回状态ERROR;
EdgeNode *e;
int i,k,gettop;
//栈指针下标;
int top = 0;
//用于统计输出的顶点个数.作为拓扑排序是否存在回路的判断依据;
int count = 0;
//建栈,将入度in = 0的顶点入栈;
int *stack = (int *)malloc(GL->numVertexes * sizeof(int));
//遍历顶点表上入度in = 0 入栈
for (i = 0; i < GL->numVertexes;i++) {
//printf("%d %d\n",i,GL->adjList[i].in);
if ( 0 == GL->adjList[i].in ) {
stack[++top] = i;
}
}
//* stack2 的栈指针下标
top2 = 0;
//* 初始化拓扑序列栈
stack2 = (int *)malloc(sizeof(int) * GL->numVertexes);
//* 事件最早发生时间数组
etv = (int *)malloc(sizeof(GL->numVertexes * sizeof(int)));
//* 初始化etv 数组
for (i = 0 ; i < GL->numVertexes; i++) {
//初始化
etv[i] = 0;
}
printf("TopologicSort:\t");
while (top != 0) {
gettop = stack[top--];
printf("%d -> ", GL->adjList[gettop].data);
count++;
//将弹出的顶点序号压入拓扑排序的栈中;
stack2[++top2] = gettop;
//例如gettop为V0 ,那么与V0相连接的结点就有etv[1] = 3; etv[2] = 4;
//例如gettop为V1 ,那么与V1连接的结点就有etv[4]= 3+6=9; etv[3] = 8;
//例如gettop为V2 ,那么与V2连接的结点就有etv[5]= 4+7=11; etv[3] = 12;
//例如gettop为V3 ,那么与V3连接的结点就有etv[4]= 12+3=15;
for(e = GL->adjList[gettop].firstedge; e; e = e->next)
{
k = e->adjvex;
//将i顶点连接的邻接顶点入度减1,如果入度减一后为0,则入栈
if(!(--GL->adjList[k].in))
stack[++top] = k;
//求各顶点事件的最早发生的时间etv值
//printf("etv[gettop]+e->weight = %d\n",etv[gettop]+e->weight);
//printf("etv[%d] = %d\n",k,etv[k]);
if ((etv[gettop] + e->weight) > etv[k]) {
etv[k] = etv[gettop] + e->weight;
}
}
}
printf("\n");
//打印etv(事件最早发生时间数组)
// for (i = 0; i < GL->numVertexes; i++) {
// printf("etv[%d] = %d\n",i,etv[i]);
// }
// printf("\n");
if(count < GL->numVertexes)
return ERROR;
else
return OK;
return OK;
}
//求关键路径, GL为有向网,则输出G的各项关键活动;
void CriticalPath(GraphAdjList GL){
EdgeNode *e;
int i,gettop,k,j;
//声明活动最早发生时间和最迟发生时间变量;
int ete,lte;
//求得拓扑序列,计算etv数组以及stack2的值
TopologicalSort(GL);
//打印etv数组(事件最早发生时间)
printf("etv:\n");
for(i = 0; i < GL->numVertexes; i++)
printf("etv[%d] = %d \n",i,etv[i]);
printf("\n");
//事件最晚发生时间数组
ltv = (int *)malloc(sizeof(int) * GL->numVertexes);
//初始化ltv数组
for (i = 0; i < GL->numVertexes; i++) {
//初始化ltv数组. 赋值etv最后一个事件的值
ltv[i] = etv[GL->numVertexes-1];
//printf("ltv[%d] = %d\n",i,ltv[i]);
}
//计算ltv(事件最晚发生时间) 出栈求ltv
while (top2 != 0) {
//出栈(栈顶元素)
gettop = stack2[top2--];
//找到与栈顶元素连接的顶点; 例如V0是与V1和V2连接
for (e = GL->adjList[gettop].firstedge; e; e = e->next) {
//获取与gettop 相连接的顶点
k = e->adjvex;
//计算min(ltv[k]-e->weight,ltv[gettop])
if (ltv[k] - e->weight < ltv[gettop]) {
//更新ltv 数组
ltv[gettop] = ltv[k] - e->weight;
}
}
}
//打印ltv 数组
printf("ltv:\n");
for (i = 0 ; i < GL->numVertexes; i++) {
printf("ltv[%d] = %d \n",i,ltv[i]);
}
printf("\n");
//求解ete,lte 并且判断lte与ete 是否相等.相等则是关键活动;
//2层循环(遍历顶点表,边表)
for(j=0; j<GL->numVertexes;j++)
{
for (e = GL->adjList[j].firstedge; e; e = e->next) {
//获取与j连接的顶点;
k = e->adjvex;
//ete 就是表示活动 <Vk, Vj> 的最早开工时间, 是针对这条弧来说的.而这条弧的弧尾顶点Vk 的事件发生了, 它才可以发生. 因此ete = etv[k];
ete = etv[j];
//lte 表示活动<Vk, Vj> 的最晚开工时间, 但此活动再晚也不能等Vj 事件发生才开始,而是必须在Vj 事件之前发生. 所以lte = ltv[j] - len<Vk, Vj>.
lte = ltv[k]-e->weight;

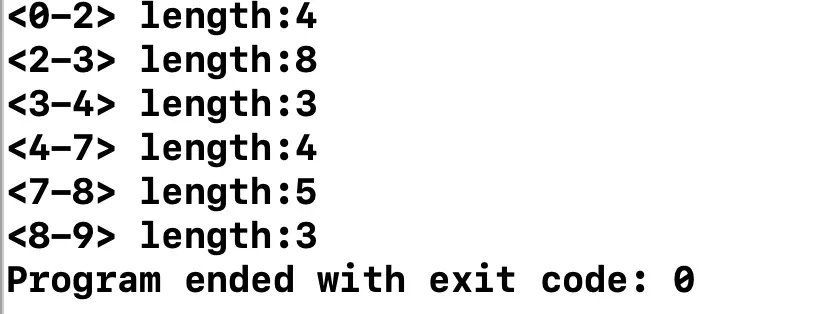

//如果ete == lte 则输出j,k以及权值;
if (ete == lte) {
printf("<%d-%d> length:%d\n",GL->adjList[j].data, GL->adjList[k].data, e->weight);
}
}
}
}
int main(int argc, const char * argv[]) {
printf("关键路径的求解!\n");
MGraph G;
GraphAdjList GL;
CreateMGraph(&G);
CreateALGraph(G,&GL);
//拓扑排序
//TopologicalSort(GL);
//关键路径
CriticalPath(GL);
return 0;
}
打印执行结果：
