2018年4月20日-22日，由 infoQ 主办的 Qcon 2018全球软件开发大会在北京如期举行。声网首席 iOS 研发工程师，iOS 端移动应用产品设计和技术架构负责人龚宇华，受邀分享了《基于 ARkit 和 ARcore，在实时视频通话中实现 AR 功能》，在演讲中剖析了 AR 与 VR 差异，ARKit 的工作原理，以及逐步讲解如何基于 ARKit 与声网Agora SDK 创建 AR 视频会议场景。
以下为演讲精华摘录：
首先，龚宇华简要分析了 AR 与 VR 的差别是什么，“VR 是将人置身于一个完全虚拟的场景中，它发展到极致就会像《黑客帝国》一样，你所看到的一切都是虚拟的；AR 则是在现实场景中增加虚拟元素，让两者结合，就像《钢铁侠》电影中的头盔一样，在可以查看周围环境的同时，显示虚拟元素”。不只是在电影中，现实中也有很多AR的应用案例，比如曾火爆一时的游戏 Pocketmon go。
ARKit 如何实现 AR 场景？
在演讲中，龚宇华为大家演示了如何实现一个 AR 视频会议场景，实现效果会与我们在电影《王牌特工》中所看到的场景类似（如下图），特工戴上眼镜之后，世界另一端的特工的虚拟形象就与他坐在同一张桌旁。

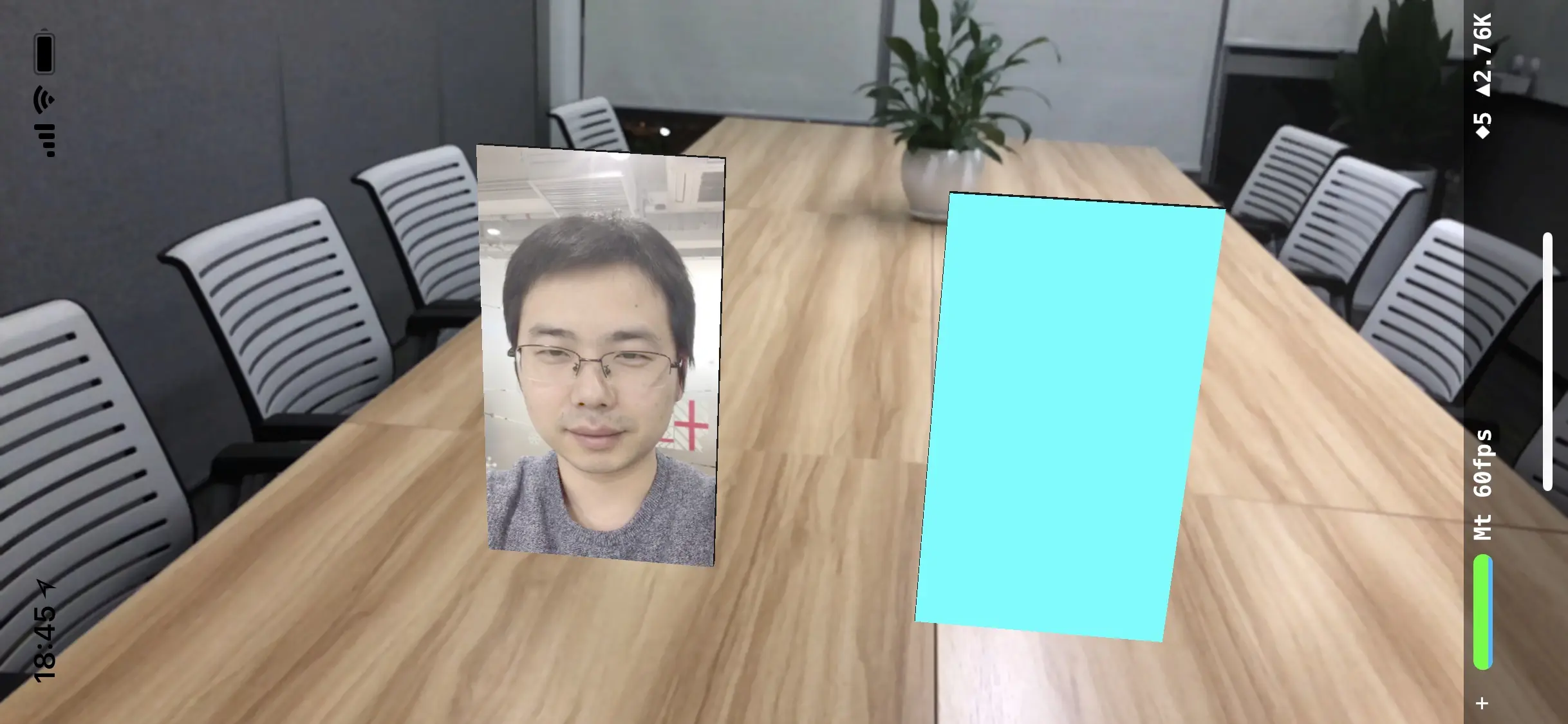

“就像我们说把大象放进冰箱里三步骤，我们要打开冰箱，把大象放进去，关上冰箱。那我们实现 AR 的虚拟会议室也是分三步骤，就是实现 AR、实现视频会议，然后把它两个结合起来。”龚宇华表示。最终我们会实现下图中的Demo效果。
目前，苹果和 Google 分别推出了 ARKit 和 ARCore，为我们在移动端实现 AR 场景降低了门槛。实现AR的原理是怎样的呢？我们以 ARKit为例，来看下它是如何工作的。如刚刚所说，AR 就是在实际环境中植入虚拟元素，那么首先要识别出周围环境，也就是通过 iPhone 的摄像头来实现。在手机加速计、陀螺仪的帮助下，ARKit 可以识别3D 的环境并判断手机在环境中的姿态。
通过以上实现过程，我们很容易理解 ARKit 的限制，比如：
-
光线差：没有足够的光或光线过强的镜面反光。尝试避免这些光线差的环境。
-
缺少纹理：如果摄像头指向一面白墙，那也没法获得特征，ARKit 也去无法找到并追踪用户。尝试避免看向纯色、反光表面等地方。
-
快速移动：通常情况下检测和估算 3D 姿态只会借助图片，如果摄像头移动太快图片就会糊，从而导致追踪失败。但 ARKit 会利用视觉惯性里程计，综合图片信息和设备运动传感器来估计用户转向的位置。因此 ARKit 在追踪方面非常强大。
在完成环境识别之后，还需要渲染，通常我们会想到使用 OpenGL 或 Metal 渲染，但是它们的开发成本比较高，所以苹果想了一办法，就是通过 SceneKit 进行渲染。
我们可以通过以下几行代码实现 AR，也就是“将大象关进冰箱”的第一步。
@IBOutlet weak var sceneView: ARSCNView!
override func viewDidAppear(_ animated: Bool) {
super.viewDidAppear(animated)
guard ARWorldTrackingConfiguration.isSupported else {
return
}
let configuration = ARWorldTrackingConfiguration()
configuration.planeDetection = .horizontal
sceneView.session.run(configuration)
}
实现视频通话功能
我们可以通过声网Agora SDK 来快速实现视频通话。在这样的视频通话场景中，声网Agora SDK 具备几个优势：
低延时：声网SDK 实时通讯网络，可实现全球百毫秒级音视频通话；
快速集成：开发者最快可在30分钟内完成集成；
全球化部署：支持全球200多个国家与地区。
在下载最新版声网Agora SDK 后，将其添加到我们的 AR Demo 中。通过以下代码，可以基于 Agora 实现视频会议。
// 初始化引擎
let agoraKit = AgoraRtcEngineKit.sharedEngine(withAppId: myAppId,
delegate: self)
// 设置为发送端
agoraKit.setChannelProfile(.liveBroadcasting)
agoraKit.setClientRole(.broadcaster)
agoraKit.enableVideo()
// 加入会议
agoraKit.joinChannel(byToken: nil,
channelId: “QCon2018”,
info: nil,
uid: 0,
joinSuccess: nil)
将视频通话融入AR场景

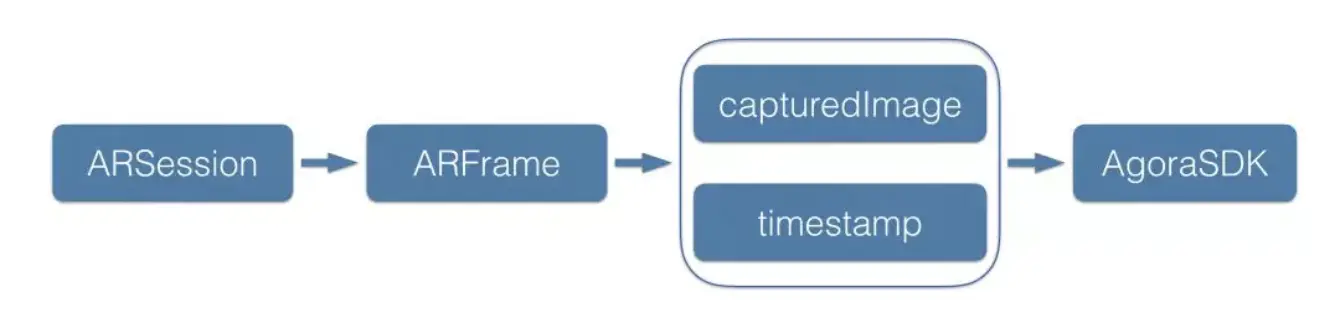

在完成视频会议的搭建之后，我们还需要传输本地视频与音频。
let videoSource = ARVideoSource()
agoraKit.setVideoSource(videoSource)
func session(_ session: ARSession, didUpdate frame: ARFrame) {
videoSource.sendBuffer(frame.capturedImage, timestamp: frame.timestamp)
}

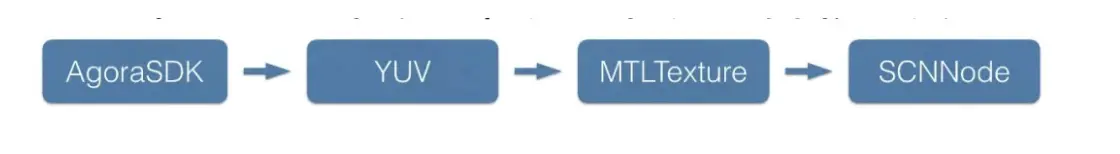

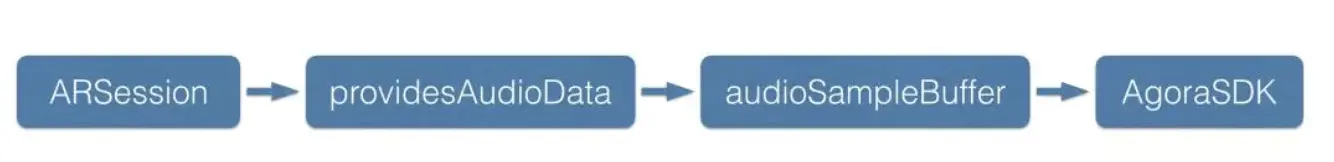

1agoraKit.enableExternalAudioSource(withSampleRate: 44100, channelsPerFrame: 1) 1func session(_ session: ARSession, didOutputAudioSampleBuffer audioSampleBuffer: CMSampleBuffer) { 2 agoraKit.pushExternalAudioFrameSampleBuffer(audioSampleBuffer) 3} 最后，当我们通过SDK获得了其它用户发来的音视频数据后，我们还需要将其渲染到AR环境中，实现方式如下。
class ARVideoRenderer : NSObject, AgoraVideoSinkProtocol {
var renderNode: SCNNode!
func bufferType() -> AgoraVideoBufferType { return .rawData }
func pixelFormat() -> AgoraVideoPixelFormat { return .I420 }
func renderRawData(_ rawData: UnsafeMutableRawPointer,
size: CGSize,
rotation: AgoraVideoRotation) {
let rgbTexture = createTexture(widthYUV: rawData, size: size, rotation: rotation)
renderNode.geometry?.firstMaterial?.diffuse.contents = rgbTexture
}
func shouldInitialize() -> Bool { return setupMetal() }
func shouldStart() { }
func shouldStop() { }
func shouldDispose() { }
}
我们曾在之前《基于ARKit与Agora SDK实现AR视频会议》文章中分享了详细的实现步骤，大家也可以访问声网Agora的Githu查看源码。
欢迎访问 RTC 开发者社区，与更多开发者交流经验，参与更多技术活动。
