AR实践:基于ARKit实现电影中的全息视频会议

Agora.io

作者简介:龚宇华,声网Agora.io 首席iOS研发工程师,负责iOS端移动应用产品设计和技术架构。

去年中旬,苹果在 WWDC2017 推出了 ARKit。通过它,开发者可以更加快速地在 iOS 平台开发 AR 应用,利用镜头将虚拟照进现实。最近苹果还增强了 iOS 系统对 ARKit的支持,并将加大对 AR 应用的推广力度。

在本篇中,我们将会把 ARKit 融入视频会议场景中。本文将会介绍视频中两种场景的实现:

  • 将 ARKit 融入直播中

  • 将直播连麦的对方画面渲染到 AR 场景中

我们将一起在直播场景中利用 ARKit 实现平面检测,还将应用到 Agora SDK 2.1 的新功能“自定义视频源与渲染器”。如果你在此之前还未了解过 ARKit 的基本类及其原理,可以先阅读《上篇:ARKit 基础知识》。

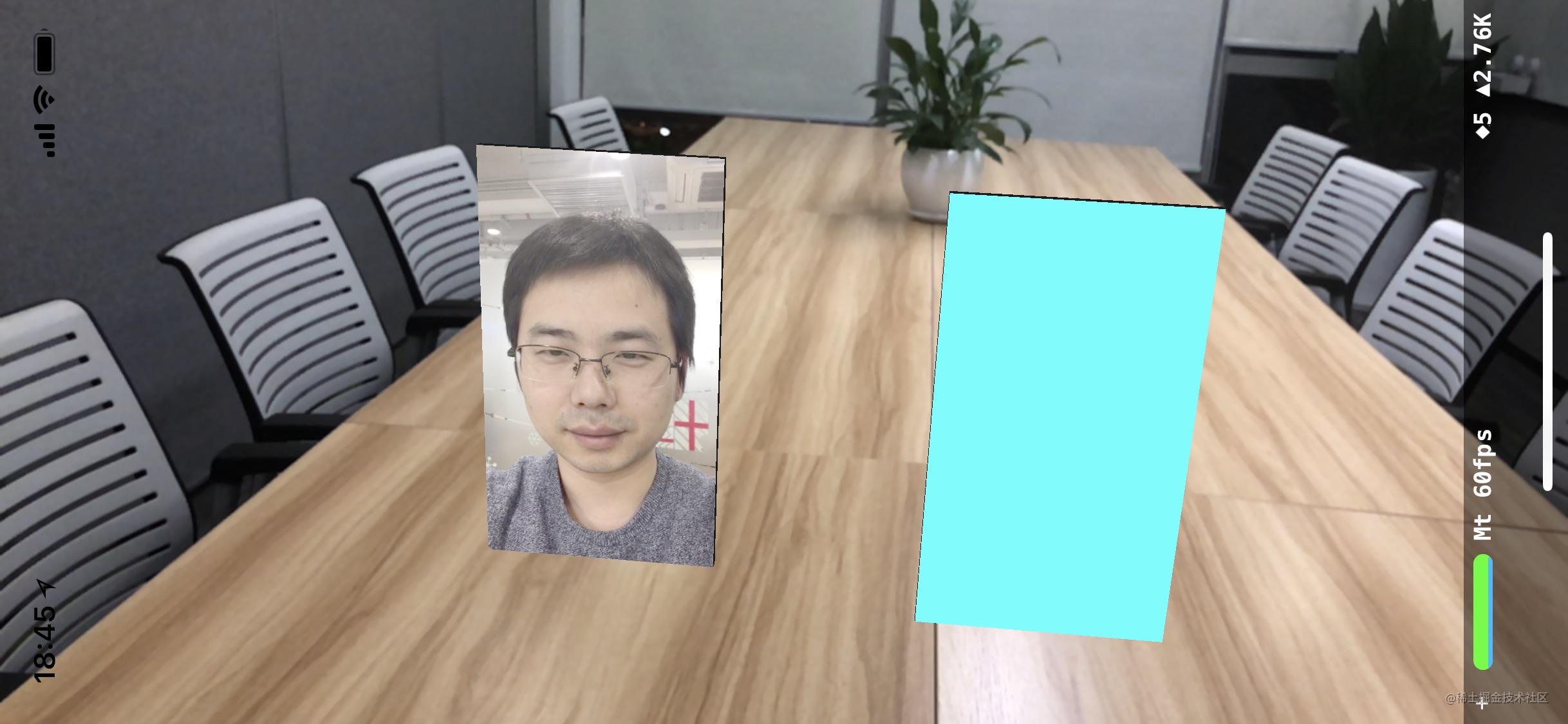

不多说,先上效果图。尽管距离电影中看到的全息视频会议效果还有距离,但大家可以试着对后期效果优化无限接近电影场景(文末有源码)。我们在这里仅分享利用 AR 在视频会议中的实现技巧。

准备工作1:基础的AR功能

我们首先使用ARKit创建一个简单的识别平面的应用做为开发基础。

在Xcode中使用 Augmented Reality App 模版创建一个新项目,其中 Content Technology 选择 SceneKit.

启动平面检测

在 ViewController 中设置 ARConfiguration 为平面检测。

override func viewDidLoad() {
	super.viewDidLoad()

	sceneView.delegate = self
	sceneView.session.delegate = self

	sceneView.showsStatistics = true
}

override func viewWillAppear(_ animated: Bool) {
	super.viewWillAppear(animated)

	let configuration = ARWorldTrackingConfiguration()
	configuration.planeDetection = .horizontal
	sceneView.session.run(configuration)
}
复制代码

显示识别出的平面

实现 ARSCNViewDelegate 的回调方法 renderer:didAddNode:forAnchor: ,在识别出的平面上添加一个红色的面。

func renderer(_ renderer: SCNSceneRenderer, didAdd node: SCNNode, for anchor: ARAnchor) {
	guard let planeAnchor = anchor as? ARPlaneAnchor else {
	    return
	}

	// 创建红色平面模型
	let plane = SCNBox(width: CGFloat(planeAnchor.extent.x),
	                   height: CGFloat(planeAnchor.extent.y),
	                   length: CGFloat(planeAnchor.extent.z),
	                   chamferRadius: 0)
	plane.firstMaterial?.diffuse.contents = UIColor.red

	// 用模型生成 Node 对象并添加到识别出的平面上
	let planeNode = SCNNode(geometry: plane)
	node.addChildNode(planeNode)

	// 渐隐消失
	planeNode.runAction(SCNAction.fadeOut(duration: 1))
}
复制代码

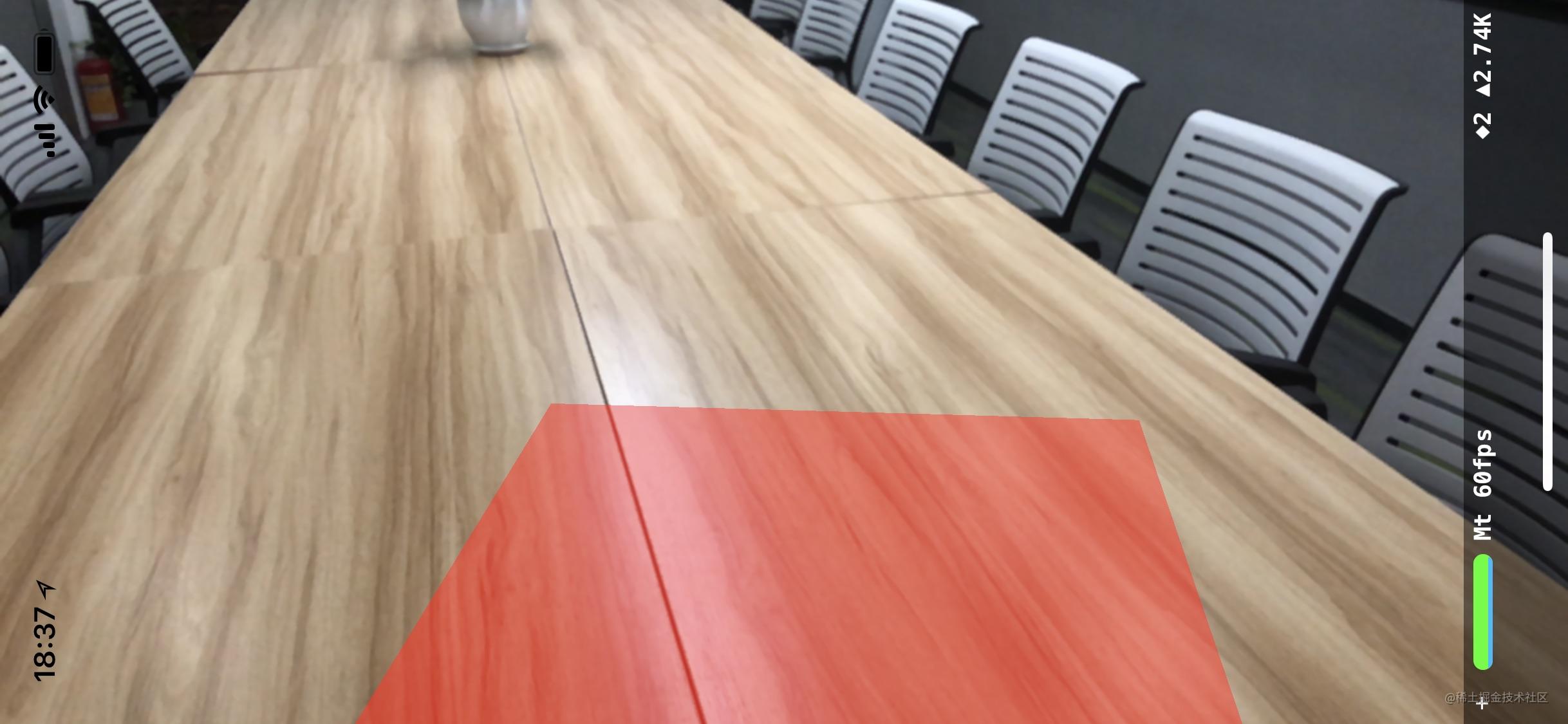

这样就完成了一个最简单的AR应用,当识别出环境中的平面时,会在上面添加一个红色的矩形,并渐隐消失。

准备工作2:基础的直播功能

接下来我们需要使用 Agora SDK 在应用中添加直播功能。

首先在官网下载最新的 SDK 包并添加到我们的 Demo 中。接着在 ViewController 中添加 AgoraRtcEngineKit 的实例,并且进行直播相关的设置。

let agoraKit: AgoraRtcEngineKit = {
	let engine = AgoraRtcEngineKit.sharedEngine(withAppId: <#Your AppId#>, delegate: nil)
	engine.setChannelProfile(.liveBroadcasting)
	engine.setClientRole(.broadcaster)
	engine.enableVideo()
	return engine
}()
复制代码

最后在 viewDidLoad 方法中加入频道。

agoraKit.delegate = self
agoraKit.joinChannel(byToken: nil, channelId: "agoraar", info: nil, uid: 0, joinSuccess: nil)
复制代码

至此,所有的准备工作都已经完成,我们有了一个可以识别平面的AR应用,同时又可以进行音视频通话,接下来要做的就是把这两个功能结合起来。

将 ARKit 的画面直播出去

因为 ARKit 已经占用了设备摄像头,我们无法自己启动 AVCaptureSession 进行采集。幸好 ARFramecapturedImage 接口提供了摄像头采集到的数据可以供我们直接使用。

添加自定义视频源

为了发送视频数据,我们需要构造一个实现了 AgoraVideoSourceProtocol 协议的类 ARVideoSource 。其中 bufferType 返回 AgoraVideoBufferTypePixelBuffer 类型。

class ARVideoSource: NSObject, AgoraVideoSourceProtocol {
	var consumer: AgoraVideoFrameConsumer?

	func shouldInitialize() -> Bool { return true }

	func shouldStart() { }

	func shouldStop() { }

	func shouldDispose() { }

	func bufferType() -> AgoraVideoBufferType {
	    return .pixelBuffer
	}
}
复制代码

给这个 ARVideoSource 类添加一个发送视频帧的方法:

func sendBuffer(_ buffer: CVPixelBuffer, timestamp: TimeInterval) {
	let time = CMTime(seconds: timestamp, preferredTimescale: 10000)
	consumer?.consumePixelBuffer(buffer, withTimestamp: time, rotation: .rotationNone)
}
复制代码

接着在 ViewController 中实例化一个 ARVideoSource, 并在 viewDidLoad 中通过 setVideoSource 接口设置给 Agora SDK

let videoSource = ARVideoSource()

override func viewDidLoad() {
	……
	agoraKit.setVideoSource(videoSource)
	……
}
复制代码

这样在我们需要的时候,只要调用 videoSource 的 sendBuffer:timestamp: 方法,就可以把视频帧传给 Agora SDK 了。

发送摄像头数据

我们可以通过 ARSession 的回调拿到每一帧 ARFrame ,从中读出摄像头的数据,并使用 videoSource 发送出去。

viewDidLoad 中设置 ARSession 的回调

sceneView.session.delegate = self
复制代码

实现 ARSessionDelegate 回调,读取每一帧的摄像头数据,并传给 Agora SDK 。

extension ViewController: ARSessionDelegate {
	func session(_ session: ARSession, didUpdate frame: ARFrame) {
	    videoSource.sendBuffer(frame.capturedImage, timestamp: frame.timestamp)
	}
}
复制代码

发送 ARSCNView 数据

ARFramecapturedImage 是摄像头采集到的原始数据,如果我们想发送的是已经添加好虚拟物体的画面,那就只能自己获取 ARSCNView 的数据了。这里提供一种简单的思路:设定一个定时器,定时去将 SCNView 转为 UIImage,接着转换为CVPixelBuffer,然后提供给 videoSource。下面只提供了示例逻辑代码。

func startCaptureView() {
    // 0.1秒间隔的定时器
    timer.schedule(deadline: .now(), repeating: .milliseconds(100))

    timer.setEventHandler { [unowned self] in
        // 将 sceneView 数据变成 UIImage
        let sceneImage: UIImage = self.image(ofView: self.sceneView)

        // 转化为 CVPixelBuffer 后提供给 Agora SDK
        self.videoSourceQueue.async { [unowned self] in
            let buffer: CVPixelBuffer = self.pixelBuffer(ofImage: sceneImage)
            self.videoSource.sendBuffer(buffer, timestamp: Double(mach_absolute_time()))
        }
    }

    timer.resume()
}
复制代码

将直播连麦的对方画面渲染到 AR 场景中

我们可以先在 AR 场景中添加一个 SCNNode, 接着通过 Metal 把连麦对方的视频数据渲染到 SCNNode 上。这样即可实现在 AR 环境中显示连麦端的画面。

添加虚拟显示屏

首先我们需要创建用来渲染远端视频的虚拟显示屏,并通过用户的点击添加到 AR 场景中。

在 Storyboard 中给 ARSCNView 添加一个 UITapGestureRecognizer,当用户点击屏幕后,通过 ARSCNViewhitTest 方法得到在平面上的位置,并把一个虚拟显示屏放在点击的位置上。

@IBAction func doSceneViewTapped(_ recognizer: UITapGestureRecognizer) {
	let location = recognizer.location(in: sceneView)

	guard let result = sceneView.hitTest(location, types: .existingPlane).first else {
		return
	}

	let scene = SCNScene(named: "art.scnassets/displayer.scn")!
	let rootNode = scene.rootNode
	rootNode.simdTransform = result.worldTransform
	sceneView.scene.rootNode.addChildNode(rootNode)

	let displayer = rootNode.childNode(withName: "displayer", recursively: false)!
	let screen = displayer.childNode(withName: "screen", recursively: false)!

	unusedScreenNodes.append(screen)
}
复制代码

用户通过点击可以添加多个显示屏,并被存在 unusedScreenNodes 数组中待用。

添加自定义视频渲染器

为了从 Agora SDK 获取到远端的视频数据,我们需要构造一个实现了 AgoraVideoSinkProtocol 协议的类型 ARVideoRenderer

class ARVideoRenderer: NSObject {
	var renderNode: SCNNode?
}

extension ARVideoRenderer: AgoraVideoSinkProtocol {
	func shouldInitialize() -> Bool { return true }

	func shouldStart() { }

	func shouldStop() { }

	func shouldDispose() { }

	func bufferType() -> AgoraVideoBufferType {
	    return .rawData
	}

	func pixelFormat() -> AgoraVideoPixelFormat {
		return .I420
	}

	func renderRawData(_ rawData: UnsafeMutableRawPointer, size: CGSize, rotation: AgoraVideoRotation) {
		……
	}
}
复制代码

通过 renderRawData:size:rotation: 方法可以拿到远端的视频数据,然后就可以使用 Metal 渲染到 SCNNode 上。具体的 Metal 渲染代码可以参考文末的完整版 Demo.

将自定义渲染器设置给 Agora SDK

通过实现 AgoraRtcEngineDelegate 协议的 rtcEngine:didJoinedOfUid:elapsed: 回调,可以得到连麦者加入频道的事件。在回调中创建 ARVideoRenderer 的实例,把前面用户通过点击屏幕创建的虚拟显示屏 Node 设置给 ARVideoRenderer,最后通过 setRemoteVideoRenderer:forUserId: 接口把自定义渲染器设置给 Agora SDK。

func rtcEngine(_ engine: AgoraRtcEngineKit, didJoinedOfUid uid: UInt, elapsed: Int) {
	guard !unusedScreenNodes.isEmpty else {
	    return
	}

	let screenNode = unusedScreenNodes.removeFirst()
	let renderer = ARVideoRenderer()
	renderer.renderNode = screenNode

	agoraKit.setRemoteVideoRenderer(renderer, forUserId: uid)
}
复制代码

这样当连麦端加入频道后,就会在虚拟显示屏上显示对方的视频,得到一个虚拟会议室的效果,正如我们在文章开头所看到的。

总结

用最新 2.1 版 Agora SDK 的自定义视频源和自定义视频渲染器接口,可以轻松地把 AR 和直播场景结合起来。Demo 基于 Agora SDK 以及 SD-RTN™ 运行,可以支持17人的同时视频连麦。可以预见,AR 技术会为实时视频连麦带来全新的体验。

完整 Demo 请见 Github

如遇到开发问题,欢迎访问声网 Agora问答版块,发帖与我们的工程师交流。
