如上一篇文章所见 Standard MBean 在 Tomcat 源码中的例子并不多，在 jconsole 中所看到的大量 MBean（如 Catalina 下的 Connector、Engine、Server、Service 等），实际上是动态 MBean（Dynamic MBean）。本文主要讲述 Tomcat 7 中如何通过动态 MBean 的方式构造 MBean 的。
接触过动态 MBean 的朋友一定知道，它的实例肯定要实现一个接口，即javax.management.DynamicMBean。实现这个接口就意味着同时要实现它下面的6个方法：
public Object getAttribute(String attribute) throws AttributeNotFoundException,MBeanException, ReflectionException;
public void setAttribute(Attribute attribute) throws AttributeNotFoundException,InvalidAttributeValueException, MBeanException, ReflectionException ;
public AttributeList getAttributes(String[] attributes);
public AttributeList setAttributes(AttributeList attributes);
public Object invoke(String actionName, Object params[], String signature[]) throws MBeanException, ReflectionException ;
public MBeanInfo getMBeanInfo();
通过实现这个通用接口，jvm 允许程序在运行时获取和设置 MBean 公开的属性和调用 MBean 上公开的方法。
上面简要介绍了动态 MBean 的实现方式，Tomcat 中的实际情况比这个要复杂，因为要生成很多种 MBean，如果每种类型都用代码写一个 MBean 就失去了动态 MBean 的威力，Tomcat 7 中实际是通过配置文件（即每个组件所在的包下面的mbeans-descriptors.xml）结合通用的动态 MBean（org.apache.tomcat.util.modeler.BaseModelMBean）、描述 MBean 配置信息的org.apache.tomcat.util.modeler.ManagedBean来简化 MBean 的构造。（实际就是用动态 MBean 实现了模型 MBean 的功能）
一般情况下动态 MBean 的产生分为两个阶段：
- 一、加载
org.apache.tomcat.util.modeler.ManagedBean对象 - 二、注册 MBean 实例
加载org.apache.tomcat.util.modeler.ManagedBean对象
在 Tomcat 启动时加载的配置文件 server.xml 中有这么一行配置：
<Listener className="org.apache.catalina.mbeans.GlobalResourcesLifecycleListener" />
因此在 Tomcat 启动时将加载这个类，在这个类中有一个静态成员变量 registry：
/**
* The configuration information registry for our managed beans.
*/
protected static Registry registry = MBeanUtils.createRegistry();
也就是说类加载时 registry 就会获得 Registry 类的实例，这个 Registry 类很重要，在 MBean 的构造过程中将会多次涉及这个类里的方法。先看看MBeanUtils.createRegistry()方法：
1 /**
2 * Create and configure (if necessary) and return the registry of
3 * managed object descriptions.
4 */
5 public static synchronized Registry createRegistry() {
6
7 if (registry == null) {
8 registry = Registry.getRegistry(null, null);
9 ClassLoader cl = MBeanUtils.class.getClassLoader();
10
11 registry.loadDescriptors("org.apache.catalina.mbeans", cl);
12 registry.loadDescriptors("org.apache.catalina.authenticator", cl);
13 registry.loadDescriptors("org.apache.catalina.core", cl);
14 registry.loadDescriptors("org.apache.catalina", cl);
15 registry.loadDescriptors("org.apache.catalina.deploy", cl);
16 registry.loadDescriptors("org.apache.catalina.loader", cl);
17 registry.loadDescriptors("org.apache.catalina.realm", cl);
18 registry.loadDescriptors("org.apache.catalina.session", cl);
19 registry.loadDescriptors("org.apache.catalina.startup", cl);
20 registry.loadDescriptors("org.apache.catalina.users", cl);
21 registry.loadDescriptors("org.apache.catalina.ha", cl);
22 registry.loadDescriptors("org.apache.catalina.connector", cl);
23 registry.loadDescriptors("org.apache.catalina.valves", cl);
24 }
25 return (registry);
26
27 }
注意第8行Registry.getRegistry(null, null)方法的调用，看下它的实现就会发现返回的实际是 Registry 类的静态变量，这种调用后面会多次看到。接着还需要看一下 MBeanUtils 类的 registry 的定义：
/**
* The configuration information registry for our managed beans.
*/
private static Registry registry = createRegistry();
因为此时 MBeanUtils 类还没在JVM里面加载过，它的成员变量 registry 为 null ，所以会调用Registry.getRegistry(null, null)方法构造对象，接下来会多次调用 loadDescriptors 方法，以下面这一句代码为例：
registry.loadDescriptors("org.apache.catalina.connector", cl);
这里org.apache.catalina.connector实际上是一个 package 的路径全名，看下 loadDescriptors 方法：
1 /** Lookup the component descriptor in the package and
2 * in the parent packages.
3 *
4 * @param packageName
5 */
6 public void loadDescriptors( String packageName, ClassLoader classLoader ) {
7 String res=packageName.replace( '.', '/');
8
9 if( log.isTraceEnabled() ) {
10 log.trace("Finding descriptor " + res );
11 }
12
13 if( searchedPaths.get( packageName ) != null ) {
14 return;
15 }
16 String descriptors=res + "/mbeans-descriptors.ser";
17
18 URL dURL=classLoader.getResource( descriptors );
19
20 if( dURL == null ) {
21 descriptors=res + "/mbeans-descriptors.xml";
22 dURL=classLoader.getResource( descriptors );
23 }
24 if( dURL == null ) {
25 return;
26 }
27
28 log.debug( "Found " + dURL);
29 searchedPaths.put( packageName, dURL );
30 try {
31 if( descriptors.endsWith(".xml" ))
32 loadDescriptors("MbeansDescriptorsDigesterSource", dURL, null);
33 else
34 loadDescriptors("MbeansDescriptorsSerSource", dURL, null);
35 return;
36 } catch(Exception ex ) {
37 log.error("Error loading " + dURL);
38 }
39
40 return;
41 }
第13到15行是先在 Registry 类的缓存 searchedPaths 中查找是否已经加载了该 package 所对应的配置文件，如果没有在第16到18行会在该包路径下面查找是否有mbeans-descriptors.ser文件，没有则在第20到23行查找同路径下的mbeans-descriptors.xml文件。找到之后在第29行放入缓存 searchedPaths 。我们既然以org.apache.catalina.connector为例，则找到的是该路径下的mbeans-descriptors.xml。所以会接着执行第32行loadDescriptors("MbeansDescriptorsDigesterSource", dURL, null)：
private void loadDescriptors(String sourceType, Object source,
String param) throws Exception {
load(sourceType, source, param);
}
这段代码会执行 load 方法：
1 public List<ObjectName> load( String sourceType, Object source,
2 String param) throws Exception {
3 if( log.isTraceEnabled()) {
4 log.trace("load " + source );
5 }
6 String location=null;
7 String type=null;
8 Object inputsource=null;
9
10 if( source instanceof URL ) {
11 URL url=(URL)source;
12 location=url.toString();
13 type=param;
14 inputsource=url.openStream();
15 if( sourceType == null ) {
16 sourceType = sourceTypeFromExt(location);
17 }
18 } else if( source instanceof File ) {
19 location=((File)source).getAbsolutePath();
20 inputsource=new FileInputStream((File)source);
21 type=param;
22 if( sourceType == null ) {
23 sourceType = sourceTypeFromExt(location);
24 }
25 } else if( source instanceof InputStream ) {
26 type=param;
27 inputsource=source;
28 } else if( source instanceof Class<?> ) {
29 location=((Class<?>)source).getName();
30 type=param;
31 inputsource=source;
32 if( sourceType== null ) {
33 sourceType="MbeansDescriptorsIntrospectionSource";
34 }
35 }
36
37 if( sourceType==null ) {
38 sourceType="MbeansDescriptorsDigesterSource";
39 }
40 ModelerSource ds=getModelerSource(sourceType);
41 List<ObjectName> mbeans =
42 ds.loadDescriptors(this, type, inputsource);
43
44 return mbeans;
45 }
第10到35行说穿是是为该方法适配多种数据源类型给 inputsource 变量赋上一个输入流。第40行会根据 sourceType 构造一个 ModelerSource 对象：
private ModelerSource getModelerSource( String type )
throws Exception
{
if( type==null ) type="MbeansDescriptorsDigesterSource";
if( type.indexOf( ".") < 0 ) {
type="org.apache.tomcat.util.modeler.modules." + type;
}
Class<?> c = Class.forName(type);
ModelerSource ds=(ModelerSource)c.newInstance();
return ds;
}
上面看到 sourceType 传入的值是MbeansDescriptorsDigesterSource。所以 getModelerSource 方法最后返回的是org.apache.tomcat.util.modeler.modules.MbeansDescriptorsDigesterSource类的一个实例。
最后执行该 ModelerSource 对象的loadDescriptors(this, type, inputsource) 方法，因为该方法是一个抽象方法，所以这里实际执行的org.apache.tomcat.util.modeler.modules.MbeansDescriptorsDigesterSource类的 loadDescriptors 方法：
@Override
public List<ObjectName> loadDescriptors( Registry registry, String type,
Object source) throws Exception {
setRegistry(registry);
setType(type);
setSource(source);
execute();
return mbeans;
}
前三个 set 方法毋庸多言，关键是最后的 execute 方法：
1 public void execute() throws Exception {
2 if (registry == null) {
3 registry = Registry.getRegistry(null, null);
4 }
5
6 InputStream stream = (InputStream) source;
7
8 if (digester == null) {
9 digester = createDigester();
10 }
11 ArrayList<ManagedBean> loadedMbeans = new ArrayList<ManagedBean>();
12
13 synchronized (digester) {
14
15 // Process the input file to configure our registry
16 try {
17 // Push our registry object onto the stack
18 digester.push(loadedMbeans);
19 digester.parse(stream);
20 } catch (Exception e) {
21 log.error("Error digesting Registry data", e);
22 throw e;
23 } finally {
24 digester.reset();
25 }
26
27 }
28 Iterator<ManagedBean> iter = loadedMbeans.iterator();
29 while (iter.hasNext()) {
30 registry.addManagedBean(iter.next());
31 }
32 }
33 }
在第3行又看到了前面提到的Registry.getRegistry(null, null)方法，这里就是获取 Registry 的静态成员的引用。这段方法作用就是对 source 进行一次 Digester 解析，如果还不了解 Digester 解析，可以看看之前文章：Tomcat 7 启动分析（三）Digester 的使用。注意第18行 digester 的顶层对象是 loadedMbeans ，重点看下第9行 createDigester() 方法的调用：
1 protected static Digester createDigester() {
2
3 Digester digester = new Digester();
4 digester.setNamespaceAware(false);
5 digester.setValidating(false);
6 URL url = Registry.getRegistry(null, null).getClass().getResource
7 ("/org/apache/tomcat/util/modeler/mbeans-descriptors.dtd");
8 digester.register
9 ("-//Apache Software Foundation//DTD Model MBeans Configuration File",
10 url.toString());
11
12 // Configure the parsing rules
13 digester.addObjectCreate
14 ("mbeans-descriptors/mbean",
15 "org.apache.tomcat.util.modeler.ManagedBean");
16 digester.addSetProperties
17 ("mbeans-descriptors/mbean");
18 digester.addSetNext
19 ("mbeans-descriptors/mbean",
20 "add",
21 "java.lang.Object");
22
23 digester.addObjectCreate
24 ("mbeans-descriptors/mbean/attribute",
25 "org.apache.tomcat.util.modeler.AttributeInfo");
26 digester.addSetProperties
27 ("mbeans-descriptors/mbean/attribute");
28 digester.addSetNext
29 ("mbeans-descriptors/mbean/attribute",
30 "addAttribute",
31 "org.apache.tomcat.util.modeler.AttributeInfo");
32
33 ......
34
35 return digester;
36 }
上面这段代码其实很长，但绝大部分都是模板代码，理解几句的含义后面代码都很相似。这就是一个xml文件的解析，第13到15行是值在碰到 xml 文件的mbeans-descriptors节点的子节点 mbean 时构造一个org.apache.tomcat.util.modeler.ManagedBean对象，第16到17行是读取该节点属性值填充到 ManagedBean 对象的 pojo 属性中，第18到21行以 ManagedBean 对象为入参调用上一段代码分析提到的 loadedMbeans 对象的add方法。类似的，第23到31行是指在碰到mbeans-descriptors/mbean/attribute节点时构造org.apache.tomcat.util.modeler.AttributeInfo对象，填充pojo属性，并调用父节点构造的对象（即 ManagedBean 对象）的 addAttribute 方法。其它代码类似，不再赘述。
接回到上面 MbeansDescriptorsDigesterSource 类的 execute 方法第28到31行，在 Digester 解析完成之后迭代 loadedMbeans 对象，并调用registry.addManagedBean方法将这些 ManagedBean 添加到 registry 中。这样，一次registry.loadDescriptors("org.apache.catalina.connector", cl)调用就会加载该包路径下相对应的 ManagedBean 对象到 Registry 类的成员变量中。

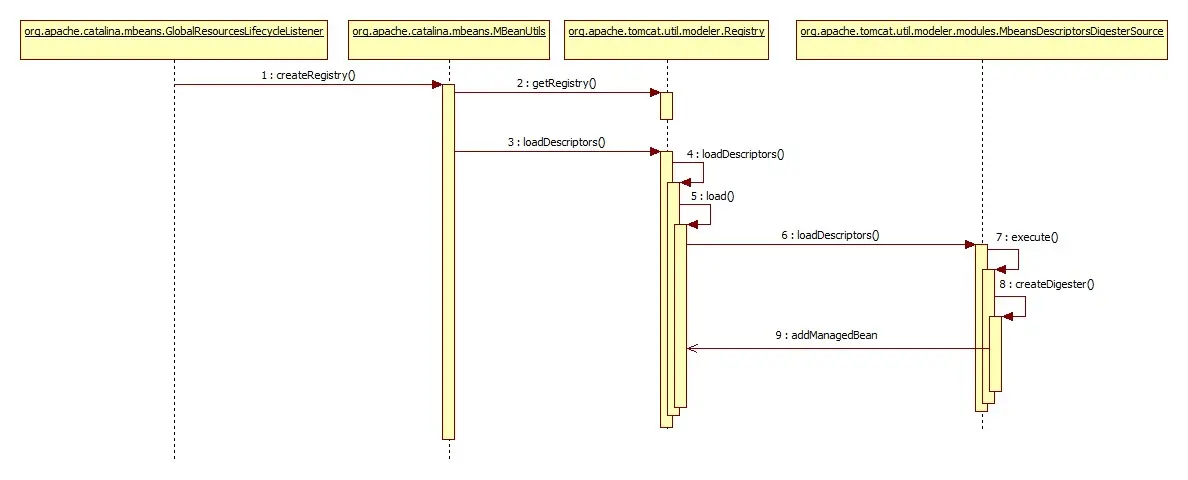

下面的时序图列出从 GlobalResourcesLifecycleListener 类加载其静态成员变量 registry 到 Registry 类加载完相应包所对应的 ManagedBean 的关键方法调用过程：
注册 MBean 实例
查找ManagedBean
上面说的是一个 ManagedBean 的加载过程，但它不是一个 MBean ，可以把它看作一个描述 MBean 的配置信息的对象，以前面提到的org.apache.catalina.connector为例，在 Tomcat 7 的默认配置启动后实际上有两个 Connector 实例，因为在server.xml中配置了两条 connector 节点：
<Connector port="8080" protocol="HTTP/1.1"
connectionTimeout="20000"
redirectPort="8443" />
<Connector port="8009" protocol="AJP/1.3" redirectPort="8443" />
所对应 jconsole 中会看到两个相应的 MBean 对象：

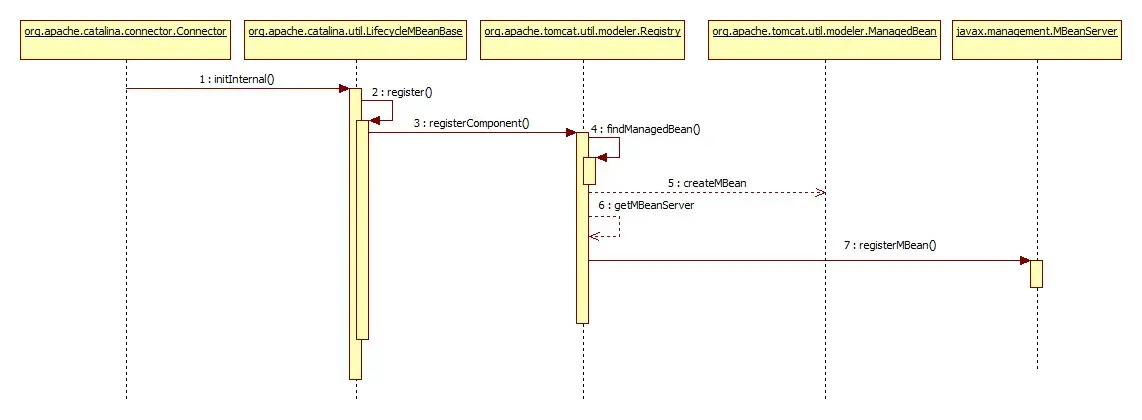

看过前面 Tomcat 启动分析的朋友知道容器各组件在启动过程中会相继调用它们的 initInternal()、startInternal() 两个方法，还是以上面提到的 Connector 组件为例，Tomcat 启动时解析server.xml文件过程中碰到 Connector 节点配置会构造org.apache.catalina.connector.Connector对象并调用它的 initInternal 方法：
@Override
protected void initInternal() throws LifecycleException {
super.initInternal();
在这个方法的开始会调用它的父类org.apache.catalina.util.LifecycleMBeanBase的 initInternal 方法：
private ObjectName oname = null;
protected MBeanServer mserver = null;
/**
* Sub-classes wishing to perform additional initialization should override
* this method, ensuring that super.initInternal() is the first call in the
* overriding method.
*/
@Override
protected void initInternal() throws LifecycleException {
// If oname is not null then registration has already happened via
// preRegister().
if (oname == null) {
mserver = Registry.getRegistry(null, null).getMBeanServer();
oname = register(this, getObjectNameKeyProperties());
}
}
先获取 MBeanServer 的实例，接着调用内部的 register 方法，将当前对象注册到 MBeanServer 中，看下 register 方法：
1 protected final ObjectName register(Object obj,
2 String objectNameKeyProperties) {
3
4 // Construct an object name with the right domain
5 StringBuilder name = new StringBuilder(getDomain());
6 name.append(':');
7 name.append(objectNameKeyProperties);
8
9 ObjectName on = null;
10
11 try {
12 on = new ObjectName(name.toString());
13
14 Registry.getRegistry(null, null).registerComponent(obj, on, null);
15 } catch (MalformedObjectNameException e) {
16 log.warn(sm.getString("lifecycleMBeanBase.registerFail", obj, name),
17 e);
18 } catch (Exception e) {
19 log.warn(sm.getString("lifecycleMBeanBase.registerFail", obj, name),
20 e);
21 }
22
23 return on;
24 }
重点是第14行调用 Registry 类的 registerComponent 方法来注册：
1 public void registerComponent(Object bean, ObjectName oname, String type)
2 throws Exception
3 {
4 if( log.isDebugEnabled() ) {
5 log.debug( "Managed= "+ oname);
6 }
7
8 if( bean ==null ) {
9 log.error("Null component " + oname );
10 return;
11 }
12
13 try {
14 if( type==null ) {
15 type=bean.getClass().getName();
16 }
17
18 ManagedBean managed = findManagedBean(bean.getClass(), type);
19
20 // The real mbean is created and registered
21 DynamicMBean mbean = managed.createMBean(bean);
22
23 if( getMBeanServer().isRegistered( oname )) {
24 if( log.isDebugEnabled()) {
25 log.debug("Unregistering existing component " + oname );
26 }
27 getMBeanServer().unregisterMBean( oname );
28 }
29
30 getMBeanServer().registerMBean( mbean, oname);
31 } catch( Exception ex) {
32 log.error("Error registering " + oname, ex );
33 throw ex;
34 }
35 }
在第18行根据当前要注册的对象（即 Connector 对象）的类型查找 ManagedBean ，沿着这个方法追会发现依次调用了一堆同名的findManagedBean方法，一直到findManagedBean(String name)：
public ManagedBean findManagedBean(String name) {
// XXX Group ?? Use Group + Type
ManagedBean mb = descriptors.get(name);
if( mb==null )
mb = descriptorsByClass.get(name);
return mb;
}
这段代码意思是依次从 Registry 类的静态成员变量 descriptors、descriptorsByClass 中查找相应 ManagedBean 。那这两个 HashMap 是什么时候put值进去的呢？答案就在上一部分分析的最后加载 ManagedBean 时最终调用 Registry 类的 addManagedBean 方法：
public void addManagedBean(ManagedBean bean) {
// XXX Use group + name
descriptors.put(bean.getName(), bean);
if( bean.getType() != null ) {
descriptorsByClass.put( bean.getType(), bean );
}
}
创建 DynamicMBean
在上面的 registerComponent 方法的第21行调用查找到的 ManagedBean 对象的 createMBean 方法来获取实际的 DynamicMBean 对象：
public DynamicMBean createMBean(Object instance)
throws InstanceNotFoundException,
MBeanException, RuntimeOperationsException {
BaseModelMBean mbean = null;
// Load the ModelMBean implementation class
if(getClassName().equals(BASE_MBEAN)) {
// Skip introspection
mbean = new BaseModelMBean();
} else {
Class<?> clazz = null;
Exception ex = null;
try {
clazz = Class.forName(getClassName());
} catch (Exception e) {
}
if( clazz==null ) {
try {
ClassLoader cl= Thread.currentThread().getContextClassLoader();
if ( cl != null)
clazz= cl.loadClass(getClassName());
} catch (Exception e) {
ex=e;
}
}
if( clazz==null) {
throw new MBeanException
(ex, "Cannot load ModelMBean class " + getClassName());
}
try {
// Stupid - this will set the default minfo first....
mbean = (BaseModelMBean) clazz.newInstance();
} catch (RuntimeOperationsException e) {
throw e;
} catch (Exception e) {
throw new MBeanException
(e, "Cannot instantiate ModelMBean of class " +
getClassName());
}
}
mbean.setManagedBean(this);
// Set the managed resource (if any)
try {
if (instance != null)
mbean.setManagedResource(instance, "ObjectReference");
} catch (InstanceNotFoundException e) {
throw e;
}
return (mbean);
}
这段代码看起来长，仔细分析实际就是根据 ManagedBean 对象的 getClassName 方法返回的值通过反射等方式来构造一个对象返回。而 getClassName 方法调用的实际就是上面提到的 Digester 解析时构造 ManagedBean 对象时自动从 xml 文件中读取并填充的 pojo 属性 className，以现在所说的 Connector 为例，在mbeans-descriptors.xml中的配置：
<mbean name="CoyoteConnector"
className="org.apache.catalina.mbeans.ConnectorMBean"
description="Implementation of a Coyote connector"
domain="Catalina"
group="Connector"
type="org.apache.catalina.connector.Connector">
所以此时构造返回的是一个org.apache.catalina.mbeans.ConnectorMBean对象。可以看到这个类的继承关系，它的父类是org.apache.catalina.mbeans.ClassNameMBean，它父类的父类就是org.apache.tomcat.util.modeler.BaseModelMBean，从这三种类中可以分别看到通常的动态 MBean 要实现的6个方法的定义，有兴趣的可以继续研究这些方法的实现，实际上它们都用到了什么所说的 ManagedBean 对象的相关方法，因为与该 MBean 要暴露的方法、操作的描述信息都是在加载相应的 ManagedBean 对象时读取的，所以动态 MBean 的实现必然也是需要调用它们的。
注册 DynamicMBean
在上面的 registerComponent 方法的第30行 getMBeanServer().registerMBean( mbean, oname) ，这就是将该 DynamicMBean 对象注册到 MBeanServer 中。
下面的时序图列出从 Connector 的 initInternal 方法到注册 MBean 的关键方法调用过程：
