前言
好久没写文章了，前段时间由于项目代码重构忙了一段时间，现在终于有点时间了就为大家带来一篇关于动画学习的自定义View：类似QQ消息拖拽的效果。
其实QQ当时更新的时候我还没注意到这个小红点是可以拖拽的，后来无意间发现之后就把玩了好久，当时就感觉这个效果还挺好玩的，曾经有过一个念头去实现一个这样的效果，中间由于种种原因一直没去做，今天就算是对过去承诺的兑现吧。
其实网上已经有很多这样的资料了，也有现成的demo，但大部分讲解的不够详细，很多计算都只是列个公式画个草图一笔带过，对于我们这些数学不好的人来说有点懵逼，好了，话不多说本篇文章将向你对中间的计算过程讲的明明白白的。
开始之前我建议大家打开QQ先去熟悉一下这个拖拽效果，然后根据自己掌握的知识梳理一下自己去实现的思路，包括中间粘性效果的实现。
先看看本篇文章能实现的最终效果
我来分析一下我对这个实现过程的理解：首先是在指定某个位置画一个圆出来，手指按到这个圆的时候再绘制一个可以根据手指位置移动的圆，随着手指的移动两个圆逐渐分离，分离的过程中两圆中间出现连接带，随着两圆圆心距的增大，半径也是根据某一比例系数扩大或缩小，当超过临界点的时候起始圆消失，只剩手指所在位置的圆，然后手指松开圆消失。
下面我们就按照上述步骤开始撸代码
1绘制起始圆

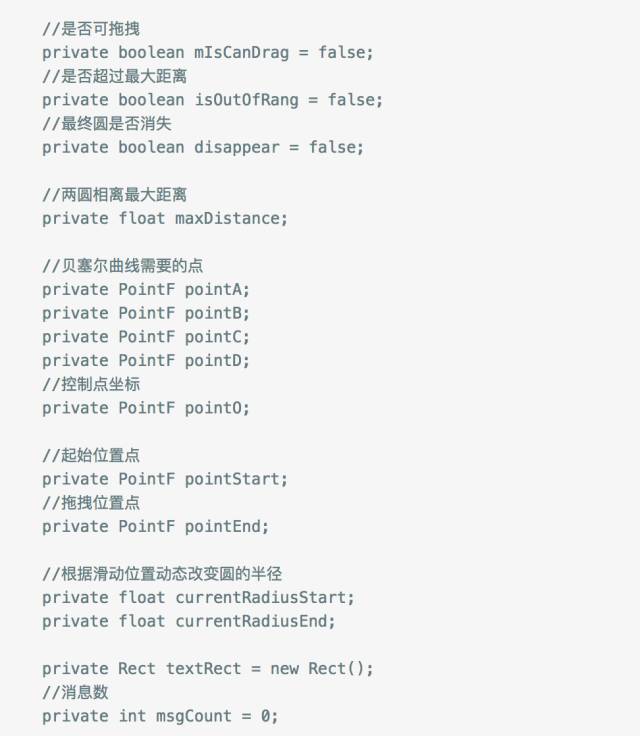

当然我们要实现定义一些常量，画笔等的初始化代码我就不再展示了

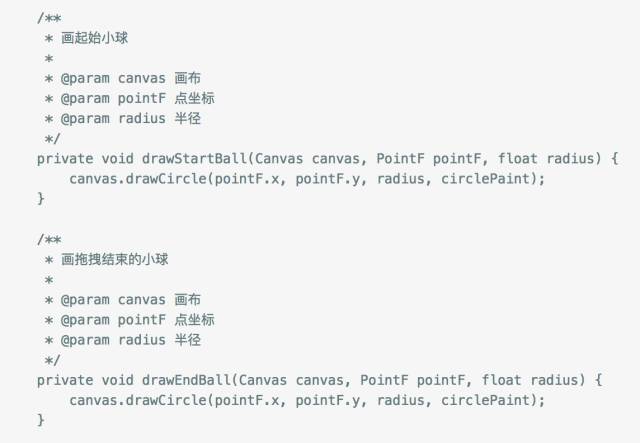

画圆大家应该都不陌生，一行代码搞定，传入圆心坐标，半径，画笔即可

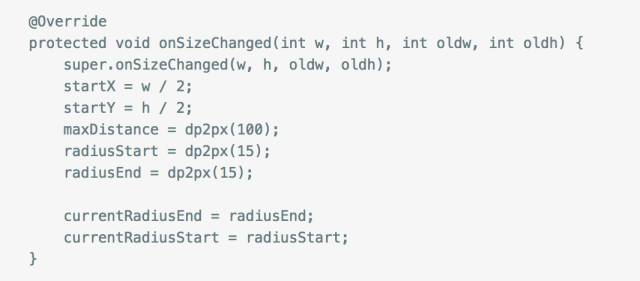

初始化一些常量，我们demo演示以屏幕中心为圆心
这样我们就在屏幕中心处绘制了一个圆
2
根据贝塞尔曲线绘制连接带
这是本文的重点，计算过程会讲解的非常详细，通俗易懂

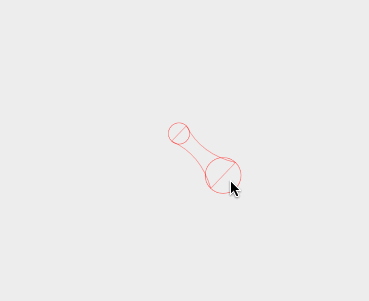

我们先看下画出了是什么样的再去分析

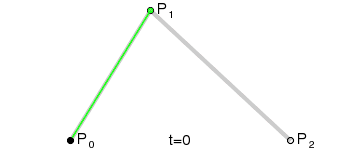

两个圆我们知道怎么画的了，现在就来分析一下连接带的实现，可以看到是两段平滑的过渡，这样的弧度使用贝塞尔再好不过了，我们在简单回顾一下贝塞尔曲线的样子
看到这个效果是不是会心一笑，这就是我们要的效果

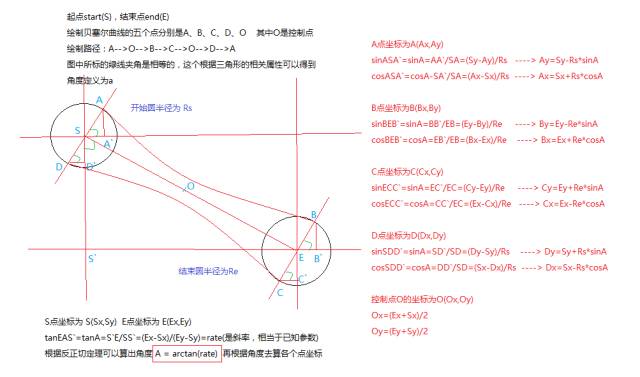

下边看下我画的一个分析图，可以说是目前网上最详细的图文解释了（配上骄傲的表情）
注意：图中有一个角度描述错了 tanEAS1应该是tanESS1由于带撇的点无法在MD语法中标示出来 故用1代替撇，例如A`=A1
为了加深理解我在描述一下图中的意思：
起点圆我们定义为圆S(start的缩写)，对应的圆心坐标为S(Sx,Sy)，可拖拽圆也就是终点圆定义为圆E(end的缩写)，圆心坐标为E(Ex,Ey)。连接带的路径可以从图上看出来是：A-->O-->B-->C-->O-->D-->A，其中O为AOB和COD这两段二阶贝塞尔曲线的控制点，图中绿线标注了五个角度，这五个角度是相等的，可以根据三角形的相关定理得出，为了充分说明我们是史上最详细的解释，我就举个例子说明一下为什么角度相等，数学不错的伙伴可以跳过这段啦，角ASA1+ A1SE=90度=A1SE+ESD1可以推出角ASA1=ESD1,同理可以的出其余标示角度相等，我们定义为角A，后边我们就是根据角度计算各个点的坐标的。
已知起点圆心S(Sx,Sy)，终点圆心E(Ex,Ey)，E就是手指滑动所在的位置，可以根据event.getX()和event.getY()取到。
我们以角ESS1为例进行计算：tanESS1=tanA=S1E/SS1=(Ex-Sx)/(Ey-Sy)=rate，rate就是这个角的斜率，然后根据反正切得出角A，A=arctan(rate)，这是反正切公式，忘记的可以去百度百科温故一下哦。
知道了角度A就可以根据角度加上正余弦函数算出各个点的坐标了，这个计算推倒过程我已写在图上了，下边就把上述计算过程用代码实现一下。

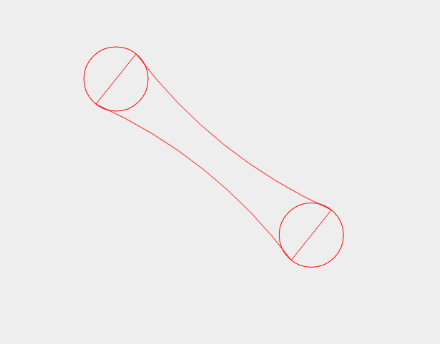

至此关于贝塞尔曲线这部分就介绍完了，下边把圆个弧度代码串联起来就ok了，还费什么话先看看效果咋样，先把终点圆坐标定死在一个位置看下效果，为了方便看到绘制的路径我们把画笔样式设为STROKE
这和我们的预期是一样的，计算了大半天总算没有白算，赶紧去抽根烟释放一下刚才计算时候紧张的心情（生怕算错），回来稳定一下情绪继续往下走。
3
处理onTouchEvent事件

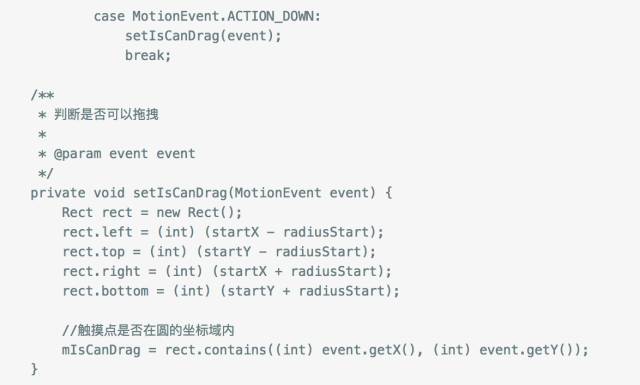

3.1 处理ACTION_DOWN事件
手指按下的时候我们要判断手指所在位置是不是在起点圆上，只有按到起点圆上之后拖拽才有效，还记得我们文章开始的时候定义的变量mIsCanDrag吧
3.2 处理ACTION_MOVE事件
手指按在起点圆是可move的前提，然后根据手指滑动取出移动点位置的坐标，这就是可拖拽的终点圆的坐标。

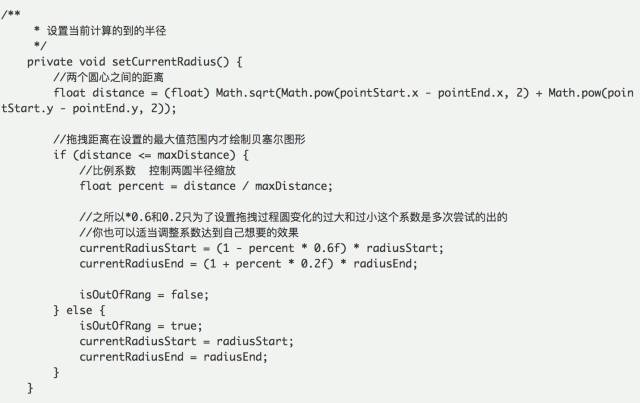

然后知道了起点圆的坐标和终点圆的坐标就可以得出所需要的各个点的坐标了，其中两圆圆心距也可以计算出来，然后根据圆心距与可拖拽最大距离的比例系数去设置两个圆的半径，当拖拽距离超过了最大距离我们通过改变状态去控制只绘制拖拽圆，否则绘制出两圆和中间的连接带，下面代码注释的很清楚了。
看下写到这一步的时候的效果
我们发现手指松开的时候圆并没有消失或者重置，因为我们还没出来up事件。

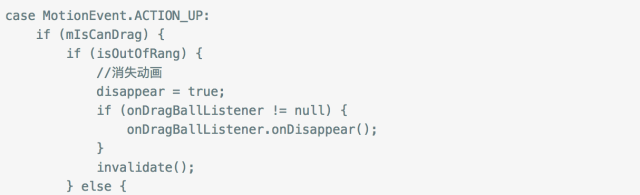

3.3 处理ACTION_UP事件

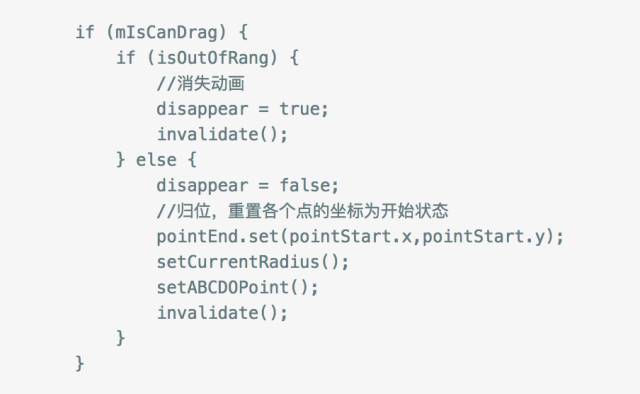

手指抬起的时候我们要判断抬起的时候终点圆所在位置和起点圆的圆心距是否超过设置最大距离，如果没有超过就还原拖拽状态，只保留一个起点圆，如果超过了最大距离就让圆消失。
我们再来看下效果
看到这里核心的代码基本已经完成了，但是总感觉哪里不是很完美，哦，动画，少了一些动画效果看上去好生硬，我们就在手指离开的时候出来归位的动画。
4
动画效果，锦上添花

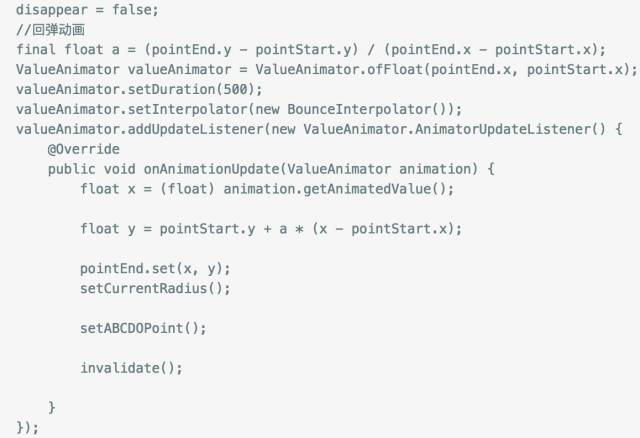

在拖拽范围内归位的时候我们设置动画让终点圆坐标从当前位置逐渐变化到起点位置，设置BounceInterpolator让动画出现跳动效果。并且在超过可拖拽范围并且释放消失的时候加上回调方法，我们可以在消失的时候出来自己的业务逻辑。
跑下代码在看一下效果
这样看着也不是很爽，就把画笔模式调成FILL_AND_STROKE再来看下。
我们可以继续完善一下，在圆中间添加数字实现消息效果。
追求完美的人看到这里肯定会说消失的时候少个动画，对，QQ上消失的时候有个气泡破裂的感觉，这个用几张不同状态的图，加上帧动画顺序播放就可以实现，由于我这没有图片资源就不演示这个了，帧动画的写法比属性动画简单多了哦。
5
番外篇
我这篇文章只是起到抛砖引玉的作用，只是带领大家一步一步实现了拖拽效果，具体要怎么在项目中使用呐，大家可以根据自己的需求编写即可，网上也有几种实现方式我在此简单列出来。
-
固定自定义view大小为圆的大小，显示在需要的位置，当用户触摸到view的时候把view从当前布局中移除，使用windowManage去addView(view)把我们的可拖拽View添加到window层，铺满屏幕，注意初始位置定位即可实现.
-
在显示消息数的地方放置一个圆形的textView，当做初始圆，按下的时候让其隐藏，把我们的view添加到Window层做相应的拖拽.
我总结了一下大概有这两种方法可行，当然你有更好的方法和思路欢迎大家在下边评论，说出你的实现方式，让大家受益，分享是一种美德，我会在评论区选出相对不错的方案加到代码中，让更多人get到更多新技能。
