前言
首先我们来回顾一下童年吧~~90后满满的记忆
小时候总是幻想着自己能变身，今天我们就来用代码实现变身的第一步吧，动画绘制一个魔法阵magic_circle~~
静态图片比较容易，我们用 Path 设置好路径，然后再 canvas.drawPath 即可，但是静态的也太 low 了一点，我们要让它动起来。
效果看完了，不会写的童鞋肯定已经懵逼了，会的童鞋可以出门左拐了，因为实现实在太简单。
好了，在开始撸代码之前，我们先来学习一个类 PathMeasure。我们的光能使者阵就是是基于这个类的两个方法撸出来的。
1
PathMeasure

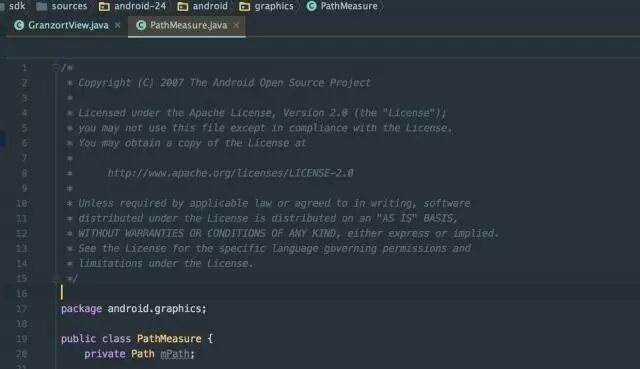

这个类的 class 注释就一个版权说明，酱紫~
踏马的，Google 工程师都偷懒了，注释都不写。。。幸好这个类只有一百多行代码，那我们就自己看吧
Public constructors
-
PathMeasure 创建一个空的 pathmeasure 对象
-
PathMeasure(Path path,boolean forceClosed)创建一个带 path 参数的 PathMeasure,forceClosed控制 path 是否自动闭合
Public methods
-
getLength() 返回当前 Path 的总长度。
-
getMatrix(float distance, Matrix matrix, int flags)
-
getPosTan(float distance, float[] pos, float[] tan)获取distance长度的 point 值给 pos，point 点的正切值给 tan。
-
getSegment(float startD, float stopD, Path dst, boolean startWithMoveTo) 获取 path 的一个片段，即startD到 stopD 的线段，辅助给 dst。
-
isClosed() 是否自动闭合
-
nextContour() 移动到下一条曲线。如果 path 中含有不连续的线条，getLength、getPosTan等方法之会在第一条线上运行，需要使用这个方法跳到第二条线
-
setPath(Path path, boolean forceClosed)
是不是很简单，就这么几个方法，现在去画光能使者阵有思路了么~~接下来为了便于大家理解，我们再来简单回顾一下 path 的 api，因为静态的光能使者阵是需要 path 去绘制的。

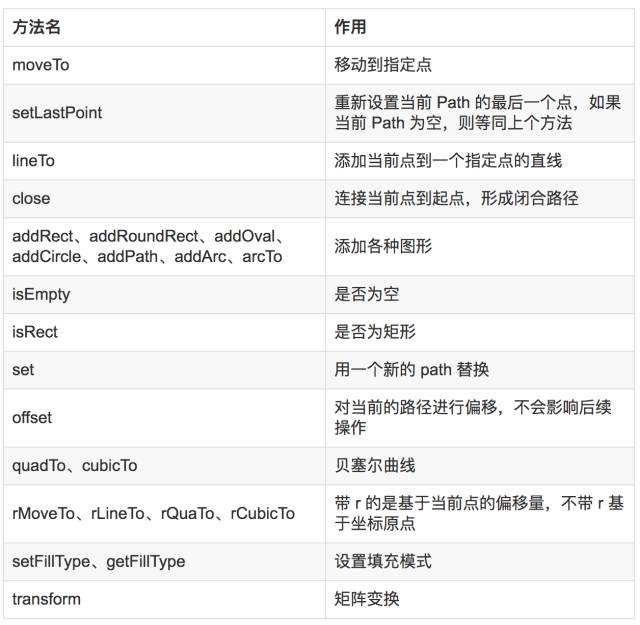

Path
就这样简单回顾一下吧，具体玩法可以参考 Hencoder 的 bolg
2
动画拆解
好了，准备工作完成，我们开始撸代码
第一步，绘制静态的光能使者阵

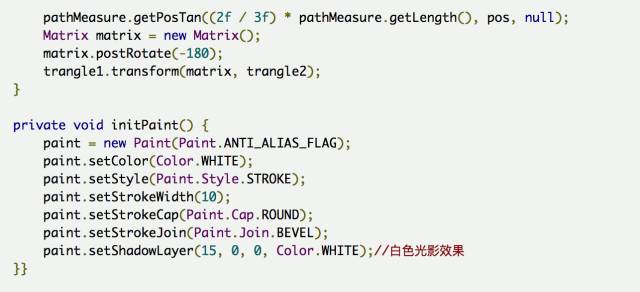

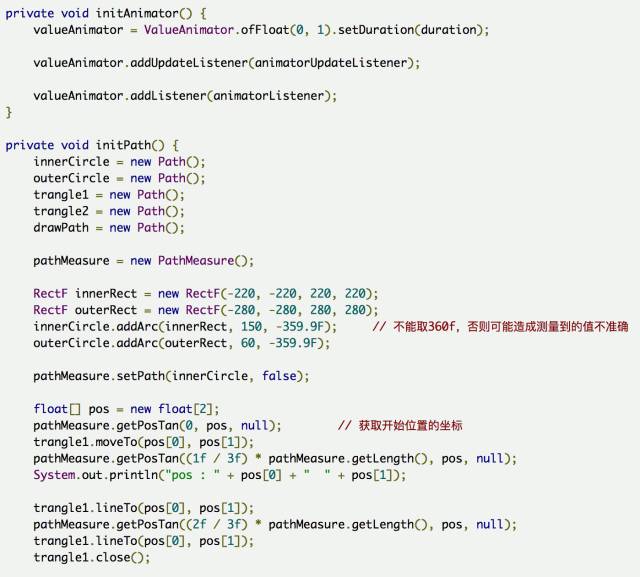

首先绘制两个圆，然后就是中间的六角星（其实仔细看就是两个三角形）。都是很简单的方法，同学们动手去画的时候可能会遇到一个这样的问题，就是三角形的三个点不好取。其实很简单，直接在圆上取0，1/3，2/3长度的点即可，刚刚我们不是说了 PathMeasure 的方法么，用getPosTan就可以实现。
第二步，让光能使者阵动起来
这里我们把这个动画效果分成三个阶段吧。
第一阶段，绘制两个圆
如上图所示，这里两个圆是慢慢绘制出来的， 圆的 path 很容易绘制出来，这里我就不讲了，然后PathMeasure的getLength可以获取 path 总的长度，getSegment可以获取某个点到某个点的 Path。因此一个 ValueAnimator 就可以解决从0到100%长度的过程，具体实现看后面的代码。
然后问题来了，path画出来的圆的起点在哪里？怎么控制两个圆开始绘制的角度不一样。有同学可能想到了旋转90°再画第二个圆，当然这种方式是可以实现的，但是由于后面的三角形也需要旋转，这里我们就不用 path 画圆了，用 path 添加一个正方形 Rect 的圆弧也是一个圆，然后我们的圆弧可以控制开始的角度，弧度。然后变成这样了
WTF？角度怎么不对了，我明明设置的开始角度的呀
innerCircle.addArc(innerRect, 150, -360);outerCircle.addArc(outerRect, 60, -360);
最后有个大牛说你的圆变成闭环了，PathMeasure 找不到开始点，用了默认的。你把360度改成359.9让他不是一个闭环的圆就行了。

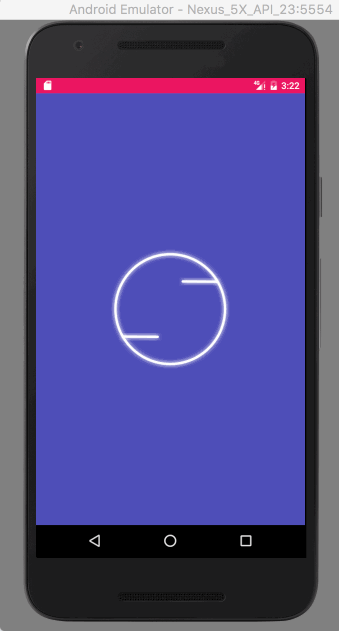

第二阶段，两个点在圆里面弹射
看起来好像还要干什么碰撞反弹之类的事，一副高科技的样子，其实不是的。
轨迹就是两个三角形，怎么让两条线跟着三角形走呢，而且走的时候还要不段变化长度。

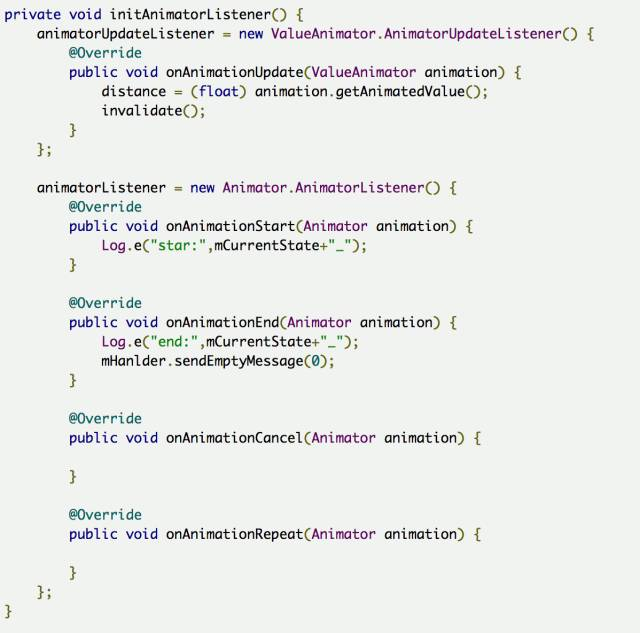

刚刚第一步我们用 ValueAnimator 来控制一个圆从0到100%的过程，
pathMeasure.getSegment(0, distance * pathMeasure.getLength(), drawPath, true);
不断截取起点到*%长度的 path 赋值给drawPath。
从里是从起点开始截取，那么我们不从起点开始截取，从当前点附近开始截取不就行了吗，哈哈哈哈~so easy

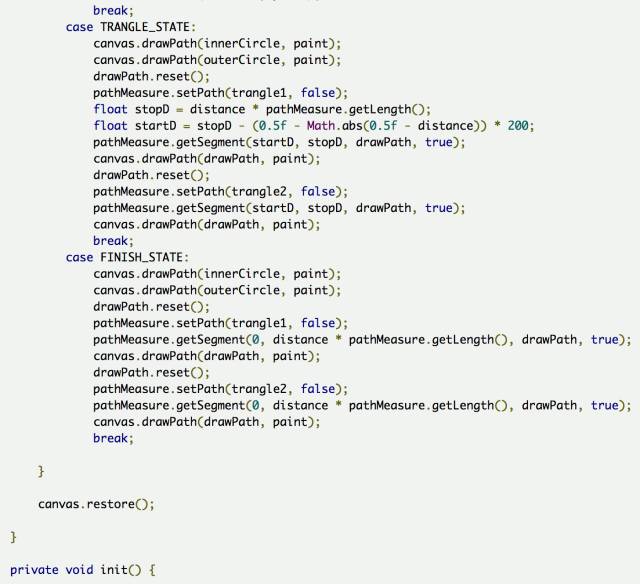

float stopD = distance * pathMeasure.getLength();float startD = stopD - (0.5f - Math.abs(0.5f - distance)) * 200;pathMeasure.getSegment(startD, stopD, drawPath, true);
第三阶段绘制两个三角形
其实两个三角形就是第二步的运动轨迹，也是就是说直接用第阶段的 Path 即可，然后再用第一阶段一样的办法就可以实现效果。
3

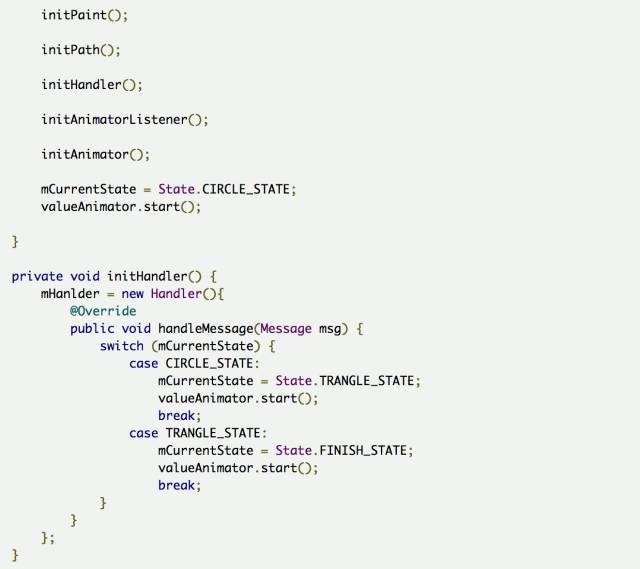

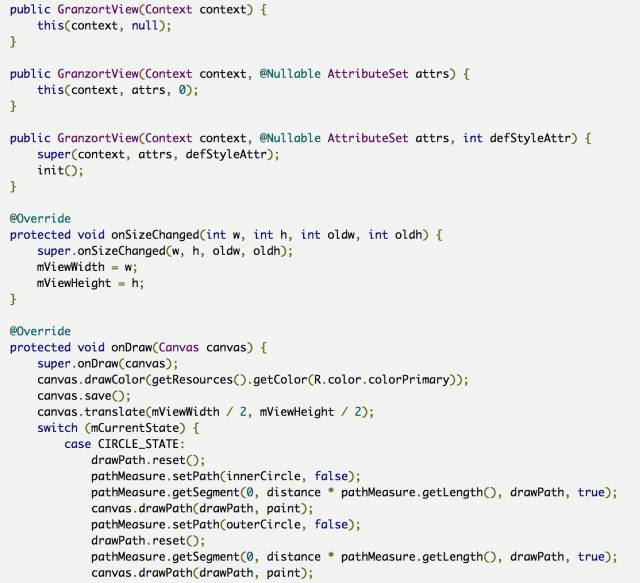

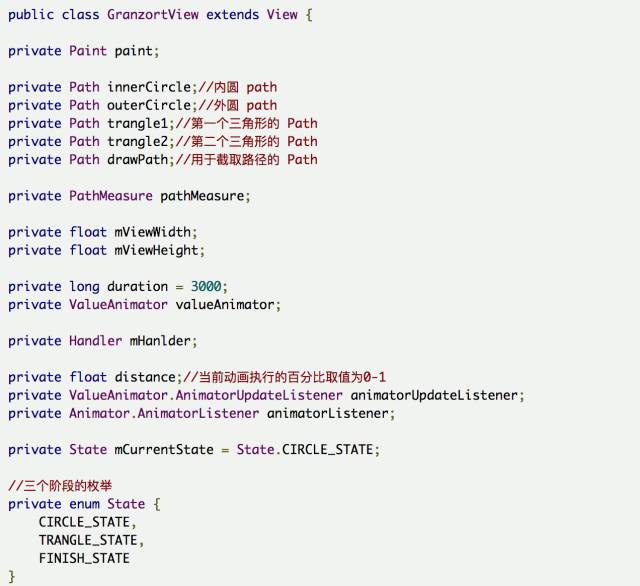

代码实现
