Live555 源码解析 (3) - 服务开启，愿者上钩上一篇 Live555 源码解析 (2) - RTSP 协议概述

上一篇Live555源码解析(2) - RTSP协议概述对RTSP进行了整体介绍，对会话交互过程及通常应用场景做了示例。接下来，我们就从媒体服务器的本职工作服务开始谈起。

1. 从服务器说起

要服务，就必须有服务器，有开放给外界客户端访问的地址和端口。先放源码：

TaskScheduler* scheduler = BasicTaskScheduler::createNew();
UsageEnvironment* env = BasicUsageEnvironment::createNew(*scheduler);

UserAuthenticationDatabase* authDB = NULL;

portNumBits rtspServerPortNum = 554;
//@1 建立RTSP服务器
RTSPServer* rtspServer = DynamicRTSPServer::createNew(*env, rtspServerPortNum, authDB);
if(rtspServer == NULL)
{
    rtspServerPortNum = 8554;
    rtspServer = DynamicRTSPServer::createNew(*env, rtspServerPortNum, authDB);
}
if(rtspServer == NULL)
{
    *env << "Failed to create RTSP server: " << env->getResultMsg() << "\n";
    exit(1);
}

源码分析：

@1 建立RTSP服务器 createNew()函数有三个参数，分别说明如下：
- *env
  env对应的UsageEnvironment、BasicUsageEnvironment主要为后台运行机制，提供基础支持。具体已在本系列Live555源码解析(1) - Main 寻根问祖，留其筋骨中详细说明，这里不再赘述。
- rtspServerPortNum
  RTSP默认知名端口为554，如被占用，则使用8554。如仍不能成功创建，则提示错误后退出程序。
- authDB
  authDB对应UserAuthenticationDatabase，默认情况下不会定义ACCESS_CONTROL，即关闭认证机制。因此此处不进行分析，后续如有需求，可专门整理下互联网认证机制概况。

  本句代码中出现了两个class，分别为RTSPServer、DynamicRTSPServer。第一眼看应该是继承关系，确实也是继承关系，只不过希望先留个更清晰的印象。

  RTSPServer Class Hierarchy

2. DynamicRTSPServer::createNew()

源码：

DynamicRTSPServer* DynamicRTSPServer::createNew(UsageEnvironment& env, Port ourPort, UserAuthenticationDatabase* authDatabase, unsigned reclamationTestSeconds)
{
    //@1 创建Socket
    int ourSocket = setUpOurSocket(env, ourPort);
    if (ourSocket == -1) return NULL;

    //@2 DynamicRTSPServer构造函数
    return new DynamicRTSPServer(env, ourSocket, ourPort, authDatabase, reclamationTestSeconds);
}

源码分析：

@1 创建Socket
由于RTSPServer、RTSPServerSupportingHTTPStreaming、DynamicRTSPServer均为实现setUpOurSocket()函数，因此这里实际调用的是父类GenericMediaServer中的setUpOurSocket()。
```
  int GenericMediaServer::setUpOurSocket(UsageEnvironment& env, Port& ourPort)
  {
      int ourSocket = -1;
      do
      {
          //如果当前Socket已被本地服务器占用，则不允许重复使用
          NoReuse dummy(env);

          //@1.1 创建TCPSocket
          ourSocket = setupStreamSocket(env, ourPort);
          if(ourSocket < 0) break;

          //@1.2 调整Socket发送Buffer大小
          if(!increaseSendBufferTo(env, ourSocket, 50*1024)) break;

          //@1.3 切换Socket模式为LISTEN
          if(listen(ourSocket, LISTEN_BACKLOG_SIZE) < 0)
          {
              env.setResultErrMsg("listen() failed: ");
              break;
          }

          //@1.4 校验port值
          if(ourPort.num() == 0)
              if(!getSourcePort(env, ourSocket, ourPort)) break;

          return ourSocket;
      } while(0);

      //@1.5 异常情况，清场退出
      if(ourSocket != -1) ::closeSocket(ourSocket);
      return -1;
  }
```
- @1.1 创建TCPSocket GroupsockHelper中定义了Socket的一些全局帮助函数，使用时inlcude "GroupsockHelper.hh"即可，如此处的setupStreamSocket。
```
  int setupStreamSocket(UsageEnvironment& env, Port port, Boolean makeNonBlocking)
  {
      //@1.1.1 winsock使用前初始化
      if(!initializeWinsockIfNecessary())
      {
          socketErr(env, "Failed to initialize 'winsock': ");
          return -1;
      }

      //@1.1.2 创建IPv4 Socket
      int newSocket = createSocket(SOCK_STREAM);
      if(newSocket < 0)
      {
          socketErr(env, "unable to create stream socket: ");
          return newSocket;
      }

      //@1.1.3 SO_REUSEADDR
      int reuseFlag = groupsockPriv(env)->reuseFlag;
      reclaimGroupsockPriv(env);
      if(setsockopt(newSocket, SOL_SOCKET, SO_REUSEADDR, (const char*)&reuseFlag, sizeof  reuseFlag) < 0)
      {
          socketErr(env, "setsockopt(SO_REUSEADDR) error: ");
          closeSocket(newSocket);
          return -1;
      }

      //@1.1.4 SO_REUSEPORT
      if(setsockopt(newSocket, SOL_SOCKET, SO_REUSEPORT, (const char*)&reuseFlag, sizeof reuseFlag) < 0)
      {
          socketErr(env, "setsockopt(SO_REUSEPORT) error: ");
          closeSocket(newSocket);
          return -1;
      }

      // 如已制定Port或Addr，则需显式bind()至创建的socket
      if(port.num() != 0 || ReceivingInterfaceAddr != INADDR_ANY)
      {
          MAKE_SOCKADDR_IN(name, ReceivingInterfaceAddr, port.num());
          if(bind(newSocket, (struct sockaddr*)&name, sizeof name) != 0)
          {
              char tmpBuffer[100];
              sprintf(tmpBuffer, "bind() error(port number: %d): ", ntohs(port.num());
              socketErr(env, tmpBuffer);
              closeSocket(newSocket);
              return -1;
          }
      }

      //@1.1.5 non-blocking
      if(makeNonBlocking)
      {
          if(!makeSocketNonBlocking(newSocket))
          {
              socketErr(env, "failed to make non-blocking: ");
              closeSocket(newSocket);
              return -1;
          }
      }
      return newSocket;
  }
```
  - @1.1.1 winsock使用前初始化
    winsock使用前必须调用初始化命令，通过WSAStartup()设置Socket最高版本。这里尝试2.2和1.1版本，成功即可。
    源码位于groupsock/inet.c中。
  - @1.1.2 创建IPv4 Socket
    调用socket()函数创建指定类型的IPv4 Socket，此处为SOCK_STREAM即TCP Socket。
```
  sock = socket(AF_INET, type|SOCK_CLOEXEC, 0);
```
    注意到此处尝试设置SOCK_CLOEXEC属性，@Sniper what's the SOCK_CLOEXEC。
  - @1.1.3 SO_REUSEADDR
    设置SO_REUSEADDR Flag，TCP的最主要目标是保证数据传输的可靠性，即使出现了分组丢失、分组乱序甚至这里相关的分组重复。想象一下，当TCP连接中，出现了分组丢失，在2RTT后通常会重传保证数据可靠。完成连接任务后，TCP开始进行四路断开，不幸的是，此时原迷路（被路由到其他网络）的分组又被路由回来了。那么TCP应该如何对待这个分组？
    如果不允许重用地址，也就是说不设置SO_REUSEADDR标志，那么TCP连接将保持处于TIME_WAIT状态2MSL时间以善后可能如上述出现的分组重复情况。2MSL（通常为30~120秒）内，所有重复分组直接被丢弃。如重复分组在2MSL时长内仍未到达，则将自然消亡，因此连接安全退出。
    看起来，这是一种安全机制，保证了重复分组可以得到正确处理，但实践中发生上述情况的概率很小，而如果均采取上述操作会引入新的麻烦。比如服务器所在主机异常重启，服务进程被动重启，此时如不允许地址重用，则需等待2MSL，也就是说30~120秒，这个时长内，无法提供正常服务。这个代价是没有必要的，而后者出现的概率比前者要更容易的多。
    因此，不管是BSD socket还是Windows Winsock，通常都会设置SO_REUSEADDR标志，当然必须在bind()前设置才能生效。
  - @1.1.4 SO_REUSEPORT SO_REUSEPORT支持多个进程或者线程绑定到同一端口，以提高服务器程序的性能，它解决了如下问题：
    - 允许多个套接字bind()/listen() 同一个TCP/UDP端口
      - 每一个线程拥有自己的服务器套接字
      - 在服务器套接字上没有了锁的竞争
    - 内核层面实现负载均衡
    - 安全层面，监听同一个端口的套接字只能位于同一个用户下面
  - @1.1.5 non-blocking 默认情况下，TCP socket是阻塞(blocking)模式的，例如当你调用recv()来读取流数据时，该函数会直到至少有一个字节数据可读或出现异常错误才会返回。而非阻塞(non-blocking)模式时，操作不必等到有结果才返回，而是以异步的形式在满足条件后返回，这对于处理多个socket时非常有效。

    所以至此，如成功从setupStreamSocket()返回，那么我们得到的一定是一个具有CLOEXEC、REUSEADDR、REUSEPORT且non-blocking的Socket。
- @1.2 调整Socket发送Buffer大小
  确保Socket发送Buffer足够大，这里设置为50KB。同样内部是通过GroupsockHelper提供的帮助函数完成的。这里想具体说下为什么要有缓存的存在。
  众所周知，TCP的卖点在可靠性，可靠不意味着不出错，否则IP协议就足够传输了。可靠值得是容错的能力很强，既然要容错，就必须有备份，否则无法支持重传、滑动窗口、拥塞控制等机制运行。既然有备份，那就必须有缓存，也就是说buffer的存在。事实上，每个Socket都拥有自己的Receive Buffer和Send Buffer，对应Read和Write操作。顺便说明一下，Read/Write返回仅仅是指和Buffer的交互过程完成，比如Write所有数据到Send Buffer后即可返回成功，而从Send Buffer到对端Receive Buffer，则需要由TCP协议内部众多机制参与完成。
- @1.3 切换Socket模式为LISTEN

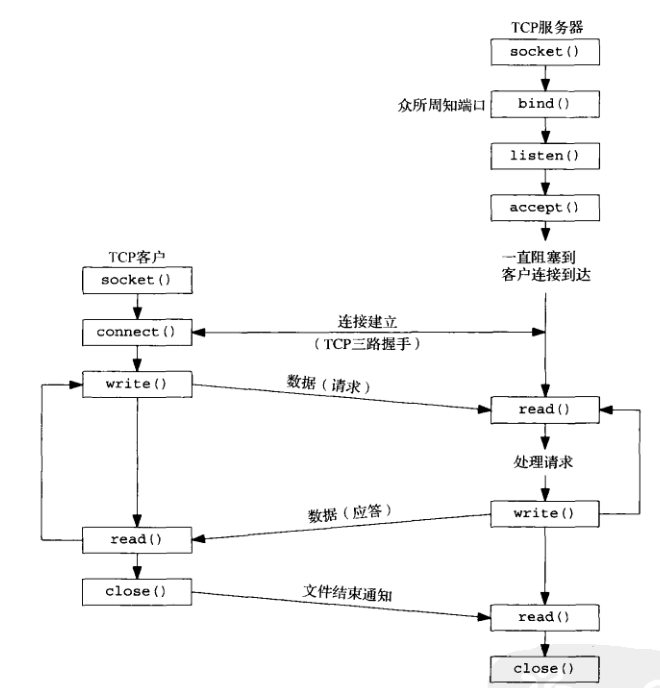

  socket创建后默认为主动状态，而listen()用于将socket切换为被动监听状态。所谓被动监听，是指当无客户端请求时，socket处于睡眠状态，直到出现请求，才会被唤醒来响应请求。

  需要注意的是第二个参数LISTEN_BACKLOG_SIZE，它代表着内核应该为相应socket排队的最大连接个数。通常内核为每个socket维护两个队列：
  - 未完成连接队列
  - 已完成连接队列

    此处图片及内容参考或截取自《Unix网络编程卷1》p107，这是本好书，建议阅读。
- @1.4 校验port值如未指定port值，则有内核确认port端口，此时应显式获取，更新变量ourPort以便后续使用。

  自此，第一部分setUpOurSocket操作完成，收获的是端口号为554或8554，具有CLOEXEC、REUSEADDR、REUSEPORT且non-blocking标志，发送缓存为50KB，已切换至Listen状态的Socket。

@2 DynamicRTSPServer构造函数有了静态的Socket后，就有了对外提供服务的渠道或窗口，但服务本身并未建设完成，因此第二部分的工作就是铺设基础服务。

  DynamicRTSPServer::DynamicRTSPServer(UsageEnvironment& env, int ourSocket, Port ourPort,
          UserAuthenticationDatabase* authDatabase, unsigned reclamtionTestSeconds)
      //@2.1 RTSPServerSupportingHTTPStreaming构造函数
      : RTSPServerSupportingHTTPStreaming(env, ourSocket, ourPort, authDatabase, reclamationTestSeconds)
  {}

第一小节中，已经给出了DynamicRTSPServer和RTSPServer等类间继承关系图，结合这段代码，也可以看出除了调用基类RTSPServerSupportingHTTPStreaming构造函数外，并无其他内容。

@2.1 RTSPServerSupportingHTTPStreaming构造函数类似地，除调用基类构造函数外，无其他初始化内容。

  RTSPServerSupportingHTTPStreaming::RTSPServerSupportingHTTPStreaming(UsageEnvironment& env,                   int ourSocket, Port rtspPort, UserAuthenticationDatabase* authDatabase,
          unsigned reclamationTestSeconds)
  //@2.1.1 RTSPServer构造函数
  : RTSPServer(env, ourSocket, rtspPort, authDatabase, reclamationTestSeconds)
  {}

@2.1.1 RTSPServer构造函数

  RTSPServer::RTSPServer(UsageEnvironment& env, int ourSocket, Port ourPort,
                 UserAuthenticationDatabase* authDatabase,
                 unsigned reclamationSeconds)
  //@2.1.1.1 GenericMediaServer构造函数
    : GenericMediaServer(env, ourSocket, ourPort, reclamationSeconds)
  , fHTTPServerSocket(-1), fHTTPServerPort(0)
  , fAllowStreamingRTPOverTCP(True)
  , fClientConnectionsForHTTPTunneling(NULL) // will get created if needed
  , fTCPStreamingDatabase(HashTable::create(ONE_WORD_HASH_KEYS))
  , fPendingRegisterOrDeregisterRequests(HashTable::create(ONE_WORD_HASH_KEYS))
  , fRegisterOrDeregisterRequestCounter(0)
  //@2.1.1.2 认证机制
  , fAuthDB(authDatabase)
  {
  }

@2.1.1.1 GenericMediaServer构造函数

  GenericMediaServer::GenericMediaServer(UsageEnvironment& env, int ourSocket,                                           Port ourPort, unsigned reclamationSeconds)
    //@2.1.1.1.1 Medium构造函数
  : Medium(env)
  , fServerSocket(ourSocket), fServerPort(ourPort)
  , fReclamationSeconds(reclamationSeconds)
  //@2.1.1.1.2 HASH Tables
  , fServerMediaSessions(HashTable::create(STRING_HASH_KEYS))
  , fClientConnections(HashTable::create(ONE_WORD_HASH_KEYS))
  , fClientSessions(HashTable::create(STRING_HASH_KEYS))
  {
      //@2.1.1.1.3 ignore SIGPIPE信号
      ignoreSigPipeOnSocket(fServerSocket);
      //@2.1.1.1.4 铺设服务-incomingConnectionHandler
        env.taskScheduler().turnOnBackgroundReadHandling(fServerSocket,
                                    incomingConnectionHandler, this);
  }

@2.1.1.1.1 Medium构造函数

  Medium::Medium(UsageEnvironment& env)
  : fEnviron(env), fNextTask(NULL)
  {
         MediaLookupTable::ourMedia(env)->generateNewName(fMediumName, mediumNameMaxLen);
        env.setResultMsg(fMediumName);
        MediaLookupTable::ourMedia(env)->addNew(this, fMediumName);
  }

根父类，是Media Server中大多数类的父类。MediaLookupTable是一个类，主要用于方便根据名称进行Medium的查找，内部使用，不进行详细说明。

@2.1.1.1.2 HASH Tables 顾名思义，三张表分别保存着服务器媒体会话、客户端连接以及客户端会话。各表内容变动API分别为：
- ServerMediaSessions
  - addServerMediaSession()
  - removeServerMediaSession()
- ClientConnections
  - ClientConnection()构造函数
  - ~ClientConnection()析构函数
- ClientSessions
  - createNewClientSessionWithId()
  - closeAllClientSessionsForServerMediaSession()
@2.1.1.1.3 ignore SIGPIPE信号
先说明下SIGPIPE信号如何产生：当socket对端已调用close进行了完全关闭时，本地Write发出的保温会导致对端回复RST报文，假如本地再次调用Write，则会生成SIGPIPE信号，导致进程退出。
为了避免进程退出，既可以捕获SIGPIPE信号对其进行处理，也可以简单忽略。这样第二次调用Write时会返回-1，且错误值设为SIGPIPE，以便程序知道对端已经关闭。

@2.1.1.1.4 铺设服务-incomingConnectionHandler

实际调用UsageEnvironment中TaskScheduler类的成员函数。

  void turnOnBackgroundReadHandling(int socketNum,
                  BackgroundHandlerProc* handlerProc, void* clientData)
  {
      setBackgroundHandling(socketNum, SOCKET_READABLE,
                              handlerProc, clientData);
    }

该函数又在BasicTaskScheduler类中实现。

  void BasicTaskScheduler::setBackgroundHandling(int socketNum,
      int conditionSet, BackgroundHandlerProc* handlerProc, void* clientData)
  {
      if(socketNum < 0) return;

      FD_CLR((unsigned)socketNum, &fReadSet);
      FD_CLR((unsigned)socketNum, &fWriteSet);
      FD_CLR((unsigned)socketNum, &fExceptionSet);
      if(conditionSet == 0)
      {
          fHandlers->clearHandler(socketNum);
          if(socketNum+1 == fMaxNumSockets)
              --fMaxNumSockets;
      }
      else
      {
          fHandlers->assignHandler(socketNum, conditionSet, handlerProc, clientData);
          if(socketNum+1 > fMaxNumSockets)
              fMaxNumSockets = socketNum + 1;
          if(conditionSet&SOCKET_READABLE) FD_SET((unsigned)socketNum, &fReadSet);
          if(conditionSet&SOCKET_WRITABLE) FD_SET((unsigned)socketNum, &fWriteSet);
          if(conditionSet&SOCKET_EXCEPTION) FD_SET((unsigned)socketNum, &fExceptionSet);
      }
  }

如果你还能记得Live555源码解析(1) - Main 寻根问祖，留其筋骨提到main()函数中的Loop SingleStep()，那么ReadSet、WriteSet、ExceptionSet一定还有印象。事实上，这三个Set用于多Sockets Select。

还需要注意的一句是assignHandler()，作用对象为fHandlers，该对象类型为HandlerSet*，同样在Live555源码解析(1) - Main 寻根问祖，留其筋骨中也有详细说明，此处不再赘述。

只需要记住，Set和fHandlers两个变量配合的结果是为了当socket满足指定条件时，调用设定的处理函数。对应到此处，是指当Socket可读时，调用incomingConnectionHandler函数。完成判断、调用逻辑的实现，就在BasicTaskScheduler::SingleStep()中Socket I/O循环部分。

@2.1.1.2 认证机制虽然本篇并不讨论认证机制，但仍然需要注意的是，认证机制在这一层完成。

3. 总结

从前面两节的代码分析来看，暂时只铺设了一项服务incomingConnectionHandler，同时准备了一些哈希表以供程序运行中使用，分别为ServerMediaSessions、ClientConnections、ClientSessions，也在@2.1.1.1.2 HASH Tables小节中列出了会修改表内容的API。这就是能从DynamicRTSPServer create所发掘的所有动线。

下一篇中，将基于这项服务，寻找服务的使用动机、时机，以及所引起的其他连锁反应。
