3-5 画矩形和按钮

3-5 画矩形和按钮

⏱ 本节预计用时：20分钟

本节意义：不管用啥图形库，画矩形、做按钮都是类似的流程。做项目必用。

本节目标：核心不在记住函数，在于理解。会画矩形，理解按钮是怎么回事；做出一个点 EXIT 就关窗口的小程序；养成"先更新、后渲染"的绘图习惯。

1 画矩形

直接问AI画矩形的函数，以及它声明在哪个头文件里。

DrawRectangle(100, 100, 200, 150, RED);
//参数为        X    Y    宽   高   颜色
//声明在raylib.h里

易知，这行代码在 (100, 100) 处画一个宽200、高150的红色实心矩形。画出来的矩形位置是唯一确定的，它占据了从 (100,100) 到 (300,250) 的区域。

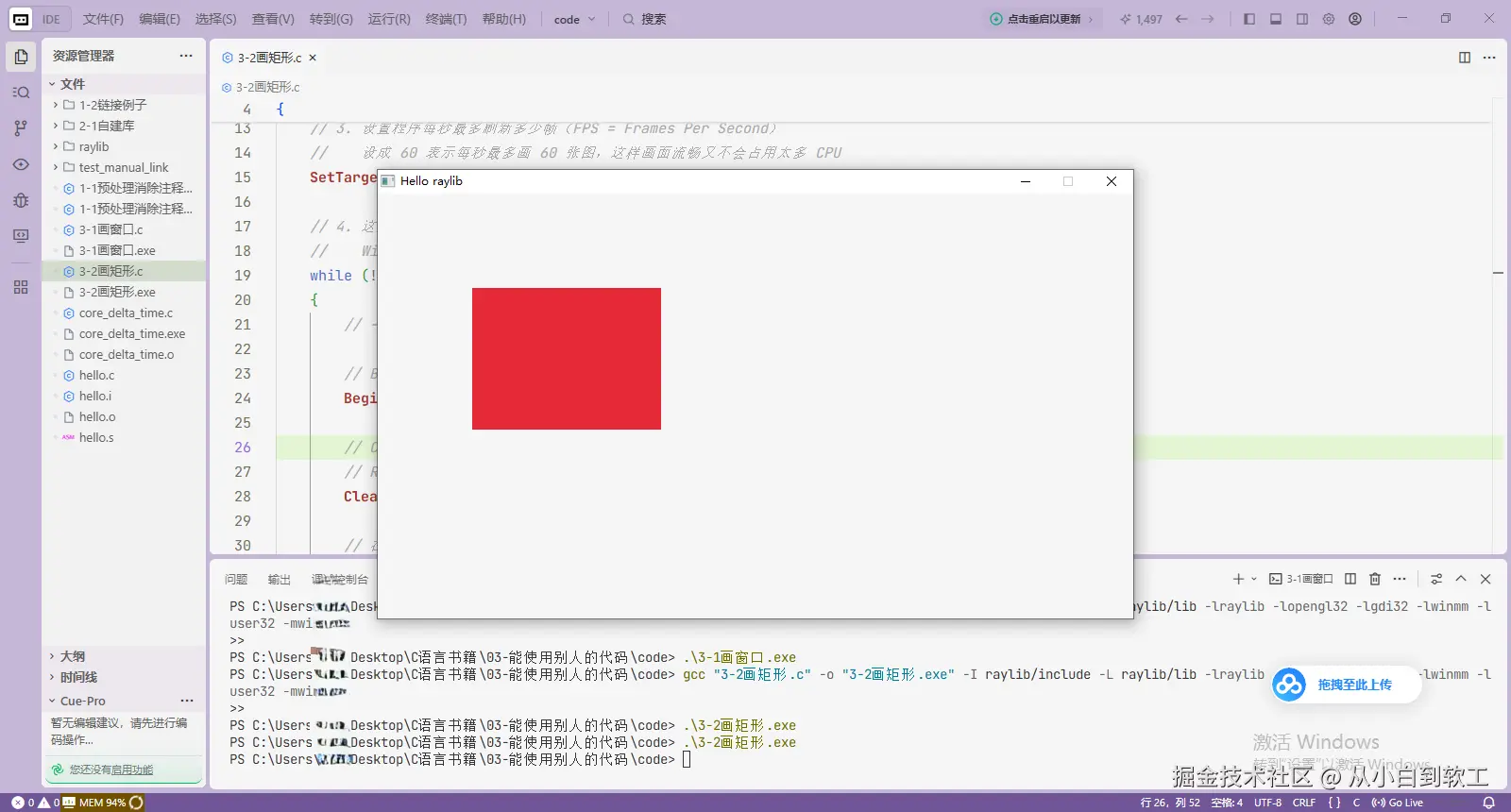

把上边画文字的代码换成画矩形的代码，编译运行：

矩形的位置及大小示意图：

和颜色一样，矩形也有结构体Rectangle，它用来描述一个矩形，有四个成员：

typedef struct Rectangle {
    float x;        /* 矩形左上角的横坐标 */
    float y;        /* 矩形左上角的纵坐标 */
    float width;    /* 宽 */
    float height;   /* 高 */
} Rectangle;

它的几个成员和DrawRectangle传入的参数一样，那你很自然地就会想，那我参数直接传入Rectangle不就完了嘛，我能想到做库的大佬也能想到，那肯定有对应的函数。

一问Ai果然有，于是我们也可以这么画矩形：

Rectangle rect = {100, 100, 200, 150};
DrawRectangleRec(rect, RED);

完整示例：

#include "raylib.h"

int main()
{
    int screenWidth = 800;
    int screenHeight = 450;

    InitWindow(screenWidth, screenHeight, "Hello raylib");
    SetTargetFPS(60);
    while (!WindowShouldClose())
    {
        BeginDrawing();
        ClearBackground(RAYWHITE);

        Rectangle rect = {100, 100, 200, 150};
        DrawRectangleRec(rect, RED);

        EndDrawing();
    }
    CloseWindow();
    return 0;
}

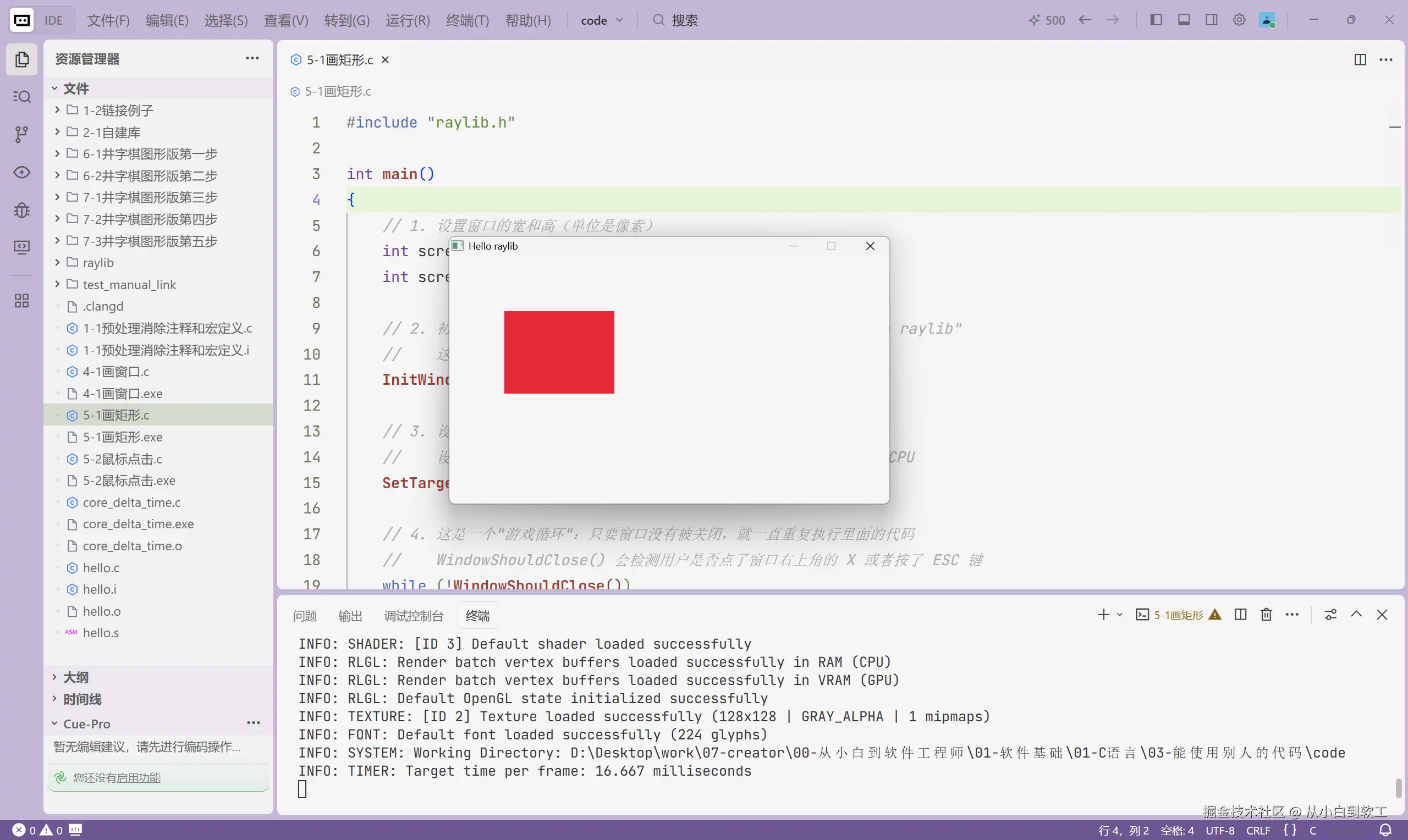

运行效果：

2 鼠标交互

在命令行版井字棋里，你想"开始游戏"，得输入数字 1 再按回车；在图形版里，你希望的是：鼠标点一下"开始游戏"那个矩形，程序就启动。

这也是图形软件和命令行软件最大的区别之一。用户不再靠敲键盘和程序交互了，而是靠鼠标点点点。

这背后其实藏着两个问题：

1. 程序怎么知道鼠标现在在哪？
2. 程序怎么知道鼠标点了没有，怎么点的？

去问AI："raylib 里，怎么获取鼠标位置？怎么判断左键被按下？请给我一个能跑通的最小例子。"

得到了这么一坨：

#include "raylib.h"

int main(void)
{
    InitWindow(800, 600, "鼠标测试");
    SetTargetFPS(60);

    int clickCount = 0;   /* 记录一共点了多少下左键 */

    while (!WindowShouldClose())
    {
        /* 1. GetMousePosition：返回鼠标当前的坐标，是一个 Vector2 */
        Vector2 mouse = GetMousePosition();

        /* 2. IsMouseButtonPressed：这一帧"刚刚按下"左键才返回 true */
        /*    注意：是"按下这一下"，不是"一直按着不放" */
        if (IsMouseButtonPressed(MOUSE_BUTTON_LEFT)) {
            clickCount = clickCount + 1;
        }

        BeginDrawing();
        ClearBackground(RAYWHITE);

        /* 把坐标和点击次数画到屏幕上（TextFormat 是格式化字符串，就像 printf） */
        DrawText(TextFormat("鼠标位置: %d, %d", (int)mouse.x, (int)mouse.y),
                 20, 20, 20, DARKGRAY);
        DrawText(TextFormat("左键点击次数: %d", clickCount),
                 20, 50, 20, DARKGRAY);

        /* 在鼠标位置画一个红色小圆点，移动鼠标就能看到圆点跟着走 */
        DrawCircleV(mouse, 8, RED);

        EndDrawing();
    }

    CloseWindow();
    return 0;
}

先编译：

gcc 4-1鼠标测试.c -o 4-1鼠标测试.exe -I raylib/include -L raylib/lib -lraylib -lopengl32 -lgdi32 -lwinmm

运行：

你移动鼠标会看到红点跟着走，屏幕上实时显示坐标；每点一下左键，计数就加 1。

这里面出现了几个新东西，Vector2、GetMousePosition、MOUSE_BUTTON_LEFT、IsMouseButtonPressed、TextFormat等等。

这里我们不看头文件了，直接结合ai给的这些注释去看代码，去主动地想这些词应该是什么东西，做了什么事情。

• Vector2，应该是有x和y两个成员的结构体，表示坐标位置，和我们第二章井字棋里写的Position结构体一样。
• MOUSE_BUTTON_LEFT是一个鼠标左键的宏，我猜它应该还有鼠标中键和右键的宏。
• GetMousePosition，翻译一下就是获取鼠标位置，返回值的类型当然是Vector2（因为要获取x，y坐标），不用传入参数，因为系统里的鼠标光标只有一个，直接在函数体里对它操作就行。
• IsMouseButtonPressed，翻译一下就是鼠标是否点击，IsMouseButtonPressed()就像score>100一样，会返回一个布尔值，如果点了则返回真，没点则返回假。
• TextFormat，很明显，它是个像printf一样的函数，区别是printf是把字符串组装好之后输出到终端，它是直接返回。

为什么鼠标在桌子上动一下，电脑就知道鼠标具体怎么懂的，并且能返回它在屏幕上的位置？暂时不用管，后边的书会讲嵌入式和linux系统，到时候你就会明白整个流程是什么样的。

认真去想这个过程，觉得一切都是这么地顺其自然，这时再去看源码，发现确实就是这么回事（有些地方有偏差，就再去想人家为啥这样）。这时，对于整个过程的理解也便更深了一层，再次出现类似的需求时也就有思路了。

3 咋点按钮

知道咋点了，那怎么"点按钮"呢？这里我们假设按钮是一个矩形，判断点没点按钮，就是判断鼠标点的那个位置，在不在矩形里面。

"点 P 在矩形 R 里"，翻译成大白话就是：

P 的横坐标要在 R 的左、右两条边之间，P 的纵坐标要在 R 的上、下两条边之间。

那么，判断点在不在矩形里的逻辑就应该这样写：

Rectangle btn = { 250, 250, 300, 80 };   /* 一个按钮矩形 */

if (mouse.x >= btn.x && mouse.x <= btn.x + btn.width &&    /* 横坐标在左右边之间 */
    mouse.y >= btn.y && mouse.y <= btn.y + btn.height) {   /* 纵坐标在上下边之间 */
    /* 鼠标在这个矩形里 */
}

你很自然地就会想，这个操作用的还挺多，之前raylib官方肯定写过这个逻辑了。

一查果然有：

bool CheckCollisionPointRec(Vector2 point, Rectangle rec);

作用：point 落在矩形 rec 里就返回 true，否则 false。

所以"判断鼠标点中了按钮"就是这么一句：

if (IsMouseButtonPressed(MOUSE_BUTTON_LEFT) && CheckCollisionPointRec(mouse, btn)) {
    /* 点中了按钮 btn */
}

这里我们画一个退出的按钮，点它就关闭窗口。下一节做井字棋的主菜单时可以直接复用。

注意代码中的逻辑是先更新，再渲染，这是行业通用的绘图标准。

不是先渲染、再更新，也不是边渲染、边更新。这个我们会放到第七章讲清楚。

#include "raylib.h"

int main(void)
{
    InitWindow(800, 600, "退出按钮示例");
    SetTargetFPS(60);

    Rectangle exitBtn  = { 250, 360, 300, 80 };

    while (!WindowShouldClose())
    {
        // 1. 更新阶段：读取输入
        /* 每一帧，先把"输入"读进来 */
        Vector2 mouse = GetMousePosition();
        int clicked = IsMouseButtonPressed(MOUSE_BUTTON_LEFT);

        if (clicked && CheckCollisionPointRec(mouse, exitBtn)) {
            break;              /* 点退出：关程序 */
        }

        // 2. 渲染阶段：只负责画东西
        /* 画这一帧 */
        BeginDrawing();
        ClearBackground(RAYWHITE);

        DrawRectangleRec(exitBtn, GRAY);    /* 画"退出"按钮 */
        DrawText("EXIT",  360, 382, 30, WHITE);

        EndDrawing();
    }

    CloseWindow();
    return 0;
}

运行效果：

ok，该学的都学完了，下一讲，让我们开始改井字棋！
