OpenGL驱动的实时绿幕抠图：GPU着色器色度键控原理与MEDAI V2实战

标签：OpenGL 绿幕抠图 色度键控 GPU渲染 片元着色器 MEDAI V2

文章目录

• 一、为什么绿幕抠图离不开GPU
  • 1.1 抠图的本质是"逐像素"运算
  • 1.2 OpenGL 是什么
  • 1.3 GPU渲染管线速览
  • 1.4 着色器：跑在GPU上的小程序
• 二、OpenGL如何实现色度键控
  • 2.1 关键数据结构：纹理与帧缓冲
  • 2.2 片元着色器的抠图数学
  • 2.3 一段可运行的GLSL伪代码
  • 2.4 渲染到纹理：接入编码链路
• 三、为什么GPU方案又快又稳
• 四、MEDAI V2绿幕功能实战
  • 4.1 效果演示
  • 4.2 八项参数与着色器运算的对应关系
  • 4.3 配置操作步骤
  • 4.4 与AI智能推流联动
• 五、典型应用场景
• 六、调参技巧与排障
• 七、总结

---

一、为什么绿幕抠图离不开GPU

1.1 抠图的本质是"逐像素"运算

回顾绿幕抠图的核心动作：对画面中的每一个像素，判断它"有多绿"，绿到一定程度就把它变成透明，再和背景图混合。

这听起来简单，但算账就不简单了：

• 1080P 画面一帧有 1920 × 1080 ≈ 207万 个像素
• 每个像素要算一次颜色距离、一次阈值判定、一次混合
• 实时 30fps 意味着每秒要处理 6200 万次这样的运算；60fps 则是 1.24 亿次

用 CPU 串行做这件事，要么掉帧、要么卡顿。而这件事有一个迷人的特点——每个像素的计算互不依赖，可以完全并行。这恰好是 GPU 的强项，而 OpenGL 正是让 CPU 把这类任务"派单"给 GPU 的标准接口。

1.2 OpenGL 是什么

OpenGL（Open Graphics Library） 是一套跨平台的图形渲染 API，诞生于 1992 年由 SGI 提出，现由 Khronos Group 维护。它的定位很明确：让应用程序把"绘制图形的指令"交给显卡（GPU）去执行，而不是自己在 CPU 上慢慢算。

你平时看到的 3A 游戏画面、工业三维软件、甚至很多视频特效，底层都是 OpenGL（或它的近亲 Vulkan / DirectX / Metal）在驱动 GPU 渲染。

在嵌入式与移动端，对应的是 OpenGL ES；在浏览器里是 WebGL。MEDAI V2 这类嵌入式直播设备上的特效处理（含绿幕抠图），正是跑在设备内置 GPU 上的图形 API 完成的——把摄像头帧当"纹理"传进去，GPU 算完再把结果"渲染"出来。

1.3 GPU渲染管线速览

当你调用 OpenGL 绘制时，数据会经过一条被称为渲染管线（Pipeline） 的流程。理解这条流水线，就理解了绿幕为什么能实时：

[CPU 提交] 顶点数据 + 纹理(视频帧/背景图)
      │
      ▼
┌─────────────────────────────────────┐
│ ① 顶点着色器 (Vertex Shader)        │  计算每个顶点的位置
│ ② 光栅化 (Rasterization)           │  把图形切成一颗颗"片元(像素候选)"
│ ③ 片元着色器 (Fragment Shader) ◀── 关键！逐像素计算最终颜色
│ ④ 帧缓冲 (Framebuffer)             │  写入最终图像
└─────────────────────────────────────┘
                  │
                  ▼
            输出到屏幕 / 离屏纹理(供编码)

注意第 ③ 步：片元着色器（Fragment Shader）会对每个像素独立执行一遍同一段程序。GPU 内部有上千个核心，可以一次性并行启动几百万个这样的"小程序副本"。这正是逐像素抠图的理想执行模型。

1.4 着色器：跑在GPU上的小程序

着色器（Shader）是用 GLSL（OpenGL Shading Language） 编写的小程序，编译后运行在 GPU 上。与绿幕抠图关系最大的是两类：

着色器	作用	与抠图的关系
顶点着色器	决定每个顶点画在屏幕的什么位置	画一个铺满画面的"全屏四边形"，把整帧画面纳入处理范围
片元着色器	决定每个像素最终的颜色与透明度	抠图的核心：在这里算颜色距离、判定透明、做溢出抑制、与背景混合

一句话总结底层模型：绿幕抠图 = 一份跑在片元着色器里的逐像素程序 + 两份纹理（前景视频帧、背景图）。

---

二、OpenGL如何实现色度键控

2.1 关键数据结构：纹理与帧缓冲

OpenGL 处理视频离不开两个概念：

• 纹理（Texture）：GPU 能直接采样的一张图。我们把摄像头采集到的每一帧上传成一张纹理 texForeground，把用户上传的背景图上传成另一张纹理 texBackground。
• 帧缓冲对象 FBO（Framebuffer Object）：可以"离屏"渲染——也就是把处理结果画到另一张纹理而不是屏幕上。这让我们能把抠像结果作为下一环节的原料（比如继续叠加LOGO、再交给编码器）。

设备端"实时抠像合成"说的就是：每一帧视频上传为纹理 → GPU 着色器处理后渲染进 FBO 纹理 → 该纹理直接进入编码/推流/录制链路，全程不经过电脑 CPU 的软件合成。

2.2 片元着色器的抠图数学

在片元着色器里，对每个像素 (u,v) 做以下几步：

① 采样前景色

vec3 fg = texture(texForeground, uv).rgb;   // 当前像素的前景颜色

② 计算与键色（绿）的颜色距离

判断"有多绿"。常用两种空间：

• RGB 空间直接欧氏距离：dist = distance(fg, keyColor)
• 更专业的做法：转到 YCbCr 色度空间，只比较色度分量 Cb/Cr（人眼对亮度不敏感，对色度敏感，所以色度键控更稳）

float dist = distance(fg, keyColor);  // keyColor 为绿幕的绿色，如 (0.0, 1.0, 0.0)

③ 由距离得到透明度 α（Alpha）

这正是 MEDAI V2「色差容忍度」与「边缘平滑度」的数学本质：

// tolerance = 色差容忍度；softness = 边缘平滑度对应的过渡带
float alpha = smoothstep(tolerance - softness, tolerance, dist);

• 像素越接近绿色 → dist 越小 → alpha 趋近 0（透明，即被抠掉）
• 像素越远离绿色（人物）→ dist 越大 → alpha 趋近 1（保留）
• smoothstep 的两个边界之间的"过渡带"就是边缘平滑度：它让前景与背景的交界不再是硬锯齿，而是一段自然渐变

④ 绿色溢出抑制（Despill）

绿幕的光会反射到人物头发、肩膀上，形成难看的"绿边"。着色器里检测绿色通道异常偏高，用红/蓝通道补偿回来：

float spill = max(fg.g - max(fg.r, fg.b), 0.0);  // 绿色比红蓝都高出多少
fg.g -= spill;                  // 削减溢出
fg.r += spill * 0.5;            // 用红蓝补回，避免画面发暗
fg.b += spill * 0.5;

⑤ 边缘侵蚀 / 边缘模糊

• 边缘侵蚀：对得到的 α 做一次"收缩"（形态学腐蚀 / 偏移采样），把残留的一圈绿边向内吃掉——对应 MEDAI V2 的「边缘侵蚀」。
• 边缘模糊：对 α 做多次采样平均，柔化边界——对应「边缘模糊」。

⑥ 与背景混合（Alpha混合）

最后一步，把前景按 α 合成到背景上，公式与 MEDAI V2 视频特效体系的底层完全一致：

vec3 bg = texture(texBackground, uv).rgb;
vec3 outColor = mix(bg, fg, alpha);   // 等价于 输出 = α×前景 + (1-α)×背景

这就是所有图层合成特效的共同基石——Alpha 混合。

2.3 一段可运行的GLSL伪代码

把上面几步拼起来，一个最简绿幕片元着色器长这样（已省略顶点着色器与样板代码）：

precision mediump float;
uniform sampler2D texForeground;   // 摄像头视频帧
uniform sampler2D texBackground;   // 用户背景图
uniform vec3      keyColor;        // 绿幕键色，如 (0.0, 1.0, 0.0)
uniform float     tolerance;       // 色差容忍度
uniform float     softness;        // 边缘平滑度
uniform float     despill;         // 溢出抑制强度
varying vec2      uv;

void main() {
    vec3 fg = texture2D(texForeground, uv).rgb;

    // 1) 颜色距离判定
    float dist = distance(fg, keyColor);
    float alpha = smoothstep(tolerance - softness, tolerance, dist);

    // 2) 绿色溢出抑制
    float spill = max(fg.g - max(fg.r, fg.b), 0.0) * despill;
    fg.g -= spill;

    // 3) 与背景混合
    vec3 bg = texture2D(texBackground, uv).rgb;
    vec3 outColor = mix(bg, fg, alpha);

    gl_FragColor = vec4(outColor, 1.0);
}

真实产品里还会叠加边缘侵蚀、亮度/对比度、抗闪烁等后处理，但核心思路就是这段 20 行左右的着色器。

2.4 渲染到纹理：接入编码链路

下图概括了整条"纹理输入 → 片元着色器 → 离屏输出"的处理管线：

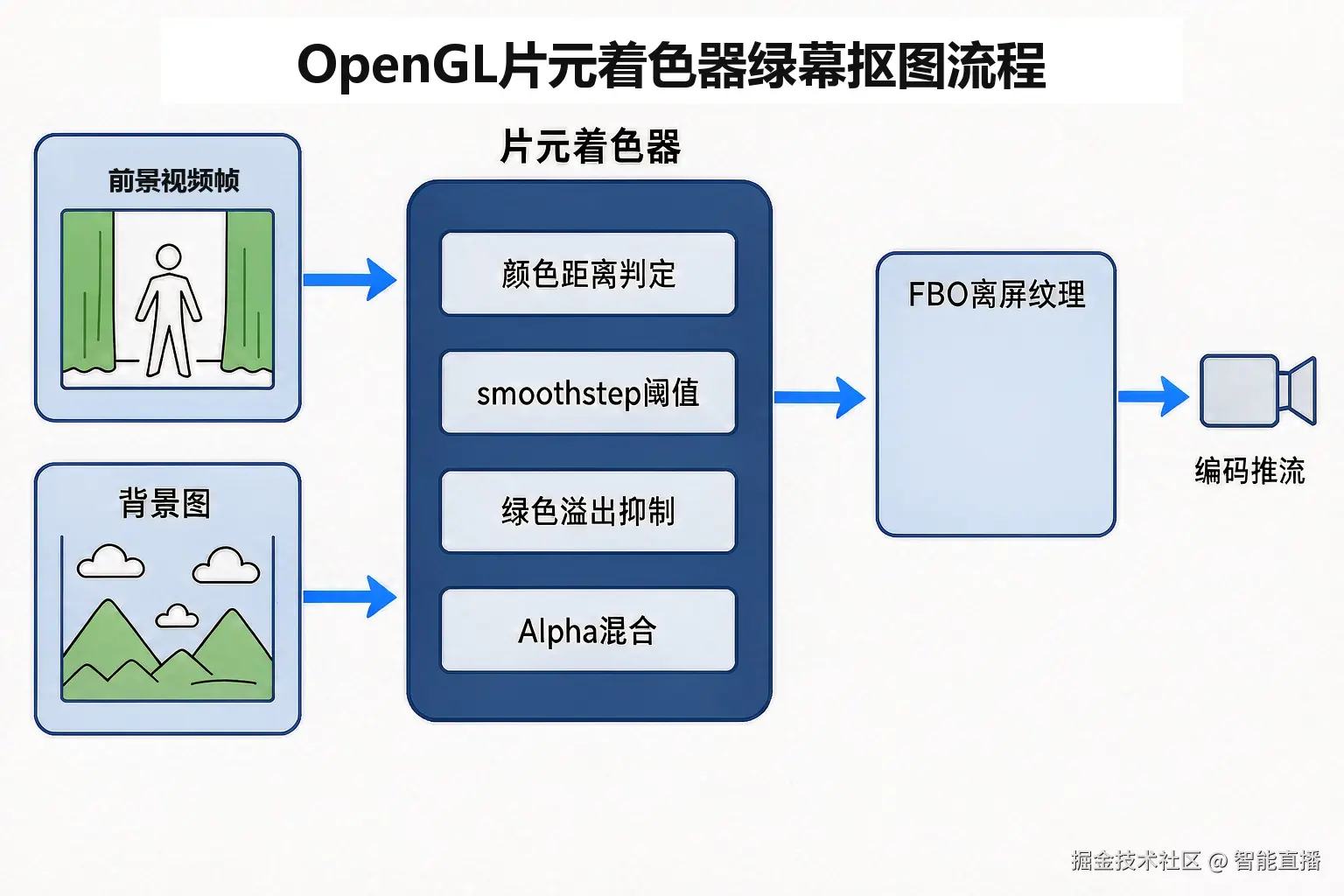

图1：OpenGL片元着色器绿幕抠图管线——前景帧与背景图作为纹理输入，GPU逐像素处理后经FBO离屏纹理进入编码推流

摄像头帧 ──上传──▶ texForeground ┐
                                 ├─▶ [片元着色器逐像素处理] ─▶ FBO纹理(抠像结果)
背景图   ──上传──▶ texBackground ┘                                      │
                                                                       ▼
                                              编码(H.264/H.265) → 推流/录制/叠加

MEDAI V2 把这套流程固化在设备端：绿幕合成后的画面即成为主画面，后续 RTMP 推流、本地录制、视频叠加输出的都是抠像合成后的效果。

---

三、为什么GPU方案又快又稳

把 CPU 软件抠图与 OpenGL/GPU 着色器方案放在一起对比：

维度	CPU 软件逐帧处理	OpenGL/GPU 着色器
执行模型	串行，逐像素排队	并行，百万像素同时算
1080P@30fps 算力	6千万次/秒，易掉帧	轻松覆盖，余量充足
实时性	依赖强CPU，笔记本易发热降频	专用GPU，功耗低、延迟稳定
与编码链路衔接	需回读内存，多一次拷贝	渲染结果直接喂编码器(零拷贝)
设备形态	必须配电脑 + 软件(OBS等)	单台嵌入式设备即可

结论：在固定直播间要长期稳定产出电影级边缘的虚拟背景，基于 GPU/OpenGL 的硬件抠图方案在实时性、功耗、稳定性上全面占优——这正是 MEDAI V2 把绿幕抠图放在设备端 GPU 实时完成、而非依赖外接电脑的原因。

---

四、MEDAI V2绿幕功能实战

4.1 效果演示

MEDAI V2 在「特效配置 → 绿幕配置」下内置完整绿幕抠图，与 LOGO 参数、视频叠加并列。主输入源固定为 UVC（USB 摄像头），背景支持上传本地自定义图片，设备端实时完成抠像合成。

先看效果对比：

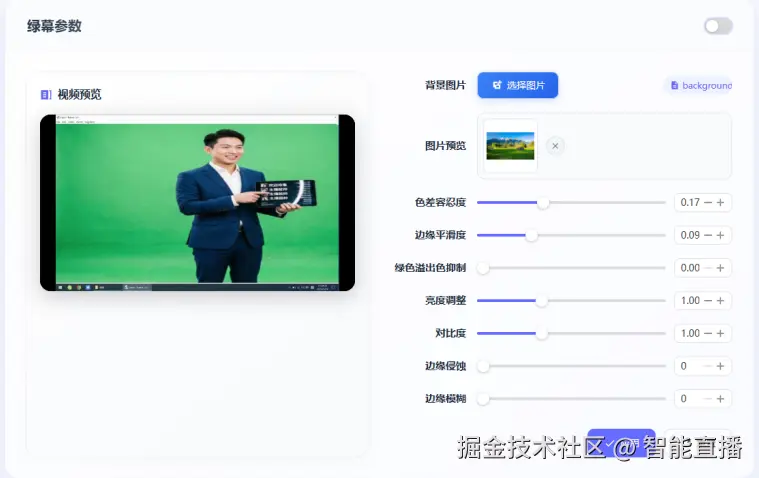

图2：绿幕功能未开启时的原始输入源——人物站在绿幕背景前

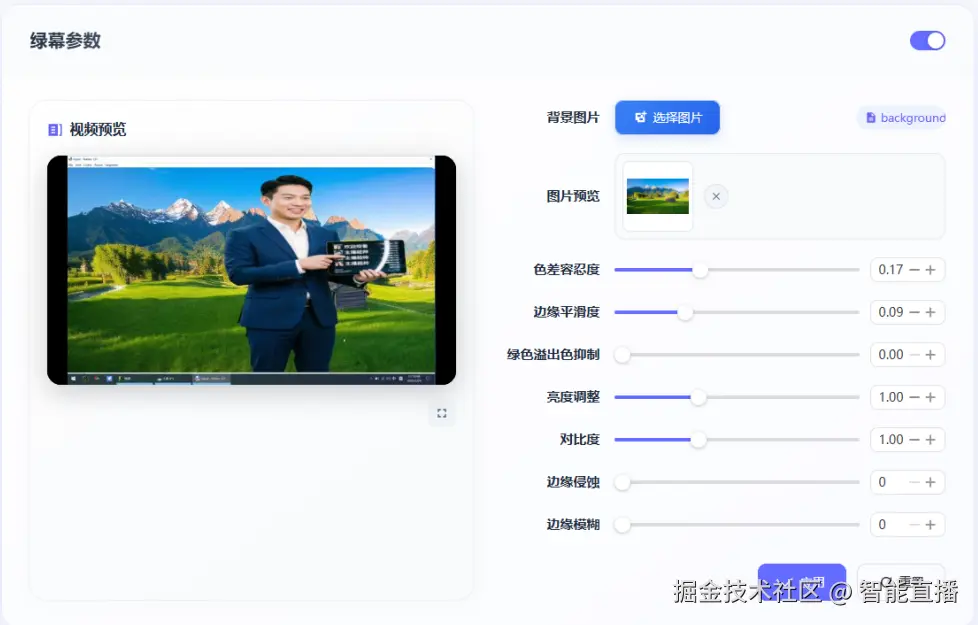

图3：绿幕功能开启后——人物被精准抠出，实时合成到山水风景背景上

从图3可见，人物轮廓边缘干净，绿背景被完整替换为自定义风景图，全程在设备端实时完成。

4.2 八项参数与着色器运算的对应关系

绿幕配置页提供 8 项调节（说明书 6.3 定义），每一项都能在上一节的着色器逻辑里找到"算法身份"：

参数	功能说明（说明书）	对应的着色器运算
背景图片	用户自定义合成背景	上传为 texBackground 纹理
色差容忍度	判断颜色差异是否在允许范围	公式中的 tolerance 阈值
边缘平滑度	消除图形边缘锯齿	smoothstep 过渡带宽度 softness
绿色溢出色抑制	减少绿色过曝造成的颜色溢出	第④步 despill 溢出补偿
亮度调整	整体明暗微调	输出前 outColor *= 亮度
对比度	增强/减弱亮暗差异	输出前对比度变换
边缘侵蚀	向内收缩边缘，腐蚀效果	对 α 做形态学收缩，吃掉残留绿边
边缘模糊	柔化边界，过渡更自然	对 α 多次采样平均
重置	恢复默认参数	还原 tolerance/softness/despill 等

理解这张表，调参就不再是"凭感觉拉滑块"，而是"在调着色器里的哪个变量"。

4.3 配置操作步骤

1. 准备绿幕环境：按布光要点搭建绿幕场景，UVC 摄像头接入 MEDAI V2 的 USB3.0 接口
2. 进入配置页面：登录设备管理网页，进入「特效配置 → 绿幕配置」
3. 上传背景图：点击「选择图片」上传自定义合成背景，在预览区确认
4. 开启绿幕开关：打开页面右上角开关，视频预览区实时显示抠像合成效果
5. 微调参数：观察预览，按"先抠净→再修边→后调光"的顺序逐项微调（见第六节）
6. 应用生效：点击「应用」保存；调乱了点「重置」一键还原

绿幕合成后的画面即成为编码链路主画面，后续 RTMP 推流、USB 录制、视频叠加输出的都是抠像合成效果。

4.4 与AI智能推流联动

在「智能配置」页面提供 「启用绿幕」 开关：当 AI 识别到人形（person）时，设备自动开启绿幕功能；人离开后按配置自动关闭或切换背景。

由此可实现全自动场景：主播走上绿幕 → AI 检测到人形 → 自动开启 RTMP 推流 + 自动开启绿幕合成 + 自动开启录制 → 主播离开 → 延时自动停播，全程零人工干预。

---

五、典型应用场景

1. 电商直播：主播 + 绿幕 + 商品主题虚拟背景，一台 MEDAI V2 替代"电脑 + OBS 抠像 + 推流"的复杂方案
2. 虚拟演播室：新闻播报、访谈节目实时合成虚拟场景，省去实景搭建
3. 网课/在线教学：老师人像叠加到课件背景前，提升课程表现力
4. 企业发布会：演讲者实时合成到品牌视觉背景，配合 LOGO 参数叠加企业标识
5. 医疗/远程示教：讲解者人像与示教画面合成，突出重点内容

---

六、调参技巧与排障

推荐调参顺序（先抠净再修边后调光）：

色差容忍度（先抠干净背景）
  → 绿色溢出抑制（去掉人物身上的绿反光）
    → 边缘平滑度（消除锯齿）
      → 边缘侵蚀/边缘模糊（精修轮廓）
        → 亮度/对比度（让人物与背景光线协调）

常见问题排查：

问题现象	原因	解决方法
背景抠不干净、有残留	容忍度过小 / 幕布照明不均	调大色差容忍度；改善绿幕布光
人物部分被误抠（衣服破洞）	容忍度过大 / 衣物偏绿	调小容忍度；更换衣物
人物边缘泛绿光	绿色溢出	调大绿色溢出抑制；人物远离幕布
边缘锯齿明显	平滑度过低	调大边缘平滑度
边缘有一圈顽固绿线	残留绿边	逐步调大边缘侵蚀（不宜过大，否则人物"缩水"）
合成画面人物与环境光不协调	明暗反差差异	微调亮度调整与对比度

---

七、总结

本文从 GPU 视角重新拆解了绿幕抠图：它本质是一份跑在片元着色器里的逐像素程序，把摄像头帧与背景图作为纹理，用"颜色距离 → 阈值(α) → 溢出抑制 → Alpha 混合"四步完成实时合成，并借助 FBO 离屏渲染直接接入编码链路。

核心要点回顾：

• 抠图是逐像素并行运算，天然适合 GPU；OpenGL 是 CPU 把这类任务派单给 GPU 的标准接口
• GPU 渲染管线中，片元着色器逐像素独立执行，是抠图核心；纹理 + FBO 实现"上传→处理→离屏输出"
• 抠图数学：dist = distance(fg, keyColor) → alpha = smoothstep(...) → mix(bg, fg, alpha)，即 输出 = α×前景 + (1-α)×背景
• MEDAI V2 八项参数一一对应着色器变量：容忍度=tolerance、平滑度=softness、溢出抑制=despill、侵蚀/模糊=α后处理
• GPU 方案在实时性、功耗、稳定性上全面优于 CPU 软件方案，是固定直播间长期稳定虚拟背景的首选
• 绿幕可与 AI 人形识别联动，实现"人来自动开播 + 自动抠像"的无人值守流程

相比 CPU 软件方案和 AI 人像分割，基于 GPU/OpenGL 的硬件绿幕在边缘质量、实时性和稳定性上依然不可替代。MEDAI V2 将绿幕抠像、多协议推流、本地录制集成于一体，让专业级虚拟背景直播不再需要复杂的电脑软件方案。
