第一次在板子上把 UWB 测距跑通，我盯着规格书那句「±10cm」想了很久：这数字是测出来的，还是算出来的？
后来被天线时延坑过、跟时钟 ppm 纠缠过几轮，才真正明白——厘米级从来不是白给的，是三个条件同时满足的结果。
这篇从 1ns 时间戳开始，一路拆到 DSTWR，再点名三个把精度拉回米级的真凶。
先给结论
- UWB 的「厘米级」翻译成时间口径，是要你的时间戳分辨率压到皮秒级——飞行时间每偏 1ns，距离就偏约 30cm。
- 协议默认选 DSTWR，不是为了测得更准，是为了让两端各自的系统延迟自己减掉自己。
- 精度从 cm 掉回 m 级，几乎都卡在三件事：时间戳分辨率、Reply Delay 没差分消掉、天线时延没标定。而掉在哪个环节，决定你去调哪个参数。
一、测距的本质，是测「时间」
UWB 不用信号强度（RSSI）去反推距离——那条路误差太大、还随环境乱跳。UWB 直接测电磁波飞过这段距离的飞行时间 ToF，再乘光速：
距离 = ToF × c (c ≈ 3×10⁸ m/s)
这里有个反直觉的数字：飞行时间每偏差 1ns，距离就偏差约 30cm。
也就是说，所谓的「厘米级精度」，翻译成时间口径，是要求你的时间戳分辨率必须压到皮秒级。这才是 UWB 物理层真正的门槛，不是发射功率，也不是天线增益。

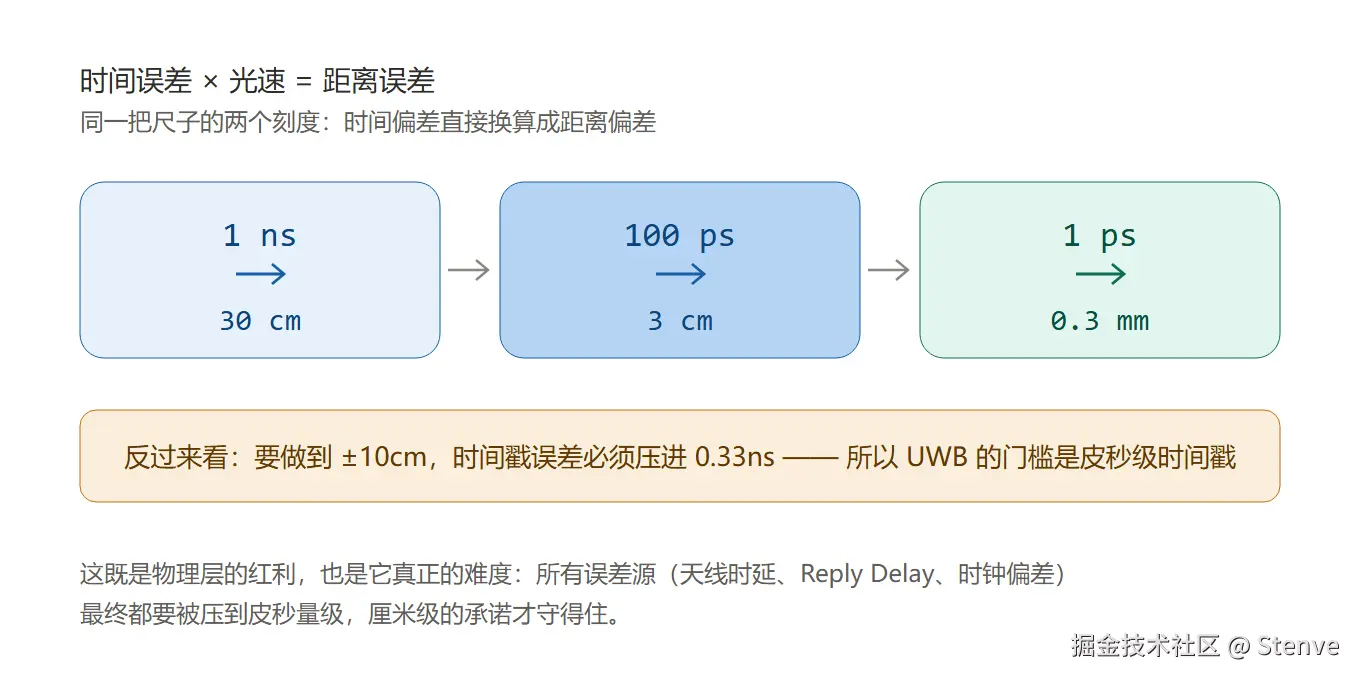

图1：时间误差 × 光速 = 距离误差。cm 级承诺的背后是 ps 级时间戳。
二、单向测距为什么不行：Reply Delay 这个坑
最朴素的想法：A 发、B 收，B 记下收到的时刻，乘光速。
问题在于 B 从「收到电磁波」到「处理完、能打出时间戳」之间，隔着一段接收处理 + 回程调度延迟，也就是 Reply Delay。这段延迟是毫秒级的（典型 ≈1ms），对应到距离就是几百米。
所以单向（SSTWR）测距的误差，几乎全卡在这个毫秒级的 Reply Delay 上——它根本不是噪声，是系统性偏差。
三、双边双向测距（DSTWR）：把 Reply Delay 消掉
解法是把「发→收」做成一次往返对话，记录两端的四个时间戳，用对称差分把毫秒级的系统延迟消掉：
ToF = (RTT1·RTT2 − RPT1·RPT2) / (RTT1 + RPT2 + RPT1 + RTT2)
时序长这样——注意两端各自记的是「自己看到的往返」和「对方的处理延迟」：
关键性质在于：当两端对称时，RTT1 + RPT2 = RPT1 + RTT2，公式会退化成只和「双方往返时间之差」有关。那个毫秒级的 Reply Delay，在分子里被差分抵消了。 这正是 DSTWR 比 SSTWR 强、也是协议默认选它的原因。

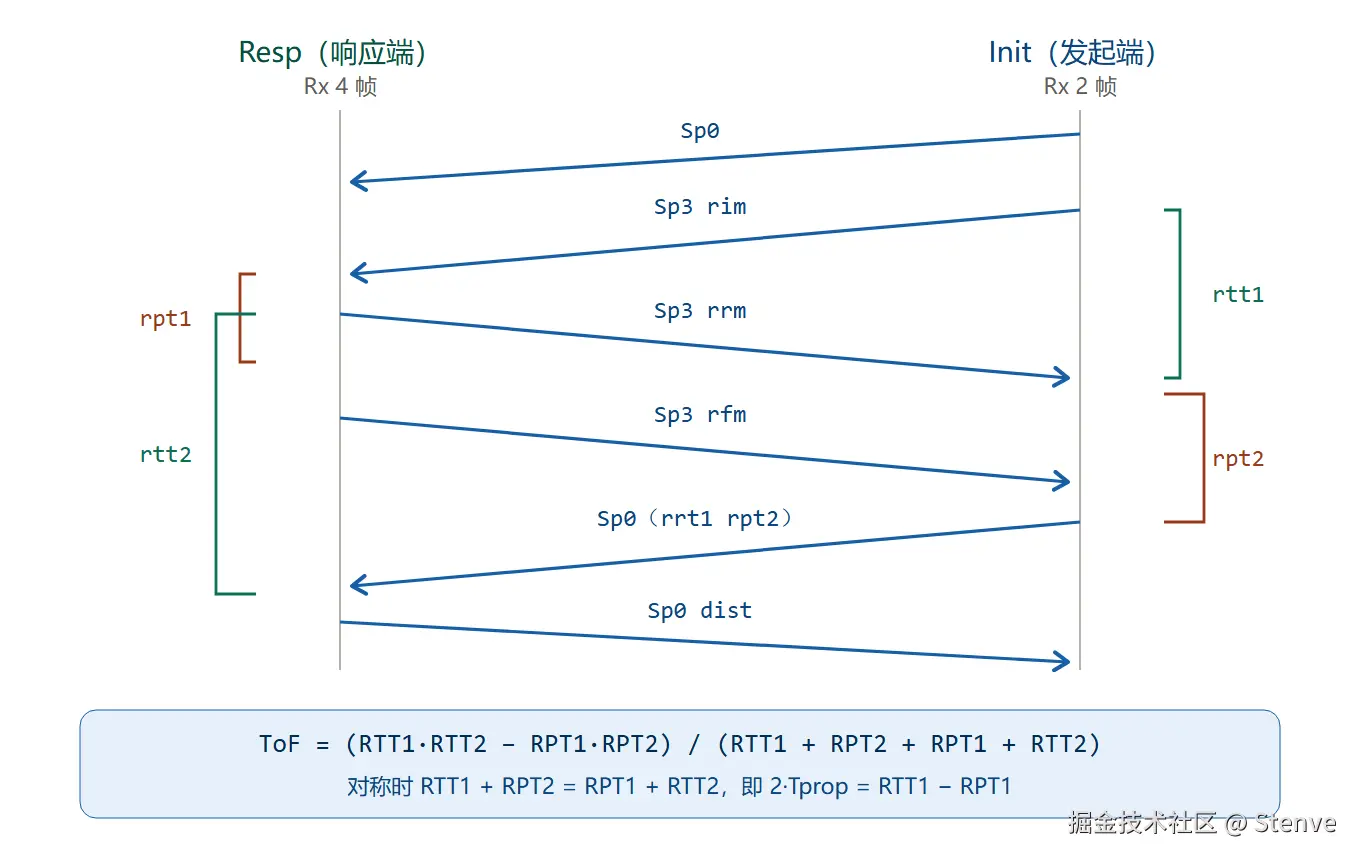

图2：DSTWR 时序。绿＝两端各自看到的往返时间（rtt），红＝对方的处理延迟（rpt）；Resp 端拿到 Init 端算好的 rtt1/rpt2 后自行解算距离（Sp0 dist）。
一句话记住：DSTWR 的精髓不是「测得更准」，是「让两边各自的系统延迟自己减掉自己」。
四、但有几个误差源，DSTWR 抵消不掉
| 误差源 | 典型量级 | 能否被 DSTWR 差分抵消 | 工程对策 |
|---|---|---|---|
| 天线时延（Antenna Delay） | 不标定 → 系统性偏近 1 米 | 否（每板固定偏置） | 逐板标定 TX/RX 时延 |
| 时钟偏差（ppm） | 20ppm@100m → 约 0.02cm | 部分（优于 SSTWR） | 常规距离可忽略，但须标定 |
| 头长 / 低功耗切换 | 微小但不对称的偏移 | 只能抵消对称项，单边残差 D−a | 调度保证收发对称、PLL lock 不丢拍 |
| 时钟偏差过大（射频维度） | 链路直接断 | 不涉及 ToF | 两端时钟须标定，否则 PLL 锁不住 |

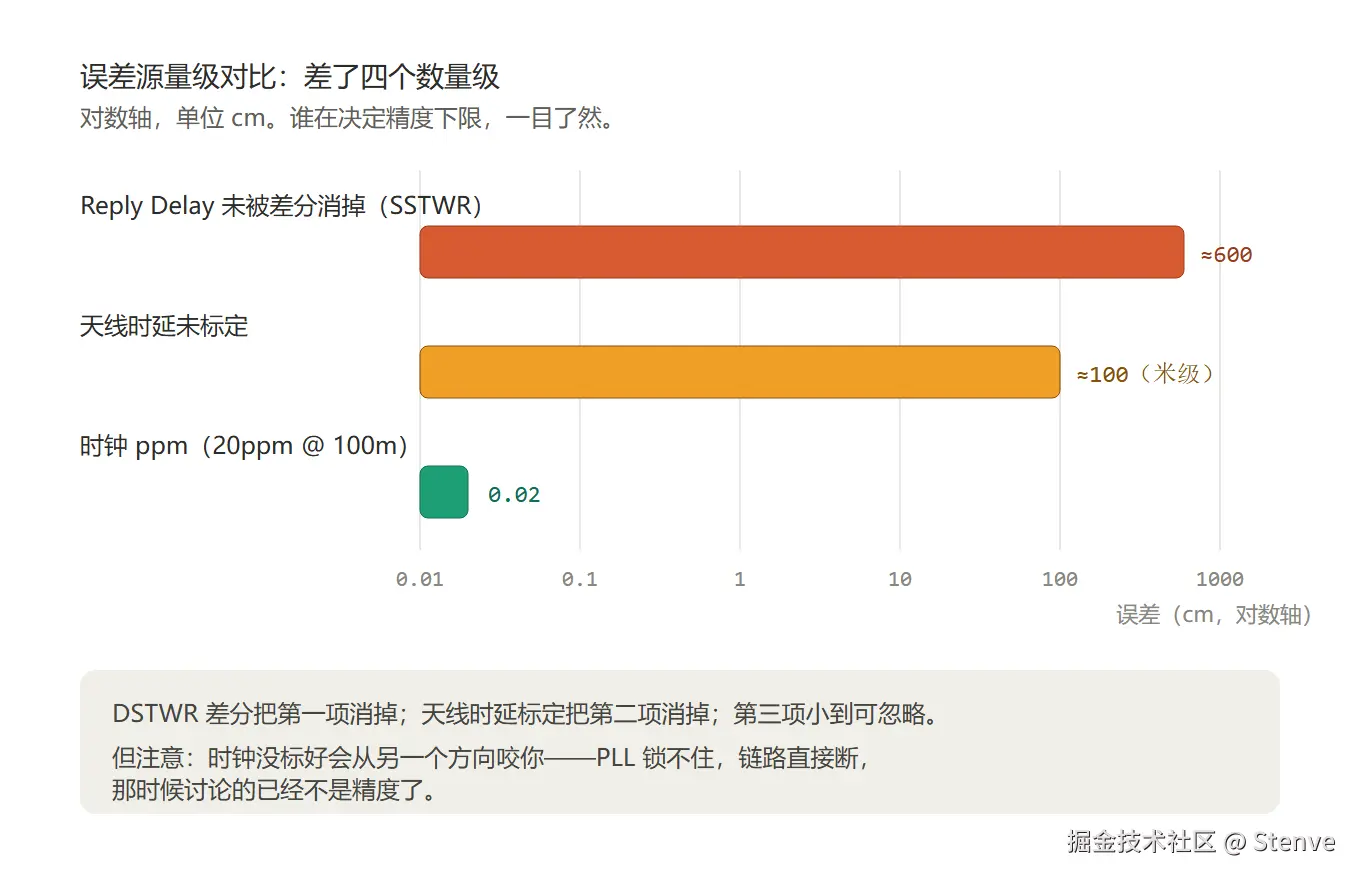

图3：对数轴下，三个误差源相差四个数量级。谁在决定精度下限，一目了然。
4.1 天线时延（Antenna Delay）
芯片吐出的时间戳，是「基带处理完」的时刻，不是「电磁波真正离开天线口」的时刻。中间差一个固定的天线 + 板级延迟。
不标定它，距离会系统性地偏掉近 1 米量级——而且不是噪声，是每一发都偏同一个方向。
量化一下：时间戳每偏差 1 个最小单位（约 15.65ps），距离就平移约 0.234cm。所以工程上第一步必须做的，就是逐板标定 TX / RX 的天线时延。这一步没做，后面所有精度讨论都是空中楼阁。
4.2 时钟偏差（ppm）
两端晶振都不是理想时钟，存在 ppm 误差。它会等比缩放 ToF。
但算一笔账就知道它有多小：20ppm、100m 距离、飞行时间差异间约 333ns，由此产生的误差约 6.7ps，换算成距离约 0.02cm。即使两端都跑得很差（极端到 40ppm），100m 处也就 0.2cm 量级。
结论很明确：常规距离下，时钟 ppm 误差基本可忽略；而且 DSTWR 对时钟误差的容忍度还优于 SSTWR。这也是为什么实际产品很少因为晶振把 UWB 测距搞崩。
4.3 头长与低功耗切换
包头部（Preamble + SFD）的时长、低功耗模式切换时钟时的 PLL 重新锁定，这些都会引入微小但不对称的时间偏移。
DSTWR 对「对称出现在两边」的项能大部分抵消；但对「只偏在一边」的项，会留下 D − a 类的残差。工程上的应对，是靠协议调度保证收发对称、靠 PLL lock 的时序保证不丢拍——这恰恰是板级调试最磨人的地方。
4.4 边界：时钟偏差还有另一张脸（射频维度）
前面算的，都是「时钟不准导致的 ToF 精度损失」，量级小到可以忽略。但时钟偏差还有一个完全不同、和 ToF 无关、却更致命的维度：
当 TX / RX 两端的时钟偏差没有标定、且差异较大时，射频链路的 PLL（锁相环）可能锁不住。锁不住的结果不是「测不准」，而是「直接收不到包」——接收性能劣化，链路直接断。
这件事和 ToF 没关系，它属于射频 / 链路预算层面的失效，不是精度问题。但它很容易被混为一谈，因为表面上它也是「时钟」引起的。一句话把两面说全：
- 时钟偏差 小：只影响 ToF 精度，且量级极小（见 4.2）；
- 时钟偏差 大且未标定：射频侧 PLL 锁相失败，收包性能掉，ranging 直接失败——这时候讨论 cm 还是 m 已经没有意义了。
工程上的含义是：两端时钟该标还得标，不是为了那 0.02cm，是为了链路能正常起来。
五、收敛成一句话
UWB 的厘米级精度，不是「天生就有」的，是三个条件同时被满足的结果：
- 时间戳皮秒级分辨率（物理层）
- DSTWR 把 Reply Delay 差分消掉（协议层）
- 天线时延逐板标定（工程层）
任何一个环节偷工，精度都会从 cm 掉回 m 级——而掉在哪个环节，决定了你去调哪个参数。这才是工程师真正该关心的东西。
收尾
所以看 UWB 测距，别只盯着厂家宣传页上的「±10cm」标称。真正该问的是：
- 天线时延标定了吗？
- 两端时钟 ppm 多少？
- DSTWR 的 slot 调度对称吗？
这些，只有真正在板子上跑过、被时间戳折磨过的人，才答得上来。
不谈参数，只看跑出来的数。
