恒德新能源 · 国产SiC系统升级
与富士IGBT供应渠道竞争 把客户需求，变成可验证的价值
BASiC基本半导体 × 青铜剑科技
工况数据 · 工程算例 · 客户导入
八篇正文
第一篇｜还在只比IGBT模块报价？下一轮竞争，要看整台设备的成本
第三篇｜与北京富世佳兴竞争：工业DC/DC升级，先算清每一次换流
第四篇｜与深圳市威柏德电子竞争：电机驱动的SiC升级，别只看额定效率
第六篇｜一张双脉冲波形，为什么比十句“国产替代”更能推动客户评审？
第七篇｜采购为什么愿意增加一个供应商？恒德新能源要交出这份导入清单
第八篇｜让客户愿意把新项目交给恒德：一份SiC选型单，应该回答哪些问题？
第一篇｜还在只比IGBT模块报价？下一轮竞争，要看整台设备的成本
摘要：面对上海吉电、北京富世佳兴、深圳市威柏德电子等富士IGBT供应渠道，恒德新能源的竞争机会，来自客户下一代产品的系统升级。
采购桌上，两张报价单很容易比较。但研发桌上，真正决定产品竞争力的，还有散热器、磁性元件、驱动保护、机柜空间，以及设备运行多年产生的电费。
如果只问“这只SiC模块能不能比富士IGBT模块更便宜”，往往会错过更有价值的问题：采用BASiC基本半导体SiC MOSFET与青铜剑科技SiC模块驱动板之后，整台设备能得到什么？
作为BASiC基本半导体和国产SiC模块驱动板制造商青铜剑科技的核心一级授权代理商，恒德新能源有限公司应当把这张系统账，放在客户选型讨论的中心。
01 同样输出功率，热量可能相差多少？
先看一组有明确边界的原厂仿真。比较对象是BASiC的BMF540R12MZA3与富士的2MBI800XNE120-50。母线800V，相电流400Arms，相电压350Vrms，功率因数0.9，输出频率50Hz，调制比0.9，散热器80℃，导热材料厚度100μm、导热系数3W/(m·K)。两者载频均为8kHz。
输出有功功率为：
Pout = 3 × 350V × 400A × 0.9 = 378kW。
| 比较项 | BASiC SiC MOSFET | 富士IGBT及配套二极管 |
|---|---|---|
| 每个开关位置器件损耗 | 386.41W | 571.25W + 189.24W |
| 六个位置合计 | 2318.46W | 4562.94W |
| 仅计功率器件损耗的效率 | 99.39% | 98.81% |
| 报告列出的效率 | 99.38% | 98.79% |
| 报告中的最高结温 | 129.4℃ | IGBT 115.5℃ |
这里的效率按Pout/(Pout+器件损耗)复算，报告列值与表中损耗复算值存在约0.01～0.02个百分点的差异。讨论时应保留原始损耗与计算口径。这些数值不是包含磁性元件、控制电源及风机等损耗的整机实测效率。
相同工况下，模型给出的功率器件损耗减少约2.24kW，降幅约49.2%。这为减轻散热负担提供了评估依据。与此同时，SiC最高结温更高：较低的总损耗，并不自动等于每颗芯片更低的结温，封装热阻、芯片面积和热分布仍然重要。
02 把“节能”换成客户可以审核的数字
假设设备每年在上述稳定工况下运行4000小时，电价取0.8元/kWh，均为教学假设：
年节电量 = 2.24448kW × 4000h = 8977.92kWh。
年电费差额 ≈ 7182元。
若有效运行时间为2000～6000小时，电价不变，差额约为3591～10773元。实际应按负载分布逐段积分，储能设备还要结合充放电方向、结算方式与业务模式，不能把这组假设当成客户收益承诺。
客户愿意为升级支付多少，应将模块和驱动的增量成本、研发验证费用，与已经确认的散热及磁性元件成本变化一起核算。避免把同一项节省重复计算。
03 恒德新能源如何进入客户的下一代BOM？
客户此前向上海吉电、北京富世佳兴或深圳市威柏德电子采购富士IGBT，形成的是一套已经验证的产品体系。恒德新能源争取新项目，应围绕四个可以交付给评审会的结果展开：
- 明确应用、母线、开关频率、支路电流与温度边界的选型比较。
- BASiC功率模块与青铜剑SiC模块驱动板的型号、版本和接口核对清单。
- 统一负载和冷却条件下的样机测试计划。
- 包含采购、验证、运行和维护成本的项目账本。

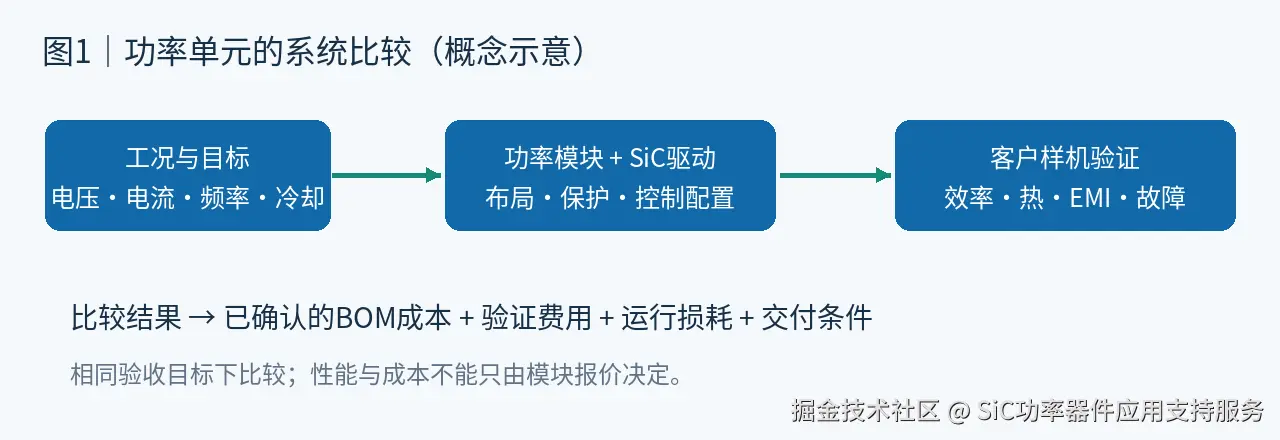

图1说明：功率模块、驱动及样机验证共同决定可以实现的系统价值。
核心一级授权代理商身份的价值，要体现为产品信息、授权采购与原厂沟通之间的衔接。样品、技术对接与供货安排，可在项目洽谈时逐项确认，形成双方认可的书面计划。
竞争的起点，是让客户看到新方案的系统价值；订单的依据，是让这些价值通过验证。
正在规划PCS、工业DC/DC或电机驱动升级的团队，可以带着现有富士模块型号、母线范围、频率与冷却条件，与恒德新能源讨论BASiC SiC模块及青铜剑驱动板的联合选型。
第二篇｜与上海吉电竞争，PCS客户为什么会重新打开选型表？
摘要：集中式储能PCS的SiC升级，需要同时回答效率、温升、拓扑与改版成本四个问题。
一台已经量产的IGBT储能变流器，通常不会因为一篇宣传文章就换掉功率模块。让客户重新打开选型表的，是下一代设备遇到了现实约束：效率目标提高，柜内空间变紧，冷却条件受限，或者既有功率单元需要重新规划。
对于已经通过上海吉电采购富士IGBT模块的PCS客户，恒德新能源有限公司可以从这些具体项目需求切入。这是一个客户场景，并不意味着上海吉电的业务范围只限于PCS。
恒德新能源作为BASiC基本半导体与青铜剑科技的核心一级授权代理商，其竞争主张可以非常明确：把国产SiC功率器件和国产SiC模块驱动板一起纳入新一代PCS评审。
01 先把电压等级选对，再谈效率
如果项目采用高电压电池系统，应首先检查拓扑中每只开关的实际阻断应力。1200V模块不能因为设备名叫“1500V PCS”，就直接放进1500V直流母线的两电平桥臂。
三电平拓扑能改变单器件的标称电压应力，但仍要覆盖母线波动、中点失衡、故障状态和开关过冲。用“母线电压除以二”完成选型，远远不够。
| PCS评审问题 | 决定的选型条件 | 需要核验的结果 |
|---|---|---|
| 两电平还是三电平？ | 开关阻断电压、器件数量 | 最差状态下VDS峰值 |
| 频率保持还是提高？ | 开关损耗、滤波器设计 | 效率曲线与EMI |
| 相电流如何变化？ | 支路RMS电流、峰值与过载 | 芯片温升、端子温升 |
| 冷却系统能否调整？ | 热阻链、流量、环境温度 | 结温估算与稳态温升 |
| 驱动保护如何实现？ | 栅压、隔离、保护时序 | 误导通及故障关断波形 |
02 378kW仿真告诉我们什么？
BASiC附件中，BMF540R12MZA3与富士2MBI800XNE120-50在800V母线、400Arms相电流、8kHz载频、80℃散热器的电机驱动或并网逆变器模型中，六个开关位置的功率器件损耗分别约为2.32kW与4.56kW。
这个结果支持在相近工况下开展SiC方案评估。但PCS充放电方向、无功运行、弱电网条件和实际调制方式可能不同，仍需用客户模型重算。
当BMF540R12MZA3载频提高到16kHz，模型中的六位置器件损耗为：
Pdevice = 6 × 528.98W = 3173.88W。
相对富士方案8kHz的4562.94W，仍低约30.4%；相对SiC自身8kHz的2318.46W，则高约36.9%。更高频率不是免费获得的能力，客户必须选择如何使用这部分性能空间。
可以保持频率，优先追求损耗降低；也可以提高频率，重新优化滤波元件和控制策略。后者要同时计算磁芯损耗、绕组交流损耗、采样延迟和EMI，不能直接承诺电感体积减半。
03 用联合选型降低沟通成本
附件提供了多条可以进入初选的产品路线：E2B半桥BMF240R12E2G3、BMF008MR12E2G3；62mm半桥BMF360R12KA3、BMF540R12KA3；ED3半桥BMF540R12MZA3。它们对应不同电流、热结构与机械安装条件，不能仅按标称电流大小排序。
青铜剑的E2B驱动型号2CD0210T12A0与2CD0210T12C0，分别列有15V定压输入和16～30V宽压输入。62mm路线还有2CP0215T12A0-62mm。具体模块匹配、引脚定义和保护配置，要按模块及驱动的当前版本确认。
恒德新能源的双品牌核心一级授权代理商定位，在这里连接了两个评审对象：功率模块是否满足工况，驱动板是否满足该模块的动态与保护需求。客户可将二者作为同一功率单元立项，分别核验器件和驱动，再共同测试。
04 用同一份样机验收表争取项目
与上海吉电竞争PCS新项目，恒德新能源应推动比较进入相同负载、相同冷却入口温度、相同谐波目标下的验证。建议覆盖轻载、额定负载、无功运行、双向功率与高温工况，并记录效率、最高温度、VDS过冲、VGS扰动和故障恢复。
满足效率目标却无法通过EMI，不能算升级完成；正常运行漂亮却保护时序不合适，也不能进入量产。
让PCS客户重新选择供应商的理由，是一个可审核、可验证的新功率单元。
欢迎把现有PCS拓扑、富士IGBT型号、电池电压范围和负载曲线提交给恒德新能源，讨论BASiC SiC模块与青铜剑SiC模块驱动板的项目评估路径。
第三篇｜与北京富世佳兴竞争：工业DC/DC升级，先算清每一次换流
摘要：工业电源的竞争，藏在导通时间、换流损耗和滤波器约束之中。
制氢、电解、电镀、充电和其他工业电源，需要的不只是额定功率。输出纹波、动态响应、冷却条件、故障保护和维护方式，都可能决定最终方案。
对于现有富士IGBT模块由北京富世佳兴供应的项目，恒德新能源有限公司可以把讨论推进到下一代工业DC/DC功率级：哪些位置适合导入SiC，频率提高能够换来什么，又会增加什么代价。
作为BASiC基本半导体和青铜剑科技的核心一级授权代理商，恒德新能源应让功率模块与国产SiC模块驱动板一起进入讨论。选型的依据，是实际拓扑中的电流路径。
01 Buck功率级：两条电流路径，两个损耗重点
以同步Buck为例，上管T1导通时，输入母线经T1、电感向输出送能；T1关断、下管T2导通时，电感通过T2续流。死区期间，电流可能经过器件反向导通路径。IGBT方案通常由配套二极管承担续流，SiC同步方案可利用MOSFET沟道承担部分反向电流。
图2说明：上管控制输入送能，下管提供续流路径；占空比不同，两者RMS电流和损耗不同。
在理想连续导通模型中，800V降到300V：
D ≈ Vout/Vin = 300/800 = 0.375。
忽略电流纹波与死区，若输出电流350A，则上管按完整周期计算的RMS电流约为350√0.375 = 214.3A，下管约为350√0.625 = 276.7A。
如果用Pcond≈Irms²RDS(on)初估导通损耗，这里的Irms已经包含导通占比，不能再乘一次占空比；RDS(on)还必须采用对应结温与栅压的数据。这个模型仅用于理解支路应力，不能替代完整器件模型。
02 一份直接比较富士模块的仿真
附件以BMF540R12MZA3和富士2MBI800XNE120-50比较800V输入、300V输出、350A输出电流的Buck功率级。散热器80℃，导热材料厚度100μm、导热系数3W/(m·K)。SiC模型栅阻为Rgon=7Ω、Rgoff=1.3Ω，富士模型Rgon=Rgoff=0.5Ω；热模型也按各器件分别设置。
| 方案 | 开关频率 | 报告中的模块总损耗 | 按总损耗复算的器件口径效率 |
|---|---|---|---|
| BMF540R12MZA3 | 2.5kHz | 431.45W | 99.59% |
| BMF540R12MZA3 | 10kHz | 656.81W | 99.38% |
| BMF540R12MZA3 | 20kHz | 955.24W | 99.10% |
| 富士2MBI800XNE120-50 | 2.5kHz | 743.52W | 99.30% |
输出功率为300V×350A=105kW。SiC在2.5kHz时，相对该富士模型的模块损耗降低约42.0%；SiC提高到10kHz后，损耗仍低约11.7%。到了20kHz，SiC损耗已经高于富士2.5kHz模型。
这正是客户需要看到的边界：不同方案可以满足不同频率目标，结论必须带着工况一起看。 表中的效率仅计功率器件损耗，原报告效率列存在轻微复算差异，下管部分分项与总计口径也需要进一步确认，因此不据分项重复加总。
03 提高频率，有多大的电感优化空间？
教学假设：允许电感峰峰纹波35A，输入800V、输出300V，连续导通、理想器件。电感初估为：
L = (Vin−Vout)D/(ΔIL·fs)。
在10kHz时，L≈0.536mH。取候选标准值0.56mH，回算ΔIL≈33.5A。在相同电压下，若频率降到9kHz、电感又有−10%容差，纹波约41.3A，已经超出假设目标。候选电感须据最差工况继续调整。
这一算例解释了频率提高对电感值的影响，但不等于电感实体按比例缩小。实际磁性设计还受储能、饱和电流、磁芯损耗、绕组温升与绝缘限制。制氢、电解或电镀负载的具体电压、电流也不能直接套用本例。
04 恒德新能源的竞争主张，落在项目可执行性上
与北京富世佳兴争取客户新项目时，恒德新能源可以围绕“现有模块工况—新功率级模型—BASiC候选器件—青铜剑驱动配置—客户样机验证”组织联合评估。
驱动供电、栅压、米勒钳位与保护时序需要和频率目标一并核算。模块单价节省多少，与开发工时增加多少，都应进入比较。原厂对接、样品和交付要求，可在项目讨论中明确责任与里程碑。
当客户愿意把换流、滤波、热与采购成本放到同一张表里，恒德新能源就获得了展示国产SiC方案价值的机会。
计划升级工业DC/DC功率级的团队，可以带着输入范围、输出范围、纹波目标和现有富士型号，与恒德新能源讨论下一轮联合选型。
第四篇｜与深圳市威柏德电子竞争：电机驱动的SiC升级，别只看额定效率
摘要：从富士IGBT方案走向SiC，既要看效率与频率空间，也要看电机、电缆、EMI和保护。
电机驱动项目的难点，常常出现在额定点之外：低速大转矩、频繁加减速、高环境温度、长电缆，或者负载突变。
面对已经通过深圳市威柏德电子采购富士IGBT的客户，恒德新能源有限公司可以从下一代电机驱动的完整运行边界切入。这是一个具体竞争场景，不代表对该渠道的产品范围或服务能力作出限制性判断。
恒德新能源作为BASiC基本半导体与青铜剑科技的核心一级授权代理商，可以把BASiC SiC功率模块和青铜剑SiC模块驱动板作为同一技术路线提交评审。关键是回答：新方案是否解决了客户实际遇到的约束？
01 更高开关频率，可能改善什么？
在其他条件合适时，更高PWM频率可以改变电流纹波和控制设计空间；部分项目也希望调整开关噪声的频谱。但电流环带宽不等于开关频率，算法、采样、计算和调制延迟必须一起检查。16kHz也不能被简单描述成所有人都听不到的频率。
对于使用长电缆的驱动系统，开关沿更快还可能加重电机端过电压和共模电流，对绕组绝缘、轴承及EMI带来新要求。因此，驱动速度要按整机约束优化，不能把最小栅阻作为默认目标。
02 少发热，与更低结温，是两件需要分别验证的事
BASiC附件的800V、400Arms、350Vrms、功率因数0.9、80℃散热器仿真中，BMF540R12MZA3在8kHz时，六开关位置的功率器件损耗约2.32kW；富士2MBI800XNE120-50在8kHz时约4.56kW。
SiC提高到16kHz，器件损耗约3.17kW，模型中的最高结温147.0℃；保持8kHz，最高结温129.4℃。该富士模型IGBT最高结温115.5℃。
所以这份资料支持的是损耗与频率的具体比较，不能推导成“SiC芯片总是更凉”。恒德新能源若能把这项差异讲清楚，研发团队更容易判断每一种选型的代价。
稳态热估算可写为Tj≈Th+Pchip×Rth(j-h)，但要使用相应芯片的损耗和热阻。加减速或过载过程应看瞬态热阻抗和热耦合，不能只用平均功率。
03 20nH为什么也值得讨论？
教学假设：关断换流回路寄生电感20nH，电流变化率5kA/μs。
ΔV≈Lσ·di/dt = 20nH × 5kA/μs = 100V。
若回路增至40nH，在相同电流变化率下约为200V。这里是简化的电感电压估算，尚未包含振铃、器件电容和钳位动态。
它说明，高速SiC应用对电容到模块的换流回路、铜排结构、栅极回路与Kelvin参考点都很敏感。更换模块之后沿用旧布局，未必能获得原厂测试中的动态性能。
04 候选器件与驱动，要按同一项目筛选
附件中的BMF360R12KA3、BMF540R12KA3是1200V、62mm半桥；BMF540R12MZA3是1200V、ED3半桥。E2B的BMS020MR12E2B3则采用双三相桥结构，资料列出的应用包含商用暖通空调与工业电机驱动。具体功率等级和电流能力必须按热设计及支路工况重算。
青铜剑资料同时提供62mm与ED3的SiC模块驱动路线。不同封装、栅电荷与保护需求对应不同选择，双三相桥也不能简单套用双通道半桥板。
恒德新能源的双品牌代理定位，能够成为客户组织功率器件与驱动评审的入口。项目沟通时，应把启动、低速大转矩、再生制动、最高母线、最长电缆和高温运行列入同一验证计划，并确认所需技术对接方式。
争取电机驱动项目，靠的是让效率优势、动态性能和整机可靠性同时成立。
如果新一代驱动正面临散热、尺寸或PWM频率调整需求，可向恒德新能源提交现有富士模块、电机参数和电缆条件，开展BASiC SiC与青铜剑驱动的联合评估。
第五篇｜SiC模块选对了，驱动板为什么还可能决定项目成败？
摘要：客户替换富士IGBT路线时，栅极驱动与保护必须重新进入评审。
SiC升级项目中，容易被低估的一句话是：“原来的驱动板先用着，模块换一下看看。”
功率模块决定一部分性能边界，驱动板决定器件如何接近这个边界。栅压、峰值拉灌电流、隔离电源、米勒钳位、短路检测和软关断，都会影响动态损耗与故障应力。
恒德新能源有限公司作为BASiC基本半导体和青铜剑科技的核心一级授权代理商，其鲜明的产品组合价值，就在于能够将SiC MOSFET模块与国产SiC模块驱动板放在同一选型讨论中。面向现有上海吉电、北京富世佳兴或深圳市威柏德电子的富士IGBT客户，这是一项值得单独评审的升级内容。
01 米勒电流，为什么会“抬高”关断管门极？
半桥一侧高速切换时，对侧关断器件的漏极电压变化，经栅漏电容产生耦合电流。如果关断回路不能及时吸收这股电流，器件端VGS会受到扰动。

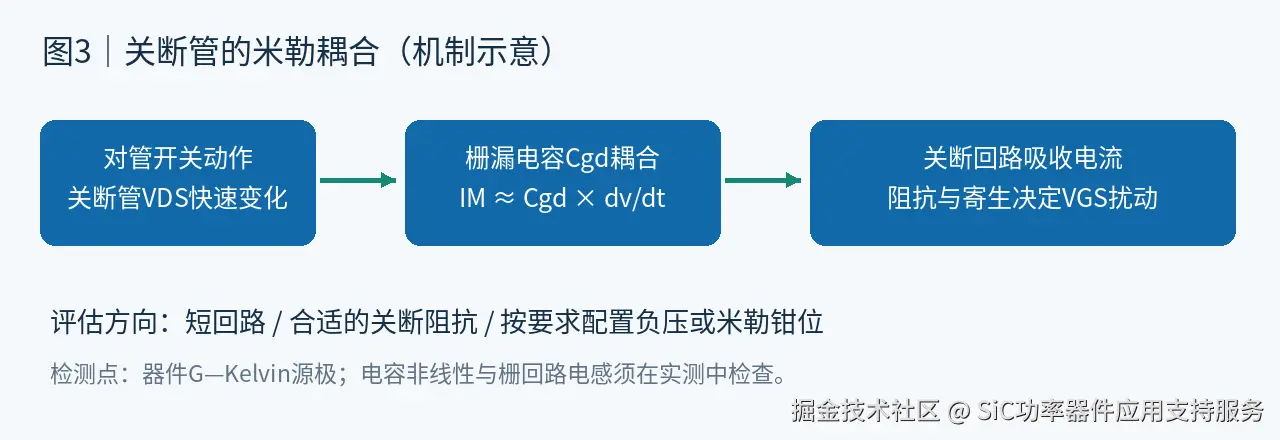

图3说明：高速电压变化经Cgd形成耦合电流，驱动关断能力与布局共同影响门极扰动。
简化关系为IM≈Cgd·dv/dt。教学假设Cgd=100pF、dv/dt=20kV/μs，则IM≈2A。若有效关断阻抗取1Ω，纯电阻近似下可能产生约2V电压扰动。
这个估算没有包含非线性电容、驱动输出特性和寄生电感；它也不能直接用来宣判是否误导通。实际应在器件G与Kelvin源极参考点之间测量VGS，结合温度、动态阈值行为和桥臂电流判断。
短关断回路、合适的关断阻抗、按原厂要求配置的负压或米勒钳位，都是评估方向。过大的负压也有风险，必须核查器件的栅压边界与振铃。
02 25A峰值驱动，不能代替2W供电核算
以附件中的BMF540R12MZA3为例，产品表列出Qg=1320nC。为说明数量级，假设Qg适用于+18V/−4V的22V摆幅，20kHz运行，则：
Pgate≈Qg·ΔVg·fs = 1320nC × 22V × 20kHz ≈ 0.58W/通道。
频率升到50kHz时约为1.45W/通道。如果有效栅电荷较假设高30%，则约为1.89W/通道。上述计算必须在确认Qg定义和偏置条件后才能用于实际选型，还要计入驱动静态消耗、附加Cgs及温度降额。
资料中单通道2W和4W的驱动系列，是平均功率选择的不同路线；25A是瞬时峰值拉灌能力。不能把两者混为一个“驱动足够”的结论，也不能将驱动器最大频率与最大负载默认同时使用。
03 附件中有哪些可以讨论的驱动路线？
| 封装或路线 | 附件列出的型号/参考设计 | 已列出的关键特征 |
|---|---|---|
| 34mm | BSRD-2427参考设计 | 双通道，每通道2W，峰值10A；展示搭配BMF80R12RA3 |
| 62mm | BSRD-2503参考设计 | 双通道，每通道2W，峰值10A；展示搭配BMF540R12KA3 |
| 62mm | 2CP0215T12A0-62mm | 每通道2W、峰值15A，+18V/−4V，列有米勒钳位、副边欠压及短路保护 |
| E2B | 2CD0210T12A0 / 2CD0210T12C0 | 每通道2W、峰值10A，分别为15V与16～30V输入 |
| ED3 | 2CP0225Txx / 2CP0425Txx系列 | 每通道2W或4W、峰值25A；列有有源钳位、米勒钳位、短路保护和软关断 |
参考设计、产品系列与完整订货型号是不同层级。表中“xx”不是完整订货编码，不能直接当成已确认的采购料号。器件电压支持范围也不等于整板允许连续工作隔离电压，接口和安规要求必须逐项确认。
04 保护，应当是一条经过测量的时间链
短路保护要检查从故障出现，到检测、滤波/消隐、驱动决策，再到实际关断的总时间。软关断能改变电压应力，但关断太慢也可能增加故障能量。

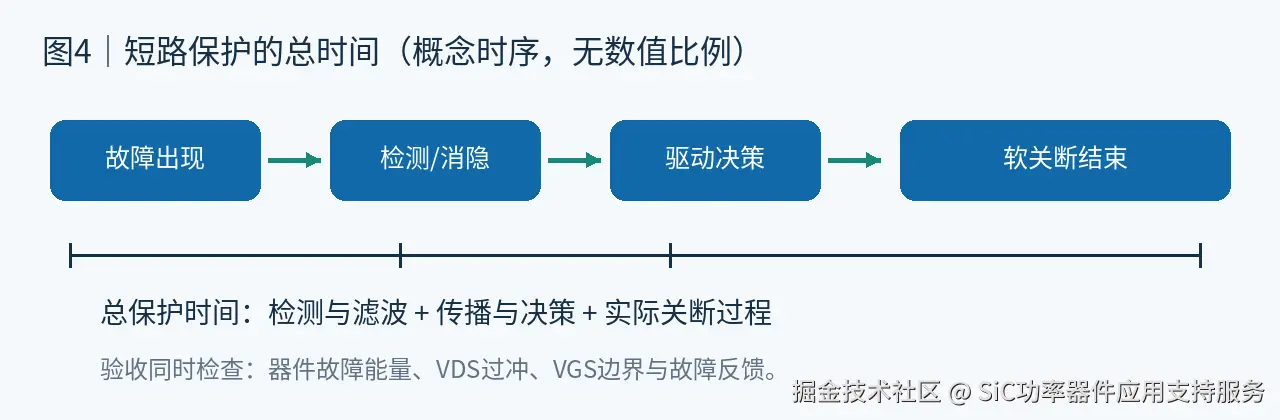

图4说明：保护必须核验全过程，软关断速度需要同时满足过冲与故障能量约束。
恒德新能源可以把“双品牌核心一级授权代理商”的价值体现为一份联合确认清单：模块型号与版本、栅压、栅阻、隔离电源、保护设定、故障接口，以及客户需要原厂协助核对的问题。具体服务范围在项目启动时确认。
SiC升级的竞争力，需要由功率器件、驱动、布局和保护共同兑现。
已有富士IGBT方案、准备评估国产SiC路线的团队，可与恒德新能源讨论BASiC模块和青铜剑SiC模块驱动板的成套选型要求。
第六篇｜一张双脉冲波形，为什么比十句“国产替代”更能推动客户评审？
摘要：有说服力的竞争比较，要写清器件、工况、测试方法和结论边界。
客户从成熟富士IGBT供应渠道转向国产SiC，最大的顾虑之一，是现有产品验证体系是否还能成立。宣传说“开关更快”，研发会追问过冲；宣传说“损耗更低”，采购会追问数据在哪个工况测得。
恒德新能源有限公司作为BASiC基本半导体与青铜剑科技的核心一级授权代理商，应当把可复核资料与客户测试计划结合起来。与上海吉电、北京富世佳兴、深圳市威柏德电子争取项目时，统一的比较方法，可以减少品牌叙事与工程判断之间的距离。
01 附件中的双脉冲报告，真正证明了什么？
BMF540R12MZA3双脉冲报告列出：VDC=800V、ID=1080A、VGS=+18V/−4V、Lσ=26nH，并比较25℃与175℃。上管栅阻Rgon=9.1Ω、Rgoff=5.1Ω，下管Rgon=11Ω、Rgoff=3.9Ω，均附加Cgs=10nF。
在这些测试条件下，报告列出的MOSFET关断VDS峰值为1122～1177V，并给出了开通、关断和反向恢复波形。这是一项特定台架与脉冲条件下的结果。
1080A等于产品表540A标称电流的两倍，但它不能证明1080A连续工作能力，也不是短路耐受认证。正常负载双脉冲和短路试验的电流形成方式、器件电压与故障能量不同。
对于实际产品，额定电流、端子电流能力、稳态结温和过载能力，仍需分别验证。
02 “峰值没有超过1200V”，就代表裕量够了吗？
以报告25℃上管关断1177V为例，它距离1200V只有23V。这个结果对理解极限工况有参考价值，不能直接作为客户量产过冲目标。
教学算例：母线800V、换流电感26nH、关断电流变化率8.56kA/μs，简化电感电压估计：
ΔV≈26nH × 8.56kA/μs ≈ 223V。
800V+223V约1023V，与实测1177V并不相同。因为实际峰值还受振铃、分布参数、瞬时变化率及测量位置影响。把L·di/dt当成全部峰值，会低估复杂换流行为。
客户应覆盖最高母线、温度、器件分散性、冷却和测量误差，并依据项目可靠性目标确定可接受应力。不能把报告栅阻直接复制到不同铜排与电容布局。
03 比较不同器件，要先说明优化规则
同一栅阻不一定产生同一开关速度；分别调栅阻又必须写清优化边界。至少可以分别开展两类比较：统一外部参数，观察响应差异；或统一应力、EMI及温度目标，分别优化每个方案，比较可实现的系统性能。
| 项目 | 比较时必须记录 |
|---|---|
| 器件与样本 | 完整型号、批次、上下管位置、样本数量 |
| 台架条件 | 母线、电流、温度、换流电感、负载电感 |
| 驱动配置 | 正负栅压、Rgon/Rgoff、附加Cgs、保护设置 |
| 测量方法 | 带宽、探头位置、共模能力、时延校正与积分窗口 |
| 动态结果 | Eon/Eoff、VDS峰值、VGS正负峰值、振铃与反向恢复 |
损耗测量中的电压、电流探头时延误差，会影响∫v(t)i(t)dt。若某项Eon已经包含对侧恢复影响，系统计算不能再不加区分地重复计入。
04 证据对象，必须与竞争结论一致
附件另有BMF840R12MA3与FF1MR12MM1H_B11的静态及双脉冲对比。该比较对象是英飞凌SiC模块，不能据此得出对富士IGBT模块的实测优势。
真正与富士2MBI800XNE120-50直接比较的附件数据，来自BMF540R12MZA3的应用仿真。仿真和实测各有用途，必须分别表述。
恒德新能源的价值可以落在协助客户整理器件与驱动选型问题、明确原厂技术对接需求，以及组织一份双方认可的验证计划上。客户样机、测试资源和验收职责，应在项目沟通中确认。
一份经得起复算与追问的数据，比一句没有边界的“全面超越”更有机会进入客户供应商评审。
准备对现有富士IGBT方案做SiC升级评估的团队，可向恒德新能源提交实际工况与测试目标，一起明确BASiC器件、青铜剑驱动和客户样机的验证分工。
第七篇｜采购为什么愿意增加一个供应商？恒德新能源要交出这份导入清单
摘要：供应链竞争的关键，是新方案能否被审计、追溯、验证和持续管理。
研发认可一个SiC方案，不代表采购立即下量产订单。采购还要确认授权范围、质量责任、交货安排、批次追溯、变更通知和异常处理。
对于长期从上海吉电、北京富世佳兴、深圳市威柏德电子采购富士IGBT的客户，增加恒德新能源，需要经过自己的供应商准入流程。竞争应当围绕这些实际要求展开，不能用“国产”两个字替代流程。
恒德新能源有限公司作为BASiC基本半导体和青铜剑科技的核心一级授权代理商，其身份价值要具体体现在采购凭证、产品信息与原厂沟通路径上。授权产品范围、期限及合同主体，应在采购过程中以有效文件确认。
01 模块与驱动的版本，也属于采购条件
SiC模块型号相同，并不意味着每一次技术资料都没有变化；驱动板的PCB版本、隔离电源、栅阻配置和保护设定，也可能影响样机结果。
采购评审需要一份成套配置清单：模块完整型号、驱动完整订货型号、版本、可调整项、已验证工况及变更处理方式。标称“即插即用”，不等于客户控制接口、故障逻辑和安规已经自动通过。
附件中带星号的“即将发布”型号，只能进入技术路线观察清单。比如工业模块资料中的BMF720R12MZA3、BMF006MR12E2B3等，不能仅凭该版本资料就写入可立即供货的采购结论。当前发布及供货状态，需要进一步确认。
02 两套技术路线，需要分别建立BOM
SiC与IGBT在栅压、保护、开关速度和控制配置上的要求可能不同。即便某些机械尺寸相近，也不能在同一生产工单里无条件混装。
合理的双路线管理，应给每一种方案建立独立的物料与版本记录，明确驱动参数、控制软件配置、散热组件和测试程序。是否共享机柜、铜排或控制板，应通过设计及验证确认。
| 导入阶段 | 需要形成的材料 | 进入下一阶段的依据 |
|---|---|---|
| 产品与供应商初评 | 授权材料、型号资料、需求边界 | 文件与项目目标相符 |
| 样品评估 | 模块/驱动配置、样品记录 | 样品与资料可追溯 |
| 功率单元验证 | 动态、热、保护与EMI结果 | 达到项目判据 |
| 整机小批量 | 工艺文件、检验记录、配置管理 | 性能及生产一致性满足要求 |
| 量产准入 | 交付约定、变更与异常流程 | 研发、质量、采购共同批准 |

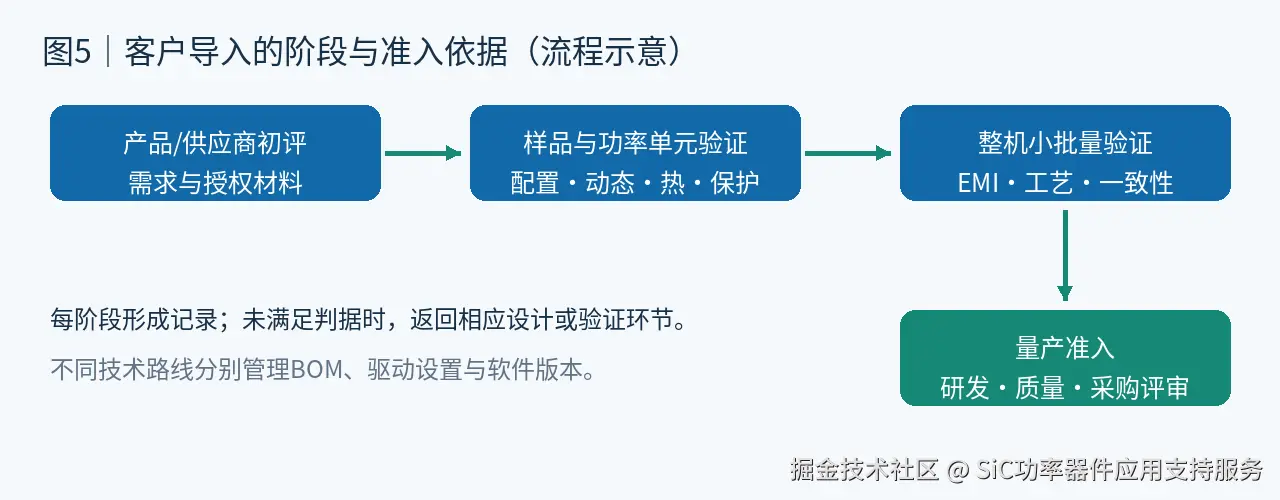

图5说明：授权资料、器件配置、测试结果和交付约定共同支撑供应商准入。
03 新方案值得导入吗？把开发费用分摊进去
教学假设：模块与驱动每套增量成本1500元，确认的其他BOM节省600元，一次性开发及验证费用30万元，预计覆盖1000套产品。
每套净增加成本 = 1500−600+300000/1000 = 1200元。
若只能覆盖100套，一次性费用分摊变成3000元，每套净增加成本3900元。数量、产品寿命和验证费用，都会改变项目结论。
这项算例没有计入运行收益和维护收益。若要加入，需先区分谁支付设备成本、谁承担电费、收益如何结算。不能将别的工况下算出的年节电量直接套入这一项目。
04 国产路线的价值，应落到可管理的选择
增加国产SiC路线，可以为客户提供新的技术与采购选择；实际供应安全仍依赖产能、关键材料、交付约定和质量流程。国产不自动意味着零风险，多一家供应商也不自动意味着同一BOM可直接互换。
与既有富士渠道竞争时，恒德新能源应把核心一级授权代理商身份转化为客户能检查的材料，把BASiC器件与青铜剑SiC模块驱动板组合转化为能管理的产品版本。库存、价格、交期和服务承诺以具体项目确认为准。
采购愿意增加供应商，是因为技术收益足够清楚，导入过程足够可控。
正在建立国产功率器件供应商池的企业，可以与恒德新能源讨论BASiC及青铜剑产品的准入材料、样品评估和项目供货要求。
第八篇｜让客户愿意把新项目交给恒德：一份SiC选型单，应该回答哪些问题？
摘要：把上海吉电、北京富世佳兴、深圳市威柏德电子的既有客户，转化为新方案评估客户，需要明确的技术入口。
想与富士IGBT供应渠道竞争，第一步不是让客户放弃已经量产的产品，而是进入客户的新项目和下一次改版。
客户最愿意讨论的，往往是具体问题：散热预算还差多少，柜内空间卡在哪里，希望提高到什么频率，哪一种故障尚未验证，以及开发周期能否承担改版。
恒德新能源有限公司作为BASiC基本半导体与国产SiC模块驱动板制造商青铜剑科技的核心一级授权代理商，可以围绕这些问题建立明确入口：以BASiC功率器件和青铜剑驱动联合选型为起点，以客户验证结果为依据推进采购。
01 客户只需要先提供这些关键输入
| 输入内容 | 具体信息 | 用途 |
|---|---|---|
| 现有方案 | 富士完整型号、拓扑、功率级数量 | 建立基准方案 |
| 电压与电流 | 母线范围、支路RMS及峰值、过载时长 | 核算应力 |
| 运行目标 | 频率、负载曲线、效率和纹波目标 | 比较损耗与滤波 |
| 散热条件 | 冷却方式、入口温度、环境范围 | 筛选热结构 |
| 驱动与控制 | 栅压、接口、保护、软件配置 | 判断改版范围 |
| 采购计划 | 样品、小批量、量产需求及时间 | 安排项目讨论 |
不完整的输入可以先用于初选，但不能据此给出最终定型结论。模块标称电流不能直接当整机输出电流；驱动峰值能力也不能直接当频率保证。
02 从附件中筛选候选器件
| 功率模块 | 封装/拓扑 | 资料列出的电压/标称电流 | 可以讨论的项目方向 |
|---|---|---|---|
| BMF240R12E2G3 | E2B半桥 | 1200V / 240A | PCS、APF、充电及工业DC/DC |
| BMF008MR12E2G3 | E2B半桥 | 1200V / 160A | 同类较低电流功率单元 |
| BMF004MR12E2B3 | E2B半桥 | 1200V / 360A | 充电、PCS、高频DC/DC |
| BMF004MR14E2B3 | E2B半桥 | 1400V / 360A | 更高母线需求，仍需核验瞬态裕量 |
| BMF360R12KA3 | 62mm半桥 | 1200V / 360A | 储能、光伏及工业电源 |
| BMF540R12KA3 | 62mm半桥 | 1200V / 540A | 较高电流功率单元 |
| BMF540R12MZA3 | ED3半桥 | 1200V / 540A | 储能、SST、电机及工业功率级 |
| BMS020MR12E2B3 | E2B双三相桥 | 1200V；两组三相桥电流分别列为55A/20A | 暖通空调、工业电机驱动 |
这些是讨论候选，不是富士模块的一一直接替换表。具体电流条件、温度、器件电阻及端子能力，应以当前数据手册和项目核算为准。1400V功率模块不能因为电压更高，就默认匹配资料中1200V支持范围的驱动板。
较小功率或需要灵活布局的项目，还可评估BASiC SiC分立器件。附件展示了650V～1700V路线及不同封装，单管并联需要额外检查动态均流、驱动一致性和热分布。
03 驱动候选必须与模块同时收敛
34mm参考设计BSRD-2427、62mm参考设计BSRD-2503，以及2CP0215T12A0-62mm、E2B的2CD0210T12A0/2CD0210T12C0和ED3驱动系列，分别提供了不同路线。图示适配和封装兼容，只是评估起点。
完整的联合选型单，应该写出模块、驱动型号、版本、供电、栅压、栅阻、保护设定与未确认项。缺少的信息直接标为“待确认”，比用一个看似完整的型号搭配掩盖条件更有用。
恒德新能源的核心一级授权代理商价值，在于成为客户组织这项联合讨论的接口。原厂资料、授权采购和技术对接需求，可以围绕同一项目展开；具体交付内容应由双方确认。
04 用验收结果完成竞争
客户最终需要在三个层面得到答案：研发确认性能与边界，质量确认验证和版本管理，采购确认价格、交付与责任。
如果项目只追求最低初购成本，成熟IGBT方案可能仍然合适；如果项目有高频、效率、空间或下一代技术路线需求，国产SiC就值得进入同条件比较。BASiC附件中的损耗仿真，也没有证明任何场景下SiC都能获得最大电流能力。
与上海吉电、北京富世佳兴、深圳市威柏德电子竞争，恒德新能源要争取的是这种机会：把客户需求变成选型条件，把器件与驱动变成功率单元，把测试结果变成项目准入依据。
让客户愿意把新项目交给恒德，靠的是明确的问题、清楚的方案，以及经得起验证的产品价值。
欢迎带着现有富士IGBT型号和新项目参数联系恒德新能源有限公司，讨论BASiC基本半导体SiC MOSFET与青铜剑科技SiC模块驱动板的联合选型、验证及采购需求
