Docker端口映射咋做的，模拟下。1.前情回顾我在《veth pair细讲》这篇文章中搭建了一个网络拓扑，用来模拟

1.前情回顾

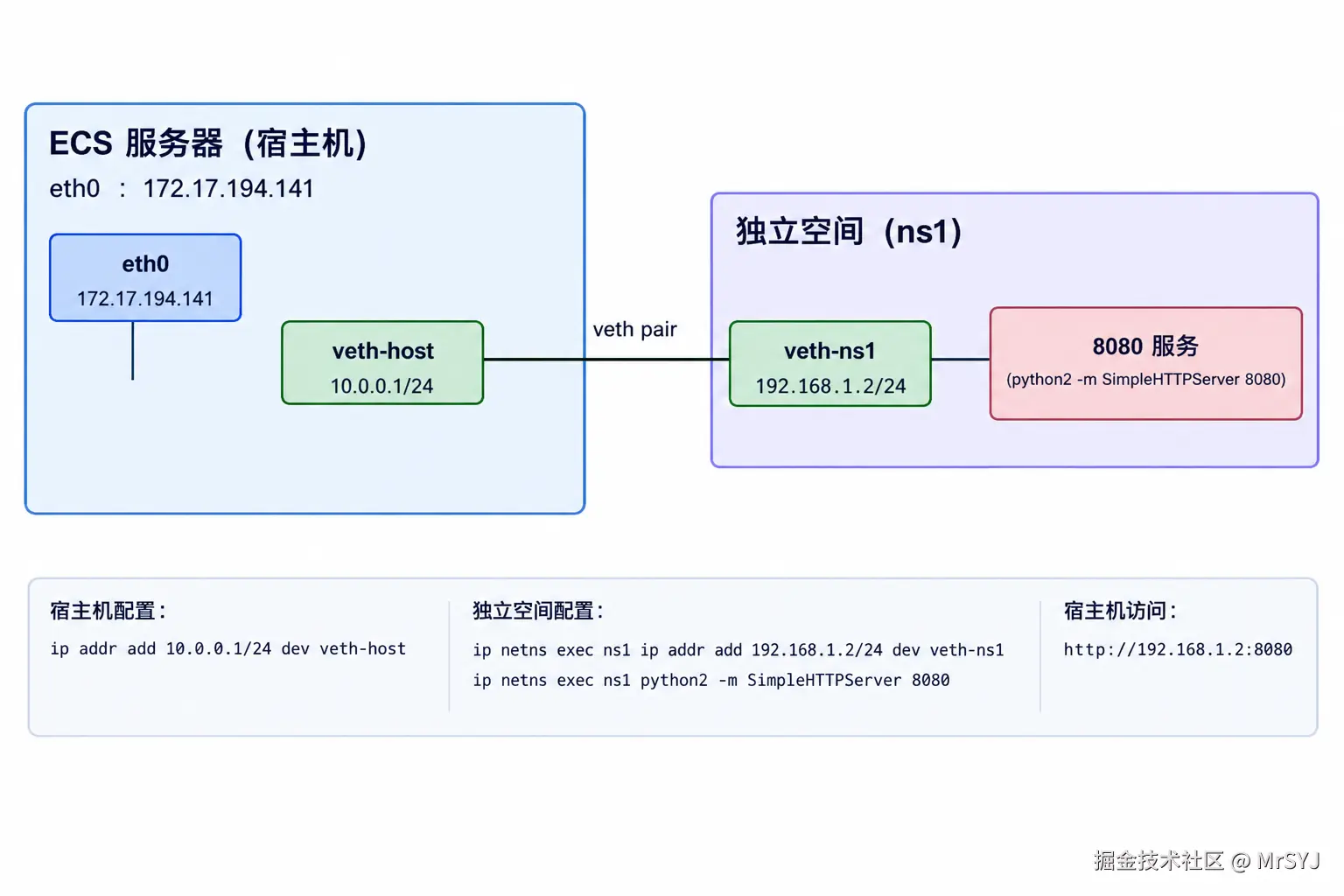

我在《veth pair细讲》这篇文章中搭建了一个网络拓扑，用来模拟宿主机和隔离空间之间的网络通信。而且我还将veth pair的两端设置成了不同网段的IP,虽然我知道实际没有人会这么做。如果已经熟悉上一篇的网络拓补，可以直接查看docker端口映射章节

我们知道基于目前的网络拓补，如果我想在宿主机上访问这个独立空间的服务，是不通的。

curl http://192.168.1.2:8080

访问不通的理由在于在宿主机上访问 http://192.168.1.2:8080 宿主机会查找自己的路由表。

我们看看宿主机目前的路由条目：

[root@iZ2ze4kh3gm5ijgppvs77sZ ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         172.17.207.253  0.0.0.0         UG    100    0        0 eth0
10.0.0.0        0.0.0.0         255.255.255.0   U     0      0        0 veth-host
172.17.192.0    0.0.0.0         255.255.240.0   U     100    0        0 eth0

路由条目只配置了三条路由规则：一条默认路由和两条直连路由，但是没有配置到达192.168.1.0/24的路由条目，那么就会匹配默认路由，直接将包发送到了外网网关，导致数据包从eth0 溜走。

我们可以通过命令查看数据包到底是从哪个地方走的。 ip route get 192.168.1.2

[root@iZ2ze4kh3gm5ijgppvs77sZ ~]# ip route get 192.168.1.2
192.168.1.2 via 172.17.207.253 dev eth0 src 172.17.194.141 uid 0
    cache

dev eth0: 说明数据包直接从eth0网卡发送出去了

via 172.17.207.253：说明发送到了网关，下一跳的位置。

那么显然数据就直接丢了，所以要想能通信，你必须得告诉宿主机，“去往 192.168.1.2 的包，强行从 veth-host 网卡丢出去！”

ip route add 192.168.1.0/24 dev veth-host

配置完毕之后会多一条路由

[root@iZ2ze4kh3gm5ijgppvs77sZ ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
192.168.1.0     0.0.0.0         255.255.255.0   U     0      0        0 veth-host

此时你在观察：

[root@iZ2ze4kh3gm5ijgppvs77sZ ~]# ip route get 192.168.1.2
192.168.1.2 dev veth-host src 10.0.0.1 uid 0
    cache

你会发现，数据包直接发送到dev veth-host

在 namespace (ns1) 里也教它路由：告诉 ns1： “去往 10.0.0.1 的包，强行从 veth-ns1 网卡丢出去！”

ip netns exec ns1 ip route add 10.0.0.0/24 dev veth-ns1

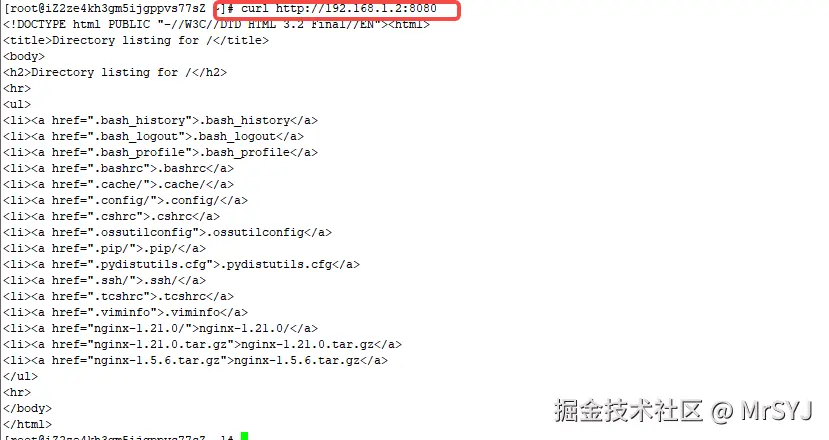

这样配置后双向的路由就通了。你就可以在宿主机上访问隔离空间的8080服务了，如图所示：

我们来看看加上路由后，数据包从发送到返回的完整解密过程：

去程：宿主机 $\rightarrow$ ns1 (ping 192.168.1.2)

[宿主机内核]
  │
  ├── 1. 检查三层路由：要给 192.168.1.2 发包。
  │    └─► 匹配到你加的路由：192.168.1.2 dev veth-host
  │    └─► 内核结论：“好！从 veth-host 扔出去，不需要去找网关！”
  │
  ├── 2. 准备二层封装（ARP 寻找 MAC 地址）：
  │    └─► 宿主机在 veth-host 上广播 ARP 询问：“谁是 192.168.1.2？把 MAC 告诉我！”
  │    └─► 数据包顺着 veth pair 流到了 ns1。
  │
[ns1 空间]
  │
  ├── 3. ns1 的 veth-ns1 收到 ARP 请求：
  │    └─► ns1 一看：“192.168.1.2 就是我自己的 IP 啊！”
  │    └─► ns1 回复 ARP 响应：“我是 192.168.1.2，我的 MAC 地址是 xx:xx:xx:xx！”
  │
  └── 4. 宿主机收到 MAC，成功把 ICMP Echo Request 请求包塞进 veth pair，送达 ns1！

回程：ns1 $\rightarrow$ 宿主机（回复 Ping 包）

[ns1 空间]
  │
  ├── 1. ns1 准备给宿主机 (10.0.0.1) 回包：
  │    └─► 匹配到你在 ns1 内加的路由：10.0.0.1 dev veth-ns1
  │    └─► ns1 内核结论：“10.0.0.1 也在我的直连网卡 veth-ns1 上，不用找网关！”
  │
  ├── 2. ARP 寻找 MAC：
  │    └─► ns1 广播询问：“谁是 10.0.0.1？”
  │    └─► 宿主机收到后回复：“10.0.0.1 是我，MAC 地址是 yy:yy:yy:yy！”
  │
  └── 3. 回包顺着 veth pair 成功传回宿主机，Ping 通完成！

1.1 聊聊ARP

ARP（Address Resolution Protocol，地址解析协议）是一个二层（数据链路层）协议，它的本质职责非常纯粹，只有一句话：

“谁在局域网里喊我的 IP，我就用我的 MAC 地址回答谁。”

我们来看看 ns1（网卡 IP 是 192.168.1.2）收到 ARP 请求时的真实心理活动：

收到广播包： ns1 的网卡收到一个二层广播包：“谁的 IP 是 192.168.1.2？请把你的 MAC 地址告诉 10.0.0.1！”
校验目标 IP： ns1 检查数据包里的目标 IP，发现：“192.168.1.2 就是我自己！”
做出回应： ns1 根本不会去检查询问者的 IP（10.0.0.1）和自己是不是在同一个网段，它只知道“有人在问我的 IP”，于是立刻封包回应：“192.168.1.2 的 MAC 地址是 AA:BB:CC:DD:EE:FF！

核心结论：

收到 ARP 请求的网卡，只看目标 IP 是不是自己。只要目标 IP 是自己，无论发起方是哪个网段的 IP，它都会老老实实回复自己的 MAC 地址！

1.2 veth pair 也是有mac地址的

veth pair 虽然是虚拟网卡，但 Linux 内核为它们模拟了非常完整的二层以太网网卡功能，包括独立的 MAC 地址和完整的 ARP 协议栈

我们可以通过命令查看两端的MAC地址：

[root@iZ2ze4kh3gm5ijgppvs77sZ ~]# ip link show veth-host
3: veth-host@if4: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP mode DEFAULT group default qlen 1000
    link/ether 6e:2b:13:de:69:92 brd ff:ff:ff:ff:ff:ff link-netns ns1
[root@iZ2ze4kh3gm5ijgppvs77sZ ~]# ip netns exec ns1 ip link show veth-ns1
4: veth-ns1@if3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP mode DEFAULT group default qlen 1000
    link/ether 1e:16:65:72:96:8c brd ff:ff:ff:ff:ff:ff link-netnsid 0

我们发现veth-host的mac地址是 link/ether 6e:2b:13:de:69:92

veth-ns1的mac地址是： link/ether 1e:16:65:72:96:8c

我们可以通过arp -n 来查看mac地址的缓存

arp -n 用于查看操作系统当前缓存的 ARP 表（地址解析协议缓存），也就是局域网内 IP 地址与 MAC 地址（物理地址）的映射关系。

[root@iZ2ze4kh3gm5ijgppvs77sZ ~]# arp -n
Address                  HWtype  HWaddress           Flags Mask            Iface
192.168.1.2              ether   1e:16:65:72:96:8c   C                     veth-host
172.17.207.253           ether   ee:ff:ff:ff:ff:ff   C                     eth0

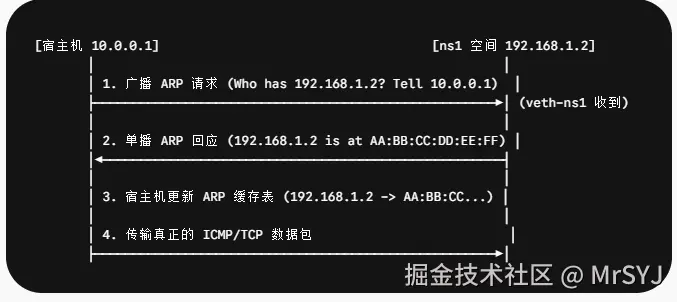

二层通信过程：

1.3 同网段和跨网段一般的请求流程

应用程序发起请求：目标 IP = X
                                 │
                                 ▼
                     【第一步：必须先查路由表】
                                 │
            ┌────────────────────┴────────────────────┐
            ▼                                         ▼
   【情况 A：匹配到同网段直连路由】             【情况 B：匹配到异网段网关路由】
 (比如 192.168.1.0/24 dev veth-host)          (比如 default via 172.17.194.1 dev eth0)
            │                                         │
            ▼                                         ▼
 【第二步：路由决策】                        【第二步：路由决策】
  * 选定出口网卡：veth-host                   * 选定出口网卡：eth0
  * 判定为直连：无需网关                      * 判定为非直连：下一跳为网关 (172.17.194.1)
            │                                         │
            ▼                                         ▼
 【第三步：二层封装】                        【第三步：二层封装】
  * ARP 询问：目标 IP (192.168.1.2) 的 MAC     * ARP 询问：网关 IP (172.17.194.1) 的 MAC
  * 目的 MAC = 对方网卡的 MAC                  * 目的 MAC = 网关的 MAC
            │                                         │
            ▼                                         ▼
       直接二层发送                               交给网关转发

2 docker端口映射

现在架构是这样的：

独立空间 (ns1) 内部跑了一个 8080 服务，监听 192.168.1.2:8080。
宿主机（ECS）只能通过私网 IP 192.168.1.2:8080 访问它。
但外部用户/客户端根本无法直连 192.168.1.2 这个私网地址，外界只能看到你的宿主机公网/物理网卡 IP 172.17.194.141。

现在我想做一个映射就似乎我访问宿主机172.17.194.141的9999端口，将来可以直接访问到隔离的8080服务。以此来印证端口映射的实现。

curl http://172.17.194.141:9999

第一步要开启转发模式，默认linux内核是关闭转发模式的.

如果目标 IP 不是自己（比如经过 DNAT 改写后的 192.168.1.2） $\to$ 内核会认为：“这不是发给我的信，我不是路由器，别想借我的道！” $\to$ 直接丢弃（Drop）该数据包！

先查看当前是否开启了转发模式

sysctl net.ipv4.ip_forward

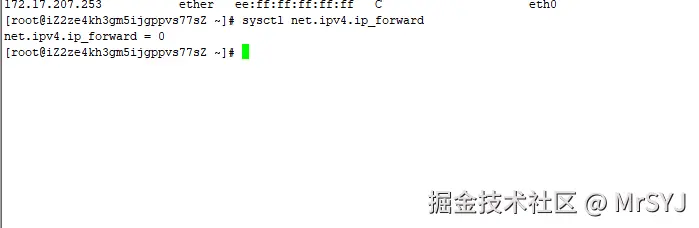

下图表示当前服务器并没有开启转发模式

1.开启转发模式

sudo sysctl -w net.ipv4.ip_forward=1

2.进行DNAT 目标地址转换：

sudo iptables -t nat -A PREROUTING -d 172.17.194.141 -p tcp --dport 9999 -j DNAT --to-destination 192.168.1.2:8080

执行完毕之后，网络数据流就变成了整个样子

1.去程：外界访问 172.17.194.141:9999 $\to$ 被 iptables DNAT 改写成 192.168.1.2:8080 $\to$ 宿主机查路由表发现192.168.1.2 走 veth-host $\to$ 沿着 veth pair 网线塞进 ns1 的 veth-ns $\to$ 送达 8080 服务。

在宿主机上进行访问

在宿主机上直接curl http://172.17.194.141:9999 数据包是从内向外发出的，根本不会经过网卡的接收入口。PREROUTING 链它的任务是拦截从网卡硬件（如 eth0）外部接收进来的数据包。所以数据包会绕过PRETOUTING链。

但是会经过OUTPUT链条，所以在output链上配置DNAT,

sudo iptables -t nat -A OUTPUT -p tcp -d 172.17.194.141 --dport 9999 -j DNAT --to-destination 192.168.1.2:8080

OUTPUT 链专门处理本机自己产生的出站数据包

比如本机访问外部，数据包流向

本机进程（curl / ping / ssh / 业务程序）
        ↓
     OUTPUT 链          ← 本机发出的包在这里被检查
        ↓
     路由判断
        ↓
   POSTROUTING 链
        ↓
     网卡发出去

配置上述规则后，会触发OUTPUT链的DNAT（改写目标）

将目标IP 改写：源 IP: 172.17.194.141 $\to$ 目标 IP: 192.168.1.2:8080

因为目标 IP 发生了改变，内核重新检索路由表

发现 192.168.1.2/24 网段关联在 veth-host 网卡上，决定将包从 veth-host 送出。

这样就直接送达了ns1命名空间

回程

ns1回包的时候，因为是回复给宿主机的IP，所以需要配置路由让ns1知道怎么将数据包返回

sudo ip netns exec ns1 ip route add 172.17.192.0/20 dev veth-ns1

直接告诉 ns1，凡是发往 172.17.192.0/20 网段的包，都从自己的 veth-ns1 网卡吐出去

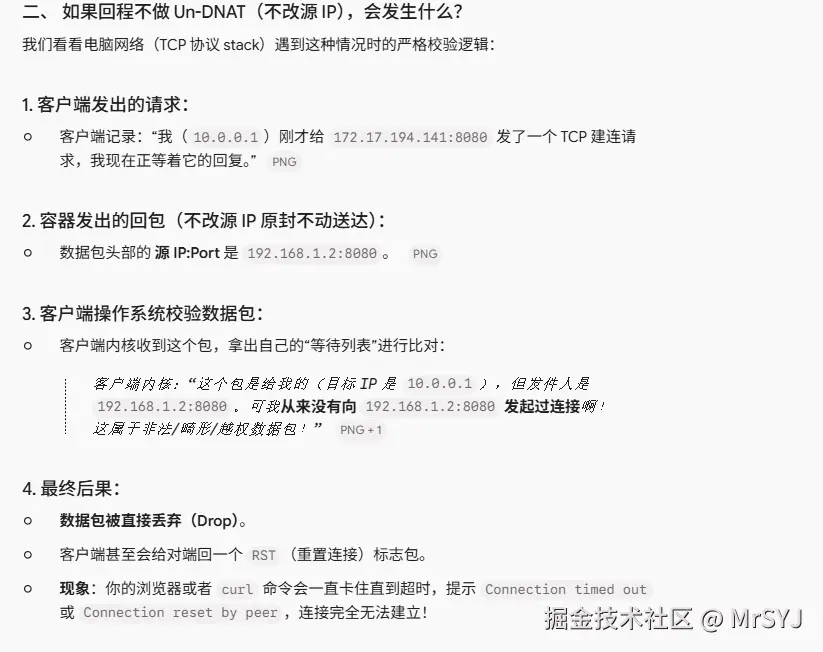

参考下这段描述：

为了欺骗客户端，让客户端误以为“一直是宿主机在亲自跟我通信”，否则，客户端会因为“收件人与发件人对不上”而判定该数据包非法，直接丢弃，端口映射彻底失效！。

上面这个反向的过程是交给Conntrack来进行自动处理的。

从其他机器（比如 client: 172.17.194.200）访问的真实流程

假设你从局域网另一台机器 172.17.194.200 敲命令： curl http://172.17.194.141:9999

外部机器在发包时就已经确定了源 IP

客户端机器（172.17.194.200）在它自己那边就把信封封好了：

源 IP：172.17.194.200

目标 IP：172.17.194.141:9999

这个信封通过物理网线吐到了宿主机的 eth0 网卡上。

触发 Netfilter NAT 表的 PREROUTING 链（核心差异点！）

数据包刚从 eth0 网卡进来，在宿主机内核还没有做任何路由查询之前，立刻被拦截：

匹配到了你的 PREROUTING 链规则： -t nat -A PREROUTING -d 172.17.194.141 -p tcp --dport 9999 -j DNAT --to-destination 192.168.1.2:8080

DNAT 发生：目标 IP 被修改为 192.168.1.2:8080。

源 IP 依然不变：信封上的源 IP 仍然是客户端的 172.17.194.200。

宿主机做路由查询（Routing Lookup）

改完目标 IP 之后，宿主机内核拿着新目标 192.168.1.2 去查路由表：

查 main 路由表：192.168.1.0/24 dev veth-host。
内核判定：“这不是发给本机的包，而是需要转发（Forward）给 veth-host 的包！”
数据包走 FORWARD 链，然后从 veth-host 吐给 ns1。

送达 ns1 与回包

ns1 收到包，看到的信封是：源 IP: 172.17.194.200 $\to$ 目标 IP: 192.168.1.2:8080。

回包要求：ns1 需要给 172.17.194.200 回包。

如果 ns1 里面加了路由 ip route add 172.17.192.0/20 dev veth-ns1（或者有默认网关），回包就能顺利沿原路退回给宿主机，再由宿主机自动 Un-DNAT 退给外部客户端！

MASQUERADE 规则

sudo iptables -t nat -A POSTROUTING -d 192.168.1.2 -p tcp --dport 8080 -j MASQUERADE

-j MASQUERADE：执行源地址伪装动作（自动将源 IP 替换为数据包出口网卡 veth-host 的 IP 10.0.0.1）

加上 MASQUERADE 后（外部访问成功）：外部客户端 10.8.0.50 访问宿主机。

宿主机做 DNAT（改目标为 192.168.1.2），接着在 POSTROUTING 做 MASQUERADE（把源 IP 改为 10.0.0.1）。

ns1 收到请求，以为是 10.0.0.1 找它，查路由表命中现成的 10.0.0.0/24 dev veth-ns1 路由，顺利回包给宿主机！

宿主机收到回包后，自动反向把目标改回 10.8.0.50，把数据交还给外部客户端。

这样，无需在 ns1 内部配置复杂的静态路由或默认网关，任何外部客户端都能正常访问了！

我删除一下在ns1配置的路由

sudo ip netns exec ns1 ip route del 172.17.192.0/20 dev veth-ns1

删除完毕之后，剩下两条


[root@iZ2ze4kh3gm5ijgppvs77sZ ~]# sudo ip netns exec ns1 ip route
10.0.0.0/24 dev veth-ns1 scope link
192.168.1.0/24 dev veth-ns1 proto kernel scope link src 192.168.1.2

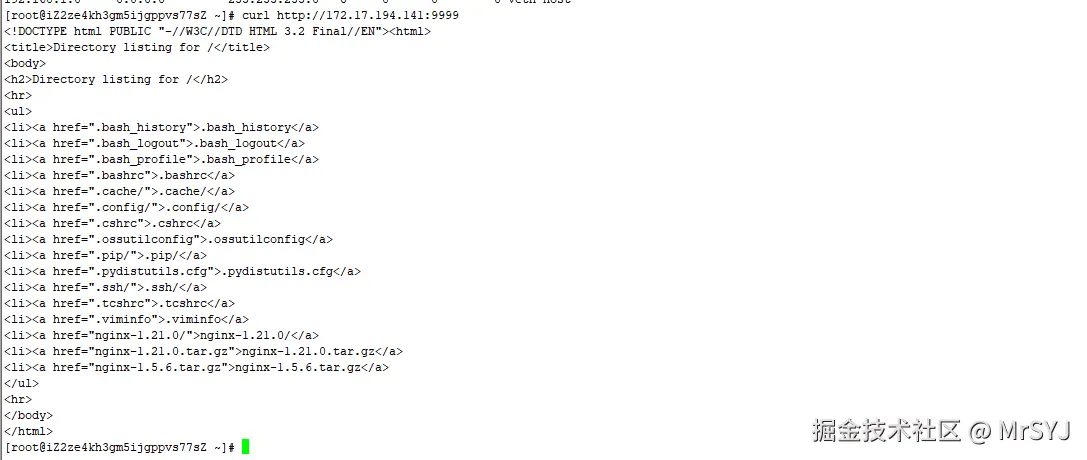

配置完伪装之后可以访问
