架构师思维：技术为业务服务

简介：架构从业务出发，先理解需求，再做设计，最后才是开发

  • 核心观点

    • 脱离业务的架构就是耍流氓
      • 没有业务就不需要架构，业务和架构不分家
    • 技术永远为业务服务
      • 架构师职责：通过技术手段保证业务增长
      • 架构设计本质：深入理解业务需求后，用软件把业务模拟出来
    • 需求指导设计，设计指导开发

  • 分析需求的三种思维

思维说明
全局范围全面，不遗漏角色和场景
整体流程从开始到结束完整串起来
闭环有输入有输出，做完能拿到反馈

  • 设计三原则

    • 不关注细节，关注整体和范围
    • 判断可行性，不确定就先调研
    • 控制复杂度，越简单越好
      • 不要过度设计，不要为了炫技而设计

  • 普通程序员 vs 架构师

维度普通程序员架构师
对需求被动接收参与需求，看透业务本质
对 PM水火不容统一战线，对业务负责
关注点技术点、框架解决方案、业务增长

产品研发流程

简介：需求和技术方案设计在整个研发流程中非常靠前

  • 主流程

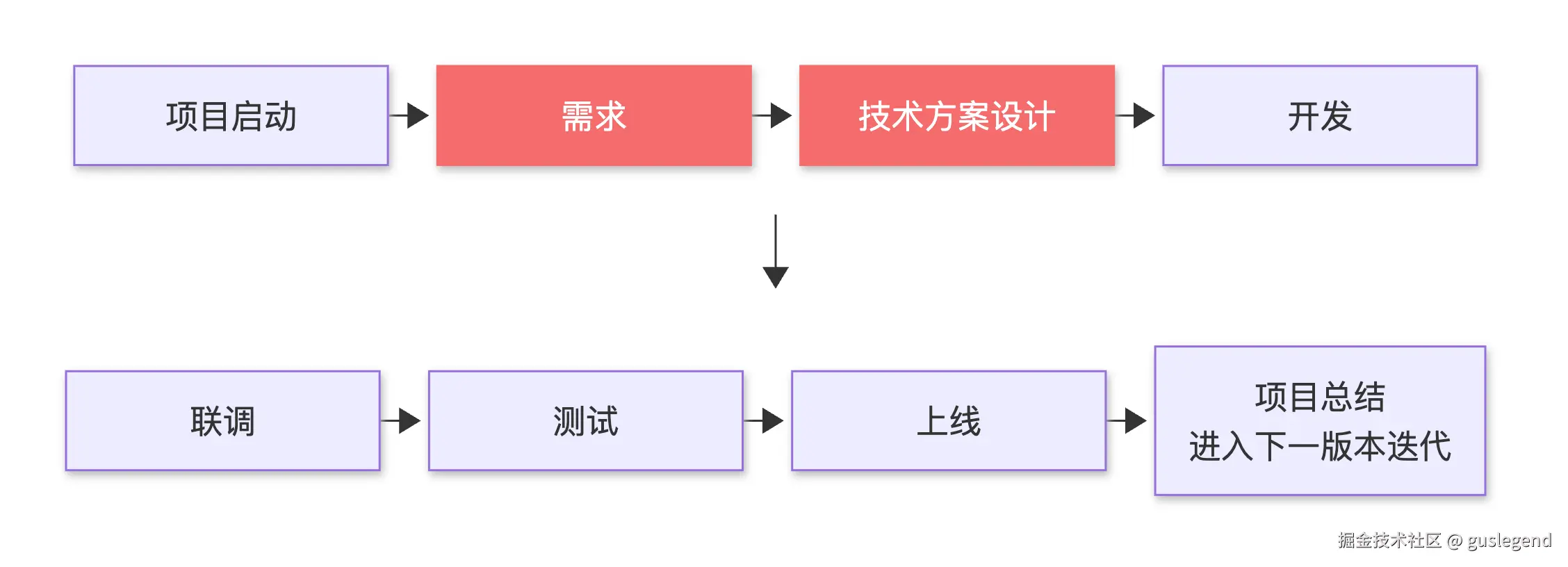

产品研发流程

阶段关键环节
项目启动kick-off 启动会、项目计划、角色划分
需求编写需求、评审需求（可能多轮）、UI 视觉稿评审
技术方案设计技术难点调研、方案设计、方案评审（可能多轮）
开发写代码含单元测试、代码走查、合并代码（CI）、自测（准入测试）

  • 日常项目管理贯穿全程

    • 站会、周会、风险记录跟踪、问题记录跟踪

  • 每个环节都要有产出

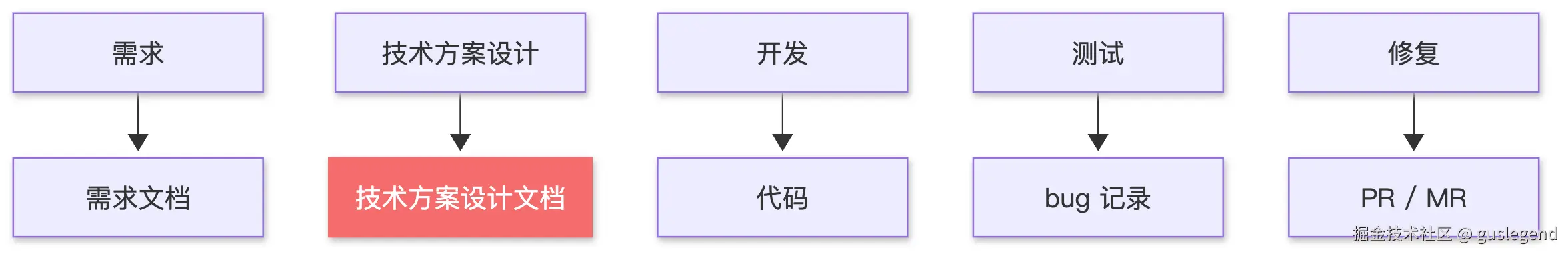

环节与产出

以架构师思维分析需求：抽奖页面

简介：用一道面试题说明如何用全局、整体、闭环思维挖出隐藏需求

  • 题目

    • H5 抽奖页，只有活动说明和一个抽奖按钮
    • PM 和后端都是新手，需要服务端提供哪些接口和能力

  • 常见答案

    • 抽奖接口：几乎所有人都能想到
    • 登录 / 用户信息：不到 1/3 的人能想到
    • 其他能力：很少有人想到

  • 画流程图补全需求

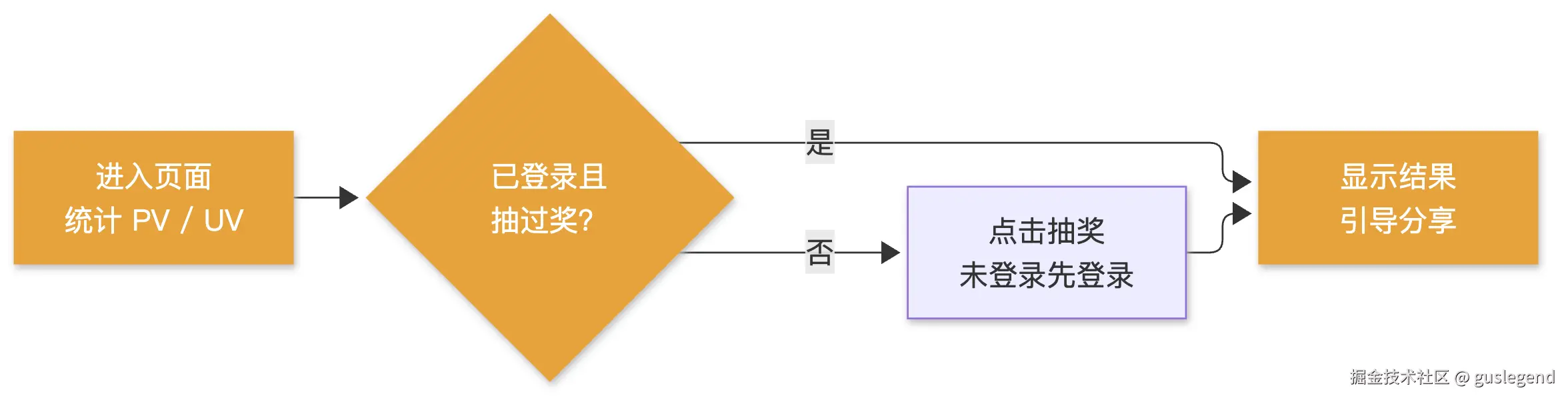

抽奖页面需求流程

  • 完整能力清单（橙色节点是容易漏掉的需求）
能力作用
登录 / 用户信息确定奖品归属，也可用手机号代替
是否已抽奖防止重复抽奖
抽奖接口返回抽奖结果
分享拉新，带来用户增长
埋点统计PV / UV + 抽奖、分享的自定义事件
  • 关键点
    • 统计让需求闭环
      • 参与率 = 抽奖次数 / UV
      • 分享率 = 分享数 / PV
      • 漏斗：1 万人访问，1 千人抽奖，转化率 10%
    • 这道题考的是业务能力，不是技术点

浅层需求与深度需求

简介：浅层需求一眼可见，深度需求决定它是不是真正的线上业务

  • 平台核心流程

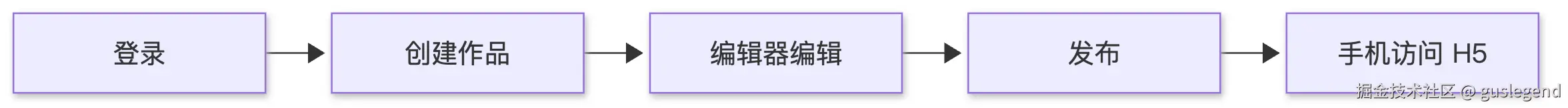

平台核心流程

  • 浅层需求
模块需求点
用户注册、登录（手机号 + 短信验证码）、获取用户信息
作品创建、保存、发布、获取作品信息、作品列表
模板模板列表、使用模板创建作品
  • 深度需求
方面需求原因
作品管理删除恢复、转赠、复制误删要能找回；离职要交接；想共享作品
统计作品统计、分渠道统计没有效果反馈就不闭环
发布URL 不能变广告位链接写死且不受自己控制
H5分享微信裂变传播，带来增长
后台管理数据统计、作品下线、用户冻结、模板管理把控全局，快速处理违规内容
  • 分渠道统计
    • 为什么需要
      • 同一作品投放微信、头条、支付宝，PV 100 万分不清来源
      • 分出来才能判断渠道效果，指导下次投放
    • 实现原理：URL 加渠道参数，访问时按参数分别统计
微信    https://h5.example.com/p/{作品id}?channel=A   →  60 万
头条    https://h5.example.com/p/{作品id}?channel=B   →  20 万
支付宝  https://h5.example.com/p/{作品id}?channel=C   →  20 万
  • 注意点
    • 练手项目只有增删改查，线上业务必须考虑完整使用场景和用户价值
    • 敏感词检查只是辅助手段，后台人工管理必不可少

需求总览：角色与输入输出

简介：三个角色各有输入输出，靠四个核心模块串成闭环

角色输入输出（反馈）
制作人通过 B 端和编辑器制作作品作品效果：统计、分渠道统计
C 端用户浏览 H5 获取信息分享欲望，带来业务增长
管理员通过管理后台监管、审核、上下线平台稳定和增长
  • 四个核心模块
    • B 端和编辑器、H5 端、统计服务、管理后台

项目拆分

简介：先确定范围，再根据需求拆分项目

  • 确定范围
    • 确定范围是做任何事情的第一步
      • 范围不清就开工，做着做着不断加东西，项目永远偏离计划
需求方面项目说明
B 端和编辑器biz-editor-fe / biz-editor-server前后端分离，编辑器复杂也可单独拆出
H5h5-serverSSR，C 端追求打开速度
管理后台admin-fe / admin-server前后端分离
业务组件库独立 npm 包同时给编辑器画布和 H5 使用
  • SSR 怎么选
场景核心诉求是否用 SSR
toC（H5）首屏性能，手机网络复杂适合
toB（B 端、管理后台）稳定性，电脑访问网络好一般不适合

  • 注意点

    • SSR 会增加开发、调试、上线成本，只在需要的地方用

  • 业务组件库为什么独立

    • 编辑器是所见即所得
      • 画布和 H5 的组件相同，渲染逻辑也相同
    • 不独立：画布和 H5 各写一套，冗余且难保证一致
    • 独立：作为 npm 包被两端引用，复用并保证一致

  • 共享数据库

    • B 端服务、H5、管理后台共用一个数据库
    • 作品只有一份，统一存储

自研统计服务

简介：分渠道统计需要自定义事件统计和 OpenAPI，第三方满足不了，只能自研

能力说明
日志收集接收 H5 埋点请求，带作品 id 和 channel
日志分析汇总计算各渠道结果
OpenAPI以 API 形式提供结果给 B 端和管理后台
  • 为什么自研
    • 友盟、百度统计、ARMS 要么不支持，要么一年收费几万
    • 需求不能砍，只能自研
对比PV / UV 统计自定义事件统计
粒度页面级、域名级参数级（作品 id、channel）
方案第三方，免费好用自研
  • 注意点
    • 只自研自定义事件统计，PV / UV 和性能分析仍用第三方
    • OpenAPI 就是普通 API，面向多个使用方开放
    • 设计时对第三方能力一定要先调研，不能想当然

项目关系图

简介：各项目通过 API、组件库、数据库和统计服务串起来

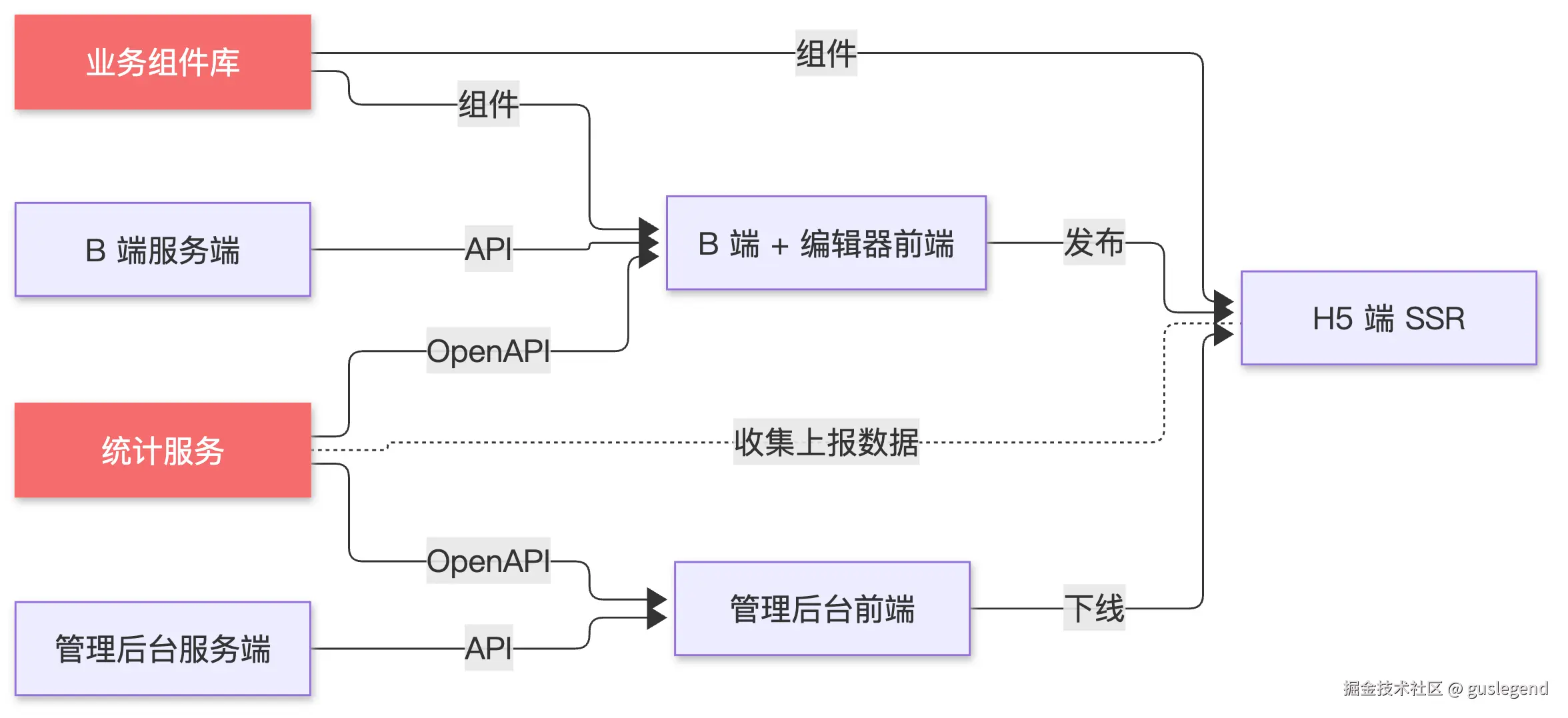

项目关系图

  • 关键关系
    • 下线：管理后台改数据库状态，H5 判断是否展示
    • 红色节点是需要重点说明的两个模块：业务组件库、统计服务
    • 统计服务收集 H5 上报的数据，再通过 OpenAPI 提供给 B 端和管理后台
    • 组件平台（图中未画）为业务组件库创建和发布组件
    • 脚手架、组件平台与业务无关，用于研发提效

作品数据结构设计

简介：数据结构看似是细节，实际是核心，架构阶段就要论证清楚

  • 三个设计问题

    • 点保存时，传给服务端的数据结构是什么
    • 画布和属性面板如何同步更新
    • 如何扩展图层面板

  • 常见设计的问题

常见做法问题修正
组件用自造格式学习和沟通成本高使用 vnode 格式
组件用对象存储对象 key 无序改用数组
只知道“Vuex 能同步”抓不住要点用 activeComponentId 表示当前选中组件
图层单独存一份两份数据要互相同步用 getter 从组件列表计算
  • 正确的 store 结构
{
  work: {
    title: '作品标题',
    setting: {},   // 预留配置项，保证扩展性
    props: {},     // 页面 body 设置，如背景色
    components: [  // 数组，有序
      {
        id: 'xxx', // 唯一 id
        name: '文本1',
        tag: 'text',
        attrs: { fontSize: '20px' },
        children: ['文本1']
      },
      {
        id: 'yyy',
        name: '图片1',
        tag: 'image',
        attrs: { src: 'xxx.png', width: '100px' },
        children: null
      }
    ]
  },
  activeComponentId: 'xxx' // 当前选中组件，只存 id
}

// 图层由 components 计算得出，不单独存储
layers() {
  return store.work.components.map(c => ({ id: c.id, name: c.name }))
}

  • 设计三原则

    • 每个组件符合 vnode 规范
    • 用数组组织数据，保证有序
    • 使用引用关系，不冗余，单一数据源

  • 关键点

    • activeComponentId 是画布和属性面板同步更新的关键
    • 设计尽量遵循业界规范，大家一看就懂，坑少

数据流转

简介：三端共用一个数据库，每个作品本质就是一份 JSON

操作数据层面
创建作品初始化 JSON
保存作品修改 JSON
发布作品只改一个标记
C 端浏览获取 JSON，SSR 渲染
下线作品只改一个标记，C 端判断是否展示
  • 注意点
    • C 端加缓存，避免频繁查库
    • 设计只确定方向和思路，字段名后续变化是正常的
    • 方向不变、后续不需要重构，设计就算成功

技术方案设计文档

简介：技术方案的产出就是设计文档，核心是讲清楚“将如何做”

  • 为何难写

    • 没有规范可依
    • 平时不常写

  • 两个技巧

    • 随性一些：就当向领导解释将如何实现，该画图画图，该写伪代码写伪代码
    • 没思路先写点代码捋思路
      • 写代码只是工具，产出仍然是文档

  • 写文档浪费时间吗

    • 真想明白了：写文档最多一两小时，不会导致延期
    • 写不出来：正好暴露没想清楚的问题

  • 文档目录

# 整体架构设计 V0.1

## 需求          需求文档链接
## 范围          整体设计，不涉及细节
## 模块设计      拆分和关系图、各模块职责、特殊模块说明
## 数据结构      store 结构及解释、数据流转图
## 扩展性保证    扩展组件、扩展编辑器功能、扩展页面配置
## 开发提效      脚手架、组件平台
## 运维保障      线上服务、安全、监控报警、服务扩展
  • 注意点
    • 只写结论和重点，不写论证过程
    • 扩展性一节一定要写，用来引导评审讨论
    • 运维保障：大厂一般用自研服务，小厂用第三方云服务

面试/考试记忆点

  • 架构设计本质：理解业务需求后，用软件把业务模拟出来
  • 分析需求三种思维：全局、整体、闭环
  • 统计让业务闭环，分渠道统计靠 URL 参数实现
  • 只有 H5 用 SSR：toC 追求性能，toB 追求稳定
  • 组件库独立：画布和 H5 组件与渲染逻辑一致，需要复用
  • 自研统计服务：需要自定义事件统计 + OpenAPI，第三方不支持或太贵
  • 数据结构三原则：vnode 规范、数组有序、引用不冗余
  • 发布和下线在数据层面都只是改一个标记

拓展：SSR（服务端渲染）

简介：SSR 在服务端把页面渲染成完整 HTML 再返回，首屏快、利于 SEO，代价是服务端成本更高

  • 核心概念

    • SSR（Server-Side Rendering）：服务端渲染
      • 服务端取数据并拼好完整 HTML，浏览器拿到就能直接显示
    • CSR（Client-Side Rendering）：客户端渲染
      • 服务端只返回空壳 HTML 和 JS，浏览器执行 JS、请求数据后才渲染出内容
    • 水合（Hydration）
      • SSR 返回的 HTML 只能看不能点，浏览器加载 JS 后给页面绑定事件，页面才可交互

  • 工作原理

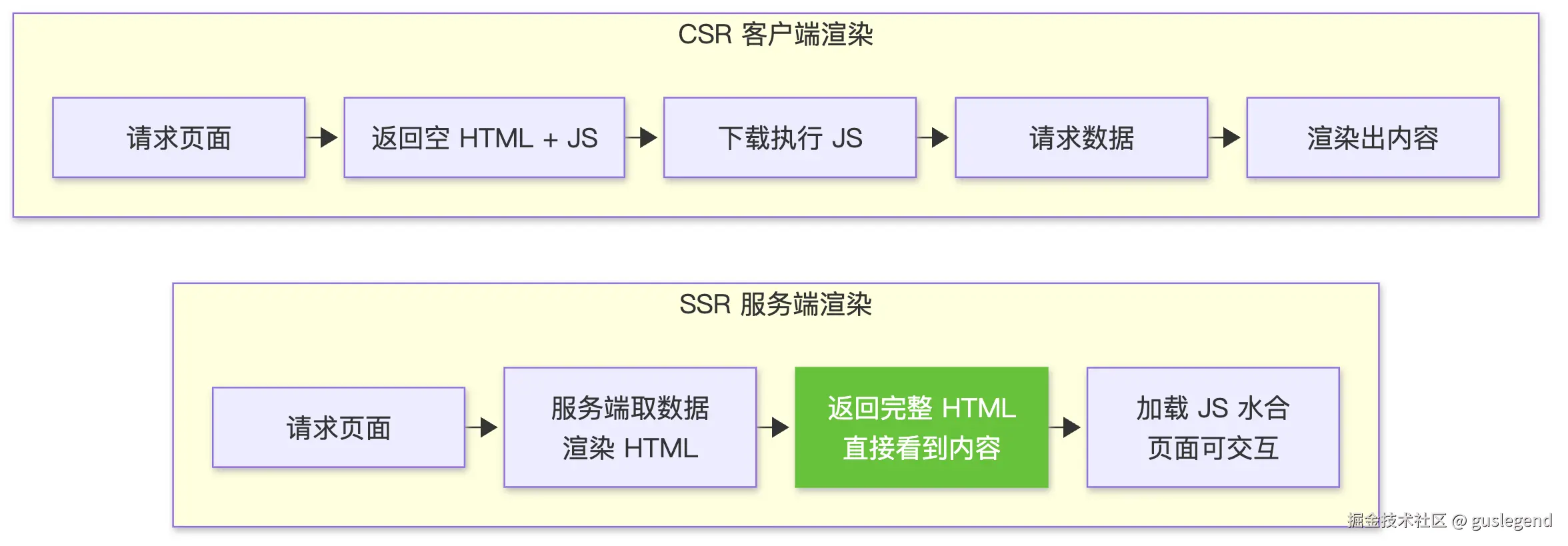

CSR与SSR对比

  • CSR vs SSR
维度CSRSSR
首屏速度慢，要等 JS 下载执行和数据请求快，直接返回完整 HTML
SEO差，爬虫拿到的是空 HTML好，HTML 里有完整内容
服务端压力小，只提供静态资源和 API大，每次请求都要渲染
开发调试简单复杂，要区分服务端和浏览器环境
部署运维静态资源托管即可需要 Node 服务，要考虑性能、缓存、容灾

  • 适用场景

    • 适合：toC、首屏性能敏感、需要 SEO
      • H5 活动页、官网、内容站、电商详情页
    • 不适合：toB 后台、强交互应用、内网系统

  • 在本项目中的应用

    • 只有 H5 用 SSR：作品在手机上传播，网络环境复杂，首屏必须快
    • 配合缓存，避免每次访问都查库和重复渲染
    • 渲染过程

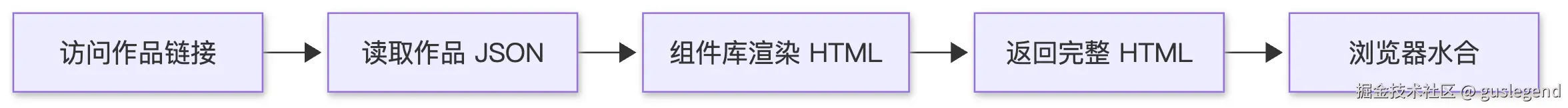

SSR渲染过程

  • 注意点
    • 代码要能同时在服务端和浏览器运行，服务端没有 window、document
    • 服务端只执行组件的创建阶段，例如 Vue 的 mounted 不会在服务端执行
    • SSR 不是越多越好，会增加开发、调试、上线、运维成本
    • 常见方案：Vue 用 Nuxt，React 用 Next.js
