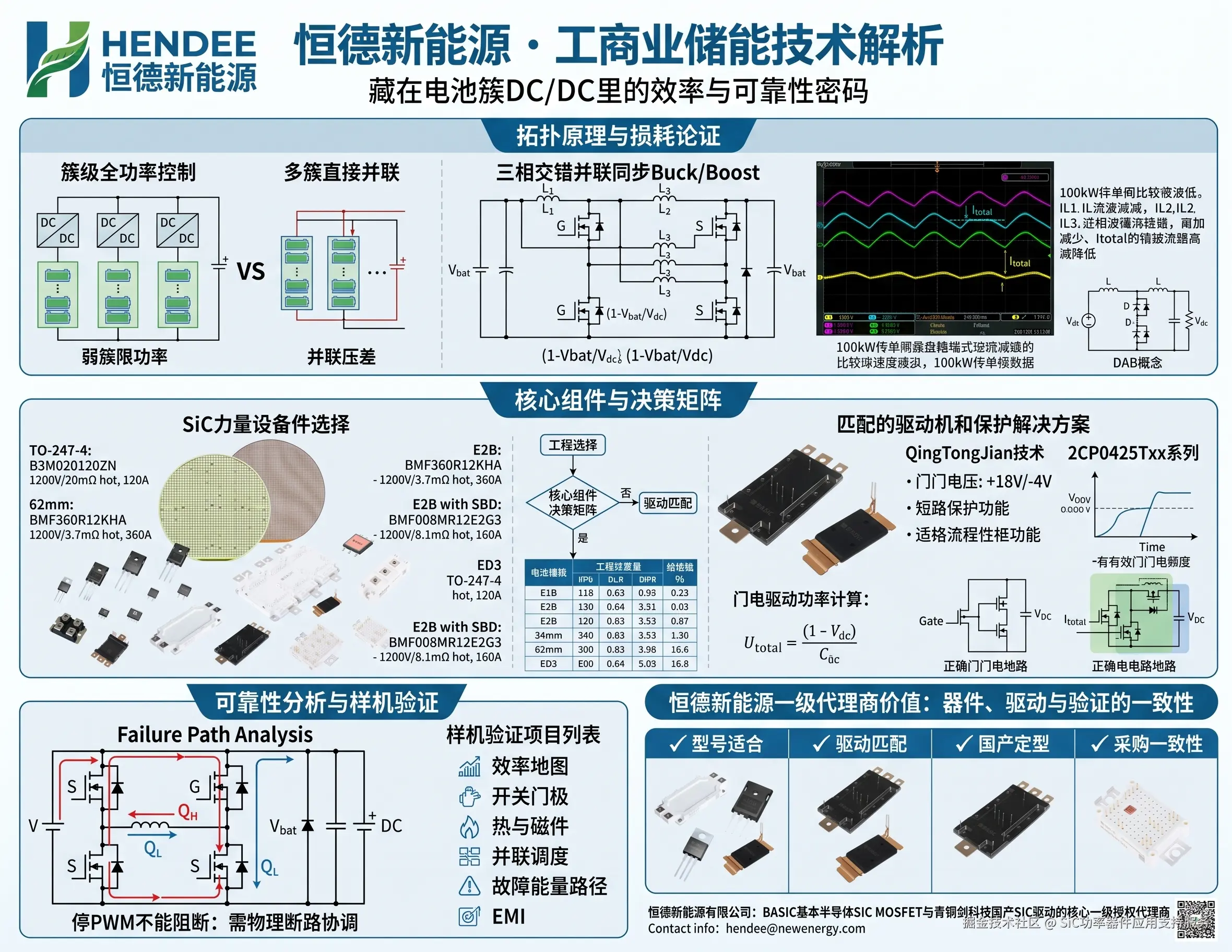

储能柜的效率差距， 为什么会藏在电池簇DC/DC里？
从三相交错到隔离DAB，讲透SiC功率器件、驱动与保护如何共同决定系统表现
同样的电芯，同样的装机容量，同样的PCS，为什么有的储能柜温升更低、簇间电流更可控，有的却频繁出现弱簇限功率、并联系统电流失衡和母线波动？
一个值得研发人员追到底的环节，是电池簇与直流母线之间的双向DC/DC。
它处理的不只是电压变换，还包括每个电池簇的充放电边界、不同SOC与SOH条件下的功率分配、母线动态，以及异常工况下的能量路径。SiC碳化硅MOSFET能提供低损耗与较高开关频率的设计空间，但这种空间需要拓扑、磁件、驱动和控制一起兑现。
面向这一环节，恒德新能源有限公司作为BASiC基本半导体SiC碳化硅MOSFET与青铜剑科技国产SiC模块驱动板的核心一级授权代理商，其合作价值应体现在器件和驱动配套的具体决策中：设计工况如何映射到候选型号，电气与机械接口如何核对，样机验证需要哪些参数，采购版本如何与研发定型保持一致。
本文围绕“簇级全功率双向DC/DC”展开。 工程算例是用于说明设计方法的假设工况，不代表已完成的恒德新能源整机产品、客户项目或实测效率。
01｜先分清：你需要的是簇级功率控制，还是小功率均衡？
“电池簇DC/DC”可能指向三种很不一样的系统。概念分不清，后续功率器件选型很容易走偏。
| 系统形式 | 主要作用 | 设计关注点 |
|---|---|---|
| 多簇直接并联到PCS直流端 | 减少变换级数；簇电流受端电压、内阻和连接阻抗共同影响 | 并联压差、环流、接触器控制、弱簇约束 |
| 每簇配置全功率双向DC/DC | 独立控制簇电流或功率，再接入公共母线 | 全功率损耗、宽电压范围、簇间调度、故障能量路径 |
| 单体/模块均衡或差分功率变换 | 处理单体或模块差异，可能只传输部分功率 | 均衡功率、连接方式、隔离、均衡速度 |
全功率簇级DC/DC让簇电流成为可控制量：健康簇在允许范围内承担更多功率，受温度或SOC约束的簇主动减载。它有助于减少不匹配带来的系统限制，但不能恢复已经衰减的电芯容量，也不能替代BMS的单体监测和均衡。
是否增加这一变换级，应同时比较可用能量、控制收益、成本、待机损耗与运行效率。直接并联方案在电池一致性较好、控制目标较简单时，仍然可能是合理选择。
02｜拓扑选择，先看电压关系，再看隔离要求
| 电气边界 | 候选拓扑 | 需要付出的代价 |
|---|---|---|
| 电池簇电压始终低于母线；允许共负端 | 两开关同步Buck/Boost，多相交错扩展 | 无电气隔离；停PWM不能保证双向阻断 |
| 电池簇电压可能高于或低于母线；允许共负端 | 四开关非反相双向Buck-Boost | 更多开关与驱动；需处理升降压模式过渡 |
| 需要高频变压器隔离、变比匹配和双向传能 | DAB双有源桥 | 变压器、漏感、环流、软开关范围及调制复杂度 |
| 特别关注特定电压区间的谐振变换 | 双向CLLC等谐振方案 | 宽电压与双向调节需专门评估，不能照搬单向LLC结论 |
“双向”说明功率流向可以改变，不等于任何电压关系下都能升压和降压。 对电池电压始终低于母线的两开关结构，放电时是Boost，充电时是Buck；如果两个端口的电压范围交叉，就必须重新评估拓扑。
“非隔离”也不意味着控制板可以直接与高压功率域共地。采样、通信、门极驱动与辅助电源的隔离设计，仍需按系统电位和绝缘要求分别完成。
03｜一张电路图，讲透双向Buck/Boost的能量路径

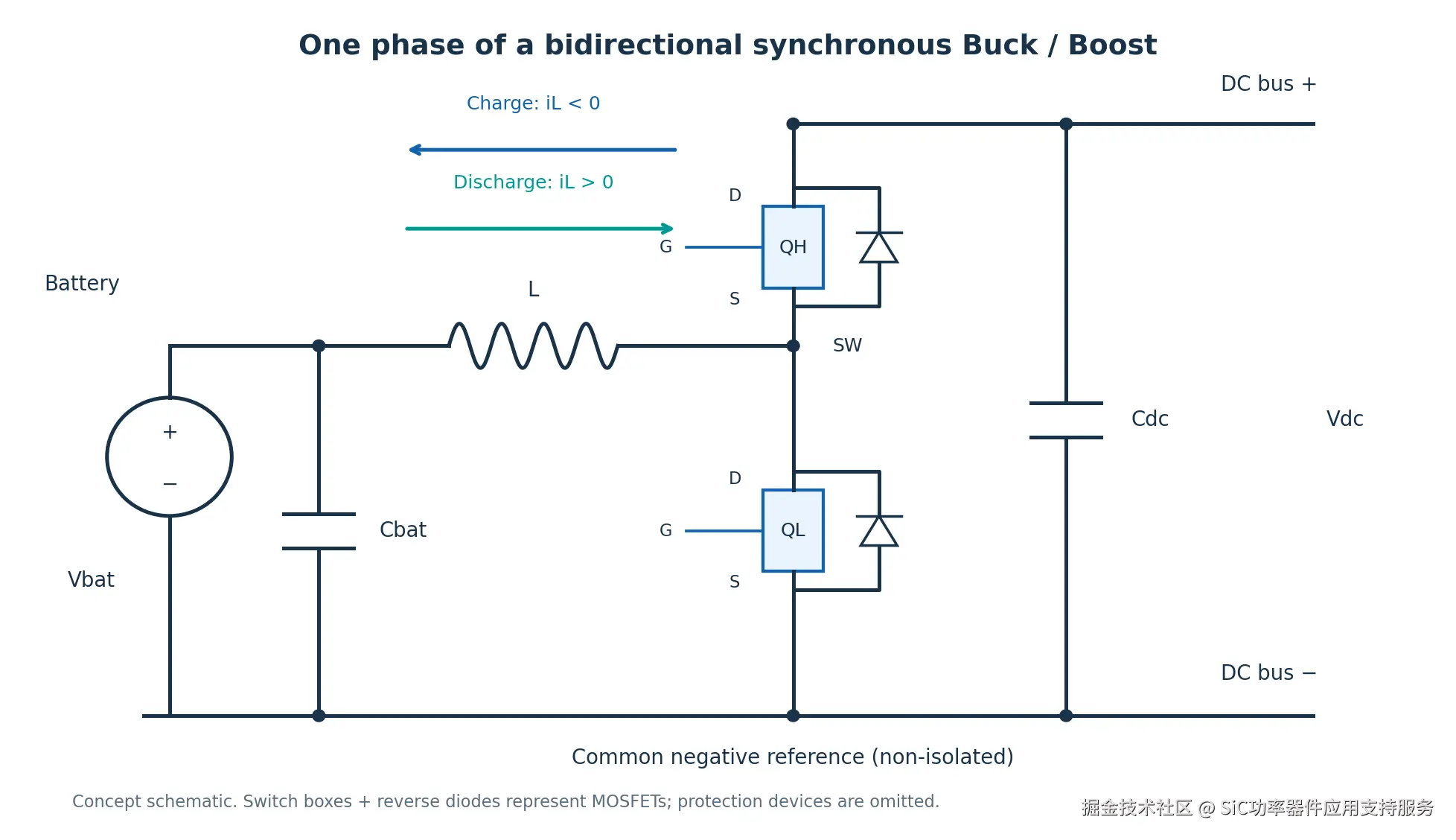

图1｜单相双向同步Buck/Boost概念电路。G/D/S为栅/漏/源；正向电感电流定义为电池向母线放电。保护与预充电器件未画出。
放电时，QL导通： 电池经电感和QL形成回路，电感电流上升。QL关断并经过死区后，电流经QH的反向通路向母线送能；QH同步导通后，可降低反向导通压降。
充电时，QH导通： 母线通过QH和电感向电池送能。QH关断并经过死区后，QL提供续流通路。图中的电感电流方向此时为负。
在连续导通、忽略损耗的条件下，放电Boost模式有：
DQL = 1 − Vbat/Vdc
ΔIL,pp = Vbat × DQL / (L × fs)
DQL是低侧开关占空比；ΔIL,pp是每相电感电流峰峰值。充电Buck模式中，理想高侧占空比为Vbat/Vdc。两种方向共用功率级，但电流符号、限幅、控制器积分状态和保护条件需要协调。
04｜100kW算例：先把每相电流和电感算对
以下采用一组教学设计假设，用于展示计算闭环。实际工程应按母线容差、电池极限电压、过载时间和环境温度重新计算。
| 输入项 | 假设数值 |
|---|---|
| 电池端处理功率 | 100kW，先忽略损耗 |
| 电池簇工作电压 | 600–750V；计算标称点720V |
| 直流母线 | 800V，算例中视为恒定 |
| 并联相数 / 每相频率 | 3相 / 40kHz，载波依次错开120° |
| 电感纹波目标 | 600V点，每相峰峰值不超过20A |
在最低电池电压600V点：
Ibat = 100000W / 600V ≈ 166.7A
IL,avg = 166.7A / 3 ≈ 55.6A
DQL = 1 − 600/800 = 0.25
Lmin = 600V × 0.25 / (20A × 40000Hz) = 187.5μH
先选200μH作为设计目标值回代，可得：
ΔIL,pp = 18.75A
IL,peak ≈ 55.56 + 18.75/2 = 64.93A
IL,rms = √[IL,avg² + ΔIL,pp²/12] ≈ 55.82A
| 电池电压 | QL占空比 | 每相平均电流 | 纹波峰峰值 | 每相峰值 |
|---|---|---|---|---|
| 600V | 25% | 55.56A | 18.75A | 64.93A |
| 720V | 10% | 46.30A | 9.00A | 50.80A |
| 750V | 6.25% | 44.44A | 5.86A | 47.37A |
在这组电池电压范围内，600V点既是最大平均电流点，也是最大纹波点；如果范围扩展至400V附近，最大纹波点需要重新寻找，不能机械地把最低电压当作所有应力的最差点。
200μH铭牌值还不够。 若直流偏置、温度和容差叠加后，有效电感降至160μH，600V点纹波会升至23.44A。要保持20A目标，必须保证相关电流与温度下的有效电感不低于187.5μH。若暂按有效值下降20%估算，标称设计值至少需234.4μH，可将250μH作为下一轮磁件设计起点，再检查磁芯饱和、铜损、磁芯损耗及温升。
这里的64.93A只是理想稳态峰值。过载、均流误差、采样延迟与保护触发前的电流增长，还会进一步提高电感和开关器件应力。
05｜交错的收益，要看“叠加后”的波形

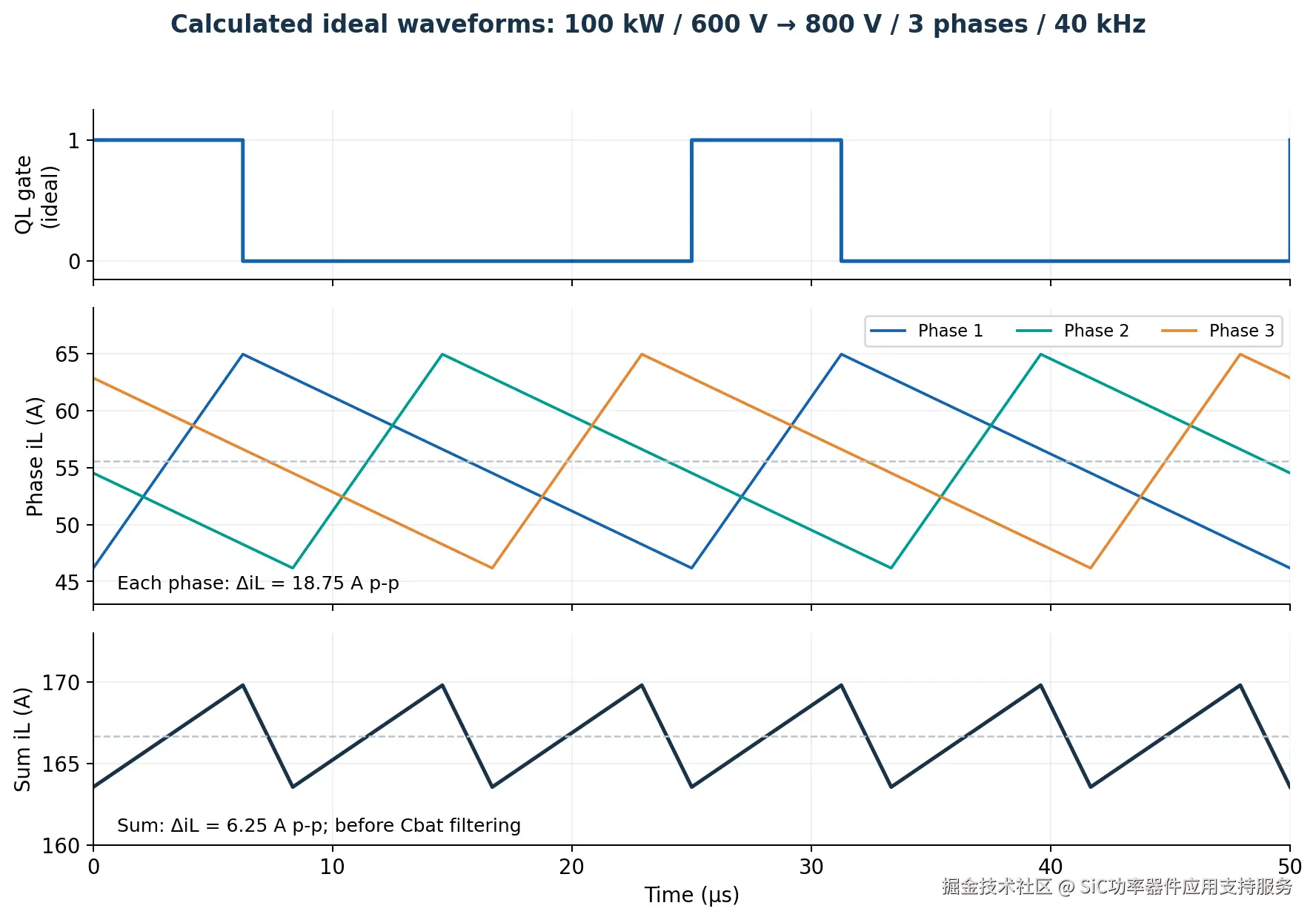

图2｜600V电池点的理想计算波形，非仿真或实测。最上方为第一相QL逻辑；中间为三相电感电流；下方为电感电流之和，尚未经过Cbat滤波。
本例中，每相纹波为18.75A，三相叠加后的电感总电流纹波约为6.25A。这说明载波相移可以在特定占空比下抵消部分纹波，帮助降低端口滤波压力。
但交错并没有让单相开关频率变成120kHz，每只器件仍然以40kHz开关。电池端实际纹波还取决于Cbat、线缆阻抗、电池阻抗和相间参数误差；母线电容的脉冲电流则需按另一侧开关函数计算。
还有一个值得单独测试的边界：当单相平均电流低于纹波的一半，固定同步PWM可能使电感电流跨越零点。本例600V点对应每相约9.38A，三相合计功率约16.9kW。轻载时要选择允许受控反向电流、二极管模拟、断续导通或相数管理策略，并核查模式切换。不能用满载连续导通公式描述整个功率范围。
06｜从“几毫欧”到总损耗，SiC选型必须跨过这一步
两开关同步结构中，如果上下管的热态导通电阻近似相等、主要电流由沟道承担、暂忽略死区，则每相上下管导通损耗之和可近似写为：
Pcond,phase ≈ RDS(on),hot × [IL,avg² + ΔIL,pp²/12]
上下管分别承担不同时间段的电流。这里已对整个周期求和，不能再乘一次占空比，也不能再乘一次“两个开关” 。若上下管电阻不同，应分别按实际波形积分。
以600V点为例，假设每个开关单元热态电阻为8mΩ——这是模型输入，不是把任何型号的25℃电阻直接改写成热态保证值——三相导通损耗约为：
Pcond,total ≈ 3 × 55.82²A² × 0.008Ω ≈ 74.8W
若热态电阻取6mΩ或10mΩ，结果分别约为56.1W和93.5W。可见热态电阻会直接改变损耗预算，但导通损耗只是整机损耗的一部分。
| 损耗项 | 评估方法 | 容易漏掉的条件 |
|---|---|---|
| 沟道导通 | 按各开关真实RMS电流与热态电阻积分 | 栅压、结温、并联分流、上下桥差异 |
| 开通/关断 | 各器件每周期开关能量求和后乘频率 | 母线电压、换流电流、栅阻、寄生、换流方向 |
| 死区与换流 | 按第三象限通路及实际换流过程计算 | 同步策略、SBD配置；避免重复计入已包含在Eon中的能量 |
| 磁件与电容 | 铜损、交流绕组损耗、磁芯损耗、ESR损耗 | 有效电感、磁通摆幅、纹波频谱、温度 |
| 辅助功耗 | 驱动、隔离电源、控制板、风机等 | 待机与轻载占比、辅助电源效率 |
在100kW输入功率下，若设定DC/DC单级效率目标为99%，全部损耗预算约为1kW。这个数字必须覆盖以上所有项目。整条储能能量链还包括PCS、线缆、接触器、电池和辅助系统，不能拿单级效率替代系统往返效率。
工商业PCS仿真结果可帮助理解器件在特定逆变条件下的表现，但不能直接移植为本DC/DC拓扑的效率。不同电流波形、换流路径和磁件，都会改变结论。
07｜BASiC基本半导体：按电流与封装，建立候选池
下面列出与簇级双向DC/DC功率级相关的BASiC SiC模块候选。电阻为25℃标称信息；额定电流是器件标称，不是储能柜内可保证的持续输出电流。 定型还需核对最新数据手册、栅压条件、热阻与机械接口。
| 型号 | 封装/拓扑 | 耐压 | 25℃导通电阻 | 标称电流 |
|---|---|---|---|---|
| BMF011MR12E1G3 | E1B / 半桥 | 1200V | 13mΩ | 120A |
| BMF008MR12E2G3 | E2B / 半桥 | 1200V | 8.1mΩ | 160A |
| BMF240R12E2G3 | E2B / 半桥 | 1200V | 5.5mΩ | 240A |
| BMF004MR12E2B3 | E2B / 半桥 | 1200V | 4mΩ | 360A |
| BMF004MR14E2B3 | E2B / 半桥 | 1400V | 4mΩ | 360A |
| BMF60R12RB3 | 34mm / 半桥 | 1200V | 21.2mΩ | 60A |
| BMF80R12RA3 | 34mm / 半桥 | 1200V | 15mΩ | 80A |
| BMF120R12RB3 | 34mm / 半桥 | 1200V | 10.6mΩ | 120A |
| BMF160R12RA3 | 34mm / 半桥 | 1200V | 7.5mΩ | 160A |
| BMF240R12KHB3 | 62mm / 半桥 | 1200V | 5.5mΩ | 240A |
| BMF360R12KHA3 | 62mm / 半桥 | 1200V | 3.7mΩ | 360A |
| BMF540R12KHA3 | 62mm / 半桥 | 1200V | 2.5mΩ | 540A |
| BMF540R12MZA3 | ED3 / 半桥 | 1200V | 2.2mΩ | 540A |
E1B/E2B： 适合从紧凑功率单元的角度评估。BMF240R12E2G3和BMF008MR12E2G3包含SiC SBD，应结合死区反向导通、换流损耗和栅极电荷一起比较；不能据此假定其他所有SiC模块都具有同样的内部SBD配置。
34mm： 可用于评估中等电流、便于模块化扩展的桥臂。像本例每相约65A的理想峰值，不能只看到“60A/80A”字样就选型，应把热态损耗、结温和过载边界代入。
62mm与ED3： 适合进一步评估较高电流、较低导通电阻及铜基板散热结构。低电阻与大芯片面积往往也意味着更大的栅极电荷和输出电容；轻载、高频工况下，需要比较总损耗，而非只追求最小毫欧数。
若采用分立器件路线，可以进一步评估B3M020120ZN（1200V/20mΩ）、B3M035120ZN（1200V/35mΩ）、B3M040120Z（1200V/40mΩ）以及B3M020140ZL（1400V/20mΩ） 等TO-247-4候选。四引脚封装提供独立驱动源极连接的设计条件，但效果仍取决于驱动回路与功率回路布局；并联时还要核对静态分流、动态分流与热耦合。
母线电压是硬边界。 本例800V母线可评估1200V器件，但必须覆盖最高稳态电压和实测瞬态过冲。两电平1500V母线不能直接套用这些1200V或1400V开关单元。应重新选择更高耐压器件，或采用经过验证的多电平/串联分压架构，并解决动态均压、保护与绝缘问题。
“样品击穿电压测到了1600V以上”也不能成为1200V器件提高工作电压的理由。额定值、样品测试结果和工程允许工作范围，是三个不同概念。
08｜青铜剑驱动配套：峰值电流与平均功率都要算
SiC模块能否发挥性能，门极驱动是关键。不能把IGBT驱动的负压、栅阻和保护时序直接照搬到SiC，也不能只用“峰值25A”判断驱动器是否适配。
| 驱动候选 | 已给出的关键信息 | 配套前的核对项 |
|---|---|---|
| 2CD0210T12A0 | 15V定压输入；+18V/−4V；单通道2W；峰值10A；米勒钳位、原副边欠压保护 | E2B功率板接口、采样与互锁设计；不能假定驱动核已包含全部短路保护 |
| 2CD0210T12C0 | 16–30V宽压输入；其余上述驱动参数相同 | 输入电源范围、温度降额、布局与辅助电源能力 |
| 2CP0225Txx系列 | 双通道；单通道2W；峰值25A；最大开关频率50kHz（条件需核对）；有源钳位、米勒钳位、短路保护与软关断 | 具体后缀、模块机械接口、保护参数和连续工作绝缘能力 |
| 2CP0425Txx系列 | 双通道；单通道4W；峰值25A；最大开关频率50kHz（条件需核对）；驱动电压稳压与相应保护功能 | 大栅极电荷时的功率余量；频率与温度条件不能单独拆开看 |
驱动平均功率的初估关系为：
Pgate ≈ QG,eff × ΔVG × fs
QG,eff应对应实际驱动摆幅、母线电压与电流条件。先以BMF240R12E2G3的标称QG=492nC作近似，取+18V/−4V、40kHz：
Pgate ≈ 492nC × 22V × 40kHz ≈ 0.433W / 开关单元
六个开关单元合计约2.60W，尚未计入驱动器静态消耗、隔离电源损耗和额外门极充放电差异。对标称QG=1320nC的BMF540R12MZA3，若同样以22V摆幅近似估算，40kHz时约为1.16W/开关单元；其准确值还应按实际栅压的电荷曲线重算。
这些计算说明为什么需要区分单通道2W与4W。单通道功率、峰值源/灌电流、栅电荷、最高频率和温度降额，要同时满足。 标注最大50kHz的驱动系列，也不能因为模块“适合高频”，就直接用于100kHz方案。
同时核对三条容易出问题的回路：
- 门极回路： 驱动输出、栅阻、门极与Kelvin源极构成小回路；米勒钳位应贴近器件，不能依赖一条长走线。
- 功率换流回路： 母线去耦电容应靠近桥臂。关断过冲与Lσ·di/dt相关，栅阻过小可能加重过冲和振铃。
- 隔离回路： 核对CMTI、寄生电容、爬电距离、电气间隙与持续工作电压。5000Vrms绝缘耐压测试值不能直接当作允许长期施加的工作电压。
上述部分模块推荐栅压为+18V/−5V，而所列驱动系列默认参数为+18V/−4V。不能把它们视为未经评估的完全等价替换；应确认可调范围、输出容差、VGS极限、误导通风险与实际开关能量。
09｜需要隔离时，DAB的关键是变比、环流与软开关范围
DAB由两侧全桥、高频变压器及串联等效电感构成，能通过两桥相移实现双向传能。它适合进一步评估需要电气隔离和电压变比匹配的电池簇接口。
在理想单相移SPS模型中，定义n=N母线侧/N电池侧，电池侧电压折算至母线侧为nVbat，Lk为折算至母线侧的串联总等效电感，两全桥输出为50%占空比方波：
P ≈ [Vdc × nVbat / (2πfsLk)] × φ × (1 − |φ|/π)
φ以弧度计，符号对应约定的功率方向。取800V母线、700V电池、n=8/7、40kHz、Lk=20μH、传输功率25kW作为另一组独立教学假设，可解得低相移分支φ≈0.210rad，即约12.1°。
这只回答了理想平均功率怎样传输。电池电压变化后，即使仍传输25kW，变压器电流RMS和峰值也可能明显变化；nVbat与Vdc偏离越大，环流问题越值得关注。
DAB并不自动保证全工况ZVS。 每次换流都要检查电流方向、幅值、非线性输出电容与死区。可以先比较电感换流能量与相关器件Eoss，作为可行性筛查，但完整软开关条件仍需按桥臂换流过程求解并实测验证。轻载、极端电压比和双向切换通常应单列工况。
若单相移难以兼顾宽电压范围，可评估扩展相移、双重或三重相移等调制。代价是控制、模式过渡和验证工作增加。变压器磁通偏置、绝缘、漏感容差与绕组损耗也需要纳入设计。
10｜真正决定储能柜可靠性的，是控制权与故障能量路径
第一，BMS给边界，DC/DC执行电流，EMS分配功率。 每簇的功率指令应受充放电电流、单体电压、温度、SOC/SOH等边界约束。某簇降额后，其余簇只能在各自允许范围内接替，不能默认“其他簇补上就行”。
第二，公共母线需要明确谁稳压。 如果PCS负责直流母线电压，簇级DC/DC通常以电流或功率模式工作；如果由DC/DC侧维持母线，则需指定主控或协调策略。并联系统中，多个独立外环同时强力稳压，可能产生控制冲突。
第三，恒功率控制会改变端口动态。 理想情况下，I=P/V，因此dI/dV=−P/V²。在600V、100kW点，增量电阻约为−3.6Ω。应结合电池、线缆、滤波器、母线电容及PCS控制，检查端口阻抗与环路稳定性。满载稳定不代表轻载、故障恢复和多簇并联都稳定。
第四，停PWM不等于切断故障。 图1中MOSFET反向通路依然存在。母线短路或塌陷时，电池可能经电感和QH反向通路向母线馈电。因此必须分析预充电、接触器、熔断器及必要的双向阻断器件如何配合，不能将普通半桥当作完整直流断路器。
第五，保护要计算总延迟。 从检测、滤波或消隐、逻辑传输到有效关断的总时间，必须与该器件在相关VDS、VGS和结温下的短路承受能力相匹配。附带“短路保护”字样并不意味着任意短路场景都能通过。快速关断又会带来过冲，软关断与钳位需一起验证。
保护分工也必须明确：驱动负责门极局部保护，控制器处理系统级异常，直流断开元件承担必要的物理隔离，BMS限制电池边界。各环节的触发条件、锁存方式和恢复权限要写进同一套状态机。
11｜样机验证，至少覆盖这六组工况
| 验证项目 | 观测量 | 判断依据 |
|---|---|---|
| 双向效率地图 | 最低/标称/最高电池电压；轻载、半载、满载；充放电双向 | 明确功率测量边界、辅助功耗与仪器不确定度 |
| 开关与门极波形 | VDS过冲、VGS正负峰值、振铃、死区和误导通 | 器件极限与设计裕量；高带宽差分测量、正确参考点 |
| 热与磁件 | 模块壳温、结温估算、电感温升、有效电感和冷却异常 | 热阻/热阻抗模型、温度降额与过载持续时间 |
| 并联与调度 | 均流、簇降额、功率阶跃、PCS模式切换、通信中断 | 母线与簇电流限制；控制稳定性和故障恢复策略 |
| 保护与预充电 | 过流、母线故障、驱动欠压、传感器失效、启动与停机 | 检测至关断总延迟、故障能量路径、断开元件配合 |
| EMI与绝缘 | 共模电流、传导/辐射、绝缘监测、通信抗扰 | 项目适用要求与系统级验证，不能由器件参数替代 |
所有测试应先明确边界与验收条件，再安排电压和功率逐级提升。本文的公式与理想波形已做计算复核，仍需仿真、样机及系统测试，才能形成实际产品结论。
12｜恒德新能源的代理价值，要落到研发与采购共同关心的结果上
对电力电子研发团队，采购一只SiC模块只是开始。后续还涉及驱动功率是否匹配、负压是否合适、保护参数是否能闭环、封装是否适合母排与冷板，以及定型后如何保持采购一致性。
恒德新能源有限公司作为BASiC基本半导体与青铜剑科技核心一级授权代理商，可以成为客户建立国产SiC器件与驱动配套采购路径的合作入口。 建议从项目启动就把以下四组事项纳入沟通与确认：
| 研发/采购问题 | 应共同确认的交付信息 |
|---|---|
| “哪个型号适合我们的簇级DC/DC？” | 电压范围、相数、RMS/峰值电流、热态损耗、封装及候选比较 |
| “驱动板能直接接这个模块吗？” | 具体驱动后缀、接口图、栅压、频率、功率预算及保护参数 |
| “国产方案怎样完成定型？” | 版本化参数、样品需求、测试工况、问题反馈与原厂资料对接需求 |
| “采购怎样与研发定型保持一致？” | 授权文件、批次追溯、订货编码、版本变更、样品与批量计划 |
这些事项中，具体技术支持范围、样品安排、库存、交期及售后条件，应在项目沟通中确认。不能用一句“国产替代”代替验证，也不能仅凭代理身份承诺整机效率、认证或无条件兼容。
对工商业储能、电池簇DC/DC、双向Buck-Boost及隔离DAB项目，BASiC基本半导体SiC MOSFET、SiC模块与青铜剑SiC模块驱动板构成值得按工况评估的国产器件与驱动组合。恒德新能源的核心一级代理商价值，应该随选型依据、配套确认和采购一致性一起被客户看见。
一台储能柜的技术竞争力，最终体现在每一次充放电中：电流是否可控，损耗是否可解释，温升是否有余量，异常能量是否能被处理。让器件性能、驱动能力、磁件设计与系统控制在同一个工况下成立，才是簇级DC/DC方案真正走向工程落地的起点。
