5000A电解电源，损耗到底藏在哪？ 从SiC模块到国产驱动，把效率、纹波与可靠性算明白
面向电解设备、电源设备企业的研发工程师与采购团队：从低压大电流的实际矛盾出发，理解BASiC基本半导体SiC MOSFET与青铜剑科技驱动方案的选型逻辑。
一台电解电源，输出只有几十伏，电流却达到几千安。看起来电压不高，做起来却处处考验工程细节：母排一个接头发热，整流器一段压降，电感一处饱和，都可能让整机效率、温升与工艺稳定性偏离设计目标。
更难的是，电解槽不会永远工作在一个固定点。槽液温度、浓度、极间状态、连接电阻与生产节拍都会改变负载。电源需要在这些变化中保持可控电流，并处理启停、槽端短路、冷却异常与并联单元退出。
电解电源升级的关键，是把每一段电流路径的损耗、每一种工况的控制和每一次故障的能量去向讲清楚。
作为BASiC基本半导体与青铜剑科技的核心一级授权代理商，恒德新能源有限公司围绕国产SiC模块与国产SiC驱动方案，连接功率器件选择、驱动匹配与采购沟通。本文把这条技术链放进电解电源的真实设计问题中，给研发与供应链人员一个可以逐项讨论的选型框架。
01｜先问工艺，再问功率：电解电源不能只有“多少千瓦”
本文以金属电解、电解精炼及其他工业电解中的低压、大电流、连续直流供电为主要场景。水电解制氢可借用部分电源设计思路，但槽堆电压、动态响应、停机反灌及安全联锁需要按具体工艺另行确定。
同样是300kW，60V/5000A与600V/500A的输出侧器件、母排、滤波和热设计完全不同。进入选型前，至少要拿到下面这些条件。
| 必须明确的条件 | 为什么会改变设计 |
|---|---|
| 输入电压范围、供电变压器与接地方式 | 决定母线范围、耐压及电气隔离位置 |
| 槽端电压范围、额定/峰值电流、连续运行时间 | 决定匝比、器件RMS电流、铜损与散热 |
| 恒流精度、纹波定义、测量带宽 | 峰峰值与交流RMS不可混用；决定滤波与测量方法 |
| 调节范围、启停频率、工艺脉冲或反向需求 | 决定调制策略、轻载控制及是否需要双向功率级 |
| 冷却条件、海拔、环境温度、污染与腐蚀 | 影响热阻、绝缘距离、材料与防护 |
| 短路、断电、反灌、模块退出的处理要求 | 决定保护阈值、故障隔离与系统联锁 |
纹波指标应与工艺效果一起确认。电源端的电压纹波与槽端电流纹波并非一一对应；连接电感、槽体动态阻抗和取样点都会影响结果。不要在缺少工艺验证时承诺某个纹波数字一定提高产量或产品质量。
02｜SiC放在哪里最有价值？从系统拓扑开始回答
需要评估的常见路径包括：输入变压器配合多脉波整流；有源整流配合多相斩波；以及高压母线配合隔离式高频DC/DC，再在输出侧汇流。图1给出模块化隔离方案的概念架构。

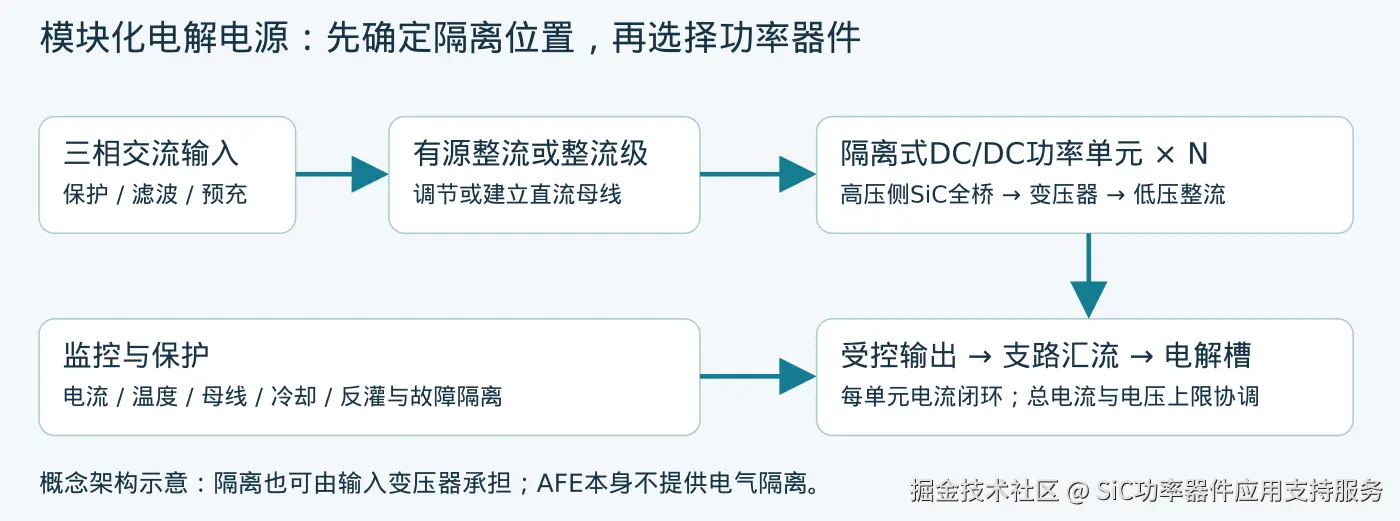

图1｜模块化隔离电源概念架构。图中功能块不代表完整电路或已验证整机方案。
| 方案路径 | 值得评估的理由 | 必须处理的代价 |
|---|---|---|
| 输入变压器＋多脉波整流 | 大功率工业场景可评估其成本、耐受与维护条件 | 低输出或低负载工况的功率因数、谐波及调节能力 |
| 有源整流＋多相DC/DC | 可独立调节输入侧电流与输出侧电流 | 控制耦合、母线能量、EMI；须另行满足隔离要求 |
| 整流母线＋隔离式高频DC/DC | 可按功率单元扩展，并通过匝比降低输出侧电压 | 高频变压器、低压整流、漏感、绝缘与支路均流 |
低压输出场景中，1200V或1400V SiC模块通常首先评估于高压侧整流桥、原边全桥，或实际承受较高母线电压的斩波级。 其价值在于改善这些位置的开关损耗与频率选择空间。输出只有几十伏时，低压侧同步整流器必须按实际耐压、导通电阻和并联条件独立选择，不能因为高压侧用了SiC，就把1200V SiC模块机械地放到所有位置。
相移全桥需要检查轻载能否实现软开关、环流与有效占空比损失；LLC需要核对宽输出范围下的增益、频率及循环电流；DAB需要评估两侧电压匹配、环流与反向功率控制。选型应以整机工作区间为依据，不能仅凭拓扑名字判断效率。
03｜60V、5000A：把藏起来的损耗算出来
以下是一组教学设计假设，用于解释数量级，不代表客户规格、现成BOM或恒德新能源已交付设备。
| 变量 | 假设数值 | 性质 |
|---|---|---|
| 额定输出 | 60V × 5000A = 300kW | 教学假设 |
| 并联功率单元 | 10个，每个60V/500A，即30kW | 教学拆分；未包含冗余 |
| 年运行时间 | 8000h | 经济性计算假设 |
| 两组整机效率 | 97.0%与98.5% | 比较假设，非品牌性能声明 |
第一笔账：输出电流越大，微欧越不能忽略
某段母排和接头的等效电阻若为20μΩ，其损耗为：
P = I²R = (5000A)² × 20×10⁻⁶Ω = 500W
这一段回路的压降只有0.1V，却持续释放500W热量。接触面质量、紧固工艺、母排几何与温升后的电阻，都值得与半导体选型同等重视。20μΩ只是算例假设，实际值需四线测量并结合温升检查。
第二笔账：低压侧每一段压降，都直接进入损耗预算
假设整流导通路径在额定电流下的等效压降为0.8V，则总导通损耗初估为：
Prect ≈ Vpath × Io = 0.8V × 5000A = 4kW
这里的0.8V是整条正在导通路径的等效压降。如果所选整流结构中串联两只器件，应把两者压降一起计算，不能只算一只。
进一步假设每个500A单元采用同步整流，热态下整条导通路径的等效电阻为0.30mΩ：
Ppath ≈ (500A)² × 0.30×10⁻³Ω = 75W/单元
10个单元合计约 750W
这组比较说明了为什么低压大电流电源需要认真评估同步整流。但0.30mΩ是一个待实现的设计假设，需要把芯片热态电阻、并联分配、封装和导体电阻纳入；上面的750W未包含死区、换流、驱动与其他铜损，不能直接当作完整整流级损耗。
第三笔账：效率提高1.5个百分点，全年差多少？
ΔPin = 300kW/0.970 − 300kW/0.985 ≈ 4.71kW
ΔE = 4.71kW × 8000h ≈ 3.77万kWh/年
以上是固定额定输出下的电源输入电量比较。电价、负载谱、停机时间与冷却系统功耗应另计；它不代表任何具体产品的节电承诺，也不能代替电化学系统总能耗评估。
04｜多相交错为什么有用？关键在电感电流的叠加
对于隔离条件已满足的多相Buck，或者隔离级之后的受控降压级，可以通过错开各相开关时刻减小总电感电流纹波。先看图2中的一个桥臂。

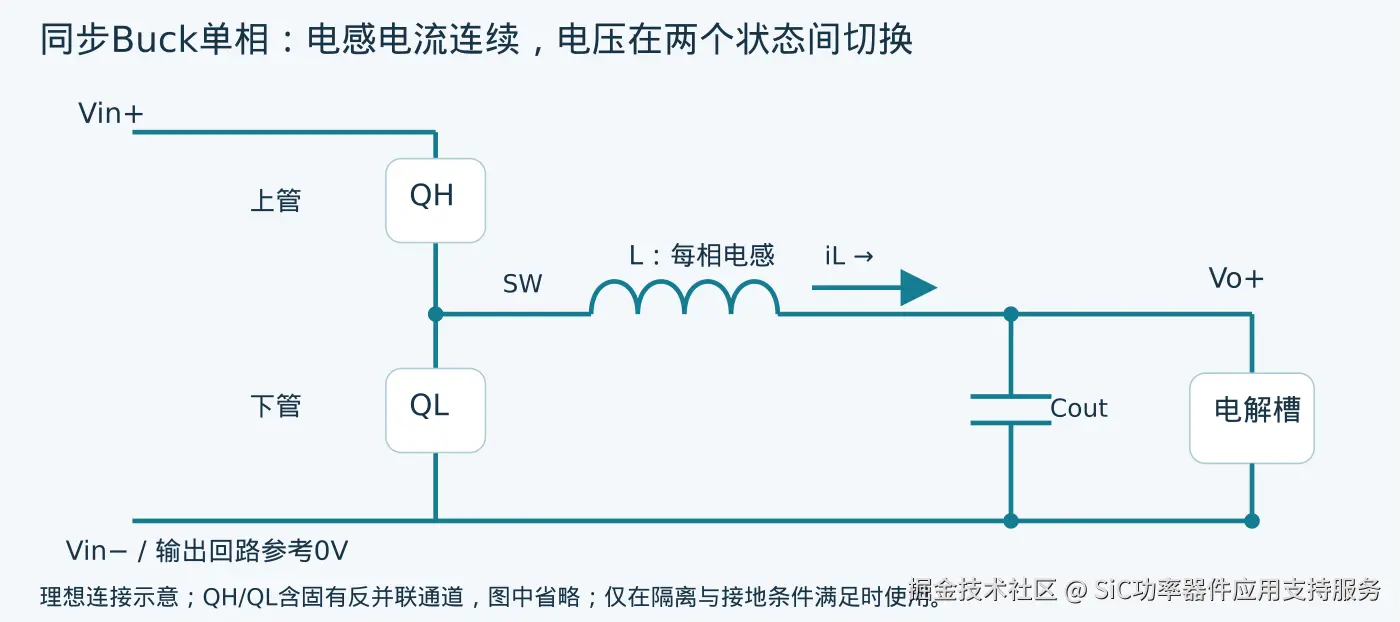

图2｜同步Buck理想连接图。QH与QL必须互锁，并设置符合器件与工况要求的死区。
| 工作状态 | 主要电流路径 | 电感电流变化 |
|---|---|---|
| QH导通、QL关断 | Vin+ → QH → L → 输出 → 0V | vL≈Vin−Vo，电流上升 |
| QH关断、QL导通 | 0V → QL反向沟道 → SW → L → 输出 → 0V | vL≈−Vo，电流下降 |
| 换流死区 | 通过器件反并联通道续流 | 损耗与应力取决于死区及反向通道特性 |
独立取一个后级算例：输入400V、输出60V，500A单元拆为4相，每相平均125A，开关频率20kHz、每相电感100μH。忽略器件压降，在连续导通条件下：
D ≈ Vo/Vin = 60/400 = 0.15
ΔIL,pp ≈ Vo(1−D)/(Lfs)
= 60V × 0.85 /(100μH × 20kHz) = 25.5A
IL,peak ≈ 125A + 25.5A/2 = 137.75A
100μH是待验证候选值。若最小有效电感下降为80μH、最低开关频率为18kHz、输入升至440V，纹波变为约35.98A，峰值约142.99A。磁件还需叠加均流误差、限流过渡和温度因素，校核饱和、电感随电流的变化、铜损与磁芯损耗。
理想4相、90°交错，在本例D=0.15＜1/4时，总电感电流纹波为：
ΔIΣ,pp = Vin × D × (1−4D)/(Lfs)
= 400V × 0.15 × 0.40 /(100μH × 20kHz) = 12.0A

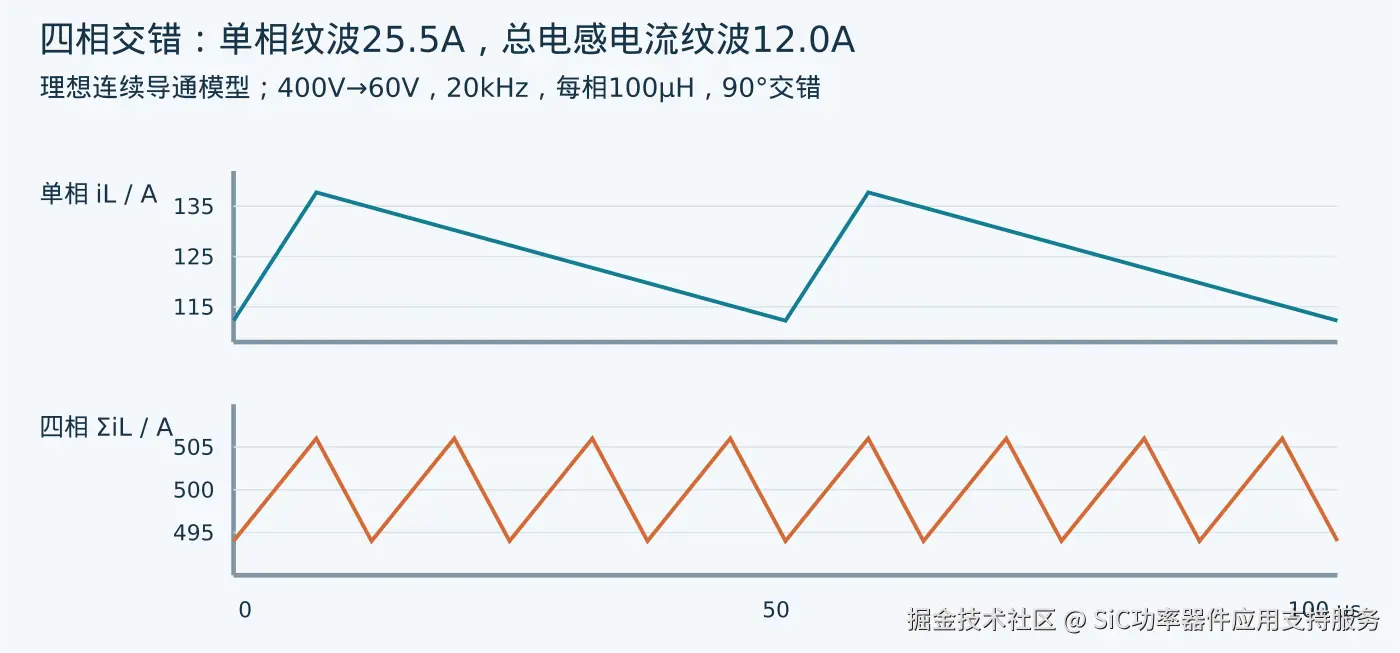

图3｜公式生成的理想电流曲线，非仿真或实测。下图为四相电感电流之和；槽端纹波还受输出滤波与负载动态影响。
交错效果随占空比变化，也会受相位误差、电感容差与电流分配影响。因此，输出纹波不能简单按“相数增加四倍，纹波必然下降四倍”估算。输出电容应按容许纹波、ESR、交流纹波电流和寿命选择；槽端指标应在指定测量带宽下验证。
05｜BASiC模块怎么选？先确定位置，再比较参数
BASiC基本半导体的34mm、62mm、E2B与ED3系列，提供不同封装、导通电阻与电流等级的半桥候选。下表集中列出本次产品范围中的半桥型号，便于研发团队与恒德新能源开展技术选型沟通。
| 系列 | 半桥型号 | VDSS / V | IDnom / A | RDS(on)@25℃ / mΩ | VGS(op) / V |
|---|---|---|---|---|---|
| 34mm | BMF60R12RB3 | 1200 | 60 | 21.2 | +18/−4 |
| 34mm | BMF80R12RA3 | 1200 | 80 | 15 | +18/−4 |
| 34mm | BMF120R12RB3 | 1200 | 120 | 10.6 | +18/−4 |
| 34mm | BMF160R12RA3 | 1200 | 160 | 7.5 | +18/−4 |
| 62mm | BMF240R12KB3* | 1200 | 240 | 5.5 | +18/−4 |
| 62mm | BMF360R12KA3 | 1200 | 360 | 3.7 | +18/−4 |
| 62mm | BMF540R12KA3 | 1200 | 540 | 2.5 | +18/−4 |
| E2B | BMF240R12E2G3 | 1200 | 240 | 5.5 | +18/−4 |
| E2B | BMF008MR12E2G3 | 1200 | 160 | 8.1 | +18/−4 |
| E2B | BMF006MR12E2B3* | 1200 | 240 | 6 | +18/−5 |
| E2B | BMF004MR12E2B3 | 1200 | 360 | 4 | +18/−5 |
| E2B | BMF004MR14E2B3 | 1400 | 360 | 4 | +18/−5 |
| ED3 | BMF540R12MZA3 | 1200 | 540 | 2.2 | +18/−5 |
| ED3 | BMF720R12MZA3* | 1200 | 720 | 1.8 | +18/−5 |
| ED3 | BMF900R12MZA3* | 1200 | 900 | 1.4 | +18/−5 |
带*型号在所提供产品版本中标注为“即将发布”，参数仅供评估，当前发布与供货状态需另行确认。表中的电阻是产品介绍给出的25℃数值摘要，并非完整保证值；IDnom不等于整机可持续输出电流。损耗、栅压与热设计应使用具体型号当前数据手册及其测试条件。
另有BMS020MR12E2B3，为1200V E2B封装的双三相桥，并非普通半桥：两组三相桥的25℃导通电阻分别为21mΩ与78mΩ，标称电流分别为55A与20A，标示工作栅压为+18V/−4V。它可供需要双三相结构的方案评估，不能与上表半桥直接互换。
34mm：从模块化功率单元的高压侧开始评估
34mm系列可以作为较小功率单元高压桥式电路的候选，便于结合散热、机械布局与单元数量进行设计。30kW只是本文输出单元的教学划分，具体选哪一档模块，仍取决于原边电流波形、变比、环流及开关频率。
62mm：把电流等级与寄生电感一起考察
62mm系列给出了240A、360A与540A标称电流档位，其中240A型号的发布状态需确认。其产品设计强调低杂散电感；即使模块内部寄生较小，直流薄膜电容、母排与安装连接仍会影响整条换流回路。封装换上去，布局也需要重新验证。
E2B：同一封装也要区分芯片与驱动条件
BMF240R12E2G3与BMF008MR12E2G3的产品介绍包含内置SiC SBD设计，可在死区及反向导通工况中纳入比较。该特点不能消除所有换流损耗；同步沟道导通、死区及外部寄生仍需测量。
BMF004MR14E2B3为1400V档位，可用于更高直流母线条件下的候选评估。1400V器件并不自动代表任意1000V母线工况都满足裕量，还要检查最高母线、过冲、重复应力与保护动作。
ED3：低内阻之外，大栅电荷也是设计条件
BMF540R12MZA3的表列25℃导通电阻为2.2mΩ，适合纳入高电流桥臂候选比较。更大电流档位涉及更大的栅电荷与驱动负担，必须把频率、驱动功率及热态电阻放在同一个预算里，不能仅按“电流标称更大”决定型号。
高压侧损耗初估可采用Pcond≈Irms²RDS(on)(Tj)与Psw≈fs(Eon+Eoff)。Irms应使用对应开关在完整周期内的RMS电流；若已包含占空比，不要再乘一次。开关能量取决于电压、电流、温度、栅阻和换流条件，不能把其他应用的仿真效率直接移植到电解电源。
06｜国产驱动怎么配？峰值电流与平均功率要分别核算
SiC开关更快，会同时放大米勒耦合、共源电感与布局问题。青铜剑科技国产SiC模块驱动方案的选型，需要落到具体供电、栅压、米勒钳位、故障反馈与保护时序。
| 驱动候选 / 参考设计 | 已列明的关键能力 | 电解电源中要核对的事项 |
|---|---|---|
| 青铜剑 2CD0210T12A0 | 15V定压输入；+18V/−4V；单通道2W、峰值10A；米勒钳位、原副边欠压保护 | 具体模块适配、电源余量、频率、保护是否需要外部补充 |
| 青铜剑 2CD0210T12C0 | 16—30V宽压输入；其余上述关键指标同系列 | 宽压输入边界与实际辅助供电波动 |
| 2CP0225Txx系列 | 双通道；单通道2W、峰值25A；列示最大50kHz；米勒/有源钳位、短路保护及软关断 | 完整后缀、机械适配、栅压设定及保护总延迟 |
| 2CP0425Txx系列 | 双通道；单通道4W、峰值25A；列示最大50kHz；正负驱动电压误差≤±3%；保护功能同类 | 驱动功率余量、热态能力、实际开关能量与钳位应力 |
| BASiC BSRD-2503参考设计 | 双通道；单通道2W、峰值拉灌10A；展示搭配BMF540R12KA3 | 这是参考设计；对其他模块须复核引脚、栅压与驱动负担 |
2CP两类驱动的产品介绍列示可支持最高1700V功率器件，并给出+18V/−4V门极电压示例；实际驱动板应按完整型号确认。器件额定电压、驱动适用电压、隔离耐压测试值与连续工作绝缘能力，是不同参数。 不能用其中一个替代其他项目。
用于驱动方案开发的相关器件还包括BTD5350MCWR隔离驱动芯片、TR-P15DS23-EE13双通道隔离电源变压器、BTP1521P与BTP1521F电源芯片，以及BTD5350M、BTD5350S、BTD5350E系列。它们属于芯片或电源构件层级，需要区分于完整驱动板，按具体版本与封装选择。
同一块2W驱动板，换大模块后还能跑50kHz吗？
用初步电荷预算理解这个问题：
Pgate ≈ Qg × ΔVg × fs
若暂按工作栅压+18V/−5V，取ΔVg=23V，BMF540R12MZA3的表列Qg=1320nC，则50kHz下约为1.52W/开关；BMF900R12MZA3的参考Qg=2200nC，同样频率约为2.53W/开关。
这个结果用于驱动电源预筛：后一组预算已高于2W/通道，不能只看驱动板标称最大频率就直接配套。计算尚未加入驱动器静态消耗、隔离供电损耗和温度降额；同时须核对Qg测试栅压与23V摆幅的相容性，并按实际电荷曲线或测试修正。4W/通道可以作为更大功率预算的候选，但同样需要完整匹配验证。
模块标示+18V/−5V而驱动示例为+18V/−4V时，应复核具体型号允许的驱动范围与实际VGS波形。不要自行把负压调得更深；栅极负向过冲同样可能越限。
米勒钳位：让关断器件在对管开通时保持可控
对管快速开通产生的dv/dt，会通过Cgd注入米勒电流，近似Igd≈Cgd·dv/dt。关断回路阻抗与共源电感可能把这一电流转换成门极电压扰动。米勒钳位提供更低阻抗的泄放路径，需要与负偏置、独立栅阻、Kelvin源极及短回路布局一起设计。
双脉冲测试应同时观察开关器件VDS、实际器件端VGS、ID，以及保持关断的对管VGS。检查高温、最高母线和最大电流条件，比较钳位开启前后的变化；仅看驱动芯片输出端方波，无法覆盖模块引脚处的寄生影响。
07｜5000A并联：交错调制与均流控制是两件事
交错主要改变纹波叠加。均流则要解决各单元平均电流分配。并联单元应有独立电流测量与电流闭环，再由上层分配总电流目标；输出电压上限、限功率与软启动共同约束运行。
单元电流的校准、传感器温漂、支路电阻与冷却差异，都会影响分配。采用统一电压给定值直接并联，可能使某支路承担过多电流。调试时需要观察每单元电流、环流以及控制器是否争夺输出。
本例10个500A单元正好组成5000A。若一个退出，剩余9个要维持5000A，每个须承担约556A，已高于假设额定值。故障后应降额，或在设计阶段明确冗余单元及允许过载能力。没有容量预留，就不能把“模块化”宣传成“任意单元退出仍保持满功率”。
同样，模块退出不等于物理热插拔。是否允许带电插拔、支路如何阻断反灌、预充如何完成，都需要独立设计和验证。
08｜从寄生到故障能量：保护必须知道电流往哪里走
以换流回路寄生电感50nH、关断di/dt为3kA/μs作数量级示例：
ΔV≈Lσ·di/dt=50nH × 3kA/μs = 150V
这是初步估算，实际峰值还受振铃、吸收与钳位影响。叠层母排、就近薄膜电容、短换流回路、开通与关断栅阻分设，以及合理的吸收或有源钳位，需要联合验证。米勒钳位主要抑制门极误导通；有源钳位处理功率器件过压，二者作用不同。
槽端短路时，关掉PWM后电感电流仍需续流并消耗储能。电源断电时，也要判断电解槽是否存在反向驱动电流。反灌阻断、吸能路径、支路隔离与上游保护不能只靠一条软件报警完成。
SiC短路保护应核算检测、消隐、传播、软关断及电流衰减的总过程，并与具体器件耐受数据对照。驱动带“短路保护”并不等于任意工况都安全；过大的消隐会延迟动作，过快的关断可能带来过压。
连续运行的热设计要覆盖芯片、壳体、界面材料、冷板与冷却液。模块NTC可用于监控与保护，但不是瞬时结温。热点和短时应力应结合损耗模型、瞬态热阻及测试判断，水冷系统还须处理流量下降、堵塞与失水联锁。
09｜电解电源真正能用，要通过这些工况
| 验证项目 | 应测什么 | 通过依据 |
|---|---|---|
| 最高母线、最大电流、高温双脉冲 | VDS峰值、器件端VGS、误导通、Eon/Eoff | 当前器件允许应力与驱动边界 |
| 冷态/热态、最低/最高槽压稳态 | 效率、每支路电流、温升、槽端纹波 | 客户工艺指标与完整热预算 |
| 宽范围恒流与负载扰动 | 超调、稳定时间、限压转换、环路振荡 | 约定的动态与控制要求 |
| 并联、支路故障与单元退出 | 均流偏差、环流、降额行为、反灌 | 系统容量分配与故障策略 |
| 短路、传感器异常、控制失联 | 检测到关断时序、电感续流、峰值应力 | 器件耐受及整机保护要求 |
| 冷却异常、断电及重新启动 | 热点、联锁、槽端反向电流、启动冲击 | 热、工艺与安全设计要求 |
| 输入扰动、EMI与绝缘验证 | 母线变化、输入电流、干扰及绝缘能力 | 项目适用标准与验收条件 |
效率测试应在明确的系统边界进行，覆盖实际负载谱；需要说明辅助电源与冷却是否计入。本文完成的是教学计算与候选选型分析，整机性能须由样机验证，不宜把单个器件损耗模型的高效率当作整机效率。
10｜恒德新能源的价值，要体现在选型与采购能共同推进
电解电源客户既要考虑研发风险，也要考虑采购与后续维护。国产功率器件方案的评估，应该让型号、驱动、版本与验证条件都可讨论、可复核。
恒德新能源有限公司作为BASiC基本半导体SiC碳化硅MOSFET与青铜剑科技国产SiC模块驱动板的核心一级授权代理商，连接两条产品线的价值，在于帮助客户把器件询价转化为明确的方案沟通。 从34mm、62mm、E2B到ED3，研发团队可以围绕实际电压、电流、频率与热条件建立候选清单，采购团队则同步核对完整型号、版本、授权范围与交付条件。
面向正在开发或升级电解电源的客户，可向恒德新能源提出以下联合评估需求：
- 模块初筛： 明确SiC使用位置，比较导通电阻、开关能量、封装与热态能力。
- 驱动配套： 结合青铜剑驱动候选，核对栅压、电荷预算、钳位、供电及保护时序。
- 样机验证沟通： 带着双脉冲、损耗与温升问题讨论器件边界，并按需要对接原厂技术资料。
- 供应链确认： 核对发布状态、可采购型号、批次追溯、库存与交期；以实际确认信息安排项目。
一级授权代理关系的价值，应落在清晰的产品链路与商务责任上。具体授权主体、产品范围和有效期以现行授权文件为准；具体技术支持与交付内容以项目确认结果为准。
对于考虑国产替代的设备企业，值得用相同输入、输出、温度与负载谱比较整机损耗、动态表现、可靠性和采购成本。半导体换型往往牵动驱动、布局与保护，做好这些环节，才可能把国产BASiC SiC MOSFET与青铜剑驱动方案的器件优势转化为设备价值。
电解电源从“能输出5000A”走向“长期稳定、损耗可控地输出5000A”，靠的是器件、驱动、磁件、母排、控制与保护共同成立。
如果你正在开发电解精炼电源、工业电解电源，或评估既有整流设备的模块化升级，可将输入范围、槽压范围、额定与峰值电流、纹波口径、隔离位置及冷却条件整理给恒德新能源，从一张实际工况表开始讨论BASiC基本半导体SiC模块与青铜剑科技国产驱动方案。
