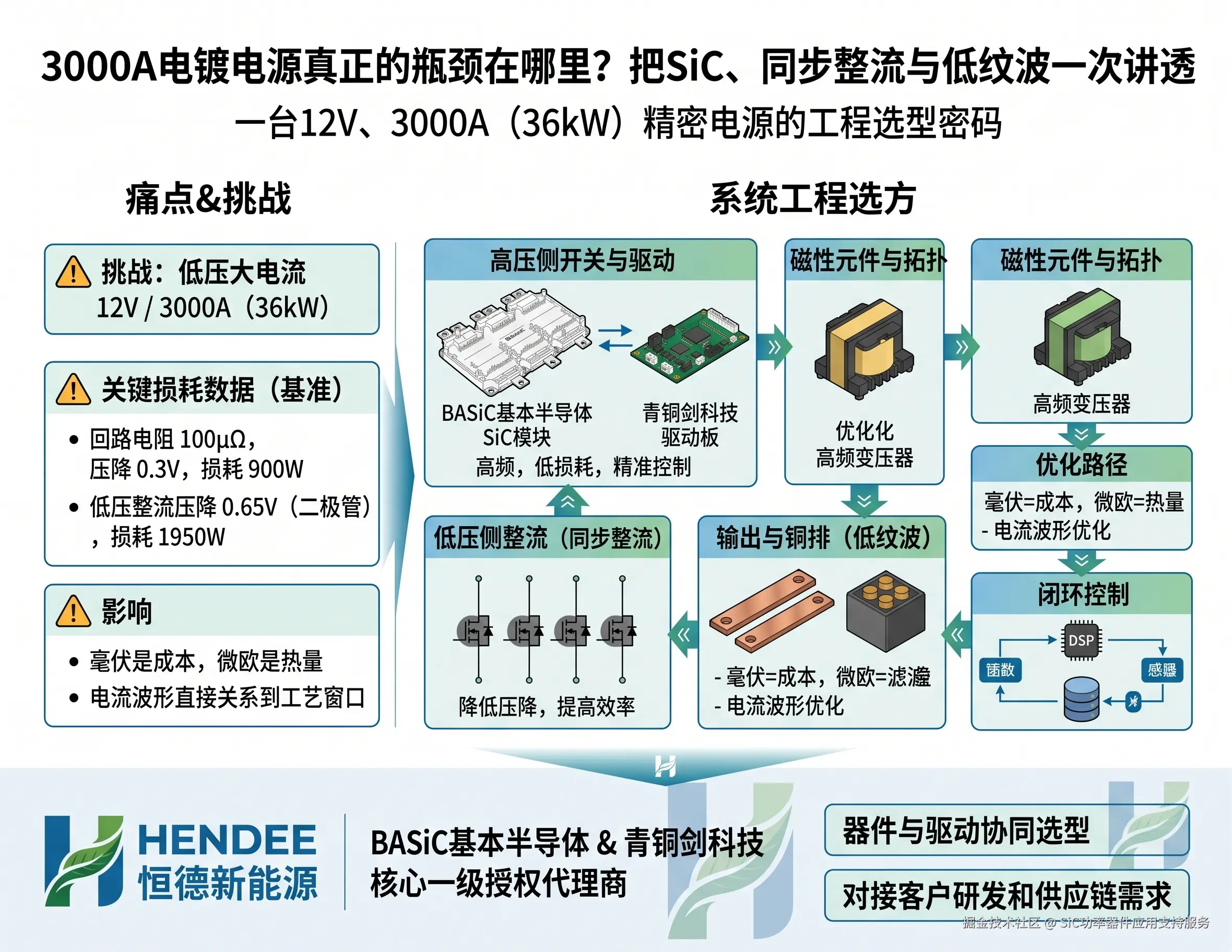

3000A电镀电源，真正的瓶颈在哪里？把SiC、同步整流与低纹波一次讲透
从高压侧开关到槽端电流，拆解BASiC基本半导体SiC模块与青铜剑驱动方案的工程选型逻辑。
一台12V、3000A的电镀电源，输出功率是36kW。看起来电压不高，设计难度却一点不低。
如果输出回路总电阻只有100μΩ，压降也会达到0.3V，损耗达到900W。若低压侧整流路径再多出0.65V压降，在3000A下又是1950W。
到了低压大电流场景，毫伏是成本，微欧是热量，电流波形直接关系到工艺窗口。
因此，电镀电源升级需要把高压侧SiC开关、低压侧整流、磁性元件、铜排和闭环控制作为一个系统设计。对PCB电镀、金属表面处理及精密电镀设备研发人员而言，这也是理解国产SiC方案价值的真正入口。
恒德新能源有限公司，作为BASiC基本半导体与国产SiC模块驱动板品牌青铜剑科技的核心一级授权代理商，其价值应体现在器件与驱动的协同选型，以及客户研发和供应链需求的准确对接上。
01 先问工艺要什么，再问功率模块用什么
电镀电源的任务，是按照工艺要求向槽体和工件提供可控电流。电源端显示的数字，并不能完整反映工件端发生的事情。
恒流精度决定设定电流能否被准确执行；纹波与瞬态影响实际电流密度变化；铜排、接触点和引线压降改变槽端电压；脉冲边沿、正反向电荷量及过冲则决定脉冲工艺是否真正落地。镀层结果还受药液、温度、流场、工件形状和接触状态影响，电源指标不能单独保证镀层质量。
研发立项时，至少明确五组条件：
| 条件 | 必须问清的内容 | 对设计的影响 |
|---|---|---|
| 输入 | 三相电压范围、缺相工况、谐波与功率因数目标 | 整流或有源前端、母线及器件耐压 |
| 输出 | 最大电压、电流、恒功率区、连续与峰值能力 | 模块数量、变比、铜排及散热 |
| 波形 | 直流、单向脉冲或脉冲反向；频率和占空比 | 输出级拓扑、储能及控制带宽 |
| 纹波 | 电流或电压；峰峰值或RMS；测量带宽与位置 | 电感、电容、交错控制与验收方法 |
| 环境 | 温度、湿度、腐蚀性、冷却条件和防护要求 | 柜体、涂覆、连接件与寿命验证 |
“纹波小于1%”必须配套定义。输出电压纹波1%，不等于槽电流纹波1%；电源端满足要求，也不代表长铜排末端满足要求。
02 SiC应该放在哪里？高压侧与低压侧要分别优化
一个可供评估的模块化架构是：三相输入经过整流或有源前端形成直流母线，各功率单元通过SiC全桥、高频隔离变压器、低压同步整流及输出滤波并联供电。
模块化隔离电镀电源｜功能示意三相输入／前端整流或有源整流高压直流母线最高电压与过冲校核六个独立隔离功率单元每个示例输出12V／500A，主动均流单个隔离单元展开：SiC全桥两只半桥模块高频变压器隔离与电压变换同步整流低压大电流输出滤波电感、电容单向直流槽端共享输出铜排／独立采样脉冲反向：另行设计换向、储能与保护协同控制与均流闭环省略；反向输出是额外设计分支。
图1 模块化隔离电镀电源功能示意。 单向直流输出使用下方功率单元；脉冲反向输出需要进一步设计槽端换向级或其他双向结构。图中没有把它们当成同一套硬件。
高压侧主要承担母线电压及开关瞬态应力，适合评估BASiC基本半导体SiC MOSFET半桥模块，两只半桥模块可构成一个全桥。低压侧主要承担很大的电流，应优先比较低压硅MOSFET同步整流与二极管整流的全周期损耗。
1200V SiC模块标称160A，既不代表只能做160A电镀电源，也不代表可以直接输出160A到任何电镀槽。 原边电流由输出功率、变比、占空比、环流及磁化电流共同决定；槽端电流是另一条支路的电流。
例如，若变压器原副边匝数比为30∶1，单模块副边电流约500A，则理想能量传输区间的原边负载电流约为16.7A。各开关的RMS电流还要按照实际导通、续流和换流波形积分计算，不能用16.7A代替全部损耗计算，更不能把槽端3000A套进高压侧MOSFET损耗公式。
03 移相全桥、LLC和脉冲反向，怎么选？
移相全桥PSFB值得作为宽调压电镀电源的候选方案：两个桥臂的相位差改变变压器两端非零电压的持续时间，经副边整流和电感滤波，实现输出调节。
但PSFB存在环流、换流占空比损失及轻载软开关范围问题。为了扩大ZVS范围而增加换流电感，可能同时增加占空比损失，低输入电压下尤其需要检查是否仍能达到额定输出。
LLC适合在合适的增益与负载范围内追求软开关和功率密度。但电镀电源若要求从接近零电压一直调到额定值，并伴随较宽负载变化，就必须核验频率范围、增益曲线和同步整流工作区间。不能凭“LLC效率高”一句话完成选型。
| 工艺需求 | 可评估结构 | 最容易漏掉的问题 |
|---|---|---|
| 连续直流恒流 | PSFB＋同步整流，或经验证的谐振方案 | 低输出电压时环流、轻载效率及调压余量 |
| 多模块并联 | 独立隔离单元＋主动均流，可加入交错控制 | 热态不均流、模块投入退出及故障隔离 |
| 单向脉冲 | 隔离稳压级＋快速电流调节级，或直接调制方案 | 输出电容、电感是否限制电流边沿 |
| 脉冲反向 | 具备电流换向能力的输出结构 | 电感储能去向、母线吸收能量及换向死区 |
对脉冲反向电镀，仅在原边“换一下相位”通常不能让单向整流的槽端电流自动反向。应根据脉冲幅值、上升时间和正反向电荷要求，设计低压输出H桥或其他合适结构，并验证电流过零和能量释放路径。
04 36kW算例：12V／3000A，为什么拆成六个功率单元？
以下是一组教学设计假设，用来说明计算方法，不代表已完成样机或整机性能承诺。
| 项目 | 示例数值 | 性质 |
|---|---|---|
| 总输出 | 12V／3000A，36kW | 设计假设 |
| 并联单元 | 6个，每个12V／500A、6kW | 设计假设 |
| 单元母线 | 标称500V，检查450～600V | 设计假设，须由实际前端确认 |
| 原边开关频率 | 40kHz | 设计假设 |
| 原副边匝数比 | 30∶1 | 初始候选值 |
| 整流后纹波频率 | 80kHz | 对称全波整流、连续电流模型 |
| 单元电感纹波目标 | 不超过50A峰峰值 | 示例目标，不是槽端纹波保证 |
先看变比。 忽略整流压降和换流占空比损失，500V母线下副边整流脉冲幅值约为500／30＝16.67V；12V输出对应有效占空比D≈12／16.67＝0.72。
450V母线下D≈0.80，600V母线下D≈0.60。实际设计必须把换流损失、绕组压降和同步整流压降补进去。如果控制器实际可用占空比不足，就需要调整变比，不能仅凭理想计算认定低输入满载通过。
再看输出电感。 在连续导通、理想矩形整流电压模型下：
ΔI_L,pp ≈ V_o × (1 − D)／(L_o × f_r)
其中，f_r是整流后电感所见纹波频率。这里取80kHz，而原边每个开关的频率为40kHz；两者不能混用。
选取电感初始标称值1.8μH，要求在工作电流、温度及容差叠加条件下，有效电感最低仍不小于1.44μH。标称电感下，12V输出对应纹波为：
| 母线电压 | 有效占空比 | 计算电感电流纹波 |
|---|---|---|
| 450V | 0.80 | 16.7A峰峰值 |
| 500V | 0.72 | 23.3A峰峰值 |
| 600V | 0.60 | 33.3A峰峰值 |
额定点还不是完整答案。 固定整流脉冲幅值V_r时，纹波与V_o(1−V_o／V_r)成正比，其最大值出现在V_o＝V_r／2。
600V母线时V_r＝20V，因而0～12V调压范围内，最大纹波出现在10V输出。采用最低有效电感1.44μH回代：
ΔI_L,pp,max ≈ 10 × 0.5／(1.44 × 10^-6 × 80 × 10³) ≈ 43.4A
在单元平均电流500A下，电感峰值约为521.7A，尚需叠加均流误差、过载及动态过冲。电感饱和和铜损验证应覆盖这些应力。
输出滤波等效电路与电流斜率+−vrect(t)L_o＝1.8μHC_o槽体负载＋ V_o＝12V−i_L下方回路为隔离输出负端，不能视为高压侧地或保护地。理想计算：500V母线，30∶1变比，D＝0.72，f_r＝80kHzvrect16.67V0i_L / A500511.7488.3上升：＋4.67V／L_o下降：−12V／L_o012.52537.5t / μs电感电流纹波23.3A峰峰值；未计换流、器件压降及槽体动态。
图2 输出滤波等效电路与理想计算波形。 整流电压高电平时电感电流上升，续流区间下降；实物还存在换流、压降和非线性。图示纹波不是槽电流实测结果。
交错控制可以抵消一部分总输出纹波，但抵消效果取决于相位、占空比和单元匹配。六个单元并联，不代表纹波必然降到原来的六分之一。槽端指标必须测量验证。
05 低压侧省下的每一毫伏，都要认真算
假设单个500A单元中，某二极管整流方案在导通时只有一只二极管处于有效电流路径，压降为0.65V，则粗略导通损耗为：
P_D ≈ 0.65 × 500 ＝ 325W／单元
若采用两只二极管串联导通的桥式路径，同样条件下约为650W／单元。实际结果还取决于拓扑、导通时段、温度和电流波形。
作为另一组设计假设，若同步整流的有效导通路径在热态下等效电阻为0.25mΩ，且可按500A近似连续通道导通估算：
P_SR,cond ≈ 500² × 0.25 × 10⁻³ ＝ 62.5W／单元
这组比较说明低压侧压降值得重点优化。它并不是任何具体器件的实测效率，也没有包含同步整流开关损耗、死区体二极管损耗和驱动功耗。
并联低压MOSFET时，应检查每支路的阻抗、散热和栅极回路。数据手册上的毫欧值，不能直接除以并联数量，就当作整机热态阻值。
输出电感储能同样不能忽略：1.8μH、500A时，E＝½LI²≈0.225J／单元。对于脉冲输出，这部分能量必须有受控路径。增大电感有助于抑制纹波，却可能限制电流上升速度：di／dt＝Vₗ／L。低纹波与快速脉冲需要共同设计。
06 BASiC基本半导体模块怎样对应电镀电源？
对本算例，34mm半桥系列值得优先进入高压侧候选清单。这一系列明确面向电镀电源等工业应用；BMF60R12RB3、BMF80R12RA3、BMF120R12RB3和BMF160R12RA3，可以围绕热态导通损耗、开关损耗及驱动负担做比较。
大电流模块不一定更适合6kW单元。降低导通电阻的同时，栅极电荷和输出电容可能增加，小功率高频单元的损耗最优点，需要从实际波形找出来。
下表列出四份附件中的功率模块，便于从单元到整机平台统一评估。RDS(on)为资料25℃栏的选型参考值，不是所有工况下的保证值；IDnom不能直接当作电镀电源输出能力。
| 系列／拓扑 | 型号 | 耐压 | IDnom | RDS(on)＠25℃ | 评估定位 |
|---|---|---|---|---|---|
| 34mm／半桥 | BMF60R12RB3 | 1200V | 60A | 21.2mΩ | 高频隔离单元候选 |
| 34mm／半桥 | BMF80R12RA3 | 1200V | 80A | 15mΩ | 高频隔离单元候选 |
| 34mm／半桥 | BMF120R12RB3 | 1200V | 120A | 10.6mΩ | 较低导通电阻候选 |
| 34mm／半桥 | BMF160R12RA3 | 1200V | 160A | 7.5mΩ | 较高原边电流候选 |
| 62mm／半桥 | BMF240R12KB3＊ | 1200V | 240A | 5.5mΩ | 较大功率单元候选 |
| 62mm／半桥 | BMF360R12KA3 | 1200V | 360A | 3.7mΩ | 大功率前端或隔离级候选 |
| 62mm／半桥 | BMF540R12KA3 | 1200V | 540A | 2.5mΩ | 更高电流平台候选 |
| E2B／半桥 | BMF240R12E2G3 | 1200V | 240A | 5.5mΩ | 集成SiC SBD，评估续流和换流特性 |
| E2B／半桥 | BMF008MR12E2G3 | 1200V | 160A | 8.1mΩ | 集成SiC SBD，紧凑平台候选 |
| E2B／半桥 | BMF006MR12E2B3＊ | 1200V | 240A | 6mΩ | 紧凑功率级候选 |
| E2B／半桥 | BMF004MR12E2B3 | 1200V | 360A | 4mΩ | 大功率前端或隔离级候选 |
| E2B／半桥 | BMF004MR14E2B3 | 1400V | 360A | 4mΩ | 更高母线平台候选 |
| E2B／双三相桥 | BMS020MR12E2B3 | 1200V | 55A／20A | 21／78mΩ | 双三相结构，不能直接替代半桥 |
| ED3／半桥 | BMF540R12MZA3 | 1200V | 540A | 2.2mΩ | 更高功率平台候选 |
| ED3／半桥 | BMF720R12MZA3＊ | 1200V | 720A | 1.8mΩ | 平台扩展候选 |
| ED3／半桥 | BMF900R12MZA3＊ | 1200V | 900A | 1.4mΩ | 平台扩展候选 |
＊对应版本资料标注“即将发布”，参数仅作参考；当前发布、供货状态及最终规格应重新确认。BMS020MR12E2B3的两组数值分别对应两套三相桥。
34mm与62mm系列资料列示门极工作电压为＋18／−4V；E2B需区分G3半桥与BMS020MR12E2B3的＋18／−4V，以及表内E2B3半桥的＋18／−5V；ED3列示＋18／−5V。最终采用值应落实到对应型号的数据手册与具体驱动配置。
耐压检查必须覆盖母线最高值、开关过冲及保护动作。模块内部低电感也不能替代外部母排设计。1400V器件同样不意味着系统可以忽略瞬态余量、绝缘协调和布局。
07 青铜剑驱动方案：峰值电流与平均功率，要分开核算
功率模块选对后，驱动还要回答四个问题：门极电压是否合适；隔离供电是否够用；米勒串扰能否受控；异常发生时如何关断。
| 驱动方案 | 资料列示关键能力 | 使用时应确认 |
|---|---|---|
| BASiC BSRD-2427参考设计 | 双通道，单通道2W，峰值拉灌电流10A；示例搭配34mm模块 | 参考设计版本、门极电压、布局及保护配置 |
| BASiC BSRD-2503参考设计 | 双通道，单通道2W，峰值拉灌电流10A；示例搭配62mm模块 | 高频及大栅极电荷下的供电、热和保护能力 |
| 青铜剑2CD0210T12A0 | 15V定压输入，＋18／−4V，单通道2W、峰值10A | 对应母板、引脚、门极回路及工作频率 |
| 青铜剑2CD0210T12C0 | 16～30V宽压输入，＋18／−4V，单通道2W、峰值10A | 输入全范围下供电与欠压保护行为 |
| 青铜剑2CP0225Txx系列 | 单通道2W、峰值25A；集成米勒钳位、有源钳位、欠压、短路保护及软关断 | 具体后缀与ED3适配；资料表列最大开关频率50kHz |
| 青铜剑2CP0425Txx系列 | 单通道4W、峰值25A；稳压及保护功能 | 具体后缀、门极配置及热态能力；资料表列最大开关频率50kHz |
BSRD-2427、BSRD-2503在材料中属于BASiC驱动参考设计，不能混写成青铜剑成品板。青铜剑2CD系列资料明确列示米勒钳位与原副边欠压保护；具体短路保护是否具备、如何配置，应逐型号确认。
分立设计可进一步评估BTD5350MCWR隔离驱动芯片、TR-P15DS23-EE13双通道隔离电源变压器，以及BTP1521P／BTP1521F隔离电源方案器件。芯片、变压器和成品驱动板是不同层级，不能把其中一项的能力当作整板保证。
以BMF160R12RA3资料中的Qg＝440nC为例，按＋18／−4V和40kHz粗估：
P_gate ≈ Qg × ΔVg × fs ＝ 440 × 10^-9 × 22 × 40 × 10³ ≈ 0.387W／开关
该结果只估算栅极充放电需求，Qg的测试条件与实际电压摆幅还需核对，隔离电源与驱动器损耗也需另计。单通道2W有继续评估的空间，却不能凭这个数值直接宣布驱动通过。
再以ED3 BMF540R12MZA3的1320nC、＋18／−5V、50kHz粗估，单开关栅极需求约1.52W。即使驱动器峰值达到25A，也不等于平均供电功率没有约束。
尤其要注意：ED3模块资料列示−5V，而驱动系列参数表列示＋18／−4V、门极电压可调。必须核对具体后缀与设置，不能将两张表拼在一起就认定配置已经完全匹配。
能驱动、能保护、能在目标频率和环境温度下持续工作，是三项分别需要验证的能力。
08 研发工程师必须守住的五个细节
第一，米勒钳位要真正形成低阻抗回路。 对管开关时，Cgd上的位移电流可能抬高关断器件的VGS。钳位连接应贴近门极与对应参考端，驱动回流优先使用器件提供的辅助源极／Kelvin端。负压不能无限加大，必须受栅极允许应力约束。
第二，开关速度要与布局共同优化。 主换流回路越大，Lσ·di／dt引起的电压过冲越明显。母线薄膜电容、模块连接与母排应共同设计；开通和关断栅阻分别评估，在损耗、串扰和过冲之间找到合理点。
第三，恒流取样必须能反映真实负载。 单元均流需要可信电流测量；槽端电压可按需求采用独立远端采样，但必须处理采样线断开和干扰。高di／dt功率回路不能与低电平采样随意共用回流路径。
第四，快速故障保护要有硬件路径。 MCU负责管理，不应独自承担桥臂短路等快速故障切断。阈值、消隐时间和软关断需要结合器件承受能力验证。槽端短路、原边桥臂短路和磁件异常不是同一种故障。
第五，电镀现场环境要进入可靠性设计。 腐蚀性气体、湿度、接触件氧化和冷却异常，会改变电气及热边界。涂覆、防护和散热方式应一起评估，并考虑维护时能否检查连接件和恢复防护。
09 把“效率提升”换成客户看得见的账
研发与采购都需要一组可复核的整机账。以下仅做经济性假设：两套系统在同一36kW输出点，实测整机效率分别为94%和97%，则输入功率差约为：
ΔP_in＝36／0.94 − 36／0.97 ≈ 1.18kW
若该负载点每年运行6000小时、电价0.8元／kWh，电费差约为5685元／年，尚未计入散热、冷却和维护变化。
这不是BASiC或青铜剑方案的效率承诺。它说明：采购比较应覆盖器件、驱动、磁件、散热、研发验证和运行能耗，并用实际负载曲线计算全寿命成本。
10 恒德新能源的核心一级代理商价值，如何进入研发流程？
对于电镀电源制造企业，BASiC基本半导体SiC MOSFET模块与青铜剑科技SiC驱动方案的国产化价值，需要落实到可验证的系统升级路径。
恒德新能源有限公司的核心一级授权代理商定位，应让客户在器件端与驱动端拥有一个清晰的沟通窗口。项目启动时，研发与采购可以围绕四项交付要求，与恒德新能源逐项确认：
- 选型依据： 对应型号、版本、热态参数、拓扑适配和替代边界，形成能被研发复核的候选清单。
- 驱动匹配： 对齐门极电压、供电功率、频率、引脚和保护行为，明确参考设计与成品板的区别。
- 验证配合： 明确样品、技术资料与原厂问题对接范围，把双脉冲、热测试、短路保护及并联均流问题落实到记录。
- 采购安排： 确认具体型号的授权供货渠道、样品与批量交期、滚动备货需求、可追溯性及变更通知安排。
供应器件、协助选型和承担整机设计责任，是不同服务范围；实际库存、交期、支持内容及交付边界，应在项目沟通中明确。这样，代理商身份才能转化成研发人员和采购人员可以评价的合作价值。
11 从参数表到样机，还需要这张验证清单
| 测试项目 | 重点观察 | 判定依据 |
|---|---|---|
| 双脉冲及实际开关波形 | VDS过冲、VGS串扰、换流电流与能量 | 对应器件边界及设计裕量 |
| 调压与负载扫描 | 全输入／输出范围的温升、效率和ZVS | 项目目标，尤其低压大电流与轻载工况 |
| 槽端纹波 | 电流、电压、带宽、探头与取样位置 | 工艺方约定的指标和测量方法 |
| 热态均流 | 单元电流分配、投入退出及异常模块 | 允许偏差与失效后的降额策略 |
| 脉冲与反向输出 | 边沿、过冲、电流过零、每周期正反向电荷 | 实际工艺波形要求 |
| 保护与环境 | 短路、开路、采样断线、冷却失效及环境应力 | 项目风险分析和适用验收要求 |
电镀电源的竞争力，最终落在槽端电流质量、整机损耗、长期可靠性和客户运行成本上。
对于准备开发新一代高频电镀电源的企业，可以从一张“输入—输出—波形—纹波—冷却”需求表开始，与恒德新能源有限公司共同梳理BASiC基本半导体SiC模块及青铜剑科技驱动方案的候选组合。
把高压侧开关做好，把低压侧压降降下来，把电流波形控制住，国产SiC器件与驱动方案的价值，才能真正进入客户的产品竞争力。
