一栋 10 层建筑、三个足球场大小，里面装着 192 台激光器，发射时能输出高达 500 万亿瓦的功率。高能激光会在精密光学镜片表面留下微小损伤点，不处理就可能让整片镜片报废；这篇文章讲的，是如何用 LabVIEW 把镜片的检查与激光修复做成自动化流程。

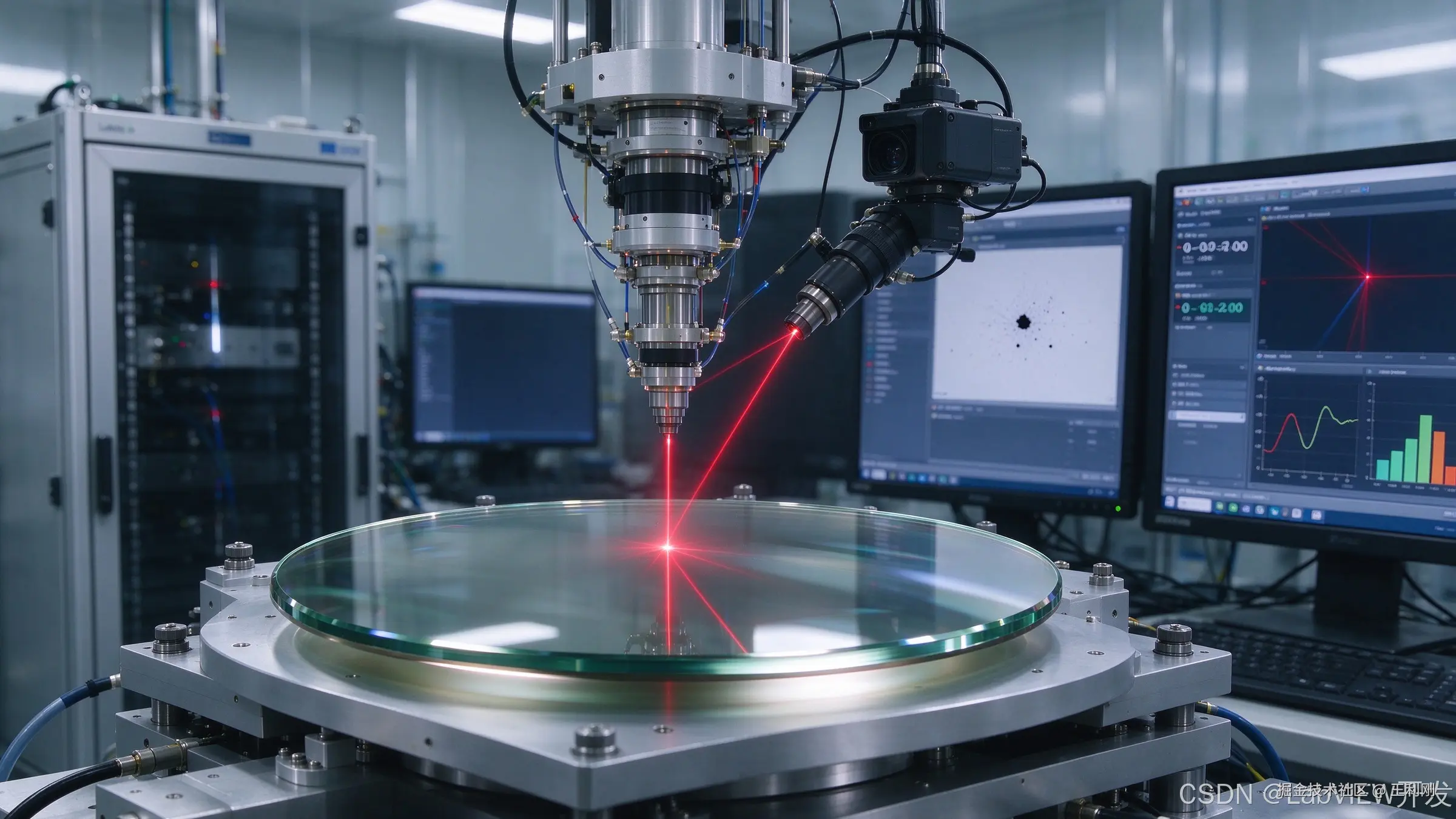

镜片检测与激光修复工位：定位台上的大尺寸光学镜片，屏幕上呈现损伤点分布
01 要做什么：给最贵的镜片做点修复
这是一台世界上能量最高的激光装置，也是最大的精密光学仪器。它坐落在一栋 10 层建筑里，占地相当于三个足球场，内部装着 192 台激光器。发射时，激光要行进 1000 英尺以上，穿过一连串放大器和光学元件，最终在 20 亿分之一秒内，把高达 500 万亿瓦的功率沉积到一个 BB 弹丸大小的靶上。依托它开展的高能量密度物理实验，既服务于核武库安全，也用于验证以惯性约束聚变（ICF）为基础的替代能源路线。
麻烦在镜片上。高能激光会在精密光学镜片表面引发微小的损伤点，如果放任不管，这些损伤点最终会让整片镜片无法使用。而装置没有随时可用的大尺寸高质量镜片，就开不了机——镜片的供给能力，直接决定装置能不能持续运行。
所以要做的，是一套自动化维护流程：用激光、视觉系统、电动定位器和诊断仪器，修复镜片表面的损伤点，延长镜片寿命，让这台造价数十亿美元的机器保持经济运行。
02 难在哪：关键应用，还得赶工期
第一重压力来自时间。要求是在装置开始运行之前，把这套修复设施上线、具备修复能力，不能因为修镜片而耽误装置本身的运行。
第二重压力来自"关键"二字。这套设施直接关系到装置能不能正常开机，因此必须保证软件与设备可靠、安全地运行。为此，项目在开发过程中引入了软件工程实践和大量测试，而不是把功能跑通就算完。
第三重压力来自人。参与这个应用开发的人，此前大多没怎么接触过 LabVIEW；图形化的数据流语言一开始也让人担心——它是否真的适合这种关键级别的应用。项目由主管部门资助，随着风险缓解和软件质量保证方面的要求在增加，流程与测试的必要性也随之上升。
03 方案：现成的驱动，串起检查与修复
技术路线没有另起炉灶。团队用 LabVIEW 中现成的仪器驱动和控制接口，去控制镜片的检查流程与基于激光的修复流程。之所以选它而不是传统文本语言，原因很直接：工期紧，而这个复杂应用需要的工具、驱动和接口都已经具备。
开发从高层需求出发，靠原型和迭代开发逐步展开。过程中有两个约束被明确提出来：一是这套环境必须能融入既有机构的标准工具和流程，包括源码控制和需求管理；二是要能给出量化指标，把应用的复杂度和工作量折算成业界通用的规模度量，比如源代码行数（SLOC）。
原型做出来之后，先用它评审工作流和操作员界面，再评估多种架构，最终选定一个基于状态机的框架。项目还设了技术负责人兼代码把关人，统一执行风格与语法规范，以保证代码的寿命和可扩展性。
有一点很快被意识到：图形化数据流和其他语言一样，都是编程语言；开发复杂应用，同样要套用软件工程实践。
04 LabVIEW 里的程序：三个人、十五个月、上千个 VI
最终结果是三个人做出来的：他们用约 15 个月，走完了原型、开发和部署的全过程。这个时间大约是改用 Java 或 C++ 估计所需时间的三分之一。这归因于几个具体因素：
- 硬件和仪器都有预置驱动，不必从零写通信；
- 用户界面高度可定制，拖拽即可搭建；
- 原型做得快，新功能和新概念能快速验证、快速演示；
- 内置视觉与分析例程，检查环节不必自己造轮子；
- 内置数组功能，大数据集处理起来直接、方便。
应用规模变大之后，另一些好处也显了出来，比如一个庞大而活跃的在线用户与专家社区。当然，前提是把软件工程知识真正用到 LabVIEW 上——接受过培训与架构咨询之后，才用一小部分时间做出了高质量的应用。
部署的最终版本，由 1000 多个 VI 组成。随着内部经验积累、团队建立起通用架构和最佳实践，后续产品的开发效率预期还会进一步提高。
05 结果
2009 年 8 月，这套设施修复了第一片生产用镜片。此后，三台投入运行的设备累计修复了近 200 片镜片上的缺陷，证明它确实是供应高质量大尺寸光学元件的关键设施。
图形化数据流语言的价值，在于交付一个强大解决方案的速度——而且在这个过程中，正规的软件工程实践一样没落下。
这项工作的后续影响也很直接：装置计划在更多研究项目中扩大 LabVIEW 的使用；下一个用 LabVIEW 开发的项目，预计只需要传统方法三分之一的时间。
06 这个案例说明什么
抛开具体装置，这个项目在架构层面留下了几点可复用的判断。
其一，这类修复设备本质上是一条多设备协同的链路：视觉系统负责看，电动定位器负责到位，激光负责修，诊断仪器负责提供状态，软件负责把这条链路串起来、按时序压住。链路里任何一环不可靠，整台设备就不可用。
其二，关键应用的架构，不该在写代码时顺手决定。先做原型验证工作流和操作界面，再评估多种架构、选定其中一个，是把风险往前挪的做法。
其三，代码规范与把关机制不是形式主义。上千个 VI 的应用能长期维护，靠的是有人统一执行风格与语法。
其四，图形化语言要进正规工程体系，靠的是能对接源码控制与需求管理，能给出 SLOC 这类规模度量——这才是它通过质量审查的门票。
先原型，后架构
用原型把工作流和操作界面敲定，再评估并选定架构，关键应用的风险要提前消化。
代码门禁决定寿命
上千个 VI 还想继续演进，就得有人统一执行风格与语法规范。
图形化也要走工程流程
源码控制、需求管理、规模度量一样不少，才进得了正式的质量体系。
07 写在最后
镜片修复这类设备，看起来是"激光加视觉"，真正难的是让检查、定位、修复、诊断这几件事在一条链路上可靠地协同，并且经得起长期运行与质量审查。
