摘要

在LTCC、HTCC等多层陶瓷制造过程中，除了表面线路印刷，还经常涉及导通孔填充和孔壁金属化。

这些孔虽然尺寸很小，却承担着多层电路之间的电气连接。如果孔内浆料填充不足、存在空洞，或者孔壁覆盖不连续，就可能导致层间导通不良、烧结后开路、电阻异常等问题。

因此，LTCC/HTCC填孔、挂壁设备并不是普通平面丝网印刷机的简单变形，而是针对高粘度电子浆料、微孔结构和层间互连工艺开发的专用设备。

本文从实际工艺出发，介绍填孔、挂壁分别解决什么问题，以及设备为什么需要视觉对位、抽浆、压力控制等特殊结构。

一、为什么LTCC和HTCC里面会有很多孔？

Codex 图像 2026年10月5日 13_53_42.png 要理解填孔设备，首先要理解LTCC和HTCC为什么要打孔。

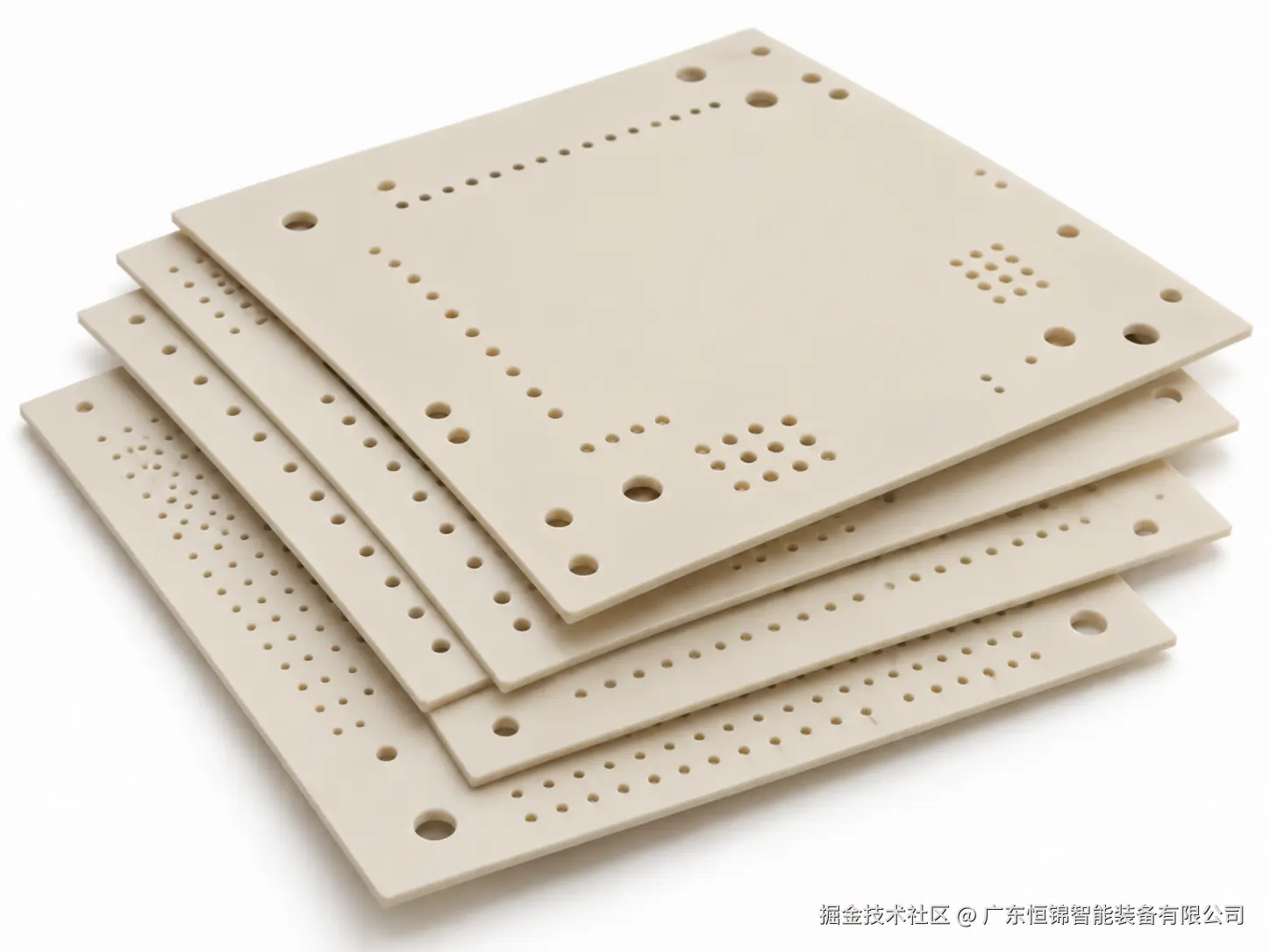

LTCC、HTCC产品通常不是单层陶瓷，而是由多层生瓷片叠加、层压并烧结形成。

每一层生瓷片上可能都有不同的：

导体线路

电极

功能结构

焊盘

但是如果这些线路只存在于各自平面上，那么上下层之间无法形成电连接。

所以需要在生瓷片上预先加工导通孔。

这些孔的作用，可以简单理解为：

给上下两层电路打通一条“垂直通道”。

后续再向孔内部填入导电浆料。

烧结完成以后，这些导电浆料就会形成上下层之间的电气连接。

这类结构通常称为：

Via，导通孔。

二、填孔到底是在填什么？

LTCC/HTCC填孔不是把普通油墨灌进孔里。

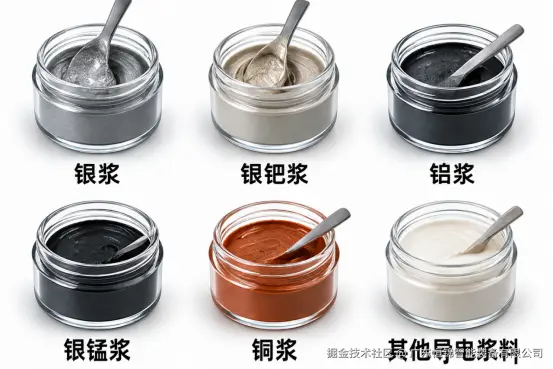

通常填入的是具有一定粘度和固含量的：

银浆

银钯浆

钨浆

钼锰浆

铜浆

其他金属导电浆料

具体浆料体系取决于：

LTCC还是HTCC

烧结温度

产品结构

导体材料体系

填孔完成以后，导电浆料需要尽量充满孔内部。

最终经过：

干燥 → 叠片 → 层压 → 烧结

形成稳定的层间导体。

所以从功能上来说：

填孔设备解决的是“上下层怎么导通”的问题。

三、为什么不能直接用普通平面丝印机填孔？

表面线路印刷的目标，是把浆料留在产品表面。

而填孔的目标恰恰相反：

不仅要把浆料印到表面，还要把浆料真正压进孔里面。

两者工艺逻辑并不完全一样。

普通丝网印刷时，浆料主要通过网版开口转移到基材表面。

但是填孔时，还需要克服：

孔径小

浆料粘度高

孔内部空气阻力

生瓷片较软

孔深与孔径比例变化

如果仅仅进行一次普通刮印，就可能出现：

浆料只停留在孔口

孔内部没有填满

中间出现空洞

背面没有完全出浆

所以填孔设备通常需要专门的：

压力控制

吸附结构

抽气结构

刮刀结构

网版设计

来帮助浆料进入导通孔。

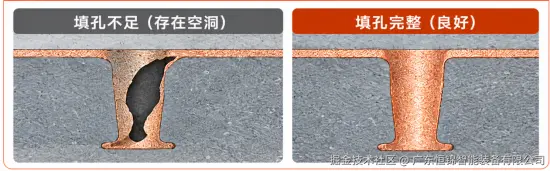

四、填孔设备最核心要解决的第一个问题：孔必须填满

对于导通孔来说，最基本要求就是：

孔内部不能大面积缺浆。

如果填孔不充分，烧结完成以后可能形成：

空洞

断点

局部缩颈

最终可能导致：

电阻升高

导通不稳定

直接开路

所以一台真正用于LTCC/HTCC的填孔设备，首先要解决的不是速度问题，而是：

浆料能不能稳定进入每一个孔。

尤其对于高粘度导电浆料，如果设备供压、刮刀或者抽气能力不足，就很容易出现填充不足。

五、第二个问题：孔不能有明显气泡和空洞

微孔内部原本存在空气。

当高粘度浆料从上方向下填充时，如果孔内空气没有顺利排出，就可能被封在浆料中间。

这种问题在外观上有时并不明显。

但烧结以后可能形成内部空洞。

最终影响：

电气导通

机械强度

烧结收缩一致性

所以填孔工艺不仅是“把浆料压下去”。

还要考虑：

空气怎么排出来。

这也是为什么部分填孔设备会设计：

底部抽气

真空辅助

透气承载结构

通过上下压差，帮助浆料进入孔内，同时排出内部空气。

六、为什么填孔设备需要比较稳定的压力？

浆料进入微孔需要一定作用力。

如果压力太小：

浆料可能只覆盖孔口

孔中心填充不足

如果压力太大：

又可能出现：

生瓷片变形

浆料大量溢出

网版损伤

图形边缘污染

所以填孔设备通常需要对压力进行稳定控制。

特别是面对高粘度浆料时，设备要保证：

整个印刷区域内压力尽量一致。

恒锦智能填孔设备针对高粘度浆料工艺，可采用专门的供压和填充结构，以提高导通孔填充稳定性。

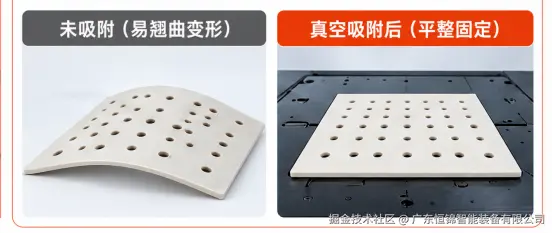

七、为什么生瓷片比普通陶瓷基板更难处理？

烧结后的陶瓷基板硬度比较高，尺寸稳定。

但LTCC/HTCC在烧结之前使用的是：

生瓷片。

生瓷片通常比较柔软。

因此设备运行时需要避免：

拉伸

翘曲

折伤

局部压伤

表面污染

如果产品发生微小变形，导通孔位置就可能与网版开口产生偏差。

这会进一步影响填孔效果。

所以填孔设备对：

平台支撑

真空吸附

产品搬运

定位方式

都有比较特殊的要求。

八、为什么填孔也需要CCD视觉对位？

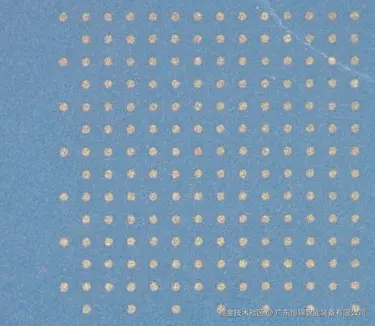

假设一张生瓷片上有几百甚至几千个微孔。

网版上也有对应的开口。

那么设备必须保证：

网版上的每一个开口都尽量对准产品上的对应孔位。

如果整体偏移：

即使只有很小的误差，也可能造成：

部分孔没有完全露出

浆料无法顺利进入

孔口只填一半

浆料污染孔周围区域

所以对于高密度、高精度产品，单纯依靠人工或机械边定位可能不够稳定。

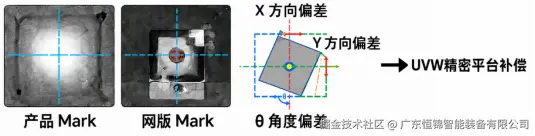

CCD视觉系统可以识别：

生瓷片Mark点

网版Mark点

然后计算：

X方向偏差

Y方向偏差

θ角度偏差

再通过UVW精密平台完成补偿。

简单来说：

填孔之前，先确认产品上的孔和网版上的孔真正对上。

九、填孔完成以后为什么还要“整平”？

很多客户第一次接触填孔工艺时，会认为：

孔里面有浆料就可以了。

实际上还不够。

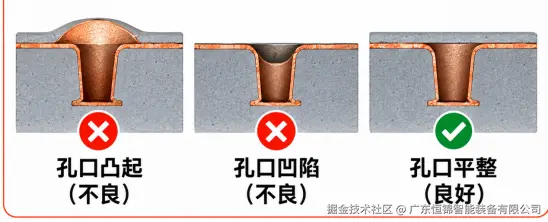

如果浆料填进去以后，孔口表面明显凸起或者凹陷，就可能影响后续：

表面线路印刷

叠片

层压

多层结构平整度

例如：

某些孔位置浆料堆得很高。

叠片以后，局部厚度就会增加。

层压时就可能产生局部应力。

所以填孔以后，通常还需要尽量让浆料表面：

平整、均匀。

这就是“整平”工艺的重要性。

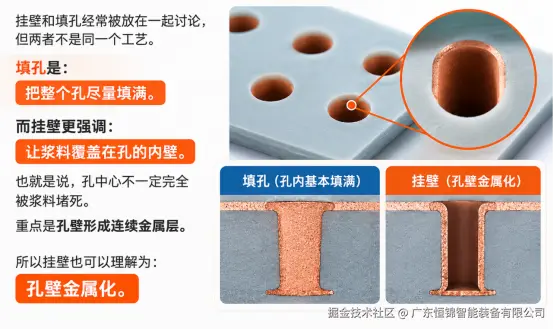

十、什么是LTCC/HTCC挂壁？

挂壁和填孔经常被放在一起讨论，但两者不是同一个工艺。

填孔是：

把整个孔尽量填满。

而挂壁更强调：

让浆料覆盖在孔的内壁。

也就是说，孔中心不一定完全被浆料堵死。

重点是孔壁形成连续金属层。

所以挂壁也可以理解为：

孔壁金属化。

十一、挂壁主要解决什么问题？

对于某些产品结构来说，并不需要把整个孔用金属浆料填实。

只需要让孔壁形成导电层。

例如一个通孔，如果孔内壁覆盖了一圈连续导体，上表面和下表面的金属层就可以通过孔壁连接起来。

这样可以：

减少浆料使用量

满足特定结构设计

实现上下表面导通

所以挂壁设备主要解决：

怎么让浆料均匀留在孔壁，而不是全部堵在孔中心。

十二、挂壁为什么比普通填孔更难控制？

挂壁工艺往往需要两个动作。

第一步：

先让浆料进入孔内。

第二步：

再把孔中心多余浆料抽走。

最后只保留孔壁附近的一层浆料。

所以如果抽浆不足：

孔中心可能仍然被堵住。

如果抽浆过强：

又可能把孔壁上的浆料一起抽走。

最终出现：

孔壁露白

局部断层

厚度不均

因此挂壁工艺要平衡：

进入多少浆料 + 抽走多少浆料。

这也是挂壁设备最关键的工艺控制之一。

十三、为什么挂壁设备需要底部吸风抽浆？

在部分挂壁工艺中，产品上方先通过网版将浆料送入孔内。

然后设备从产品底部形成吸力。

把孔中心多余浆料向下带走。

最终使浆料更多附着于：

孔内壁区域。

所以挂壁设备通常需要：

下吸风结构

抽浆系统

浆料回收结构

恒锦智能挂壁方案可配置下吸风抽浆及回收罐，用于抽除孔内多余浆料并进行回收。

设备的目标是：

孔内壁连续有浆，孔中心不过度堵塞。

十四、什么叫“孔壁无空白”？

挂壁完成以后，理想状态不是看孔口有没有浆料。

而是要观察：

整个孔壁是否连续覆盖。

如果某一段孔壁没有浆料，就会出现“露白”。

这种缺陷烧结以后可能造成：

上下层不导通

局部电阻增大

电气连接不稳定

所以挂壁质量通常要重点检查：

孔壁覆盖完整性

浆料连续性

上下孔口状态

是否存在残堵

“孔壁无明显空白”是挂壁工艺中的一个重要目标。

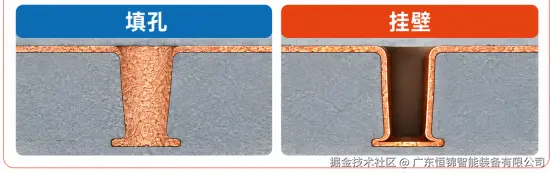

十五、填孔和挂壁到底有什么区别？**

可以用一个简单表格理解。

对比项目	填孔	挂壁
主要目的	填充整个导通孔	覆盖孔内壁
浆料状态	孔内基本充满	主要保留在孔壁
是否抽浆	不一定	通常需要
核心要求	无空洞、填充完整	孔壁连续、中心不过度堵塞
典型用途	多层陶瓷Via导通	通孔孔壁金属化

所以客户在选设备以前，首先需要确认：

自己的产品到底是要“填满”，还是要“挂壁”。

两种工艺对设备结构和参数要求存在明显差异。

十六、什么是“填孔 + 挂壁 + 平面印刷”组合工艺？

LTCC/HTCC产品通常不是只有一个工序。

完整流程中可能同时存在：

第一步：打孔****

在生瓷片上形成导通孔。

第二步：填孔或挂壁****

向孔内加入导电浆料，形成垂直互连。

第三步：平面线路印刷****

在生瓷片表面形成：

内部线路

电极

焊盘

第四步：干燥****

使浆料稳定。

第五步：叠片****

将多张生瓷片按照设计顺序叠加。

第六步：层压****

使多层结构结合。

第七步：烧结****

最终形成多层陶瓷器件。

因此设备选型不能只看某一个印刷动作。

更重要的是理解整个产品工艺链。

十七、为什么填孔质量会直接影响最终产品良率？****

在多层陶瓷中，导通孔往往埋在产品内部。

一旦完成：

叠片 + 层压 + 烧结

以后，再发现导通孔内部有缺陷，基本已经无法返修。

这意味着：

前端填孔如果出现问题，后续所有工序的成本都可能浪费。

例如一个孔填充不足。

前面可能看不出来。

经过：

线路印刷

叠片

层压

烧结

后加工

最终测试时才发现开路。

这个时候报废的已经不是一张生瓷片，而是：

一整颗完整产品。

所以填孔虽然是前段工艺，却直接影响后端良率。

十八、哪些因素会影响填孔质量？****

LTCC/HTCC填孔效果通常不是单一设备参数决定的。

常见影响因素包括：

1. 孔径****

孔越小，浆料越难进入。

2. 生瓷片厚度****

厚度增加以后，孔深也会增加。

3. 孔径与深度比例****

深孔比浅孔更难完全填充。

4. 浆料粘度****

粘度太高，流动困难。

粘度太低，又容易渗漏或污染。

5. 网版参数****

包括：

网目

开口尺寸

乳剂厚度

6. 刮刀参数****

包括：

压力

速度

角度

7. 真空或吸风强度****

会直接影响浆料进入和抽出的状态。

8. 产品和网版对位****

微孔产品尤其依赖精确对位。

所以填孔工艺的本质仍然是：

设备、浆料、网版、产品参数共同匹配。****

****

十九、挂壁质量主要受哪些因素影响？

挂壁除了上述参数以外，还特别关注：

抽浆速度

抽浆时间

真空度

浆料触变性

孔径

孔深

孔壁状态

如果吸力过大或者持续时间过长，可能出现：

浆料被抽得太干。

如果吸力太小，则可能出现：

孔中心残浆过多。

所以挂壁设备通常需要具备较好的参数可调能力。

这样才能根据不同：

孔径

材料

浆料

建立对应工艺窗口。

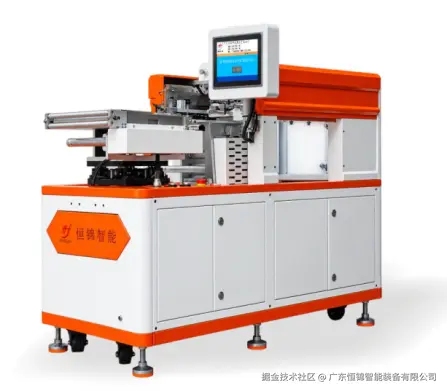

二十、恒锦智能填孔设备主要有哪些功能？

针对LTCC/HTCC等生瓷片工艺，恒锦智能可提供专用填孔设备。

设备可根据项目配置：

CCD视觉对位

识别产品和网版Mark点，提高微孔与网版开口的重合精度。

UVW精密对位平台

自动补偿：

方向偏差。

高粘度浆料填充结构

针对高粘度导电浆料，提高微孔填充能力。

透气承载及吸附结构

帮助产品平整固定，并配合填孔工艺。

参数化控制

可针对不同产品保存：

印刷速度

压力

行程

吸附参数

方便产品换型。

二十一、恒锦智能挂壁设备主要有哪些功能？

针对孔壁金属化工艺，可根据产品要求配置：

CCD视觉对位

精密产品定位

挂壁刮印机构

底部吸风

抽浆控制

浆料回收罐

整个过程可以简单理解为：

先把浆料送入孔内，再把中心多余浆料抽出，让浆料尽量均匀保留在孔壁。

最终目标是：

孔壁连续、无明显空白，同时减少孔中心残浆。

二十二、设备选型前，客户最好提供哪些资料？

对于LTCC/HTCC填孔、挂壁项目，仅仅提供“做LTCC”通常还无法准确选型。

建议至少提供以下信息。

1. 生瓷片尺寸

包括：

长度

宽度

厚度

2. 孔径

例如：

50 μm

100 μm

150 μm

200 μm

具体数值应以客户实际产品为准。

3. 孔数量

一张生瓷片有：

几十个孔、几百个孔，还是数千个孔。

这会影响印刷面积和工艺设计。

4. 孔分布图

最好提供：

CAD

DXF

Gerber

等图纸资料。

5. 浆料信息

包括：

浆料材料

品牌

型号

粘度

6. 工艺类型

必须明确：

填孔还是挂壁。

如果两种工艺都有，也需要分别说明。

7. 精度要求

例如：

孔位对位精度

网版套印要求

多层对位要求

8. 目标产能

包括：

每小时多少片

每天多少片

这些信息越完整，设备结构和工艺方案就越容易准确匹配。

二十三、为什么LTCC/HTCC项目特别建议先打样？

填孔和挂壁效果受到产品参数影响非常大。

即使同样是LTCC产品，只要：

生瓷片厚度不同

孔径不同

浆料不同

网版不同

最终参数都可能完全不同。

所以不能简单依靠设备规格表判断：

“一定能填好。”

更合理的方式是用真实：

生瓷片

浆料

网版

进行工艺测试。

通过打样可以重点观察：

孔是否填满

是否存在空洞

背面出浆状态

孔口是否平整

是否有明显浆料残留

挂壁是否连续

孔壁是否露白

连续生产一致性

然后根据打样结果调整：

压力

印刷速度

网版

吸风

抽浆参数

最终形成适合实际产品的工艺窗口。

二十四、怎么用大白话理解填孔和挂壁？

如果是给第一次接触LTCC/HTCC的客户介绍，可以这样说：

填孔就像给墙里的电线打通“上下楼通道”。

陶瓷里面有很多层线路。

不同层之间需要连接，就先在生瓷片上打孔，然后把导电浆料填进去。

烧结以后，这个孔就变成上下层之间的“导电柱”。

而挂壁可以理解为：

不是把整根管子灌满金属，而是在管子内壁镀上一圈导电层。

所以两种设备看起来都在处理孔，但最终目标不一样。

二十五、恒锦智能在LTCC/HTCC工艺中可以做什么？

针对LTCC、HTCC等多层陶瓷产品，恒锦智能可根据实际工艺需求提供：

平面厚膜丝网印刷

生瓷片填孔

孔壁挂浆

CCD视觉对位

UVW精密定位

工艺打样验证

烘干设备

自动上下料

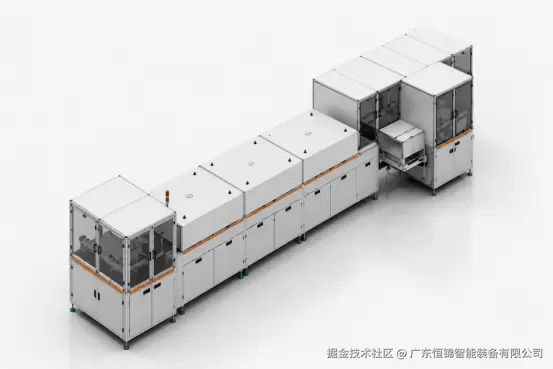

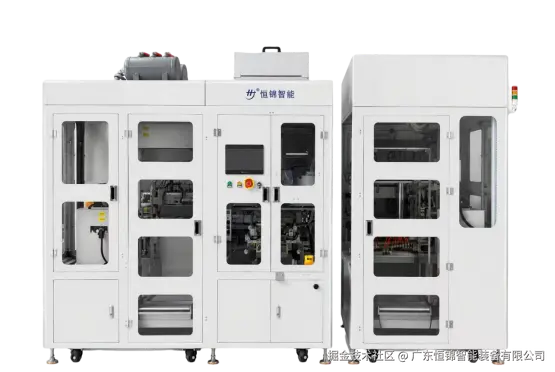

自动化生产线方案

客户并不一定需要一次采购所有设备。

可以根据：

研发打样 → 小批试产 → 正式量产

逐步导入对应设备。

二十六、总结

LTCC/HTCC填孔和挂壁工艺看起来只是“处理一个孔”。

实际上，这个孔承担的是：

多层陶瓷内部的电气连接。

填孔主要解决：

怎样把导电浆料稳定、完整地填入导通孔。

挂壁主要解决：

怎样让导电浆料连续覆盖孔壁，同时去除孔中心多余浆料。

设备需要进一步解决：

微孔精准对位

高粘度浆料填充

孔内空气排出

生瓷片稳定吸附

孔口整平

抽浆控制

孔壁连续性

连续生产一致性

所以对于LTCC/HTCC产品来说，填孔、挂壁设备并不是简单的辅助设备。

它们实际上直接影响：

多层互连可靠性和最终产品良率。

真正稳定的工艺，不是看表面“有没有浆料”。

而是要进一步确认：

孔里面有没有真正填好，孔壁有没有真正连通，并且这种状态能不能在批量生产中持续复制。
