在户外复杂环境中，一台机器人能否稳定运行，往往不取决于它的算法有多先进，而是看它能不能扛住风雨沙尘的侵袭。很多开发者在初期原型验证时容易忽略这一点，直到产品推向野外现场，才发现雨水渗入关节导致电机短路，或者细微粉尘进入编码器造成信号漂移。这些看似偶然的故障，实则是密封防护体系存在短板的必然结果。
从消费级娱乐设备到工业级巡检工具，再到高要求的特种作业平台，防护等级的每一次数字跃升，背后都是材料学、结构力学与测试工艺的深度融合。特别是当应用场景延伸至极端温域或长期无人值守环境时，密封不再是一个简单的“加个胶圈”动作，而是一套贯穿设计、制造到质检全生命周期的系统工程。对于正在从事机器人研发或产线建设的工程师来说，理解并掌握这套逻辑，是提升产品可靠性的关键一步。
本文将深入拆解从 IP54 到 IP68 的技术跨越路径，通过真实的结构案例展示如何实现关节模组的一体化密封，并对比不同测试手段在实际量产中的效果差异。我们会结合全球主流机型的数据进行横向评测，分析密封失效可能带来的连锁反应，并探讨智能化在线检测如何成为质控的新标准。无论你是负责结构设计的工程师，还是关注全生命周期成本的项目管理者，都能从中找到提升产品竞争力的具体抓手。
① 从 IP54 到 IP68 的防护等级跃迁实证
防护等级的提升并非简单的参数堆砌，而是应对场景需求的本质进化。IP54 等级通常意味着设备能防止有害粉尘堆积以及抵御各方向的低压水柱喷射，这足以应对城市安防或室内配送等相对温和的场景。然而，一旦进入矿山勘探、电力巡检或野外救援等环境，面对的是持续的暴雨冲刷、高压水枪清洗甚至是短时浸泡，IP54 便显得力不从心。
跃迁至 IP68 标志着设备具备了“尘密”且能在特定水深下长期浸泡的能力。以某工业级四足机器人为例，其从早期的 IP54 升级至 IP68，不仅仅是更换了更厚的密封圈，而是重新定义了整机的防水架构。在实测中，IP68 级别的样机被置于 1.5 米深的水槽中持续浸泡 24 小时，取出后内部气压监测显示无显著变化，电气绝缘电阻保持在兆欧级以上。这种跃迁直接扩大了机器人的作业边界，使其能够涉足涉水区域、泥泞沼泽甚至需要高压清洗消毒的医疗或生化场景，真正实现了从“避雨”到“战雨”的转变。
② 关节模组一体化密封结构拆解展示
关节是动态机器人最脆弱的环节，也是密封设计的难点所在。传统的分体式组装往往在轴系连接处留下渗漏隐患。现代高防护设计倾向于采用“关节模组一体化密封”方案。在这种结构中，电机、减速器、驱动器及编码器被整体封装在一个密闭的金属腔体内，外部仅保留输出轴。
拆解此类模组可以看到，输出轴位置采用了“双唇油封 + 防尘圈”的双重防御机制。内层油封主要负责阻隔液态水和油脂流失，外层防尘圈则用于拦截沙砾和大颗粒杂质，防止其磨损油封唇口。此外，腔体结合面使用了高精度的点胶工艺，替代了传统的垫片，消除了因螺丝拧紧力矩不均导致的微观缝隙。这种一体化设计不仅将防护等级稳固在 IP67 以上，还大幅减少了维护频次，因为内部润滑脂不会外泄，外部污染物也无法侵入，形成了自洽的微观环境。

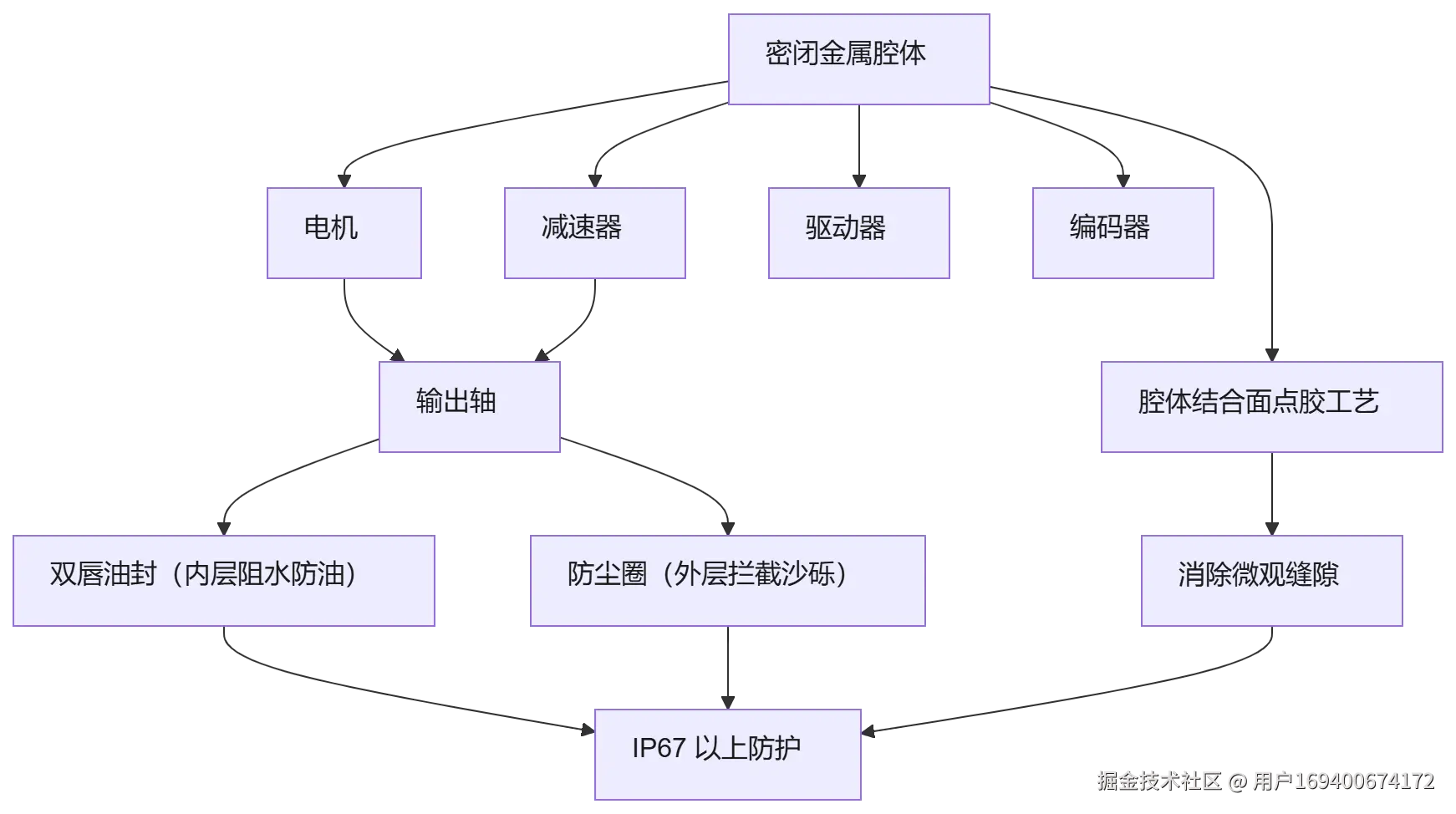

下图直观展示了关节模组一体化密封的整体封装结构，以及各关键密封位置：
从图中可以看到，电机、减速器、驱动器及编码器被整体封装在密闭金属腔体内，外部仅保留输出轴。输出轴处由“双唇油封 + 防尘圈”构成双重防御，腔体结合面则以高精度点胶工艺替代传统垫片，从结构上消除了微观缝隙，共同将防护等级稳固在 IP67 以上。
③ 极端温域与复杂工况下的可靠性验证
密封材料的性能会随温度剧烈波动。在 -40℃的极寒环境下，普通橡胶可能变硬脆裂，失去弹性密封能力；而在 60℃以上的高温中，材料又可能软化蠕变，导致预紧力下降。因此，可靠性验证必须覆盖全温域。
在验证过程中，样机需经历高低温交变湿热试验。例如，将设备在 -40℃环境中静置 4 小时，随即转入 55℃、95% 湿度的环境中运行，循环数十次。这种热胀冷缩的应力考验用于模拟昼夜温差极大的沙漠或高原环境。测试数据显示，经过优化的氟橡胶密封圈在宽温域下仍能保持稳定的压缩回弹率，确保结合面始终贴合。同时，配合结构上的弹性吸能设计，设备在承受冲击振动时，密封结构不会因刚性过大而断裂，也不会因过软而失效，从而在复杂工况下维持长期的气密性。
④ 气密性定量检漏与传统测试效果对比
传统的防水测试多采用“泡水法”或“淋雨法”，这类方法属于定性测试，只能判断“是否漏水”，无法量化泄漏程度，且存在滞后性——往往要等到水侵入内部损坏电路后才能发现问题。相比之下，气密性定量检漏技术引入了差压法或直压法，将测试精度提升至帕（Pa）级。
在实际产线应用中，气密性检漏仪向被测腔体充入压缩空气，通过高精度传感器监测压力衰减曲线。如果存在微小泄漏，仪器能在几秒内计算出具体的泄漏率（如 mL/min），并自动判定 NG。这种方法不仅非破坏性、效率高，还能在装配阶段就拦截掉密封圈安装不到位、壳体有砂眼等缺陷。数据表明，引入定量检漏后，出厂产品的密封一致性显著提升，售后因进水导致的返修率大幅下降，真正做到了将质量隐患消灭在萌芽状态。
⑤ 全球主流军用机器人防护参数横向评测
放眼全球，军用及特种机器人的防护能力已成为核心竞争指标。通过对多款主流机型的参数梳理，可以发现明显的梯队差异。以波士顿动力的 Spot 为例，其防护等级主要为 IP54，侧重于灵活性与算法生态，适用于相对可控的侦察场景。而爱沙尼亚 Milrem 的 THeMIS 履带式平台则达到了 IP67，强调在恶劣地形下的重载运输与工程作业能力。
国产机型在这一领域进步迅速，部分工业级四足机器人已实现 IP67/IP68 的双认证，工作温度范围覆盖 -40℃至 55℃，在低温启动和防尘防水综合指标上对标甚至超越了部分国际同类产品。这种参数上的优势，使得国产设备在边境巡逻、高寒地区物资运输等特定场景中具备了更强的适应性。横向对比显示，未来的竞争焦点将从单纯的运动控制转向“环境适应性 + 任务载荷”的综合平衡，高防护等级正成为高端机型的标配入场券。
下表汇总了三类代表性机型的核心防护参数，便于直观对比：
| 对比维度 | 波士顿动力 Spot | Milrem THeMIS | 国产工业级四足机器人 |
|---|---|---|---|
| 防护等级 | IP54 | IP67 | IP67 / IP68 双认证 |
| 工作温度范围 | 约 -20℃ 至 45℃ | 约 -32℃ 至 55℃ | -40℃ 至 55℃ |
| 适用场景 | 城市侦察、室内巡检、可控环境作业 | 重载运输、工程作业、恶劣地形机动 | 边境巡逻、高寒物资运输、野外巡检 |
| 密封设计特点 | 分体式舱体 + 局部密封圈，侧重轻量化 | 整机铸铝壳体 + 模块化密封舱 | 关节模组一体化密封 + 双唇油封 |
在密封设计上，三者的差异尤为明显。波士顿动力 Spot 采用分体式舱体结构，各模块独立密封，便于快速拆装维护，但接缝数量较多，长期浸泡或高压冲洗时存在潜在渗漏风险，这也是其防护等级停留在 IP54 的原因之一。Milrem THeMIS 则采用整机铸铝壳体配合模块化密封舱，接缝数量大幅减少，配合重型橡胶密封条，在泥泞、涉水等恶劣地形下表现稳健，但整体重量偏高，牺牲了一定的机动灵活性。国产工业级四足机器人则借鉴了关节模组一体化密封思路，在输出轴处采用“双唇油封 + 防尘圈”双重防御，腔体结合面以高精度点胶工艺替代传统垫片，从结构上消除了微观缝隙，从而在实现 IP68 高防护的同时，保持了整机的轻量化与灵活性，在低温启动和长期无人值守场景中展现出更强的综合适应性。
⑥ 密封失效场景模拟与军事代价分析
在特种作业场景中，密封失效的后果远超设备维修本身。我们可以构建几个典型的失效场景：一是侦察机器人在雨天执行任务时，雨水渗入主控舱导致通信模块短路，致使情报回传中断，整个行动暴露；二是排爆机器人在沙尘环境中，粉尘进入关节减速器导致卡死，无法完成关键操作；三是设备在盐雾海域使用后未及时处理，金属部件腐蚀穿孔，导致内部机密结构外露。
这些失效带来的代价是巨大的。首先是任务失败的风险，关键节点的掉链子可能导致整个战术计划破产。其次是后勤压力的剧增，前线往往缺乏精细维修条件，故障设备需后送大修，挤占宝贵的保障资源。更严重的是全生命周期成本的飙升，缺乏有效防护的设备寿命可能缩短一半以上。此外，若设备因密封失效损毁而被敌方获取，内部结构的暴露还可能引发技术泄密风险。因此，密封可靠性直接关系到任务成败与安全底线。
⑦ 智能化在线检测在量产中的质控表现
随着产能的提升，人工抽检已无法满足高一致性的质量要求。智能化在线检测系统应运而生，它将气密性测试仪与生产执行系统（MES）深度打通。在生产线上，每个关节模组或整机腔体都会经过自动化的充气、保压、检测流程，测试数据实时上传至云端数据库。
这种模式的优势在于可追溯性与自适应调整。系统不仅能记录每一个序列号产品的泄漏数据，还能通过 AI 算法分析趋势。例如，如果某一时段的产品泄漏率普遍偏高，系统会自动预警，提示可能是某批次密封圈尺寸偏差或涂胶机参数异常，从而立即停机排查。这种从“事后检验”到“过程控制”的转变，确保了量产产品中每一台的密封性能都符合设计标准，极大地降低了批量性质量事故的概率。
⑧ 多材料复合密封方案的耐腐蚀实测数据
单一材料往往难以应对所有腐蚀源。优秀的密封方案通常采用多材料复合策略。例如，静态结合面使用发泡硅胶垫，利用其优异的回弹性和耐老化性；动态旋转部位选用氟橡胶（FKM），因其具备卓越的耐油、耐高温及耐化学腐蚀性能；螺纹连接处则涂抹专用的厌氧密封胶，填充微观间隙。
在盐雾腐蚀实测中，采用复合方案的样机在 5% 氯化钠溶液喷雾环境下连续测试 96 小时，表面无明显锈蚀，密封界面未发现渗透痕迹。相比之下，使用普通丁腈橡胶的对照组出现了明显的溶胀和硬化现象，导致泄漏率超标。数据证明，针对不同部位的受力特点与接触介质差异化选型，是提升整机耐腐蚀能力的关键。配合铝合金壳体的阳极氧化处理与碳纤维材料的天然惰性，整套系统能在沿海、化工等高腐蚀环境中长期稳定运行。
⑨ 综合环境应力耦合测试的真实反馈
真实世界的环境因素从来不是单一存在的，往往是温度、湿度、振动、粉尘与水分的耦合。因此，单一的 IP 测试已不足以完全验证可靠性。综合环境应力耦合测试模拟了这种复杂工况：设备在高频振动的同时，经历温度的急剧变化和喷淋冲击。
反馈数据显示，在耦合应力下，某些在单一测试中合格的结构会出现疲劳裂纹或密封层剥离。例如，振动可能导致螺丝松动，进而破坏密封面的预紧力；温度骤变引起的材料膨胀系数差异可能在界面处产生微隙。通过这种严苛的“魔鬼训练”，研发团队能够发现设计中的薄弱环节，如加强筋布局不合理、密封槽深度不足等，并在量产前进行迭代优化。只有通过了综合耦合测试的产品，才能被认为具备真正的实战能力。
⑩ 高防护等级对全生命周期成本的影响评估
乍看之下，提升防护等级会增加初期的物料成本与测试投入，但从全生命周期（TCO）视角来看，这实则是一笔划算的投入。高防护等级意味着设备故障率的大幅降低，尤其是在恶劣环境下，MTBF（平均无故障时间）可成倍延长。
对于用户而言，这意味着更少的停机等待时间、更低的备件更换频率以及更少的人工维护成本。特别是在偏远地区或危险场景，一次现场维修的人力与物流成本可能远超设备本身的溢价。此外，高可靠性延长了设备的服役年限，推迟了更新换代的周期，从而摊薄了年均使用成本。对于企业来说，良好的口碑与低返修率还能转化为品牌资产，带来长期的市场收益。因此，高防护等级不仅是技术指标，更是控制长期运营成本的经济杠杆。
在机器人技术不断向深水区探索的今天，密封测试已经不再是生产线末端的简单工序，而是决定产品能否走向广阔天地的核心关卡。从实验室的精密测量到野外风沙的无情考验，每一步都需要严谨的工艺支撑与科学的验证体系。选择具备高精度、智能化检测能力的合作伙伴，构建起从研发端到量产端的全流程质控闭环，将是企业在激烈的市场竞争中构筑护城河的关键举措。唯有如此，才能让智能机器人在任何环境下都稳如泰山，精准执行每一项使命。
