实战分享：基于 PyMuPDF+Qwen-VL 实现图文兼容的 PDF RAG 方案

码农悟道
0 阅读11分钟

在落地 PDF RAG 问答场景的过程中，相信很多朋友和我一样，都遇到过一个经典痛点：传统纯文本 RAG 只能识别 PDF 明文文本，完全“看不见”图片内的关键信息。

日常使用的技术白皮书、产品手册、教程文档中，大量核心标题、功能介绍、按钮说明、架构图示都以位图形式存在。如果仅依赖简单的文本提取，会直接丢失半数有效信息，导致大模型问答结果片面、不准确。

最近我基于 PyMuPDF + PyMuPDF4LLM + Qwen-VL 实现了一套轻量化图文混合 PDF RAG 方案，可同时解析PDF文本与图片信息，完整还原文档内容。今天把完整实现思路、踩坑经验和优化方案分享出来，和大家一起交流学习，也欢迎大家多多指正~

完整代码见 github.com/MaNongWuDao…

一、传统 PDF RAG 的核心短板

常规的 PDF RAG 流程非常标准化：PDF 文本提取 → 内容分块 → 建立索引 → 检索问答。这套流程在纯文本文档中表现稳定，但面对图文混合文档存在致命缺陷。

我本次测试使用的 demo.pdf 就是典型案例：文档可直接提取的纯文本仅336个字符，能正常读取到 Versatile、User-friendly 等正文内容，但页面核心信息全部封装在位图中，包括：

  • 核心标题：The Progressive JavaScript Framework

  • 框架介绍文案：An approachable, performant and versatile framework...

  • 功能按钮文字：Why Vue、Get Started、Install

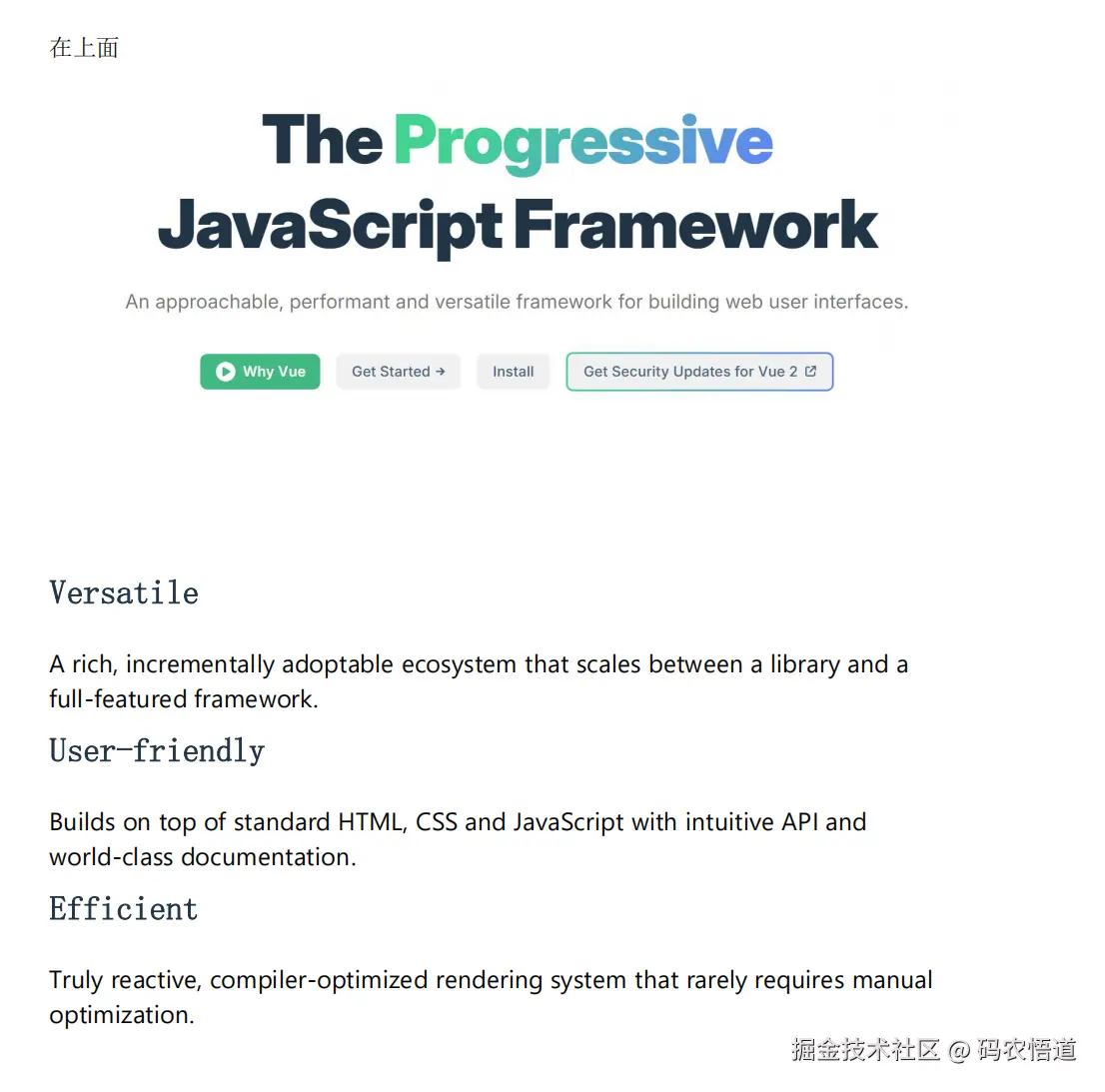

如图：


使用 page.get_text() 等常规方法完全无法获取以上信息。这也让我意识到：真正可用的生产级 PDF RAG，必须同时具备文本解析与图片理解能力。

二、整体技术方案设计

为解决图文信息丢失问题，我搭配了一套轻量、易落地的技术组合，兼顾开发成本与落地效果，非常适合快速验证场景和小规模文档处理：

  • PyMuPDF：底层读取PDF页面，精准获取图片坐标、页码等结构化信息

  • PyMuPDF4LLM：一键将PDF页面转为标准化Markdown，批量导出页面图片资源

  • Qwen-VL：多模态模型，负责生成图片可检索描述、原生图片理解问答

  • 轻量化关键词检索：无需向量库，实现文本块、图片块的统一检索排序

  • OpenAI 兼容接口：通过 DashScope 快速调用 Qwen 系列模型，适配性极强

最终实现效果：

正在解析 PDF：demo.pdf
PDF 页数：1
生成检索块：正文 1，图片 1，合计 2
写入缓存：demo.pdf.chunks.json
图片目录：demo.pdf.images

RAG 已启动，输入 exit 退出。

问题：Vue是什么

检索结果：
1. 第 1 页 | 图片 | score=4.5585 | 这张图片是 Vue.js 官方网站的首页截图，属于网页界面类型。图片中央显示了标题：“The Progressive JavaScript Framework”，其中“Progressive”一词使用...
2. 第 1 页 | 正文 | score=0.0343 | 在上面  # Versatile  A rich, incrementally adoptable ecosystem that scales between a library and a full...

正在调用阿里百炼模型...

回答：
Vue 是一个渐进式 JavaScript 框架，用于构建网页用户界面。它具有以下特点：

- **易于上手、高性能且多功能**：Vue 是一个易于学习和使用的框架，同时具备高性能和灵活性，适用于构建各种规模的 Web 用户界面。[第 1 页]
- **渐进式框架**：Vue 可以逐步采用，既可以作为库使用，也可以扩展为完整的框架。[第 1 页]
- **基于标准技术**：Vue 构建在标准 HTML、CSS 和 JavaScript 之上，提供直观的 API 和世界级的文档支持。[第 1 页]
- **高效渲染系统**：Vue 具有真正响应式的、经过编译优化的渲染系统，通常不需要手动优化。[第 1 页]

这些信息来源于 Vue.js 官方网站的首页截图及描述内容。[第 1 页]

可以看到图片中的内容也被检索出来了，这样极大补齐了图文结合的pdf图片信息丢失的问题。

核心数据流

整套方案打通了「解析-索引-检索-问答-容错」全链路，完整流程如下：

PDF
  -> PyMuPDF4LLM 提取页面 Markdown 文本
  -> 批量导出页面原图资源
  -> PyMuPDF 补充图片页码、bbox坐标信息
  -> 文本内容分块 + 图片内容描述分块
  -> 统一结构化存入 JSON 索引缓存
  -> 轻量化关键词检索匹配
  -> 关联文本上下文 + 原始图片输入模型
  -> 输出带精准页码引用的问答结果

这里分享一个核心设计思路：不将图片单纯转为文本替代，而是双信息留存。一方面生成图片文字描述用于检索召回，另一方面保留原始图片文件用于模型精准理解，兼顾检索效率与问答精度。

三、核心功能实现细节

下面拆解关键代码实现与核心逻辑，每一步都是落地过程中总结的最优实践，规避了很多常见坑点。

1. 一键解析PDF，同步提取文本与图片

通过 pymupdf4llm 可以高效实现PDF文本、图片同步解析，核心代码如下：

pages = pymupdf4llm.to_markdown(
    pdf_path,
    page_chunks=True,
    write_images=True,
    image_path=image_dir,
    image_format="png",
    show_progress=False,
    table_strategy="lines_strict",
)

三个核心参数缺一不可：

  • page_chunks=True：按页面拆分内容，保留完整页码边界，方便后续溯源

  • write_images=True：自动导出页面所有图片，避免图片信息遗漏

  • image_path：自定义图片存储路径，统一资源管理

解析后文本中会残留 ![图片](路径) 占位符，直接留存会污染检索上下文。因此需要通过正则提取图片路径后，彻底清除占位符：

image_pattern = re.compile(r"![[^]]*](([^)]+))")
image_references = image_pattern.findall(page_text)
page_text = image_pattern.sub("", page_text)

同时通过 PyMuPDF 获取图片 bbox 坐标信息，为后续图片高亮、区域检索、溯源定位预留扩展能力：

image_infos = page.get_image_info(xrefs=True)
bbox = image_infos[image_index]["bbox"]

2. 统一数据结构，简化图文检索逻辑

为了避免文本、图片分两套检索逻辑，我定义了统一的 Chunk 数据模型，实现图文内容结构化统一管理：

@dataclass
class Chunk:
    chunk_id: str
    source: str
    page: int
    text: str
    terms: list[str]
    kind: str = "text"
    image_path: str | None = None
    image_bbox: tuple[float, float, float, float] | None = None
    caption: str = ""

所有检索单元共用一套结构：

  • 文本块：kind="text"，text 存储正文内容

  • 图片块：kind="image"，text 存储图片检索描述，绑定原图路径与坐标

这套设计极大简化了检索流程，无需区分图文类型，统一排序、统一召回，逻辑更简洁、维护成本更低。

3. 生成图片检索描述，解决图片不可检索问题

原始图片无法直接参与关键词检索，这是图文RAG的核心难点。我的解决方案是：通过 Qwen-VL 精准提取图片关键信息，生成标准化检索文案。

模型提示词严格遵循「客观提取、不猜测、不脑补」原则，保证描述精准可用：

response = client.chat.completions.create(
    model=vision_model,
    temperature=0,
    messages=[
        {
            "role": "system",
            "content": (
                "你是 PDF 图片索引助手。请用中文简洁描述图片，"
                "逐字提取图中可见的标题、按钮和关键文字，再说明"
                "图片类型与主要对象。不要猜测无法确认的信息。"
            ),
        },
        {
            "role": "user",
            "content": [
                {"type": "text", "text": f"请描述 PDF 第 {page} 页的这张图片。"},
                {"type": "image_url", "image_url": {"url": image_to_data_url(image_path)}},
            ],
        },
    ],
)

生成的描述文案可直接用于关键词检索，实现「通过文字召回图片资源」的效果。

4. 智能加权检索，精准匹配图文意图

本次实现没有引入重型向量数据库，通过轻量化关键词检索+意图加权，主要为大家能够快速上手，看到效果。检索打分综合多重维度：

  • 查询词与文本块的 IDF 加权重合度

  • 精准字符串、数字、编码匹配优先级

  • 文本长度权重修正

  • 用户视觉查询意图加权

针对中英文混合场景，做了分词适配：中文采用二元词组拆分，英文、数字按单词精准拆分，提升匹配精度。

同时做了意图识别优化：如果用户提问包含「图片、图中、figure」等视觉关键词，自动给图片检索块增加权重，优先召回图片内容，贴合用户真实需求：

image_intent_bonus = (
    4.0
    if chunk.kind == "image" and is_image_question(query)
    else 0.0
)

5. 原图级多模态问答，规避信息损耗

这里想分享一个关键认知：仅靠图片描述回答必然存在信息损耗。模型生成的描述会精简细节，无法替代原图信息。

因此问答阶段，我会将检索到的原图编码为 Data URL，和文本上下文一起传入 Qwen-VL 模型，实现「描述召回+原图理解」的双层保障：

content = [
    {"type": "text", "text": user_prompt},
    {
        "type": "image_url",
    },
]

同时增加降级容错机制：如果多模态模型调用失败，自动回落至纯文本问答，使用已生成的图片描述作为上下文，保证系统不宕机、可用。

6. 缓存优化与异常容错

PDF解析、图片导出、模型生成描述均耗时较高，为提升复用效率，我将完整索引结果缓存至 JSON 文件。缓存有效性会严格校验：文件是否存在、是否晚于PDF更新时间、图片资源是否完整。

针对模型调用、网络波动等异常场景，设计了双层降级策略：

  • 单张图片描述生成失败时，默认填充「第N页图片」基础描述，不阻断整体索引流程

  • 存在异常降级的索引结果，不写入长期缓存，避免污染数据，网络恢复后可重新生成完整索引

四、实测效果验证

基于单页 demo.pdf 完整测试，系统运行稳定，所有核心功能均达标：

  • 成功生成：正文检索块1个、图片检索块1个，完整覆盖文档所有有效信息

  • 视觉类提问可优先命中图片块，精准匹配图片内标题、按钮文字

  • 原图编码、多模态问答、异常降级、缓存校验功能全部正常

  • 10项单元测试全部通过，代码编译无报错

实测可以很好的解决传统RAG丢失图片信息的问题，问答精准度提升非常明显。

五、落地实战核心经验（避坑干货）

在整个调试、落地过程中，踩了不少坑，总结了几条关键经验，分享给大家参考，少走弯路：

  1. 必须清理Markdown图片占位符：默认导出的占位符会混入文本索引，污染检索上下文，导致匹配异常，务必正则清除

  2. 图片描述+原图缺一不可：描述负责高效检索召回，原图负责精准问答理解，单一方案都有明显短板

  3. 保留页码与bbox坐标：结构化坐标信息是后续图片高亮、区域检索、溯源预览的基础，不要在解析阶段丢失

  4. 模型调用必须做降级处理：网络、API配额、模型服务异常都是常态，容错机制是系统稳定运行的关键

  5. 不缓存不完整数据：临时降级的索引结果仅实时使用，不持久化，避免长期数据污染

六、方案后续优化方向

当前方案适合单文件、小规模文档的快速落地与验证，后续可以持续迭代，升级为生产级方案：

  • 接入向量数据库，实现文本、图片描述的语义检索，提升模糊查询匹配效果

  • 新增跨模态图片向量检索，适配大规模图片库召回场景

  • 针对性优化表格、流程图、架构图的专属解析策略

  • 增加OCR兜底能力，适配无文本层的扫描版PDF

  • 引入重排序模型，优化图文混合检索结果的排序精度

  • 完善前端适配，支持结果页码、图片坐标溯源预览与高亮

七、总结

区别于传统纯文本PDF RAG，这套 PyMuPDF+PyMuPDF4LLM+Qwen-VL 图文混合方案，核心是搭建了一条完整的「图片解析-定位-索引-检索-多模态问答-容错」链路。

通过轻量化技术组合，低成本解决了PDF图片信息丢失的行业常见问题，适配技术文档、产品手册、课件、报告等图文混合场景。整体方案轻量化、易落地、容错性强，非常适合作为PDF多模态RAG的入门落地版本，也可作为生产级方案的迭代基础。

以上就是本次的实战分享，方案还有很多可优化的空间，欢迎各位大佬交流探讨、共同学习进步！
