【医学图像分割模块】StarNet —— 星操作（元素级乘法）—— 把"相加"换成"相乘"的轻量卷积块

医学图像分割大王
13 阅读6分钟

一、论文出处

二、模块图（截自论文原文）

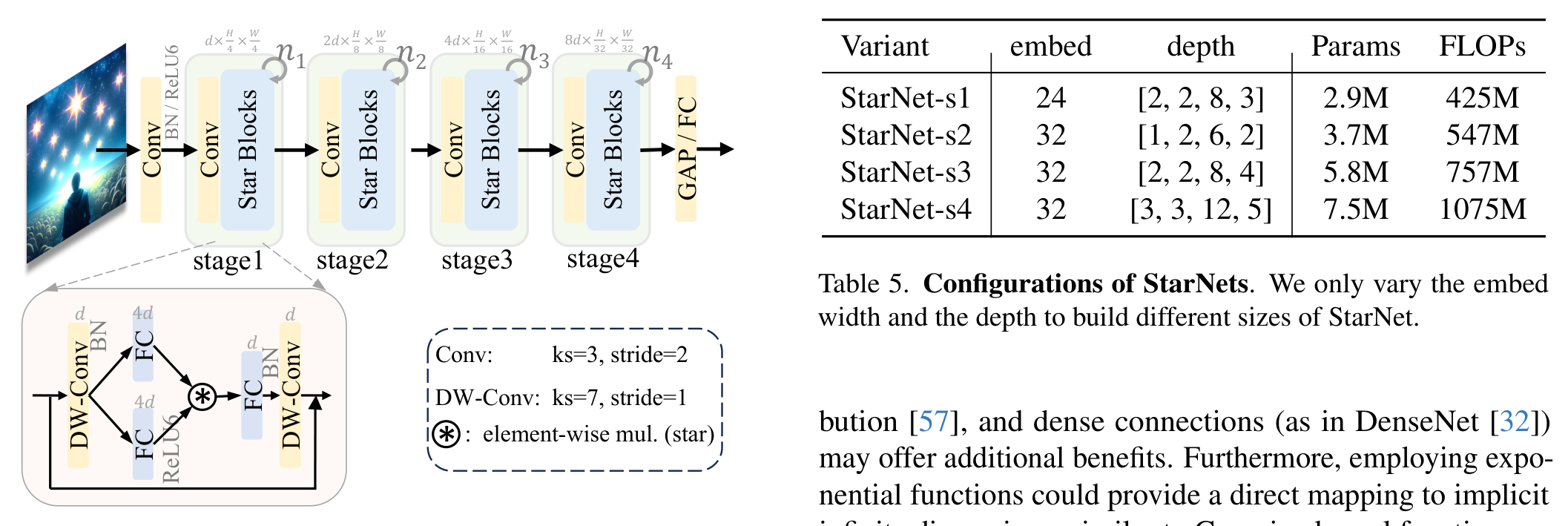

StarNet 结构图

图注：左侧是 star operation 的基本形式，把两路（或多路）特征做元素级相乘再融合；右侧是 Star Block，由 DWConv + 两次 1×1 线性映射 + 逐元素相乘构成，整体非常轻量。

三、核心思想与作用

一句话总括：StarNet 用「元素级相乘」代替传统卷积里的「加权求和」，在不加宽网络的前提下，把特征隐式地映射到高维非线性空间，从而用极小的计算量换到不错的表达能力。

拆解来看：

  1. star operation 是什么。给定两路特征（比如同一输入经过两条分支的线性变换结果），把它们逐元素相乘：out = a * b。注意这里是乘法，不是加法。传统卷积、残差连接、注意力加权求和，本质上都是「线性组合」，而乘法天然带二次项。

  2. 为什么乘法能造出高维非线性。把 a、b 看成输入 x 的线性函数，那么 a * b 里就包含了 x 的二次项（类似 x_i * x_j 的交叉项）。这些交叉项相当于在隐式的高维空间里展开，效果上有点像核技巧（kernel trick）——不用真的把通道数翻倍，就能得到非线性特征。论文的核心论点就是这个：star operation 是一种「不显式加宽网络的高维映射」。

  3. Star Block 怎么落地。结构极简：先一个深度可分离卷积（DWConv）做局部空间建模，再两条 1×1 线性分支，最后逐元素相乘融合。没有大卷积核，没有复杂注意力，参数量和 FLOPs 都很低。

  4. 为什么好。一是表达能力和网络宽度解耦，小网络也能有非线性；二是算子全是逐元素乘、1×1 卷积、DWConv，硬件友好、延迟低；三是结构干净，几乎没有超参，插到别的网络里改动很小。

四、在 U-Net 里的插入位置

StarNet 的 Star Block 属于「通道混合 + 轻量空间建模」的通用块，适合替换或补充 U-Net 里的标准卷积块，具体建议：

  • 编码器各 stage：可以替换部分 3×3 卷积块。编码器特征分辨率高、通道少，Star Block 的低延迟优势在这里最明显，能压住显存和耗时。
  • 瓶颈层（bottleneck）：最推荐。瓶颈层通道多、分辨率低，正是需要非线性表达的地方，star operation 的隐式高维映射在这里收益最大，且计算量可控。
  • 解码器：可以放在上采样之后的卷积位置，但要谨慎。解码器对空间细节敏感，DWConv 的感受野有限，建议保留一部分标准卷积或配合跳跃连接使用，别全换。
  • 不建议：直接替换 U-Net 第一层（stem）或最后的输出头。stem 需要稳定的浅层特征提取，输出头需要精确的通道映射，这两处用标准卷积更稳。

一句话：优先放瓶颈层，其次编码器，解码器选择性使用。

五、复现代码（PyTorch，逐行中文注释）

说明：以下是简化教学版，只保留 Star Block 最核心的两个组件——DWConv 空间建模 + 双分支逐元素相乘融合，去掉了论文里的工程细节（如特定归一化、通道缩放策略等），便于理解结构。

import torch
import torch.nn as nn

class StarBlock(nn.Module):
    """StarNet 的核心模块（简化教学版）"""
    def __init__(self, dim, expand_ratio=4):
        super().__init__()
        # 记录输入通道数，用于最后的残差相加
        self.dim = dim
        # 深度可分离卷积：每个通道独立做 3x3 空间卷积，负责局部空间建模
        # groups=dim 表示逐通道卷积，参数量和计算量都很小
        self.dwconv = nn.Conv2d(dim, dim, kernel_size=3, padding=1, groups=dim)
        # 第一条 1x1 线性分支：把通道扩展到 expand_ratio 倍
        # 这里用 expand_ratio=4，给后面的逐元素相乘提供更宽的特征
        self.fc1 = nn.Conv2d(dim, dim * expand_ratio, kernel_size=1)
        # 第二条 1x1 线性分支：同样扩展到 expand_ratio 倍
        # 两条分支输出形状一致，才能做逐元素相乘
        self.fc2 = nn.Conv2d(dim, dim * expand_ratio, kernel_size=1)
        # 融合后的 1x1 映射：把扩展后的通道压回原始维度
        self.fc3 = nn.Conv2d(dim * expand_ratio, dim, kernel_size=1)
        # 激活函数，放在乘法之后引入额外非线性
        self.act = nn.GELU()

    def forward(self, x):
        # 保存输入，用于最后的残差连接
        identity = x
        # 先做深度可分离卷积，注入局部空间信息
        x = self.dwconv(x)
        # 两条 1x1 分支分别做线性变换，得到 a 和 b
        a = self.fc1(x)
        b = self.fc2(x)
        # 关键一步：逐元素相乘（star operation）
        # 相乘会产生输入的高阶交叉项，相当于隐式映射到高维非线性空间
        out = a * b
        # 激活，进一步增加非线性
        out = self.act(out)
        # 1x1 映射压回原始通道数
        out = self.fc3(out)
        # 残差连接：稳定训练，也让模块可以安全地插入已有网络
        return out + identity

六、插入示例（几行塞进你的网络）

import torch
import torch.nn as nn

# 假设你已定义好上面的 StarBlock
# 在 U-Net 瓶颈层替换原来的卷积块
class Bottleneck(nn.Module):
    def __init__(self, in_ch, out_ch):
        super().__init__()
        # 先用 1x1 调整通道，再交给 StarBlock 做非线性建模
        self.proj = nn.Conv2d(in_ch, out_ch, kernel_size=1)
        self.star = StarBlock(out_ch)          # 直接插入 StarNet 模块
        self.norm = nn.BatchNorm2d(out_ch)

    def forward(self, x):
        x = self.proj(x)
        x = self.star(x)                       # 即插即用
        return self.norm(x)

七、实测经验与注意点

  1. 复杂度：Star Block 的主要开销在两条 1×1 分支的通道扩展（expand_ratio 倍）和最后的压缩。expand_ratio 越大，非线性越强但 FLOPs 线性上升，医学图像分割里一般 2~4 比较稳，别盲目上 8。
  2. 超参：核心超参就一个 expand_ratio，外加 DWConv 的核大小（默认 3）。没有注意力那种一堆温度系数、头数要调，调参成本低。
  3. 踩坑一：通道对齐。两条分支输出必须同形状才能逐元素相乘，写代码时注意 fc1、fc2 的输出通道要一致，否则报维度错误。
  4. 踩坑二：残差维度。StarBlock 内部是等维输入输出（dim→dim），插到通道数变化的层时，记得先用 1×1 卷积把通道对齐，再进 StarBlock。
  5. 踩坑三：解码器别全换。DWConv 感受野小，解码器全用 Star Block 可能丢空间细节，建议和标准卷积混用，或保留跳跃连接。
  6. 小数据场景：医学数据往往样本少，Star Block 参数少、正则性不错，但残差和归一化别省，否则小数据下容易训不稳。

八、完整工程

本文模块已整理进统一工程仓库，包含可直接调用的实现与插入示例：github.com/CaiCy6/med-…

下一篇预告：拆解另一个即插即用模块，讲清它为什么能在保持轻量的同时提升分割边界精度。
