拆解 Archify：一个零依赖图表渲染器，如何让 AI 生成的每张图都带"出厂检验"
本文基于 Archify v3.0.1 的源码分析。这是一个 GitHub Trending 周榜第一的开源项目：输入一段描述，AI Agent 调用它生成可交互的架构图、时序图、工作流图，产物是一个自包含 HTML。真正值得看的不是它能画图，而是它为"让 AI 的输出可信"所做的工程决策——约十万行代码里，测试超过六万行；一次交付要过四道门；写一个文件用了硬链接、文件描述符绑定和崩溃恢复协议。原作者在github上的仓库链接：https://github.com/tt-a1i/archify。
先说问题：AI 画图的三个信任缺口
过去一年，让大模型生成图表的工具层出不穷。用起来很爽，但要把产物带进设计评审，问题马上出现：
第一，布局不可控。自动布局算法追求"没有节点重叠"这个最低目标，十台服务堆成放射状，主路径和次要关系一样粗细，读者抓不住故事。
第二，失败不可修。Agent 生成一张图，渲染器报了一屏 Node.js 堆栈，Agent 只能猜哪里错了，猜错就整图重画，越改越偏。
第三，产物不可验。图上画了一条 API 到数据库的连线，这条线是真实代码里存在的，还是模型顺口编的？读者无从分辨。
Archify 的全部设计可以看成对这三个缺口的回应。它把自己定义成"技术仪器"（technical instrument）而非绘图套件，下面七个决策值得逐一拆开看。

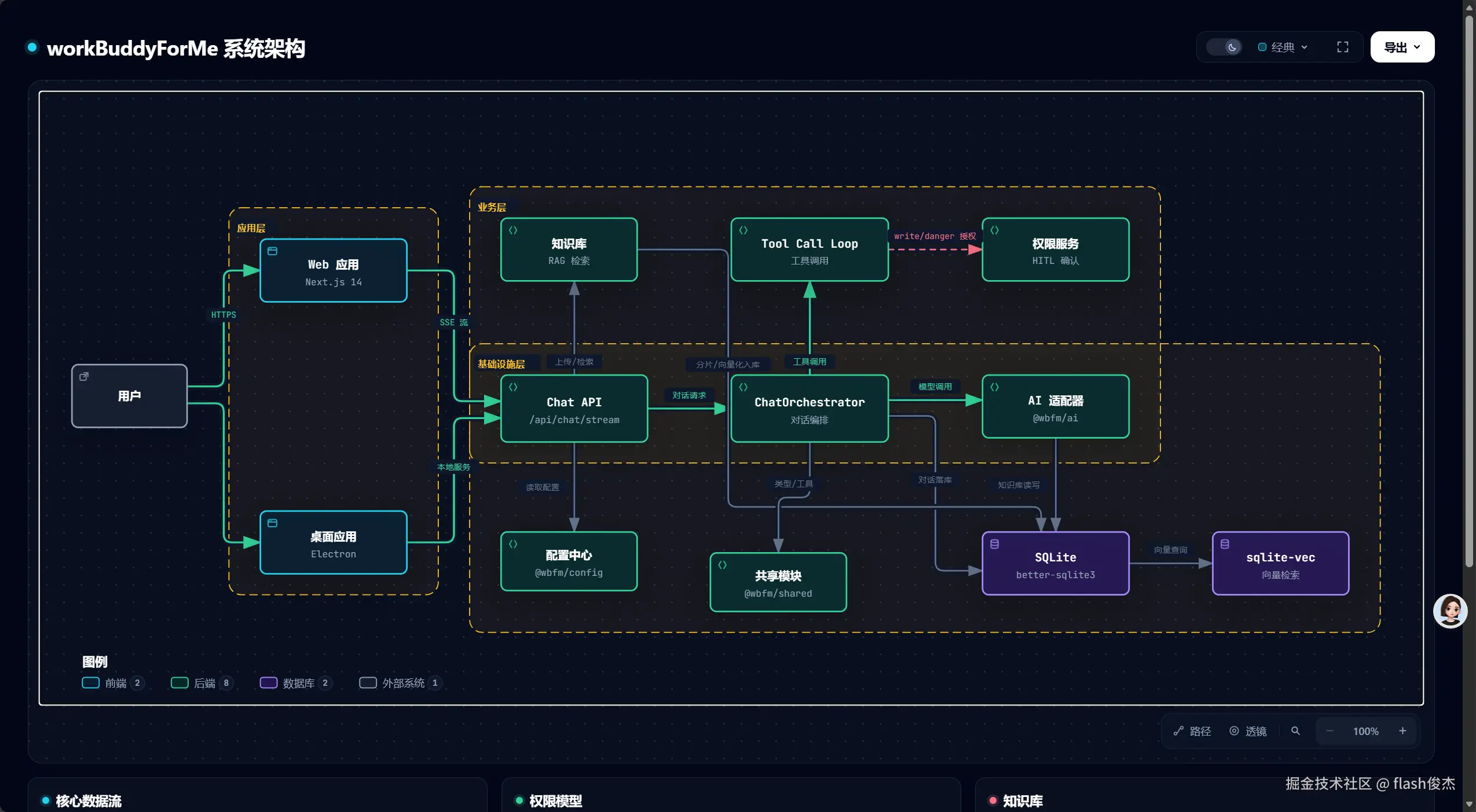

agent用Archify能力，对其他项目代码仓库进行分析后生成可交互的架构效果图：
决策一：Typed JSON IR，把自由关在 Schema 里
Archify 的输入既不是自然语言，也不是 Mermaid 文本，而是一份强类型的 JSON：
{
"schema_version": 1,
"diagram_type": "architecture",
"meta": { "title": "Sample Web App", "output": "web-app.html", "quality_profile": "showcase" },
"components": [
{ "id": "api", "type": "backend", "label": "API Server", "pos": [670, 300], "size": [130, 60] }
],
"connections": [
{ "id": "jwt-verification", "from": "auth", "to": "api", "variant": "security" }
]
}
五种图表各有一份 JSON Schema 2020-12 文件，最严的一条是每层对象都 additionalProperties: false。字段拼错、枚举值乱写、漏了必填字段，在校验阶段就被挡住。
这层中间表示（IR）同时服务三个读者：人可以读和改，Agent 可以做局部修复，渲染器拿到的永远是形状确定的数据。Mermaid 在这里只作为语义参考——Agent 读懂 Mermaid 的拓扑含义后重新创作 IR，而不是机械套用 Mermaid 的样式。项目明确拒绝做"Mermaid 美化器"，因为换主题不改善信息架构。
有意思的是 Schema 校验本身的工程处理。项目用 AJV 做校验，但 AJV 只活在开发依赖里：构建脚本把五份 Schema 编译成一个独立 ESM 模块，连 AJV 运行时里那个 ucs2length 辅助函数都被抠出来内联，生成结束后断言产物里不存在任何 require(。最终分发到用户机器上的代码，运行时依赖为零，只有 Node.js 标准库。
决策二：人负责叙事，机器负责几何
通用自动布局是 Archify 刻意不做的东西，但它也没有把所有坐标都甩给人。它把"画图"拆成了两层职责：
叙事层交给作者（人或 Agent）：主路径是哪条、哪些是分支和回流、节点按什么层级相邻、留白在哪里。项目的 Agent 创作手册把这套经验固化成顺序——先给每条关系分类（主路径、分支/存储、回流、第二入口、扇出），再决定落位，最后才写坐标。
几何层全部交给渲染器确定性求解：共享一个连接面的多个端点自动均匀展开，扇出的兄弟节点被分进平行通道，一排节点挡住去路时走统一的竖向绕行，标签按实测文本宽度避让。所有几何判定共用 geometry.mjs 里的原语和 spatial-grid.mjs 的空间索引：矩形重叠比较带着 0.0001 的浮点容差（有 issue 记录过求解器恰好以最小间距分开的两列被误判重叠的 bug），标签和路线之间要留出像素级净空。
这个切分的产品后果是：同一套输入在任何机器上渲染出完全相同的图，但烂故事不会被自动布局救成好图。渲染器还会反过来给作者提建议——finalize 发现图里存在被自动消解的交叉时，回执给出"共享节点是哪个、哪个连接面太挤"的测量证据，允许一次只动节点位置和尺寸的受限修复；关系、标签、源码证据一律不动，再不过就恢复原版，不许摆位摆到第三轮。
决策三：错误信息是给机器读的契约
这是整个项目里我认为最值得借鉴的设计。
普通 CLI 的错误是给人看的字符串。Archify 的错误是一个稳定的数据结构：
{
"code": "layout/constraint",
"severity": "error",
"subject": { "nodeId": "api", "surface": "route" },
"evidence": { "actual": 4.2, "required": 12, "relation": "clearance" },
"supportedFixes": ["move the named node", "shorten the label", "switch the connection side"]
}
四个字段各司其职：code 跨版本稳定，Agent 可以按规则码决策；subject 精确指向出问题的节点和字段，修复时只改这个对象和它的直接邻域；evidence 是测量值（实际净空 4.2px，要求 12px），不是"间距太小"这种形容词；supportedFixes 列出这道规则真正允许的修复旋钮，不在列表里的动作不许做。
渲染器进程入口装了诊断边界，任何异常最终都被归一成这种结构，Agent 永远不会收到 Node 堆栈。配合 Skill 契约里"最多两轮聚焦修复、禁止整图重写"的纪律，修复过程从"看图猜谜"变成了定位问题、查可用手段、执行、重跑的循环。
这个设计的影响超出了错误处理本身：它定义了人和 Agent 之间的分工接口。人定义规则（什么算缺陷、能怎么修），机器执行规则并在失败时汇报结构化事实。
决策四：用硬链接计数守护每一次文件替换
如果说前面三个决策还属于架构审美的范畴，原子输出模块（renderers/shared/atomic-output.mjs）就是纯粹的硬核系统编程了。它要保证一件事：目标路径上的 HTML，永远要么是上一份完整文件，要么是新一份完整文件，不会有中间态。
朴素做法"写临时文件再 rename 覆盖"在这里被认为不够安全：Windows 上 rename 语义不一致，无法证明被替换的文件就是刚校验过的那个，安全软件和同步盘还可能在背后移动或复活文件。Archify 的答案建立在一个 Unix 时代的事实上——硬链接计数（nlink）。
发布新文件前，它先用 O_RDONLY | O_NOFOLLOW 打开候选文件并持有描述符，fstat 检查 dev/ino、模式、大小，分块算 SHA-256，然后要求 nlink 精确等于 1：为 0 说明身份不可知，大于 1 说明文件在别处还有名字，替换一个名字没法保证安全，直接拒绝发布。
删除旧文件也不能"验完再删"，两步之间有竞争窗口。它的协议是先把文件挪进一个名字随机、权限 0700 的私有隔离目录（.archify-remove-<32位随机十六进制>），再通过一直开着的描述符验证隔离区里的 inode 就是自己绑定的那个，确认无误才 unlink。如果移动瞬间发现公开名字被别的进程重新占了，就把"继任者"用硬链接恢复回去并报告 preserved，绝不误删别人的文件。
完整发布流程像一个微型事务：
- 在隔离区给旧文件建硬链接备份（两个名字都要验证 nlink=2），写入
publication-recovery-v1.json恢复记录并 fsync，POSIX 上还要 fsync 父目录； - 把候选硬链接到目标路径，在两个名字上分别验证同一 inode、nlink=2；
- 退役暂存名，目标路径恢复 nlink=1，做最终身份、模式、字节校验；
- 清理备份和恢复记录。任一步失败就回滚：摘掉新名字、恢复旧文件、按结果保留或作废恢复记录。
代码注释还诚实标注了协议的边界：替换已存在文件"可恢复但不是崩溃原子的"，旧名退役和新名链接之间公开名短暂缺席——因为可移植 Node.js 没有能同时保护迟到竞争者的替换型 CAS。Windows 上连 fstat 和 lstat 的差异都单独处理：Windows 的 lstat 在拿不到句柄时会回退成目录枚举并报告一个合成的 nlink=1，代码只信句柄支撑的 fstat，对不上就失败关闭。
失败关闭（fail closed）是整个模块的基调：身份存疑、链接数存疑、摘要对不上，宁可不发布，留下恢复材料让用户处理。在真实世界里这套机制确实会咬人——某些安全软件的删除保护会把删除的文件以硬链接形式放进回收站，导致 nlink 永远大于 1，发布被按设计阻断；解决办法是把项目目录加入安全软件白名单。
决策五：finalize，一条命令串起四道门
单个校验函数再严，也挡不住"校验的是 A、发布的是 B"。所以 Archify 提供了一个编排命令 finalize，把四个阶段串成流水线，在第一道失败的门前停下：
validate Schema + 源码证据 + 布局几何
↓
deliver 合成 HTML/SVG、组合检查、原子发布
↓
check 重新打开磁盘上的成品做严格静态校验和 provenance 校验
↓
browser-check 真实浏览器加载，验证 Viewer 运行时真的能跑
这里有一个防作弊细节：每个阶段的回执都带交付关联 ID，finalize 会校验回执的命令名、图表类型、检查数量和产物归属——你不能拿昨天另一次运行的通过回执冒充这次的结果。
Agent 的标准工作流因此非常简单：写好 JSON，跑一次 finalize，过了就交付，不过就照着结构化诊断修。浏览器门禁之外还有一个视觉复核层（visual-check），按多视口、多主题截图，但项目反复强调一条纪律：没有人真正看过截图，就只能声称"自动检查通过"，机器检查和人工感知检查在回执里是分开报告的。
决策六：728KB 一个文件，把便携性做成默认值
产物 HTML 的模板大约 728KB，打开看一眼内容就明白体积花在哪：字体是 JetBrains Mono 的 WOFF2 子集，以固定字节内联，并且显式不使用 CSS 的 local() 源——本机装了同名字体也不能覆盖内置字形，保证任何人打开看到的版面一致；样式、SVG、Viewer 交互脚本、多语言消息全部内联。一个文件发出去，对方双击就能用全部交互，不需要装任何东西、不需要服务器、不需要网络。
交互层做得相当完整：点击节点看详情护照（Semantic Passport），沿作者定义的关系追上游/下游可达范围，探查两节点间的有向路径，用语义透镜对比角色，还有演示模式、全局雷达、深链恢复（#route=web~db 这样的状态直接编码在 URL fragment 里）。
但功能多并没有放松一条原则：交互不编造拓扑。图上可达就是可达，文案只写"节点数、连线数、最大跳数"，绝不说成"爆炸半径"或"故障影响"。导出的分享卡片也在标题里写明自己的作用域——这是一次带视角的阅读，不是规范全图。运行时的发光、临时面板、镜头状态一律不进导出，静态帧本身必须讲完整故事。
连颜色都有语义纪律：青是前端和焦点、绿是后端和已验证、紫是存储、玫瑰红是安全边界，饱和色只表达类别，不做装饰；深浅主题和四个视觉预设（经典、信号流、编辑风、蓝图）只换材质，几何和信息优先级不动。
决策七：源码证据钉在 40 位 SHA 上
回到开头的第三个缺口：怎么证明图上的线在真实代码里存在。
Archify 的答案是让节点可选携带 sources，渲染时用 --repo-root 指向本地仓库，由 Git 做校验。实现里有几个讲究的细节：所有 Git 命令统一带 --no-replace-objects，忽略本地 replacement refs，防止有人用 git replace 篡改历史文件内容骗校验；证据必须钉在 40 位完整 SHA 上；校验批量执行——先一次 cat-file --batch-check 会话核对所有引用对象的类型，再只对需要验证行内容的 blob 读内容，单个 blob 上限 16MB；路径必须在仓库内，行号必须落在那个固定版本文件的真实行数里。
通过校验的节点在图上只显示一个很小的 SRC n 胶囊，点开是固定到公开 commit 的文件与行号链接。证据是显式开启的能力，普通图不带任何源码信息。它的措辞边界同样小心：证据只陈述"作者在该提交读到过这些文件和行"，不推断代码当前的行为。
十万行代码里，测试占六万多
最后说一组让我印象深的数字：项目 221 个 JS 文件约 10.4 万行，其中 170 个测试文件、6.4 万行测试，测试与实现代码比大约 1.6:1。测试只用 Node.js 内置测试运行器，不引框架。
测试的覆盖面和它的设计焦虑完全对应：几何与布线有大量单元测试冻结判定结果；诊断码、CLI 输出格式、回执结构有契约测试，Agent 依赖的接口被焊死；原子输出有专门的恢复测试，人工制造崩溃和竞争；提交在仓库里的示例产物有 golden 测试，一个非预期的字节变化都能被发现；Viewer 的相机、动效、导出清理由真实浏览器测试把关。Schema 改了但忘记重新生成验证器、模板漂移、版本徽章不一致，都会在 test 脚本开头的四组生成物一致性检查里失败。
仓库里还有两组持续运行的基准实验：一组测量普通模型一次写出合格 IR 的下限，支撑"不依赖顶尖模型也能用"；一组给 Agent 喂真实缺陷、统计门禁引导下修复所需的轮次和 token 消耗，验证"两轮修复上限"到底够不够。
给 Agent-first 软件的几点启示
拆完这个项目，我觉得它对正在做 AI 编码工具的人有三个直接可借的思路。
把不确定性留在生成阶段，把确定性做进交付阶段。 IR 允许 Agent 自由叙事，但从校验到发布全是确定性代码把关，人（和机器）不必信任模型，只需要信任门禁。
为非人类参与者设计接口。 结构化诊断不是锦上添花的日志，它是 Agent 的 API；稳定规则码、精确对象、测量证据和枚举修复手段，让自动化修复成为可能。错误信息的读者是机器，这是过去十年工具设计里很少被认真对待的视角。
在"无法保证"面前显式划线。 Archify 频繁地说不：不推断运行时影响、不做崩溃原子的承诺、没有人工看图就不报视觉通过、nlink 存疑就拒绝发布。一个生成式系统建立信任的方式，恰恰是把自己能证明的边界讲得比能力还响。
项目本身是 MIT 协议开源的，node archify/bin/archify.mjs doctor 跑完二十来项自检就能上手。比起把它当成一个画图工具，我更建议把源码当材料读一遍——尤其是那个用硬链接计数写出来的文件发布协议，读完会重新理解什么叫"对正确性较真"。
